NÁVOD K OBSLUZE BRE 143 125 Set Flex

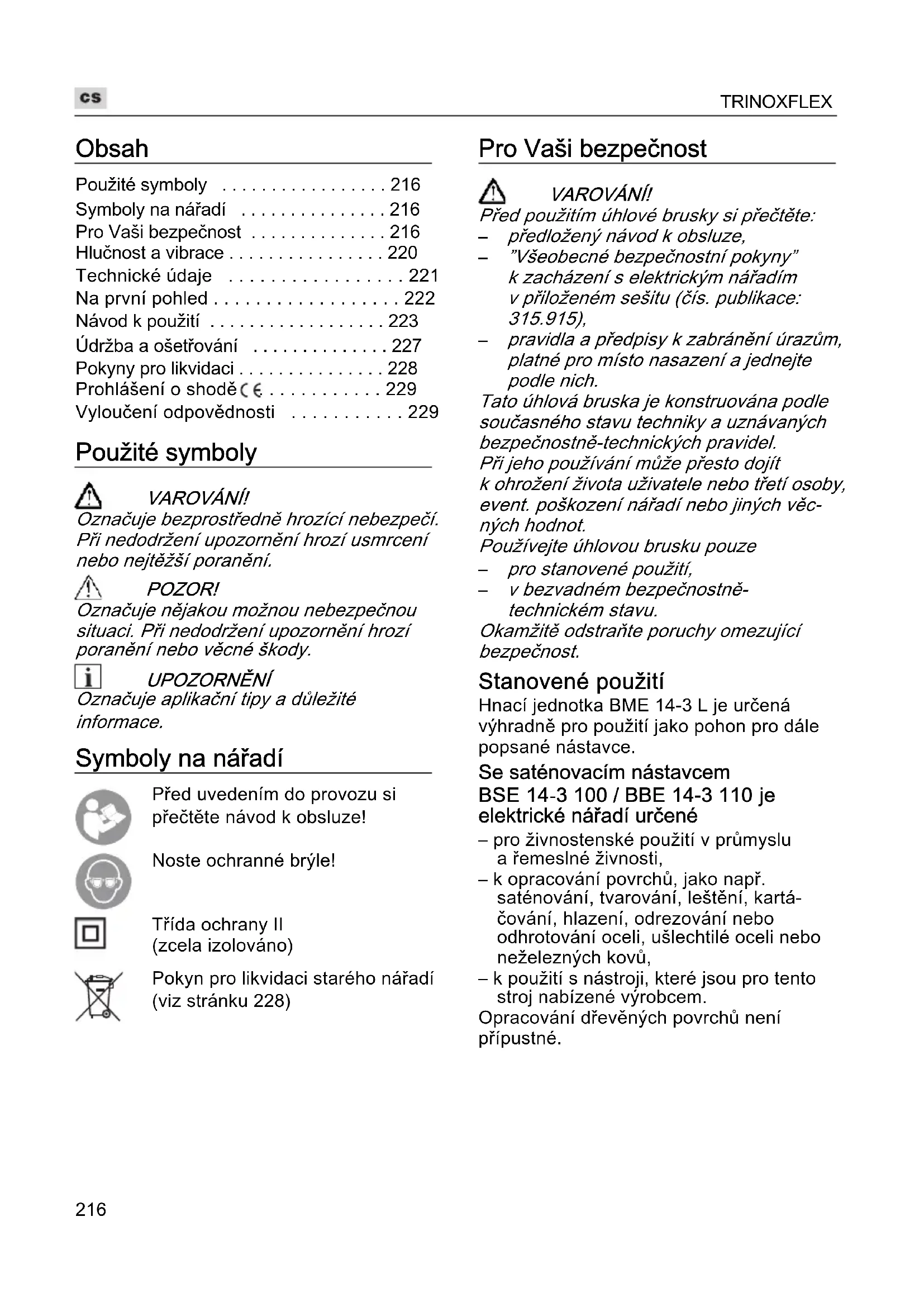

• Obsah Použité symboly p. 216
• Symboly na nářadí p. 216
• Pro Vaši bezpečnost p. 216
• Hlučnost a vibrace p. 220
• Technické údaje p. 221
• Na první pohled p. 222
• Návod k použití p. 223
• Údržba a ošetřování p. 227
• Pokyny pro likvidaci p. 228
• Prohlášení o shodě p. 229
• Vyloučení odpovědnosti Použité symboly VAROVÁNÍ! Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění. POZOR! Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody. UPOZORNĚNÍ Označuje aplikační tipy a důležité informace. Symboly na nářadí Před uvedením do provozu si přečtěte návod k obsluze! Noste ochranné brýle! Třída ochrany II (zcela izolováno) Pokyn pro likvidaci starého nářadí (viz stránku 228) Pro Vaši bezpečnost VAROVÁNÍ! Před použitím úhlové brusky si přečtěte: p. 229

předložený návod k obsluze,

”Všeobecné bezpečnostní pokyny” k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),

pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich. Tato úhlová bruska je konstruována podle současného stavu techniky a uznávaných bezpečnostně-technických pravidel. Při jeho používání může přesto dojít k ohrožení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věc- ných hodnot. Používejte úhlovou brusku pouze

pro stanovené použití,

v bezvadném bezpečnostně- technickém stavu. Okamžitě odstraňte poruchy omezující bezpečnost. Stanovené použití Hnací jednotka BME 14-3 L je určená výhradně pro použití jako pohon pro dále popsané nástavce. Se saténovacím nástavcem BSE 14-3 100 / BBE 14-3 110 je elektrické nářadí určené – pro živnostenské použití v průmyslu a řemeslné živnosti, – k opracování povrchů, jako např. saténování, tvarování, leštění, kartá- čování, hlazení, odrezování nebo odhrotování oceli, ušlechtilé oceli nebo neželezných kovů, – k použití s nástroji, které jsou pro tento stroj nabízené výrobcem. Opracování dřevěných povrchů není přípustné.TRINOXFLEX

S nástavcem pro pásové broušení BRE 14-3 125 je elektrické nářadí určené – pro živnostenské použití v průmyslu a řemeslné živnosti, – pro dokončovací práce na trubkách z ušlechtilé oceli, zaoblených dílech zábradlí, – k broušení zaoblených tyčových profilů a rovněž trubek všeobecně, – k nasazení s brusnými pásy a příslu- šenstvím, které jsou uvedené v tomto návodu nebo doporučeny výrobcem. Bezpečnostní upozornění pro elektrické nářadí se saténovacím nástavcem VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozor- nění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte. Společná varovná upozornění k smir- kování, leštění a k pracem s drátěnými kartáči Toto elektrické nářadí je použitelné jako bruska k broušení smirkovým papírem, leštička a pro práce s drátěnými kartáči. Dodržujte všechna bezpečnostní upo- zornění, pokyny, zobrazení a údaje, které jste obdrželi s nářadím. Nebudete-li následující pokyny dodržo- vat, může dojít k úrazu elektrickým prou- dem, požáru a/nebo těžkým poraněním

Toto elektrické nářadí není vhodné k brou- šení a dělení. Použití, pro které není elektrické nářadí určeno, mohou způsobit ohrožení a pora- nění

Nepoužívejte žádné příslušenství, které nebylo výrobcem určeno a doporučeno speciálně pro toto elektrické nářadí. Jenom to, že příslušenství můžete na Vašem elektrickém nářadí upevnit, není zárukou žádného bezpečného použití. Přípustné otáčky vložného nástroje musí být nejméně tak vysoké, jako nejvyšší otáčky uvedené na elektrickém nářadí. Příslušenství, které se otáčí rychleji než je přípustné, se může rozlomit a rozletět. Vnější průměr a tloušťka vložného nástroje musí odpovídat rozměrovým údajům Vašeho elektrického nářadí. Nesprávně stanovené vložné nástroje nelze dostatečně zakrýt nebo kontrolo- vat. Nasazovací nástroje se závitovou vložkou musejí přesně lícovat na závit brusného vřetene. U nasazovacích nástrojů, jež jsou montované pro- střednictvím příruby, musí průměr otvoru nasazovacího nástroje lícovat na upínací průměr příruby. Vložné nástroje, které se přesně nehodí na brusné vřeteno elektrického nářadí, se otáčejí nerovnoměrně, silně vibrují a mohou vést ke ztrátě kontroly. Nepoužívejte žádné poškozené vložné nástroje. Zkontrolujte před každým použitím nasazovací nástroje jako brusné kotouče na odštěpky a trhliny, brusné talíře na trhliny, otěr nebo silné opotřebení, drátěné kartáče na uvolněné nebo zlomené dráty. Když elektrické nářadí nebo vložný nástroj spadne, zkontrolujte, zda nejsou poškozené nebo použijte nepoškozený vložný nástroj. Když jste vložný nástroj zkontrolovali a nasadili, udržujte sebe a osoby nachá- zející se v blízkosti, mimo rovinu rotují- cího vložného nástroje a nechejte nářadí jednu minutu běžet s nejvyššími otáč- kami. Poškozené vložné nástroje většinou v této testovací době prasknou. Noste osobní ochranné pomůcky. Používejte podle použití úplnou ochranu obličeje, ochranu očí nebo ochranné brýle. Je-li to adekvátní, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, která Vás chrání před malými brusnými částečkami a částečkami materiálu. Oči se mají chránit před odletujícími cizími tělesy, která vznikají při různých aplikacích. Maska proti prachu nebo ochranná dýchací maska musí filtrovatTRINOXFLEX

prach vznikající při použití. Když jste delší dobu vystaveni hlasitému hluku, můžete utrpět ztrátu sluchu. Dbejte u jiných osob na bezpečnou vzdálenost k Vaší pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Úlomky obrobku nebo prasklé vložné nástroje mohou odletět a způsobit pora- nění také mimo přímou pracovní oblast. Když provádíte práce, při kterých může vložný nástroj zasáhnout skrytá elektric- ká vedení nebo vlastní síťový kabel, uchopte nářadí pouze za izolované plochy rukojeti. Kontakt s vedením pod napětím může uvést také kovové díly nářadí pod napětí a vést k úrazu elektrickým proudem. Veďte síťový kabel v dostatečné vzdále- nosti od rotujících vložných nástrojů. Ztratíte-li kontrolu nad nářadím, může dojít k proříznutí nebo zachycení síťového kabelu a Vaše ruka nebo paže se může dostat do otáčejícího se vložného nástroje. Nikdy neodkládejte elektrické nářadí dříve, než se úplně zastaví vložný nástroj. Rotující vložný nástroj se může dostat do kontaktu s odkládací plochou, čímž můžete ztratit kontrolu nad elektrickým nářadím. Nikdy nenechejte elektrické nářadí běžet, zatím co je nosíte. Náhodným kontaktem s rotujícím vlož- ným nástrojem může být zachycen Váš oděv a vložný nástroj se může zavrtat do Vašeho těla. Pravidelně čistěte větrací štěrbiny Vašeho elektrického nářadí. Ventilátor motoru vtahuje do tělesa prach a silné nahromadění kovového prachu může způsobit elektrické nebezpečí. Nepoužívejte elektrické nářadí v blízkosti hořlavých materiálů. Tyto materiály mohou jiskry zapálit. Nepoužívejte žádné vložné nástroje, které vyžadují kapalné chladicí prostředky. Použití vody nebo jiných chladicích pro- středků může vést k úrazu elektrickým proudem. Zpětný ráz a příslušné bezpečnostní pokyny Zpětný ráz je náhlá reakce následkem zaseknutí nebo zablokování rotujícího vložného nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo blokování vede k náhlému nastavení rotujícího vložného nástroje. Tím se nekontrolovatelné elektrické nářadí urychlí v místě zablokování proti směru otáčení vložného nástroje. Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, může se hrana brusného kotouče, která vnikla do obrobku zachytit a tím brusný kotouč praskne nebo způsobí zpětný ráz. Brusný kotouč se potom pohybuje k obslu- hující osobě nebo od ní, podle směru otáčení kotouče v místě zablokování. Brusné kotouče při tom mohou také prask- nout. Zpětný ráz je následkem nesprávného nebo chybného použití elektrického nářadí. Může se mu zabránit vhodnými preventiv- ními opatřeními, jak je následovně popsáno. Držte dobře elektrické nářadí a zaujměte postoj Vašeho těla a paží v poloze, ve které můžete síly zpětného rázu zachytit. Používejte vždy přídavnou rukojeť, je-li k dispozici, abyste měli co možná největší kontrolu sil zpětného rázu nebo reakčních momentů při roz- běhnutí. Obsluhující osoba může vhodnými preventivními opatřeními zvládnout síly zpětného rázu a reakční síly. Nikdy nedávejte Vaši ruku do blízkosti rotujících vložných nástrojů. Při zpětném rázu se vložný nástroj může pohybovat nad Vaši ruku. Vyhýbejte se svým tělem oblasti, do které se bude elektrické nářadí při zpětném rázu pohybovat. Zpětný ráz pohybuje elektrickým nářa- dím opačným směrem k pohybu brus- ného kotouče v místě zablokování.TRINOXFLEX

Pracujte zejména opatrně v oblasti rohů, ostrých hran atd. Zabraňte tomu, aby se vložné nástroje od obrobku odrazily a zaseknuly. Rotující vložný nástroj má v rozích, na ostrých hranách nebo když odskočí sklon ke vzpříčení. Způsobí to ztrátu kontroly nebo zpětný ráz. Nepoužívejte žádné řetězové nebo ozubené pilové kotouče. Takové vložné nástroje způsobují často zpětný ráz nebo ztrátu kontroly nad elek- trickým nářadím. Zvláštní bezpečnostní upozornění k broušení smirkovým papírem Nepoužívejte žádné předimenzované brusné kotouče, ale dodržujte údaje výrobce k jejich velikosti. Brusné kotouče přesahující brusný talíř mohou způsobit poranění a rovněž vést k zablokování, roztrhnutí brusného kotouče nebo ke zpětnému rázu. Zvláštní bezpečnostní pokyny k leštění Nepřipusťte žádné volné díly lešticího návleku, zejména úvazu. Uvažte nebo zkraťte úvazy. Volné, spolurotující úvazy mohou zachy- tit Vaše prsty nebo se zamotat kolem obrobku. Zvláštní bezpečnostní upozornění k pracím s drátěnými kartáči Dbejte na to, že drátěný kartáč také během běžného použití ztrácí kousky drátů. Nepřetěžujte dráty příliš vysokým přítlakem. Odletující kousky drátů mohou lehce proniknout tenkým oděvem a/nebo pokožkou. Bude-li doporučen ochranný kryt, zabraňte tomu, aby se ochranný kryt a drátěný kartáč mohly dotýkat. Talířové a hrncové kartáče mohou přítlakem a odstředivými silami zvětšit svůj průměr

Bezpečnostní upozornění pro elektrické nářadí s nástavcem pro pásové broušení trubek VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozor- nění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte. Držte nářadí za izolované plochy rukojetí, protože brusný pás může zasáhnout vlastní síťový kabel. Poškozením vedení pod napětím mohou být také kovové díly nářadí pod napětím a vést k úrazu elektrickým proudem. Nepoužívejte elektrické nářadí s poško- zeným kabelem. Nedotýkejte se poško- zeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poško- zení kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem. Používejte elektrické nářadí pouze pro broušení zasucha. Vniknutí vody do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem. Při práci veďte elektrické nářadí oběma rukama. Musí být namontována rukojeť! Zapněte stroj teprve tehdy, když jsou obě ruce v pozici pro uchopení. Nedávejte ruce k běžícímu brusnému pásu. V oblasti vodicích válečků je nebezpečí poranění přimáčknutím. Z důvodu funkčnosti a zaručení flexibility nářadí se tato nebezpečná místa nedají úplně zakrýt. Prach uvolněný z materiálů jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy může vytvářet ohrožení pro obsluhující personál nebo v blízkosti se nacházející osoby. Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím. – Postarejte se o dobré větrání pracoviště! – Pokud možno používejte externí odsávání prachu. – Doporučuje se použití ochranné dýchací masky s třídou filtru P2.TRINOXFLEX

Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest). Nikdy nebruste nebo neřezejte lehké kovy, jejichž obsah hořčíku je větší než 80%. Nebezpečí požáru! Nářadí, která se používají venku nebo jsou vystavena extrémním kovovým prachům, připojujte přes chránič vybavovaný chybovým proudem (vybavovací proud maximálně 30 mA). Nepoužívejte žádné opotřebované, natržené nebo silně zanesené brusné pásy. Poškozené brusné pásy se mohou přetrhnout, být odmrštěny a někoho poranit. Před použitím zkontrolujte správné namontování a upnutí brusných nástrojů. Zapněte nezatížené nařadí na 30 sekund! Zkušební chod okamžitě přerušte, dojde-li ke značným vibracím nebo budou-li zjištěna jiná poškození. Zkontrolujte nářadí, abyste stanovili příčinu. Nezatěžujte elektrické nářadí tak silně, aby se zastavilo nebo aby prokluzoval brusný pás. Před odložením elektrické nářadí vypněte a nechejte doběhnout. Neupínejte elektrické nářadí do svěráku. Veďte síťový kabel vždy směrem dozadu od elektrického nářadí. Upněte obrobek, pokud není upevněný nebo spolehlivě neleží vlivem vlastní hmotnosti. Uložte a manipulujte s brusnými nástroji podle pokynů výrobce. Další bezpečnostní upozornění Používejte pouze prodlužovací kabely schválené pro venkovní oblast. K označení nářadí používejte pouze nalepovací štítky. Nevrtejte žádné díry do tělesa nářadí. Síťové napětí a napěťové údaje na typovém štítku musí být shodné. Hlučnost a vibrace UPOZORNĚNÍ Hodnoty hladiny hluku jakož i celkovou hodnotu vibrací, vyhodnocené s filtrem A, si zjistěte v tabulce “Technické údaje”. Hodnoty hluku a vibrací byly zjištěny podle EN 62841. POZOR! Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění. UPOZORNĚNÍ Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 62841 a lze ji použít k vzájem- nému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmitavého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vložených nástrojů, udržování teploty rukou, organizace průběhu práce

POZOR! Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu.TRINOXFLEX

Technické údaje Typ nářadí Saténovací bruska BSE 14-3 100 BBE 14-3 110 Pásová bruska na trubky BRE 14-3 125 Příkon (--> 110 V)

(1150) Jmenovité otáčky ot./min 4300 Otáčky naprázdno ot./min 1000 – 3500 Max. Ø nástroje mm 125 – Šířka nástroje mm 100 – Upnutí nástroje mm 19 – Rozměry pásu (délka x šířka) mm – 760 x 40 Rychlost pásu m/s – 3,5 – 10,0 Hmotnost podle standardu „EPTA-procedure 1/2003“ Pohon bez nástavců (bez kabelu) kg 2,1 Pohon s nástavcem (bez kabelu) kg 2,9 3,6 Třída ochrany II/ Hladina hluku vyhodnocená s filtrem A podle normy EN 62841 (viz “Hlučnost a vibrace”): Hladina akustického tlaku L

dB(A) 93,1 93,5 Nejistota K db 3,0 Celková hodnota vibrací podle normy s EN 62841 (viz “Hlučnost a vibrace”): Hodnota emisí a

při saténování kovových povrchů m/s

při broušení kovových trubek m/s

Na první pohled Hnací jednotka BME 14-3L 1 Hnací hlava 2 Rychlospojka pro nástavce 3 Kolébkový vypínač K zapnutí a vypnutí. Se zaskakovací polohou pro trvalý provoz. 4 Nastavovací kolečko pro předvolbu otáček 5 Síťový kabel 4,0 m se síťovou zástrčkou 6 Ochranný protiprachový kryt 7 Typový štítek

Nástavec pro pásové broušení BRE 14-3 125 8 Vodicí váleček s okrajem 9 Rukojeť 10 Chránič ruky 11 Stupeň Odpružená, k napnutí brusného pásu. 12 Vodicí váleček s okrajem 13 Hnací váleček bez vodicího okraje 14 Odjišťovací páčka pro rychlospojku 15 Upínací páčka pro rychlospojku Saténovací nástavec BSE 14-3 100 / BBE 14-3 110 16 Zajišťovací šroub pro paralelní doraz 17 Paralelní doraz 18 Ochranný kryt 19 Upnutí nástroje 20 Rukojeť 21 Uzavírací kroužek pro upevnění krytu 22 Distanční kroužky

23 Pryžový nafukovací válec

25 Ochranný příklop s odsáváním 26 Pojistný šroub

obsaženo v saděTRINOXFLEX

Návod k použití VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. Před uvedením do provozu Vybalte hnací jednotku a nástavce a zkontrolujte, zda je dodávka kompletní a zda nedošlo k poškození při přepravě. Montáž nástavců Požadovaný nástavec položte na rovnou pracovní plochu rychlospojkou nahoru. Povolte upínací páčku na nástavci. Nasaďte hnací jednotku v požadované poloze na nástavec a zatlačte ji dolů, až slyšitelně zacvakne (1.). Zavřete upínací páčku, resp. utáhněte stavěcí šroub (2.). UPOZORNĚNÍ Ozubení rychlospojky hnací jednotky a nástavce se při zapnutí automaticky spojí. Demontáž nástavců

Otevřete upínací páčku na nástavci, resp. povolte stavěcí šroub (

Stiskněte odjišťovací páčku a držte ji (

Sejměte hnací jednotku z nástavce (

Saténovací nástavec BSE 14-3100 / BBE 14-3 110 VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. Montáž ochranného krytu POZOR! Saténovací nástavec se smí používat pouze s namontovaným ochranným krytem.TRINOXFLEX

Otevřete uzavírací kroužek pro upevnění krytu. Nasaďte ochranný kryt (1.). Zavřete uzavírací kroužek pro upevnění krytu (2.). Zašroubujte pojistný šroub (3.). Uchycení nástroje Uchycení nástroje umožňuje výměnu nástroje bez použití nářadí. Vytáhněte síťovou zástrčku. Stiskněte aretaci vřetena a držte ji stisknutou (1.). Nasuňte nástroj, případně nosič nástroje na uchycení nástroje (způsob uložení drážka-pero). (2.). Zatlačte nástroj proti tlaku pružiny dolů (3.) a otočte ho po směru hodinových ručiček (4.). Uchycení nástroje je zajištěné. UPOZORNĚNÍ Uchycení nástroje má šířku 100 mm. Podle šířky nástroje se musí nasadit několik nástrojů nebo srovnat rozdílné šířky pomocí distančních kroužků. Například:

Lešticí kotouč široký 50 mm: ....................... 2 nástroje

Drátěný kartáč široký 70 mm: ........... distanční kroužky

Látkový lešticí kotouč široký 10 mm: .... ...............8 nástrojů a distanční kroužky Zastrčte síťovou zástrčku do zásuvky. Zapněte elektrické nářadí (bez aretace) a nechejte cca 30 sekund běžet. Zkontrolujte nevyváženost a vibrace. Vypněte elektrické nářadí. Použití paralelního dorazu Paralelní doraz zabezpečuje přesný rovný průběh při obrábění profilů. Povolte zajišťovací šroub na paralelním dorazu (1.). Nastavte paralelní doraz (2.). Znovu utáhněte zajišťovací šroub. Nasazení ochranného protiprachového krytu Nasaďte ochranný protiprachový kryt, až slyšitelně zaskočí. Práce s pryžovým nafukovacím válcem Pryžový nafukovací válec je zejména vhodný k broušení obrysů, protože se může přizpůsobit tvaru povrchu obrobku.TRINOXFLEX

Nasaďte brusný prstenec na nenafouknutý pryžový válec. Sundejte čepičku ventilu. Nafoukejte pryžový nafukovací válec hustilkou. K vypouštění vzduchu otevřete ventil zadní stranou čepičky ventilu. UPOZORNĚNÍ Pokud je třeba velmi často měnit zrnitost brusného prstence, doporučujeme použít druhý pryžový nafukovací válec z programu příslušenství. Pracovní pokyny pro saténovací nástavec POZOR! Po vypnutí frézovací nástroj ještě krátkou dobu dobíhá. Opracování rovných ploch Držte elektrické nářadí pevně oběma rukama. Ke konečné dekorativní úpravě povrchu:: Nasaďte elektrické nářadí opatrně na opracovávaný povrch a pohybujte nářa- dím lineárními pohyby dopředu a zpátky. Připojení odsávacího zařízení UPOZORNĚNÍ Doporučuje se použití speciálního vysavače třídy M firmy FLEX. Upevněte odsávací hadici na připojovací hrdlo ochranného krytu. Pomocí kabelových držáků (3x), patřících k rozsahu dodávky, upevněte na odsávací hadici připojovací kabel. Připojte odsávací hadici na odsávací zařízení. Dodržujte návod k obsluze odsávacího zařízení! Zkontrolujte upevnění! V případě potřeby použijte vhodný adaptér. UPOZORNĚNÍ Pokud by Váš vysavač potřeboval speciální připojovací hrdlo (tzn. jiné připojovací hrdlo než standardní připojovací hrdlo 32 mm/ 36 mm, které náleží k rozsahu dodávky elektrického nářadí), spojte se s Vaším dodavatelem vysavače, aby obstaral vhodný adaptér. Nástavec pro pásové broušení BRE 14-3125 VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. Nahození nebo výměna brusného pásu POZOR! Dodržujte stanovený směr chodu pásu! Směr chodu musí souhlasit se šipkou směru chodu na převodové hlavě. Vytáhněte síťovou zástrčku. Tlačte kulisu směrem k pryžovému hnacímu válečku a držte ji stlačenou.TRINOXFLEX

Položte brusný pás přes válečky. Uvolněte kulisu. Zkontrolujte, zda pás úplně leží na válečkách. Přestavení rukojeti Pro práci na špatně přístupných místech, jako jsou např. madla namontovaná na stěnách, lze rukojeť namontovat na druhou stranu kulisy. Pracovní pokyny pro nástavec pro pásové broušení trubek UPOZORNĚNÍ Po vypnutí frézovací nástroj ještě krátkou dobu dobíhá. Pásová bruska má vůči brusnému kotouči následující výhody: – studené broušení, – čistá povrchová úprava bez rýh, – vysoký úběrový výkon, – vysoká produktivita vlivem velkého úhlu opásání (závislá na průměru). Broušení: UPOZORNĚNÍ Po nasazení na obrobek a před zapnutím stroje zkontrolujte, zda pás úplně přiléhá na válečky. – Opracování trubek se provádí mezi válečky 11 a 12.. – Úhel opásání a úběrový výkon lze měnit pomocí přítlaku. – Čím je průměr trubky menší, tím je větší možný úhel opásání. Jsou možná opásání až do 270°. Uzavírací nátěr: Mnoho výrobců doporučuje uzavírací nátěr konečně opracovaných povrchů pomocí ochranného spreje (viz příslušenství pro ušlechtilé oceli fy Flex). Další informace o produktech výrobce na www.flex-tools.com

Zapnutí a vypnutí Krátkodobý provoz bez zaskočení Posuňte kolébkový vypínač směrem dopředu a pevně jej držte. K vypnutí kolébkový vypínač uvolněte.TRINOXFLEX

Trvalý provoz se zaskočením Posuňte kolébkový vypínač směrem dopředu (1.) a stisknutím na přední konec jej zaskočením zajistěte (2.). K vypnutí kolébkový vypínač stisknutím na zadní konec odblokujte. UPOZORNĚNÍ Po výpadku Elektrického proudu se zapnuté Nářadí znovu nerozběhne. Předvolba otáček Pracovní rychlost lze plynule přizpůsobit pomocí regulačního kolečka podle požadavků materiálu. Údržba a ošetřování VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. Čistění VAROVÁNÍ! Při opracování kovů se může při extrémním nasazení ve vnitřním prostoru tělesa usazo- vat vodivý prach. Snížení ochranné izolace! Provozujte nářadí přes chránič vybavovaný chybovým proudem (vybavovací proud 30 mA). Nářadí a větrací štěrbiny pravidelně čistěte. Četnost čistění je závislá na opracovávaném materiálu a době používání. Vnitřní prostor tělesa s motorem pravidelně vyfoukejte suchým stlačeným vzduchem. Čištění ochranného protiprachového krytu Kovovou mřížku vzduchových štěrbin hrubě očistěte štětcem. Potom bočním směrem vyfoukejte stlačeným vzduchem. Stupeň Otáčky – Saté- novací nástavec [ot./min] Rychlost pásu – Nástavec pro pásové broušení [m/s] 1 1000 3,5 2 1500 4,8 3 2000 6,1 4 2500 7,4 5 3000 8,7 6 3500 10,0 Stupeň Otáčky – Saté- novací nástavec [ot./min] Rychlost pásu – Nástavec pro pásové broušení [m/s]TRINOXFLEX

Při silném znečištění kryt odjistěte, vyjměte a kompletně vyfoukejte stlačeným vzduchem. Uhlíkové kartáčky Hnací jednotka je vybavená vypínacími uhlíky. Po dosažení meze opotřebení vypínacích uhlíků se elektrické nářadí automaticky vypne. UPOZORNĚNÍ K výměně používejte pouze originální díly výrobce. Při použití cizích výrobků zaniknou záruční závazky výrobce. Přes zadní vstupní otvory vzduchu lze během použití pozorovat opalování uhlíků. Při silném opalování uhlíků nářadí okamžitě vypněte. Dejte hnací jednotku do autorizo- vaného servisu. Převodovka UPOZORNĚNÍ Během záruční doby nepovolujte šrouby na hnací hlavě. Při nedodržení zaniknou záruční závazky výrobce. Opravy Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem. Výměna opotřebovaných míst Během provozní doby pásové brusky dochází k opotřebování plstěného chrániče na kulise. Náhradní díly lze zakoupit u výrobce event. prodejce. Náhradní díly a příslušenství Další příslušenství, zejména brusné nástroje, si převezměte z katalogu výrobce. Rozložená schémata a seznamy náhrad- ních dílů najdete na naší webové stránce: www.flex-tools.com Pokyny pro likvidaci VAROVÁNÍ! Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným. Pouze pro země EU Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice 2012/19/EU o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace

Prohlášení o shodě Prohlašujeme na svou výlučnou odpověd- nost, že výrobek popsaný v části “Technické údaje“ je v souladu s následujícími normami nebo normativními dokumenty: EN 62841 podle ustanovení směrnic 2014/30/EU, 2006/42/ES, 2011/65/EU. Zodpovědný za technické podklady: FLEX

71711 Steinheim/Murr Vyloučení odpovědnosti Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.TRINOXFLEX
