HASZNÁLATI ÚTMUTATÓ BRE 143 125 Set Flex

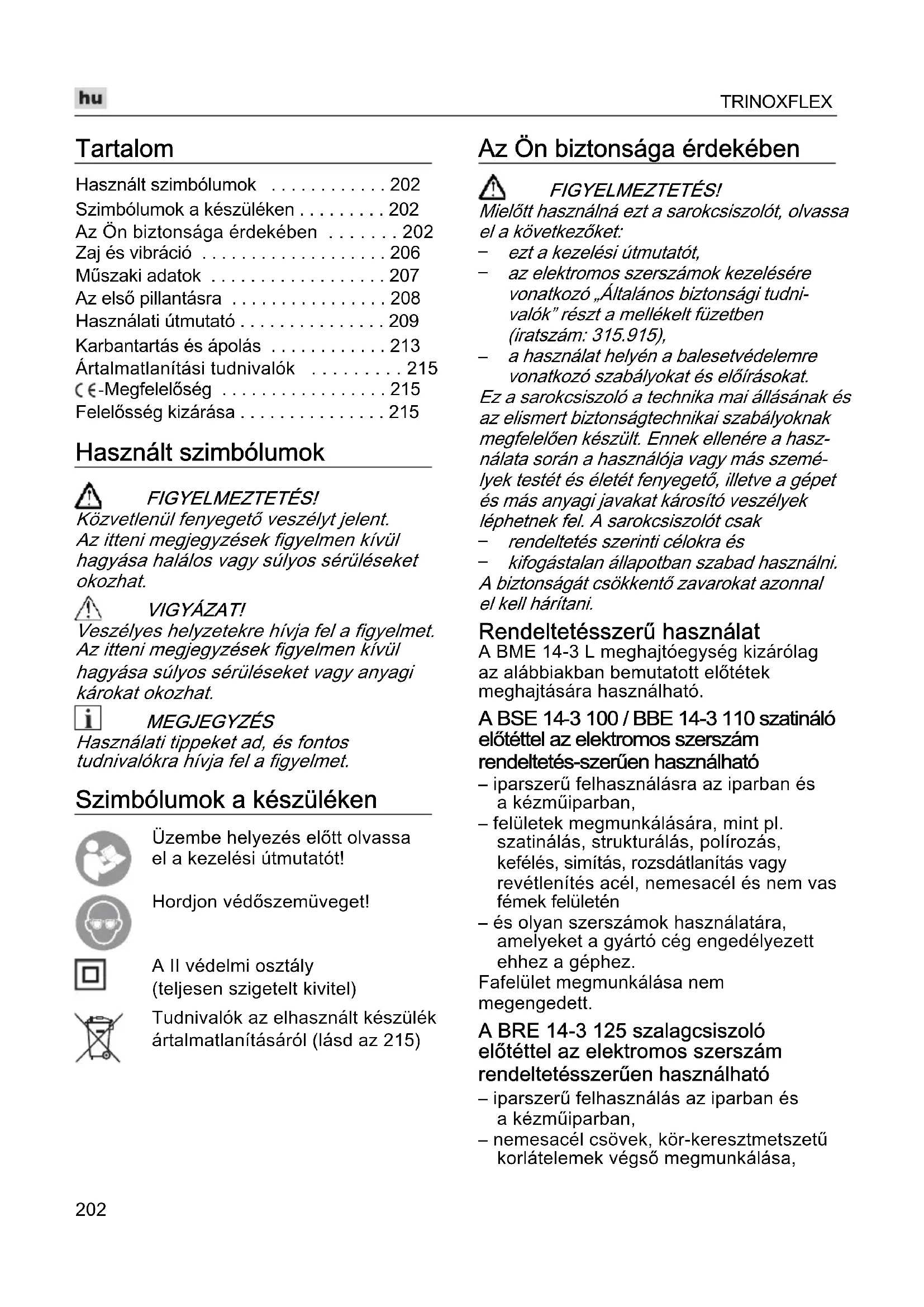

• Tartalom Használt szimbólumok p. 202
• Szimbólumok a készüléken p. 202
• Az Ön biztonsága érdekében p. 202
• Zaj és vibráció p. 206
• Műszaki adatok p. 207
• Az első pillantásra p. 208
• Használati útmutató p. 209
• Karbantartás és ápolás p. 213
• Ártalmatlanítási tudnivalók p. 215
• -Megfelelőség p. 215
• Felelősség kizárása Használt szimbólumok FIGYELMEZTETÉS! Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat. VIGYÁZAT! Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat. MEGJEGYZÉS Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet. Szimbólumok a készüléken Üzembe helyezés előtt olvassa el a kezelési útmutatót!Hordjon védőszemüveget!A II védelmi osztály (teljesen szigetelt kivitel)Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd az 215) Az Ön biztonsága érdekében FIGYELMEZTETÉS! Mielőtt használná ezt a sarokcsiszolót, olvassa el a következőket: p. 215

ezt a kezelési útmutatót,

az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudni- valók” részt a mellékelt füzetben (iratszám: 315.915),

a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat. Ez a sarokcsiszoló a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére a hasz- nálata során a használója vagy más szemé- lyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. A sarokcsiszolót csak

rendeltetés szerinti célokra és

kifogástalan állapotban szabad használni. A biztonságát csökkentő zavarokat azonnal el kell hárítani. Rendeltetésszerű használat A BME 14-3 L meghajtóegység kizárólag az alábbiakban bemutatott előtétek meghajtására használható. A BSE 14

3 100 / BBE 14-3 110 szatináló előtéttel az elektromos szerszám rendeltetés-szerűen használható – iparszerű felhasználásra az iparban és a kézműiparban,– felületek megmunkálására, mint pl. szatinálás, strukturálás, polírozás, kefélés, simítás, rozsdátlanítás vagy revétlenítés acél, nemesacél és nem vas fémek felületén – és olyan szerszámok használatára, amelyeket a gyártó cég engedélyezett ehhez a géphez.Fafelület megmunkálása nem megengedett. A BRE 14-3 125 szalagcsiszoló előtéttel az elektromos szerszám rendeltetésszerűen használható – iparszerű felhasználás az iparban és a kézműiparban,– nemesacél csövek, kör-keresztmetszetű korlátelemek végső megmunkálása,TRINOXFLEX

– kör-keresztmetszetű rúdprofilok, valamint csövek csiszolása, – csiszolószalagokkal és olyan tartozékkal történő használat, amelyet ebben az utasításban felsorolunk, vagy amelyet a gyártó javasol. Biztonsági tudnivalók a szatináló előtéttel rendelkező szerszámokhoz FIGYELMEZTETÉS! Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából. Közös figyelmeztető tájékoztató a csiszolópapírral, polírozáshoz és drótkefével végzett munkákhoz Ezt az elektromos szerszámot homokpapíros csiszolóként, dara- bológépként és polírozóként. Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot. Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektro- mos áramütés, tűz és/vagy súlyos sérülés történhet

Az elektromos szerszám nem alkalmas csiszolásra és vágókoronggal végzett munkára. Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat. Ne használjon a gyártó által nem speciá- lisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat. Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat. Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepül- hetnek. Az alkalmazott szerszám külső átmérő- jének és vastagságának meg kell felelnie az elektromos szerszám méretadatai- nak. A rosszul méretezett betétszerszá- mokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni. A menetes betéttel ellátott betétszer- szám menetének meg kell felelnie az orsó menetének. A karima segítségével befogásra kerülő betétszerszámok esetén a betétszerszám furatátmérő- jének pontosen meg kell felelnie a karima befogási átmérőjének. Az elektromos szerszám csiszolóorsó- jára nem pontosan illeszkedő betétszer- számok egyenetlenül forognak, nagyon erőteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják. Nem szabad sérült betétszerszámokat használni. Vizsgálja meg minden egyes használat előtt a betétszerszámokat: ellenőrizze, nem pattogzotte le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon. A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek. Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védő- szemüveget. Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecs- kéket távol tartja Öntől. A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szűrnie az alkal- mazásnál keletkező port. Amennyiben a munkavégző hosszú ideig hangosTRINOXFLEX

zajnak van kitéve, hallásvesztést szenvedhet. Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek. Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab vagy a törött betétszer- szám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak. A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áram- vezetékeket érhet, vagy a saját hálózati kábelt érintheti. Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektro-mos áramütést okozhat. A hálózati kábelt távol kell tartani a forgó betétszerszámoktól. Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet. Soha ne rakja le az elektromos szerszá- mot, mielőtt a betétszerszám teljesen meg nem állt. A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését. Soha ne működtesse az elektromos szerszámot, miközben hordozza. A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat. Rendszeresen tisztítsa ki elektromos szerszámának szellőzőréseit. A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat. Ne használja az elektromos készüléket éghető anyagok közelében. A szikrák meggyújthatják ezeket az anyagokat. Soha ne használjon olyan betétszerszá- mokat, melyekhez folyékony hűtőanyag szükséges. Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat. Visszarúgás és megfelelő biztonsági útmutatás Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében. Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza. Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkal- mazott szerszám forgásirányával szemben. Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munka- darabba merülő csiszolókorong széle beakadhat, és ezáltal kitörhet a csiszoló- korong vagy visszarúgást okozhat. A csiszolókorong ekkor a kezelőszemély felé vagy tőle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltör- hetnek. A visszarúgás az elektromos szer- szám helytelen vagy hibás használatának a következménye. Megfelelő óvintézkedésekkel a következő leírás szerint ez megakadályozható. Tartsa erősen az elektromos szerszá- mot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett. A kezelőszemély megfelelő óvintézke- désekkel uralni tudja a visszarúgási és reakciós erőket. Soha ne közelítse kezét forgó betét- szerszámok felé. A betétszerszám visszarúgáskor az Ön keze fölé kerülhet. Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog. A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokko- lódás helyén.TRINOXFLEX

Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében. Kerülje el, hogy az alkalmazott szerszá- mok a munkadarabról visszapattanjanak vagy ott megszoruljanak. A forgó betétszerszám hajlamos beszo- rulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz. Nem szabad láncos vagy fogazott fűrészlapot használni. Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektro-mos szerszám feletti ellenőrzés elvesztését. Különleges biztonsági útmutatások a homokpapíros csiszoláshoz Ne használjon túlméretezett csiszoló- lapokat, hanem kövesse a csiszolólap méretére vonatkozó gyártói adatokat. A csiszolótányéron túlnyúló csiszoló- lapok sérüléseket okozhatnak, valamint a csiszolólapok leblokkolását, szétsza- kadását vagy a visszarúgást okozhatnak. Különleges biztonsági útmutatások a polírozáshoz Ne engedjen laza részeket a polírozó burkolathoz, ez különösen vonatkozik a rögzítő zsinórokra. Helyezze el vagy rövidítse le a rögzítő zsinórokat. A laza, a szerszámmal együtt forgó rögzítő zsinórok megragadhatják az Ön ujjait, vagy beakadhatnak a munkadarabba. Különleges biztonsági útmutatások drótkefével végzett munkákhoz Figyelembe kell venni, hogy a drótkefe drótdarabokat veszít a szokásos hasz- nálat közben is. Ne terhelje túl a drótokat túl erős rászorító nyomással. A szétrepülő drótdarabok nagyon könnyen áthatolhatnak vékony ruházaton és/vagy a bőrön. Amennyiben védőburkolat használata ajánlott, meg kell akadályozni, hogy a védőburkolat és a drótkefe egymáshoz érhessen. A tányérok és a csésze alakú kefék átmérője megnövekedhet a rászorító nyomástól és a centrifugális erőktől

Biztonsági tudnivalók a csőszalag- csiszoló előtéttel rendelkező szerszámokhoz FIGYELMEZTETÉS! Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tűz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából. A készüléket a szigetelt fogantyúknál tartsa, mivel a csiszolószalag elérheti a saját hálózati kábelt. Feszültségvezető vezeték sérülése a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat. Ne használja az elektromos szerszámot sérült kábellel. Ne érjen a sérült kábelhez, és húzza ki a hálózati csatlakozódugaszt, ha a kábel munka közben megsérül. A sérült kábel megnöveli az elektromos áramütés kockázatát.

Az elektromos eszközt csak száraz csiszo- lásra használja. Az elektromos készülékbe jutó víz növeli az áramütés kockázatát. Használatkor az elektromos szerszámot mindkét kézzel tartani kell. A kézi fogantyúnak felszerelve kell lennie! A gépet csak akkor kapcsolja be, ha azt mindkét kézzel fogja! Vegye el a kezét a futó csiszolószalagtól! A terelőgörgők tartományában sérülés- veszély (törés, zúzódás) áll fenn. A működési elv és a készülék garantált flexibilitása alapján ezeket a veszély- helyeket nem lehet teljesen lefedni. Az ólomtartalmú fedőfestékek, egyes fafajták, ásványok, és fémek keletkező porai veszélyt jelenthetnek a kezelősze- mélyre, vagy a közelben tartózkodó személyekre. Ezen porok belélegzése légúti megbetegedéseket, és/vagy allergiás reakciókat eredményezhet. – Gondoskodjon a munkahely jó szellőzé-séről! – Amennyiben lehetséges, használjon külső porelszívást. – P2 osztályú légzésvédő maszk használata javasolt.TRINOXFLEX

Tilos az olyan anyagok megmunkálása, amelyeknél egészséget károsító anyagok szabadulnak fel (pl. azbeszt). Sohasem szabad olyan könnyűfémeket csiszolni vagy vágni, amelyek magnézium- tartalma meghaladja a 80%-ot. Tűzveszély! A készülékeket, amelyeket szabadban használnak, vagy amelyek nagy mennyiségű fémpornak vannak kitéve, hibaáram-védőkapcsolóval (maximum 30 mA kioldóáram) kell csatlakoztatni. Nem szabad kopott, beszakadt vagy erőteljesen eltömődött csiszolószalagokat használni. A sérült csiszolószalagok elsza- kadhatnak, lerepülhetnek és sérülést okozhatnak. Használat előtt meg kell vizsgálni a csiszolószerszámok helyes felszerelését és rögzítését. A készüléket terhelés nélkül 30 másodpercre be kapcsolni! A próbamenetet azonnal meg kell szakítani, ha jelentős rezgések lépnek fel, vagy egyéb károk állapíthatók meg. A gépet felülvizsgálni, és a hiba okát kideríteni. Az elektromos szerszámot nem szabad annyira terhelni, hogy az leálljon, vagy a csiszolószalag megcsússzon. A lerakás előtt az elektromos szerszámot ki kell kapcsolni, és le kell állítani. Az elektromos szerszámot nem szabad satuba befogni. A hálózati kábelt mindig az elektromos szerszám mögött vezesse el. Fogja be a munkadarabot, amennyiben nincs rögzítve, vagy a saját súlyánál fogva nem fekszik biztosan! A csiszolószerszámokat a gyártó útmutatásai szerint kell tárolni és kezelni. További biztonsági útmutatások Csak külső területekhez engedélyezett hosszabbító kábeleket szabad használni. Ha a készüléket jelölésekkel látja el, csak ragasztós címkéket használjon! Ne fúrjon lyukakat az elektromos szerszám házába! A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie. Zaj és vibráció MEGJEGYZÉS Az A értékelésű zajszint értékei, valamint a rezgés súlyozott négyzetes középértékei a „Műszaki adatok” táblázatban találhatók. A zaj- és rezgésértékeket az EN 62841-nek megfelelően állapították meg. VIGYÁZAT! A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek. MEGJEGYZÉS A jelen utasításokban megadott rezgésszint értéke az EN 62841-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszámokkal történő összehasonlításhoz. Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is. A megadott rezgésszintérték az elektromos szerszám legfőbb alkalmazásait reprezen- tálja. Ha az elektromos szerszámot azon-ban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karban- tartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt. Határozzon meg további biztonsági intézke- déseket a kezel ő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolya- matok megszervezésével. VIGYÁZAT! 85 dB(A) hangnyomás fölött hallásvédőt kell hordani.TRINOXFLEX

Műszaki adatok Készülék típusa BSE 14-3 100 BBE 14-3 110 szatináló gép BRE 14-3 125 cső-szalagcsiszoló Teljesítményfelvétel (--> 110 V)

(1150) Mért fordulatszám 1/perc 4300 Üresjárati fordulatszám 1/perc 1000 – 3500 Szerszám Ø max. mm 125 – Szerszám szélessége mm 100 – Szerszámbefogó mm 19 – Csiszolószalag méretei (hosszúság x szélesség) mm – 760 x 40 Csiszolószalag sebessége m/s – 3,5 – 10,0 A súlya a „2003/01 EPTA-eljárásnak” megfelelő Meghajtás előtétek és kábelek nélkül kg 2,1 Meghajtás előtéttel (kábel nélkül) kg 2,9 3,6 Védelmi osztály II/ A értékelésű zajszint az EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció”): Hangnyomásszint L

dB(A) 82,1 82,5 Hangteljesítményszint L

dB(A) 93,1 93,5 Bizonytalanság K db 3,0 Súlyozott négyzetes rezgés-középérték az EN 62841 szabványnak megfelelően (lásd „Zaj és vibráció”):

emissziós érték fém felületek szatinálásánál m/s

emissziós érték fémcsövek csiszolásánál m/s

–< 2,5 Bizonytalanság K m/s

Az első pillantásra BME 14-3 L meghajtóegység 1 Hajtásfej 2 Gyorscsatlakozó előtétek számára 3 Kapcsológomb A be- és kikapcsoláshoz. Rögzíthető állással tartós üzemeléshez. 4 Állítókerék a fordulatszám előválasztásához 5 4,0 méteres hálózati kábel hálózati dugasszal 6 Porvédő kupak 7 Típustábla

BRE 14-3 125 szalagcsiszoló előtét 8 Terelőgörgő vezető peremmel 9 Kézi fogantyú 10 Kézvédő 11 Lengőszárny Rugós felfüggesztéssel, a csiszolószalag befogásához. 12 Terelőgörgő vezető peremmel 13 Hajtógörgő vezető perem nélkül 14 Kireteszelő kar a gyorscsatlakozóhoz 15 Feszítőkar a gyorscsatlakozóhoz BSE 14-3 100 / BBE 14-3 110 szatináló előtét 16 Rögzítőcsavar a párhuzamos vezetőhöz 17 Párhuzamos vezető 18 Védősapka 19 Szerszámbefogó 20 Kézi fogantyú 21 Zárógyűrű a burarögzítéshez 22 Távtartó gyűrűk

23 Légpárnás gumigörgő

25 Védőburkolat elszívással 26 Biztosítócsavar

a készlet tartalmaTRINOXFLEX

Használati útmutató FIGYELMEZTETÉS! Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót. Üzembe helyezés előtt Csomagolja ki a meghajtóegységet és előtéteket, és ellenőrizze a részek teljességét és épségét. Előtétek felszerelése A kívánt előtétet helyezze sík munkafelületre a gyorscsatlakozóval felfelé nézve. Nyissa ki az előtét feszítőkarját. A meghajtóegységet a kívánt pozícióban helyezze az előtétre, majd hallható kattanásig nyomja le (1.). Zárja a feszítőkart, ill. húzza meg a rögzítőcsavart (2.). MEGJEGYZÉS A meghajtóegység és az előtét gyorscsatlakozó fogazata bekapcsoló- dáskor automatikusan illeszkedik. Előtétek leszerelése

Nyissa ki az előtét feszítőkarját, ill. oldja ki a rögzítőcsavart (

Nyomja le és tartsa lenyomva a kireteszelő kart (

Emelje le a meghajtóegységet az előtétről (

szatináló előtét FIGYELMEZTETÉS! Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót. Védőbura felszerelése VIGYÁZAT! A szatináló előtét csak felszerelt védőburával működtethető.TRINOXFLEX

Nyissa ki a burarögzítés zárógyűrűjét. Helyezze fel a védőburát (1.). Zárja vissza a burarögzítés zárógyűrűjét (2.). Csavarja be a biztosítócsavart (3.). A szerszám rögzítése A szerszámfelfogó lehetővé teszi a szerszám szerszámmentes felszerelését. Húzza ki a hálózati dugaszt. Nyomja meg, és tartsa megnyomva az orsóreteszelést. (1.). Tolja fel a szerszámot, ill. a szerszámtartót a szerszámfelfogóra (alakillesztés hornyos rugóval) (2.). A szerszámot a rugónyomás ellen nyomja lefelé (3.) és forgassa el az óramutató járásával megegyező irányba (4.). A szerszámfelfogó reteszelve van. MEGJEGYZÉS A szerszámfelfogónak 100 mm a széles- sége. A szerszám szélességétől függően egyszerre több szerszámot is fel kell helyezni, vagy a szélességi különbségeket távtartó gyűrűkkel ki kell egyenlíteni. Például:

50 mm szélességű polírozó kerék: .................. 2 szerszám

70 mm szélességű drótkefe: ...................... távtartó gyűrűk

10 mm szélességű fényező: ................ ............. 8 szerszám és távtartó gyűrűk A hálózati csatlakozódugót csatlakoztassa a dugaszolóaljzatba. Kapcsolja be az elektromos szerszámot (a gomb rögzítése nélkül), és kb. 30 másod- percig járassa. Ellenőrizze a kiegyensúlyo- zatlanságát és a rezgéseit. Kapcsolja ki az elektromos szerszámot. Párhuzamos vezető használata A párhuzamos vezető pontos egyenes szerszámfutást biztosít profilok megmunkálásakor. Lazítsa meg a párhuzamos vezető rögzítőcsavarját (1.). Állítsa be a párhuzamos vezetőt (2.). Ismét szorítsa meg a rögzítőcsavart.TRINOXFLEX

A porvédő kupak felhelyezése Helyezze fel a porvédő kupakot, amíg az hallhatóan be nem reteszel. Munka a légpárnás gumigörgővel A légpárnás gumigörgő főként kontúrok köszörülésére alkalmas, mert jól idomulhat a munkadarab felületének alakjához. Tolja rá a köszörűhengert a felpumpálatlan gumigörgőre. Vegye le a szelep fedelét. Pumpálja fel a légpumpával a légpárnás gumigörgőt. A levegő leeresztéséhez nyissa ki a szelepet a szelep fedelének hátoldalával. MEGJEGYZÉS Ha a csiszolópapírt igen gyakran kell cserélni, egy második légpárnás gumigörgő használatát javasoljuk tartozékaink közül. Használati tudnivalók a szatináló előtéthez VIGYÁZAT! A sarokköszörű a kikapcsolását követően rövid ideig még forog. Sík felületek megmunkálása: Az elektromos szerszámot két kézzel kell fogni. Felületek dekoratív finiseléséhez:

Helyezze óvatosan az elektromos szerszámot a megmunkálandó felületre, és egyenes vonalban mozgassa előre és vissza. Elszívó berendezés csatlakoztatása MEGJEGYZÉS A FLEX speciális elszívójának M osztály használatát ajánljuk. Rögzítse az elszívótömlőt a védőburkolat csatlakozócsonkjára. Rögzítse a csatlakozókábelt a szállítási terjedelembe tartozó kábeltartókkal (3x) az elszívótömlőre. Az elszívótömlőt csatlakoztassa az elszívóberendezésre. Vegye figyelembe az elszívóberendezés kezelési útmutatóját! Ellenőrizze a rögzítést! Szükség esetén használjon megfelelő adaptert.TRINOXFLEX

MEGJEGYZÉS Ha a porszívóhoz speciális csatlakozócsonk szükséges (azaz eltérő a 32/36 mm-es standard csatlakozótömlőtől, mely az elektromos szerszám szállítási terjedelmébe tartozik), vegye fel a kapcsolatot a porszívó szállítójával, hogy az gondoskodjon a megfelelő adapterről. BRE 14-3 125 szalagcsiszoló előtét FIGYELMEZTETÉS! Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót. A csiszolószalag felrakása vagy kicserélése VIGYÁZAT! Vegye figyelembe a szalag megszabott futásirányát! A futásiránynak meg kell egyeznie a hajtómű fejrészén látható, futásirányt jelző nyíllal . Húzza ki a hálózati dugaszt. A lengőszárnyat nyomja a hajtógörgő irányába és tartsa lenyomva. A csiszolószalagot fektesse a görgőkre. Engedje el a lengőszárnyat. Ellenőrizze, hogy a szalag teljesen felfekszik-e a görgőkön! A kézi fogantyú beállítása A nehezen hozzáférhető helyeken végzett munkáknál, pl. falakra szerelt kapaszkodók esetében a markolat a lengőszárny másik oldalára is felszerelhető. Használati tudnivalók a csőszalag- csiszoló előtéthez MEGJEGYZÉS A sarokköszörű a kikapcsolását követően rövid ideig még forog. A szalagcsiszolónak a következő előnyei vannak a csiszolókoronggal szemben: – hideg csiszolás, – tiszta végső megmunkálás barázdák nélkül, – nagy lehordási teljesítmény, – nagy produktivitás a nagy körülfogási szög révén (átmérőtől függő). Csiszolás: MEGJEGYZÉS A munkadarabra ráhelyezés után és a gép bekapcsolása előtt ellenőrizni kell, hogy a szalag teljesen felfekszik-e a görgőkön! – A csövek megmunkálása a 11 és 12 jelölésű görgők között történik. – A körülfogási szöget és a lehordási teljesítményt a szorító nyomással lehet változtatni. – Minél kisebb a csőátmérő, annál nagyobbak a lehetséges körülfogási szögek. Max. 270° lehetséges.TRINOXFLEX

Védőbevonat képzés: Sok gyártó ajánlja a megmunkált felületek lezárását egy védőspray-vel (lásd a Flex nemesacél tartozékot). A gyártómű termékeiről a www.flex-tools.com címen talál további tudnivalókat. Be- és kikapcsolás Rövid idejű üzem reteszelés nélkül Tolja előre a kapcsológombot, és tartsa meg. A kikapcsoláshoz engedje el a kapcsoló- gombot. Tartós üzem reteszeléssel Tolja előre a kapcsológombot (1.), és az elülső végét megnyomva reteszelje be (2.). A kikapcsoláshoz nyomja meg a kap- csológomb hátsó végét, hogy kioldja a reteszelést. MEGJEGYZÉS Áramkimaradás után a bekapcsolt készülék nem indul újra. Fordulatszám előválasztása A munkasebesség az állítókerékkel fokozatmentesen hozzáigazítható a meg- munkálandó anyag tulajdonságaihoz. Karbantartás és ápolás FIGYELMEZTETÉS! Az elektromos szerszámon történő minden munkavégzés előtt ki kell húzni a hálózati csatlakozót. Tisztítás FIGYELMEZTETÉS! Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében. Emiatt csökken a védőszigetelés hatékonysága! A gépet hibaáram-védőkapcsolón (kioldó áram 30 mA) keresztül üzemeltesse. Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket. A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ. A ház belső terét és a motort száraz sűrített levegővel rendszeresen át kell fújni. fokozat Fordulatszám – Szatináló előtét [1/perc] Csiszolószalag sebessége – szalagcsiszoló előtét [m/s] 1-es 1000 3,5 2-es 1500 4,8 3-es 2000 6,1 4-es 2500 7,4 5-es 3000 8,7 6-es 3500 10,0TRINOXFLEX

A porvédő kupak tisztítása Egy ecsettel durván kefélje le a szellőzőnyílások fémrácsát. Ezután oldalirányban fújja le sűrített levegővel. Erős szennyeződés esetén csavarja le a kupakot, vegye le és fújja ki teljesen sűrített levegővel. Szénkefék A meghajtóegység lekapcsoló szénkefével van ellátva. Amikor a lekapcsoló szénkefék elérik a kopáshatárukat, az elektromos szerszám automatikusan kikapcsol. MEGJEGYZÉS Cseréhez csak a gyártómű eredeti alkat- részeit használja. Idegen gyártmányok használata esetén megszűnnek a gyártó cég garanciális kötelezettségei. A hátsó szellőző nyílásokon keresztül használat közben megfigyelhető a széntűz. Erős széntűz esetén azonnal kapcsolja le a készüléket. Adja át a meghajtóegységet a gyártó által felhatalmazott hivatalos ügyfélszolgálatnak. Hajtómű MEGJEGYZÉS A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki. Ennek figyelmen kívül hagyása esetén megszűnnek a gyártó cég garanciális kötelezettségei. Javítások Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati műhely végezhet. A gyorsan kopó alkatrészek kicserélése A szalagcsiszoló üzemideje alatt elkopik a védőfilc a lengőszárnyon. A pótalkatrészeket a gyártónál vagy a kereskedőnél lehet beszerezni. Pótalkatrészek és tartozékok További tartozékokat, főként csiszolószer- számokat, a gyártó cég katalógusaiban talál. Robbantott rajzok és pótalkatrész- jegyzékek honlapunkon találhatók: www.flex-tools.comTRINOXFLEX

Ártalmatlanítási tudnivalók FIGYELMEZTETÉS! A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni. Csak az EU tagországai számára Sohase dobja az elektromos szerszá- mokat a háztartási hulladék közé! Az EK elhasznált elektromos és elektroni- kus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett irány- mutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról

MEGJEGYZÉS Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél! -Megfelelőség Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak: EN 62841, a 2014/30/EU, a 2006/42/EK, a 2011/65/EU irányelvek rendelkezései szerint. A műszaki dokumentációkért felelő személy: FLEX

71711 Steinheim/Murr Felelősség kizárása A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megsza- kadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott. A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.TRINOXFLEX
