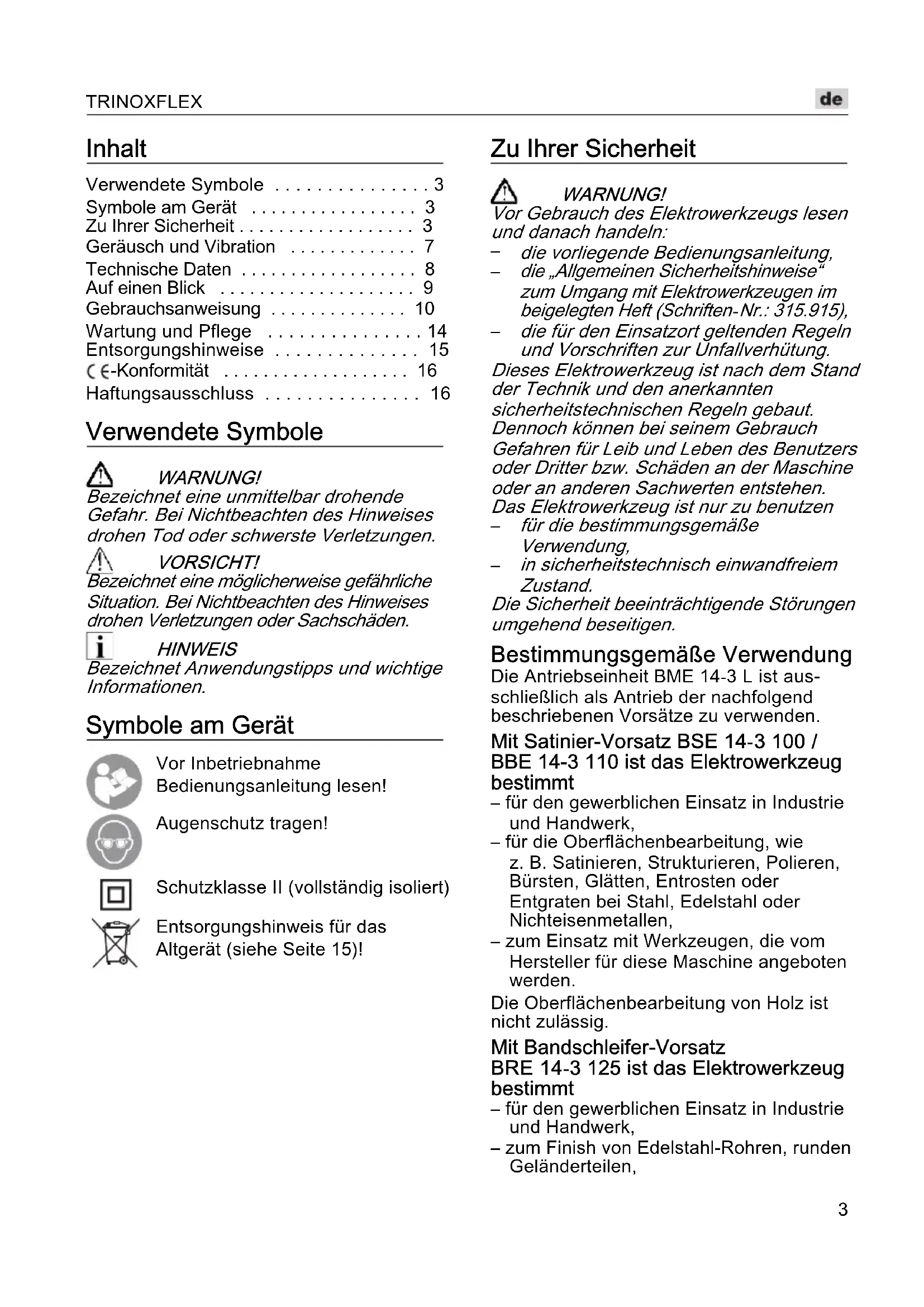

BEDIENUNGSANLEITUNG BRE 143 125 Set Flex

Zu Ihrer Sicherheit 3

Gerausch und Vibration 7

Technische Daten 8

Auf einen Blick 9

Gebrauchsanweisung 10

Wartung und Pflege 14

Entsorgungshinweise 15

C∈-Konformitat 16

Haftungsausschluss 16

Verwendete Symbole

#

WARNING!

Bezeichneteineunmittelbar drohende Gefahr.BeiNichtbeachtendesHinweises drohen Tod oder schwerste Verletzungen.

A

VORSICHT!

Bezeichnete eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises drohen Verletzungen oder Sachschäden.

i

HINWEIS

Bezeichnet Anwendungstipps und wichtige Informationen.

Symbole am Gerät

Vor Inbetriebnahme

Bedienungsanleitung lessen!

Augenschutz tragen!

Schutzklasse II (vollständig isoliert)

Entsorgungshinweis für das Altgerät (siehe Seite 15)!

Zu Ihrer Sicherheit

#

WARNING!

Vor Gebrauch des Elektrowerkzeugs lessen und danach handeln:

• die vorliegende Bedienungsanleitung,
• die „Allgemeinen Sicherheitshinweise“ zum Umgang mit Elektrowerkzeugen im beigelegten Heft (Schriften-Nr.: 315.915),
• die für den Einsatz geltenden Regeln und Vorschriften zur Unfallverhütung.

Dieses Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regel gebaut. Dennoch konnen bei seinem Gebrauch Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden an der Maschine oder an anderen Sachwerten entstehen. Das Elektrowerkzeug ist nur zu benutzen

• für die bestimmungsgemäß Verwendung,
• in Sicherheitstechnisch einwandfreiem Zustand.

Die Sicherheit beeinträchtigende Störungen umgehend beseitigen.

Bestimmungsgemäß Verwendung

Die Antriebseinheit BME 14-3 L ist ausschließlich als Anrieb der nachfolgend beschrieben Vorsätze zu verwenden.

Mit Satinier-Vorsatz BSE 14-3 100 / BBE 14-3 110 ist das Elektrowerkzeug bestimmt

• für den gewerblichen Einsatz in Industrie und Handwerk,
• für die Oberflächenbearbeitung, wie z. B. Satinieren, Strukturieren, Polieren, Bürsten, Glätten, Entrosten oder Entgraten bei Stahl, Edelstahl oder Nichteisenmetallen,
• zum Einsatz mit Werkzeugen, die vom Hersteller für diese Maschine angeboten werden.

Die Oberflächenbearbeitung von Holz ist nicht zulässig.

Mit Bandschleifer-Vorsatz

BRE 14-3 125 ist das Elektrowerkzeug bestimmt

• für den gewerblichen Einsatz in Industrie und Handwerk,

• zum Finish von Edelstahl-Rohren, runden Geländerteilen,

• zum Schleifen von runden Stangenprofilen sowie Rohren allgemein,

• zum Einsatz mit Schleifbändern und Zubehör, das in dieser Anleitung angegeben oder vom Hersteller empfohlen wird.

Sicherheitshinweise für Elektrowerkzeug mit Satinier-Vorsatz

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

Gemeinsame Sicherheitshinweise zum Sandpapierschleifen, Polieren und Arbeiten mit Drahtbürste

• Dieses Elektrowerkzeug ist zu verwenden als Sandpapierschleifer, Polierer und Drahtbürste. Beachten Sie alle Sicherheitschinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
• Dieses Elektrowerkzeug ist nicht geeignet zum Schleifen und Trennschleifen. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursichen.
• Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihr Elektrowerkzeug befestigen konnen, garantiert das keine sichere Verwendung.
  Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehor, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maß-angaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
Einsatzwerkzeuge mit Gewindeeinsatz müssen/genau auf das Gewinde der Schleifspindel passen. Bei Einsatzwerkzeugen, die mittels Flansch montiert werden, muss der Lochdurchmesser des Einsatzwerkzeuges zum Aufnahme-durchmesser des Flansches passen. Einsatzwerkzeuge, die nicht genau am Elektrowerkzeug befestigt werden, drehensich ungleichmäßig, vibrieren sehr stark und konnen zum Verlust der Kontrolle führen.
- Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und setzen Sie das Geräte eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauterem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

• Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrm Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
• Halten Sie das Gerät nur an den isolierten Grünflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fem. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder ihr Arm in das sich drehende Einsatzwerkzeug geraten.
• Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
• Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in ihren Körper bohren.
  Reinigen Sie regelmäßige die Luftungs-schlitze Ihres Elektrowerkzeugs. Das Motorgebäsezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
• Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
• Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die platztliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtigung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen. Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

• Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die großtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
• Bringen Sie ihre Hand nicht in die Höhe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
• Meiden Sie mit Ihrkörper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
  Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zusückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich

zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

• Verwenden Sie kein Ketten - oder gezahntes Sägeblatt. Solche Einsatzwerkzeuge verursachen früig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum Sandpapierschleifen:

• Benutzen Sie keine überdimensionierten Schleifblätter, sondern befolgen Sie die Herstellerangaben zur Schleifblattgroße. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Blockieren, Zerreßen der Schleifblätter oder zum Rückschlag führen.

Besondere Sicherheitschinweise zum Polieren

• Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungsschnüre, zu. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mitrehende Befestigungsschnüre können ihre Finger erfassen oder sich im Werkstück verfangen.

Besondere Sicherheitshinweise zum Arbeitsen mit Drahtbürsten

• Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drahte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen.
  Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergroßern.

Sicherheitshinweise für Elektrowerkzeug mit Rohrbandschleifer-Vorsatz

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen fur die Zukunft auf.

• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da das Schleifband das eigene Netzkabel treffen kann. Das Beschädigener einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
  Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

• Verwenden Sie das Elektrowerkzeug nur für Trockenschliff. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
  Beim Arbeiten den Bandschleifer mit beiden Händen führen. Handgriff muss montiert sein! Maschine erst einschalten, wenn beide Höhe in Griffposition sind.
  Hände weg vom laufendem Schleifband. Im Bereich der Umlenkrollen besteht Verletzungsgefahr durch Quetschen. Auf Grund der Funktionseweise und der zugesicherten Flexibilität des Gerätes halten sich diese Gefahrenstellen nicht vollständig abdecken.
  Freigesetzte Stäube von Materialien wie bleihaltige Anstriche, eine Holzarten, Mineralien und Metall konnen eine Gefährung der Bedienperson oder in der Nähe befindlicher Personen darstellen. Einatmen oder Berühren dieser Stäube konnen zu Atemwegserkrankungen und/oder allergischen Reaktionen führen.

• Für gute Belüftung des Arbeitsplatzessorgen!

• Wenn möglich, externe Staubabsaugung verwenden.

• Es wird die Verwendung einer Atemschutzmaske mit Filterklasse P2 empfohlen.

Keine Materialienbearbeiten,bei denengesundheitsgehrdende Stoffe freigesetzt werden (z.B.Asbest).
- Niemals Leichtmetalle schleifen oder trennen, deren Magnesium gehalt länger als 80% ist. Brandgefahr!
Geräte, die im Freien verwendet werden oder extremen Metallstäuben ausgesetzt sind, über einen Fehlerstrom-Schutzschalter (Auslösestrom maximal 30 mA) anschließen.
Keine verschlissenen, eingerissenen oder stark zugesetzten Schleifbänder verwenden. Beschädigte Schleifbänder konnen zerreiben, wegchesleudert werden und{jemanden verletzen.
Vor dem Gebrauch die richtige Montage und Befestigung der Schleifwerkzeuge überprüfen. Gerät ohne Belastung für 30 Sekunden einschalten! Probelauf(sofort unterbrechen, wenn erhebliche Vibrationen auftreten oder andere Schäden festgestellt werden.
Bandschleifer nicht so stark belasten, dass er zum Stillstand kommt oder das Schleifband durchrutscht.
Vor dem Ablegen Bandschleifer ausschalten und auslaufen setzen.
- Bandschleifer nicht in einem Schraubstock festspannen.
Netzkabel immer nach hinten vom Bandschleifer wegführren.
■ Werkstück einspannen, sofern es nicht befestigt ist oder durch sein Eigengewicht sicher liegt.
Schleifwerkzeuge gemäß den Anweisungen des Herstellers lagern und handhaben.

Weitere Sicherheitshinweise

Nur für den Außenbereich zugelassene Verlägerungskabel verwenden.
Zur Kennzeichnung des Elektrowerkzeugs nur Klebescholder verwenden. Keine Locher in das Gehäuse bohren.
- Netzspannung und Spannungsangabe auf dem Typschild muss übereinstimmen.

Gerausch und Vibration

HINWEIS

Werte für den A-bewertete Gerauschpegel sowie die Schwingungsgesamtwerte der Tabelle „Technische Daten" entnahmen. Die Gerausch- und Schwingungswerte wurden entsprechend EN 62841 ermittelt.

WARNING!

Die angegebenen Messwerte gelten für neue Geräte. Im tätiglichen Einsatz verändern sich Gerausch- und Schwingungswerte.

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs.

Wenn allerdings das Elektrowerkzeug fur andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oderzarw lauft,aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung uber den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

VORSICHT!

Bei einem Schalldruck über 85 dB(A) Gehorschutz/TRagen.

Technische Daten

Geräte typ Satiniermaschine		BSE 14-3 100 BBE 14-3 110	Rohrbandschleifer BRE 14-3 125
Leistungsaufnahme (--> 110 V)	W	1400 (1150)
Bemessungsdrehzahl	min-1	4300
Leerlaufdrehzahl	min-1	1000 - 3500
Max. Werkzeug-Ø mm 125 -
Werkzeugbreite mm 100 -
Werkzeugaufnahme mm 19 -
Bandabmessungen (Länge x Breite) mm	-760 x 40
Bandgeschwindigkeit m/s - 3,5 - 10,0
Gewicht entspr. „EPTA-procedure 1/2003“
Antrieb ohne Vorsätze und Kabel	kg	2,1
Antrieb mit Vorsatz (ohne Kabel)	kg	2,9	3,6
Schutzklasse		II/□
A-bewerteter Geräuschpegel entsprechend EN 62841 (siehe „Geräusch und Vibration“):
Schalldruckpegel LpA	dB(A)	82,1	82,5
Schalleistungspegel LwA	dB(A)	93,1	93,5
Unsicherheit K	db	3,0
Schwingungsgesamtwert entsprechend EN 62841 (siehe „Geräusch und Vibration“):
Emissionswert an beim ... - Satinieren von Metalloberflächen - Schleifen von Metallrohren	m/s2	< 2,5 -	- < 2,5
Unsicherheit K	m/s2	1,5

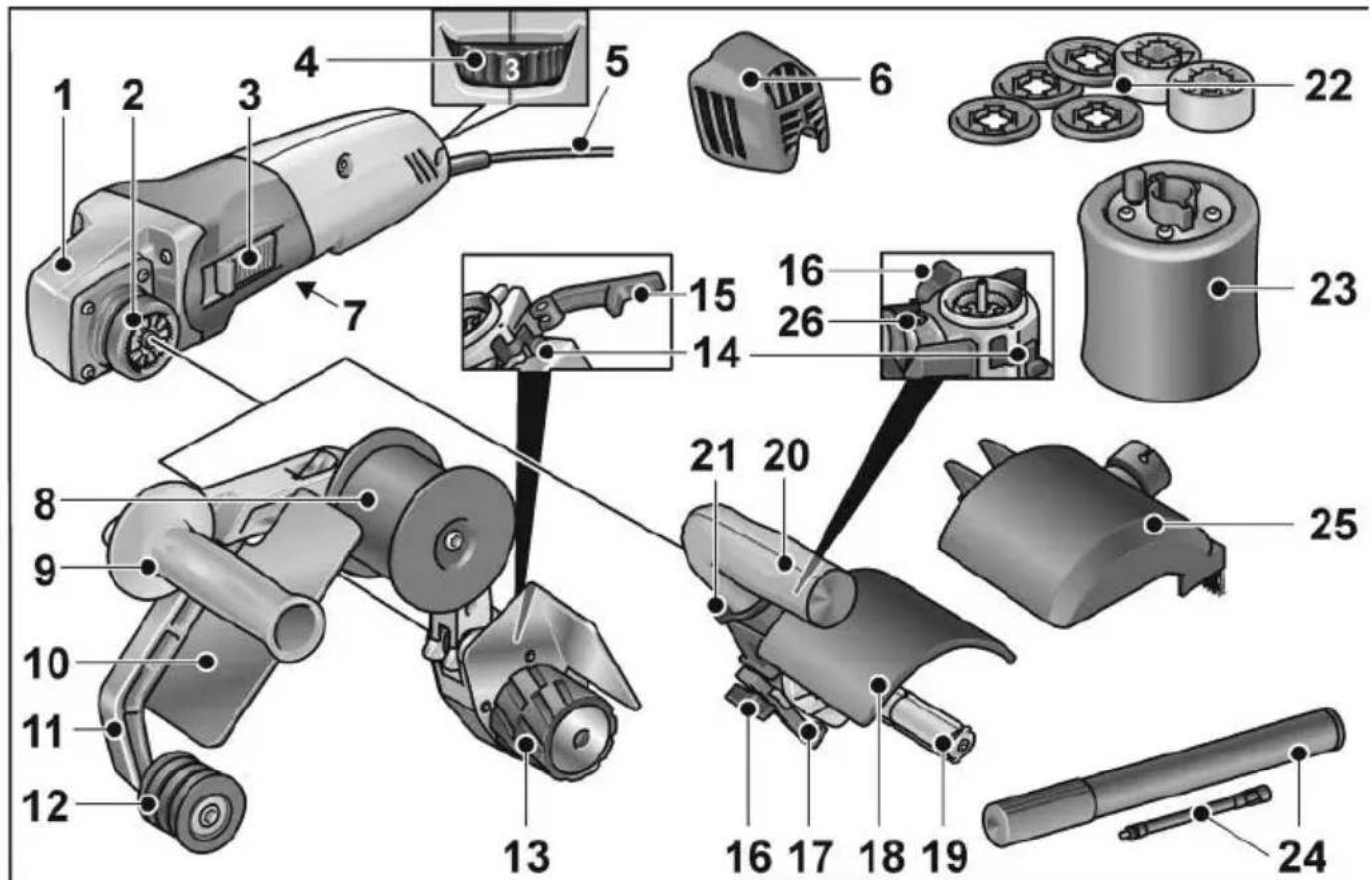

Auf einen Blick

Antriebsinheit BME 14-3L
1 Getriebekopf
2 Schnellkupplung fur Vorsätze

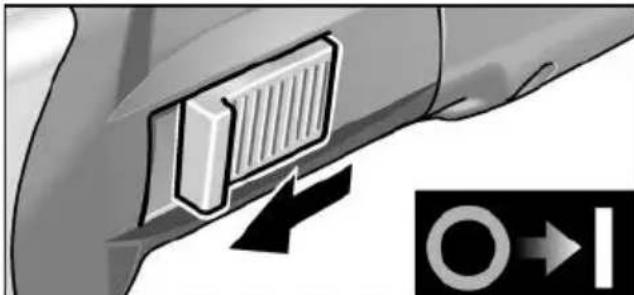

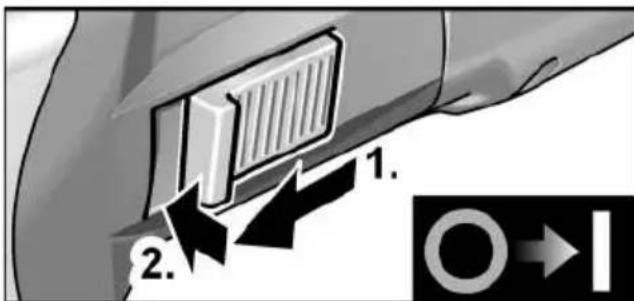

3 Schalterwippe

Zum Ein- und Ausschalten.

Mit Raststellung für Dauerbetrieb.

4 Stellrad für Drehzahlvorwahr
5 Netzkabel 4,0 m mit Netzstecker

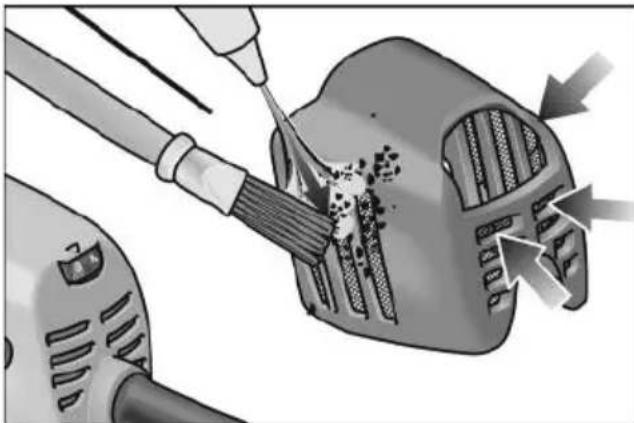

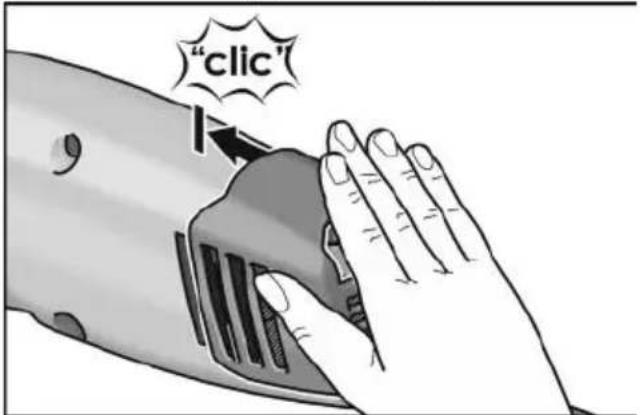

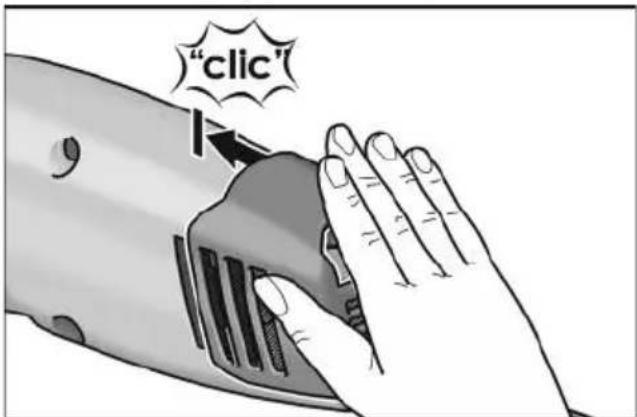

6 Staubschutzkappe
7 Typschild 1)
Rohrbandschleifer-Vorsatz BRE 14-3125
8 Umlenkrolle mit Führungsrand

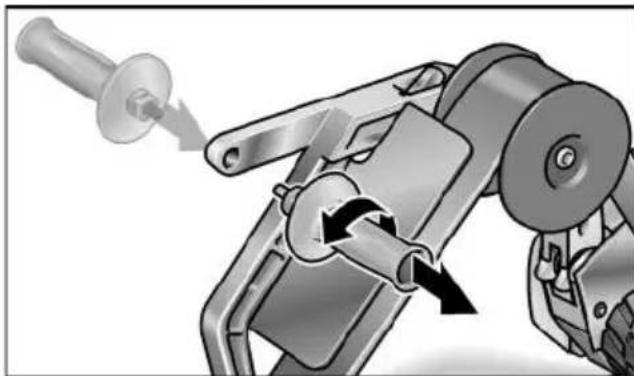

9 Handgriff
10 Handschutz
11 Schwinge

Federgelagert, zum Spannen des Schleifbandes.

12 Umlenkrolle mit Führungsrand
13 Antriebsrolle ohne Führungsrand
14 Entriegelungshebel für Schnellkupplung
15 Spannhebel für Schnellkupplung

Satinier-Vorsatz BSE 14-3 100 /

BBE 14-3 110

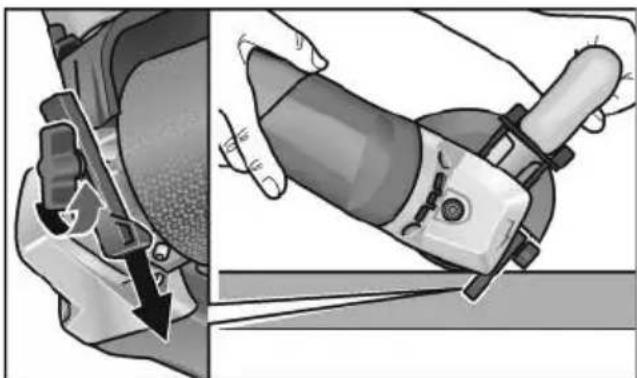

16 Feststellschraube für Parallelanschlag
17 Parallelanschlag
18 Schutzhaube
19 Werkzeugaufnahme
20 Handgriff
21 Verschlussring fur Haubenbefestigung
22 Distanzringe 2)

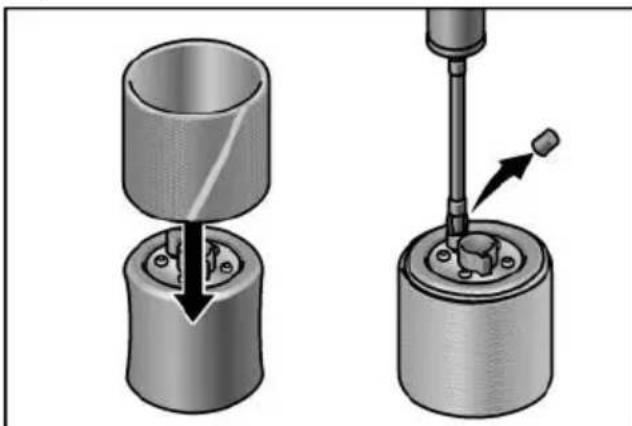

23 Gummiluftrolle 2)
24 Luftpumpe 2)
25 Schutzhaube mit Absaugung
26 Sicherungsschraube

1) nicht dargestellt
2) im Set enthalten

Gebrauchsanweisung

WARNING!

Vor allen Arbeiten am Elektrowerkzeug den Netzsteckerziehen.

VorderInbetriebnahme

Antriebseinheit und Vorsätze auspacken und auf Vollständigkeit der Lieferung und Transportschäden kontrollieren.

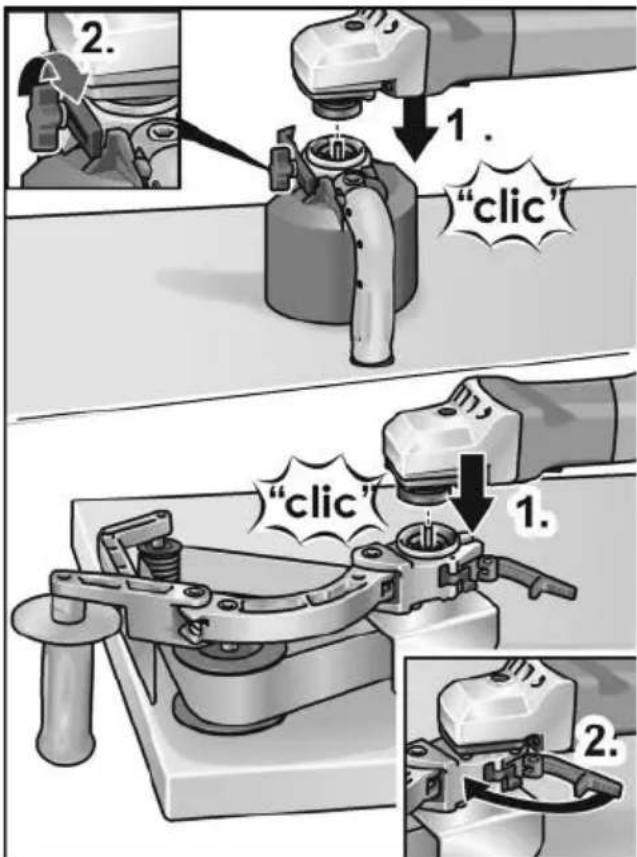

Montage der Vorsätze

Gewünschten Vorsatz auf einer ebenen Arbeitsfläche mit der Schnellkupplung nach oben ablegen.
Spannhebel am Vorsatz öffnen.

Antriebseinheit in gewünschter Position zum Vorsatz aufsetzen und bis zum hör-baren Einrasten nach unter drücken (1.).
Spannhebel schlieben, bzw. Feststellschraube festziehen (2.).

HINWEIS

Die Verzahlungen der Schnellkupplung von Antriebseinheit und Vorsatz werden beim Einsatz automatisch gekoppelt.

Demontage der Vorsätze

• Spannhebel am Vorsatz öffnen, bzw. Feststellschraube losen (1.).
  Entriegelungshebel drucken und festhalten (2.).
  Antriebseinheit vom Vorsatz abheben (3.).

Satinier-Vorsatz BSE 14-3 100 / BBE 14-3 110

WARNING!

Vor allen Arbeiten am Elektrowerkzeug den Netzsteckerziehen.

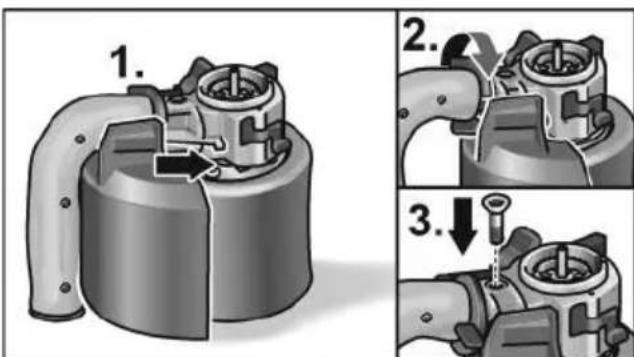

Schutzhaube montieren

VORSICHT!

Der Satinier-Vorsatzarf nur mit montierer Schutzhaube betrieben werden.

Verschlussring fur Haubenbefestigung offen.
Schutzhaube aufsetzen (1.).
Verschlussring fur Haubenbefestigung schlieben (2.).
- Sicherungsschraube eindrehen (3.).

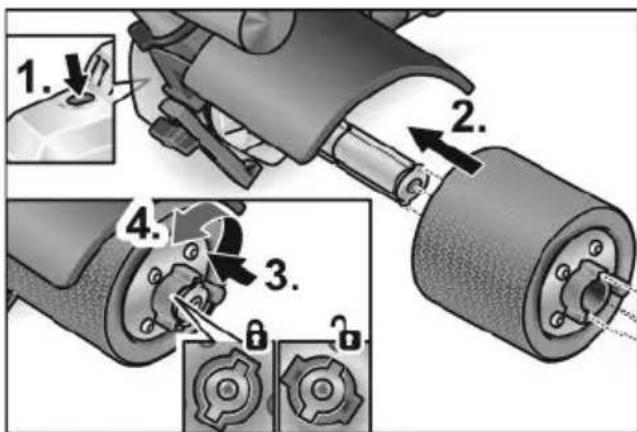

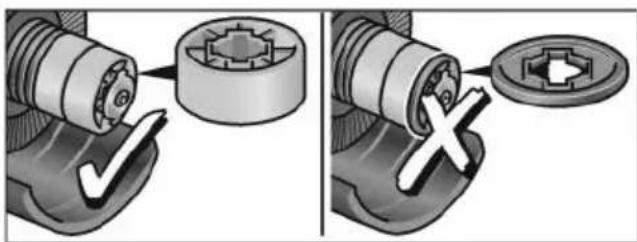

Werkzeug befestigen

Die Werkzeugaufnahme gestattet einen werkzeuglosen Wechsel des Werkzeugs.

Netzstecker ziehen.
Spindelarretierung drucken und gedrückhalten (1.).

Werkzeug bzw. Werkzeugträger auf die Werkzeugaufnahme schieben (Formpassung Nut-Feder) (2.).
Werkzeug gegen den Federdruck nach unter drücken (3.) und im Uhrzeigersinn drehen (4.).

Die Werkzeugaufnahme ist verriegelt.

i

HINWEIS

Die Werkzeugaufnahme hat eine Breite von 100 mm. Je nach Werkzeugbreite müssen mehrere Werkzeuge aufgesetzt werden oder Breitenunterschiede mittels der Distanzringe ausgeglichen werden. Beispiele:

• Polierrad 50 mm breit:...... 2 Werkzeuge
  Drahtbürste 70 mm breit: ... Distanzringe
  Schwabbel 10 mm breit: 8 Werkzeuge und Distanzringe

Netzstecker in Steckdose stecken.
Elektrowerkzeug einschalten (ohne Einrasten) und für ca. 30 Sekunden laufen halten. Auf Unwuchten und Vibrationen kontrollieren.
Elektrowerkzeug ausschalten.

Parallelanschlag verwenden

Der Parallelanschlag gewährleistet den exakten Geradeauslauf bei der Bearbeitung von Profilen.

Feststellschraube am Parallelanschlag losen (1.).
- Parallelanschlag einstellen (2.).

Feststellschraube wieder festziehen.

Staubschutzkappe anbringen

Die Staubschutzkappe aufstecken, bis sie hörbar einrastet.

Arbeit mit Gummiluftrolle

Die Gummiluftrolle ist besonderss zum Schleifen von Konturen geeignet, da sie sich der Oberflächenform des Werkstücks anpassen kann.

Schleifhülse über die unaufgepumpte Gummiluftrolle schieben.
- Ventilkappe abnehmen. Mit der Luftpumper die Gummiluftrolle aufpumpen.
Zum Luftablassen mit der Rückseite der Ventilkappe das Ventil öffnen.

HINWEIS Wenn die Körnung der Schleifhülse sehr oft gewechselt werden muss, empfehlen wir die Nutzung einer zweiten Gummiluftrolle aus dem Zubehörprogramm.

Arbeitshinweise für Satinier-Vorsatz

VORSICHT!

Nach dem Ausschalten lauft das Schleifwerkzeug noch kurze Zeit nach.

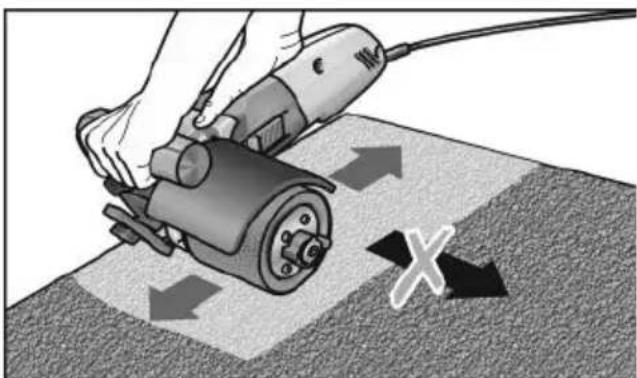

Bearbeitung ebener Flächen:

Elektrowerkzeug mit beiden Händen festhalten.

Zum dekorativen Finish der Oberfläche:

Elektrowerkzeug vorsichtig auf die zu bearbeitende Fläche aufsetzen und in linearen Bewegungen vor- und zurückbewegen.

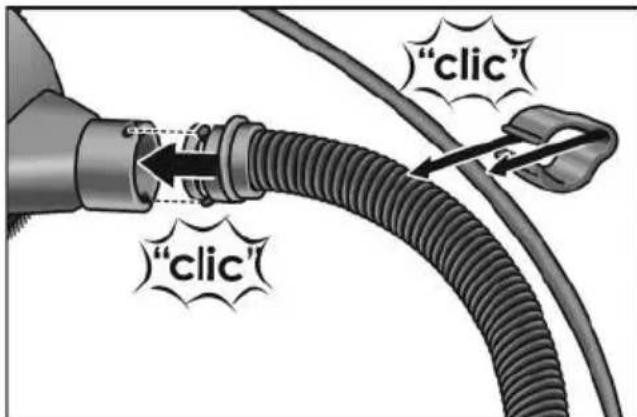

Anschluss einer Absauganlage

HINWEIS

Die Verwendung eines FLEX Spezialsaugers der Klasse M wird empfohlen.

• Absaugschlauch am Anschlussstutzen der Schutzhaube befestigen.
  Anschlusskabel mit den zum Lieferumfang gehörenden Kabelhaltern (3x) am Absaugschlauch befestigen.

• Absaugschlauch an der Absauganlage anschließen. Bedienungsanleitung der Absauganlage beachten! Befestigung kontrollieren! Bei Bedarf passenden Adapter benutzen.

HINWEIS

Sollte Ihr Staubsauger einen speziellen Anschlussstutzen benötigen (d. h. einen anderen Anschlussstutzen als den 32 mm/36 mm-Standardanschlussstutzen, der zum Lieferumfang des Elektrowerkzeugs gehört), setzen Sie sich mit ihrem Staubsauger-Lieferanten in Verbindung, um den geeigneten Adapter zu besorgen.

Rohrbandschleifer-Vorsatz BRE 14-3 1 2 5

WARNING!

Vor allen Arbeitsen am Elektrowerkzeug den Netzsteckerziehen.

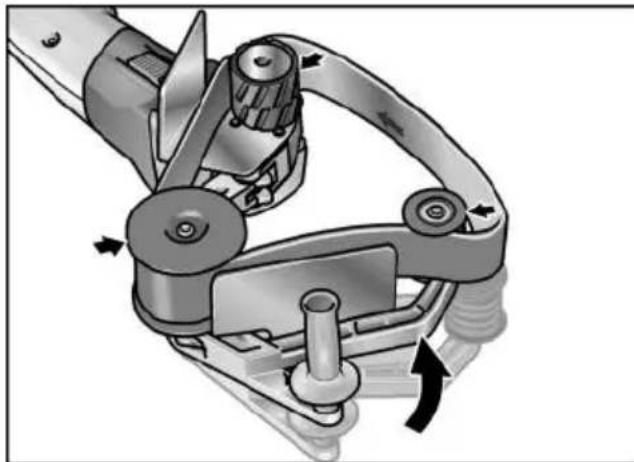

Schleifband auflegen oder wechseln

VORSICHT!

Vorgegebene Laufrichtung des Bandes beachten! Laufrichtung muss mit Laufrichtungspfel am Getriebekopf übereinstimmen.

Netzstecker ziehen.
Schwinge in Richtung Antriebsrolle drucken und gedrückt halten.

Schleifband über die Rollen legen.
Schwinge loslassen.
- Kontrollieren, dass das Band vollständig auf den Rollen liegt.

Handgriff verstellen

Zum Arbeitsen an schwer zugänglichen Stellen, wie z. B. an Wänden montierte Handlaufe, kann der Handgriff auf der anderen Seite der Schwinge montiert werden.

Arbeitshinweise für Rohrbandschleifer-Vorsatz

VORSICHT!

Nach dem Ausschalten lauft das Schleifwerkzeug noch kurze Zeit nach. Ein Bandschleifer weist gegenüber einer Schleifscheibe folgende Vorteile auf:

• kühler Schliff,
• sauberes Finish ohne Riefen,
• hohe Abtragsleistung,
• hohe Produktivität durch große Umschlingungswinkel (durchmesserabhängig).

Schleifen:

HINWEIS

Nach dem Ansetzen an das Werkstück und vor dem Einsatz der Maschine kontrollieren, ob das Band vollständig auf den Rollen aufliegt.

Die Bearbeitung von Rohren erfolgt zwischen den Rollen 11 und 12.
- Der Umschlingungswinkel und die Abtragsleistung kann über den Anpressdruck variiert werden.
- Jekleiner der Rohrdurchmesser, destogroßer der mögliche Umschlingungswinkel. Bis zu 270^ sind möglich.

Versiegelung:

Viele Hersteller empfehlen die Versiegelung endbearbeiteter Oberflächen mit einem Schutzspray (siehe Flex-Edelstahl-Zubehör).

Weitere Informationen über die Produkte des Herstellers unter www.flex-tools.com

Ein- und Ausschalten

Kurzzeitbetrieb ohne Einrasten

Schalter nach vom schiben und festhalten.
Zum Ausschalten Schalter loslassen.

Dauerbetrieb mit Einrasten

Schalter nach vorn schiebern (1.) und durch Druck auf vorderes Ende einrasten (2.).

Zum Ausschalten Schalter durch Druck auf hinteres Ende entriegeln.

HINWEIS

Nach einem Stromausfall lauft das eingeschaltete Gerät nicht wieder an.

Drehzahlvorwahl

Die Arbeitsgeschwindigkeit kann mit dem Stellrad stufenlos den Materialanforderungen angepasst werden.

Stufe	Drehzahl Satinier- Vorsatz [U/min]	Bandgeschwindigkeit Rohrbandschleifer- Vorsatz [m/s]
1	1000 3,5
2	1500 4,8
3	2000 6,1
4	2500 7,4
5	3000 8,7
6	3500 10,0

Wartung und Pflege

WARNING!

Vor allen Arbeitsen am Elektrowerkzeug den Netzsteckerziehen.

Reinigung

WARNING!

Bei der Bearbeitung von Metalen kann sich bei extremen Einsatz leitfahiger Staub im Gehäuseinnenraum ablagern. Beeinträchtigung der Schutzisolierung! Maschine über Fehlerstrom-Schutzschalter (Auslösestrom 30 mA) betreiben.

Gerät und Luftungsschlitze regelmäßig reinigen. Häufigkeit ist vom bearbeiteten Material und von der Dauer des Gebrauchs abhängig.
Gehäuseinnenraum mit Motor regelmäßig mit trockener Druckluft ausblasen.

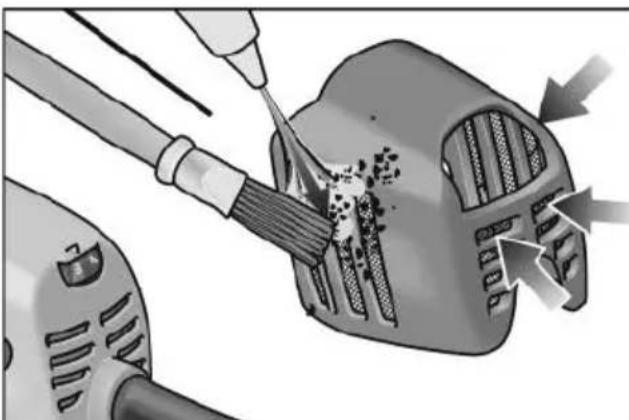

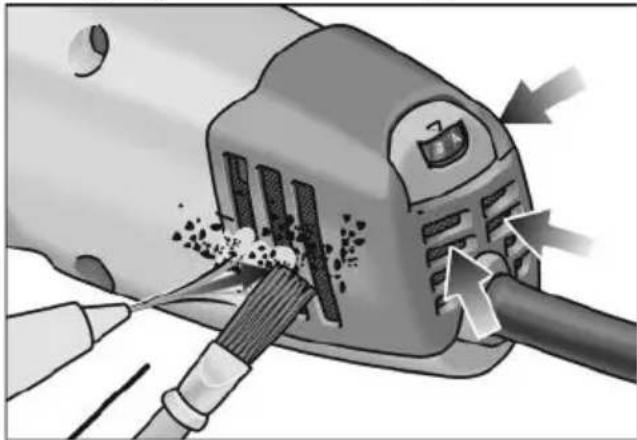

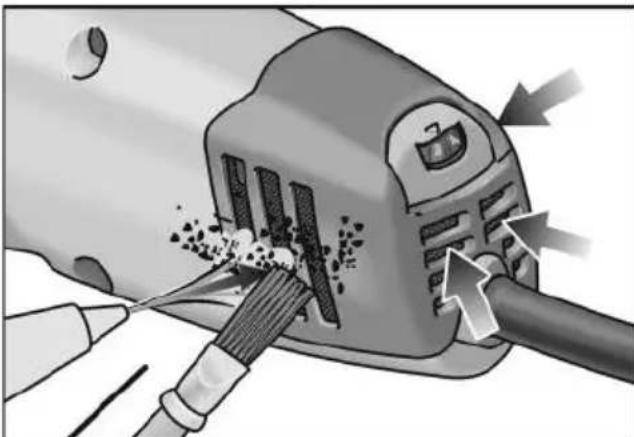

Reinigung Staubschutzkappe

Metalgitter der Luftschlitze mit einem Pinsel grob abpinseln.
Danach mit Druckluft in seitlicher Richtung abblasen.

■ Bei starker Verschmutzung, die Kappe ausclipsen, abnehmer und komplett mit Druckluft ausblasen.

Kohlenbürsten

Die Antriebseinheit ist mit Abschaltkohlen ausgestattet. Nach Erreichen der Verschleiggrenze der Abschaltkohlen wird das Elektrowerkzeug automatisch abgeschelt.

i HINWEIS

Zum Austausch nur Originalteile des Herstellers verwenden. Bei Verwendung von Fremdfabrikaten erlösen die Garantieverpflichtungen des Herstellers. Durch die hinteren Luftintrittsöffnungen kann das Kohlenfeuer während des Gebrauchs beobachtet werden. Bei starkem Kohlenfeuer das Gerät(sofort ausschalten.Antriebsinheit an eine vom Hersteller autorisierte Kundendienstwerkstatt übergeben.

Getriebe

HINWEIS

Die Schrauben am Getriebekopf während der Garantiezeit nicht losen. Bei Nichtbeachtung erloschen die Garantieverpflichtungen des Herstellers.

Reparaturen

Reparaturen ausschließlich durch eine vom Hersteller autorisierte Kundendienst-werkstatt ausführten halten.

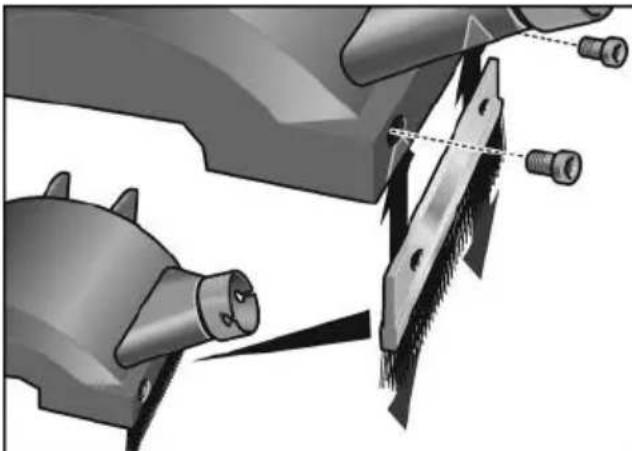

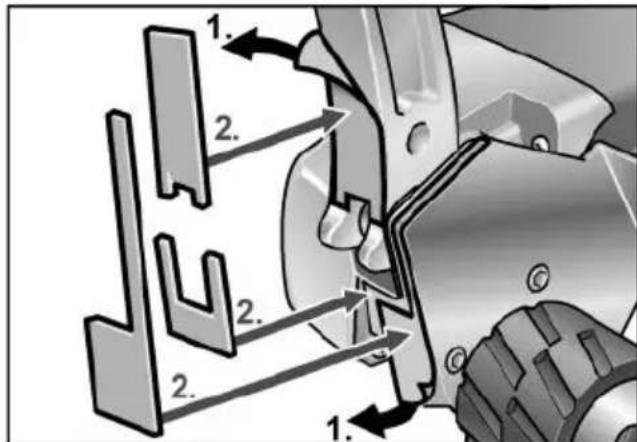

Austausch von Verschleißteilen

Während der Betriebszeit des Bandschleifer-Vorsatzes kommt es zur Abnutzung der Filzschoner an der Schwinge. Ersatzteile können über den Hersteller bzw. den Handler bezogen werden.

Ersatzteile und Zubehör

Weiteres Zubehör den Katalogen des Herstellers enthalten. Explosions-zeichnungen und Ersatzteillisten finden Sie auf unserer Homepage: www.flex-tools.com

Entsorgungshinweise

WARNING!

Ausgedierte Geräte durch Entfernen des Netzkabels unbrauchbar machen.

Nur fur EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäss Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht mussen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

HINWEIS

Uber Entsorgungsmöglichkeiten beim Fachhändler informieren!

C -Konformitat

Wir erklaren in alleiniger Verantwortung, dass das unter "Technische Daten" beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt: EN 62841 gemäß den Bestimmungen der Richtlinien 2014/30/EU, 2006/42/EG, 2011/65/EU. Verantwortlich für technische Unterlagen: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

15.12.2020
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Haftungsausschluss

Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch Unterbrechung des Geschäftsbetriebes, die durch das Produkt oder die nicht mögliche Verwendung des Produktes verursacht wurden. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäß Verwendung oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

Contents

FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

Staubschutzkappe anbringen

Die Staubschutzkappe aufstecken, bis sie hörbar einrastet.

Reinigung Staubschutzkappe

Metalgitter der Luftschlitze mit einem Pinsel grob abpinseln.
Danach mit Druckluft in seitlicher Richtung abblasen.

Bei starker Verschmutzung, die Kappe ausclipsen, abnehmer und komplett mit Druckluft ausblasen.

Balais de charbon

FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH, R & D

Bahnhofstrasse 15, D-71711 Steinheim/Murr

FLEX-Elektrowerkzeuge GmbH

Bahnhofstrasse 15, D-71711 Steinheim/Murr
