BRE 143 125 Set - șlefuitor Flex - Manual de utilizare gratuit

MANUAL DE UTILIZARE BRE 143 125 Set Flex

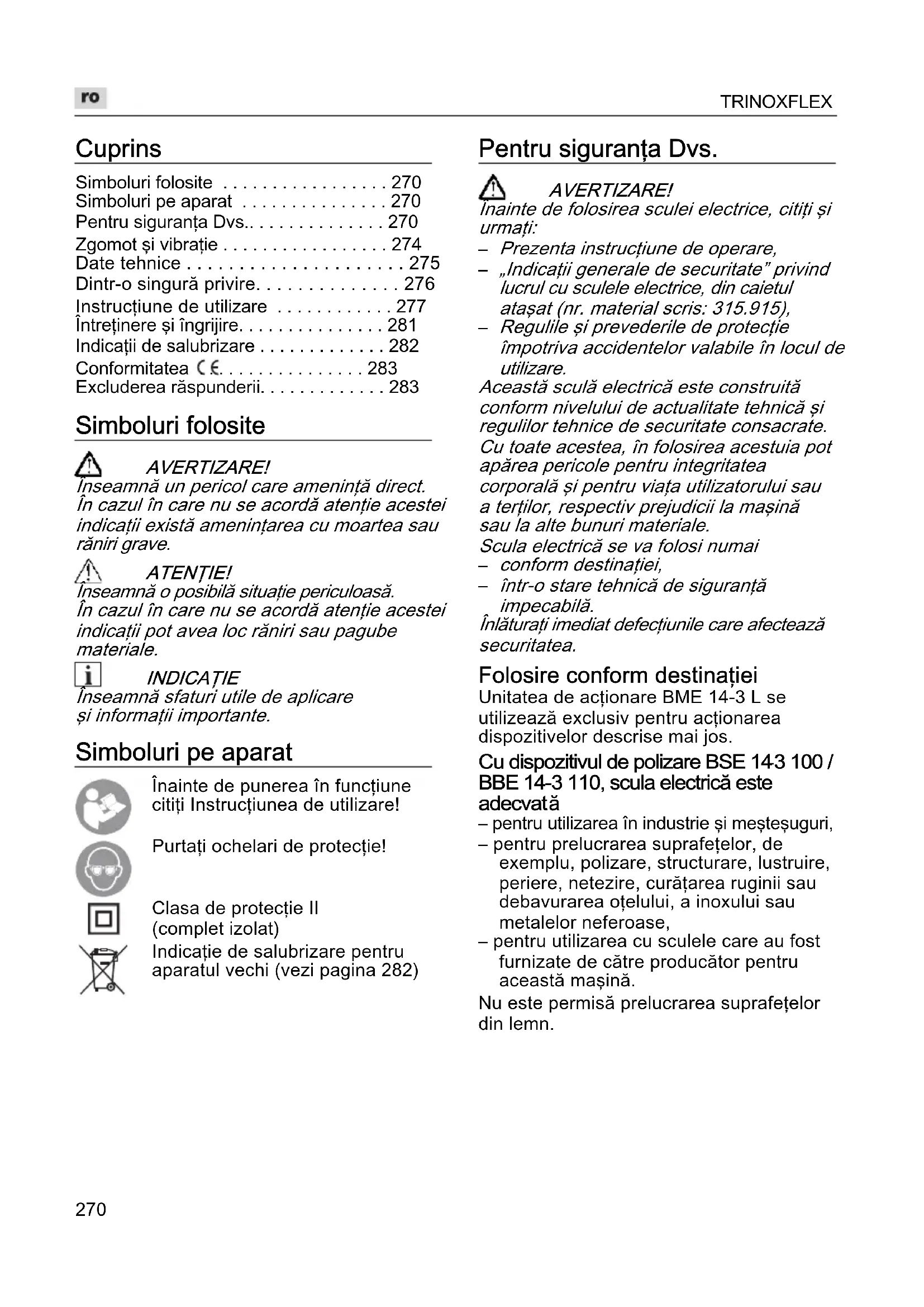

• Cuprins Simboluri folosite p. 270
• Simboluri pe aparat p. 270
• Pentru siguranţa Dvs p. 270
• Zgomot şi vibraţie p. 274
• Date tehnice p. 275
• Dintr-o singură privire p. 276
• Instrucţiune de utilizare p. 277
• Întreţinere şi îngrijire p. 281
• Indicaţii de salubrizare p. 282
• Conformitatea p. 283
• Excluderea răspunderii Simboluri folosite AVERTIZARE! Înseamnă un pericol care ameninţă direct. În cazul în care nu se acordă atenţie acestei indicaţii există ameninţarea cu moartea sau răniri grave. ATENŢIE! Înseamnă o posibilă situaţie periculoasă. În cazul în care nu se acordă atenţie acestei indicaţii pot avea loc răniri sau pagube materiale. INDICAŢIE Înseamnă sfaturi utile de aplicare şi informaţii importante. Simboluri pe aparat Înainte de punerea în funcţiune citiţi Instrucţiunea de utilizare! Purtaţi ochelari de protecţie! Clasa de protecţie II (complet izolat) Indicaţie de salubrizare pentru aparatul vechi (vezi pagina 282) Pentru siguranţa Dvs. AVERTIZARE! Înainte de folosirea sculei electrice, citiţi şi urmaţi: p. 283

Prezenta instrucţiune de operare,

„Indicaţii generale de securitate” privind lucrul cu sculele electrice, din caietul ataşat (nr. material scris: 315.915),

Regulile şi prevederile de protecţie împotriva accidentelor valabile în locul de utilizare. Această sculă electrică este construită conform nivelului de actualitate tehnică şi regulilor tehnice de securitate consacrate. Cu toate acestea, în folosirea acestuia pot apărea pericole pentru integritatea corporală şi pentru viaţa utilizatorului sau a terţilor, respectiv prejudicii la maşină sau la alte bunuri materiale. Scula electrică se va folosi numai

conform destinaţiei,

într-o stare tehnică de siguranţă impecabilă. Înlăturaţi imediat defecţiunile care afectează securitatea. Folosire conform destinaţiei Unitatea de acţionare BME 14-3 L se utilizează exclusiv pentru acţionarea dispozitivelor descrise mai jos. Cu dispozitivul de polizare BSE 14

3 100 / BBE 14-3 110, scula electrică este adecvat

– pentru utilizarea în industrie şi meşteşuguri, – pentru prelucrarea suprafeţelor, de exemplu, polizare, structurare, lustruire, periere, netezire, curăţarea ruginii sau debavurarea oţelului, a inoxului sau metalelor neferoase, – pentru utilizarea cu sculele care au fost furnizate de către producător pentru această maşină. Nu este permisă prelucrarea suprafeţelor din lemn.TRINOXFLEX

Cu dispozitivul de şlefuit BRE 14-3 125, scula electrică este adecvată – pentru utilizarea în industrie şi meşteşuguri, – pentru finisarea ţevilor din inox, a balustradelor rotunde, – pentru şlefuirea barelor profilate rotunde şi a ţevilor în general, – utilizării cu benzi de şlefuit şi accesoriile specificate în acest manual sau recomandate de producător. Instrucţiuni de siguranţă pentru scula electrică cu dispozitiv de polizare AVERTIZARE! Citiţi toate indicaţiile de siguranţă, instrucţiunile, figurile şi specificaţiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electro- cutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de siguranţă şi instrucţiunile în vederea utilizărilor viitoare. Instrucţiuni generale de siguranţă pentru şlefuire cu şmirghel, lustruire şi pentru lucrul cu peria de sârmă

Această sculă electrică se va utiliza ca maşină de şlefuit cu şmirghel, maşină de lustruit şi perie de sârmă. Respectaţi toate avertismen-tele, instrucţiunile, reprezentările şi datele primite împreună cu scula electrică. În cazul în care nu veţi respecta următoarele instrucţiuni, se poate ajunge la electrocutare, incendii şi/ sau răniri grave.

Această sculă electrică nu este adecvată pentru şlefuire şi debavurare. Utilizările care nu sunt recomandate pentru această sculă electrică pot cauza situaţii periculoase şi răniri.

Nu folosiţi accesorii care nu sunt prevăzute şi recomandate în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriul respectiv poate fi montat pe scula dumneavoastră electrică nu garantează în niciun caz utilizarea lui sigură.

Turaţia admisă a accesoriului trebuie să fie cel puţin egală cu turaţia maximă indicată pe scula electrică. Un accesoriu care se roteşte mai repede decât este admis, se poate rupe, iar bucăţile desprinse pot zbura în toate părţile.

Diametrul exterior şi grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greşit dimensionate nu pot fi protejate sau controlate în suficientă măsură.

Accesoriile prevăzute cu inserţie filetată trebuie trebuie să se potrivească exact pe filetul arborelui de polizat. La accesoriile montate prin flanşe, diametrul găurii accesoriului trebuie să se porivească cu diametrul de prindere al flanşei. Accesoriile care nu sunt fixate exact la scula electrică, se rotesc neuniform, vibrează foarte puternic şi pot duce la pierderea controlului.

Nu folosiţi dispozitive de lucru deteriorate. Înainte de fiecare utilizare controlaţi dacă dispozitivele de lucru ca discurile de şlefuit nu sunt sparte şi fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte tocite, dacă periile de sârmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificaţi dacă nu s-a deteriorat sau folosiţi un dispozitiv de lucru nedeteriorat. După ce aţi controlat şi montat dispozitivul de lucru, ţineţi persoanele aflate în preajmă în afara planului de rotaţie al dispozitivului de lucru şi lăsaţi scula electrică să funcţioneze un minut la turaţia nominală. De cele mai multe ori, dispozitivele de lucru deteriorate se rup în această perioadă de probă.

Purtaţi echipament personal de protecţie. Înfuncţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicaţii. Masca deTRINOXFLEX

protecţie împotriva prafului sau masca de protecţie a respiraţiei trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pierde auzul.

Aveţi grijă ca celelalte persoane să păstreze o distanţă sigură faţă de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecţie. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat şi provoca răniri chiar în afara sectorului direct de lucru.

Prindeţi scula electrică numai de mânerele izolate atunci când executaţi lucrări pe parcursul cărora dispozitivul de lucru poate nimeri conductori electrici ascunşi sau propriul cablu de alimentare. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutrare.

Ţineţi cablul de alimentare departe de accesoriile care se rotesc. Dacă pierdeţi controlul asupra maşinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau braţul dumneavoastră poate nimeri sub accesoriul care se roteşte.

Nu puneţi niciodată jos scula electrică înainte ca accesoriul să se fi oprit complet. Accesoriul care se roteşte poate ajunge în contact cu suprafaţa de sprijin, fapt care vă poate face să pierdeţi controlul asupra sculei electrice.

Nu lăsaţi scula electrică să funcţioneze în timp ce o transportaţi. În urma unui contact accidental cu accesoriul care se roteşte, acesta vă poate prinde îmbrăcămintea şi chiar pătrunde în corpul dumneavoastră.

Curăţaţi regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.

Nu folosiţi scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale.

Nu folosiţi accesorii care necesită agenţi de răcire lichizi. Folosirea apei sau a altor agenţi de răcire lichizi poate duce la electrocutare. Recul şi avertismente corespunzătoare Reculul este reacţia bruscă apărută la agăţarea sau blocarea unui accesoriu care se roteşte, cum ar fi un disc de şlefuit, un disc abraziv, o perie de sârmă, etc. Agăţarea sau blocarea duce la oprirea bruscă a accesoriului care se roteşte. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcţiei de rotaţie a accesoriului. Dacă, de exemplu, un disc de şlefuit se agaţă sau se blochează în piesa de lucru, marginea discului de şlefuit care penetrează direct piesa de lucru se poate agăţa în aceasta şi duce astfel la smulgerea discului de şlefuit sau poate provoca recul. Discul de şlefuit se va deplasa către operator sau în sens opus acestuia, în funcţie de direcţia de rotaţie a discului în punctul de blocare. În această situaţie discurile de şlefuit se pot chiar rupe. Un recul este consecinţa utilizării greşite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare.

Ţineţi bine scula electrică şi aduceţi-vă corpul şi braţele într-o poziţie în care să puteţi controla forţele de recul. Folosiţi întotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asupra forţelor de recul sau a momentelor de reacţie la turaţii înalte. Operatorul poate stăpâni forţele de recul şi de reacţie prin măsuri preventive adecvate.

Nu apropiaţi niciodată mâna de accesoriile aflate în mişcare de rotaţie. În caz de recul accesoriul se poate deplasa peste mâna dumneavoastră.

Evitaţi să staţionaţi cu corpul în zona de mişcare a sculei electrice în caz de recul. Reculul proiectează scula electrică într-o direcţie opusă mişcării discului de şlefuit din punctul de blocare.TRINOXFLEX

Lucraţi extrem de atent în zona colţurilor, muchiilor ascuţite, etc. Împiedicaţi ricoşarea accesoriului de pe piesa de lucru şi blocarea acestuia. Accesoriul aflat în mişcare de rotaţie are tendinţa să se blocheze în colţuri, pe muchii ascuţite sau când ricoşează în urma izbirii. Aceasta duce la pierderea controlului sau la recul.

Nu folosiţi pânze de ferăstrău pentru lemn sau pânze dinţate. Asemenea dispozitive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electrice. Avertismente speciale privind şlefuirea cu hârtie abrazivă Nu întrebuinţaţi foi abrazive supra- dimensionate ci respectaţi indicaţiile fabricantului privitoare la dimensiunile foilor abrazive. Foile abrazive care depăşesc marginile discului abraziv, pot cauza răniri precum şi agăţarea, ruperea foilor abrazive, sau pot duce la recul. Avertismente speciale privind operaţiile de lustruire Nu admiteţi părţi libere ale capotei de lustruit, în special şnururi de fixare. Stivuiţi sau scurtaţi şnururile de fixare. Şnururi de fixare libere antrenate în rotire vă pot prinde degetele sau se pot prinde în piesa de lucru. Avertismente speciale privind lucrul cu periile de sârmă

Ţineţi seama de faptul că peria de sârmă pierde bucăţi de sârmă chiar în timpul utilizării obişnuite. Nu suprasolicitaţi firele de sârmă printr-o apăsare prea puternică. Bucăţile de sârmă desprinse pot pătrunde cu uşurinţă prin îmbrăcămintea subţire şi/ sau în piele.

Dacă se recomandă o apărătoare de protecţie, împiedicaţi contactul dintre apărătoarea de protecţie şi peria de sârmă. Discurileperie şi periileoală îşi pot mări diametrul sub acţiunea presiunii de apăsare şi a forţelor cenrifuge. Instrucţiuni de siguranţă pentru scula electrică cu dispozitiv de şlefuit cu bandă AVERTIZARE! Citiţi toate indicaţiile de siguranţă, instrucţiunile, figurile şi specificaţiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electro- cutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de siguranţă şi instrucţiunile în vederea utilizărilor viitoare. Apucaţi aparatul de suprafeţele de prindere izolate, deoarece banda de şlefuit ar putea atinge cablul de reţea. Deteriorarea unui cablu aflat sub tensiune poate pune sub tensiune părţile metalice ale aparatului şi provoca electrocutarea. Nu utilizaţi scula electrică în cazul în care cablul acesteia este deteriorat. În cazul în care cablul suferă deteriorări în timpul lucrului, nu îl atingeţi şi scoateţi fişa de reţea. Cablurile deteriorate cresc riscul de electrocutare. Utilizaţi scula electrică numai pentru şlefuire uscată. Pătrunderea apei în aparatul electric creşte riscul de electrocutare. În timpul lucrului, ţineţi cu ambele mâini scula electrică. Mânerul trebuie să fie montat! Conectaţi maşina numai după ce aţi apucat-o cu ambele mâini. Nu atingeţi banda de şlefuit aflată în mişcare. În zona rolelor de întoarcere există pericolul de vătămare prin strivire. Din cauza modului de funcţionare şi a flexibilităţii asigurate pentru aparat, aceste locuri periculoase nu pot fi acoperite complet. Pulberile emise de materiale precum vopselele cu plumb, anumite esenţe de lemn, minerale şi metale pot pune în pericol sănătatea operatorului şi a persoanelor aflate în apropiere. Inhalarea acestor pulberi sau contactul cu acestea pot produce afecţiuni ale căilor respiratorii şi/sau reacţii alergice. – Asiguraţi ventilarea corespunzătoare a locului de muncă! – Dacă este posibil, utilizaţi un sistem extern de aspirare a prafului.TRINOXFLEX

– Este recomandată utilizarea unei măşti de protecţie a sistemului respirator, din clasa de filtrare P2.

Nu prelucraţi materiale la care se eliberează substanţe vătămătoare pentru sănătate (de ex. azbest).

Nu şlefuiţi sau debitaţi niciodată metale uşoare care au un conţinut de magneziu de peste 80%. Pericol de incendiu!

În cazul aparatelor utilizate în aer liber sau expuse contactului cu pulberi metalice intense, legaţi-le printr-un întrerupător de protecţie împotriva curenţilor (curent de declanşare de maxim 30 mA). Nu utilizaţi benzi de şlefuit uzate, rupte sau foarte încărcate. Benzile de şlefuit deteriorate se pot rupe, putând fi astfel proiectate în exterior şi provoca vătămări corporale.

Înainte de utilizare, verificaţi montarea şi fixarea corectă a sculelor de şlefuit. Conectaţi aparatul fără sarcină timp de 30 de secunde!

Întrerupeţi imediat proba de funcţionare dacă se produc vibraţii considerabile sau se constată alte prejudicii. Examinaţi maşina pentru a stabili cauza producerii acestora.

Nu suprasolicitaţi scula electrică astfel încât aceasta să se oprească sau banda de şlefuit să înceapă să patineze.

Înainte de depozitare, deconectaţi scula electrică şi lăsaţi-o să funcţioneze până la oprire.

Nu strângeţi într-o menghină scula electrică.

Dirijaţi cablul de reţea întotdeauna spre spate, la distanţă de scula electrică.

Strângeţi piesa dacă nu este cuplată sau fixată sigur prin masa proprie.

Depozitaţi şi manevraţi sculele de şlefuit conform instrucţiunilor producătorului. Alte indicaţii de securitate Utilizaţi numai cabluri prelungitoare avizate pentru spaţii exterioare. Pentru marcarea aparatului, utilizaţi numai plăcuţe adezive. Nu practicaţi găuri în carcasă. Tensiunea reţelei trebuie să coincidă cu tensiunea indicată pe plăcuţa de fabricaţie. Zgomot şi vibraţie INDICAŢIE! Extrageţi valorile pentru nivelul de zgomot evaluat după curba de filtrare A, precum şi valorile totale ale vibraţiei din tabelul „Date tehnice”. Valorile zgomotului şi vibraţiei au fost determinate conform EN 62841. ATENŢIE! Valorile de măsură indicate sunt valabile numai pentru aparate noi. La utilizarea zilnică valorile zgomotului şi vibraţiei se modifică. INDICAŢIE! Nivelul vibraţiei indicat în aceste instrucţiuni a fost măsurat conform unei proceduri de măsurare normate în EN 62841 şi poate fi folosit pentru compararea uneltelor electrice între ele. El este indicat şi pentru o apreciere aproximativă a încărcării cu vibraţii. Nivelul de vibraţie indicat reprezintă aplicaţiile principale ale uneltei electrice. Dacă unealta electrică este utilizată pentru alte aplicaţii, cu scule de schimb care se abat sau care sunt insuficient întreţinute, nivelul de vibraţii se poate abate. Aceasta poate mări considerabil încărcarea cu vibraţii în întreg timpul de lucru. Pentru o apreciere corectă a încărcării cu vibraţii ar trebui luat în considerare şi timpul în care aparatul a fost oprit sau funcţio-nează fără să fie utilizat efectiv. Aceasta poate reduce considerabil încărcătura de vibraţii pe timpul de lucru total. Stabiliţi măsuri de siguranţă suplimentare pentru protecţia deserventului înainte de acţiunea vibraţiilor ca de exemplu: întreţinerea uneltei electrice şi a sculelor de schimb, ţinerea mâinilor calde, organizarea proceselor de lucru. ATENŢIE! La o presiune acustică de peste 85 dB(A) purtaţi protecţie pentru auz.TRINOXFLEX

Date tehnice Tipul aparatului Maşină de polizare BSE 14-3 100 BBE 14-3 110 Maşină de şlefuit cu bandă BRE 14-3 125 Preluare de putere (--> 110 V)

(1150) Turaţia nominală rot/min 4300 Turaţia de mers în gol rot/min 1000 – 3500 Ø maxim al sculei mm 125 – Lăţimea sculei mm 100 – Adaptorul sculei mm 19 – Dimensiunile benzii (lungimea x lăţimea) mm – 760 x 40 Viteza benzii m/s – 3,5 – 10,0 Greutatea corespunzătoare „EPTA Procedure 01/2003” Acţionare fără dispozitive şi cabluri kg 2,1 Acţionare cu dispozitiv (fără cablu) kg 2,9 3,6 Gradul de protecţie II/ Nivelul de zgomot evaluat după curba de filtrare A corespunzător EN 62841 (a se vedea „Zgomot şi vibraţie”) Nivelul presiunii acustice L

dB(A) 93,1 93,5 Incertitudine K db 3,0 Valoarea totală a vibraţiei corespunzătoare EN 62841 (a se vedea „Zgomot şi vibraţie”) Valoarea emisiei a

Dintr-o singură privire Unitate de acţionare BME 14-3L 1 Cap de transmisie 2 Cuplă rapidă pentru dispozitive 3 Comutator basculant Pentru conectare şi deconectare. Cu poziţie fixată pentru regim de funcţionare permanentă. 4 Roată de reglare pentru preselectarea turaţiei 5 Cablu de reţea 4,0 m cu ştecher de reţea 6 Capac de protecţie împotriva prafului 7 Plăcuţă de fabricaţie

Dispozitiv de şlefuit cu bandă BRE 14-3 125 8 Scripete cu bandă de ghidare 9 Mâner 10 Protecţie pentru mână 11 Pârghie Închidere cu resort pentru tensionarea benzii abrazive. 12 Scripete cu bandă de ghidare 13 Rolă de acţionare fără bandă de ghidare 14 Pârghie de deblocare pentru cuplă rapidă 15 Pârghie de tensionare pentru cuplă rapidă Dispozitiv de polizare BSE 14-3 100 / BBE 14-3 110 16 Şurub de blocare pentru opritor paralel 17 Opritor paralel 18 Capotă de protecţie 19 Adaptorul sculei 20 Mâner 21 Inel de blocare pentru fixarea capacului 22 Distanţiere

23 Bucşă din cauciuc

25 Capac de protecţie cu sistem de aspirare 26 Şurub opritor

inclusă în setTRINOXFLEX

Instrucţiune de utilizare AVERTIZARE! Înainte de efectuarea oricăror intervenţii asupra sculei electrice, scoateţi fişa de reţea. Înaintea punerii în funcţiune Dezasamblaţi unitatea de acţionare şi dispozitivele, verificaţi dacă pachetul de livrare este complet şi dacă s-au produs deteriorări în timpul transportului. Montarea dispozitivelor

Aşezaţi dispozitivul dorit pe o suprafaţă de lucru plană, cu cupla rapidă orientată în sus

Deschideţi pârghia de tensionare de pe dispozitiv. Aşezaţi unitatea de acţionare în poziţia dorită pe dispozitiv şi apăsaţi în jos până când se emite un clic sonor (1.). Închideţi pârghia de tensionare sau strângeţi ferm şurubul de blocare (2.). INDICAŢIE Dinţii cuplei rapide de la unitatea de acţionare şi dispozitiv se cuplează automat la pornire. Demontarea dispozitivelor Deschideţi pârghia de tensionare de pe dispozitiv sau desfiletaţi şurubul de blocare (1.). Apăsaţi şi ţineţi strâns maneta de deblocare (2.).

Ridicaţi unitatea de acţionare de pe dispozitiv (

Dispozitiv de polizare BSE 14-3100 / BBE 14-3 110 AVERTIZARE! Înainte de efectuarea oricăror intervenţii asupra sculei electrice, scoateţi fişa de reţea.TRINOXFLEX

Montarea capotei de protecţie ATENŢIE! Dispozitivul de polizare poate fi acţionat doar cu capota de protecţie montată. Deschideţi inelul de blocare pentru fixarea capotei. Aşezaţi capota de protecţie (1.). Închideţi inelul de blocare pentru fixarea capotei (2.). Introduceţi şurubul opritor (3.). Fixarea sculei Suportul sculei permite înlocuirea acesteia fără utilizarea altor scule. Scoateţi fişa de reţea.

Apăsaţi piedica axului şi ţineţi-o apăsată (

Împingeţi scula pe suport (îmbinare nut şi feder) (2.). Apăsaţi scula în jos contra presiunii arcului (3.) şi rotiţi în sens orar (4.). Suportul sculei este blocat. INDICAŢIE Suportul sculei are o lăţime de 100 mm. În funcţie de lăţimea sculei, trebuie aşezate mai multe scule sau diferenţele de lăţime se echilibrează cu ajutorul distanţierelor. Exemple:

Roată de polizare 50 mm lăţime: 2 scule

Perii de sârmă 70 mm lăţime: distanţiere

Disc de lustruit 10 mm lăţime: ............... ...............................8 scule şi distanţiere Introduceţi fişa de reţea în priză. Porniţi scula electrică (fără blocare) şi lăsaţi-o să funcţioneze timp de aproximativ 30 de secunde. Controlaţi descentrările şi vibraţiile. Opriţi scula electrică. Utilizaţi opritorul paralel Opritorul paralel asigură stabilitatea direcţională la prelucrarea profilelor. Desfaceţi şurubul de blocare de la opritorul paralel (1.). Reglaţi opritorul paralel (2.). Strângeţi din nou şurubul de fixare. Montarea capacului de protecţie împotriva prafului Aşezaţi capacul de protecţie împotriva prafului astfel încât să se fixeze sonor.TRINOXFLEX

Utilizarea bucşei din cauciuc Bucşa din cauciuc este adecvată în special pentru şlefuirea contururilor, deoarece se poate adapta la forma suprafeţelor pieselor de prelucrat. Împingeţi manşonul de şlefuit peste bucşa din cauciuc neumflată. Scoateţi capacul ventilului. Umflaţi cu ajutorul pompei de aer bucşa din cauciuc. Pentru dezumflare, deschideţi ventilul de la partea din spate a capacului ventilului. INDICAŢIE Dacă granulaţia de la manşonul de şlefuit trebuie schimbată foarte des, este recomandată utilizarea unei a doua bucşe din programul de accesorii. Instrucţiuni de utilizare a dispozitivului de polizare ATENŢIE! După deconectare, scula electrică continuă să funcţioneze pentru scurt timp. Prelucrarea suprafeţelor plane: Ţineţi ferm cu ambele mâini scula electrică. Pentru finisarea decorativă a suprafeţelor: Aşezaţi cu atenţie scula electrică pe suprafaţa de prelucrat şi deplasaţi-o înainte şi înapoi cu mişcări liniare. Racordarea unei instalaţii de aspirare INDICAŢIE Este recomandată utilizarea unui aspirator special FLEX din clasa M. Fixaţi furtunul de aspirare la ştuţul de racord al capacului de protecţie. Fixaţi cablul de racordare cu suporturile de cablu (3 bucăţi) din pachetul de livrare la furtunul de aspirare. Racordaţi furtunul de aspirare la instalaţia de aspirare. Respectaţi instrucţiunile din manualul de utilizare a instalaţiei de aspirare! Controlaţi sistemul de fixare! Dacă este necesar, utilizaţi un adaptor special. INDICAŢIE Dacă aspiratorul dumneavoastră necesită un ştuţ de racord special (adică un alt fel de ştuţ de racord decât ştuţurile de racord standard de 32 mm/36 mm disponibile în pachetul de livrare al sculei electrice), adresaţi-vă reprezentanţei de unde aţi achiziţionat aspiratorul utilizat în vederea achiziţionării unui adaptor corespunzător.TRINOXFLEX

Dispozitiv de şlefuit cu bandă BRE 14-3125 AVERTIZARE! Înainte de efectuarea oricăror intervenţii asupra sculei electrice, scoateţi fişa de reţea. Montarea sau înlocuirea benzii de şlefuit ATENŢIE! Ţineţi cont de sensul de rulaj prestabilit al benzii! Sensul de rulaj trebuie să coincidă cu cel indicat de săgeata indicatoare a sensului de rulaj de pe capul transmisiei. Scoateţi fişa de reţea. Apăsaţi mânerul în direcţia rolei de acţionare şi menţineţi-l apăsat. Aşezaţi banda de şlefuire peste role. Eliberaţi mânerul. Verificaţi dacă banda este complet aşezată pe role. Repoziţionarea mânerului Pentru lucrul în locurile greu accesibile, de exemplu, balustrade montate pe pereţi, sistemul de prindere poate fi montat pe cealaltă parte a mânerului. Instrucţiuni de lucru pentru dispozitivul de şlefuit cu bandă ATENŢIE! După deconectare, scula electrică continuă să funcţioneze pentru scurt timp. O maşină de şlefuit cu bandă prezintă următoarele avantaje faţă de un disc de şlefuit: – şlefuire mai rece, – finisare curată fără şanţuri, – capacitate mare de eliminare, – productivitate înaltă prin unghi mare de îmbinare (în funcţie de diametru)

Şlefuirea: INDICAŢIE După aplicarea pe piesa de lucru şi înainte de pornirea maşinii, verificaţi dacă banda este complet aşezată pe role. – Prelucrarea ţevilor este efectuată între rolele 11 şi 12. – Unghiul de îmbinare şi capacitatea de eliminare pot fi modificate la presiunea de contact. – Cu cât este mai mic diametrul ţevii, cu atât este mai mare unghiul de îmbinare posibil. Dimensiunea maximă posibilă a unghiului este de 270°. Impermeabilizarea: Mulţi producători recomandă impermeabili- zarea cu un spray de protecţie a suprafeţelor gata prelucrate (a se vedea Accesoriile pentru oţel superior Flex). Pentru informaţii suplimentare privind produsele oferite de producător, accesaţi www.flex-tools.com .TRINOXFLEX

Pornirea şi oprirea Scurtă funcţionare fără fixare Împingeţi comutatorul basculant înainte şi ţineţi-l strâns. Pentru deconectare eliberaţi comutatorul basculant. Funcţionare de durată cu fixare

Împingeţi comutatorul basculant înainte (

şi lăsaţi-l să se fixeze în poziţie prin apăsare pe capătul din faţă (2.). Pentru deconectare, deblocaţi comuta-torul basculant prin apăsare pe capătul din spate. INDICAŢIE! După o cădere de curent aparatul conectat nu porneşte din nou. Preselectarea vitezei de rotaţie Viteza de lucru poate fi adaptată progresiv prin intermediul rotiţei de reglare, în funcţie de caracteristicile materialelor. Întreţinere şi îngrijire AVERTIZARE! Înainte de efectuarea oricăror intervenţii asupra sculei electrice, scoateţi fişa de reţea. Curăţare AVERTIZARE! La prelucrarea de metale la utilizarea extremă se poate depune praf conducător de electricitate în interiorul carcasei. Afectarea izolaţiei de protecţie! Utilizaţi maşina cu întrerupător de protecţie contra curentului vagabond (Curent de declanşare 30 mA). Curăţaţi aparatul şi fantele de aerisire în mod regulat. Frecvenţa depinde de materialul prelucrat şi de durata utilizării. Suflaţi regulat interiorul carcasei cu aer sub presiune uscat.TreaptăViteza de rotaţie a dispozitivului de polizare [U/min]Viteza benzii dispozitivului de şlefuit [m/s]1 1000 3,52 1500 4,83 2000 6,14 2500 7,45 3000 8,76 3500 10,0TRINOXFLEX

Curăţarea capacului de protecţie împotriva prafului Curăţaţi grosier cu o perie grilajul metalic al fantelor de ventilaţie. Apoi suflaţi cu aer comprimat în lateral. În cazul depunerilor persistente de murdărie, declipsaţi capacul, scoateţi-l şi suflaţi-l complet cu aer comprimat. Perii de cărbune Unitatea de acţionare este dotată cu perii din cărbune. După atingerea limitei de uzură a cărbunilor de deconectare, aparatul se deconectează automat. INDICAŢIE! Folosiţi numai piesele originale ale produ- cătorului pentru schimb. La folosirea de fabricate străine se sting obligaţiile de garanţie ale producătorului. Prin orificiile de intrare a aerului din spate poate fi observant focul cărbunelui în timpul utilizării. În caz de ardere intensă a cărbunilor deconectaţi imediat aparatul. Predaţi unitatea de acţionare unui atelier de service autorizat de producător. Transmisia INDICAŢIE! Nu desfaceţi şuruburile de la capul de transmisie în timpul perioadei de garanţie. În caz de nerespectare se sting obligaţiile de garanţie ale producătorului. Reparaţii Lăsaţi ca reparaţiile să fie făcute exclusiv de un atelier de service pentru clienţi autorizat de producător. Înlocuirea pieselor de uzură În timpul funcţionării dispozitivului de şlefuit cu bandă, învelişul protector din fetru al mânerului se uzează treptat. Piesele de schimb pot fi achiziţionate de la producător sau de la distribuitor. Piese de schimb şi accesorii Găsiţi alte accesorii, în special scule de recti- ficat în cataloagele producătorului. Găsiţi desene de ansamblu explodat şi liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com Indicaţii de salubrizare AVERTIZARE! Faceţi neutilizabile aparatele care nu se mai întrebuinţează prin îndepărtarea cablului de reţea. Numai pentru ţările EU Nu aruncaţi uneltele electrice la gunoiul menajer! Conform Directivei Europene 2012/19/UE pentru aparatele electrice şi electronice vechi şi punerea în practică în legislaţia naţională uneltele electrice uzate trebuie să se colecteze separat şi trebuie predate unei refolosiri conforme cu mediul.TRINOXFLEX

INDICAŢIE! Informaţi-vă la comerciantul de specialitate despre posibilităţile de salubrizare! Conformitatea Noi declarăm pe proprie răspundere, că produsul descris în „Date tehnice” este în conformitate cu următoarele norme sau documente normative: EN 62841 conform prevederilor Directivei 2014/30/UE, 2006/42/CE, 2011/65/UE. Responsabili pentru documente tehnice: FLEX

71711 Steinheim/Murr Excluderea răspunderii Producătorul şi reprezentantul său nu răspund pentru defecte şi venitul nerealizat prin întreruperea activităţii, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului. Producătorul şi reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.TRINOXFLEX
