OSE 802 - Bruska Flex - Bezplatný návod k obsluze

NÁVOD K OBSLUZE OSE 802 Flex

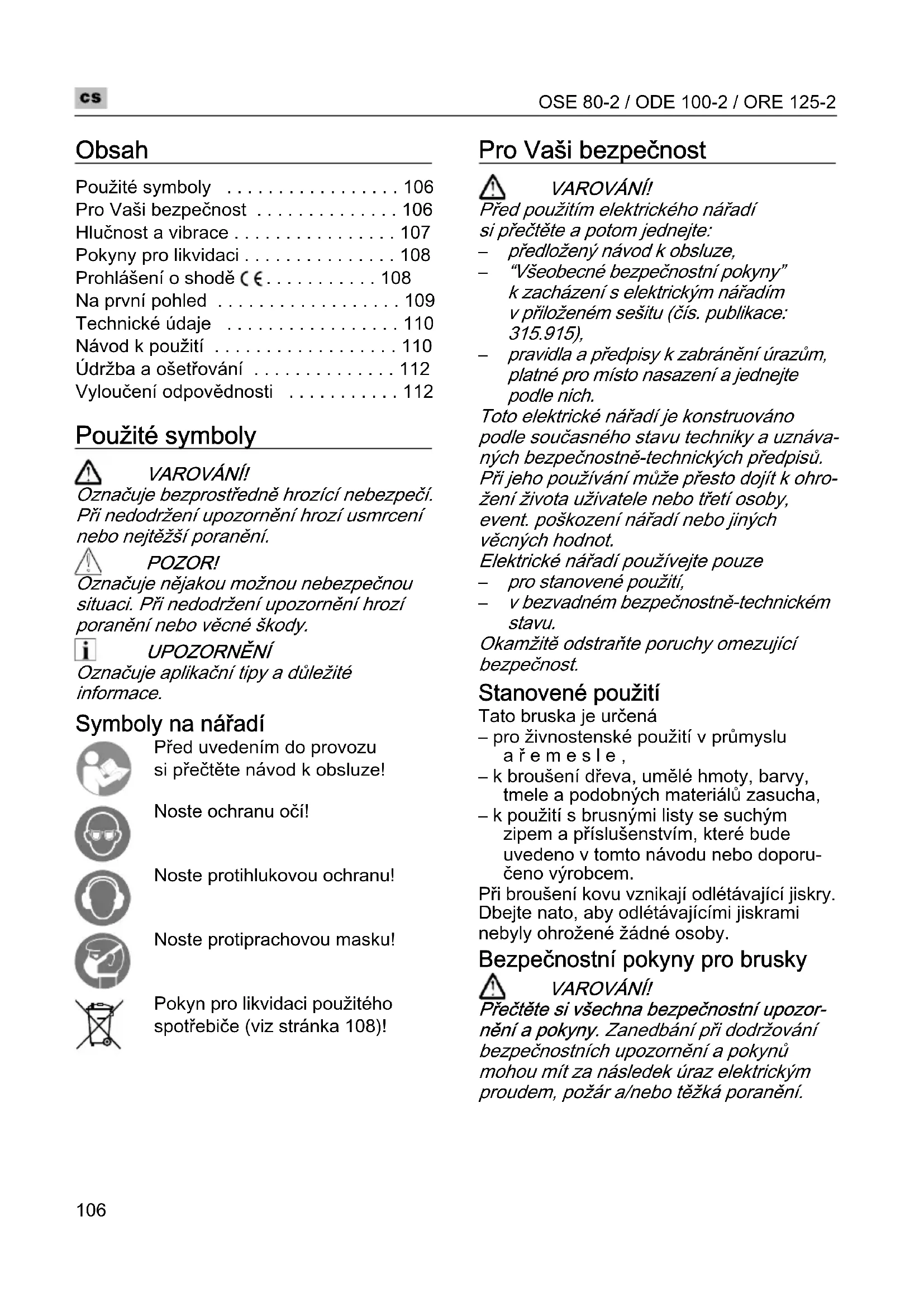

• Obsah Použité symboly p. 106
• Pro Vaši bezpečnost p. 106
• Hlučnost a vibrace p. 107
• Pokyny pro likvidaci p. 108
• Prohlášení o shodě p. 108
• Na první pohled p. 109
• Technické údaje p. 110
• Návod k použití p. 110
• Údržba a ošetřování p. 112
• Vyloučení odpovědnosti Použité symboly VAROVÁNÍ! Označuje bezprostředně hrozící nebezpečí. Při nedodržení upozornění hrozí usmrcení nebo nejtěžší poranění. POZOR! Označuje nějakou možnou nebezpečnou situaci. Při nedodržení upozornění hrozí poranění nebo věcné škody. UPOZORNĚNÍ Označuje aplikační tipy a důležité informace. Symboly na nářadí Před uvedením do provozu si přečtěte návod k obsluze! Noste ochranu očí! Noste protihlukovou ochranu! Noste protiprachovou masku! Pokyn pro likvidaci použitého spotřebiče (viz stránka 108)! Pro Vaši bezpečnost VAROVÁNÍ! Před použitím elektrického nářadí si přečtěte a potom jednejte: p. 112

předložený návod k obsluze,

“Všeobecné bezpečnostní pokyny” k zacházení s elektrickým nářadím v přiloženém sešitu (čís. publikace: 315.915),

pravidla a předpisy k zabránění úrazům, platné pro místo nasazení a jednejte podle nich. Toto elektrické nářadí je konstruováno podle současného stavu techniky a uznáva- ných bezpečnostně-technických předpisů. Při jeho používání může přesto dojít k ohro- žení života uživatele nebo třetí osoby, event. poškození nářadí nebo jiných věcných hodnot. Elektrické nářadí používejte pouze

pro stanovené použití,

v bezvadném bezpečnostně-technickém stavu. Okamžitě odstraňte poruchy omezující bezpečnost. Stanovené použití Tato bruska je určená – pro živnostenské použití v průmyslu ařemesle, – k broušení dřeva, umělé hmoty, barvy, tmele a podobných materiálů zasucha, – k použití s brusnými listy se suchým zipem a příslušenstvím, které bude uvedeno v tomto návodu nebo doporu- čeno výrobcem. Při broušení kovu vznikají odlétávající jiskry. Dbejte nato, aby odlétávajícími jiskrami nebyly ohrožené žádné osoby. Bezpečnostní pokyny pro brusky VAROVÁNÍ! Přečtěte si všechna bezpečnostní upozor- nění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.OSE 80-2 / ODE 100-2 / ORE 125-2

Všechna bezpečnostní upozornění a pokyny si do budoucna uschovejte. Pozor nebezpečí požáru! Zabraňte přehřátí broušeného materiálu a brusky. Před pracovními přestávkami vždy vyprázdněte zásobník prachu. Brusný prach v prachovém pytlíku, mikro- filtru, papírovém pytlíku (nebo ve filtračním pytlíku, případně filtru vysavače) se za nepříznivých podmínek, jako jsou odléta- jící jiskry při broušení kovů, může samo- volně vznítit. Zvláštní nebezpečí vzniká tehdy, když se brusný prach smísí se zbytky laku, polyuretanu nebo jinými chemickými látkami a po dlouhé práci je broušený materiál horký. Nepoužívejte elektrické nářadí s poško- zeným kabelem. Nedotýkejte se poško- zeného kabelu a vytáhněte síťovou zástrčku, dojde-li během práce k poško- zení kabelu. Poškozené kabely zvyšují riziko úrazu elektrickým proudem. Používejte elektrické nářadí pouze pro broušení zasucha. Vniknutí vody do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem. Prach uvolněný z materiálů jako jsou nátěry obsahující olovo, některé druhy dřeva, minerály a kovy může vytvářet ohrožení pro obsluhující personál nebo v blízkosti se nacházející osoby. Vdechnutí nebo kontakt s tímto prachem může vést k onemocnění dýchacích cest a/nebo k alergickým reakcím. – Postarejte se o dobré větrání pracoviště! – Pokud možno používejte externí odsá- vání prachu. – Doporučuje se použití ochranné dýchací masky s třídou filtru P2. Zabezpečte obrobek. Obrobek držený upínacími zařízeními nebo ve svěráku je držen spolehlivěji než Vaší rukou. Udržujte Vaše pracoviště čisté. Zejména jsou nebezpečné materiálové směsi. Prach lehkých kovů může hořet nebo explodovat.

Neopracovávejte žádné materiály, ze kterých se uvolňují látky ohrožující zdraví (např. azbest).

Nikdy nebruste nebo neřezejte lehké kovy, jejichž obsah hořčíku je větší než 80%. Nebezpečí požáru!

Před použitím zkontrolujte správné namontování a upnutí brusných nástrojů. Zapněte nezatížené nařadí na 30 sekund!

Zkušební chod okamžitě přerušte, dojde-li ke značným vibracím nebo budou-li zjištěna jiná poškození. Zkontrolujte nářadí, abyste stanovili příčinu.

Před odložením elektrické nářadí vypněte a nechejte doběhnout.

Neupínejte elektrické nářadí do svěráku.

Veďte síťový kabel vždy směrem dozadu od elektrického nářadí. Další bezpečnostní upozornění

Používejte pouze prodlužovací kabely schválené pro venkovní oblast.

K označení nářadí používejte pouze nalepovací štítky. Nevrtejte žádné díry do tělesa nářadí.

Síťové napětí a napěťové údaje na typovém štítku musí být shodné. Hlučnost a vibrace Hodnoty hluku a vibrací byly zjištěny podle EN 60745. Hladina hluku nářadí vyhodnocená s filtrem A činí typicky: Celková hodnota vibrací: Akustický tlak

[dB(A)] Akustický výkon

VAROVÁNÍ! Uvedené naměřené hodnoty platí pro nová nářadí. Při denním nasazení se hodnoty hlučnosti a vibrací mění. UPOZORNĚNÍ Úroveň vibrací uvedená v těchto pokynech byla změřena měřicí metodou stanovenou normou EN 60745 a lze ji použít k vzájemnému srovnání elektrického nářadí. Je také vhodná pro předběžný odhad kmita- vého namáhání. Uvedená úroveň vibrací reprezentuje hlavní aplikace elektrického nářadí. Bude-li ovšem elektrické nářadí použito pro jiné aplikace, s odlišnými vloženými nástroji nebo nedostatečnou údržbou, může se úroveň vibrací lišit. Může to podstatně zvýšit kmitavé zatížení během celé pracovní doby. Pro přesné odhadnutí kmitavého namáhání se mají také zohlednit doby, ve kterých je nářadí vypnuto nebo sice běží, ale ve skutečnosti se nepoužívá. Může to podstatně redukovat kmitavé namáhání během celé pracovní doby. Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako například: údržba elektrického nářadí a vlože- ných nástrojů, udržování teploty rukou, organizace průběhu práce. POZOR! Při akustickém tlaku větším než 85 dB(A) noste ochranu sluchu. Pokyny pro likvidaci VAROVÁNÍ! Odstraněním síťového kabelu učiňte vysloužilé nářadí nepoužitelným. Pouze pro země EU Nevyhazujte elektrické nářadí do domovního odpadu! Podle evropské směrnice 2012/19/ES o elektrických a elektronických použitých spotřebičích a její realizace do národního práva se použité elektrické nářadí musí sbírat odděleně a dodávat do ekologické recyklace. UPOZORNĚNÍ O možnostech likvidace se informujte u Vašeho specializovaného obchodníka! Prohlášení o shodě Prohlašujeme na svou výlučnou odpovědnost, že výrobek popsaný v části “Technické údaje” je v souladu s následujícími normami nebo normativními dokumenty: EN 60745 podle ustanovení směrnic 2004/108/ES (do 19.04.2016), 2014/30/EU (od 20.04.2016), 2006/42/ES, 2011/65/ES. Zodpovědný za technické podklady: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Na první pohled 1Vypínač k zapnutí a vypnutí 2 Izolované povrchy rukojeti 3 Síťový kabel 4,0 m se síťovou zástrčkou 4 Nastavovací kolečko k regulaci počtu oscilací 5 Odsávací hrdlo 6 Typový štítek (není viditelný) 7 Brusná deska a) obdélníkový (OSE 80-2) b) kruhový (ORE 125-2) c) trojúhelníkový (ODE 100-2) 8 Mikrofiltrační box a) Pouzdro b) Filtrační vložka s krytemOSE 80-2 / ODE 100-2 / ORE 125-2

Technické údaje Návod k použití VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. Před uvedením do provozu Vybalte elektrické nářadí a zkontrolujte kompletnost dodávky a případně poško- zení vzniklá při přepravě. Nasazení/výměna brusného listu Brusná deska má přilnavý suchý zip a je proto výhradně konstruována pro použití brusných listů se suchým zipem. Vytáhněte síťovou zástrčku. Stáhněte použitý brusný list (1.). V případě potřeby očistěte brusnou desku od hrubých nečistot. Nasaďte nový brusný list (2.). Umístěte otvory v brusném listu shodně s otvory brusné desky. Lehkým přitlačením uchyťte brusný list přilnavým suchým zipem na brusný talíř. Odsávání prachu Používejte elektrické nářadí výhradně s odsáváním prachu. Zabrání se tím vysokému zatížení prachem v pracovním ovzduší a většímu znečistění na pracovišti. Brusný prach bude odsáván odsávacími kanály v brusné desce přímo na broušeném místě. Elektrické nářadí lze používat s vlastním integrovaným odsáváním nebo s připo- jeným odsávacím zařízením.

OSE 80-2 ODE 100–2 ORE 125-2

Typ nářadí Excentrická bruska Napětí V/Hz 230/50 Příkon W 200 Excentricita mm 2 Otáčky naprázdno min

8000–13000 Počet oscilací za chodu naprázdno min

16000–26000 Tvar brusné desky Obdélníkový Trojúhelníkový Kruhový Velikost brusné desky mm 80x130 100x145 Ø 125 Hmotnost (bez kabelu) kg 1,25 1,20 1,20 Třída ochrany II /OSE 80-2 / ODE 100-2 / ORE 125-2

Vlastní odsávání s mikrofiltračním boxem Nasaďte mikrofiltrační box až na doraz na odsávací hrdlo. Abyste zaručili optimální odsávání prachu, mikrofiltrační box včas vyprázdněte! Pravidelně čistěte filtrační vložku. Otáčivými pohyby stáhněte mikrofiltrační box z odsávacího hrdla. Sundejte kryt (bajonetový uzávěr) a vytáhněte s filtrační vložkou. Vyklepejte filtrační vložku na pevném podkladu. Vyčistěte měkkým kartáčem lamely. Vyprázdněte pouzdro mikrofiltračního boxu. Znovu namontujte mikrofiltrační box. Cizí odsávání s odsávacím zařízením Připojte odsávací hadici na odsávací hrdlo. Dodržujte návod k obsluze odsávacího zařízení! Zkontrolujte upevnění! V případě potřeby použijte vhodný adaptér. UPOZORNĚNÍ Aby se zabránilo přisání nářadí na povrch obrobku, nastavte na vysavači příslušně nižší sací výkon. Regulace počtu oscilací Pomocí nastavovacího kolečka lze také během provozu plynule měnit počet oscilací od 1 (nízký) do 6 (vysoký). Tím lze brusnou rychlost optimálně při- způsobit příslušnému materiálu a pracov- ním podmínkám. Zapnutí a vypnutí Zapnutí nářadí (1.): Stiskněte vypínač u I. Vypnutí nářadí (2.): Stiskněte vypínač u 0. POZOR! Po výpadku elektrického proudu se zapnuté nářadí znovu rozběhne.OSE 80-2 / ODE 100-2 / ORE 125-2

Pracovní pokyny VAROVÁNÍ! Držte elektrické nářadí pouze za izolované plochy rukojeti! POZOR! Po vypnutí brusný nástroj ještě krátkou dobu dobíhá. Zapněte brusku a nasaďte ji celým brusným listem na opracovávaný povrch. Pohybujte bruskou s mírným přítlakem rovnoměrně po obrobku. Výsledek broušení je v podstatě určen volbou správného brusného listu, zvoleným počtem oscilací a přítlakem. Vyměňujte včas brusné listy. Nadměrné zvýšení přítlaku nevede k vyššímu brusnému výkonu, nýbrž k silnějšímu opotřebení elektrického nářadí a brusného prostředku. Další informace o produktech výrobce na www.flex-tools.com. Údržba a ošetřování VAROVÁNÍ! Před veškerými pracemi na elektrickém nářadí vytáhněte síťovou zástrčku. Čistění Nářadí a větrací štěrbiny pravidelně čistěte. Vnitřní prostor tělesa brusky s motorem pravidelně vyfoukejte přes větrací štěrbiny suchým stlačeným vzduchem. Těleso brusky UPOZORNĚNÍ Nepovolujte šrouby na tělese brusky. Při nedodržení zaniknou záruční závazky výrobce. Opravy Opravy nechejte výhradně provádět prostřednictvím některé servisní dílny, autorizované výrobcem. Náhradní díly a příslušenství Brusné listy pro různé oblasti použití a další příslušenství si zjistěte v katalozích výrobce. Rozložená schémata a seznamy náhradních dílů najdete na naší webové stránce: www.flex-tools.com Vyloučení odpovědnosti Výrobce a jeho zástupce neručí za škody a ušlý zisk vlivem přerušení obchodní činnosti, která byla způsobená výrobkem nebo eventuálně nemožností jeho použití. Výrobce a jeho zástupce neručí za škody, které byly způsobeny neodborným použitím nebo ve spojitosti s výrobky jiných výrobců.OSE 80-2 / ODE 100-2 / ORE 125-2

predložený návod na obsluhu,

Neupínajte elektrické náradie do zveráka.

[dB(A)] Akustický výkon
