KASUTUSJUHEND BSE 143 100 Set Flex

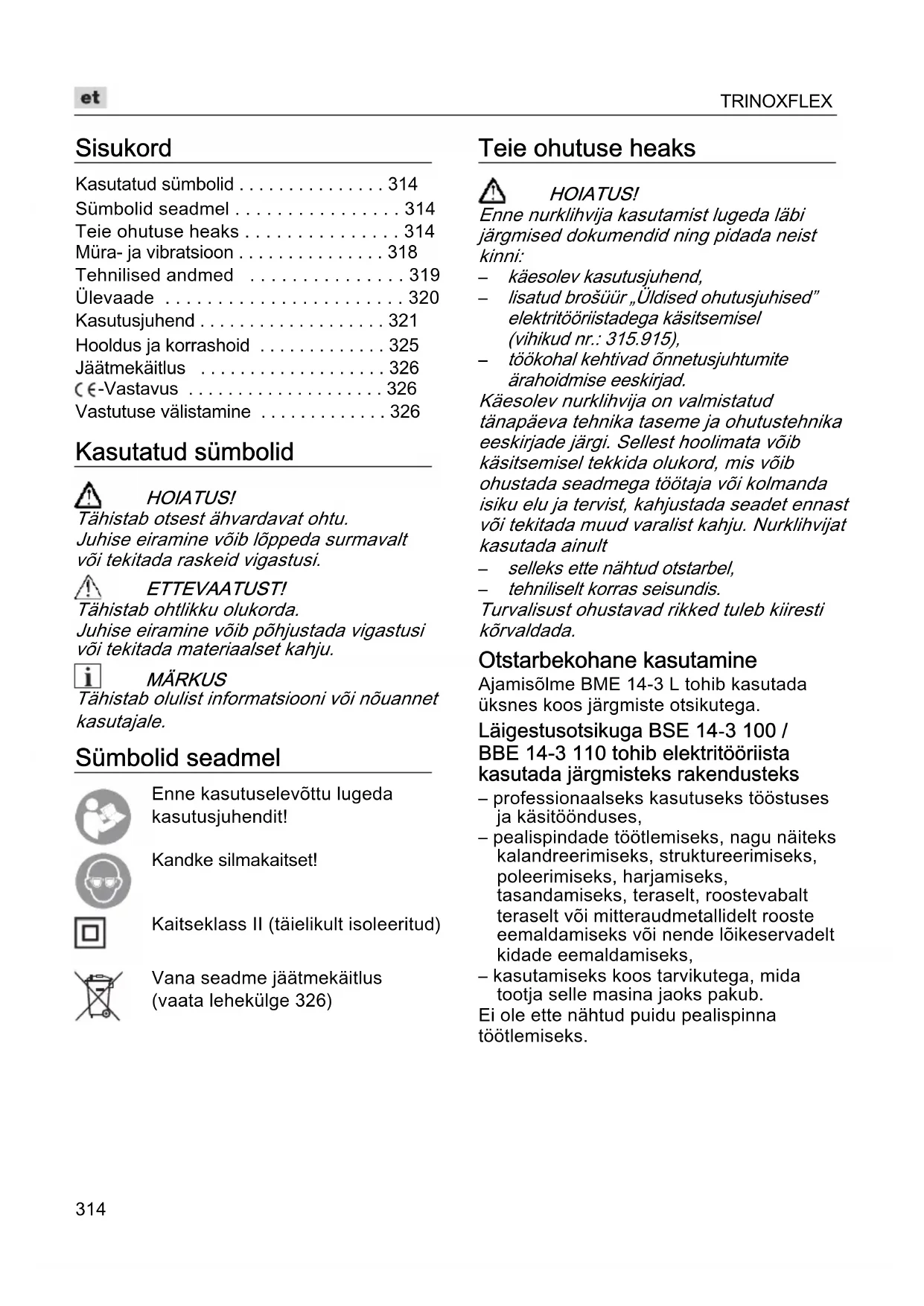

• Sisukord Kasutatud sümbolid p. 314
• Sümbolid seadmel p. 314
• Teie ohutuse heaks p. 314
• Müra- ja vibratsioon p. 318
• Tehnilised andmed p. 319
• Ülevaade p. 320
• Kasutusjuhend p. 321
• Hooldus ja korrashoid p. 325
• Jäätmekäitlus p. 326
• -Vastavus p. 326
• Vastutuse välistamine Kasutatud sümbolid HOIATUS! Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi. ETTEVAATUST! Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju. MÄRKUS Tähistab olulist informatsiooni või nõuannet kasutajale. Sümbolid seadmel Enne kasutuselevõttu lugeda kasutusjuhendit!Kandke silmakaitset!Kaitseklass II (täielikult isoleeritud)Vana seadme jäätmekäitlus (vaata lehekülge 326) Teie ohutuse heaks HOIATUS! Enne nurklihvija kasutamist lugeda läbi järgmised dokumendid ning pidada neist kinni: p. 326

käesolev kasutusjuhend,

lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),

töökohal kehtivad õnnetusjuhtumite ärahoidmise eeskirjad. Käesolev nurklihvija on valmistatud tänapäeva tehnika taseme ja ohutustehnika eeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Nurklihvijat kasutada ainult

selleks ette nähtud otstarbel,

tehniliselt korras seisundis. Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada. Otstarbekohane kasutamine Ajamisõlme BME 14-3 L tohib kasutada üksnes koos järgmiste otsikutega. Läigestusotsikuga BSE 14-3 100 / BBE 14-3 110 tohib elektritööriista kasutada järgmisteks rakendusteks – professionaalseks kasutuseks tööstuses ja käsitöönduses,– pealispindade töötlemiseks, nagu näiteks kalandreerimiseks, struktureerimiseks, poleerimiseks, harjamiseks, tasandamiseks, teraselt, roostevabalt teraselt või mitteraudmetallidelt rooste eemaldamiseks või nende lõikeservadelt kidade eemaldamiseks,– kasutamiseks koos tarvikutega, mida tootja selle masina jaoks pakub.Ei ole ette nähtud puidu pealispinna töötlemiseks.TRINOXFLEX

Lintviimistlusotsikuga BRE 14-3 125 tohib elektritööriista kasutada järgmisteks rakendusteks – professionaalseks kasutamiseks tööstuses ja käsitöönduses, – vääristerasest torude, käsipuu ümarate osade lõppviimistlemiseks, – ümarprofiiliga varbade ja igat liiki torude lihvimiseks, – kasutamiseks koos lihvimislintide ja lisatarvikutega, mis on kirjas käesolevas kasutusjuhendis või tootja poolt soovitatud tarvikutega. Elektritööriista ja läigestusotsiku kombinatsiooni ohutusjuhised HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise taga- järjel võib tekkida elektrilöök, puhkeda tule- kahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda. Ühised ohutusnõuded lihvimisel, liivapaberiga lihvimisel, poleerimisel, traatharjadega töötlemisel ja lõikamisel Käesolevat elektritööriista on võimalik kasutada lihvimismasinana, liivapa- beriga lihvimismasinana, abrasiivlõi- kurina, poleerimismasinana ja traathar- jadega töötlemiseks. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldustest ja andmetest. Kui te ei järgi nimetatud õpetusi, võib selle tagajärjel tekkida elektrilöök, puhkeda tule- kahju ja/või tekkida tõsised vigastused.

Käesolev elektritööriist ei sobi lihvimisel ja lõikamisel kasutamiseks. Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused. Ärge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või soovitanud. Ainuüksi see, kui te saate tarviku elektri- tööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada. Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritö- öriista maksimaalsed pöörded. Tarvik, mis pöörleb lubatust kiiremini, võib puruneda ning ei püsi korralikult paigal. Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele. Valede mõõtmetega tarvikud ei ole piisa- valt kaitstud ning neid ei ole võimalik piisavalt kontrollida. Keermestatud sabaga tarvikud peavad spindli keermega täpselt sobima. Flantsi abil monteeritavate tarvikute puhul peab tarviku siseava läbimõõt vastama flantsi siseava läbimõõdule. Tarvikud, mis ei sobi täpselt teie elektritö- öriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja võivad põh- justada seadme üle kontrolli kaotamise. Ärge kasutage kahjustunud tarvikuid. Iga kord enne kasutust kontrollige tarvikuid, näiteks lihvkettaid ja lihvtaldu pragude või kulumise suhtes, traatharju lahtiste või murdunud traatide suhtes. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega. Kahjustunud tarvikud purunevad tavali- selt selle katseaja jooksul. Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekin- daid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosa- keste eest. Silmi tuleks erinevate tööde puhul kaitsta õhku paiskuvate osakeste eest. Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel võib tekkida kuulmiskadu.TRINOXFLEX

Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kau- gusesse. Igaüks, kes siseneb tööpiir- konda, peab kandma isikukaitsevahen- deid. Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal. Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi. Hoidke võrgukaabel pöörlevatest tarviku- test eemal. Seadme üle kontrolli kaotamisel võib seade võrgukaabli läbi lõigata või minna vastu võrgukaablit ning tõmmata teie käe või käsivarre vastu pöörlevat tarvikut. Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud. Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle. Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima. Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada. Puhastage regulaarselt oma elektritö- öriista ventilatsiooniavasid. Mootori jahutusventilaator tõmbab korpu- sesse tolmu ning suur kogus metallitolmu võib põhjustada elektrilisi ohtusid. Ärge kasutage elektritööriista süttivate materjalide lähedal. Sädemed võivad need materjalid põlema süüdata. Ärge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku. Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi. Tagasilöök ja vastavad ohutusjuhised Pöörleva tarviku (lihvketta, lihvtalla, traat- harja vms) kinnijäämise või kiilumise taga- järjel tekib äkilise reaktsioonina tagasilöök. Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastu- pidises suunas. Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda. Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel. Seda saab vältida sobivate, järgnevalt kirjel- datud ettevaatusabinõude rakendamisega. Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsiooni- momentide üle võimalikult suur. Sobivate ettevaatusabinõude rakenda- misega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimo- mente kontrolli all. Ärge kunagi pange kätt pöörleva tarviku lähedale. Tagasilöögi tekkimisel võib tarvik joosta üle teie käe. Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekki- misel liigub. Tagasilöögijõu mõjul hakkab elektritö- öriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas. Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist. Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni. Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.TRINOXFLEX

Ärge kasutage ketiga või hammastega saelehte. Nende tarvikute kasutamisel tekib sage- damini tagasilöök või kontrolli kaotamine seadme üle. Eriohutusnõuded liivapaberiga lihvimiseks Ärge kasutage liiga suuri lihvkettaid, vaid pidage kinni tootja poolt lihvketaste suuruse kohta antud juhistest. Lihvkettad, mis ulatuvad üle lihvtalla serva, võivad põhjustada vigastusi, need võivad kinni kiiluda, puruneda või põhjustada tagasilöögi teket. Eriohutusnõuded poleerimiseks Poleerimiskatte sidumisnöörid peavad olema kinni ja poleerimiskatte küljes ei tohi olla lahtisi osakesi. Peitke sidumisnöörid ära või lõigake need lühemaks. Lahtised, kaasa pöörle- vad sidumisnöörid võivad keerduda ümber teie sõrme või need võivad töödel- davasse detaili kinni jääda. Konkreetsed ohutusabinõud traatharjadega töötamisel Pidage meeles, et traatharjast kukub ka tavalise töö käigus traaditükke välja. Ärge suruge traatidele liiga tugevalt, see koormab traate liialt. Õhku paiskuvad traaditükid võivad kergelt tungida läbi õhukeste riiete ja/või naha. Kui soovitatakse kasutada kaitsekatet, vältige kaitsekatte ja traatharja omava- helist kokkupuutumist. Ketaste ja kaussharjade läbimõõt võib surve ja tsentrifugaaljõudude toimel suureneda. Elektritööriista ja lintviimistlusotsiku kombinatsiooni ohutusjuhised HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise taga- järjel võib tekkida elektrilöök, puhkeda tule- kahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda. Hoidke seadet isoleeritud käepide-metest ja tugipindadest, kuna lihvlint võib iseenda võrgukaabli läbi lõigata. Pingestatud juhtme vigastamine võib pingestada ka seadme metallosad ja põhjustada elektrilöögi. Ärge kasutage elektritööriista, kui selle kaabel on kahjustunud. Ärge puudutage kahjustunud kaablit ja tõmmake pistik pistikupesast välja, kui kaabel saab kahjustada töö käigus. Vigased kaablid suurendavad elektrilöögi tekkimise ohtu. Kasutage elektritööriista vaid kuivlih- vimiseks. Vee sattumine elektrisead- messe suurendab elektrilöögi tekkimise ohtu. Töötamisel juhtida elektritööriista mõlema käega. Käepide peab olema paigaldatud! Masin lülitada sisse alles siis, kui mõlemad käed on seadmest kinni võtnud. Hoida käed pöörlevast lihvimislindist eemal. Juhtrulliku läheduses valitseb muljumisoht. Seadme tööpõhimõtte tõttu ja lubatud paindliku kasutusviisi tagamiseks ei ole võimalik neid ohukohti täielikult kinni katta. Materjalide, nagu näiteks pliisisaldu-sega värvkatete, mõningate puidu-liikide, mineraalainete ja metallide tolmud võivad ohustada käitus-personali või läheduses viibivaid inimesi. Nende tolmude sissehingamine või kokkupuude nendega võib esile kutsuda hingamisteede haigusi ja/või allergilisi reaktsioone. – Hoolitsege selle eest, et töökoht oleks hästi õhutatud! – Võimaluse korral kasutada tolmuimejat. – Soovitatakse kasutada hingamisteede kaitsemaski, mis on varustatud P2 klassi filtriga.TRINOXFLEX

Mitte töödelda materjali, mis eraldab tervistkahjustavaid aineid (nt asbesti). Kunagi ei tohi lihvida ega lõigata kerg- metalle, mille magneesiumi sisaldus on suurem kui 80%. Tuleoht! Välistingimustes või tugeva metalltolmu käes töötamisel ühendada seade rikke- voolukaitselülitiga, mille käivitusvool on maksimaalselt 30 mA. Mitte kasutada kulunud ja rebenenud lihvlinte või lihvlinte, mis on lihvimistolmu täis. Kahjustunud lihvlindid võivad rebeneda, õhku paiskuda ja kedagi vigastada. Enne kasutamist kontrollida, et lihvimis- tarvikud on õigesti paigaldatud ja kinni- tatud. Lülitada seade 30 sekundiks ilma koormuseta sisse! Katkestada proovikäivitus kohe, kui tarvik vibreerib tugevalt või ilmnevad muud puudused. Põhjuse kindlakstegemiseks kontrollida masin üle. Elektritööriista ei tohi üle koormata nii, et see seisma jääb või lihvlint hakkab läbi libisema. Enne elektritööriista käest ära panemist lülitada see välja ja oodata, kuni see on täielikult seiskunud. Elektritööriista ei tohi kinnitada kruu- stangide vahele. Võrgukaabel peab jääma elektritööriistast alati tahapoole. Kui töödeldav detail on kinnitamata või see ei seisa ise oma raskuse tõttu paigal, tuleb see kinnitada. Lihvimisseadmeid hoiustada ja käsitseda tootjafirma juhiste kohaselt. Ohutusalane lisateave Kasutada ainult välitingimuste jaoks ettenähtud pikendusjuhet. Seadme tähistamiseks kasutada ainult kleebiseid. Mitte puurida korpusesse auke. Andmeplaadile märgitud pinge peab vastama kohalikule võrgupingele. Müra- ja vibratsioon MÄRKUS A-sageduskorrektsiooniga mürataseme väärtused ja vibratsiooni koguväärtused on antud tabelis „Tehnilised andmed“. Müra- ja vibratsiooni näitajad on saadud EN 62841 kohaselt. ETTEVAATUST! Antud mõõteväärtused kehtivad uute sead- mete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad. MÄRKUS Käesolevas õpetuses antud vibratsiooni tase on mõõdetud juhendi EN 62841 standarditud mõõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda. Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada. Määrake kindlaks täiendavad kaitsemeet- med kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hool- damine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad. ETTEVAATUST! Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.TRINOXFLEX

Tehnilised andmed Seadmetüüp Kalander BSE 14-3 100 BBE 14-3 110 Torude lintlihvija BRE 14-3 125 Võimsustarve (--> 110 V)

(1150) Nimipöörlemiskiirus p/min 4300 Tühikäigu pöörlemiskiirus p/min 1000 – 3500 Tööriista max mm 125 – Tarviku laius mm 100 – Tööriista kinnitus mm 19 – Lindi mõõdud (pikkus x laius) mm – 760 x 40 Lindi kiirus m/s – 3,5 – 10,0 Kaal vastavalt „EPTA-procedure 01/2003” meetodile Ilma otsikute ja kaablita ajam kg 2,1 Otsikuga (ilma kaablita) ajam kg 2,9 3,6 Kaitseklass II/ A-sageduskorrektsiooniga müratase vastab EN 62841 nõuetele (vt „Müra- ja vibratsioon”): Helirõhu tase L

dB(A) 82,1 82,5 Helivõimsus L

dB(A) 93,1 93,5 Määramatus K db 3,0 Vibratsiooni koguväärtus vastab EN 62841 nõuetele (vt „Müra- ja vibratsioon”): Emissiooniväärtus a

< 2,5 – Emissiooniväärtus a

–< 2,5 Määramatus K m/s

Ülevaade Ajamisõlm BME 14-3L 1 Ajamimehhanismi pea 2 Otsikute kiirühendus 3 Lüliti Sisse- ja väljalülitamiseks. Pideva töörežiimi positsiooniga. 4 Pöörete reguleerimisratas 5 Võrgupistikuga toitejuhe (4,0 m) 6 Tolmukaitsekübar 7 Andmesilt

Lintviimistlusotsik BRE 14-3125 8 Juhtrullik koos juhtservaga 9 Käepide 10 Käekaitse 11 Nookur Vedruga, lihvimislindi pingutamiseks. 12 Juhtrullik koos juhtservaga 13 Ajamirullik ilma juhtservata 14 Kiirühenduse vabastushoob 15 Kiirühenduse kinnitushoob Läigestusotsik BSE 14-3 100 / BBE 14-3 110 16 Paralleelpiiriku lukustuspolt 17 Paralleelpiirik 18 Kaitsekate 19 Tööriistakinnitus 20 Käepide 21 Kattekinnituse lukustusrõngas 22 Vaherõngad

25 Väljatõmbega kaitsekate 26 Fikseerimiskruvi

ei ole pildil kujutatud

Kasutusjuhend HOIATUS! Enne igasuguste tööde alustamist elektri- tööriista juures tõmmata pistik pistikupesast välja. Enne kasutuselevõttu Võtke ajamisõlm ja otsikud pakendist välja ning veenduge, et kõik osad on olemas ega ole saanud transpordi käigus kahjustada. Otsikute paigaldus Asetage soovitud otsik tasasele tööpinnale, nii et kiirühendus osutab üles. Avage otsikul kinnitushoob. Pange ajamisõlm soovitud asendis otsikule ja vajutage seda kuni kuuldava fikseerumiseni allapoole (1.). Sulgege pingutushoob või pingutage fikseerimiskruvi (2.). MÄRKUS Ajamisõlme ja otsiku kiirühenduse hammastused ühenduvad sisselülitamisel automaatselt. Otsikute eemaldamine Avage lisaseadise pingutushoob või päästke lahti fikseerimiskruvi (1.). Vajutage vabastushoovale ja hoidke seda all (2.). Tõstke ajamisõlm otsikult ära (3.). Läigestusotsik BSE 14-3 100 / BBE 14-3 110 HOIATUS! Enne igasuguste tööde alustamist elektri- tööriista juures tõmmata pistik pistikupesast välja. Kaitsekatte paigaldamine ETTEVAATUST! Läigestusotsikut tohib kasutada vaid siis, kui on paigaldatud kaitsekate.TRINOXFLEX

Avage kattekinnituse lukustusrõngas. Pange kaitsekate peale (1.). Sulgege kattekinnituse lukustus- rõngas (2.). Keerake fikseerimiskruvi sisse (3.). Tarviku kinnitamine Tööriistakinnitus võimaldab tööriista vahetada ilma selleks abivahendeid kasutamata. Tõmmata võrgupistik välja. Vajutada spindli lukustusele ja hoida seda allavajutatud asendis (1.). Panna tarvik või tarviku alus tarviku kinnitusele (soon-liist liide) (2.). Vajutage tööriista vastu vedrurõhku alla (3.) ja keerake päripäeva (4.). Tööriistakinnitus on lukustatud. MÄRKUS Tarviku kinnituse laius on 100 mm. Sõltuvalt tarviku laiusest tuleb peale panna kas mitu tarvikut või korrigeerida laiuse erinevusi vaherõngaste abil. Näiteks:

Traatharja laius 70 mm: ..... vaherõngad

Riidest poleerimisketta laius 10 mm: .... ........................8 tarvikut ja vaherõngad Panna pistik pistikupessa. Lülitada elektritööriist sisse (mitte fikseeri- da) ja lasta ca 30 sekundit käia. Kontrollida disbalansi ja vibratsioonide suhtes. Lülitada elektritööriist välja. Paralleelpiiriku kasutamine Paralleelpiirik tagab profiilide töötlemisel täpse otseliikumise.

Kohandage paralleelpiirik (2.). Kinnitage uuesti lukustuspolt. Tolmukaitsekübara kohaleasetamine Pange tolmukaitsekübar peale nii, et ta kuuldavalt fikseerub. Töötamine kummirulliga Kummirull sobib hästi kontuuride lihvimiseks, kuna rull laseb end pinnakujust hoolimata vastu töödeldavat materjali suruda.TRINOXFLEX

Tõmmata lihvhülsid õhust tühjale kummirullile. Võtta ventiilikork pealt ära. Pumbata kummirull õhupumbaga õhku täis. Õhu välja laskmiseks avada ventiil ventiilikorgi tagumise otsaga. MÄRKUS Kui lihvrulli teralisust on vaja väga sageli muuta, soovitame kasutada tarvikuvaliku teist kummirulli. Läigestusotsiku tööjuhised ETTEVAATUST! Pärast väljalülitamist pöörleb lihvketas veel natukene aega. Tasaste pindade töötlemine: Elektritööriistast hoida kinni mõlema käega. Dekoratiivsete pindade lõppviimistlemiseks: Asetada elektritööriist ettevaatlikult töödeldavale pinnale ja liigutada seda pikisuunaliste liigutustega edasitagasi. Imemisseadme ühendamine MÄRKUS Soovitame kasutada FLEX spetsiaal- tolmuimejat M klassi. Kinnitada imivoolik kaitsekattel oleva ühendusava külge. Torgata ühenduskaabel ja imivoolik kaablihoidjate (tarnekomplektis on 3 tükki) vahele. Ühendada imemisvoolik imemisseadme külge. Pidage kinni imemisseadme kasutusjuhendist! Kontrollida kinnitust! Vajaduse korral kasutada sobivat adapterit. MÄRKUS Kui teie tolmuimeja jaoks peaks olema vaja spetsiaalset ühendustoru (kui elektritööriista tarnekomplekti olev standardne 32 mm/ 36 mm ühendustoru ei sobi), võtke vajaliku adapteri muretsemiseks ühendust oma tolmuimeja tarnijaga. Lintviimistlusotsik BRE 14-3125 HOIATUS! Enne igasuguste tööde alustamist elektri- tööriista juures tõmmata pistik pistikupesast välja. Lihvimislindi pealepanek ja vahetamine ETTEVAATUST! Vaadata lindile määratud pöörlemissuunda! Lindi pöörlemissuund peab ühtima pöörlemissuunaga, mida näitab ülekande peale märgitud nool. Tõmmata võrgupistik välja. Lükata nookurit kummist ajamirulliku poole ja hoida seda vajutatult.TRINOXFLEX

Tõmmata lihvimislint rullikutele. Lasta nookur lahti. Kontrollida, et lint oleks korralikult rullikute peal. Käepideme reguleerimine Töötamisel raskesti ligipääsetavates kohtades, nagu seintele paigaldatud käsipuude juures, saab käepideme paigaldada vända teisele küljele. Toru-lintviimistlusotsiku tööjuhised MÄRKUS Pärast väljalülitamist pöörleb lihvketas veel natukene aega. Lintlihvija eelised võrreldes lihvimiskettaga: – külm lihv, – puhas lõpptulemus ilma õnaruste või kraapsudeta, – suur jõudlus, – kõrge tootlikkus tänu suurele haardenur- gale (sõltub läbimõõdust). Lihvimine: MÄRKUS Kui masin on asetatud töödeldavale detailile ning enne kui lülitate masina sisse, kontrollige, et lint oleks korralikult rullikute peal. – Torusid töödeldakse rulliku 11 ja 12 vahel. – Haardenurka ja töö efektiivsust saab mõjutada seadmele osutatava survega. – Mida väiksem on toru läbimõõt, seda suurem on võimalik haardenurk. See võib olla kuni 270°. Pindade katmine: Paljud tootjad soovitavad katta töödeldud pind pärast lõppviimistlust kaitsva spreiga (vt Flex-vääristerase lisatarvikud). Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com

Sisse- ja väljalülitamine Lukustuseta lühirežiim Lükata lüliti ette ja hoida kinni. Väljalülitamiseks lasta lüliti lahti. Lukustusega püsirežiim Lükata lüliti ette (1.) ning lukustada vajutusega esiotsale (2.).TRINOXFLEX

Väljalülitamiseks vajutada lüliti tagaotsale. MÄRKUS Pärast voolukatkestust ei käivitu sisselülitatud seade uuesti. Pöörete eelvalik Astmeteta seaderattaga saab töökiiruse kohandada vastavalt materjalile. Hooldus ja korrashoid HOIATUS! Enne igasuguste tööde alustamist elektri- tööriista juures tõmmata pistik pistikupesast välja. Puhastamine HOIATUS! Metallide töötlemisel või ekstreemsetel tingimustel võib korpuse sisepinnale koguneda elektrit juhtiv tolm. See vähendab kaitseisolatsiooni toimet! Kasutada masinat rikkevoolu kaitselülitiga (rakendusvool 30 mA). Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus sõltub töödelda- vast materjalist ja kasutuse kestusest. Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga. Tolmukaitsekübara puhastamine Puhastage õhupilu metallvõre pintsliga. Seejärel puhuge seda külgsuunas suruõhuga. Tugeva määrdumise korral päästke kübar lahti, võtke ära ja puhuge täielikult suruõhuga läbi. Aste Pöörded läigestusotsaku [p/min] Lindi kiirus lintviimistlusotsaku [m/s] 11000 3,5 21500 4,8 32000 6,1 42500 7,4 53000 8,7 6 3500 10,0TRINOXFLEX

Süsiharjad Ajamisõlmel on süsiharjad. Kui süsiharjad saavutavad oma kulumispiiri, lülitub elektritööriist automaatselt välja. MÄRKUS Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse. Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid. Kui seadmest tuleb rohkesti sädemeid, tuleb see kohe välja lülitada. Viige ajamisõlm tootja volitusega klienditeenindusse. Reduktor MÄRKUS Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse. Remonttööd Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses. Kuluvate osade väljavahetamine Lintlihvija töötamisel kuluvad nookuri juures olevad vildi kaitsed. Varuosasid saab tellida tootja või edasimüüja käest. Varuosad ja tarvikud Muud lisatarvikud, eriti aga lihvkettad, on tootja kataloogides. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com Jäätmekäitlus HOIATUS! Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks. Ainult EL riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele. MÄRKUS Teavet jäätmekäitluse võimaluste kohta saate müüja käest! -Vastavus Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega: EN 62841 kooskõlas direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega. Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

71711 Steinheim/Murr Vastutuse välistamine Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise või teiste tootjate toodete kasutamise tagajärjel.TRINOXFLEX
