BRUGSANVISNING BSE 143 100 Set Flex

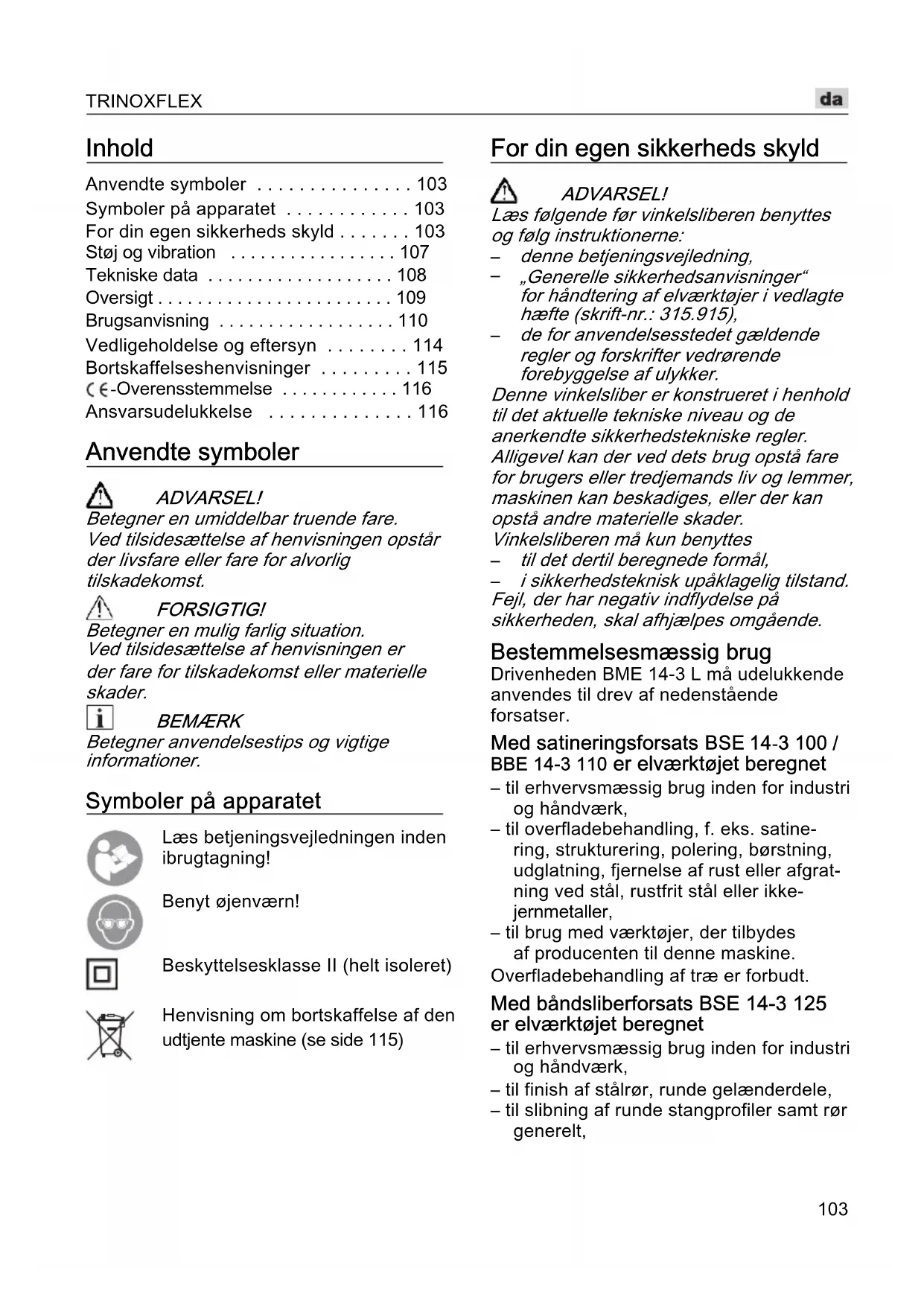

• Inhold Anvendte symboler p. 103
• Symboler på apparatet p. 103
• For din egen sikkerheds skyld p. 103
• Støj og vibration p. 107
• Tekniske data p. 108
• Oversigt p. 109
• Brugsanvisning p. 110
• Vedligeholdelse og eftersyn p. 114
• Bortskaffelseshenvisninger p. 115
• -Overensstemmelse p. 116
• Ansvarsudelukkelse Anvendte symboler ADVARSEL! Betegner en umiddelbar truende fare. Ved tilsidesættelse af henvisningen opstår der livsfare eller fare for alvorlig tilskadekomst. FORSIGTIG! Betegner en mulig farlig situation. Ved tilsidesættelse af henvisningen er der fare for tilskadekomst eller materielle skader. BEMÆRK Betegner anvendelsestips og vigtige informationer. Symboler på apparatet Læs betjeningsvejledningen inden ibrugtagning!Benyt øjenværn!Beskyttelsesklasse II (helt isoleret)Henvisning om bortskaffelse af den udtjente maskine (se side 115) For din egen sikkerheds skyld ADVARSEL! Læs følgende før vinkelsliberen benyttes og følg instruktionerne: p. 116

denne betjeningsvejledning,

„Generelle sikkerhedsanvisninger“ for håndtering af elværktøjer i vedlagte hæfte (skrift-nr.: 315.915),

de for anvendelsesstedet gældende regler og forskrifter vedrørende forebyggelse af ulykker. Denne vinkelsliber er konstrueret i henhold til det aktuelle tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der ved dets brug opstå fare for brugers eller tredjemands liv og lemmer, maskinen kan beskadiges, eller der kan opstå andre materielle skader. Vinkelsliberen må kun benyttes

i sikkerhedsteknisk upåklagelig tilstand. Fejl, der har negativ indflydelse på sikkerheden, skal afhjælpes omgående. Bestemmelsesmæssig brug Drivenheden BME 14-3 L må udelukkende anvendes til drev af nedenstående forsatser. Med satineringsforsats BSE 14-3 100 / BBE 14-3 110 er elværktøjet beregnet– til erhvervsmæssig brug inden for industri og håndværk,– til overfladebehandling, f. eks. satine-ring, strukturering, polering, børstning, udglatning, fjernelse af rust eller afgrat-ning ved stål, rustfrit stål eller ikke-jernmetaller,– til brug med værktøjer, der tilbydes af producenten til denne maskine.Overfladebehandling af træ er forbudt. Med båndsliberforsats BSE 14-3 125 er elværktøjet beregnet – til erhvervsmæssig brug inden for industri og håndværk,– til finish af stålrør, runde gelænderdele, – til slibning af runde stangprofiler samt rør generelt,TRINOXFLEX

– til brug med slibebånd og tilbehør angivet i denne vejledning eller anbefalet af fabrikanten. Sikkerhedsanvisninger for elværktøj med satineringsforsats ADVARSEL! Læs venligst alle sikkerhedshenvisninger og anvisninger. Tilsidesættelse af sikker- hedshenvisningerne og anvisningerne kan medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og anvisnin- gerne af hensyn til senere brug. Fælles sikkerhedsinstrukser til sandpapirslibning, polering og arbejde med trådbørster

Dette elværktøj skal anvendes som sandpapirsliber, poleringsmaskine og trådbørste. Følg alle sikkerhedshenvisninger, anvisninger, illustrationer og data, der følger med apparatet. Hvis efterfølgende anvisninger tilsidesættes, kan det medføre elektriske stød, brand og/eller alvorlige kvæstelser.

Dette elværktøj er ikke egnet til slibning og skærearbejde. Hvis elværktøjet anvendes til andre formål, end det er beregnet til, kan personer udsættes for fare og kvæstes

Der må ikke anvendes tilbehør, der ikke specielt er beregnet og anbefalet af fabrikanten til dette elværktøj. Selv om tilbehøret kan fastgøres på elværktøjet, er det ikke en garanti for en sikker brug. Det tilladte omdrejningstal af indsats- værktøjet skal være mindst lige så højt som det på elværktøjet angivne maksi- male omdrejningstal. Tilbehør der drejer hurtigere end tilladt kan brække og kastes rundt. Det anvendte indsatsværktøjs yderdia- meter og tykkelse skal svare til målangi- velserne for elværktøjet. Forkert dimensionerede indsatsværk- tøjer kan ikke afskærmes tilstrækkeligt eller kontrolleres.

Indsatsværktøj med gevindindsats skal passe nøjagtigt på slibespindlens gevind. Ved indsatsværktøj, der monteres med en flange, skal indsatsværktøjets huldiameter passe til flangens holdediameter. Indsatsværktøjer, der ikke passer nøjag- tigt på elværktøjets slibespindel, drejer ujævnt, vibrerer kraftigt, og det kan med- føre, at man mister kontrollen over dem. Beskadigede indsatsværktøjer må ikke anvendes. Kontrollér altid før brug indsatsværktøj som f.eks. slibeskiver for afsplintninger og revner, slibebagskiver for revner, slid eller stærkt slid, tråd- børster for løse eller brækkede tråde. Hvis elværktøjet er faldet på gulvet, kontrollér, om det er beskadiget, eller anvend et ubeskadiget indsatsværktøj. Når indsatsværktøjet er kontrolleret og sat på plads, skal du holde dig selv og andre personer, der befinder sig i nærheden, uden for det niveau, hvor indsatsværktøjet roterer. Lad apparatet køre et minut med maks. omdrejningstal. Beskadigede indsatsværktøjer brækker for det meste i løbet af denne testtid. Bær personligt beskyttelsesudstyr. Benyt helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Benyt afhængigt af arbejdets art støv- maske, høreværn, beskyttelseshandsker eller specialforklæde, der beskytter mod små slibe- og materialepartikler. Øjnene skal beskyttes mod fremmed- legemer, der kastes rundt og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmasken skal filtrere det støv, der opstår under arbejdet. Udsættes du for kraftig støj i længere tid, kan du lide høretab. Sørg for at andre personer opholder sig i sikker afstand af dit arbejdsområde. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr. Brudstykker af arbejdsemnet eller bræk- kede indsatsværktøjer kan blive kastet rundt og medføre kvæstelser, også uden for selve arbejdsområdet.TRINOXFLEX

Hold kun apparatet fast i de isolerade grepsflader, når der arbejdes på steder, hvor indsatsværktøjet vil kunne ramme skjulte strømledninger eller apparatets eget netkabel. Kontakt med en spændingsførende led- ning kan også sætte metaldele på appa- ratet under spænding og medføre elek- triske stød. Hold netkablet borte fra roterende indsatsværktøjer. Mister du kontrollen over apparatet, kan netkablet skæres over eller rammes, og din hånd eller arm kan trækkes ind i det roterende indsatsværktøj. Læg aldrig elværktøjet til side før det står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over elværktøjet. Lad ikke elværktøjet køre, mens det bæres. Ved tilfældig kontakt med det roterende indsatsværktøj kan dit tøj blive fanget, hvorved indsatsværktøjet kan bore sig ind i din krop. Rengør ventilationsslidserne på elværk- tøjet regelmæssigt. Motorblæseren trækker støv ind i huset, og store mængder metalstøv kan for- årsage elektrisk fare. Ikke anvend elværktøjet i nærheden af brændbare materialer. Gnister kan antænde disse materialer. Ikke anvend indsatsværktøjer, der kræver flydende kølemidler. Brug af vand eller andre flydende køle- midler kan medføre, at der opstår elek- triske stød. Tilbageslag og tilsvarende sikkerheds- henvisninger Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. slibeskive, slibetallerken, trådbørste osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører et pludseligt stop af det roterende indsats- værktøj. Derved accelereres et ukontrolleret elværktøj mod indsatsværktøjets omdrej- ningsretning på blokeringsstedet. Sidder f.eks. en slibeskive fast i et emne eller blokerer i et arbejdsemne, kan kanten på slibeskiven, der dykker ned i arbejdsem- net, blive siddende, hvorved slibeskiven brækker af eller giver tilbageslag. Slibeskiven bevæger sig hen imod eller bort fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet. Derved kan slibeskiver også brække. Et tilbageslag skyldes forkert eller fejlbehæftet brug af elværktøjet. Det kan forhindres ved at træffe egnede forsigtighedsforanstaltninger, der beskrives nedenfor. Hold godt fast i elværktøjet og sørg for, at både krop og arme befinder sig i en position, der modvirker tilbageslag- skræfterne. Anvend altid ekstrahåndtaget, hvis et sådant findes, for at have så meget kontrol som muligt over tilbageslag- skræfterne eller reaktionsmomenterne, når apparatet kører op i hastighed. Brugeren kan beherske tilbageslags- og reaktionskræfterne ved at træffe egnede sikkerhedsforanstaltninger. Sørg for at hænderne aldrig kommer i nærheden af de roterende indsats- værktøjer. Indsatsværktøjet kan bevæge sig hen over din hånd i forbindelse med et tilbageslag. Undgå at kroppen befinder sig i det område, hvor elværktøjet bevæger sig i forbindelse med et tilbageslag. Tilbageslaget driver elværktøjet i modsat retning af slibeskivens bevægelse på blokeringsstedet. Vær særlig forsigtig ved arbejder i om- råder som f.eks. hjørner, skarpe kanter osv. Det skal forhindres, at indsatsværk- tøjet slår tilbage fra arbejdsemnet og sætter sig fast. Det roterende indsatsværktøj har ten- dens til at sætte sig fast, når det anven- des i hjørner, skarpe kanter, eller hvis det springer tilbage. Dette medfører, at man mister kontrollen, eller der opstår et tilbageslag.TRINOXFLEX

Brug ikke kædesavklinger eller fortandede savklinger. Sådanne indsatsværktøjer bevirker ofte et tilbageslag, eller at man mister kontrollen over elværktøjet. Særlige sikkerhedshenvisninger vedrørende sandpapirslibning Anvend ikke overdimensionerede slibe- blade men følg angivelserne fra fabri- kanten vedrørende slibebladenes størrelse. Slibeblade, der rager ud over slibetallerknen, kan medføre kvæstelser, blokering og brist af slibebladene eller tilbageslag. Særlige sikkerhedshenvisninger vedrørende polering Løse dele på polerhætten, især fast- gørelsessnore, er forbudt. Læg fastgørelsessnore på plads eller afkort dem. Løse fastgørelsessnore, der drejer med rundt, kan gribe fat i fingrene eller sætte sig fast i arbejdsemnet. Særlige sikkerhedsanvisninger i for- bindelse med arbejde med trådbørster Vær opmærksom på, at trådbørster også taber trådstykker under almindelig brug. Overbelast ikke trådene med et for stort tryk. Flyvende trådstykker kan meget hurtigt trænge ind under tyndt tøj og/eller huden. Anbefales det at bruge en beskyttelses- skærm, skal du forhindre, at beskyttel- seskærm og trådbørste kan berøre hinanden. Tallerken- og kopbørster kan øge deres diameter ved pressetryk og centrifugal- kræfter

Sikkerhedsanvisninger for elværk- tøj med rørbåndsliberforsats ADVARSEL! Læs venligst alle sikkerhedshenvisninger og anvisninger. Tilsidesættelse af sikker- hedshenvisningerne og anvisningerne kan medføre elektriske stød, brand og/eller alvorlige kvæstelser. Opbevar venligst sikkerhedshenvisningerne og anvisnin- gerne af hensyn til senere brug. Hold fast i de isolerede grebsflader på maskinen, da slibebåndet kan ramme sit eget netkabel. Ved beskadigelse af en spændingsførende ledning kan maskindele af metal sættes under spænding og medføre elektriske stød. Elværktøjet må ikke benyttes, hvis ledningen er beskadiget. Berør ikke en beskadiget ledning men træk netstikket ud af stikkontakten, hvis ledningen skulle blive beskadiget under brugen. Beskadigede ledninger øger risikoen for elektriske stød. Anvend kun elværktøjet til tørslibning. Indtrængning af vand i elværktøjet øger risikoen for elektriske stød. Benyt begge hænder til styring af elværktøjet, når det benyttes. Håndtaget skal være monteret! Tænd først maskinen, når begge hænder er placeret på grebene. Hold hænderne væk fra slibebåndet, når det er i gang. Undgå kontakt med styrerullerne, klemningsfare. På grund af apparatets funktionsmåde og tilsikret fleksibilitet kan disse faresteder ikke afskærmes komplet. Frisat støv fra materialer, f.eks. blyholdige malinger, nogle træarter, mineraler og metal kan udsætte operatøren eller andre personer, der opholder sig i nærheden, for fare. Hvis dette støv indåndes eller berøres, kan det medføre åndedrætssygdomme og/eller allergiske reaktioner. – Sørg for at arbejdspladsen udluftes godt! – Brug om muligt ekstern støv- udsugning. – Det anbefales at anvende en støv- maske med filterklasse P2.TRINOXFLEX

Der må ikke bearbejdes materialer, hvor sundhedsfarlige stoffer frigives (f.eks. asbest). Letmetaller, hvis magnesiumindhold er over 80% må aldrig slibes eller skæres over. Brandfare! Slut apparater til et fejlstrømsrelæ (brydestrøm maksimalt 30 mA) ved udendørs brug, eller hvis de udsættes for ekstremt meget metalstøv. Slidte, revnede eller stærkt tilstoppede må ikke anvendes. Beskadigede slibebånd kan briste, slynges bort og kvæste personer. Kontrollér før brug, at slibeværktøjerne er monteret og fastgjort korrekt. Tænd maskinen og lad den køre 30 sekunder uden belastning! Stands prøvekørslen omgående, hvis der opstår kraftige vibrationer, eller hvis der konstateres andre skader. Kontrollér maskinen og søg fejlen. Elværktøjet må ikke belastes så stærkt, at den standser eller slibebåndet rutsjer. Sluk elværktøjet og vent til det står helt stille, inden det fralægges. Elværktøjet må ikke spændes fast i et skruestik. Led altid netkablet bagud og bort fra elværktøjet. Fastspænd emnet, hvis det ikke er fastgjort eller hviler sikkert på grund af sin egenvægt. Slibeværktøjerne skal opbevares og håndteres i henhold til fabrikantens anvisninger. Andre sikkerhedsanvisninger Der må kun anvendes forlænger- ledninger, der er godkendte til udendørs brug. Brug udelukkende klæbemærker til mærkning af apparatet. Bor aldrig huller ihuset. Netspændingen og spændingsangivelsen på typeskiltet skal stemme overens. Støj og vibration BEMÆRK Værdierne for det A-vægtede støjniveau samt de samlede svingningsværdier fremgår af tabellen „Tekniske data“. Støj- og svingningsværdierne er beregnet ifølge EN 62841. FORSIGTIG! De angivne måleværdier gælder for nye apparater. Støj- og svingningsværdierne ændrer sig ved daglig brug. BEMÆRK Det svingningsniveau, der er angivet i disse anvisninger, er blevet målt i henhold til en standardiseret måleproces i EN 62841 og kan bruges til at sammen-ligne elværktøjerne. Det egner sig også til en foreløbig vurdering af svingnings- belastningen. Det angivne svingningsniveau repræsen- terer elværktøjets hovedsagelige anven- delse. Hvis elværktøjet dog benyttes til andre formål, med afvigende indsats- værktøjer eller det vedligeholdes utilstræk- keligt, kan svingningsniveauet ændre sig. Dette kan øge svingningsbelastningen betydeligt i hele arbejdstidsrummet. For nøjagtigt at kunne vurdere svingnings- belastningen bør man også tage højde for de tider, hvor apparatet er slukket eller kører, men ikke bruges. Dette kan reducere svingningsbelastningen betydeligt i hele arbejdstidsrummet. Fastlæg derfor yderligere sikkerheds- foranstaltninger til beskyttelse af brugeren imod påvirkning af svingninger, f.eks. vedligeholdelse af elværktøj og indsats- værktøjer, varmholdelse af hænder, organisation af arbejdsforløb

FORSIGTIG! Ved et lydtryk på over 85 dB(A) skal der benyttes høreværn.TRINOXFLEX

Tomgangsomdrejningstal omdr./min 1000 – 3500 Max. værktøjs Ø mm 125 – Værktøjsbredde mm 100 – Værktøjsoptagelse mm 19 – Bånddimensioner (længde x bredde) mm – 760 x 40 Båndhastighed m/s – 3,5 – 10,0 Vægt i henhold til „EPTA-procedure 01/2003“ Drev uden forsatser (uden kabel) kg 2,1 Drev med forsats (uden kabel) kg 2,9 3,6 Beskyttelsesklasse II/ A-vægtet støjniveau i henhold til EN 62841 (se „Støj og vibration“): Lydtryksniveau L

dB(A) 93,1 93,5 Usikkerhed K db 3,0 Samlet svingningsværdi i henhold til EN 62841 (se „Støj og vibration“): Emmisionsværdi a

ved satinering af metaloverflader m/s

< 2,5 – Emmisionsværdi a

ved ved slibning af metalrør m/s

Oversigt Drivenhed BME 14-3L 1 Gearhoved 2 Lynkobling til forsatser 3 Vippekontakt Tænder og slukker maskinen. Med indgrebsstilling for konstant drift. 4 Indstillingshjul til forvalg af omdrej- ningstal 5 Netkabel 4,0 m med netstik 6 Støvbeskyttelseskappe 7 Typeskilt

Båndsliberforsats BRE 14-3 125 8 Styrerulle med styrekant 9 Håndtag 10 Håndbeskyttelse 11 Vippearm Med fjeder til fastspænding af slibebåndet. 12 Styrerulle med styrekant 13 Drivhjul uden styrekant 14 Oplåsningsarm til lynkobling 15 Spændearm til lynkobling Satineringsforsats BSE 14-3100 / BBE 14-3 110 16 Låseskrue til parallelanslag 17 Parallelanslag 18 Beskyttelseshætte 19 Værktøjsoptagelse 20 Håndtag 21 Låsering til skærmmontering 22 Afstandsringe

25 Beskyttelsesskærm med udsugning 26 Sikringsskrue

Indeholdt i sættetTRINOXFLEX

Brugsanvisning ADVARSEL! Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet. Inden ibrugtagning Pak drivenhed og forsatser ud, og kontrol- lér, om udstyret er komplet eller beska-diget under transporten. Montering af forsatserne Læg den ønskede forsats på en plan arbejdsflade med lynkoblingen opad. Åbn spændearmen på forsatsen. Sæt drivenheden an i den ønskede position i forhold til forsatsen, og tryk den ned, indtil den går hørbart i indgreb (1.). Luk spændearmen, og/eller spænd låseskruen (2.). BEMÆRK Fortandingerne i lynkoblingen på drivenhed og forsats kobles automatisk sammen, når værktøjet tændes. Afmontering af forsatserne Åbn spændearmen på forsatsen (1.), hhv. løsn låseskruen.

Løft drivenheden af forsatsen (3.). Satineringsforsats BSE 14-3100 / BBE 14-3 110 ADVARSEL! Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet. Montering af beskyttelsesskærm FORSIGTIG! Satineringsforsatsen må kun anvendes med monteret beskyttelsesskærm.TRINOXFLEX

Åbn låseringen til skærmmontering. Sæt beskyttelsesskærmen på (1.). Luk låseringen til skærmmontering (2.). Skru sikringsskuren i (3.). Fastgør av værktøjet Værktøjsoptagelsen muliggør værktøjsskift uden brug af værktøj. Træk netstikket ud. Tryk på spindellåsen og hold den inde (1.). Sæt værktøjet og værktøjsholderen på værktøjsoptagelsen (formtilpasning notfjeder) (2.). Tryk værktøjet nedad imod fjeder- trykket (3.), og drej det med uret (4.). Værktøjsoptagelsen er låst. BEMÆRK Værktøjsoptagelsen har en bredde på 100 mm. Afhængigt af værktøjsbredden skal der sættes flere værktøjer på, eller breddeforskelle skal udlignes ved hjælp af afstandsringe. Eksempel:

Polerhjul 50 mm bred:...........2 værktøjer

Kludeskive 10 mm bred: ........................ ...................8 værktøjer og afstandsringe Sæt netstikket i stikkontakten. Tænd elværktøjet (uden indgreb) og lad det køre ca. 30 sekunder. Kontrollér den for ubalance og vibrationer. Sluk elværktøjet. Brug af parallelanslag Parallelanslaget sikrer en nøjagtigt styret bevægelse ved bearbejdning af profiler. Løsn låseskruen på parallelanslaget (1.). Indstil parallelanslaget (2.). Spænd låseskruen igen. Anbringelse af støvbeskyttelseskappe Sæt støvbeskyttelseskappen på, indtil den går hørbart i indgreb. Arbejdsopgaver med gummiluftrulle Gummiluftrullen er især velegnet til slibning af konturer, da den kan tilpasse sig formen af overfladen på arbejdsemnet.TRINOXFLEX

Skyd slibehylsteret hen over den ikke oppumpede gummiluftrulle. Fjern ventilkappen. Oppump gummi- luftrullen med luftpumpen. Luften slippes ud ved at åbne ventilen med bagsiden af ventilkappen. BEMÆRK Hvis slibehylsterets korn skal skiftes meget ofte, anbefales det at benytte en anden gummiluftrulle fra tilbehørsprogrammet. Arbejdsinstrukser for satineringsforsats FORSIGTIG! Slibeværktøjet har et kort efterløb efter slukning. Bearbejdning af jævne overflader: Hold elværktøjet fast med begge hænder. Til dekorativ finish af overfladen: Anbring elværktøjet forsigtigt på over- fladen, der skal behandles, og bevæg det frem og tilbage i lineære bevægelser. Tilslutning af et udsugningsanlæg BEMÆRK Det anbefales at anvende af et FLEX Special-støvsuger i klasse M. Fastgør udsugningsslangen på beskyttel- seshættens tilslutningsstuds. Fastgør tilslutningsledningen på udsug- ningsslangen med de medfølgende kabelholdere (3x). Slut udsugningsslangen til udsugningsan- lægget. Følg betjeningsvejledningen til udsugningsanlægget! Kontrollér om den er fastgjort korrekt! Anvend en passende adapter, hvis det er nødvendigt. BEMÆRK Kræver støvsugeren en speciel tilslutnings- studs (dvs. en anden tilslutningsstuds end den 32 mm/36 mm-standardtilslutnings- studs, der følger med leveringen af elværk- tøjet), kontaktes støvsugerleverandøren, der kan skaffe den egnede adapter. Båndsliberforsats BRE 14-3125 ADVARSEL! Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet. Fastgørelse eller skift af slibebånd FORSIGTIG! Iagttag båndets forudindstillede løbe- retning! Løberetningen skal stemme overens med løberetningspilen på gearhovedet. Træk netstikket ud. Tryk vippearmen i retning af drivhjulet og hold den nede.TRINOXFLEX

Anbring slibebåndet ovenover rullerne. Slip vippearmen. Kontrollér om båndet hviler fuldstændigt på rullerne. Indstilling af håndtag Ved arbejde på vanskeligt tilgængelige steder, som f.eks. på håndløb monteret på væggen, kan håndtaget monteres på den anden side af vingen. Arbejdsinstrukser for rørbåndsliber- forsats BEMÆRK Slibeværktøjet har et kort efterløb efter slukning. En båndsliber har følgende fordele i forhold til en slibeskive: – kølig slibning, – ren finish uden riller, – særdeles effektiv fjernelse, – høj produktivitet på grund af stor omslutningsvinkel (afhængig af diameter). Slibning: BEMÆRK Kontrollér om båndet hviler fuldstændigt på rullerne, inden maskinen sættes på emnet og før den sættes i gang. – Rørene bearbejdes mellem rullerne 11 og 12. – Omslutningsvinklen og fjernelsesgraden kan varieres via pressetrykket. – Jo mindre rørdiameter jo større mulig omslutningsvinkel. Op til 270° er mulig. Forsegling: Flere fabrikanter anbefaler at forsegle færdigbearbejdede overflader med en beskyttelsesspray (se Flex ståltilbehør). Besøg vores hjemmeside www.flex-tools.com for flere oplysninger. Tænd og sluk Kortvarig drift uden indgreb Skub vippekontakten fremad og hold den fast. Slip vippekontakten for at slukke.TRINOXFLEX

Konstant drift med indgreb Skub vippekontakten fremad (1.) og lad den gå i indgreb ved at trykke på forreste ende (2.). Frigør vippekontakten ved at trykke på bagerste ende for at slukke. BEMÆRK Efter strømsvigt starter den tændte maskine ikke igen. Forvalg af omdrejningstal Med indstillingshjulet kan arbejdshastig- heden tilpasses materialekravene trinløst. Vedligeholdelse og eftersyn ADVARSEL! Træk stikket ud af stikkontakten, før der udføres arbejde på elværktøjet. Rengøring ADVARSEL! Der kan aflejres lededygtigt støv i husets indre ved ekstrem anvendelse i forbindelse med bearbejdning af metaller. Dette har negativ indflydelse på beskyttel- sesisoleringen! Maskinen skal drives via et HFI-relæ (belastningssikring 30 mA). Rengør apparatet og ventilations-slidserne regelmæssigt. Intervallerne afhænger af materialet, der skal bearbejdes, og af brugsvarigheden. Blæs husets indre med motor ud regel- mæssigt med tør trykluft. Rengøring af støvbeskyttelseskappe Børst luftspalternes metalgitter med en pensel. Blæs derefter med trykluft mod siden. Trin Omdrejningstal af satineringsforsats [omdr./min] Båndhastighed af båndsliberforsats [m/s] 11000 3,5 21500 4,8 32000 6,1 42500 7,4 53000 8,7 63500 10,0 Trin Omdrejningstal af satineringsforsats [omdr./min] Båndhastighed af båndsliberforsats [m/s]TRINOXFLEX

Ved kraftig tilsmudsning skal du clipse kappen fri, tage den af og udblæse den komplet med trykluft. Kulbørster Drivenheden er udstyret med frakoblings- kulbørster. Når slidgrænsen er nået, slukkes elværktøjet automatisk. BEMÆRK Der må kun anvendes originale dele fra fabrikanten ved udskiftning. Fabrikantens garantiforpligtelser bortfalder ved benyttelse af fremmede fabrikater. Ilden fra kullet kan iagttages gennem de bagerste luftindgangsåbninger under brugen. Sluk værktøjet omgående ved stærk kulbrand. Aflever drivenheden til et af producenten autoriseret kundeservice- værksted. Gearkasse BEMÆRK Skruerne på gearhovedet må ikke løsnes i garantiperioden. Ved tilsidesættelse af dette bortfalder fabrikantens garantiforpligtelser. Reparationer Reparationer må udelukkende udføres af et af fabrikanten autoriseret kunde- service-værksted. Udskiftning af sliddele I løbet af båndsliberens driftstid opstår der slitage på filtskåneren på vippearmen. Reservedele kan rekvireres hos fabrikanten eller i handelen. Reservedele og tilbehør Andet tilbehør, især slibeværktøjer, findes i katalogerne fra producenten. Eksplosionstegninger og reservedelslister findes på vores hjemmeside: www.flex-tools.com Bortskaffelseshenvisninger ADVARSEL! Gør udtjente apparater ubrugelige ved at fjerne netkablet. Kun for EU-lande Elværktøjer er ikke normalt hushold- ningsaffald! I henhold til europæisk direktiv 2012/19/EU om gamle elektriske og elektroniske appa- rater og omsætning til national ret skal udtjente elværktøjer samles separat og tilføres miljøvenlig genbrug

71711 Steinheim/Murr Ansvarsudelukkelse Fabrikanten og hans repræsentant hæfter ikke for skader og fortjeneste som virksomheden evt. er gået glip af som følge af driftsafbrydelse i virksomheden, forårsaget af produktet eller fordi produktet ikke kunne benyttes. Fabrikanten og dennes repræsentant hæfter ikke for skader opstået som følge af usagkyn- dig anvendelse eller i forbindelse med produkt- er fra andre fabrikanter.TRINOXFLEX

den foreliggende betjeningsveiledningen,

til de arbeider det er beregnet for,
