NÁVOD NA OBSLUHU 325iLK HUSQVARNA

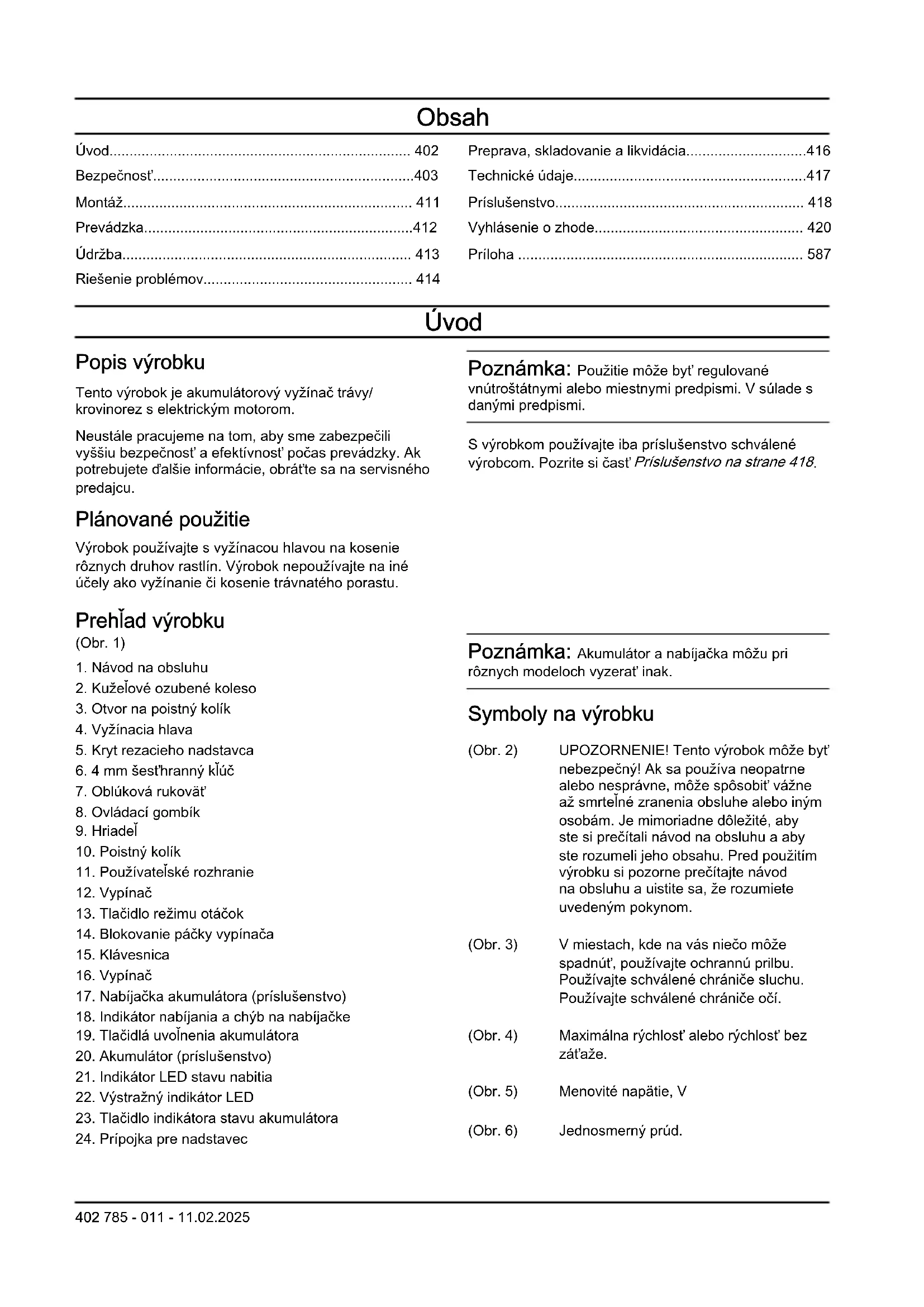

Preprava, skladovanie a likvidácia....416
Technické údaje....417
Príslušenstvo.... 418
Vyhlásenie o zhode.... 420
Príloha 587

Úvod

Popis výrobku

Neustále pracujeme na tom, aby sme zabezpečili vyššiu bezpečnost' a efektívnost' počas prevádzky. Ak potrebujete d'alšie informácie, obrát'te sa na servisného predajcu.

Plánované použitie

Výrobok používajte s vyžínacou hlavou na kosenie rôznych druhov rastlín. Výrobok nepoužívajte na iné účely ako vyžínanie či kosenie trávnatého porastu.

Prehľad výrobku

(Obr. 1)

Poznámka: Použitie môže byt' regulované vnútroštátnymi alebo miestnymi predpismi. V súlade s danými predpismi.

S výrobkom používajte iba príslušenstvo schválené výrobcom. Pozrite si časť Príslušenstvo na strane 418.

Poznámka: Akumulátor a nabíjačka môžu pri rôznych modeloch vyzerat' inak.

Symboly na výrobku

(Obr. 2) UPOZORNENIE! Tento výrobok môže byt' nebezpečný! Ak sa používa neopatrne alebo nesprávne, môže spôsobit' vážne až smrtelné zranenia obsluhe alebo iným osobám. Je mimoriadne dôležité, aby ste si prečítali návod na obsluhu a aby ste rozumeli jeho obsahu. Pred použitím výrobku si pozorne prečítajte návod na obsluhu a uistite sa, že rozumiete uvedeným pokynom.
(Obr. 3) V miestach, kde na vás niečo môže spadnút', používajte ochrannú prilbu. Používajte schválené chrániče sluchu. Používajte schválené chrániče očí.
(Obr. 4) Maximálna rýchlost' alebo rýchlost' bez zát'aže.
(Obr. 5) Menovité napätie, V
(Obr. 6) Jednosmerný prúd.

(Obr. 7) Počas používania sa môžu od výrobku odrazit' predmety a spôsobit' poranenie.

(Obr. 8) Používajte len nekovové flexibilné rezacie nadstavce, t. j. trimovacie (zastrihovacie) hlavy so strihacou šnúrou.

(Obr. 9) Tento výrobok je v súlade s príslušnými smernicami ES.

(Obr. 13) Symboly na výrobku alebo na jeho obale označujú, že sa tento výrobok nesmie likvidovat' ako domáci odpad. Tento výrobok sa musí odovzdat' v príslušnom zariadení na recykláciu.

(Obr. 14) Výrobok je vybavený ochranou proti striekajúcej vode.

(Obr. 15) Všetky časti tela udržiavajte mimo horúcich plôch.

(Obr. 16) Označenie emisií hluku do životného prostredia podľa smerníc a nariadení EÚ a Spojeného kráľovstva (vrátane legislatívy Nového Južného Walesu). Zaručená hladina akustického výkonu výrobku je uvedená v dokumente Technické údaje na strane 417 a na štítku.

(Obr. 17) Počas používania výrobku za- chovávajte minimálnu vzdiale- nosť 15 metrov od Íudí a zvie- rat.

Poznámka: Ostatné symboly/štítky na výrobku odkazujú na požiadavky certifikácie pre iné komerčné oblasti.

Výrobca

Husqvarna AB

Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: [phone]

Poškodenie výrobku

Nie sme zodpovední za škody na našom výrobku v prípade:

• nesprávne vykonanej opravy výrobku,
• opravy výrobku, pri ktorej neboli použité diely od výrobcu alebo diely schválené výrobcom,
• používania príslušenstva od iného výrobcu alebo príslušenstva, ktoré nie je schválené výrobcom,
• opravy výrobku, ktoré neboli vykonané v schválenom servisnom stredisku alebo schválenými kompetentnými osobami.

Podpora

Pre podporu týkajúcu sa výrobku prejdite do časti Podpora, www.husqvarna.com kde nájdete pokyny, návody na riešenie problémov alebo môžete využit' Husqvarna samoobslužný portál a asistenta výrobku (ak je k dispozícii vo vašom trhu). Pre d'alšiu podporu týkajúcu sa výrobku sa obrát'te na svojho Husqvarna servisného predajcu.

Bezpečnost'

Bezpečnostné definície

Výstrahy, upozornenia a poznámky slúžia na zdôraznenie mimoriadne dôležitých častí návodu.

VÝSTRAHA: Používa sa, ak pre obsluhu alebo osoby v okolí existuje nebezpečenstvo poranenia alebo smrti v prípade nedodržania pokynov v návode.

VAROVANIE: Používa sa, ak hrozí nebezpečenstvo poškodenia produktu, iných materiálov alebo okolitej oblasti v prípade nedodržania pokynov v návode.

Poznámka: Používa sa na poskytnutie informácií nad rámec nevyhnutných informácií v danej situácii.

Všeobecné bezpečnostné upozornenia k stroju

VÝSTRAHA: Prečítajte si všetky bezpečnostné upozornenia a pokyny a pozrite si ilustrácie a uvedené špecifikácie tohto stroja. Nedodržanie všetkých nižšie uvedených pokynov môže spôsobit' zásah elektrickým prúdom, požiar alebo t'ažké zranenia.

- Uchovajte si všetky upozornenia a pokyny pre budúce použitie. Výraz „stroj“ použitý v upozorneniach označuje stroj napájaný z elektrickej siete (s káblom) alebo z akumulátora (bez kábla).

• Pracovisko udržiavajte v čistote a dobre osvetlené. Neporiadok aj tmavé osvetlenie vedú k nehodám.
• Stroje nepoužívajte vo výbušnom prostredí, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Stroje vytvárajú iskry, ktoré môžu vznietit' prach alebo výpary.
• Nedovolte, aby sa v blízkosti práce so strojom zdržiavali deti alebo iné osoby. Rušivé podnety môžu spôsobit' stratu kontroly.

• Zástrčky stroja musia byt' vhodné na pripojenie do zásuvky. Nikdy a žiadnym spôsobom nemodifikujte elektrickú zástrčku. Pri uzemnených strojoch nepoužívajte žiadne adaptérové zástrčky. Nemodifikované zástrčky a zhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
• Zabráňte telesnému kontaktu s uzemnenými plochami, napríklad s potrubím, radiátormi, sporákmi a chladničkami. Ak je vaše telo uzemnené, riziko úrazu elektrickým prúdom je zvýšené.
• Stroje nevystavujte pôsobeniu dažđa ani vlhkosti. Vniknutie vody do stroja zvyšuje riziko zásahu elektrickým prúdom.
• Nepoužívajte kábel nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, t'ahanie ani odpájanie stroja. Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa čast'ami. Poškodené alebo zamotané káble zvyšujú riziko úrazu elektrickým prúdom.
• Pokiaľ pracujete so strojom vonku, používajte len taký predlžovací kábel, ktorý je určený pre exteriér. Používanie kábla určeného do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.
• Pokial sa nemôžete vyhnút' prevádzke stroja vo vlhkom prostredí, použite zásuvku s prúdovým chráničom. Použitie prúdového chrániča znižuje riziko úrazu elektrickým prúdom.

Osobná bezpečnost'

• Pracujte obozretne, dávajte pozor a pri používaní stroja postupujte rozumne. Stroj nepoužívajte, ak ste unavení alebo pod vplyvom drog, alkoholu alebo liekov. Chvílka nepozornosti pri používaní strojov môže viest' k vážnemu zraneniu.

• Používajte osobné ochranné pomôcky. Vždy noste ochranné prostriedky očí. Používanie osobných ochranných prostriedkov, ako je maska proti prachu, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana sluchu podľa druhu a spôsobu použitia elektrického náradia, znižujú riziko poranenia.

• Zabráňte neúmyselnému spusteniu zariadenia. Pred pripojením k elektrickej sieti alebo akumulátoru, zdvihnutím alebo prenesením stroja overte, či je vypínač vo vypnutej polohe. Pokiaľ máte pri prenášaní strojov prst na spínači alebo pokiaľ sú stroje v zapnutom stave pripojené na zdroj prúdu, môže dôjst’ k úrazom.

• Predtým, ako stroj zapnete, odstráňte z neho nastavovací klůč alebo klůč na matice. Nástroje alebo klůče, ktoré sa nachádzajú v rotujúcich častiach stroja, môžu spôsobit' úraz.
• Nenaťahujte sa príliš d'aleko. Vždy si udržiavajte rovnováhu a správny postoj. Tým môžete stroj v neočakávaných situáciách lepšie kontrolovať.
• Vhodne sa oblečte. Nenoste volné oblečenie alebo šperky. Udržujte svoje vlasy a oblečenie mimo dosahu pohyblivých častí. Volné oblečenie, šperky alebo dlhé vlasy sa môžu zachytit' v pohyblivých častiach.
• Ak je možné pripojit' zariadenia na odsávanie a zber prachu, overte, či sú tieto zariadenia pripojené a či sa správne používajú. Používanie zberača prachu môže obmedzit' nebezpečenstvá týkajúce sa prachu.
• Aj ked' ste po viacnásobnom používaní so strojom oboznámení, nenechajte sa ukolísať falošným pocitom bezpečia a neprestaňte dbat' na bezpečnostné pravidlá pre stroj. Nepozorné konanie môže v zlomku sekundy viest' k t'ažkým poraneniam.

Používanie a starostlivost' o stroj

• Stroj nepreťažujte. Pre svoju prácu používajte vždy len na to určený stroj. S vhodným strojom sa vám v danom rozsahu výkonu bude pracovat' lepšie a bezpečnejšie.
• Nepoužívajte stroj, ktorý má pokazený spínač. Stroj, ktorý sa nedá zapnút' a vypnút', je nebezpečný a musí sa opravit'.
• Pred akýmkol'vek nastavovaním, výmenou príslušenstva alebo skladovaním stroja odpojte zástrčku od zdroja napájania alebo vyberte akumulátor zo stroja, ak je vyberateľný. Toto bezpečnostné opatrenie zabráni neúmyselnému štartu stroja.
• Nepoužívaný stroj uskladnite mimo dosahu detí. Nedovolte, aby stroj používali osoby, ktoré s ním nie sú oboznámené alebo si neprečítali tieto pokyny. Stroje sú nebezpečné, pokiaľ ich používajú neskúsené osoby.
• Vykonávajte údržbu strojov a príslušenstva. Kontrolujte, či sa pohyblivé diely volne pohybujú a nezasekávajú sa, či nie sú niektoré diely zlomené alebo tak poškodené, že by mohli ovplyvnit funkciu stroja. Poškodené diely stroja nechajte pred použitím opravit'. Mnohé úrazy sú spôsobené nesprávnou údržbou strojov.

• Rezacie nástroje udržiavajte nabrúsené a v čistote. Správne udržiavané rezacie stroje s ostrými hranami sú menej náchylné na uviaznutie a ľahšie sa ovládajú.

• Stroj, príslušenstvo, ostrie a pod. používajte v súlade s týmito pokynmi, pričom vezmite do úvahy pracovné podmienky a typ vykonávanej práce. Použitie stroja na iné ako určené účely môže viest' k nebezpečným situáciám.

• Rukoväti a úchytné povrchy udržiavajte suché, čisté a neznečistené olejom a mazivom. Klzké rukoväte a plochy rukoväte znemožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.

Používanie nástroja napájaného akumulátorom a starostlivost' oň

- Nabíjajte iba pomocou nabíjačky špecifikovanej výrobcom. Nabíjačka, ktorá je vhodná pre jeden typ akumulátora, môže pri použití s iným akumulátorom predstavovat' nebezpečenstvo požiaru.

- Elektrické nástroje používajte iba so špecificky označenými akumulátormi. Pri použití akéhokol'vek iného akumulátora môže hrozit' nebezpečenstvo poranenia a požiaru.

- Ked' sa akumulátor nepoužíva, udržujte ho mimo dosahu kovových predmetov, ako sú spony na papier, mince, klúče, klince, skrutky alebo iné drobné kovové predmety, ktoré môžu vytvorit' spoj medzi svorkami. Skratovanie svoriek akumulátora môže spôsobit' popáleniny alebo požiar.

- Pri neopatrnom zaobchádzaní môže z akumulátora uniknút' tekutina. Nedotýkajte sa jej. V prípade náhodného kontaktu umyte postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vyhládajte aj lekársku pomoc. Kvapalina vystrekujúca z akumulátora môže spôsobit' podráždenie alebo popáleniny.

- Nepoužívajte poškodený alebo upravený akumulátor alebo nástroj. Poškodené alebo upravené akumulátory môžu mat' za následok nepredvídateľné fungovanie a spôsobit' požiar, výbuch alebo predstavovat' nebezpečenstvo poranenia.

- Akumulátor alebo nástroj nevystavujte ohňu alebo nadmerne vysokým teplotám. Oheň alebo teploty nad 130 °C môžu spôsobit' výbuch.

- Dodržiavajte všetky pokyny na nabíjanie a pri nabíjaní nevystavujte akumulátor alebo nástroj teplotám, ktoré sú mimo teplotného rozsahu uvedeného v pokynoch. Pri nesprávnom nabíjaní alebo pri vonkajších teplotách mimo uvedeného rozsahu hrozí poškodenie akumulátora a zvyšuje sa nebezpečenstvo požiaru.

Služba

- Stroj zverte do opravy iba kvalifikovanému odborníkovi a používajte iba originálne náhradné diely. Iba tak je možné zaistiť zachovanie bezpečnosti stroja.

- Poškodené akumulátory nikdy neservisujte sami. Servis akumulátora smie vykonávat' len výrobca alebo autorizovaný servis.

• Zariadenie nepoužívajte počas nepriaznivých poveternostných podmienok, najmä ak hrozí riziko bleskov. Zníži sa tým riziko zasiahnutia bleskom.
• Skontrolujte, či sa v priestore, kde sa má zariadenie používat', nenachádzajú voľne žijúce živočíchy. Počas prevádzky zariadenia môže dôjst' k zraneniu voľne žijúcich živočíchov.

- Pozorne skontrolujte priestor, v ktorom sa bude zariadenie používat', a odstráňte všetky kamene, konáre, káble, kosti a iné cudzie predmety. Vymrštené predmety môžu spôsobit' poranenie osôb.

- Pred používaním zariadenia vždy vizuálne skontrolujte, či nie sú rezný nástroj alebo nôž a rezný nástroj alebo zostava noža poškodené. Poškodené diely zvyšujú riziko poranenia.

- Pri výmene príslušenstva sa riad'te pokynmi. Nesprávne utiahnuté upevnovacie matice alebo skrutky noža môžu poškodit' nôž alebo spôsobit' jeho uvoľnenie.

- Menovitá rýchlost' otáčania rezného nástroja sa musí minimálne rovnat' maximálnej rýchlosti otáčania vyznačenej na zariadení. Rezné nástroje pohybujúce sa rýchlejšie ako je ich menovitá rýchlost' otáčania sa môže zlomit' a rozpadnút'.

- Noste ochranu očí, uší, hlavy a rúk. Vhodné ochranné vybavenie obmedzí zranenia spôsobené lietajúcimi úlomkami alebo náhodným kontaktom so žacím lankom alebo nožom.

- Pri práci so zariadením vždy noste bezpečnostnú obuv. Ak ste bosí alebo máte obuté otvorené sandále, tento stroj nepoužívajte. Zníži sa tým riziko poranenia chodidiel kontaktom s pohybujúcim sa rezným nástrojom, lankom alebo nožom

- Pri práci so zariadením vždy noste dlhé nohavice. Odhalená pokožka zvyšuje pravdepodobnosť poranenia vymrštenými predmetmi.

- Počas používania zariadenia nedovolte okolostojacim približovat' sa. Vymršťované úlomky môžu mat' za následok vážne zranenie.

- Zariadenie držte iba za izolovanú časť určenú na držanie, pretože žacie lanko alebo nôž sa môžu dostat’ do kontaktu so skrytými káblami. Žacie lanko alebo nože, ktorý príde do styku s vodičom pod napätím, môže uviest’ pod napätie exponované kovové časti zariadenia a môže používateľovi spôsobit’ úraz elektrickým prúdom.

- Vždy udržujte správny postoj a zariadenie obsluhujte iba vtedy, keď stojíte na zemi. Klzké alebo nestabilné povrchy môžu spôsobit' stratu rovnováhy alebo kontroly nad zariadením.

- Zariadenie nepoužívajte na nadmerne strmých svahoch. Znižuje sa tým riziko straty kontroly, pošmyknutia, spadnutia a následného zranenia.

- Pri práci na svahoch vždy dbajte na to, aby ste mali pevné postavenie, vždy pracujte naprieč svahom, nikdy smerom nahor alebo nadol a buděte mimoriadne opatrní pri zmene smeru. Znižuje sa tým riziko straty kontroly, pošmyknutia, spadnutia a následného zranenia.

- Ked' je zariadenie v prevádzke, držte všetky časti tela mimo dosahu rezného nástroja, lanka alebo noža. Pred spustením zariadenia sa uistite, že sa rezný nástroj, lanko alebo nôž ničoho nedotýkajú. Chvílka nepozornosti pri obsluhe zariadenia môže viest' k zraneniu vás alebo iných osôb.

- Zariadenie nepoužívajte nad výškou pása. Pomôže to zabránit' neúmyselnému kontaktu rezného nástroja alebo noža a umožňuje to lepšiu kontrolu nad zariadením v neočakávaných situáciách.

- Pri rezaní kríkov a mladých stromov, ktoré sú napnuté, dávajte pozor na ich vymrštenie. Ked' sa uvoľní napnutie vo vláknach drevá, kríky alebo mladé stromy môžu zasiahnut' používateľa a/alebo neovládateľne odhodit' zariadenie.

- Mimoriadny pozor dávajte pri rezaní krovín a mladých stromov. Pružný materiál môže nôž zachytit' a vymrštit' smerom k vám alebo spôsobit' stratu rovnováhy.

- Udržujte zariadenie pod kontrolou a nedotýkajte sa rezných nástrojov, laniek a nožov ani iných nebezpečných pohyblivých častí, ked' sú stále v pohybe. Znižuje sa tým riziko poranenia pohyblivými čast'ami.

- Pri odstraňovaní zaseknutého materiálu alebo pri údržbe stroja skontrolujte, či je vypínač vypnutý a či je vybratý akumulátor. Neočakávané uvedenie zariadenia do činnosti v priebehu odstraňovania zachyteného materiálu alebo vykonávania servisu môže spôsobit' vážne poranenie.

- Zariadenie prenášajte vypnuté a mimo tela. Správnou manipuláciou so zariadením sa zníži pravdepodobnosť náhodného kontaktu s pohybujúcim sa rezným nástrojom, lankom alebo nožom.

- Pri preprave alebo skladovaní zariadenia vždy nasadte kryt na kovové nože. Správnou manipuláciou so zariadením sa zníži pravdepodobnosť náhodného kontaktu s nožom.

- Používajte iba náhradné rezné nástroje, lanká, rezné hlavy a nože špecifikované výrobcom. Nesprávne náhradné diely môžu zvýšit' riziko poškodenia a poranenia.

- Pri odstraňovaní zaseknutého materiálu alebo pri údržbe stroja skontrolujte, či je vypínač vypnutý a či je vybratý akumulátor. Neočakávané uvedenie stroja do činnosti v priebehu odstraňovania zachyteného materiálu alebo vykonávania servisu môže spôsobit' vážne poranenie.

Príčiny odrazenia noža a súvisiace výstrahy

- Odrazenie noža je náhly pohyb stroja do strany, dopredu alebo dozadu, ktorý môže nastat', ked' sa nôž zasekne alebo zachytí o nejaký predmet,

napríklad mladý strom alebo peň. Môže byť dostatočne silný na to, aby spôsobil trhnutie stroja alebo obsluhy ľubovoľným smerom, čím môže obsluha stratit' nad strojom kontrolu. Odrazeniu noža a súvisiacim nebezpečenstvám sa dá predíst' prijatím vhodných bezpečnostných opatrení opísaných nižšie.

- Zariadenie držte pevne oboma rukami a ruky umiestnite tak, aby ste odolali odrazeniu noža. Svoje telo umiestnite na ľavú stranu zariadenia. Odrazenie noža môže zvýšit' riziko zranenia v dôsledku neočakávaného pohybu zariadenia. Používateľ môže sily odrazenia noža skrotit', ak sa vykonajú vhodné opatrenia.

- Ak sa nôž zasekne, alebo ak z akéhokol'vek dôvodu prerušíte rez, vypnite zariadenie a držte ho nehybne v materiáli, kým sa nôž úplne nezastaví. Kým je nôž zaseknutý, nikdy sa nepokúšajte odstránit' zariadenie z materiálu ani ho t'ahat' dozadu, ked' je nôž v pohybe, inak môže dôjst' k odrazeniu noža. Pokúste sa zistiť príčinu a prijmite nápravné opatrenia na odstránenie príčiny viaznutia noža.

- Nepoužívajte tupé ani poškodené nože. Tupé alebo poškodené nože zvyšujú riziko zaseknutia alebo zachytenia sa o predmet, čo má za následok odrazenie noža.

- Vždy udržujte dobrú viditeľnosť rezaného materiálu. Častejšie k nemu dochádza na miestach, kde nie je rezaný materiál dobre viditeľný.

- Ak k vám počas obsluhy zariadenia pristúpi iná osoba, zariadenie vypnite. Existuje zvýšené riziko poranenia iných osôb zasiahnutím pohybujúcim sa nožom v prípade odrazenia noža.

Ďalšie všeobecné bezpečnostné informácie

- Pred prechodom na iné miesto výrobok vypnite. Pri predávaní výrobku inej osobe vždy vyberte batériu.

- Výrobok nikdy neodkladajte, kým ho nevypnete a nevyberiete z neho batériu. Zapnutý výrobok nenechávajte bez dozoru.

- Ked' sa spínač páčky plynu vráti do východiskovej polohy, nôž by mal byt' úplne v pokoji.

- Pred použitím výrobku a po akomkolvek náraze skontrolujte známky opotrebovania alebo poškodenia a podľa potreby vykonajte opravu.

- Ak sa počas prevádzky výrobku v rezacom nadstavci niečo zasekne, prácu prerušte a vypnite výrobok. Zaistite, aby sa rezací nadstavec úplne zastavil. Pred čistením, kontrolou alebo opravou výrobku alebo rezného zariadenia vyberte batériu.

- Chybný rezací nadstavec môže zvýšit' riziko nehôd.

- Skontrolujte, či prevod nie je znečistený a prasknutý. Očistite prevod od trávy a lístia pomocou kefy. V prípade potreby noste rukavice.

- Vždy skontrolujte, či sa vo vetracích otvoroch nenachádzajú odpadky.

- Pred naštartovaním sa musia nasadit' všetky kryty, ochranné prvky a rukoväte.

- Skontrolujte, či je výrobok v úplnom poriadku. Skontrolujte, či sú všetky matice a skrutky zatiahnuté.

- Skontrolujte či vyžínacia hlava a kryt vyžínacej hlavy nie sú poškodené alebo prasknuté. Vyžínaciu hlavu alebo kryt vyžínacej hlavy vymeňte, pokiaľ bolí vystavené nárazom, alebo ak sú niekde prasknuté. Vždy používajte správny odporúčaný ochranný kryt zodpovedajúci používanému rezaciemu nadstavcu. Pozri kapitolu Technické dáta.

- Tento výrobok môže byť nebezpečný, ak nie ste opatrní alebo ho použivate nesprávne. Tento výrobok môže spôsobit' vážne poranenie alebo usmrtenie obsluhujúceho pracovníka alebo iných osôb.

- Tento spotrebič nie je určený na použitie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnost'ami, alebo s nedostatkom skúseností a vedomostí, pokiaľ tieto osoby nie sú pod dohladom alebo ak neboli poučené o používaní spotrebiča osobou zodpovednou za ich bezpečnosť. Deti by mali byť pod dohladom, aby sa zabezpečilo, že sa so zariadením nehrajú.

- Nikdy nedovolte det'om používat' stroj alebo sa zdržiavat' v jeho blízkosti. Kedže stroj sa ľahko štartuje, deti môžu byt' schopné naštartovat' ho, pokiaľ nie sú pod neustálym dohladom. To môže znamenat' riziko vážneho poranenia. Preto odpojte batériu, ked' stroj nie je pod dohladom.

- Nikdy nedovolte det'om a iným osobám, ktoré nie sú vyškolené v používaní výrobku a/alebo batérie, používat' alebo opravovat' výrobok alebo batériu.

- Použitie môže byt' regulované národnými alebo miestnymi predpismi. Dodržiavajte príslušné predpisy.

- Skladujte vybavenie na uzamykateľnom mieste, aby bolo mimo dosahu detí a nepovolaných osôb.

- Pri preprave a skladovaní vždy použite transportný kryt.

- Ruky a nohy nikdy nepribližujte k oblasti rezania, najmä nie pri zapínaní motora.

- Po vypnutí výrobku majte ruky a nohy mimo dosahu rezacieho nadstavca, kým sa úplne nezastaví.

- Narezaný materiál neodstraňuje ani nenechajte iné osoby odstraňovat', kým je výrobok spustený alebo kým sa otáča rezné zariadenie, keďže by mohlo dôjst' k vážnemu zraneniu.

- Majte na pamäti, že vy ako operátor ste zodpovedný za to, aby ste nevystavovali osoby alebo ich majetok nehodám alebo nebezpečenstvu.

- Za žiadnych okolností nemeňte pôvodnú konštrukciu výrobku bez schválenia od výrobcu. Vždy používajte originálne príslušenstvo. Nepovolené zmeny alebo príslušenstvo môžu viest' k vážnemu zraneniu alebo smrti operátora alebo ostatných osôb. Vaša záruka nemusí pokrývat' poškodenia ani škody spôsobené neschváleným príslušenstvom alebo náhradnými dielmi.

- Jediné príslušenstvo, ktoré môžete používat's týmto výrobkom, je rezací nadstavec, ktorý odporúčame v kapitole Technické údaje.

- Nikdy nepoužívajte výrobok, ktorý bol pozmenený a nezhoduje sa s originálnymi špecifikáciami.

- Nikdy nepoužívajte poškodený výrobok. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené v tomto návode. Určité opatrenia týkajúce sa servisu a údržby zariadenia musia vykonávať iba školení a kvalifikovani odborníci. Pozrite si pokyny v časti Údržba.

- Práca v nepriaznivom počasí je únavná a často prináša zvýšené nebezpečenstvo. Vzhľadom na zvýšené nebezpečenstvo sa neodporúča používat' výrobok za veľmi nepriaznivého počasia, napríklad za hustej hmly, silného dažďa, silného vetra, keď je veľmi chladno alebo počas búrky atď.

- Nikdy nepracujte, ak stojíte na rebríku alebo v inej vyvýšenej polohe, ktorá nie je úplne bezpečná.

- Nepoužívané zariadenia uložte v interiéri – keď sa zariadenia nepoužívajú, treba ich uložit’ v interiéri

- Nie je možné predvídat' každú situáciu, ktorá môže nastat'. Vždy konajte opatrne a riad'te sa zdravým rozumom. Vyvarujte sa každej situácie, ktorá podľa vás presahuje vaše možnosti. Ak si ani po prečítaní týchto pokynov nie ste istý, ako so strojom zaobchádzat', obrát'te sa na odborníka.

- Zabezpečte, aby sa počas práce nemohli do okruhu 15 metrov od výrobku dostať žiadni ľudia ani zvieratá. Pokiaľ v rovnakom priestore pracujú niekoľkí používatelia, bezpečná vzdialenost’ medzi nimi musí byť minimálne 15 metrov. V opačnom prípade existuje riziko vážneho zranenia. Ak sa niekto k výrobku viac priblíži, okamžite ho zastavte. Nikdy neotáčajte výrobkom okolo seba bez toho, aby ste sa presvedčili, či sa niekto nenachádza v nebezpečnej zóne.

- Ak sa počas prevádzky výrobku v rezacom nadstavci niečo zasekne, prácu prerušte a vypnite výrobok. Zaistite, aby sa rezací nadstavec úplne zastavil. Pred čistením, kontrolou alebo opravou výrobku alebo rezného zariadenia vyberte batériu.

- Ubezpečte sa, že Ūudia, zvieratá alebo iné veci nebudú môčť ovplyvnit’ ovládanie výrobku, nemôžu príst’ do kontaktu s rezacím nadstavcom a ani ich nezasiahnu predmety odhodené rezacím nadstavcom. Výrobok však smiete používat’ len v prípade, že dokážete privolat’ pomoc v prípade nehody.

• Uistite sa, že sa môžete pohybovat' a stát' bezpečne. Skontrolujte, či okolo vás nie sú prekážky (korene, skaly, vetvy, jamy a podobne) pre prípad, že by ste sa museli náhle pohnút'. Dávajte veľký pozor pri práci na prudkých svahoch.
• Pri práci so zariadením kráčajte, nebežte.
• Skontrolujte pracovnú oblast'. Odstráňte všetky voľné predmety, ako sú kamene, úlomky skla, klince, oceľové drôty, šnúry a pod., ktoré by mohli pri strihaní vyletúvat' alebo sa namotat' na rezací nástroj alebo kryt rezacieho nástroja.
• Dávajte pozor na zvyšky konárov, ktoré môžu pri rezaní odletúvať. S výrobkom nepracujte príliš blízko pri zemi, pretože môže dôjst' k odletovaniu kameňov a iných predmetov.
• Ubezpečte sa, že žiadne oblečenie alebo časti tela neprídu do styku s rezacím nadstavcom po zapnutí výrobku. Výrobok držte pod úrovňou pásu.
• Dávajte pozor na odletujúce predmety. Vždy používajte schválené chrániče očí. Nikdy sa nenakláňajte ponad kryt rezacieho nástroja. Kamene, úlomky, atd. môžu vyletiet' do očí a zapríčinit' slepotu alebo vážne poranenie.
• Ak nosíte chrániče sluchu, dávajte pozor na varovné signály alebo výkriky. Vždy si chrániče sluchu skladajte hned, ako sa výrobok zastaví.
• Ak dochádza k nežiaducim vibráciám, vyrežte novú šnúru so správnou dížkou a vibrácie by mali ustat'.
• Ak výrobok začne nadmerne vibrovať, zastavte ho a vyberte batériu.
• Nadmerné vystavenie vibráciám môže viest' k poškodeniu krvného obehu alebo nervovým poškodeniam u ľudí, ktorý majú zhoršený krvný obeh. Pri symptómoch nadmerného vystavenia vibráciám sa obrát'te na svojho lekára. Tieto príznaky sú típnutie, strata citu, chvenie, pichanie, bolest', strata sily, zmeny vo farbe a stave pleti. Tieto symptómy sa bežne objavujú na prstoch, rukách a zápästiach.
• Výrobok vždy držte oboma rukami. Výrobok držte na pravej strane tela.

Osobné ochranné prostriedky

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Pri používaní produktu vždy používajte schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nedokážu úplne vylúčit' riziko, ale môžu znížit' vážnost' zranenia v prípade nehody. Váš predajca vám pomôže pri výbere správnych prostriedkov.
  • V prípade, že výška stromov na pracovnej ploche presahuje 2 m/6,5 stôp, používajte prilbu.
• Používajte schválené chrániče sluchu.
• Vždy používajte schválené ochranné okuliare, ktoré sú v súlade s normou ANSI Z87.1 platnou v USA alebo normou EN 166 platnou v krajinách EÚ. Na

• Ked' je to potrebné, používajte rukavice, ako napríklad pri montáži, kontrole alebo čistení rezného zariadenia.
• Používajte ochrannú obuv s ocelovou špičkou a protišmykovými podrážkami.
• Používajte odev vyrobený z pevnej tkaniny. Vždy noste pevné, dlhé nohavice a dlhé rukávy. Nepoužívajte voľný odev, ktorý sa môže zachytit' v konároch a vetvách. Nepoužívajte šperky, krátke nohavice ani sandále. Nechod'te bosí. Vlasy si bezpečne uchyt'te nad úrovňou ramien. (Obr. 19)
• Majte poruke vybavenie prvej pomoci.

(Obr. 20)

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

V tejto časti je opísané bezpečnostné vybavenie výrobku, jeho účel a postup, ako vykonávat' kontroly a údržbu, aby bola zabezpečená jeho správna činnost'. Pozrite si pokyny v časti Úvod na strane 402 kde nájdete informácie o umiestnení týchto časti na výrobku.

Ak údržba výrobku nebude vykonávaná správne, skráti sa tým jeho životnosť a zvýši sa riziko nehodovosti. Servis a/alebo opravy musia byt’ vykonané odborne. Ak potrebujete podrobnejšie informácie, obrát’te sa na najbližší servis.

VÝSTRAHA: Nikdy nepoužívajte výrobok, ktorý má chybné bezpečnostné prvky. Bezpečnostné vybavenie výrobku sa musí kontrolovať a udržiavať tak, ako je to opísané v tejto časti. Ak výrobok neprejde niektorou z kontrol, obrát’te sa na servisného zástupcu na účel opravy.

VAROVANIE: Všetky servisné a opravné práce na stroji si vyžadujú špeciálne školenie. Toto najmä platí o bezpečnostnom vybavení výrobku. Ak stroj neprejde niektorou z kontrol popísaných nižšie, doneste ho do servisnej dielne. Pri kúpe ktoréhokol'vek z našich výrobkov vám zaručujeme dostupnosť odborných opráv a servis. Ak maloobchodný predajca, ktorý vám predáva stroj nie je servisný zástupca, požiadajte ho o adresu najbližšej servisnej dielne.

1. Stlačte a podržte tlačidlo vypínača (A). (Obr. 21)
   a) Výrobok je zapnutý, ked' sa rozsvieti displej (B). b) Výrobok je vypnutý, ked' nesvieti displej.
2. Ak svieti alebo bliká výstražný indikátor na displeji, pozrite si čast' Klávesnica na strane 414.

Poistka páčky vypínača má zabránit' náhodnému spusteniu. Ked' posuniete poistku páčky vypínača (A) dopredu a potom stlačite poistku páčky vypínača proti rukoväti (B), páčka vypínača (C) sa uvoľní. Ked' uvoľníte rukovät', páčka vypínača aj zablokovanie páčky vypínača sa spoločne vrátia spät' do svojej pôvodnej polohy. Tento pohyb riadia tri nezávislé pružiny. (Obr. 22)

VÝSTRAHA: Nepoužívajte rezací nadstavec bez schváleného a správne nasadeného krytu rezacieho nadstavca. Vždy používajte odporúčaný ochranný kryt zodpovedajúci používanému rezaciemu nadstavcu, pozrite si čast' Príslušenstvo na strane 418. Použitie nesprávného alebo poškodeného krytu rezacieho nadstavca by mohlo zapríčinit' vážne zranenie.

Kryt rezacieho nadstavca slúži na zastavenie predmetov vymrštených smerom k obsluhe. Taktiež zamedzuje vzniku zranení spôsobených dotykom s rezacím nadstavcom.

1. Vypnite zariadenie a vyberte akumulátor.
2. Pohladom skontrolujte prítomnost' prípadných poškodení, napríklad prasklín. (Obr. 26)
3. Ak je kryt rezacieho nadstavca poškodený, vymeňte ho.

Vyžínacia hlava

• Vždy používajte správnu vyžínaciu hlavu, rezné nadstavce a vždy používajte odporúčané žacie lanko. Pozrite si čast' Príslušenstvo na strane 418 a informácie o montáži na konci návodu.
• Uistite sa, že nie je poškodený rezací zub na kryte vyžínacej hlavy.
• Zaistite, aby bolo žacie lanko v cievke navinuté tesne a rovnomerne, aby sa zabránilo neobvyklým vibráciám výrobku. Rôzne dĺžky šnúry môžu spôsobit' vibrácie, ktoré je vhodné zabránit'. Poklepte po vyžínacej hlave, aby ste získali správnu dĺžku na šnúre.

Na predíženie životnosti možno šnúru pred nasadením nechat' 2 dni alebo viac vo vode. Odolnost' šnúry sa vd'aka tomu zvýši.

• Pred montážou výrobku z neho odstráňte akumulátor.
• Používajte schválené ochranné rukavice.
• Ak je ochranný kryt poškodený alebo nefunguje správne môže spôsobit' zranenie. Nepoužívajte rezacie nadstavce bez osadeného schváleného krytu.
• Pred spustením výrobku sa uistite, že je správne nasadený kryt a hriadel.
• Hnací disk a podporná príruba musia byt' správne uchytené v stredovom otvore rezacieho nadstavca. Nesprávne nasadenie rezacieho nadstavca môže viest' k zraneniu alebo usmrteniu.
• Pokiaľ je produkt dodávaný s nadstavcom, popruh musí byť správne pripojený k zariadeniu. Popruh robí prevádzku zariadenia bezpečnou a zamedzuje zraneniu používateľa alebo iných osôb.

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• Používajte len akumulátory schválené spoločnosťou Husqvarna. Pozrite si čast' Schválené batérie na strane 418. Akumulátory sú softvérovo kódované.
• Akumulátory schválené spoločnosťou Husqvarna používajte iba na napájanie príslušných výrobkov Husqvarna. V prípade iných zariadení nepoužívajte akumulátor ako zdroj napájania, aby ste zabránili riziku zranenia.
• Nebezpečenstvo zásahu elektrickým prúdom. Nepripájajte konektory batérie ku klůčom, minciam,

skrutkám ani k iným kovovým predmetom. Môže dôjst' k skratu akumulátora.

• Nepoužívajte nenabíjateľné akumulátory.
• Do vetracích otvorov akumulátora nevkladajte žiadne predmety.
• Akumulátor nevystavuje priamemu slnečnému žiareniu, teplu ani otvorenému ohňu. Akumulátor môže spôsobit' popálenie alebo poleptanie.
• Akumulátor nevystavuje dažđu ani vlhku.
• Akumulátor nevystavuje mikrovlnému žiareniu ani vysokému tlaku.
• Nepokúšajte sa rozoberat' ani rozdrvit' akumulátor.
  • V prípade úniku kvapaliny z batérie zabráňte zasiahnutiu pokožky a očí kvapalinou. V prípade kontaktu s kvapalinou umyte zasiahnutú oblast' veľkým množstvom vody s mydlom a vyhladajte lekársku pomoc. Ak sa vám kvapalina dostane do očí, nepretierajte si ich, ale si ich minimálne 15 minút vyplachujte vodou. Následne vyhladajte lekársku pomoc.
• Batériu používajte v prostredí, v ktorom sa teplota pohybuje od -10^ (14 °F) do 40^ (114 °F).
• Akumulátor ani nabíjačku nečistite vodou. Pozrite si čast' Čistenie výrobku, batérie a nabíjačky batérií na strane 414.
• Nepoužívajte akumulátor, ktorý je poškodený alebo nefunguje správne.
• Batérie uchovávajte v bezpečnej vzdialenosti od kovových predmetov, ako sú napr. klince, skrutky alebo šperky.
• Akumulátor uchovávajte mimo dosahu detí.

VÝSTRAHA: Skôr než budete výrobok používat', prečítajte si nasledujúce výstrahy.

• V prípade nedodržania bezpečnostných pokynov hrozí nebezpečenstvo zásahu elektrickým prúdom alebo skratu.
• Používajte len nabíjačku batérií dodanú s vaším výrobkom. Na nabíjanie akumulátorov schválených spoločnosťou Husqvarna používajte iba nabíjačku schválenú spoločnosťou Husqvarna. Pokyny nájdete v časti Schválené nabíjačky akumulátorov na strane 418.
• Nabíjačku sa nepokúšajte rozoberat'.
• Nepoužívajte nabíjačku, ktorá je poškodená alebo nefunguje správne.
• Nabíjačku nedvíhajte za napájací kábel. Pri odpájaní nabíjačky od siet'ovej zásuvky t'ahajte za zástrčku. Net'ahajte za napájací kábel.

• Udržiavajte všetky káble a predlžovacie káble mimo dosahu vody, oleja a ostrých hrán. Dbajte, aby sa kábel nezachytil vo dverách, plotoch a podobne.

• Nabíjačku nepoužívajte v blízkosti horľavých materiálov alebo materiálov, ktoré spôsobujú koróziu. Skontrolujte, či nabíjačka nie je zakrytá. V prípade výskytu dymu alebo ohňa odpojte zástrčku nabíjačky.

• Akumulátor nabíjajte len v interiéri na miestach s dobrým prúdením vzduchu a mimo slnečného svetla. Akumulátor nenabíjajte vonku. Akumulátor nenabíjajte vo vlhkom prostredí.
• Nabíjačku používajte iba pri teplotách od 5 °C (41 °F) do 40 °C (104 °F). Nabíjačku používajte v prostredí, ktoré je dobre vetrané, suché a bez prachu.
• Do chladiacich otvorov nabíjačky nevkladajte žiadne predmety.
• Nikdy nepripájajte koncovky nabíjačky ku kovovým predmetom, pretože tak môže nabíjačka skratovat'.
• Používajte schválené elektrické zásuvky, ktoré nie sú poškodené. Skontrolujte, či nie je poškodený kábel nabíjačky batérií. Ak používate predlžovacie káble, uistite sa, že nie sú poškodené.

VÝSTRAHA: Skôr než začnete s údržbou výrobku, prečítajte si nasledujúce výstrahy.

• Pred vykonávaním údržby, inými kontrolami alebo zmontovaním produktu vyberte batériu.
• Obsluha je povinná vykonávat' iba údržbu a servisné úkony uvedené v tomto návode na obsluhu. O vykonanie rozsiahlejšej údržby alebo servisu požiadajte svojho servisného zástupcu.
• Batériu ani nabíjačku batérií nečistite vodou. Silné čistiace prostriedky môžu spôsobit' poškodenie plastov.
  • V prípade zanedbania údržby sa skracuje životnosť výrobku a zvyšuje sa riziko vzniku nehôd.
• Na vykonávanie všetkých servisných a opravných úkonov, najmä na bezpečnostných zariadeniach na výrobku, je potrebné špeciálne odborné vzdelanie. Ak po vykonaní údržby nie je možné úspešne vykonat' všetky kontroly v tomto návode na obsluhu, požiadajte o pomoc servisného predajcu. Zaručujeme, pre tento výrobok sú k dispozícii profesionálne opravné a servisné služby.
• Používajte iba originálne náhradné diely.
• Pri oprave rezacieho nadstavca vždy noste odolné rukavice. Čepele sú veľmi ostré a ľahko sa na nich môžete poranit'.

Montáž

Montáž oblúkovej rukoväti

1. Oblúkovú rukovát' pripojte na hriadeľ medzi šípkami. Oblúkovú rukovát' ani závesný krúžok nedávajte na štítok. (Obr. 27)
2. Posuňte vymedzovač do otvoru na oblúkovej rukoväti.
3. Pripevnite maticu, gombík a skrutku, pričom ich nadmerne neut'ahujte.
4. Nastavte výrobok do pohodlnej polohy.
5. Utiahnite skrutku.

Montáž dvojdielneho hriadeľa

1. Otočením gombíka uvoľnite spojku. (Obr. 28)
2. Zarovnajte úchytku (A) so šípkou (B) na spojke. (Obr. 29)
3. Zasúvajte hriadeľ do spojky, kým nezapadne na miesto. (Obr. 30)
4. Gombík utiahnite na doraz. (Obr. 31)

Demontáž dvojdielneho hriadeľa

1. Otočením gombíka o tri alebo viac otáčok uvoľnite spojku. (Obr. 32)
2. Stlačte a podržte tlačidlo (C).
3. Pevne uchopte koniec hriadeľa, ku ktorému je pripevnený motor.
4. Vytiahnite nadstavec von z prípojky. (Obr. 33)

Montáž rezného zariadenia

Súčast'ou rezného zariadenia je rezací nadstavec a kryt rezacieho nadstavca.

VÝSTRAHA: Používajte ochranné rukavice.

VÝSTRAHA: Vždy používajte kryt rezacieho nadstavca, ktorý je odporúčaný pre daný rezací nadstavec. Pozrite si čast' Technické údaje na strane 417.

VÝSTRAHA: Nesprávne nasadený kryt rezacieho nadstavca môže viest' k zraneniam alebo usmrteniu.

Montáž závesného krúžka (ak sa vyžaduje)

1. Závesný krúžok namontujte medzi šípky na zadnej rukoväti a oblúkovej rukoväti. (Obr. 34)

Poznámka: Oblúkovú rukovät' nedávajte na emblém.

1. Krúžok upravte za účelom vyváženie výrobku a zjednodušenia používania.

VÝSTRAHA: Pri montážni rezacieho nadstavca je mimoriadne dôležité, aby zvýšená časť hnacieho disku/podpornej príruby sedela presne v strede otvoru rezacieho nadstavca. Ak je rezací nadstavec upevnený nesprávne, môže to mat' za následok vážne alebo smrtelné zranenie.

VÝSTRAHA: Nikdy nepoužívajte rezací nadstavec bez schváleného ochranného krytu. Pozrite si kapitolu Technické údaje. V prípade namontovania nesprávného alebo chybného ochranného krytu alebo ak chýba rukovát' v tvare J pri používaní kovového rezacieho nadstavca, môže dôjst' k vážnym zraneniam osób.

1. Zaveste kryt vyžínacej hlavy (A) na dva háčiky na držiaku platničky (M).
2. Ohnite kryt okolo hriadeľa a upevnite ho skrutkou (L) na opačnej strane hriadeľa.
3. Poistný kolík (C) vložte do drážky na hlave skrutky a úplne ho utiahnite. (Obr. 35)

Pripevnenie vyžínacej hlavy

1. Nasad'te hnací disk (B) na výstupný hriadel.
2. Otočením výstupného hriadeľa zarovnajte jeden z otvorov na hnacom disku s príslušným otvorom na skrini prevodovky.
3. Vložte poistný kolík (C) do otvoru na zaistenie hriadeľa.
4. Otočením vyžínacej hlavy (A) proti smeru hodinových ručičiek ju upevnite. (Obr. 36)

Prevádzka

Úvod

VÝSTRAHA: Pred používaním výrobku si prečítajte kapitolu o bezpečnosti a uistite sa, že rozumiete informáciám, ktoré sa v nej uvádzajú.

Husqvarna Connect

Husqvarna Connect je bezplatná aplikácia pre mobilné zariadenia. Aplikácia Husqvarna Connect prináša rozšírené funkcie pre výrobok Husqvarna.

• Rozšírené informácie o výrobku.
• Informácie a podpora vzt'ahujúce sa na súčasti výrobku a servis.

Ako používat' Husqvarna Connect

1. Stiahnite si aplikáciu Husqvarna Connect do mobilného zariadenia.
2. Zaregistrujte sa v aplikácii Husqvarna Connect.
3. Ak chcete pripojit' a zaregistrovat' produkt, postupujte podla pokynov v aplikácii Husqvarna Connect.

Poznámka: Aplikácia Husqvarna Connect je k dispozícii na prevzatie iba v niektorých trhoch. Ak potrebujete d'alšie informácie, obrát'te sa na servisného predajcu.

VÝSTRAHA: Vo výrobku používajte iba originálne batérie Husqvarna.

1. Uistite sa, že je batéria plne nabitá.
2. Zatlačte batériu do držiaka na batériu na výrobku. Batéria sa zaistí na mieste, keď sa ozve cvaknutie. (Obr. 37)

VAROVANIE: Ak sa batéria do držiaka nedá ľahko zasunút', nie je správne vložená. Mohlo by to viest' k poškodeniu výrobku.

1. Uistite sa, že je batéria vložená správne.

Nabíjanie akumulátora

Poznámka: Ak akumulátor používate prvýkrát, nabite ho. Nový akumulátor je nabitý iba na 30 %.

Poznámka: Akumulátor a nabíjačka akumulátora rôznych modelov môžu vyzerat' inak, ale postup je rovnaký.

1. Uistite sa, či sa rozsvietilo zelené svetlo nabíjania na nabíjačke akumulátorov. To znamená, že akumulátor je správne pripojený k nabíjačke batérií.
2. Ked' svietia všetky diódy LED na akumulátore, akumulátor je plne nabitý. (Obr. 39)
3. Pri odpájaní nabíjačky akumulátorov od siet'ovej zásuvky t'ahajte za zástrčku. Net'ahajte za kábel.
4. Vyberte akumulátor z nabíjačky.

Poznámka: Ďalšie informácie nájdete v návodoch k akumulátoru a nabíjačke akumulátorov.

Pracovná poloha

• Skontrolujte pracovní plochu a oboznámte sa s typom terénu, sklonom svahu a prípadnými prekážkami, ako sú kamene, vetvy a jamy.
• Vykonajte celkovú kontrolu výrobku.
• Vykonajte bezpečnostné opatrenia, údržbu a servis uvedené v tomto návode.
• Skontrolujte, či sú všetky kryty, ochranné prvky, rukoväte a rezné zariadenia správne nasadené a nie sú poškodené.
• Skontrolujte, či sa na vyžínacej hlave alebo rezacom nadstavci nenachádzajú známky poškodenia alebo praskliny. Ak prišla vyžínacia hlava alebo rezací nadstavec k nárazu alebo sú prasknuté, vymeňte ich.

(Obr. 40)

Zapnutie výrobku

1. Stlačte a podržte vypínač, kým sa nerozsvieti zelený indikátor LED. (Obr. 41)
2. Na regulovanie rýchlosti použite páčku vypínača.

Obmedzenie maximálnych otáčok tlačidlom režimu

Výrobok je vybavený tlačidlom režimu. Operátor môže pomocou tlačidla režimu obmedzit' maximálnu rýchlost'. Tlačidlo režimu má 3 úrovne otáčok. Nižšia úroveň

predlíži čas prevádzky výrobku. Tlačidlo režimu má 3 úrovne otáčok. Nižšia úroveň predlíži čas prevádzky výrobku. Úroveň 1 a 2 použite v prípade, ak prevádzka nevyžaduje maximálne otáčky/výkon. Ak si prevádzkové požiadavky vyžadujú plnú rýchlost'/plný výkon, použite úroveň 3. Nepoužívajte vyššiu úroveň, ako si vyžaduje prevádzka.

1. Stlačením tlačidla režimu nastavte limit maximálnych otáčok. Rozsvieti sa biely indikátor LED, ktorý signalizuje zapnutie funkcie. (Obr. 42)
2. Opätovným stlačením tlačidla režimu zvolíte d'alšiu úroveň rýchlosti.

Funkcia automatického vypnutia

Výrobok obsahuje funkciu automatického vypnutia, ktorá ho vypne, ak sa 3 minúty nepoužíva.

1. Pri kosení trávnika sa uistite, že je vyžínacie lanko trávnika rovnobežne so zemou. (Obr. 45)

2. Netlačte vyžínaciu hlavu k zemi. Zem a výrobok sa môžu poškodit'.

3. Dávajte pozor, aby sa vyžínacia hlava nedotýkala nepretržite zeme, pretože sa môže poškodit'.

4. Počas posúvania výrobku zo strany na stranu pri kosení trávnika používajte maximálne otáčky. (Obr. 46) Uistite sa, že je žacie lanko trávnika rovnobežne zo zemou.

Odpratávanie trávy

Prúd vzduchu z rotujúceho lanka vyžínača je možné použit' na odpratávanie trávy z požadovanej plochy.

VÝSTRAHA: Pred vykonávaním akejkoľvek údržby si musíte prečítat' kapitolu o bezpečnosti a porozumiet' informáciám, ktoré sa v nej uvádzajú.

Nasleduje zoznam postupov údržby, ktoré na výrobku musíte vykonávať. Okrem údržby uvedenej v pláne údržby si dajte vykonat' pravidelný servis výrobku u servisného predajcu Husqvarna. Informácie o servisných intervaloch vám poskytne váš servisný predajca Husqvarna.

Plán údržby

VÝSTRAHA: Pred vykonaním údržby vyberte akumulátor.

Údržba	Denne	Týžden- ne	Mesačne
Očistite externé súčasti výrobku suchou handričkou. Nepoužívajte vodu. X
Preverte, či tlačidlo vypínača funguje správne a či nie je poškodené. X
Skontrolujte, či páčka vypínača a zaistenie páčky vypínača fungujú správne z bezpečnostného hľadiska.	X
Skontrolujte, či všetky ovládače fungujú a nie sú poškodené. X
Údržba	Denne	Týždenne	Mesačne
Rukoväte udržiavajte suché, čisté a neznečistené olejom a mazivom. X
Zaistite, aby bol rezací nadstavec nepoškodený. Ak je rezací nadstavec poškodený, vymeňte ho.	X
Skontrolujte, či ochranný kryt rezacieho nadstavca nie je poškodený. Ak je kryt rezacieho nadstavca poškodený, vymeňte ho.	X
Skontrolujte, či sú matice a skrutky dotiahnuté. X
Skontrolujte, či uvoľňovacie tlačidlá na batérii fungujú správne a riadne zaistia batériu vo výrobku.	X
Skontrolujte, či akumulátor nie je poškodený. X
Uistite sa, že je batéria nabitá. X
Dbajte na to, aby nabíjačka batérie nebola poškodená a správne fungovala. X
Skontrolujte všetky káble, spojky a konektory. Zaistite, aby boli nepoškodené a čisté.		X
Skontrolujte, či je kuželový prevod správne naplnený mazivom, pozrite si časť Mazanie kuželového prevodu na strane 414. Ak nie je, použite mazivo Husqvarna na kuželové prevody.		X
Skontrolujte prepojenia medzi akumulátorom a výrobkom. Skontrolujte aj prepojenie medzi akumulátorom a nabíjačkou.			X

1. Odoberte rezacie zariadenie.
2. Položte výrobok tak, aby mazacia zátka smerovala nahor.
3. Odstráňte mazaciu zátku. (Obr. 49)

4. Pozrite sa do otvoru pod mazacou zátkou a otočte hnací hriadeľ. Hladina maziva (A) musí byť na úrovni najvyššej časti ozubenia (B). (Obr. 50)

5. Ak je hladina maziva príliš nízka, naplňte kuželové súcolesie mazivom Husqvarna na kuželové súcolesie. Pomaly naplňajte mazivo na kuželové súcolesie a zároveň otáčajte hnacím hriadeľom až do dosiahnutia správnej hladiny (B).

VAROVANIE: Nesprávne množstvo maziva môže spôsobit' poškodenie kuželového súcolesia.

Mazivo naneste na koncovú časť hnacieho hriadeľa po každých 30 hodinách prevádzky. Existuje riziko, že pohyblivé konce hriadeľa (drážkové spojenie) na modeloch s dvojdielnym hriadelom sa môžu zadriet', pokiaľ by neboli pravidelne mazané. (Obr. 51)

Riešenie problémov

Klávesnica

LED displej Možné poruchy Možná	činnosť
Bliká červená chybová dióda LED	Pret’aženie. Rezací nadstavec je z	zablokovaný, vypnite výrobok. Demontujte akumulátor. Očistite re-zací nadstavec od neželaného materiálu.
	Teplotná odchýlka. Nechajte výrobok vychladnút’.
	Páčka vypínača a tlačidlo aktivá-cie sa stláčajú súčasne.	Uvoľnite páčku vypínača a výrobok sa aktivuje.
Výrobok sa nedá spustit’ Nečistoty	na konektoroch akumu-látora.	Očistite konektory batérie stlačeným vzdu-chom alebo jemnou kefou.
Chybová dióda LED signalizujú-ca poruchu svieti načerveno.	Je nutné vykonat’ servis produk-tu.	Obrát’te sa na servisného zástupcu.

Akumulátor

40-B140X, 40-B220X, 40-B330X 141
Príznaky Príčina Akcia
Bliká indikátor chyby akumulátora. Akumulátor je vybitý. Nabite akumulátor.
	Vysoké pracovné zaťaženie v kombinácii s veľmi nízkou teplotou akumulátora.	Zohrejte akumulátor. Premiestnite ho napríklad do interiéru alebo ho prevádzkujte pri nízkych otáčkach, kýmsa akumulátor nezahreje.
	Batéria nefunguje. Prevádzkový rozsah batérie je na svojom limite.	Vyberte akumulátor z výrobku. Ne-chajte akumulátor odstát’ a potom stlačte tlačidlo indikátora akumulátora.
Rozsvieti sa indikátor teploty akumulátora.	Akumulátor je príliš studený alebo príliš horúci na použitie.	Batériu udržujte pri teplote okolitého prostredia medzi -10 °C (14 °F) až 40 °C (104 °F). Ked’ má akumulátor správnu teplotu, môžete ho znova použit’.
Indikátor teploty akumulátora bliká. Akumulátor sa blíži k svojej hraničnej teplote.		Znížte otáčky alebo pracovné zaťaženie. Na dosiahnutie optimálneho výkonu udržujte akumulátor pri preferovanej teplote medzi +10 °C (50 °F) až +30 °C (86 °F).
Ked’ je akumulátor v nabíjačke, rozsvieti sa indikátor teploty akumulátora.	Teplotná odchýlka, akumulátor je príliš studený alebo príliš horúci na nabíjanie.	Nechajte akumulátor vychladnút’ alebo ho preneste dovnútra, aby sa zohrial. Ked’ má akumulátor správnu teplotu, môžete ho znova dobit’. Nabíjačku používajte iba vtedy, ked’ je teplota okolitého prostredia medzi 5 °C (41 °F) až 40 °C (104 °F). Nabíjačku nevystavujte slnečnému žiareniu. Ak tento problém pretrváva, obrát’te sa na predajcu.

Rozsvieti sa indikátor chyby akumulátora.

Akumulátor má kritickú chybu. Obrát'te sa na predajcu.

Nabíjačka

40-C500X, 40-C750X142
Príznaky Možné poruchy Možný postup
Indikátor nabíjania na nabíjačke svieti nažlto.Bliká indikátor chyby akumuláto-ra alebo je zapnutý indikátor te-ploty akumulátora.	Odchýlka teploty, akumulátor je príliš studený alebo príliš horúci na použitie alebo nabíjanie.	Ak je akumulátor príliš horúci, nechajte ho pripojený k nabíjačke. Zabudovaný ventilátor nabíjačky znižuje te- plotu akumulátora. Ked' má akumulátor odporúčanú te- plotu, nabíjanie sa spustí automaticky.Ak je akumulátor príliš studený, premiestnite ho do vnú- torných priestorov. Ked' akumulátor dosiahne odporúča- nú teplotu, pokračujte v nabíjaní.Pri používaní dodržiavajte teplotný rozsah, prečítajte si návod na obsluhu nabíjačky. Nabíjačku nevystavujte sl- nečnému žiareniu. Ak tento problém pretrváva, obrát'te sa na predajcu.
Indikátor nabíjania na nabíjačke svieti nažlto. Svieti indikátor chy- by akumulátora.	Akumulátor má kritic- kú chybu.	Obrát'te sa na predajcu.
Indikátor nabíjania na nabíjačke svieti načerveno.	Nabíjačka má kritickú chybu.	Obrát'te sa na predajcu.

Preprava, skladovanie a likvidácia

• Dodávané lítium-iónové batérie spíňajú požiadavky právnych predpisov, ktoré sa týkajú nebezpečného tovaru.
• Dodržiavajte špeciálne požiadavky na balení a štítkoch pri obchodnej preprave. Táto požiadavka platí aj pre tretie strany a prepravcov.
• Pred odoslaním výrobku sa porad'te s osobou s osobitým vzdelaním v oblasti nebezpečných materiálov. Dodržiavajte všetky príslušné vnútroštátne právne predpisy.
• Odhalené kontakty zaistite páskou pri vkladaní akumulátora do balenia. Batériu v balení pevne zabezpečte, aby sa nemohla posúvat'.
• Pred skladovaním alebo prepravou batériu vyberte.

• Umiestnite batériu a nabíjačku batérií do suchého priestoru bez výskytu vlhkosti a mrazov.

• Neskladujte batériu na mieste, kde sa môže vyskytovat' statická elektrina. Batériu nevkladajte do kovovej skrinky.

• Batériu uložte na mieste, kde sa teplota pohybuje v intervale 5°C (41°F) až 25°C (77°F) a kde je chránená pred priamym slnečným svetlom.
• Nabíjačku batérií uložte na mieste, kde sa teplota pohybuje v intervale 5 °C (41 °F) až 45°C (113°F) a kde je chránená pred priamym slnečným svetlom.
• Nabíjačku batérií používajte iba vtedy, keď je teplota okolitého prostredia v rozsahu 5°C (41 °F) až 40°C (104°F).
• Pred dlhodobým skladovaním batériu nabite na 30 – 50 % kapacity.
• Nabíjačku batérií uchovajte na uzavretom a suchom mieste.
• Batériu skladujte mimo nabíjačky batérií. Nedovolte det'om ani iným nepovolaným osobám, aby sa

dotýkali zariadenia. Uchovávajte zariadenia na mieste, ktoré je možné uzamknút'.

• Pred dlhodobým uskladnením výrobok vyčistite a vykonajte kompletný servis.
• Pomocou prepravného krytu na výrobku zamedzte vzniku zranení alebo poškodenia produktu počas prepravy a uskladnenia.
• Pred prepravou výrobok bezpečne upevnite.

Symboly na výrobku alebo na obale výrobku označujú, že tento výrobok nepredstavuje komunálny odpad.

Recyklujte ho v recyklačnej stanici určenej pre elektrické a elektronické zariadenia. Napomôže tým zamedzit' vzniku poškodeniu životného prostredia a osôb.

Čalšie informácie o recyklácii výrobku získate od miestnych úradov, služby na likvidáciu komunálneho odpadu alebo predajcu.

Technické údaje

Technické údaje

	325iLK spolu s TAB850
Motor
Typ motora BLDC (bezkontaktný) 36V
Otáčky výstupného hriadeľa, 1/min 5800
Šírka rezu, mm 420
Hmotnosť
Hmotnosť bez akumulátora, kg 3,8
Emisie hluku ^143
Nameraná hladina akustického výkonu, dB (A) 95
Zaručená úroveň hlučnosti LWA dB(A) 96
Hladiny hluku ^144
Ekvivalentná hladina akustického tlaku pri uchu obsluhy meraná podľa nor-my EN 62841-1, db (A):
Vybavené vyžínacou hlavou (originál) 92
Úrovne vibrácií ^145
Hladiny vibrácií na rukovätiach, merané podľa normy EN 62841-1, m/s ^2
Vybavené vyžínacou hlavou (originál), vľavo/vpravo 2,1/3,9

Schválené batérie

Batéria BLi200 40-B220X
Typ Lítium-iónová Lítium-iónová
Kapacita batérie, Ah 5,2 6,0
Menovité napätie, V 36 36
Hmotnost', kg (lb) 1,3 (2,9) 1,4 (3,1)

Schválené nabíjačky akumulátorov

Schválené príslušenstvo	Typ príslušenstva	Kry rezacieho nadstavca, diel č.
Vyžínacie lanko ∅ 2,0 – 2,4 mm	Točené vyžínacie lanko Whisper, maximálny ∅ 2,4 mm
Vyžínacia hlava	T25 (točené vyžínacie lanko Whisper, maximálny ∅ 2,4 mm)	597 01 62-01
	T35 (točené vyžínacie lanko Whisper, maximálny ∅ 2,4 mm)	597 01 62-01

Nadstavce

Schválené nadstavce Číslo	nadstavca146	Sérianadstav-cov147	Použite s
Nadstavec na zastrihovanie TAB850 325iLK
Nadstavec krovinorezu BCA850 1 1-10 325iLK
Nadstavec fúkača BA101 11 11-20 325iLK
Nadstavec na zarovnávanie ECA850 21 21-30 325iLK
Nadstavec na zarovnávanie ESA850 22 21-30 325iLK
Nadstavec plotostrihu HA860 32 31-40 325iLK
Nadstavec tyčovej píly PAX730 41 41-50 325iLK
Nadstavec tyčovej píly PAX1100 42 41-50 325iLK
Pílový nadstavec PA1100 43 41-50 325iLK
Čistiace a zametacie príslušenstvo SR600-2 51 51-60 325iLK
Štetinový nadstavec BR600 52 51-60 325iLK
Vertikulačný nadstavec DT600	53 51-60 325iLK
Nadstavec kultivátora CA230	54 51-60 325iLK
Vyžínací nástavec RA850	2 1-10 525iLK

Vyhlásenie o zhode

Vyhlásenie o zhode EÚ

My, spoločnost' Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: [phone], vyhlasujeme s plnou zodpovednosťou, že výrobok:

Popis Akumulátorový vyžínač
Značka	Husqvarna
Typ/model	325iLK+TAB850
Identifikácia Výrobné čísla od roku 2024 a novšie

plne spíňa nasledujúce smernice a nariadenia EÚ:

Smernice/Nariadenia Popis
2006/42/ES „o strojových zariadeniach“
2014/30/EMC „o elektromagnetickej kompatibilite“
2011/65/EÚ „o obmedzení používania určitých nebezpečných látok“
2000/14/ES „o hluku vo volnom priestranstve“

a že sa pri ňom uplatňujú nasledujúce normy a technické špecifikácie: EN ISO 12100:2010, EN 62841-1:2015+AC:2015+A11:2022, IEC 62841-4-4:2020 +A1:2024, EN ISO 11806-1:2022, EN 61000-6-3:2007+A1:2011, EN 61000-6-1:2016, EN IEC 63000:2018.

Spoločnost' SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden vykonala dobrovolnú typovú skúšku v súlade s prílohou IX smernice 2006/42/ES. Č. certifikátu: SEC/24/2593.

Notifikovaný orgán: 0404, Spoločnosť SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden tiež potvrdila súlad s prílohou VI smernice Rady 2000/14/ES. Číslo certifikátu: 01/1610/013.

Informácie týkajúce sa emisií hluku nájdete v časti Technické údaje na strane 417.

Huskvarna, 2024-06-12

Stefan Holmberg, riaditel výskumu a vývoja, oddelenie riadenia technológií, Husqvarna AB

Zodpovedný za technickú dokumentáciu

Περιεχόμενα
