Produkto tipas	Akumuliatorinė krūmapjovė / kraštapjovė
Prekės ženklas	Husqvarna
Modelis	325iLK (su TAB850)
Maitinimas	Ličio jonų akumuliatorius 36 V
Variklio tipas	BLDC (be šepetėlių)
Maksimalus sukimosi greitis	5800 aps./min.
Pjovimo plotis	420 mm
Svoris (be akumuliatoriaus)	3,8 kg
Garantuotas akustinės galios lygis	96 dB(A)
Garso slėgio lygis (ausis)	92 dB(A)
Vibracijos lygiai (kairė/dešinė rankena)	2,1 / 3,9 m/s²
Patvirtinti akumuliatoriai	BLi200 (5,2 Ah, 1,3 kg) / 40-B220X (6,0 Ah, 1,4 kg)
Patvirtinti įkrovikliai	QC330 (330 W) / 40-C500X (500 W)
Greičio režimas	3 lygiai (režimo mygtukas)
Automatinis išjungimas	Po 3 minučių neveikimo
Ryšys	Husqvarna Connect (mobili programėlė)
Išardomas velenas	Taip, su greito atfiksavimo sistema
Rankena	Reguliuojama žiedinė rankena
Saugos įtaisai	Galios gaiduko užraktas, pjovimo aksesuaro apsauga
Kampinės pavaros tepimas	Husqvarna kampinės pavaros tepalas
Akumuliatoriaus naudojimo temperatūra	-10 °C iki 40 °C
Patvirtinti priedai	Kraštapjovė (TAB850), krūmapjovė (BCA850), pūstuvas, krūmapjovės žirklės, pjūklas ir kt.

Dažnai užduodami klausimai - 325iLK HUSQVARNA

Kaip pakeisti pjovimo galvutės siūlą?

Norėdami pakeisti siūlą, išjunkite gaminį ir išimkite akumuliatorių. Naudokite apsaugines pirštines. Bakstelėkite pjovimo galvutę, kad išlįstų panaudotas siūlas, tada apvyniokite naują pjovimo siūlą (∅ 2,0-2,4 mm) tvirtai ir tolygiai aplink ritę. Įsitikinkite, kad peilis ant apsauginio dangtelio nėra pažeistas.

Kokį akumuliatorių galiu naudoti su 325iLK?

Naudokite tik patvirtintus Husqvarna akumuliatorius, tokius kaip BLi200 (5,2 Ah) arba 40-B220X (6,0 Ah). Jie yra programiškai užkoduoti. Nenaudokite kitų akumuliatorių.

Kaip reguliuoti pjovimo greitį?

Paspauskite režimo mygtuką, kad pasirinktumėte vieną iš 3 greičio lygių. Balti šviesos diodai rodo aktyvų lygį. Naudokite 1 arba 2 lygį normaliam darbui, o 3 lygį maksimaliai galiai.

Kokias apsaugos priemones turėčiau dėvėti?

Visada dėvėkite ausines, patvirtintus apsauginius akinius (standartas EN 166), pirštines, neslystančius plieninius batus, storas ilgas kelnes ir ilgomis rankovėmis. Naudokite šalmą, jei zonoje yra aukštesnių nei 2 m medžių.

Kaip išvalyti krūmapjovę po naudojimo?

Valykite gaminį sausa šluoste. Nenaudokite vandens. Valykite akumuliatorių ir įkroviklį sausa šluoste. Įsitikinkite, kad akumuliatoriaus kreipiamieji bėgiai yra švarūs. Niekada nevalykite akumuliatoriaus ar įkroviklio vandeniu.

Ar galiu naudoti 325iLK su metaliniu peiliu?

Taip, su krūmapjovės priedu BCA850 (priedų grupė 1-10). Visada naudokite rekomenduojamą pjovimo priedo apsaugą. Nenaudokite metalinių priedų su standartine pjovimo galvute.

Kaip sutepti kampinę pavarą?

Nuimkite pjovimo įrangą. Padėkite gaminį tepimo kamščiu į viršų. Išimkite kamštį ir patikrinkite tepalo lygį: jis turi būti tame pačiame lygyje kaip ir krumpliaračio dantų viršus. Jei reikia, užpildykite Husqvarna kampinės pavaros tepalu.

Ką daryti, jei akumuliatorius neįkraunamas?

Patikrinkite, ar įkroviklio įkrovimo indikatorius šviečia. Jei indikatorius geltonas, akumuliatorius yra per šaltas arba per karštas: palaukite, kol jis pasieks rekomenduojamą temperatūrą (įkrovimui 5°C iki 40°C). Jei užsidega raudonas klaidos indikatorius, kreipkitės į savo pardavėją.

Kaip transportuoti ir laikyti prietaisą?

Išimkite akumuliatorių. Naudokite pateiktą transportavimo apsaugą. Laikykite gaminį ir akumuliatorių sausoje vietoje, apsaugotoje nuo šalčio ir tiesioginių saulės spindulių. Laikykite akumuliatorių nuo 5°C iki 25°C temperatūroje. Prieš ilgalaikį saugojimą įkraukite jį nuo 30% iki 50%.

Kur rasti suderinamus priedus?

Žiūrėkite instrukcijos skyrelyje Priedai (117 psl.). Patvirtinti priedai apima pjovimo galvutes T25/T35, krūmapjovės priedą BCA850, pūstuvą BA101, krūmapjovių žirkles HA860 ir kt. Naudokite tik originalius Husqvarna priedus.

NAUDOJIMO INSTRUKCIJA 325iLK HUSQVARNA

LT Operatoriaus vadovas

SK Návod na obsluhu

EL Οδηγίες χρήσης

ZH 操作手册

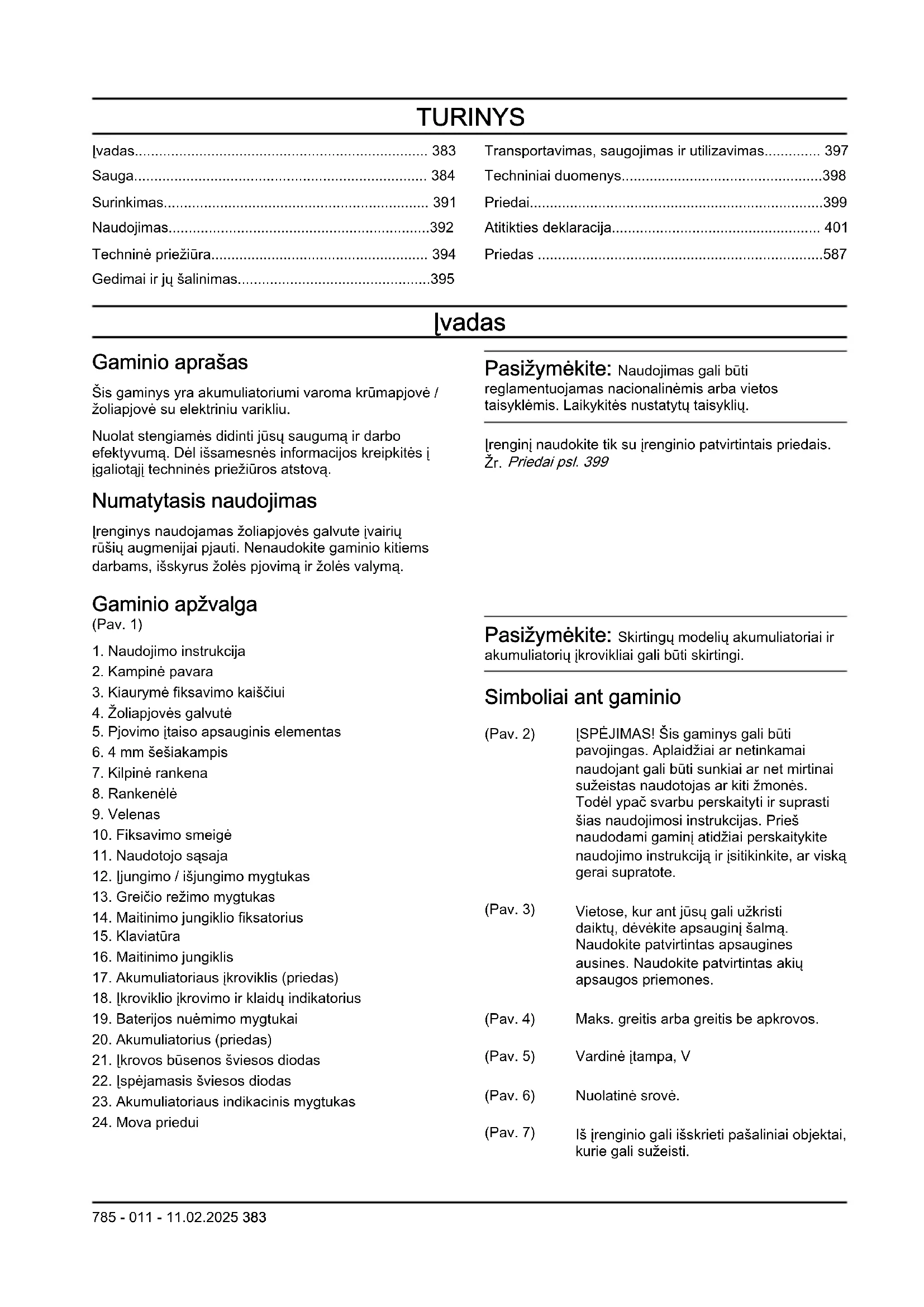

Įvadas.... 383 Sauga.... 384 Surinkimas.... 391 Naudojimas....392 Techninė priežiūra.... 394 Gedimai ir jų šalinimas....395

Transportavimas, saugojimas ir utilizavimas.... 397 Techniniai duomenys....398 Priedai....399 Atitikties deklaracija.... 401 Priedas ....587

Įvadas

Gaminio aprašas

Šis gaminys yra akumuliatoriumi varoma krūmapjovė / žoliapjovė su elektriniu varikliu.

Nuolat stengiamės didinti jūsų saugumą ir darbo efektyvumą. Dėl išsamesnės informacijos kreipkitės į įgaliotąjį techninės priežiūros atstovą.

Numatytasis naudojimas

Įrenginys naudojamas žoliapjovės galvute įvairių rūšių augmenijai pjauti. Nenaudokite gaminio kitiems darbams, išskyrus žolės pjovimą ir žolės valymą.

Gaminio apžvalga

(Pav. 1)

1. Naudojimo instrukcija
2. Kampinė pavara
3. Kiaurymė fiksavimo kaiščiui
4. Žoliapjovės galvutė
5. Pjovimo įtaiso apsauginis elementas
6. 4 mm šešiakampis
7. Kilpinė rankena
8. Rankenėlė
9. Velenas
10. Fiksavimo smeigė
11. Naudotojo sąsaja
12. Įjungimo / išjungimo mygtukas
13. Greičio režimo mygtukas
14. Maitinimo jungiklio fiksatorius
15. Klaviatūra
16. Maitinimo jungiklis
17. Akumuliatoriaus įkroviklis (priedas)
18. Įkroviklio įkrovimo ir klaidų indikatorius
19. Baterijos nuėmimo mygtukai
20. Akumuliatorius (priedas)
21. Įkrovos būsenos šviesos diodas
22. Įspėjamasis šviesos diodas
23. Akumuliatoriaus indikacinis mygtukas
24. Mova priedui

Pasižymėkite: Naudojimas gali būti reglamentuojamas nacionalinėmis arba vietos taisyklėmis. Laikykitės nustatytų taisyklių.

Įrenginį naudokite tik su Įrenginio patvirtintais priedais. Žr. Priedai psl. 399

Pasižymėkite: Skirtingų modelių akumuliatoriai ir akumuliatorių įkrovikliai gali būti skirtingi.

Simboliai ant gaminio

(Pav. 2) ĮSPĖJIMAS! Šis gaminys gali būti pavojingas. Aplaidžiai ar netinkamai naudojant gali būti sunkiai ar net mirtinai sužeistas naudotojas ar kiti žmonės. Todėl ypač svarbu perskaityti ir suprasti šias naudojimosi instrukcijas. Prieš naudodami gaminį atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, ar viską gerai supratote. (Pav. 3) Vietose, kur ant jūsų gali užkristi daiktų, dėvėkite apsauginį šalmą. Naudokite patvirtintas apsaugines ausines. Naudokite patvirtintas akių apsaugos priemones. (Pav. 4) Maks. greitis arba greitis be apkrovos. (Pav. 5) Vardinė įtampa, V (Pav. 6) Nuolatinė srovė. (Pav. 7) Iš įrenginio gali išskrieti pašaliniai objektai, kurie gali sužeisti.

(Pav. 8) Naudokite tik nemetalinius, lanksčius pjovimo priedus, t. y. apdailos galvutes su apdailos lynu.

(Pav. 9) Šis gaminys atitinka taikomas EB direktyvas.

(Pav. 10) Naudokite patvirtintas apsaugines pirštines.

(Pav. 11) Avėkite patvarius, neslystančius batus.

(Pav. 12) Prieš atlikdami techninę apžiūrą atjunkite akumuliatorių.

(Pav. 13) Ant produkto ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Šį produktą reikia atiduoti į tinkamą perdirbimo įstaigą.

(Pav. 14) Įrenginys apsaugotas nuo vandens purslų.

(Pav. 15) Jokia kūno dalimi nesilieskite prie įkaitusių paviršių.

(Pav. 16) Į aplinką skleidžiamo triukšmo etiketė atitinka ES (įskaitant Naujojo Pietų Velso teisės aktus) ir JK direktyvas bei reglamentus. Gaminio garantuotas garso galios lygis nurodytas Techniniai duomenys psl. 398 ir etiketėje.

yyyywwxxxx Nominalių parametrų plokštelėje nurodytas serijos numeris. yyyy yra pagaminimo metai, ww yra pagaminimo savaitė, o xxxx yra eilės numeris.

(Pav. 17) Naudodami įrenginį laikykitės ne mažesniu kaip 15 m atstumu nuo žmonių ir gyvūnų.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai) nurodo kitų komercinių teritorijų sertifikavimo reikalavimus.

Gamintojas

Husqvarna AB

Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: [phone]

Produkto pažeidimai

Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas; - gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis; - gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą; - gaminys suremontuotas ne patvirtintame techninės priežiūros centre arba ji suremontavo ne patvirtintas atstovas.

Klientų aptarnavimo tarnyba

Norėdami gauti pagalbos dėl gaminio, žr. pagalbos skiltį www.husqvarna.com, kurioje rasite instrukcijas, gedimų nustatymo ir šalinimo vadovus, arba pasinaudosite Husqvarna savitarnos paslauga ir gaminio padėjėju (jei yra jūsų rinkoje). Norėdami gauti daugiau pagalbos, kreipkitės į Husqvarna techninės priežiūros atstovą.

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį į ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji elektrinių įrankių saugos nurodymai

PERSPĖJIMAS: Perskaitykite visus saugos įspėjimus, instrukcijas, iliustracijas ir specifikacijas, pateikiamas su šiuo gaminiu. Nesilaikydami toliau nurodytų instrukcijų galite sukelti gaisrą, gauti elektros smūgį ir (ar) rimtai susižeisti.

- Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai. Terminas „gaminys“ įspėjimuose reiškia

iš elektros tinklo maitinamą (laidinį) gaminį arba akumuliatorinį (belaidį) gaminį.

Sauga darbo zonoje

• Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga ar neapšviesta darbo zona gali būti nelaimingo atsitikimo priežastis.
• Nenaudokite gaminio sprogiose aplinkose, pavyzdžiui, ten, kur yra degių skysčių, dujų arba dulkių. Gaminiui veikiant gali kilti kibirkščių, kurios gali uždegti dulkes ar garus.
• Naudodami gaminį užtikrinkite, kad vaikai ir kiti asmenys laikytųsi atokiau nuo gaminio. Jei kas nors atitrauks jūsų dėmesį, galite nesuvaldyti prietaiso.

Elektrosauga

• Gaminio kištukas turi atitikti elektros lizdą. Niekada nebandykite kokiu nors būdu perdaryti kištuko. Jei naudojate įžemintus gaminius, nenaudokite jokių kištukų adapterių. Jeigu kištukai nėra perdaryti ir atitinka elektros lizdus, elektros smūgio pavojus yra mažesnis.
• Nesilieskite prie elektros laidininkų paviršių, pavyzdžiui, vamzdžių, radiatorių, viryklių ir šaldytuvų. Jei kūnas taps elektros laidininku, iškyla elektros smūgio pavojus.
• Nelaikykite gaminių lietuje arba drėgnoje aplinkoje. Į gaminį patekęs vanduo padidina elektros smūgio pavojų.
• Tinkamai naudokite laidą. Niekada neneškite gaminio laikydami už laido, netraukite jo ir nebandykite traukdami laidą ištraukti kištuką. Laikykite laidą atokiai nuo šilumos šaltinių, tepalų, aštrių briaunų ar judančių dalių. Dėl pažeistų arba susipainiojusių laidų padidėja elektros smūgio rizika.
• Jei gaminį naudojate lauke, naudokite lauke skirtą naudoti ilgintuvą. Naudojant lauke skirtą naudoti ilgintuvą, sumažėja elektros smūgio rizika.
• Jeigu gaminį būtina naudoti drėgnoje aplinkoje, naudokite liekamosios srovės įtaisu (LSĮ) apsaugotą maitinimo šaltinį. Naudojant LSĮ, sumažėja elektros smūgio pavojus.

Asmens sauga

• Naudodami gaminį būkite budrūs, stebėkite savo veiksmus ir vadovaukitės sveiku protu. Nenaudokite gaminio, jei esate pavargę, apsvaigę nuo narkotikų, alkoholio arba vaistų. Dirbant su gaminiu netgi akimirksnio neatidumas gali būti sunkaus sužeidimo priežastis.
• Naudokite asmenines apsaugines priemones. Visuomet užsidėkite akių apsaugos priemones. Dėl atitinkamomis sąlygomis naudojamų apsauginių priemonių, pavyzdžiui, respiratorių, neslystančių apsauginių batų, šalmo arba apsauginių ausinių, sumažėja sužeidimų rizika.
• Saugokitės atsitiktinio įsijungimo. Prieš jungdami įrankį į elektros tinklą ir (arba) prie akumuliatoriaus, keldami ar nešdami, įsitikinkite, kad gaminys yra

išjungtas. Jei nešite gaminį laikydami pirštą ant jungiklio ar prijungsite jį prie maitinimo šaltinio, kai jungiklis yra įjungimo padėtyje, gali įvykti nelaimingas atsitikimas.

• Prieš įjungdami gaminį, pašalinkite iš jo visus reguliavimo raktus ar veržliarakčius. Besisukančiose gaminio dalyse paliktas veržliaraktis arba raktas gali sužeisti.
• Neužsimokite per plačiai. Visada tvirtai stovėkite ant kojų ir laikykite pusiausvyrą. Tik taip galėsite suvaldyti elektrinį įrankį iškilus netikėtoms aplinkybėms.
• Apsirenkite tinkamai. Niekada nedėvėkite palaidų drabužių ar papuošalų. Nelaikykite plaukų ir drabužių arti judančių dalių. Palaidi drabužiai, papuošalai arba ilgi plaukai gali įkliūti į judančias dalis.
• Jeigu naudojate įtaisus, skirtus dulkių surinkimo įrenginiams prijungti, įsitikinkite, kad jie tinkamai prijungti ir naudojami. Naudojant dulkių surinkimo įrenginius, sumažėja su dulkėmis susijusių pavojų rizika.
• Būkite atidūs ir laikykitės elektriniams įrankiams galiojančių taisyklių net ir tada, kai elektrinį įrankį naudojate ne pirmą kartą. Neatidžiai veikiant per sekundės dalis galima patirti sunkių sužalojimų.

Gaminio naudojimas ir priežiūra

• Dirbdami su gaminiu nenaudokite jėgos. Naudokite savo darbui tinkamą gaminį. Su tinkamu elektriniu įrankiu dirbsite geriau ir saugiau srityje, kuriai jis buvo suprojektuotas.
• Jeigu paspaudus jungiklį gaminys neįsijungia arba neišsijungia, nenaudokite jo. Gaminys, kurio nepavyksta valdyti jungikliu, kelia pavojų ir turi būti pataisytas.
• Prieš reguliuodami gaminį, keisdami priedus arba padėdami saugoti gaminius, ištraukite maitinimo laido kištuką iš elektros maitinimo šaltinio ir (arba) išimkite akumuliatorių bloką iš gaminio, jei įmanoma. Šios atsargumo priemonės mažina pavojų, jog elektrinis įrankis įsijungs netyčia.
• Nenaudojamus gaminius laikykite vaikams nepasiekiamoje vietoje ir neleiskite naudoti gaminio asmenims, kurie nemoka juo naudotis arba nėra susipažinę su šiomis instrukcijomis. Nekvalifikuotų naudotojų rankose gaminiai yra pavojingi.
• Prižiūrėkite gaminius ir jų priedus. Patikrinkite, ar sureguliuotos ir nestringa judančios dalys, ar nėra sulūžusių dalių ir kitų veiksnių, kurie gali daryti įtaką gaminio veikimui. Jei gaminys sugedęs, prieš naudodami jį sutaisykite. Daug nelaimingų atsitikimų atsitinka dėl netinkamos elektrinių įrankių priežiūros.
• Pjovimo įrankiai turi būti pagaląsti ir švarūs. Tinkamai prižiūrėti pjovimo gaminiai su aštriomis pjovimo briaunomis rečiau užstringa ir juos paprasčiau valdyti.
• Gaminį, priedus, antgalius ir pan. naudokite taip, kaip nurodyta šiose instrukcijose, atsižvelgdami į darbo sąlygas ir atliekamą darbą. Naudodami gaminį ne pagal paskirtį, galite sukelti pavojų.

- Rankenos ir laikomieji paviršiai visuomet turi būti sausi ir švarūs (neištepti alyva ar tepalais). Dėl slidžių rankenų ir suėmimo paviršių negalima saugiai naudoti ir valdyti gaminio netikėtose situacijose.

Akumuliatorinių įrankių naudojimas ir priežiūra

• Akumuliatorius kraukite tik gamintojo nurodytu įkrovikliu. Įkroviklis, tinkamas vienam akumuliatorių blokui, gali sukelti gaisro pavojų, naudojamas kitam akumuliatorių blokui įkrauti.
• Elektros įrankius naudokite tik su jiems skirtais akumuliatorių blokais. Naudojant bet kokį kitą akumuliatorių bloką kyla sužeidimo ir gaisro pavojus.
• Nenaudojamą akumuliatorių bloką laikykite toliau nuo metalinių daiktų, galinčių sukurti jungtį tarp gnybtų, pavyzdžiui sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų smulkių metalinių daiktų. Trumpai sujungus akumuliatoriaus gnybtus gali kilti gaisras arba galite nudegti.
• Esant nepalankioms sąlygoms, iš akumuliatoriaus gali imti tekėti skystis. Nelieskite jo. Ant odos netyčia patekusį skystį nuplaukite vandeniu. Skysčiui patekus į akis kreipkitės medicininės pagalbos. Iš akumuliatoriaus ištekėjęs skystis gali sudirginti arba nudeginti.
• Nenaudokite pažeisto arba modifikuoto akumuliatorių bloko arba įrankio. Naudojant pažeistus ar modifikuotus akumuliatorius, jų veikimas gali būti neprognozuojamas ir jie gali sukelti gaisrą, sprogimą ar sužaloti.
• Saugokite akumuliatorių bloką arba įrankį nuo ugnies ir didelės temperatūros. Salytis su ugnimi arba 130 °C temperatūra gali sukelti sprogimą.
• Laikykitės visų įkrovimo nurodymų ir nejkraukite akumuliatorių bloko ar įrankio, esant nurodytame diapazone neišsitenkančiai temperatūrai. Netinkamai įkraunant arba esant nurodytame diapazone neišsitenkančiai temperatūrai gali būti pažeistas akumuliatorius ir padidėti gaisro tikimybė.

Techninė priežiūra

• Taisykite savo elektrinį įrankį tiktai pas kvalifikuotą personalą ir tiktai su originaliomis atsarginėmis dalimis. Tai užtikrina, kad elektrinis įrankis išliks saugus.
• Niekada neapžiūrinėkite pažeistų akumuliatorių blokų. Akumuliatorių blokų techninę priežiūrą gali atlikti tik gamintojas arba įgalioti paslaugų teikėjai.

Žoliapjovės, krūmapjovės ir krūmapjovės pjūklo saugos įspėjimai

• Nenaudokite jrenginio blogomis oro sąlygomis, ypač jei yra žaibo pavojus. Taip sumažinsite pavoju būti nutrenktiems žaibo.
• Kruopščiai apžiūrėkite plotą, kuriame bus naudojamas įrenginys, ar nėra laukinių gyvūnų. Veikiantis įrenginys gali juos sužeisti.
• Nuodugniai patikrinkite vietą, kur bus naudojamas jrenginys, ir pašalinkite akmenis, pagalius, laidus,

kaulus ir kitus pašalinius objektus. Išsviedžiami daiktai gali sužaloti.

• Prieš naudodami įrenginį visada patikrinkite, ar pjaustytuvas arba peilis ir pjaustytuvo arba peilio agregatas nepažeisti. Dėl apgadintų dalių didėja sužeidimo pavojus.
• Vadovaukitės priedų keitimo instrukcijomis. Netinkamai priveržus peilio tvirtinimo veržles ar varžtus peilis gali būti sugadintas arba jis gali nukristi.
• Vardinis pjaustytuvo sukimosi greitis turi būti lygus bent jau maksimaliam sukimosi greičiui, nurodytam ant įrenginio. Didesniu nei vardiniu sukimosi greičiu besisukantys pjaustytuvai gali sulūžti ir išlėkti į šalis.
• Dėvėkite akių, ausų, galvos ir rankų apsaugos priemones. Tinkamos apsaugos priemonės sumažina sužeidimo pavojų skriejant atplaišoms ar atsitiktinio prisilietimo prie pjovimo lynelio ar peilio pavojų.
• Naudodami įrenginį visada avėkite apsauginę avalynę. Nenaudokite gaminio basi arba avėdami atvirą avalynę. Taip sumažinsite pavojų susižeisti kojas dėl sąlyčio su judančiu pjaustytuvu, lyneliu ar peiliu.
• Dirbdami su įrenginiu visada mūvėkite ilgas kelnes. Dirbant atidengta oda, didėja tikimybė susižeisti dėl išsviedžiamų objektų.
• Naudojant įrenginį pašaliniai asmenys turi laikytis atokiau. Išmetamos nuopjovos gali sunkiai sužeisti.
• Naudodami įrenginį visada darbus atlikite dviem rankomis. Įrenginį laikykite abiem rankomis, kad neprarastumėte jo kontrolės.
• Įrenginį laikykite tik už izoliuoto rankenų paviršiaus, nes pjovimo lynelis arba peilis gali priliesti paslėptus laidus. Pjovimo lyneliui ar peiliams palietus laidą, kuriuo teka elektros srovė, įtampa gali pasiekti atviras įrenginio metalines dalis, todėl operatorius gali patirti elektros smūgį.
• Visada tvirtai stovėkite ant kojų, o darbus įrenginiu atlikite tik stovėdami ant žemės. Stovėdami ant slidžių ar nestabilių paviršių galite prarasti pusiausvyrą arba nesuvaldyti įrenginio.
• Nenaudokite įrenginio ant pernelyg stačių šlaitų. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.
• Dirbdami šlaituose visada įsitikinkite, kad tvirtai stovite, šlaitu visada kilkite horizontaliai, niekada nedirbkite judėdami aukštyn ir žemyn, būkite ypač atsargūs keisdami judėjimo kryptį. Tokiu būdu sumažės pavojus nesuvaldyti įrenginio, paslysti ir nugriūti, tad išvengsite sužalojimų.
• Atlikdami darbus įrenginiu visas kūno dalis saugokite nuo pjaustytuvo, lynelio ar peilio. Prieš paleisdami įrenginį įsitikinkite, kad pjaustytuvas, lynelis ar peilis prie nieko nesiliečia. Dirbant įrenginiu netgi akimirksnis neatidumo gali būti sunkaus susižalojimo ar kitų žmonių sužalojimo priežastis.
• Nenaudokite įrenginio aukštyje virš juosmens. Taip išvengsite netyčinio pjaustytuvo ar peilio prisilietimo ir geriau valdysite įrenginį netikėtomis aplinkybėmis.
• Pjaudami įtemptus krūmus ar jaunus medelius saugokitės, kad jie neatšoktų atgal. Atsileidus medžio pluošto įtampai, įtemptas krūmas ar medelis gali atsitrenkti į naudotoją ir (arba) išmušti įrenginį iš rankų.
• Ypač atsargiai pjaukite krūmus ir jaunus medelius. Peilis gali įstrigti plonuose kamienuose ir atšokti į jus arba išversti iš kojų.
• Išlaikykite įrenginio kontrolę ir nesilieskite prie pjaustytuvų, lynelių ar peilių bei kitų pavojingų judančių dalių, jei jos vis dar juda. Taip sumažės pavojus susižaloti dėl judančių dalių.
• Valydami užstrigusią medžiagą ar atlikdami gaminio techninę priežiūrą įsitikinkite, kad maitinimo jungiklis išjungtas, o akumuliatoriaus blokas išimtas. Netikėtai įsijungus įrenginiui, kai valoma užstrigusi medžiaga arba atliekama techninė priežiūra, galima sunkiai susižeisti.
• Nešti galima tik išjungtą įrenginį ir laikant jį kuo toliau nuo kūno. Jei įrenginys naudojamas tinkamai, sumažėja netyčinio sąlyčio su besisukančiu pjaustytuvu, lyneliu ar peiliu galimybė.
• Įrenginį transportuodami ar sandėliuodami ant metalinių peilių visada uždėkite gaubtą. Tinkamai naudojant įrenginį sumažėja pavojus atsitiktinai prisiliesti prie besisukančio peilio.
• Naudokite tik gamintojo nurodytus pjaustytuvus, lynelius, pjovimo galvutes ir peilius. Dėl netinkamų atsarginių dalių kyla pavojus įrenginį sugadinti ir susižeisti.
• Valydami užstrigusią medžiagą ar atlikdami gaminio techninę priežiūrą įsitikinkite, kad maitinimo jungiklis išjungtas, o akumuliatoriaus blokas išimtas. Netikėtai įsijungus įrenginiui, kai valoma užstrigusi medžiaga arba atliekama techninė priežiūra, galima sunkiai susižeisti.

Peilių atmetimo priežastys ir susiję įspėjimai

• Peilio atmetimas – staigus gaminio judesys į šoną, pirmyn arba atgal, kuris atsiranda, kai peiliai užstringa arba užkliūva už objekto, pavyzdžiui, medelio ar kelmo. Jis gali būti pakankamai stiprus, kad nustumtų gaminį ir (arba) operatorių bet kuria kryptimi, ir operatorius gali gaminio nesuvaldyti. Peilio atmetimo ir susijusių pavojų galima išvengti imantis toliau nurodytų atitinkamų atsargumo priemonių.
• Visada įrenginį tvirtai suimkite abiem rankomis ir laikykite rankas taip, kad atlaikytumėte peilio atmetimo efektą. Jūsų kūnas turi būti kairėje įrenginio pusėje. Peilio atmetimas gali padidinti susižalojimo pavojų, nes įrenginys gali netikėtai pajudėti. Operatorius peilio atmetimą gali suvaldyti, jei imsis tinkamų atsargumo priemonių.
• Jei peilis užstrigo ar dėl kokios nors priežasties pjovimą norite nutraukti, išjunkite įrenginį ir laikykite jį nejudindami, kol peilis visiškai sustos. Jei peilis

stringa, peiliui besisukant niekada nebandykite įrenginio ištraukti arba traukti įrenginio atgal, nes peilis gali būti atmestas. Išsiaiškinkite peilio strigimo priežastį ir imkitės ištaisomųjų veiksmų jai pašalinti.

• Nenaudokite atšipusių ar sugadintų peilių. Atšipę ar sugadinti peiliai padidina užsikirtimo ar strigimo pavojų pjovimo metu, todėl peilis gali būti atmestas.
• Visada pasirūpinkite tinkamu pjaunamos medžiagos matomumu. Atšokimo tikimybė didesnė ten, kur sunku matyti pjaunamą medžiagą.
• Jei dirbant įrenginiu prie jūsų prieina kitas žmogus, įrenginį išjunkite. Peiliui atšokus padidėja pavojus sužeisti kitus žmones judančiu peiliu.

Kita pagrindinė saugos informacija

• Išjunkite gaminį prieš perkeldami jį į kitą vietą. Perduodami gaminį kitam asmeniui visuomet nuimkite akumuliatorių.
• Jokiu būdu nedėkite gaminio ant žemės, jei jis nėra išjungtas ir nenuimtas akumuliatorius. Nepalikite gaminio be priežiūros, kai jis įjungtas.
• Išjungus gaminį pjovimo prietaisas sustoja ne iš karto.
• Paleidimo jungikliui grįžus į pradinę padėtį peilis turi visiškai sustoti.
• Prieš naudodami gaminį po bet kokio sutrenkimo, patikrinkite, ar nėra nusidėvėjimo ar pažeidimo požymių ir, jei reikia, pataisykite.
• Jei naudojant gaminį į pjovimo įtaisą patenka objektų ir jie stringa, sustabdykite ir išjunkite gaminį. Įsitikinkite, kad pjovimo įtaisas visiškai sustojo. Prieš valydami, apžiūrėdami ar taisydami gaminį ir (arba) pjovimo įtaisą, nuimkite akumuliatorių.
• Prieš darbą atlikite produkto patikrą. Žr. Gaminio apsauginės priemonės psl. 389 ir Techninė priežiūra psl. 394. Sugadinto gaminio nenaudokite. Atlikite šiame vadove nurodytas saugos patikras, techninės priežiūros ir aptarnavimo procedūras.
• Netvarkingas ar sugedęs pjovimo įtaisas gali padidinti nelaimingų atsitikimų riziką.
• Patikrinkite, ar pavara švari ir joje nėra įtrūkių. Nuo pavaros šepečiu nuvalykite žoles ir lapus. Kai būtina, reikia mūvėti pirštines.
• Ventiliacijos angas visuomet saugokite nuo šiukšlių.
• Patikrinkite, ar žoliapjovės galvutė gerai pritvirtinta prie žoliapjovės.
• Prieš įjungiant aparatą būtina sumontuoti visus dangčius, apsaugas ir rankenas.
• Patikrinkite, ar gaminys nepriekaištingos darbinės būklės. Patikrinkite, ar visos veržlės ir varžtai yra priveržti.
• Patikrinkite, ar žoliapjovės galvutė ir žoliapjovės apsauginis skydas nėra pažeisti ar įtrūkę. Pakeiskite žoliapjovės galvutę ar žoliapjovės apsauginį elementą, jei jie yra deformuoti ar įtrūkę. Ant pjovimo įtaiso visada tvirtinkite tik rekomenduojamą apsauginį skydą. Žr. skyrių „Techniniai duomenys“.

- Šis gaminys gali būti pavojingas, jei būsite neatsargūs arba gaminį naudosite netinkamai. Šis gaminys gali rimtai sužeisti arba pražudyti operatorių arba aplinkinius.

- Šis prietaisas neskirtas naudoti asmenims (tarp jų ir vaikams) su ribotais fiziniais, jutiminiais ar protiniais gebėjimais, neturintiems patirties ar žinių, nebent asmuo, atsakingas už jų saugą, pateikė atitinkamas instrukcijas. Žiūrėkite, kad su prietaisu nežaistų vaikai.

- Niekada neleiskite vaikams naudoti įrenginį ar būti arti jo. Kadangi įrenginį užvesti labai paprasta, neprižiūrimi vaikai gali lengvai tai padaryti. Tai reiškia, kad iškyla pavojus sunkiai susižeisti. Todėl, kai neprižiūrite įrenginio, visuomet nuimkite bateriją.

- Niekuomet neleiskite vaikams ar kitiems asmenims, neapmokytiems naudotis gaminiu ir (arba) akumuliatoriumi, jais naudotis ar atlikti techninę priežiūrą.

- Naudojimą gali reglamentuoti nacionalinės arba vietos taisyklės. Laikykitės nustatytų taisyklių.

- Įrangą laikykite rakinamoje patalpoje, kur jos nepasieks vaikai ir pašaliniai asmenys.

- Saugant ir gabenant visada privaloma naudoti gabenimo apsaugą.

- Rankas ir pėdas visuomet laikykite atokiau nuo pjovimo srities, ypač įjungdami variklį.

- Išjungę gaminį, rankas ir pėdas laikykite atokiai nuo pjovimo įtaiso, kol jis visiškai sustoja.

- Kai įrenginys įjungtas arba sukantis pjovimo įtaisui, patys nemėginkite ir kitiems asmenims neleiskite pašalinti nupjautos medžiagos, nes galima sunkiai susižeisti.

- Atminkite, kad Jūs, operatorius, atsakote už tai, kad nekiltų pavojus žmonėms ir jų nuosavybei.

- Be gamintojo leidimo jokiu atveju negalima keisti originalios gaminio konstrukcijos. Būtinai naudokite originalias atsargines dalis. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus kūno sužalojimus ir net mirtį. Žalai, patirtai dėl neįgaliotų priedų ar atsarginių dalių naudojimo, gali būti netaikoma garantija.

- Su gaminiu galite naudoti tik rekomenduojamus pjovimo įtaisus, kurie nurodyti skyriuje „Techniniai duomenys“.

- Niekada nenaudokite gaminio, kurio konstrukcija yra pakeista ir neatitinka gamyklinių standartų.

- Niekada nenaudokite techniškai netvarkingo gaminio. Vykdykite šioje instrukcijoje nurodytas tikrinimo, techninės priežiūros ir remonto procedūras. Kai kuriuos techninės priežiūros darbus gali atlikti tik apmokyti ir kvalifikuoti specialistai. Žiūrėkite nurodymus, pateikiamus skyriuje „Techninė priežiūra“.

- Darbas blogu oru vargina ir dažnai padidina pavojaus riziką. Dėl didesnio pavojaus nerekomenduojama naudoti įrenginio labai blogu oru, pavyzdžiui, kai yra didelis rūkas, smarkus lietus, stiprus vėjas, didelis šaltis, žaibo pavojus ir pan.

- Niekada nedirbkite stovėdami ant kopėčių, suoliuko ar kito netvirtai pakelto pagrindo.

- Išjungtus prietaisus laikykite patalpoje – nenaudojami prietaisai turi būti laikomi patalpoje.

- Neįmanoma numatyti visų situacijų, kurios gali iškilti. Visada elkitės atsargiai ir vadovaukitės sveiku protu. Neapsiimkite atlikti darbų, kuriems nesate pakankamai kvalifikuotas. Jeigu perskaitę šią instrukciją vis dar nesate tikri, kaip naudoti įrenginį, pasitarkite su tai išmanančiu asmeniu.

- Užtikrinkite, kad dirbant prie jūsų arčiau nei 15 metrų neprisiartintų žmonės ar gyvūnai. Kai vienoje vietoje šiais įrenginiais dirba keli asmenys, tarp jų turi būti išlaikomas mažiausiai 15 m saugus atstumas. Priešingu atveju iškyla pavojus sunkiai susižeisti. Kam nors priartėjus, nedelsdami sustabdykite gaminį. Jokiu būdu nesisukinėkite su gaminiu prieš tai neįsitikinę, kad už jūsų nieko nėra.

- Jei naudojant gaminį į pjovimo įtaisą patenka objektų ir jie stringa, sustabdykite ir išjunkite gaminį. Įsitikinkite, kad pjovimo įtaisas visiškai sustojo. Prieš valydami, apžiūrėdami ar taisydami gaminį ir (arba) pjovimo įtaisą, nuimkite akumuliatorių.

- Pasirūpinkite, kad žmonės, gyvūnai ar kiti objektai nepaveiktų jūsų gaminio valdymo arba neprisiliestų prie pjovimo įtaiso arba ant jų nenukristų pjovimo įtaiso sviesti palaidi objektai. Jokiu būdu nenaudokite gaminio, jei nelaimės atveju nebūtų galimybės iškviesti pagalbą.

- Įsitikinkite, kad galite saugiai judėti ir stovėti. Apžiūrėkite, ar jūsų darbo vietoje nėra kliūčių (išsikišusių šaknų, akmenų, šakų, griovių ir pan.), kurios trukdytų, jei kartais reikėtų atlikti staigesnį judesį. Būkite labai atsargūs dirbdami ant šlaitų.

- Eikite, niekada nebėkite.

- Patikrinkite darbo zoną. Pašalinkite visus palaidus objektus, pavyzdžiui, akmenis, stiklo šukes, vinis, plieninę vielą, virvės galiukus ir pan., kurie gali būti išsviedžiami į orą arba apsivynioti aplink pjovimo įtaisą ar jo apsauginį skydą.

- Saugokitės šakų nuolaužų, kurios pjaunant gali būti išsviedžiamos. Nepjaukite per arti žemės vietose, kur gali būti išsviedžiami į orą akmenys ir kiti objektai.

- Pasirūpinkite, kad prie pjovimo įtaiso nesiliestų drabužiai ar kūno dalys, kai gaminys yra įjungtas. Gaminį laikykite žemiau juosmens.

- Saugokitės į orą išsviedžiamų objektų. Būtinai dėvėkite patvirtintus apsauginius akinius. Niekada nesilenkite virš pjovimo įtaiso apsaugos. Į orą išsviedžiami akmenys, šiukšlės ir pan. gali pakliūti į akis ir sukelti apakimą arba sunkiai sužeisti.

- Jei dėvite apsaugines ausines, būkite atidūs, kad išgirstumėte galimus įspėjamuosius signalus ar šūksnius. Gaminiui sustojus, būtinai nusiimkite apsaugines ausines.

- Jei pasireiškia nepageidaujamos vibracijos, išvyniokite papildomai lyno, taip nustatydami tinkamą jo ilgį, kad vibracijos liautųsi.

• Jeigu gaminys pradeda neįprastai vibruoti, sustabdykite jį ir nuimkite akumuliatorių.
• Pernelyg stipri ar ilgai trunkanti vibracija gali pakenkti asmenų, kurių silpna kraujo apytaka, kraujo apytakai ir nervų sistemai. Pajutę pernelyg stiprios ar ilgai trukusios vibracijos sukeltus simptomus, kreipkitės į gydytoją. Simptomai yra sustingimas, jutimo praradimas, dilgčiojimas, badymas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai dažniausiai pasireiškia pirštuose, plaštakose ir riešuose.
• Gaminį visada laikykite abiem rankomis. Gaminį laikykite dešinėje kūno pusėje.

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudodami įrenginį būtinai dėvėkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.
• Jeigu darbo zonoje yra aukštesnių nei 2 m / 6,5 pėdos medžių, dėvėkite šalmą.
• Naudokite patvirtintas apsaugines ausines.
• Visada naudokite patvirtintus apsauginius akinius, atitinkančius ANSI Z87.1 standartą JAV arba EN 166 ES šalyse. Veidui apsaugoti naudokite skydelį. Norint apsaugoti akis, vien skydelio nepakanka.

(Pav. 18)

• Kai būtina, pvz., montuojant, apžiūrint arba valant pjovimo įrangą, užsimaukite pirštines.
• Avėkite apsauginius batus su plieninėmis nosimis ir neslystančiais padais.
• Vilkėkite iš stiprios medžiagos pagamintus drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes, vilkėkite aprangą ilgomis rankovėmis. Nevilkėkite laisvų drabužių, kurie gali užkibti už krūmokšnių ir šakų. Nedėvėkite papuošalų, trumpų kelnių ir neavėkite sandalų. Nebūkite basi. Saugiai susisekite plaukus aukščiau pečių. (Pav. 19)
• Pasirūpinkite, kad netoliese būtų pirmosios pagalbos vaistinėlė.

(Pav. 20)

Gaminio apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

Šiame skyriuje aprašytos gaminio saugos priemonės, jų paskirtis ir patarimai, kaip atlikti patikros ir priežiūros darbus, siekiant užtikrinti tinkamą gaminio veikimą.

Žr. instrukcijas skyriuje „Įvadas“ psl. 383, kad sužinotumėte, kur jūsų gaminyje yra šios dalys.

Gaminio naudojimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei gaminys nebus tinkamai prižiūrimas, o techninė priežiūra ir (arba) remonto darbai nebus atliekami profesionaliai. Prireikus daugiau informacijos, prašome kreiptis į artimiausią techninės priežiūros atstovą.

PERSPĖJIMAS: Niekada nenaudokite gaminio, kurio apsauginės dalys yra pažeistos. Gaminio saugos įranga turi būti tikrinama ir prižiūrima taip, kaip yra aprašyta šiame skyrelyje. Jei gaminys neatitinka bet kurio iš šių kontrolinių reikalavimų, kreipkitės į savo techninės priežiūros atstovą dėl gaminio remonto.

PASTABA: Įrenginio techninė priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su įrenginio saugos įranga. Jei jūsų įrenginys neatitiks nors vieno iš žemiau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. Įsigijus mūsų gaminį, garantuojame profesionalų aptarnavimą ir techninę priežiūrą. Jei įrenginio pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą.

Naudotojo sąsajos patikra

1. Paspauskite ir palaikykite mygtuką ON/OFF (įjungti / išjungti) (A). (Pav. 21)

a) Gaminys įjungtas, kai įsijungia ekranas (B). b) Gaminys išjungtas, kai išsijungia ekranas.

1. Jeigu ekrane įsižiebia arba mirksi įspėjamasis indikatorius, žr. „Keypad“ (klaviatūra) psl. 395.

Maitinimo jungiklio fiksatoriaus patikra

Maitinimo jungiklio užraktas sukonstruotas taip, kad apsaugotų nuo netyčinio įjungimo. Nuspaudus maitinimo jungiklio fiksatorių pirmyn (A) ir prispaudus maitinimo jungiklio fiksatorių prie rankenos (B), maitinimo jungiklis (C) atleidžiamas. Atleidus rankeną, maitinimo jungiklis ir jo fiksatorius grįžta į pradinę padėtį. Šį judesį užtikrina trys atskiros spyruoklės.

(Pav. 22)

1. Įsitikinkite, kad maitinimo jungiklis yra užfiksuotas, kai fiksatorius yra savo pradinėje padėtyje. (Pav. 23)
2. Paspauskite maitinimo jungiklio fiksatorių pirmyn (A) ir žemyn. Laikykite maitinimo jungiklio fiksatorių prispaudę prie rankenos (B) ir patikrinkite, ar atleidus jis grįžta į savo pradinę padėtį. (Pav. 24)
3. Patikrinkite, ar maitinimo jungiklis ir jo fiksatorius laisvai juda, o grįžimo spyruoklės funkcionuoja tinkamai. (Pav. 25)
4. Paspauskite ir palaikykite mygtuką ON/OFF (įjungti / išjungti), kad įjungtumėte gaminį.
5. Iki galo nuspauskite maitinimo jungiklį, kad gaminys veiktų visu greičiu.
6. Atleiskite maitinimo jungiklį ir įsitikinkite, kad pjovimo įtaisas sustoja ir daugiau nesisuka.

Pjovimo įtaiso apsaugos patikra

PERSPĖJIMAS: Nenaudokite pjovimo įtaiso be patvirtinto ir tinkamai uždėto pjovimo įtaiso apsaugo. Visuomet naudokite rekomenduojamą pjovimo įtaisui pritaikytą apsaugą, žr. Priedai psl. 399. Jei sumontuotas netinkamas ar netvarkingas pjovimo įtaiso apsaugas, galima sunkiai susižeisti.

Pjovimo įtaiso apsauga sustabdo operatoriaus kryptimi išsviedžiamus objektus. Be to, jis saugo, kad nepaliestumėte pjovimo įtaiso ir nesusižeistumėte.

1. Sustabdykite gaminį ir išimkite akumuliatorių.
2. Apžiūrėkite, ar apsauga nesugadinta, pavyzdžiui, neįskilusi. (Pav. 26)
3. Jeigu pjovimo įtaiso apsauga sugadinta, ją pakeiskite.

Žoliapjovės galvutė

• Visada naudokite tinkamą žoliapjovės galvutę, pjovimo įtaisus ir pjovimo lynelį. Žr. Priedai psl. 399 ir šio vadovo pabaigoje pateiktus surinkimo nurodymus.
• Patikrinkite, ar nepažeistas žoliapjovės apsaugos peilis.
• Pasirūpinkite, kad pjovimo lynelis būtų glaudžiai ir tolygiai suvyniotas ant būgno, kad išvengtumėte neįprastų gaminio vibracijų. Dėl skirtingo ilgio lynelių gali atsirasti nereikalingų vibracijų. Trinktelėkite žoliapjovės galvutę į žemę, kad sulygintumėte lynelių ilgius.

Jei norite, kad lynelis tarnautų ilgiau, prieš vyniodami, 2 dienoms ar daugiau pamerkite jį į vandenį. Šitaip lynelis taps atsparesnis.

Surinkimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gaminį atidžiai perskaitykite, supraskite ir tiksliai laikykitės šių nurodymų.

• Prieš surinkdami gaminį nuimkite akumuliatorių.
• Naudokite patvirtintas apsaugines pirštines.
• Pažeista arba netinkamai veikianti apsauga gali sukelti sužalojimus. Nenaudokite pjovimo įtaiso be patvirtinto apsaugo.
• Prieš paleisdami gaminį įsitikinkite, kad tinkamai surinkote dangtelį ir veleną.
• Pavaros diskas ir atraminė jungė turi būti tinkamai įleisti į pjovimo įtaiso viduryje esančią angą. Netinkamai uždėtas pjovimo įtaisas gali sunkiai arba mirtinai sužeisti.
• Jei su priedu pateikiami laikymo diržai, jie turi būti uždėti ant gaminio. Su laikymo diržais gaminį galima naudoti saugiai ir išvengti operatoriaus ar kitų asmenų sužeidimų.

Akumuliatorių naudojimo sauga

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudokite tik „Husqvarna“ patvirtintus akumuliatorius. Žr. Patvirtinti akumuliatoriai psl. 398, Akumuliatoriai turi koduotą programinę įrangą.
• Naudokite Husqvarna patvirtintus akumuliatorius, kaip maitinimo šaltinį susijusiems Husqvarna gaminiams. Kad išvengtumėte sužeidimų, nenaudokite akumuliatoriaus kaip kitų gaminių maitinimo šaltinio.
• Elektros smūgio pavojus. Nejunkite akumuliatoriaus gnybtų prie raktų, monetų, atsuktuvų ar kitų metalinių daiktų. Galite sukelti akumuliatoriaus trumpąjį jungimą.
• Nenaudokite neįkraunamų akumuliatorių.
• Nekiškite objektų į akumuliatoriaus oro angas.
• Saugokite akumuliatorių nuo tiesioginių saulės spindulių, karščio ar atviros ugnies. Akumuliatorius gali sukelti terminius ir (arba) cheminius nudegimus.
• Saugokite akumuliatorių nuo lietaus ir drėgmės.
• Saugokite akumuliatorių nuo mikrobangų ir aukšto slėgio.
• Nebandykite akumuliatoriaus išmontuoti ar sulaužyti.
• Jei iš akumuliatoriaus teka skystis, saugokite nuo jo kūną ir akis. Jei palietėte skystį, gerai nuplaukite šią vietą vandeniu su muilu ir kreipkitės pagalbos į medikus. Jei skysčio patektų į akis, jų netrinkite, tačiau mažiausiai 15 minučių skalaukite vandeniu ir kreipkitės į gydytoją.
• Akumuliatorių naudokite nuo -10 °C (14 °F) iki 40 °C (114 °F) temperatūroje.
• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Žr. Įrenginio, akumuliatoriaus ir akumuliatorių įkroviklio valymas psl. 395.
• Nenaudokite akumuliatoriaus, jei jis yra pažeistas arba tinkamai neveikia.
• Laikykite akumuliatorius atokiau nuo metalinių daiktų, pavyzdžiui, vinių, varžtų, juvelyrinių dirbinių.
• Saugokite akumuliatorių nuo vaikų.

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Nesilaikant saugos instrukcijų, kyla elektros smūgio arba trumpojo jungimo rizika.
• Naudokite tik kartu su gaminiu pateiktą akumuliatoriaus įkroviklį. Naudokite tik Husqvarna patvirtintus akumuliatorių įkroviklius, kad įkrautumėte Husqvarna patvirtintus akumuliatorius. Instrukcijas žr. Patvirtinti akumuliatorių įkrovikliai psl. 399.
• Nebandykite išmontuoti akumuliatoriaus įkroviklio.
• Nenaudokite akumuliatoriaus įkroviklio, jei jis yra pažeistas arba tinkamai neveikia.
• Nekelkite akumuliatoriaus įkroviklio už maitinimo laido. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už elektros laido.
• Visus kabelius ir jungiamuosius laidus laikykite toliau nuo vandens, alyvos ir aštrių briaunų. Būkite atidūs, kad kabelio neprispaustų objektai, pvz., durys, tvoros ar pan.
• Nenaudokite akumuliatoriaus įkroviklio šalia degių arba koroziją sukeliančių medžiagų. Įsitikinkite, kad akumuliatoriaus įkroviklis neuždengtas. Pastebėję dūmus ar liepsną, ištraukite akumuliatoriaus įkroviklio kištuką.
• Įkraukite akumuliatorių tik gerai vėdinamoje patalpoje, saugodami nuo saulės spindulių. Nekraukite akumuliatoriaus lauke. Nekraukite akumuliatoriaus drėgnomis sąlygomis.
• Akumuliatorių įkroviklį naudokite nuo 5 °C (41 °F) iki 40 °C (104 °F) temperatūroje. Įkroviklį naudokite gerai vėdinamoje, sausoje ir nedulkėtoje aplinkoje.
• Nekiškite objektų į įkroviklio aušinimo angas.
• Neprijunkite akumuliatorių įkroviklio gnybtų prie metalinių daiktų, nes taip sukelsite akumuliatorių įkroviklio trumpąjį jungimą.
• Naudokite patvirtintus ir nepažeistus elektros tinklo lizdus. Įsitikinkite, kad akumuliatoriaus įkroviklio laidas yra nepažeistas. Jei naudojami jungiamieji kabeliai, įsitikinkite, kad jie nepažeisti.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite toliau esančius įspėjimus.

• Prieš atlikdami techninę priežiūrą, kitą patikrą ar montuodami įrenginį, išimkite akumuliatorių.
• Operatorius gali atlikti tik tokius priežiūros ir techninės priežiūros darbus, kurie aprašyti šiame operatoriaus vadove. Dėl didesnių techninės priežiūros ir aptarnavimo darbų kreipkitės į techninės priežiūros atstovą.
• Nevalykite akumuliatoriaus ar įkroviklio vandeniu. Stiprus ploviklis gali sugadinti įrenginį.
• Neatliekant techninės priežiūros trumpėja įrenginio naudojimo laikas ir didėja nelaimingų atsitikimų pavojus.
• Visiems techninės priežiūros ir remonto darbams atlikti būtini specialūs mokymai, ypač atliekant su sauga susijusios įrangos priežiūrą. Jeigu atlikus techninę priežiūrą patvirtinti ne visi šiame naudotojo vadove nurodyti punktai, kreipkitės į techninės priežiūros atstovą. Garantuojame, kad jis suteiks profesionalią priežiūrą ir atliks gaminio techninės priežiūros darbus.
• Naudokite tik originalias atsargines dalis.
• Naudodami pjovimo įtaisą, visada mūvėkite storas darbines pirštines. Peiliai yra labai aštrūs, todėl jais lengva susižeisti.

Surinkimas

Kilpinės rankenos tvirtinimas

1. Pritvirtinkite kilpinę rankeną prie veleno tarp rodyklių. Neuždenkite etiketės kilpine rankena arba pakabos žiedu. (Pav. 27)
2. Įstatykite tarpiklį į kilpinę rankeną.
3. Prisukite veržlę, rankenėlę ir varžtą, nepriveržkite per stipriai.
4. Nustatykite patogią gaminio padėtį.
5. Priveržkite varžtą.

Dviejų dalių veleno surinkimas

1. Pasukite rankenėlę, kad atlaisvintumėte movą. (Pav. 28)
2. Sulygiuokite žymą (A) su rodykle (B) ant movos. (Pav. 29)
3. Įstatykite veleną į movą, kad jis spragtelėtų savo vietoje. (Pav. 30)
4. Iki galo priveržkite tvirtinimo rankenėlę. (Pav. 31)

Dviejų dalių veleno išrinkimas

1. Pasukite rankenėlę 3 kartus, kad atlaisvintumėte movą. (Pav. 32)
2. Paspauskite ir laikykite nuspaudę mygtuką (C).
3. Tvirtai laikykite už veleno galo, prie kurio prijungtas variklis.
4. Ištraukite priedą iš movos. (Pav. 33)

Pjovimo įrangos surinkimas

Pjovimo įranga – tai pjovimo įtaisas ir pjovimo įtaiso apsauga.

PERSPĖJIMAS: Mūvėkite apsaugines pirštines.

PERSPĖJIMAS: Naudokite tik pjovimo įtaisui rekomenduojamą pjovimo įtaiso apsaugą. Žr. Techniniai duomenys psl. 398

PERSPĖJIMAS: Netinkamai uždėtas pjovimo įtaisas gali sunkiai arba mirtinai sužeisti.

Tvirtinimo kilpos įrengimas, jei taikoma

1. Tvirtinimo kilpą tvirtinkite tarp rodyklių ant galinės rankenos ir kilpinės rankenos. (Pav. 34)

Pasižymėkite: Neuždenkite kilpine rankena lipduko.

1. Pareguliuokite žiedą, kad gaminys būtų subalansuotas ir jį būtų lengva naudoti.

Žoliapjovės galvučių surinkimas

PERSPĖJIMAS: Montuojant pjovimo įtaisus ypač svarbu, kad varantysis diskas / atraminio flanšo reguliuojanti dalis pataikytų tiksliai į pjovimo įrangos centro angą. Neteisingai sumontuotas pjovimo įtaisas

gali būti sunkių ir (arba) mirtinų sužeidimų priežastimi.

PERSPĖJIMAS: Jokiomis sąlygomis nenaudokite pjovimo įrangos, jei neįrengta pripažinta apsauga. Žr. skyrių „Techniniai duomenys“. Jei pritvirtinta netinkama arba pažeista apsauga, arba naudojant metalinį pjovimo įtaisą nėra J formos rankenos, galima sunkiai susižeisti.

Žoliapjovės apsauginio elemento tvirtinimas prie žoliapjovės galvutės

1. Ant abiejų plokštės laikiklio (M) kabliukų užkabinkite žoliapjovės apsauginį elementą (A).
2. Apsaugą palenkite prie veleno ir pritvirtinkite varžtu (L) priešingoje veleno pusėje.
3. Į varžto (L) galvutės griovelį įkiškite fiksavimo kaištį (C) ir iki galo priveržkite varžtą. (Pav. 35)

Žoliapjovės galvutės montavimas

1. Ant galios atidavimo veleno uždėkite varantįjį diską (B).
2. Sukite galios atidavimo veleną tol, kol viena iš varančiojo disko angų bus sulygiuota su atitinkama reduktoriaus korpuso anga.
3. Į angą įkiškite fiksavimo kaištį (C), kad jis gerai pritvirtintų veleną.
4. Sukite žoliapjovės galvutę (A) prieš laikrodžio rodyklę, kad ją pritvirtintumėte. (Pav. 36)

Naudojimas

Įvadas

ĮSPĖJIMAS: Prieš naudodami gaminį, perskaitykite ir supraskite skyrių apie saugą.

Husqvarna Connect

Husqvarna Connect yra nemokama programėlė, skirta mobiliesiems įrenginiams. Programėlė Husqvarna Connect suteikia Husqvarna gaminiui papildomas funkcijas.

• Papildoma informacija apie gaminį. - Informacija ir patarimai apie gaminio dalis ir priežiūrą.

Norėdami pradėti naudoti Husqvarna Connect

1. Atsisiųskite „Husqvarna Connect“ programėlę į mobilųjį įrenginį.
2. Užsiregistruokite „Husqvarna Connect“ programėlėje.
3. Norėdami prisijungti ir užregistruoti gaminį, vadovaukitės programėlėje Husqvarna Connect pateiktomis instrukcijomis.

Pastaba: programėlė Husqvarna Connect nėra prieinama visose programėlių parduotuvėse. Dėl išsamesnės informacijos kreipkitės į savo techninės priežiūros atstovą.

Akumuliatoriaus prijungimas prie įrenginio

ĮSPĖJIMAS: Gaminyje naudokite tik originalius Husqvarna akumuliatorius.

1. Įsitikinkite, kad akumuliatorius visiškai įkrautas.
2. Įstatykite akumuliatorių į gaminio akumuliatoriaus laikiklį. Akumuliatorius bus užfiksuotas tada, kai išgirsite spragtelėjimą. (Pav. 37)

PASTABA: Jei akumuliatorius lengvai neįsistato į akumuliatoriaus laikiklį – akumuliatorius uždėtas netinkamai. Antraip galima sugadinti gaminį.

1. Įsitikinkite, kad akumuliatorius įstatytas tinkamai.

Akumuliatoriaus įkrovimas

Pastaba: Jeigu naudojate įrenginį pirmą kartą, įkraukite akumuliatorių. Naujas akumuliatorius įkrautas tik 30 %.

1. Įsitikinkite, kad akumuliatorius sausas.
2. Akumuliatorių įstatykite į įkroviklį. (Pav. 38)

Pasižymėkite: Skirtingų modelių akumuliatoriai ir akumuliatorių įkrovikliai gali būti skirtingi, tačiau procedūra išlieka tokia pati.

1. Įsitikinkite, kad įjungtas žalias akumuliatorių įkroviklio indikatorius. Tai reiškia, kad akumuliatorius prijungtas prie akumuliatorių įkroviklio.
2. Įsižiebus visiems akumuliatoriaus LED indikatoriams, akumuliatorius yra visiškai įkrautas. (Pav. 39)
3. Norėdami atjungti akumuliatoriaus įkroviklį nuo elektros lizdo, traukite už kištuko. Netraukite už kabelio.
4. Iš įkroviklio išimkite akumuliatorių.

Pasižymėkite: Daugiau informacijos žr. akumuliatoriaus ir akumuliatorių įkroviklio instrukcijose.

Darbinė padėtis

• Laikykite įrenginį abiem rankomis. • Gaminį laikykite dešinėje kūno pusėje. • Pjovimo įtaisą laikykite žemiau juosmens. • Saugokitės įkaitusių paviršių. • Saugokitės pjovimo įtaiso.

Veiksmai prieš naudojant įrenginį

• Patikrinkite darbo zoną, kad išsiaiškintumėte reljefo pobūdį, grunto nuolydį ir galimas kliūtis, pavyzdžiui, akmenis, šakas ir griovius.
• Atlikite įrenginio nuodugnią patikrą.
• Atlikite šioje instrukcijoje aprašytas saugos patikras, priežiūros ir techninės priežiūros procedūras.
• Pasirūpinkite, kad visi dangčiai, apsaugai, rankenos ir pjovimo įranga būtų tinkamai pritvirtinti ir nesugadinti.
• Patikrinkite, ar nesugadinta ir neįskilusi žoliapjovės galvutė ir pjovimo įrangos apsauga. Sugadintą arba įskilusią žoliapjovės galvutę ir pjovimo įrangos apsaugą pakeiskite.

(Pav. 40)

Gaminio paleidimas

1. Paspauskite ir palaikykite mygtuką ON/OFF (įjungti / išjungti), kol įsižiebs žalias LED indikatorius. (Pav. 41)
2. Maitinimo jungikliu valdykite greitį.

Didžiausio greičio ribojimas režimo mygtuku

Gaminys turi režimo mygtuką. Naudodamas režimo mygtuką operatorius gali riboti didžiausią greitį. Režimo mygtukas valdo 3 greičio lygius. Kuo žemesnis greičio lygis, tuo ilgiau gaminys veiks. Naudokite 1 ir 2 lygius, kai nereikalingas didžiausias greitis / visa galia. Jei darbo sąlygoms būtinas didžiausias greitis / didžiausia galia, naudokite 3 lygį. Nenaudokite aukštesnio lygio, nei būtinas darbui.

1. Paspauskite režimo mygtuką, kad nustatytumėte didžiausio greičio ribą. Užsidega baltas šviesos diodas, kuris rodo, kad funkcija įjungta. (Pav. 42)
2. Paspauskite režimo mygtuką dar kartą, kad pasirinktumėte kitą greičio lygį.

Automatinio išjungimo funkcija

Gaminyje yra automatinio išjungimo funkcija, kuri išjungia gaminį, jei nesinaudojate juo 3 minutes.

Žolės pjovimas žoliapjovės galvute

Žolės trumpinimas

1. Kampu pasuktą žoliapjovės galvutę laikykite prie pat žemės. (Pav. 43) Nespauskite žoliapjovės lynelio prie žolės.
2. Pjaudami žolę greta objektų, naudokite 80 % greičio. (Pav. 44)

Žolės pjovimas

1. Pjaudami stenkitės žoliapjovės lynelį laikyti lygiagrečiai žemei. (Pav. 45)
2. Nespauskite žoliapjovės galvutės prie žemės. Taip galite pažeisti ir žemę, ir gaminį.
3. Neleiskite galvutei nuolat liestis prie žemės, nes taip galima pažeisti žoliapjovės galvutę.
4. Kai pjaunate žolę mojuodami gaminiu iš vieno šono į kitą, naudokite didžiausią greitį. (Pav. 46) Stenkitės žoliapjovės lynelį laikyti lygiagrečiai žemei.

Žolės šlavimas

Besisukančios žoliapjovės galvutės valo sukuriamu oro srautu galima iš išvalyto ploto šalinti nupjautą žolę.

1. Laikykite žoliapjovės galvutę ir valą lygiagrečius žemės paviršiui ir aukščiau jo.
2. Įjunkite didžiausiu greičiu.
3. Judinkite žoliapjovės galvutę iš vienos pusės į kitą ir taip šluokite žolę.

rankenos. Be to, patikrinkite ir prireikus valykite kitas žoliapjovės galvutės dalis.

PERSPĖJIMAS: Kaskart dėdami naują žoliapjovės valą valykite žoliapjovės galvutę, kad ji neišsibalansuotų ir nevibruotų

Gaminio sustabdymas

1. Atleiskite maitinimo jungiklį arba maitinimo jungiklio užraktą.
2. Nuspauskite jungimo / išjungimo mygtuką. (Pav. 47)
3. Išimkite akumuliatorių paspausdami ant jo esančius atlaisvinimo mygtukus. (Pav. 48)

Techninė priežiūra

Įvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją.

Toliau pateiktas būtinų gaminio priežiūros darbų sąrašas. Be techninės priežiūros grafike nurodytų techninės priežiūros darbų, leiskite „Husqvarna“ specialistui reguliariai atlikti gaminio techninę priežiūrą. Jei reikia informacijos apie techninės priežiūros intervalus, pasikalbėkite su „Husqvarna“ specialistu.

Techninės priežiūros grafikas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus išimkite akumuliatorių.

Techninė priežiūra	Kasdien	Kas sa- vaitę	Kas mė- nesį
Nuvalykite išorines gaminio dalis sausa šluoste. Nenaudokite vandens. X
Patikrinkite, ar mygtukas ON/OFF (jjungti / išjungti) veikia tinkamai ir nėra pa- žeistas.	X
Patikrinkite, ar maitinimo jungiklio ir paties mygtuko fiksavimo funkcija veikia saugiai.	X
Įsitikinkite, kad visi valdikliai veikia ir nėra pažeisti. X
Rankenos visuomet turi būti sausos, švarios ir neišteptos alyva ar tepalais. X
Įsitikinkite, kad nepažeistas pjovimo įtaisas. Pakeiskite pjovimo įtaisą, jei jis su- gadintas.	X
Įsitikinkite, kad pjovimo įtaiso apsaugas nepažeistas. Jeigu pjovimo įtaiso apsau- ga sugadinta, ją pakeiskite.	X
Patikrinkite, ar gerai priveržtos veržlės ir varžtai. X
Įsitikinkite, kad tinkamai veikia akumuliatoriaus atlaisvinimo mygtukai ir akumu- liatorius fiksuojamas prie gaminio.	X
Įsitikinkite, kad akumuliatorius nepažeistas. X
Patikrinkite, ar akumuliatorius įkrautas. X
Patikrinkite, ar akumuliatoriaus įkroviklis nepažeistas ir veikia tinkamai. X
Patikrinkite visus kabelius, movas ir jungtis. Įsitikinkite, kad jie nepažeisti ir ant jų nėra purvo.		X
Būtinai patikrinkite, ar kampinė pavara tinkamai pripildyta tepalo, žr. Kampinės pavaros tepimas psl. 395. Priešingu atveju naudokite „Husqvarna“ kampinių pa- varų tepalą.		X
Patikrinkite jungtis tarp akumuliatoriaus ir gaminio. Patikrinkite jungtį tarp akumu- liatoriaus ir akumuliatoriaus įkroviklio.			X

Įrenginio, akumuliatoriaus ir akumuliatorių įkroviklio valymas

1. Baigę darbą nuvalykite įrenginį sausa šluoste.
2. Nuvalykite akumuliatorių ir akumuliatorių įkroviklį sausa šluoste. Akumuliatoriaus uždėjimo takeliai turi būti švarūs.
3. Prieš įstatydami akumuliatorių į akumuliatorių įkroviklį ar įrenginį, įsitikinkite, kad akumuliatoriaus kontaktai ir akumuliatorių įkroviklio kontaktai yra švarūs.

Kampinės pavaros tepimas

1. Nuimkite pjovimo įrangą.
2. Gaminį su tepimo taško kaiščiu pakelkite į aukščiausią padėtį.
3. Išimkite tepimo taško kaištį. (Pav. 49)
4. Pažvelkite į sutepimo taško angą ir pasukite varantįjį veleną. Tepalo lygis (A) turi siekti pavaros krumplių viršų (B). (Pav. 50)
5. Jei tepalo lygis per mažas, į kampinę pavarą įpilkite „Husqvarna“ kampinių pavarų tepalo. Pilkite iš lėto. Pildami kampinės pavaros tepalą, sukite varantįjį veleną, o pasiekę tinkamą lygį (B), sustokite.

PASTABA: Dėl netinkamo tepalo kiekio galite pažeisti kampinę pavarą.

1. Įstatykite sutepimo taško kaištį.

Dviejų dalių velenas

Sutepkite varančiojo veleno galą kas 30 darbo valandų. Nereguliariai tepant dalijamų modelių stovų varančiųjų ašių galus (šlicinis sujungimas) jie gali pradėti strigti. (Pav. 51)

Gedimai ir jų šalinimas

Klaviatūra

LED ekranas Galimi gedimai Galimi veiksmai
Blykčioja žalios spalvos šviesos diodas	Nepakankama baterijos įtampa. Įkraukite akumuliatorių.
Mirksi raudonas LED indikatorius.	Perkrova. Pjovimo įtaisas yra užsikirtęs. Išjunkite ga-minį. Išimkite akumuliatorių. Pašalinkite ne-pageidaujamas medžiagas nuo pjovimo įtai-so.
	Temperatūros svyravimai. Leiskite įrenginiui atvėsti.
	Maitinimo jungiklis ir jungimo mygtukas spaudžiami vienu me-tu.	Atleiskite maitinimo jungiklį ir įrenginys bus suaktyvintas.
Nepavyksta užvesti gaminio Akumuliatoriaus jungtyse yra pur-vo.		Išvalykite akumuliatoriaus jungtis suspaustu oru ar minkštu šepečiu.
Klaidos diodas dega raudona Būtinā atlikti įrenginio techninę priežiūrą.		Kreipkitės į techninės priežiūros atstovą.

Akumuliatorius

40-B140X, 40-B220X, 40-B330X 134
Požymiai Priežastis Veiksmas
Mirksi akumuliatoriaus klaidos indikatorius.	Akumuliatorius išsekęs. Ikraukite akumuliatorių.
	Didelė apkrova ir labai žema akumuliatoriaus temperatūra.	Sušildykite akumuliatorių. Pavyzdžiui, perkelkite i patalpas arba dirbkite mažu greičiu, kol akumuliatorius sušils.
	Akumuliatorius neveikia. Pasiekta akumuliatoriaus veikimo diapazono riba.	Išimkite iš jrenginio akumuliatorių. Leiskite akumuliatoriui pailsėti, tada paspauskite akumuliatoriaus indikatoriaus mygtuką.
Šviečia akumuliatoriaus temperatūros indikatorius.	Akumuliatorius yra per šaltas arba per karštas, todėl jo negalima naudoti.	Akumuliatoriaus įkroviklį laikykite nuo -10 °C / 14 °F iki 40 °C / 104 °F temperatūroje. Kai akumuliatorius yra tinkamos temperatūros, jį galima vėl naudoti.
Mirksi akumuliatoriaus temperatūros indikatorius.	Akumuliatoriaus beveik pasiekė temperatūros apribojimus.	Sumažinkite greitį ir (arba) apkrovą. Siekiant užtikrinti optimalų veikimą, akumuliatorių laikykite aplinkoje, kurios temperatūra +10–30 °C (50–86 °F).
Akumuliatoriaus temperatūros indikatorius šviečia, kai akumuliatorius yra įkroviklyje.	Temperatūros svyravimai, akumuliatorių yra per šaltas arba per karštas, kad galima būtų jį įkrauti.	Leiskite akumuliatoriui atvėsti arba nuneškite jį i patalpą, kad įšiltų. Kai akumuliatorius yra tinkamos temperatūros, jį galima vėl įkrauti. Akumuliatorių įkroviklį galima naudoti tik nuo 5 °C (41 °F) iki 40 °C (104 °F) temperatūroje. Laikykite įkroviklį atokiau nuo saulės šviesos. Jei problema kartojasi, kreipkitės i savo prekybos atstovą.
Įsižiebia akumuliatoriaus klaidos indikatorius.	Įvyko kritinė akumuliatoriaus klaida. Susisiekite su savo prekybos atstovu.

Akumuliatoriaus įkroviklis

40-C500X, 40-C750X135
Požymiai Galimi gedimai Galima procedūra
Įkroviklio įkrovimo indikatorius šviečia geltonai.Akumuliatoriaus klaidos indikatorius mirksi, arba šviečia akumuliatoriaus temperatūros indikatorius.	Temperatūros svyravimai, akumuliatorius yra per šaltas arba per karštas.	Jei akumuliatorius per karštas, laikykite jį prijungtą prie įkroviklio. Įmontuotas įkroviklio ventiliatorius sumažina akumuliatoriaus temperatūrą. Kai akumuliatorius yra rekomenduojamos temperatūros, įkrovimas prasideda automatiškai.Jei akumuliatorius per šaltas, perkelkite jį i patalpą. Tęskite įkrovimą, kai akumuliatorius pasieks rekomenduoja-mą temperatūrą.Neperženkite veikimo temperatūros diapazono, nurodyto akumuliatorių įkroviklio naudojimo instrukcijoje. Laikykite įkroviklį atokiau nuo saulės šviesos. Jei problema kartojasi, kreipkitės i savo prekybos atstovą.
Įkroviklio įkrovimo indikatorius šviečia geltonai. Akumuliatoriaus klaidos indikatorius ant akumuliatoriaus yra įjungtas.	Įvyko kritinė akumu- liatoriaus klaida.	Susisiekite su savo prekybos atstovu.
Įkroviklio įkrovos indikatorius de-ga raudona šviesa.	Įvyko kritinė įkroviklio klaida.	Susisiekite su savo prekybos atstovu.

Transportavimas, saugojimas ir utilizavimas

Gabenimas ir laikymas

• Pateikiamam ličio jonų akumuliatoriui taikomos pavojingų krovinių gabenimo taisyklės.
• Laikykitės specialių komercinių krovinių gabenimui, įskaitant trečiųjų šalių ar tarpininko transporto priemonėmis, taikomų reikalavimų dėl pakavimo ir ženklinimo.
• Pasitarkite su pavojingų medžiagų gabenimo specialistu prieš siųsdami įrenginį. Laikykitės visų taikomų nacionalinių reikalavimų.
• Pakuodami akumuliatorių uždėkite juostą ant atvirų kontaktų. Tvirtai supakuokite akumuliatorių, kad jis nejudėtų.
• Sandėliavimo ar transportavimo metu atjunkite akumuliatorių.
• Akumuliatorių ir akumuliatorių įkroviklį laikykite sausoje, drėgnoje ir teigiamos temperatūros vietoje.
• Nelaikykite akumuliatoriaus tokioje vietoje, kur gali susidaryti statiniai krūviai. Nelaikykite akumuliatoriaus metalinėje dėžutėje.
• Laikykite akumuliatorių vietoje, kurios temperatūra nuo 5 °C / 41 °F iki 25 °C / 77 °F, saugokite nuo tiesioginių saulės spindulių.
• Laikykite akumuliatorių įkroviklį vietoje, kurios temperatūra nuo 5 °C / 41 °F iki 45 °C / 113 °F, saugokite nuo tiesioginių saulės spindulių.
• Akumuliatoriaus įkroviklį naudokite, tik kai aplinkos temperatūra yra 5–40 °C / 41–104 °F.
• Prieš saugodami ilgesnį laiką pasirūpinkite, kad akumuliatorius būtų įkrautas 30–50 %.
• Akumuliatorių įkroviklį laikykite uždaroje ir sausoje patalpoje.
• Saugodami išimkite akumuliatorių iš akumuliatoriaus įkroviklio. Neleiskite vaikams ar kitiems nepatvirtintiems asmenims liesti įrenginio. Įrenginį laikykite užrakinamoje vietoje.
• Prieš saugodami gaminį ilgesnį laiką, išvalykite jį ir atlikite visus techninės priežiūros darbus.
• Transportuodami ar sandėliuodami įrenginį naudokite įrenginio transportavimo apsaugą, kad išvengtumėte sužalojimų ar produkto sugadinimo. Gabendami saugiai pritvirtinkite įrenginį.

Akumuliatoriaus, akumuliatorių įkroviklio ir įrenginio šalinimas

Ant gaminio ar ant jo pakuotės pateikti simboliai rodo, kad šio gaminio negalima išmesti kartu su buitinėmis atliekomis. Nuvežkite jį į elektros ir elektronikos įrenginių perdirbimo punktą. Taip saugosite nuo taršos aplinką ir žmones.

Jeigu reikia papildomos informacijos, kaip perdirbti jūsų gaminį, kreipkitės į vietines institucijas, buitinių atliekų surinkimo tarnybą arba pardavimo atstovą.

Techniniai duomenys

Techniniai duomenys

	325iLK su TAB850
Variklis
Variklio tipas BLDC (be šepetėlių) 36 V
Galios atidavimo veleno greitis, aps./min. 5800
Pjovimo plotis, mm 420
Svoris
Svoris be akumuliatoriaus, kg 3,8
Skleidžiamas triukšmas136
Garso galios lygis, išmatuotas dB (A) 95
Garso galios lygis, garantuojamas LWA dB (A) 96
Triukšmo lygiai137
Ekvivalentinis garso slėgis ties operatoriaus ausimis, išmatuotas pagal EN 62841-1, dB (A):
Su originalia žoliapjovės galvute 92
Vibracijos lygis138
Vibracijos lygis rankenose, išmatuotas pagal EN 62841-1, m/s2
Su originalia žoliapjovės galvute, kairėje / dešinėje 2,1 / 3,9

Patvirtinti akumuliatoriai

Akumuliatorius	BLi200 40-B220X
Tipas Ličio jonų Ličio jonų
Akumuliatoriaus talpa, Ah 5,2 6,0
Nominali įtampa, V 36 36
Akumuliatorius BLi200 40-B220X
Svoris, kg (svar.) 1,3 (2,9) 1,4 (3,1)

Patvirtinti akumuliatorių įkrovikliai

Akumuliatoriaus jkroviklis QC330 40-C500X
Ivado jtampa, V 100–240 100–240
Dažnis, Hz 50–60 50–60
Galia, W 330 500

Priedai

Priedai

Patvirtinti priedai	Priedo tipas Pjovimo įtaisų apsaugas, gamini no Nr.
Žoliapjovės lynelis ∅ 2,0–2,4 mm „Whisper Twist“ žoliapjovės lynelis iki ∅ 2,4 mm
Žoliapjovės galvutė	T25 („Whisper Twist“ žoliapjovės lynelis iki ∅ 2,4 mm)
	T35 („Whisper Twist“ žoliapjovės lynelis iki ∅ 2,4 mm)

Priedai

Patvirtinti priedai	Priedo nume-ris 139	Priedų grupė 140	Naudoja-mi
Žoliapjovės priedas TAB850 325iLK
Krūmapjovės priedas BCA850 1 1–10 325iLK
Pūstuvo priedas BA101	11	11–20	325iLK
Pakraščių lyginimo įrenginio priedas ECA850	21	21–30	325iLK
Pakraščių lyginimo įrenginio priedas ESA850	22	21–30	325iLK
Priedas gyvatvorių žirklėms HA860	32	31–40	325iLK
Patvirtinti priedai Priedo	nume-ris139	Priedų grupė140	Naudoja-mi
Aukštapjovės priedas PAX730 41 41–50 325iLK
Aukštapjovės priedas PAX1100 42 41–50 325iLK
Pjūklo priedas PA1100 43 41–50 325iLK
Šepečio priedas SR600-2 51 51–60 325iLK
Šepečio su šeriais priedas BR600 52 51–60 325iLK
Skarifikatoriaus priedas DT600 53 51–60 325iLK
Priedas kultivatoriams CA230 54 51–60 325iLK
Žoliapjovių priedas RA850 2 1–10 525iLK

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Akumuliatorinė žoliapjovė
Gamintojas	Husqvarna
Tipas / modelis	325iLK+TAB850
Identifikacijos numeris	Serijos numeriai nuo šios datos: 2024 ir vėlesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Direktyva / reglamentas	Aprašymas
2006/42/EB „dėl mašinų“
2014/30/EMS dėl elektromagnetinio suderinamumo
2011/65/ES „dėl tam tikrų pavojingu medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“
2000/14/EB dėl triukšmo lauke

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN ISO 12100:2010, EN 62841-1:2015+AC:2015+A11:2022, IEC 62841-4-4:2020+A1:2024, EN ISO 11806-1:2022, EN 61000-6-3:2007+A1:2011, EN 61000-6-1:2016, EN IEC 63000:2018.

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden atliko savanorišką tipo patikrinimą pagal 2006/42/EB IX priedo reikalavimus. Sertifikato Nr.: SEC/24/2593.

Notifikuotoji įstaiga: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden taip pat patikrino VI priedo atitiktį Tarybos direktyvos 2000/14/EB reikalavimams. Sertifikato numeris: 01/1610/013.

Daugiau informacijos apie triukšmo emisiją žr. Techniniai duomenys psl. 398.

Huskvarna, 2024-06-12

p. Stefan Holmberg, mokslinių tyrimų ir plėtros direktorius, technologijų vadyba, „Husqvarna AB“

Atsakingas už techninę dokumentaciją

Turinys

Įvadas....402 Sauga....403 Montavimas....411 Eksploatacija....412 Priežiūra....413 Problemų sprendimas....414
