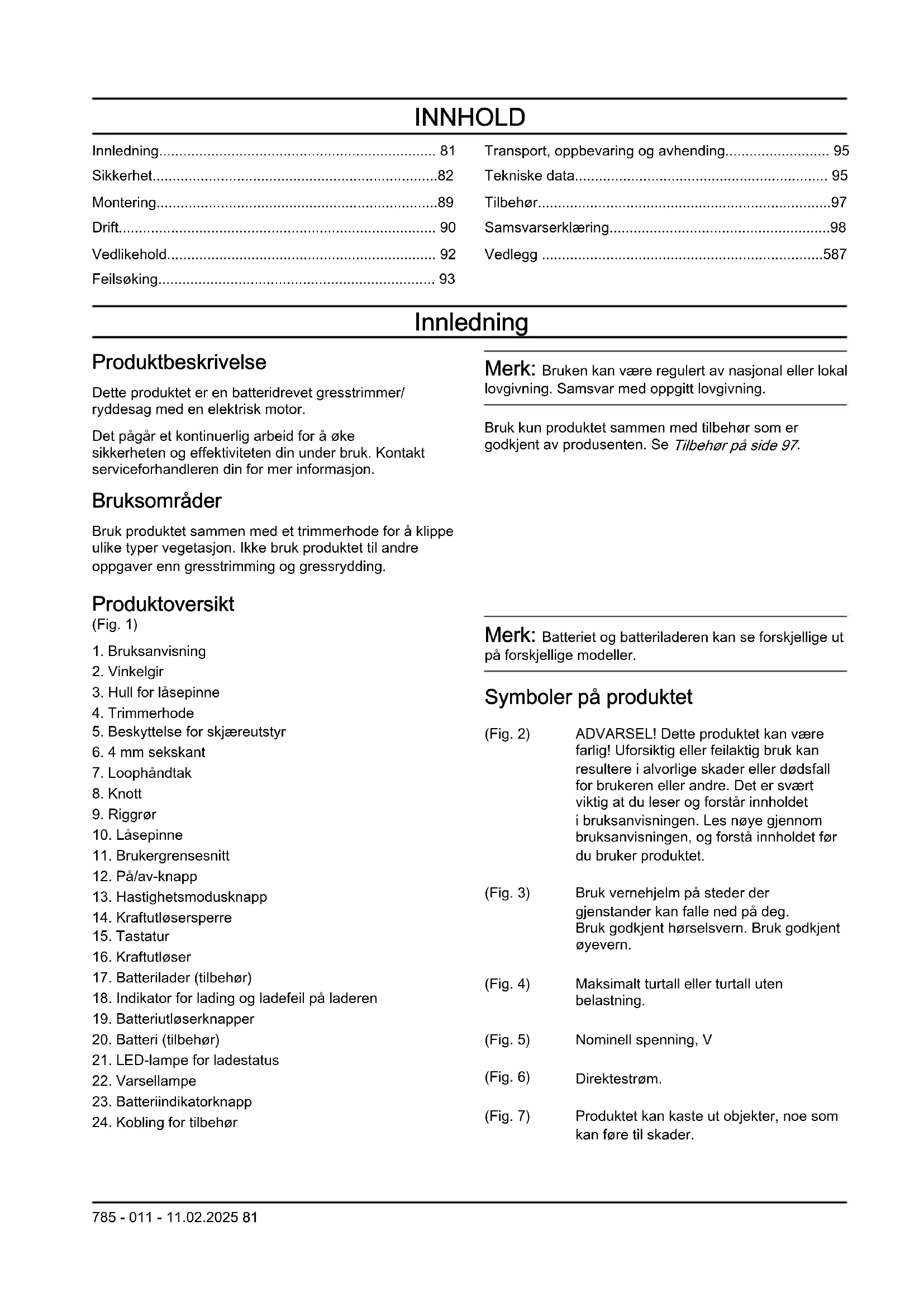

Sisällys

Transport, oppbevaring og avhending.... 95
Tekniske data.... 95
Tilbehør....97
Samsvarserklæring....98
Vedlegg 587

Innledning

Produktbeskrivelse

Dette produktet er en batteridrevet gresstrimmer/ryddesag med en elektrisk motor.

Det pågår et kontinuerlig arbeid for å øke sikkerheten og effektiviteten din under bruk. Kontakt serviceforhandleren din for mer informasjon.

Bruksområder

Bruk produktet sammen med et trimmerhode for å klippe ulike typer vegetasjon. Ikke bruk produktet til andre oppgaver enn gresstrimming og gressrydding.

Produktoversikt

(Fig. 1)

1. Bruksanvisning
2. Vinkelgir
3. Hull for låsepinne
4. Trimmerhode
5. Beskyttelse for skjæreutstyr
6. 4 mm sekskant
7. Loophåndtak
8. Knott
9. Riggrør
10. Låsepinne
11. Brukergrensesnitt
12. På/av-knapp
13. Hastighetsmodusknapp
14. Kraftutløsersperre
15. Tastatur
16. Kraftutløser
17. Batterilader (tilbehør)
18. Batteriutløserknapper
19. Batteri (tilbehør)
20. LED-lampe for ladestatus
21. Varsellampe
22. Batteriindikatorknapp

23. Kobling for tilbehør

24. Indikator for lading og ladefeil på laderen

Merk: Bruken kan være regulert av nasjonal eller lokal lovgivning. Samsvar med oppgitt lovgivning.

Bruk kun produktet sammen med tilbehør som er godkjent av produsenten. Se Tilbehør på side 97.

Merk: Batteriet og batteriladeren kan se forskjellige ut på forskjellige modeller.

(Fig. 2) ADVARSEL! Dette produktet kan være farlig! Uforsiktig eller feilaktig bruk kan resultere i alvorlige skader eller dødsfall for brukeren eller andre. Det er svært viktig at du leser og forstår innholdet i bruksanvisningen. Les nøye gjennom bruksanvisningen, og forstå innholdet før du bruker produktet.
(Fig. 3) Bruk vernehjelm på steder der gjenstander kan falle ned på deg. Bruk godkjent hørselsvern. Bruk godkjent øyevern.
(Fig. 4) Maksimalt turtall eller turtall uten belastning.
(Fig. 5) Nominell spenning, V
(Fig. 6) Direktestrøm.
(Fig. 7) Produktet kan kaste ut objekter, noe som kan føre til skader.

(Fig. 8)	Kun beregnet på ikke-metallisk fleksibelt skjæreutstyr, dvs. trimmerhode med trimmertråd.
(Fig. 9)	Dette produktet samsvarer med gjeldende EC-direktiver.
(Fig. 10)	Bruk godkjente vernehansker.
(Fig. 11)	Bruk kraftige, sklisikre støvler.
(Fig. 12)	Koble fra batteriet før vedlikehold.
(Fig. 13)	Symboler på produktet eller emballasjen indikerer at produktet ikke skal håndteres som husholdningsavfall. Dette produktet må innleveres til et gjenvinningsanlegg.
(Fig. 14)	Produktet har beskyttelse mot vannsprut.
(Fig. 15)	Hold alle deler av kroppen borte fra varme overflater.
(Fig. 16)	Merking for støyutslipp til omgivelsene som i EU-direktiver og -forordninger (også inkludert lovgivning i New South Wales) og britiske forskrifter. Garantert lydeffektnivå for produktet er angitt i Tekniske data på side 95og på etiketten.
yyyywwxxxx Typeskiltet viser serienummeret. yyyy er produksjonsåret, ww er produksjonsuken og xxxx er sekvensnummeret.

(Fig. 17) Hold produktet minst 15 meter unna personer og dyr når du bruker det.
Merk: ∅vrige symboler/klistremerker på produktet gjelder sertifiseringskrav for andre markeder.

Produsent

Husqvarna AB

Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: [phone]

Skader på produktet

• Produktet er reparert på feil måte.
• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.
• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør.

Støtte

Hvis du vil ha hjelp med produktet, kan du gå til Støtte-delen på www.husqvarna.com for å få tilgang til instruksjoner og feilsøkingsveiledninger eller bruke Husqvarna Self-Service og produktassistenten (hvis tilgjengelig i markedet ditt). Hvis du ønsker mer støtte for produktet, kan du snakke med Husqvarna-serviceforhandleren din.

Sikkerhet

Sikkerhetsdefinisjoner

Advarsler, oppfordringer og merknader brukes for å understreke spesielt viktige deler av bruksanvisningen.

ADVARSEL: Brukes hvis det er fare for personskade eller død for brukeren eller andre personer om instruksjonene i håndboken ikke følges.

OBS: Brukes hvis det er fare for skade på produktet, annet materiell eller nærliggende områder om instruksjonene i håndboken ikke følges.

Merk: Brukes for å gi mer nødvendig informasjon for en spesifikk situasjon.

Generelle sikkerhetsanvisninger for elektroverktøy

ADVARSEL: Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som fulgte med denne maskinen. Hvis du ikke følger alle instruksjonene som er angitt nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader.

- Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet «maskin» i advarslene refererer til en maskin som drives av nettstrøm (med ledning) eller batteri (uten ledning).

- Hold arbeidsområdet rent og godt opplyst. Rot og dårlig opplyste områder kan lett føre til ulykker.

• Ikke bruk maskiner i eksplosive omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv.Maskiner skaper gnister som kan antenne støv eller gasser.
• Hold barn og tilskuere på avstand når du bruker en maskin. Distraksjoner kan føre til at du mister kontrollen.

El-sikkerhet

• Støpselet til maskinen må passe til stikkontakten. Du må aldri modifisere støpselet på noen måte. Ikke bruk adapterplugger sammen med jordede maskiner. Når støpselet ikke er modifisert og stikkontakten passer, vil dette redusere faren for elektrisk støt.
• Unngå kroppskontakt med jordede flater, for eksempel rør, radiatorer, komfyrer og kjøleskap. Faren for elektrisk støt øker hvis kroppen til brukeren er jordet.
• Maskiner må ikke utsettes for regn eller annen fukt. Hvis det kommer vann inn i en maskin, øker faren for elektrisk støt.
• Ledningen må håndteres forsiktig. Bruk aldri ledningen til å bære eller dra maskinen eller til å trekke ut støpselet til maskinen. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller sammenflokete ledninger øker faren for elektrisk støt.
• Når en maskin brukes utendørs, må det brukes en skjøteledning som er egnet for utendørs bruk. Bruk av ledning for utendørs bruk reduserer faren for elektrisk støt.
• Hvis en maskin må brukes på et fuktig sted, bør den være koblet til en strømkrets som er beskyttet av jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektrisk støt.

Personlig sikkerhet

• Vær oppmerksom, følg med på det du gjør, og bruk sunn fornuft når du bruker en maskin. Ikke bruk en maskin hvis du er trett eller påvirket av narkotika, alkohol eller medisiner. Et øyeblikks uoppmerksomhet under bruk av maskiner kan føre til alvorlig personskade.
• Bruk personlig verneutstyr. Bruk alltid øyevern. Bruk av verneutstyr som støvmaske, vernesko med antisklisåle, hjelm og hørselvern der det kreves, reduserer faren for personskade.
• Unngå utilsiktet oppstart. Forsikre deg om at bryteren står i AV-stilling før du kobler til strømforsyningen og/eller batteripakken, løfter opp eller bærer maskinen. Hvis du bærer en maskin påslått eller med en finger på bryteren, kan det lett oppstå ulykker.
• Fjern eventuelle justeringsnøkler før du slår på maskinen. En nøkkel som sitter på en roterende del av maskinen, kan forårsake personskade.

• Ikke strekk deg for langt. Pass på at du står sikkert og hold alltid balansen. Dette gir deg bedre kontroll over maskinen i uventede situasjoner.

• Bruk egnede klær. Ikke bruk løstsittende klær eller smykker. Hold hår og klær borte fra bevegelige deler. Løstsittende klær, smykker eller langt hår kan dras med av deler som beveger seg.

• Hvis apparatet er forsynt med tilkobling for støvsuger eller oppsamler, må du forsikre deg om at disse er riktig tilkoblet og brukes på riktig måte. Bruk av et støvavsug kan redusere farer på grunn av støv.
• Selv om du har lang erfaring med bruk av maskiner, må du ikke bli uforsiktig eller ignorere sikkerhetsreglene. Uforsiktig oppførsel kan føre til alvorlige skader i løpet av et lite sekund.

Bruk og vedlikehold av maskinen

• Ikke bruk makt på maskinen. Bruk riktig maskin til den aktuelle oppgaven. Riktig maskin gjør jobben på en bedre og sikrere måte i den hastigheten den er konstruert for.
• Ikke bruk maskinen hvis bryteren ikke fungerer som den skal. Maskiner som ikke kan kontrolleres med bryteren, er farlige, og må repareres.
• Koble støpselet fra strømforsyningen og/eller batteripakken fra produktet, hvis det er avtakbart, før du foretar justeringer, skifter tilbehør eller legger unna produktet for oppbevaring. Disse forsiktighetstiltakene forhindrer utilsiktet start av elektroverktøyet.
• Maskiner som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er kjent med maskinen eller disse instruksjonene, bruke maskinen. Maskiner er farlige når de håndteres av uerfarne brukere.
• Vedlikehold maskiner og tilbehør. Kontroller justeringen av bevegelige deler, samt at de ikke sitter fast. Kontroller at det ikke finnes ødelagte deler eller andre feil som kan påvirke bruken av maskinen. Hvis maskinen er skadet, må den repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdte maskiner.
• Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjarekanter har mindre fare for å sette seg fast, og er lettere å kontrollere.
• Bruk maskinen, tilbehør og bits osv. i samsvar med disse instruksjonene, de aktuelle arbeidsforholdene og arbeidet som skal utføres. Bruk av maskinen til andre oppgaver enn dem den er tiltenkt, kan føre til farlige situasjoner.
• Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater umuliggjør trygg håndtering og kontroll av maskinen i uventede situasjoner.

Bruk og pleie av batteriverktøy

- Må bare lades med laderen som er spesifisert av produsenten. En lader som passer til én batteripakke kan skape brannfare hvis den brukes med en annen batteripakke.

• Bruk elektriske verktøy bare med spesielt designede batteripakker. Bruk av andre batteripakker kan medføre fare for personskade og brann.
• Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan danne en forbindelse fra den ene batteripolen til den andre. Kortslutning av batteripolene kan føre til forbrenning eller brann.
• Hvis batteriet utsettes for store påkjenninger, kan det komme væske ut av det. Unngå i så fall kontakt med denne væsken. Skyll med vann hvis kontakt oppstår ved et uhell. Hvis du får væske i øynene, kontakt lege øyeblikkelig. Væske som kommer ut av batteriet kan forårsake irritasjon eller forbrenninger.
• Ikke bruk batteripakken eller verktøyet hvis det er skadet eller endret. Skadede eller endrede batterier kan ha en uforutsigbar adferd, noe som kan føre til brann, eksplosjoner eller personskader.
• Ikke eksponer en batteripakke eller et verktøy for brann eller for høy temperatur. Eksponering for flammer eller temperaturer over 130 °C kan føre til eksplosjon.
• Følg alle instruksjoner for lading, og ikke lad batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Lading på feil måte eller ved temperaturer utenfor det angitte området kan påføre batteriet skade og øke faren for brann.

Service

• Service må bare utføres av kvalifiserte reparatører, og kun med identiske reservedeler. Dette sikrer at sikkerheten til maskinen opprettholdes.
• Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte serviceleverandører.

• Ikke bruk maskinen i dårlig vær, spesielt når det er fare for tordenvær. Dette øker faren for å bli truffet av lynnedslag.
• Inspiser området grundig for dyreliv der maskinen skal brukes. Dyreliv kan bli skadet av maskinen under bruk.
• Kontroller grundig området der maskinen skal brukes, og fjern alle steiner, pinner, ledninger, bein og andre fremmedlegemer. Gjenstander som slynges ut, kan forårsake personskade.
• Før du bruker maskinen, må du alltid kontrollere den visuelt for å forsikre deg om at kapperen eller klingen og kapper-/klingeenheten ikke er skadet. Skadede deler øker faren for personskade.
• Følg instruksjonene for utskifting av tilbehør. Hvis festemutrene eller -boltene til klingen ikke er riktig strammet, kan klingen løsne eller bli skadet.
• Den nominelle rotasjonshastigheten til kapperen må minst tilsvare den maksimale rotasjonshastigheten

som er angitt på maskinen. Kappere som går raskere enn den nominelle rotasjonshastigheten, kan brekke av og bli kastet ut.
- Bruk øye-, hørsels-, hode- og håndvern. Egnet verneutstyr reduserer faren for å bli skadet av flygende gjenstander eller utilsiktet kontakt med kappetråden eller klingen.
- Bruk alltid vernesko når du bruker maskinen. Vær ikke barbent og bruk ikke åpne sandaler når du bruker maskinen. Dette reduserer faren for skade på føttene som følge av kontakt med kapper, tråd eller klinge i bevegelse.
- Ha alltid på deg lange bukser när du bruker maskinen. Hud som ikke er tildekket er mer sannsynlig å skades av gjenstander som kan slynges ut.
- Hold tilskuere på avstand når du bruker maskinen. Objekter som slynges ut, kan føre til alvorlig personskade.
- Bruk alltid begge hendene när du bruker maskinen. Hold maskinen med begge hender for å unngå tap av kontroll.
- Hold maskinen bare i isolerte gripeflater, ettersom kappetråden eller klingen kan komme i kontakt med skjulte ledninger. Hvis kappetråden eller klingen kommer i kontakt med en strømførende ledning, kan de eksponerte metalldelene av maskinen bli strømførende, og dette kan gi brukeren elektrisk støt.
- Sørg for at du alltid står støtt, og bruk maskinen bare mens du står på bakken. Glatte eller ustabile underlag kan føre til at du mister balansen eller mister kontrollen over maskinen.
- Ikke bruk maskinen i svært bratte skråninger. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.
- Når du arbeider i skråninger, må du alltid stå støtt, alltid arbeide på tvers, aldri opp eller ned, og være svært forsiktig når du skifter retning. Dette reduserer risikoen for å miste kontrollen, skli og falle, som kan føre til personskade.
- Hold alle deler av kroppen unna kapperen, tråden og klingen når maskinen er i drift. Før du starter maskinen, må du forsikre deg om at kapperen, tråden og klingen ikke kommer i kontakt med noe. Et øyeblikks uoppmerksomhet under bruk av maskinen kan føre til alvorlig personskade.
- Ikke bruk maskinen over hoftehøyde. Dette bidrar til å hindre utilsiktet kontakt med kapperen eller klingen, og gir bedre kontroll over maskinen i uventede situasjoner.
- Når du kapper busker eller unge trær som står i spenn, må du være oppmerksom på at maskinen plutselig kan bli kastet tilbake. Når spenningen i trefibrene utløses, kan busken eller treet treffe brukeren og/eller føre til at maskinen kommer ut av kontroll.
- Vær ekstremt forsiktig ved saging i busker og ungtrær. Det slanke materialet kan sette seg fast i

klingen og bli slynget mot deg, eller føre til at du mister balansen.

• Ha alltid full kontroll over maskinen, og ikke berør kappere, tråder eller klinger eller andre farlige bevegelige deler mens de er i bevegelse. Dette reduserer faren for skader fra bevegelige deler.
• Når du fjerner fastkilt materiale, lagrer eller utfører vedlikehold på maskinen, må du påse at strømbryteren er slått av, og at batteripakken er tatt ut. Hvis maskinen startes uventet mens du fjerner fastkjørt materiale eller utfører service, kan det oppstå alvorlig personskade.
• Bær maskinen avslått og unna kroppen. Riktig håndtering av maskinen reduserer sannsynligheten for utilsiktet kontakt med kapper, tråd eller klinge i bevegelse.
• Ved transport eller oppbevaring av maskinen må du alltid montere dekselet på metallklingene. Riktig håndtering av maskinen reduserer faren for utilsiktet kontakt med klingen.
• Bruk bare nye kappere, tråder, kappehoder og klinger som er spesifisert av produsenten. Feil reservedeler kan øke faren for ødeleggelse og personskade.
• Når du fjerner fastkilt materiale eller utfører service på maskinen, må du kontrollere at bryteren er av og at batteripakken er fjernet. Uventet start av maskinen mens du fjerner fastkilt materiale eller utfører service på maskinen, kan føre til alvorlig personskade.

Klingekast – årsaker og relaterte advarsler

• Klingekast er en plutselig maskinbevegelse sidelengs, fremover eller bakover, som kan oppstå når bladet setter seg fast eller henger seg fast i en gjenstand som et småtre eller en trestubbe. Det kan være kraftig nok til å gjøre at maskinen og/eller brukeren presses den ene eller andre veien og eventuelt mister kontrollen over maskinen. Klingekast og relaterte farer kan unngås ved å ta nødvendige forholdsregler, som angitt nedenfor.
• Sørg for at du har godt grep med begge hender på maskinen, og hold armene slik at de kan motstå klingekast. Stå på venstre side av maskinen. Klingekast kan øke faren for personskade som følge av at maskinen beveger seg uventet. Klingekast kan kontrolleres av brukeren hvis riktige forholdsregler tas.
• Hvis klingen kjører seg fast, eller hvis et kutt av en eller annen grunn avbrytes, må du slå av maskinen og holde den i ro til klingen stopper helt. Hvis klingen er fastkjørt, må du ikke prøve å fjerne maskinen fra materialet eller dra maskinen bakover mens klingen er i bevegelse, da dette kan føre til klingekast. Undersøk problemet og iverksett korrigerende tiltak for å eliminere årsaken til at klingen kjører seg fast.
• Ikke bruk sløve eller skadede klinger. Sløve eller skadede klinger øker risikoen for fastkjøring eller fastklemming, noe som kan føre til klingekast.
• Sørg alltid for god sikt til materialet som kappes. Sannsynligheten for klingekast er større på steder

der det er vanskelig å se materialet som skjæres/klippes.

- Hvis noen kommer bort til deg og prøver å få kontakt med deg når du bruker maskinen, må du slå den av. Det er økt risiko for at andre kan bli skadet av klingen i bevegelse ved klingekast.

Annen generell sikkerhetsinformasjon

• Slå av produktet før du flytter det. Ta alltid ut batteriet før du overlater produktet til en annen person.
• Sett aldri produktet ned med mindre du har slått det av og tatt ut batteriet. Ikke forlat produktet uten tilsyn när det er slått på.
• Skjæreutstyret stopper ikke umiddelbart när produktet slås av.
• Klingen skal være helt i ro når utløserbryteren har gått tilbake utgangsstillingen.
• Før produktet brukes og etter at det har vært utsatt for slag, må det kontrolleres for tegn på slitasje eller skader. Det skal repareres ved behov.
• Hvis noe skulle sette seg fast i skjæreutstyret mens du bruker produktet, må du stoppe og slå av produktet. Kontroller at skjæreutstyret stopper helt. Ta ut batteriet før du rengjør, inspiserer eller reparerer produktet og/eller skjæreutstyret.
• Kontroller produktet før bruk. Se Sikkerhetsutstyr på produktet på side 87 og Vedlikehold på side 92. Ikke bruk et skadet produkt. Utfør sikkerhetskontrollene, og følg vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen.
• Defekt skjæreutstyr kan øke risikoen for ulykker.
• Kontroller giret med tanke på smuss og sprekker. Fjern gress og løv fra giret med en børste. Hansker skal brukes ved behov.
• Pass alltid på at ventilasjonsåpningene holdes frie for smuss.
• Kontroller at trimmerhodet er skikkelig festet på trimmeren.
• Alle deksler, all beskyttelse og alle håndtak må være montert før maskinen startes.
• Kontroller at produktet er i perfekt stand. Kontroller at alle muttere og skruer er trukket ordentlig til.
• Kontroller trimmerhodet og trimmerskjermen slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller trimmerskjerm hvis de er blitt utsatt for slag eller har sprekker. Bruk alltid anbefalt beskyttelse for det spesifikke skjæreutstyret. Se kapitlet Tekniske data.
• Dette produktet er et farlig verktøy hvis du ikke er forsiktig, eller hvis du bruker produktet på feil måte. Dette produktet kan føre til alvorlig personskade eller død for operatøren eller andre.
• Maskinen er ikke ment for å brukes av personer (inkludert barn) med redusert fysisk, sansemessig eller mental kapasitet eller personer uten erfaring og kunnskap, hvis de ikke er under tilsyn og får instruksjoner i bruk av maskinen av en person som er ansvarlig for deres sikkerhet. Barn må holdes

under oppsyn for å sikre at de ikke leker med apparatet.

- La aldri barn bruke eller oppholde seg i nærheten av maskinen. Siden maskinen er lett å starte, kan barn starte den hvis de ikke holdes under oppsyn. Dette kan medføre risiko for alvorlig personskade. Batteriet må derfor kobles fra när maskinen ikke er under oppsyn.

- Produktet og/eller batteriet må aldri brukes av barn eller personer som ikke har fått opplæring i bruken av det.

- Bruken av denne maskinen kan være regulert av nasjonal eller lokal lovgivning. Følg gjeldende lovgivning.

- Oppbevar utstyret i et låsbart område, slik at det er utilgjengelig for barn og uautoriserte personer.

- Transportbeskyttelsen må alltid brukes ved oppbevaring og transport.

- Hold alltid hender og føtter borte fra klippeområdet, og spesielt när motoren slås på.

- Når produktet er slått av, må du holde hender og føtter unna skjæreutstyret til det har stoppet helt.

- Ikke fjern avklippet materiale eller la andre personer fjerne det mens produktet er slått på eller skjæreutstyret roterer. Dette kan føre til alvorlige skader.

- Husk at det er du som bruker som har ansvaret for å unngå at personer eller eiendom utsettes for fare.

- Den opprinnelige konstruksjonen til produktet må ikke under noen omstendigheter endres uten tillatelse fra produsenten. Bruk alltid originalt tilbehør. Uautoriserte endringer og/eller tilleggsutstyr kan medføre alvorlige skader eller dødsfall for brukeren eller andre. Garantien din dekker kanskje ikke skader eller erstatningsansvar som følge av bruk av uautoriserte tilbehør og reservedeler.

- Det eneste tilbehøret som kan brukes med dette produktet, er skjæreutstyret som anbefales i kapittelet om tekniske data.

- Bruk aldri et produkt som er modifisert slik at det ikke lenger er i samsvar med originalutførelsen.

- Bruk aldri et defekt produkt. Utfør sikkerhetskontrollene og vedlikeholds- og serviceinstruksjonene i denne bruksanvisningen. Noen vedlikeholds- og servicetiltak må utføres av erfarne og kvalifiserte spesialister. Se instruksjonene under overskriften Vedlikehold.

- Arbeid i dårlig vær er slitsomt og kan medføre ekstra faremomenter. Det anbefales ikke å bruke maskinen i veldig dårlig vær, for eksempel i tett tåke, kraftig regn, sterk vind eller sterk kulde eller ved fare for lyn. Dette gir økt fare.

- Arbeid aldri på en stige, skammel eller stå på noe annet som ikke er ordentlig sikret.

- Produktet bør oppbevares innendørs når det ikke er i bruk.

- Det er umulig å dekke alle de tenkelige situasjonene som kan oppstå. Vær alltid forsiktig og bruk sunn fornuft. Unngå situasjoner du ikke føler deg

tilstrekkelig kvalifisert for. Hvis du etter å ha lest disse instruksjonene fortsatt føler deg usikker vedrørende bruken, skal du rådføre deg med en ekspert før du fortsetter.

- Sørg for at ingen mennesker eller dyr kommer nærmere enn 15 m unna mens du arbeider. Hvis flere arbeider på samme sted, skal sikkerhetsavstanden være minst 15 meter. Ellers kan dette medføre risiko for alvorlig personskade. Stopp produktet øyeblikkelig hvis noen kommer nærmere. Sving aldri produktet rundt uten først å ha kontrollert bakover at ingen befinner seg innenfor sikkerhetssonen.

- Hvis noe skulle sette seg fast i skjæreutstyret mens du bruker produktet, må du stoppe og slå av produktet. Kontroller at skjæreutstyret stopper helt. Ta ut batteriet før du rengjør, inspiserer eller reparerer produktet og/eller skjæreutstyret.

- Sørg for at mennesker, dyr eller annet ikke kan påvirke kontrollen av produktet, og at de ikke kommer i kontakt med skjæreutstyret eller løse gjenstander som slynges ut av skjæreutstyret. Bruk imidlertid aldri produktet uten mulighet til å kunne påkalle hjelp ved en ulykke.

- Sørg for at du kan gå og stå sikkert. Se etter eventuelle hindre ved uventet forflytting (røtter, steiner, greiner, groper, forhøyninger osv.). Vær meget forsiktig ved arbeid i skrånende terreng.

• Gå, ikke løp.

- Inspiser arbeidsområdet. Fjern alle løse gjenstander, for eksempel steiner, glasskår, spiker, ståltråd, snorer osv., som kan bli slynget av sted eller vikle seg rundt kapperen eller kapperbeskyttelsen.

- Se opp for grenstumper som kan slynges i vei under kappingen. Klipp ikke for nær bakken, der steiner og andre gjenstander kan bli slynget av gårde.

- Forsikre deg om at ingen klær eller kroppsdeler kan komme i kontakt med skjæreutstyret når produktet er slått på. Hold produktet under midjehøyde.

- Se opp for gjenstander som slynges ut. Godkjent øyevern skal alltid brukes. Bøy deg aldri over beskyttelsen for skjæreutstyret. Steiner, skrot o.l. kan bli slynget opp i øynene og forårsake blindhet eller alvorlige skader.

- Vær alltid oppmerksom på varselsignaler eller tilrop ved bruk av hørselsvern. Ta alltid av hørselvernet så snart produktet stopper.

- Hvis det oppstår uønskede vibrasjoner, mater du ut ny tråd, slik at tråden får riktig lengde. Dette skal stoppe vibrasjonene.

- Hvis produktet begynner å vibrere unormalt, må du stoppe produktet og ta ut batteriet.

- Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har dårlig blodsirkulasjon. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse

symptomene opptrer vanligvis i fingre, hender eller håndledd.

- Hold alltid i produktet med begge hender. Hold produktet på høyre side av kroppen.

Personlig verneutstyr

ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Benytt alltid godkjent verneutstyr när du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.
• Bruk hjelm hvis trærne i arbeidsområdet har en høyde på mer enn 2 meter / 6,5 fot.
• Bruk godkjent hørselsvern.
• Bruk alltid godkjente vernebriller som tilfredsstiller ANSI Z87.1-standarden i USA eller EN 166-standarden i EU-land. Bruk visir for å beskytte ansiktet. Visiret er ikke nok til å beskytte øynene.

(Fig. 18)

• Bruk hansker när det er nødvendig, for eksempel när du fester, undersøker eller rengjør skjæreutstyret.
• Bruk vernestøvler med ståltå og sklisikre såler.
• Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, korte bukser eller sandaler. Ikke gå med bare føtter. Sett håret opp over skuldernivå. (Fig. 19)
• Ha førstehjelpsutstyr i nærheten.

(Fig. 20)

Sikkerhetsutstyr på produktet

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

I dette avsnittet forklares produktets sikkerhetsfunksjoner, hvilken funksjon det har, og hvordan man utfører kontroll og vedlikehold for å være sikker på at det fungerer. Se bruksanvisningen under overskriften Innledning på side 81 for å finne ut hvor disse delene er plassert på produktet.

Levetiden til produktet kan forkortes og risikoen for ulykker kan øke dersom produktvedlikeholdet ikke utføres på riktig måte, og dersom service eller reparasjoner ikke er fagmessig utført. Hvis du trenger ytterligere informasjon, kan du kontakte nærmeste servicesenter.

ADVARSEL: Bruk aldri et produkt med skader på sikkerhetsutstyret. Produktets sikkerhetsutstyr skal kontrolleres og vedlikeholdes som beskrevet i dette avsnittet. Hvis produktet ikke består alle kontrollene, må serviceverksted oppsøkes for reparasjon.

OBS: All service og reparasjon av maskinen krever spesialutdanning. Dette gjelder særlig maskinens sikkerhetsutstyr. Hvis maskinen ikke består alle kontrollene som er oppgitt nedenfor, må du oppsøke et serviceverksted. Kjøp av våre produkter garanterer at du kan få utført en fagmessig reparasjon og service. Hvis maskinen ikke er kjøpt hos en av våre servicefaghandlere, så spør dem etter nærmeste serviceverksted.

Slik kontrollerer du brukergrensesnittet

Kraftutløsersperren er konstruert for å forhindre at maskinen aktiveres ved et uhell. Når du skyver kraftutløsersperren fremover (A) og deretter presser kraftutløsersperren mot håndtaket (B), utløses kraftutløseren (C). Når grepet rundt håndtaket slippes, tilbakestilles både kraftutløseren og kraftutløsersperren til sin opprinnelige posisjon. Denne bevegelsen styres av tre uavhengige fjærer. (Fig. 22)

1. Kontroller at kraftutløseren er låst när sperren står i utgangsstillingen. (Fig. 23)
2. Skyv kraftutløsersperren fremover (A) og ned. Hold kraftutløsersperren mot håndtaket (B), og kontroller at den går tilbake til sin opprinnelige posisjon når du slipper den. (Fig. 24)
3. Kontroller at kraftutløseren og kraftutløsersperren kan bevege seg fritt og at returfjærene fungerer som de skal. (Fig. 25)
4. Trykk på og hold inne på/av-knappen for å slå på produktet.
5. Skyv kraftutløseren så langt du kan for å oppnå fullt turtall.
6. Slipp kraftutløseren, og forsikre deg om at skjæreutstyret stopper og forblir i ro.

ADVARSEL: Ikke bruk skjæreutstyr uten en godkjent og korrekt festet beskyttelse. Bruk alltid anbefalt beskyttelse for skjæreutstyr for det skjæreutstyret du bruker. Se Tilbehør på side 97. Hvis feil eller defekt beskyttelse for skjæreutstyr monteres, kan dette forårsake alvorlig personskade.

Beskyttelsen for skjæreutstyret stopper gjenstander som kastes ut i retning av brukeren. Det forhindrer også skader som oppstår hvis du berører skjæreutstyret.

1. Stans produktet, og fjern batteriet.
2. Utfør en visuell sjekk etter skader, for eksempel sprekker. (Fig. 26)
3. Skift ut beskyttelsen for skjæreutstyret hvis den er skadet.

Trimmerhode

• Bruk alltid riktig trimmerhode og skjæreutstyr, og bruk alltid anbefalt trimmertråd. Se Tilbehør på side 97 og monteringsinstruksjonene bakerst i bruksanvisningen.
• Pass på at kapperen på trimmerskjermen ikke er skadet.
• Pass på at trimmertråden vikles stramt og jevnt rundt trommelen, slik at du unngår uvanlige vibrasjoner fra produktet. Forskjellige trådlengder kan føre til unødvendige vibrasjoner. Dunk lett på trimmerhodet for å få riktig lengde på tråden.

For å forlenge trådens levetid kan du legge den i vann i et par døgn før den settes inn. Dette gjør tråden mer robust.

Sikkerhetsinstruksjoner for montering

ADVARSEL: Les, forstå og følg disse instruksjonene nøye før du bruker produktet.

• Ta batteriet ut av produktet før du setter sammen produktet.
• Bruk godkjente vernehansker.
• Et deksel som er skadet eller ikke fungerer som det skal, kan føre til personskade. Ikke bruk skjæreutstyr som ikke har en godkjent beskyttelse montert.
• Sørg for at du monterer dekselet og riggrøret på riktig måte før du starter produktet.
• Medbringerhjulet og støtteflensen må monteres riktig i senterhullet til skjæreutstyret. Skjæreutstyr som er festet feil, kan forårsake skade eller død.
• Hvis det følger en sele med tilbehøret, må selen festes riktig til produktet. Selen sikrer trygg bruk og forhindrer skader på brukeren og andre personer.

Batterisikkerhet

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Bruk bare batterier som er godkjent av Husqvarna. Se Godkjente batterier på side 96. Batteriene er programvarekryptert.
• Bruk bare batterier som er godkjent av Husqvarna som strømforsyning for de tilknyttede Husqvarnaproduktene. For å unngå personskader må du ikke bruke batteriet som strømforsyning for andre enheter.
• Fare for elektrisk støt. Ikke la batteripolene komme i kontakt med nøkler, mynter, skruer eller andre metallgjenstander. Dette kan føre til kortslutning av batteriet.

- Ikke sett gjenstander inn i luftåpningene til batteriet.

- Hold batteriet unna sollys, varme og åpen ild. Batteriet kan forårsake forbrenninger og/eller kjemiske forbrenninger.

- Hold batteriet unna regn og fuktighet.

- Hold batteriet unna mikrobølger og høyt trykk.

- Ikke prøv å demontere eller ødelegge batteriet.

- Hvis batteriet lekker, må væsken ikke komme i kontakt med hud eller øyne. Hvis du har berørt væsken, må du rengjøre området med store mengder vann og såpe og oppsøke legehjelp. Unngå å gni hvis du får væske i øynene. Skyll øynene med vann i minst 15 minutter, og oppsøk legehjelp.

- Bruk batteriet i temperaturer mellom -10^ (14°F) og 40^ (114°F).

- Ikke rengjør batteriet eller batteriladeren med vann. Se Slik rengjør du produktet, batteriet og batteriladeren på side 92.

- Ikke bruk et batteri som er skadet eller ikke fungerer som det skal.

- Oppbevar batteriene unna metallgjenstander, for eksempel spikre, skruer og smykker.

- Oppbevar batteriet utilgjengelig for barn.

Sikker bruk av batteriladeren

ADVARSEL: Les de følgende advarselsinstruksjonene før du bruker produktet.

• Fare for elektrisk støt eller kortslutning hvis sikkerhetsinstruksjonene ikke følges.
• Ikke bruk andre ladere enn den som ble levert med produktet. Bruk bare Husqvarna-godkjente batteriladere for å lade Husqvarna-godkjente batterier. Se Godkjente batteriladere på side 96 for instruksjoner.

• Ikke prøv å demontere batteriladeren.

• Ikke bruk en batterilader som er skadet eller ikke fungerer som den skal.

• Ikke løft batteriladeren etter strømledningen. For å koble laderen fra stikkontakten drar du i støpselet. Ikke dra i ledningen.
• Hold alle ledninger og skjøteledninger borte fra vann, olje og skarpe kanter. Pass på at kabelen ikke kommer i klem mellom objekter, for eksempel dører, gjerder eller lignende.
• Ikke bruk batteriladeren i nærheten av brennbare materialer eller materialer som kan forårsake korrosjon. Kontroller at batteriladeren ikke er tildekket. Trekk ut støpselet til batteriladeren hvis det oppstår røyk eller brann.
• Bare lad batteriet innendørs på et sted med god luftsirkulasjon og som er beskyttet mot direkte sollys. Ikke lad batteriet utendørs. Ikke lad batteriet i fuktige omgivelser.
• Bare bruk batteriladeren i temperaturer mellom 5 °C (41 °F) og 40 °C (104 °F). Bruk laderen i godt ventilerte, tørre og støvfrie omgivelser.
• Ikke sett gjenstander inn i luftåpningene til laderen.
• Berør aldri ladekontaktene med metallgjenstander. Dette kan kortslutte batteriladeren.
• Bruk bare godkjente stikkontakter som ikke er skadet. Kontroller at ledningen til batteriladeren ikke er skadet. Hvis skjøteledninger brukes, må du passe på at skjøteledningene ikke er skadet.

Sikkerhetsinstruksjoner for vedlikehold

ADVARSEL: Les de følgende advarslene før du utfører vedlikehold på produktet.

• Fjern batteriet før du utfører vedlikehold, andre kontroller eller monterer produktet.
• Operatøren må bare utføre vedlikehold og service som refereres til i denne bruksanvisningen. Henvend deg til forhandleren for mer omfattende vedlikehold og service.
• Ikke rengjør batteriet eller batteriladeren med vann. Sterke vaskemidler kan skade plasten.
• Hvis du ikke utfører vedlikehold, minsker levetiden til produktet og risikoen for ulykker øker.
• Det kreves spesiell opplæring for alt vedlikehold og reparasjonsarbeid, spesielt for sikkerhetsutstyret på produktet. Hvis ikke alle kontrollene i denne bruksanvisningen er godkjent etter at du har gjort vedlikehold, må du ta kontakt med serviceforhandleren. Vi garanterer at fagmessig reparasjon og service er tilgjengelig for produktet.
• Bruk bare originale reservedeler.
• Bruk alltid robuste hansker når du reparerer skjæreutstyret. Bladene er svært skarpe og kan lett forårsake skader.

Montering

Slik monterer du loophåndtaket

1. Fest loophåndtaket til riggrøret mellom pilene. Ikke plasser loophåndtaket eller opphengsløkken på etiketten. (Fig. 27)
2. Flytt avstandsstykket inn i sporet til loophåndtaket.
3. Fest mutteren, knotten og skruen – ikke for stramt.
4. Juster produktet slik at det kan brukes komfortabelt.
5. Trekk til bolten.

1. Vri knotten for å løsne koblingen. (Fig. 28)
2. Rett inn tappen (A) etter pilen (B) på koblingen. (Fig. 29)
3. Skyv riggrøret inn i koblingen til det smekker på plass. (Fig. 30)
4. Stram knotten helt. (Fig. 31)

1. Vri knotten 3 omdreininger eller mer for å løsne koblingen. (Fig. 32)
2. Trykk ned og hold nede knappen (C).

3. Hold godt tak i enden av riggrøret som motoren er festet til.

4. Trekk tilbehøret ut av koblingen. (Fig. 33)

Slik monterer du skjæreutstyret

Vernet består av et skjæreutstyr og et vern.

ADVARSEL: Bruk vernehansker.

ADVARSEL: Bruk alltid det vernet for skjæreutstyret som anbefales for skjæreutstyret. Se Tekniske data på side 95.

ADVARSEL: Skjæreutstyr som er festet på feil måte, kan forårsake skader eller død.

Slik monteres opphengsløkken ved behov

1. Monter opphengsløkken mellom pilene på det bakre håndtaket og loophåndtaket. (Fig. 34)
   Merk: Ikke plasser loophåndtaket på etiketten.
2. Juster ringen for å balansere produktet og gjøre det enkelt å bruke.

Montering av trimmerhoder

ADVARSEL: Ved montering av skjæreutstyr er det svært viktig at den forhøyede delen på medbringerhjulet/støtteflensen havner riktig i skjæreutstyrets midtre hull. Feilmontert skjæreutstyr kan forårsake alvorlig og/eller livstruende personskade.

ADVARSEL: Skjæreutstyr må ikke under noen omstendigheter brukes uten at godkjent beskyttelse er montert. Se kapitlet Tekniske data. Hvis en feil eller defekt skjerm er montert eller J-håndtaket mangler ved bruk av metallskjæreutstyr, kan dette føre til alvorlig personskade.

Slik festes trimmerskjermen for et trimmerhode

1. Hekt trimmerskjermen (A) på plateholderens (M) to kroker.

2. Bøy vernet rundt riggrøret, og fest det med skruen (L) på motstående side av riggrøret.

3. Sett låsepinnen (C) i sporet på skruehodet og stram til skruen helt. (Fig. 35)

Slik monteres et trimmerhode

1. Sett medbringerhjulet (B) på den utgående akselen.
2. Vri den utgående akselen slik at et av hullene i medbringerhjulet står på linje med det riktige hullet i girhuset.
3. Sett låsepinnen (C) inn i hullet slik at riggrøret låses.
4. Vri trimmerhodet (A) mot urviseren for å feste det. (Fig. 36)

Drift

Innledning

ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet.

Husqvarna Connect

Husqvarna Connect er en kostnadsfri app for mobilenheten din. Husqvarna Connect-appen gir utvidede funksjoner for Husqvarna-produktet ditt.

• utvidet produktinformasjon
• informasjon om og hjelp med produktdeler og service

Slik begynner du å bruke Husqvarna Connect

1. Last ned Husqvarna Connect-appen på mobilenheten din.
2. Utfør registrering i Husqvarna Connect-appen.
3. Følg instruksjonene i Husqvarna Connect-appen for å koble til og registrere produktet.

Merk: Husqvarna Connect-appen er ikke tilgjengelig for nedlasting i alle markeder. Kontakt serviceforhandleren din for mer informasjon.

OBS: Hvis det er vanskelig å få batteriet inn batteriholderen, er dette fordi du prøver å sette det inn på feil måte. Dette kan skade produktet.

1. Sørg for at batteriet settes inn på riktig måte.

Merk: Batteriet og batteriladeren kan se forskjellige ut på forskjellige modeller, men fremgangsmåten er den samme.

1. Kontroller at den grønne ladelampen på laderen tennes. Det betyr at batteriet er riktig koblet til laderen.
2. Når alle LED-indikatorene på batteriet lyser, er batteriet fulladet. (Fig. 39)
3. Når du skal koble laderen fra stikkontakten, drar du i støpselet. Ikke dra i ledningen.
4. Fjern batteriet fra batteriladeren.

Merk: Se bruksanvisningene for batteriet og batteriladeren for mer informasjon.

Arbeidsposisjon

• Hold i produktet med begge hender.
• Hold produktet på høyre side av kroppen.
• Ha skjæreutstyret under midjehøyde.
• Hold kroppsdeler unna varme overflater.
• Hold kroppsdeler unna skjæreutstyret.

Før du bruker produktet

• Undersøk arbeidsområdet for å forsikre deg om at du er klar over hvordan terrenget og hellingen er. Undersøk også om det finnes noen hindringer som steiner, grener eller grøfter i veien.
• Utfør en inspeksjon av produktet.
• Utfør sikkerhetskontrollene, vedlikeholdet og servicen som er angitt i denne bruksanvisningen.
• Kontroller at alle deksler, beskyttelser, håndtak og skjæreutstyr er riktig festet og ikke er skadet.
• Undersøk trimmerhodet og beskyttelsen for skjæreutstyret for skader eller sprekker. Bytt ut trimmerhodet og beskyttelsen for skjæreutstyret hvis de har blitt utsatt for slag, eller hvis de har sprekker.

(Fig. 40)

1. Trykk på og hold inne på/av-knappen til den grønne LED-lampen tennes. (Fig. 41)
2. Bruk kraftutløseren til å styre hastigheten.

Produktet har en modusknapp. Med modusknappen kan brukeren begrense det maksimale turtallet. Modusknappen har tre turtallsnivåer. Et lavere nivå forlenger brukstiden for produktet. Modusknappen har tre turtallsnivåer. Et lavere nivå forlenger brukstiden for produktet. Bruk nivå 1 og nivå 2 hvis bruken ikke krever fullt turtall / full effekt. Hvis driftsforholdene krever fullt turtall / full effekt, bruker du nivå 3. Ikke bruk et høyere nivå enn nødvendig for driften.

1. Trykk på modusknappen for å stille inn en grense for maksimalt turtall. Den hvite LED-lampen tennes for å vise at funksjonen er slått på. (Fig. 42)
2. Trykk på modusknappen én gang til for å velge neste turtallsnivå.

Funksjon for automatisk avslåing

Produktet har en funksjon for automatisk avslåing som gjør at produktet slås av hvis du ikke bruker det på tre minutter.

Gresstrimming med trimmerhode

Slik trimmer du gress

1. Hold trimmerhodet like over bakken, og vipp det lett. (Fig. 43) Ikke skyv gresstrimmerträden inn i gresset.
2. Bruk 80 % turtall när du klipper gress i nærheten av objekter. (Fig. 44)

Slik klipper du gress

1. Kontroller at gresstrimmertråden er parallell med bakken när du klipper. (Fig. 45)
2. Ikke dytt trimmerhodet ned i bakken. Bakken og produktet kan bli skadet.
3. Ikke la trimmerhodet berøre bakken kontinuerlig; dette kan føre til skade på trimmerhodet.
4. Bruk fullt turtall när du beveger produktet fra side til side for å klippe gress. (Fig. 46) Kontroller at gresstrimmertråden er parallell med bakken.

Slik samler du opp gresset

Luftstrømmen fra den roterende trimmertråden kan brukes til å fjerne gress fra et bestemt område.

1. Hold trimmerhodet og tråden parallelt med og over bakken.
2. Gi full gass.
3. Beveg trimmerhodet fra side til side, og samle opp gresset.

ADVARSEL: Rengjør trimmerhodets deksel hver gang du monterer en ny trimmertråd for å forhindre ubalanse og vibrasjon i håndtakene. Utfør også en kontroll av de andre delene på trimmerhodet, og rengjør det om nødvendig.

1. Slipp kraftutløseren eller kraftutløsersperren.
2. Trykk på på/av-knappen. (Fig. 47)
3. Trykk på utløserknappene på batteriet, og trekk ut batteriet. (Fig. 48)

Vedlikehold

Innledning

ADVARSEL: Før du utfører vedlikeholdsarbeid, må du lese og forstå kapittelet om sikkerhet.

Vedlikeholdsskjema

Under følger en liste over vedlikeholdstrinnene som må utføres på produktet. I tillegg til vedlikeholdet som er angitt i vedlikeholdsplanen, må du få utført regelmessig service på produktet hos en Husqvarna-serviceforhandler. Ta kontakt med Husqvarna-serviceforhandleren din hvis du trenger informasjon om serviceintervallene.

ADVARSEL: Fjern batteriet før du utfører vedlikehold.

Vedlikehold Daglig Ukentlig Månedlig
Rengjør de utvendige delene av produktet med en tørr klut. Du må ikke bruke vann.	X
Kontroller at på/av-knappen fungerer på riktig måte og ikke er skadet. X
Kontroller at kraftutløseren og kraftutløsersperren fungerer riktig med hensyn til sikkerhet.	X
Pass på at alle kontrollene fungerer og ikke er skadet. X
Hold håndtakene tørre, rene og frie for olje og fett. X
Kontroller at skjæreutstyret ikke er skadet. Skift ut skjæreutstyret hvis det er skadet.	X
Kontroller at skjæreutstyrbeskyttelsen ikke er skadet. Skift ut beskyttelsen for skjæreutstyret hvis den er skadet.	X
Kontroller at skruer og mutre sitter stramt. X
Kontroller at utløserknappene på batteriet fungerer og låser batteriet i produktet. X
Kontroller at batteriet ikke er skadet. X
Kontroller at batteriet er ladet. X
Kontroller at batteriladeren ikke er skadet, og at den fungerer som den skal. X
Undersøk alle kabler, koblinger og forbindelser. Pass på at de er rene og ikke er skadet.		X
Kontroller at vinkelgiret er korrekt fylt med fett. Se Slik smører du vinkelgiret på side 92. Hvis ikke, bruker du Husqvarna-fett til vinkelgir.		X
Kontroller forbindelsene mellom batteriet og produktet. Kontroller forbindelsen mellom batteriet og batteriladeren.			X

Slik rengjør du produktet, batteriet og batteriladeren

1. Rengjør produktet med en tørr klut etter bruk.

2. Rengjør batteriet og batteriladeren med en tørr klut. Hold batterisporene rene.

3. Kontroller at terminalene på batteriet og batteriladeren er rene før batteriet settes i batteriladeren eller produktet.

Slik smører du vinkelgiret

1. Fjern klippeutstyret.

2. Plasser produktet med smørepluggen i høyeste posisjon.

3. Ta ut smørepluggen. (Fig. 49)

4. Se inn i hullet til smørepluggen, og drei drivakselen. Fettnivået (A) må være i vater med toppen av girtennene (B). (Fig. 50)
5. Hvis smørenivået er for lavt, fyller du vinkelgiret med Husqvarna-fett til vinkelgir. Fyll sakte og drei drivakselen mens du påfører fettet til vinkelgir, og stopp på riktig nivå (B).

OBS: Feil mengde fett kan føre til skade på vinkelgiret.

1. Monter smørepluggene.

Todelt riggrør

Påfør fett på enden av drivakselen etter hver 30. driftstime. Det er fare for at drivakselendene (splinesforbindelsene) på de delbare modellene kan kjøre fast hvis de ikke smøres regelmessig. (Fig. 51)

Feilsøking

Tastatur

LED-display Mulige feil Mulig handling
Den grønne aktiveringslampen blinker.	Lav batterispenning Lad batteriet.
Rød LED-feillampe blinker. Overbelastning Skjæreutstyret har satt seg fast. Slå av produktet. Fjern batteriet. Fjern uønsket materia-le fra skjæreutstyret.
Produktet starter ikke Smuss på batterikontaktene Rengjør batterikontaktene med trykkluft eller en myk børste.
LED-feillampen lyser rødt. Produktet trenger service. Kontakt serviceverkstedet ditt.

Batteri

40-B140X, 40-B220X, 40-B330X29
Symptomer Årsak Tiltak
Batterifeilindikatoren blinker. Batteriet er utladet. Lad batteriet.
		Stor belastning i kombinasjon med svært lav batteritemperatur.
		Batteriet fungerer ikke. Batteriets driftsområde er på grensen.
Batteritemperaturindikatoren lyser. Batteriet er for kaldt eller for varmt for bruk.	Oppbevar batteriet i omgivelsestemperaturer mellom -10 ^ ( 14 ^ ) og 40 ^ ( 104 ^ ). Når batteriet har riktig temperatur, kan det brukes igjen.
Batteritemperaturindikatoren blinker. Batteriet er i nærheten av temperaturgrensene.	Reduser hastigheten og/eller belastningen. Bruk batteriet fortrinnsvis ved temperaturer mellom +10 ^ ( 50 ^ ) og +30 ^ ( 86 ^ ) for å oppnå optimal ytelse.
Batteritemperaturindikatoren lyser mens batteriet er i laderen.	Temperaturavvik: Batteriet er for kaldt eller for varmt for lading. La batteriet avkjøles, eller ta det med innendørs for å varme det opp. Når batteriet har riktig temperatur, kan det lades igjen. Bare lad batteriet i omgivelsestemperaturer mellom 5 ^ ( 41 ^ ) og 40 ^ ( 104 ^ ). Laderen må holdes unna sollys. Hvis problemet vedvarer, må du ta kontakt med forhandleren.
Batterifeilindikatoren tennes. Batteriet har en kritisk feil. Ta kontakt med forhandleren din.

Batterilader

Transport, oppbevaring og avhending

Transport og oppbevaring

• De medfølgende litiumionbatteriene samsvarer med kravene i loven om farlige varer.
• Følg de spesifikke kravene på emballasje og etiketter for kommersiell transport, inkludert av tredjeparter og fraktleverandører.
• Snakk med en person med spesiell opplæring i farlige materialer før du sender produktet. Følg alle gjeldende nasjonale forskrifter.
• Bruk tape på åpne kontakter när du plasserer batteriet i en pakke. Pakk batteriet stramt for å hindre bevegelse.
• Fjern batteriet ved lagring og transport.
• Oppbevar batteriet og batteriladeren på et sted som er tørt og fri for fukt og frost.
• Batteriet må ikke oppbevares på steder der det kan forekomme statisk elektrisitet. Ikke oppbevar batteriet i en metallkasse.
• Oppbevar batteriet i temperaturer mellom 5°C (41°F) og 25°C (77°F) og unna direkte sollys.
• Oppbevar batteriladeren i temperaturer mellom +5 °C (+41 °F) og +45 °C (+113 °F) og unna direkte sollys.
• Bruk batteriladeren bare i temperaturer mellom 5°C (41 °F) og 40°C (104°F).

• Lad opp batteriet til 30–50 % før du setter det til oppbevaring i lange perioder.

• Oppbevar batteriladeren på et sted som er lukket og tørt.

• Hold batteriet og batteriladeren separert under oppbevaring. Ikke la barn eller andre uautoriserte personer røre utstyret. Oppbevar utstyret i et område som kan låses.
• Rengjør produktet og utfør en fullstendig service før du setter det til oppbevaring i lang tid.
• Bruk transportbeskyttelsen på produktet for å unngå personskader eller skade på produktet under transport og oppbevaring.
• Fest produktet på en sikker måte under transport.

Kassering av batteri, batterilader og produktet

Symbolene på produktet eller produktemballasjen angir at dette produktet ikke skal håndteres som restavfall. Resirkuler det på et gjenvinningsanlegg for elektrisk og elektronisk utstyr. Dette bidrar til å forhindre miljøskader og personskader.

Ta kontakt med lokale myndigheter, det lokale renovasjonsvesenet eller forhandleren hvis du ønsker mer informasjon om hvordan produktet ditt skal gjenvinnes.

Tekniske data

Tekniske data

	325iLK sammen med TAB850
Motor
Motortype BLDC (børsteløs) 36 V
Turtall på utgående aksel, o/min 5800
Klippebredde, mm 420
Vekt
Vekt uten batteri, kg 3,8
Støyutslipp ^31
Lydeffektnivå, målt dB (A) 95
Lydeffektnivå, garantert L_WA dB (A) 96
Lydnivåer^32
Ekvivalent lydtrykknivå ved brukerens øre, målt i henhold til EN 62841-1, dB (A):
Utstyrt med trimmerhode (originalt) 92
Vibrasjonsnivåer^33
Vibrasjonsnivåer i håndtak, målt i henhold til EN 62841-1, m/s ^2
Utstyrt med trimmerhode (originalt) venstre/høyre 2,1/3,9

Godkjente batterier

Batteri	BLi200 40-B220X
Type Litium-ion Litium-ion
Batterikapasitet, Ah 5,2 6,0
Nominell spenning, V 36 36
Vekt, kg (lb) 1,3 (2,9) 1,4 (3,1)

Godkjente batteriladere

Batterilader	QC330 40-C500X
Inngangsspenning, V 100–240 100–240
Frekvens, Hz 50–60 50–60
Effekt, W	330	500

Tilbehør

Tilbehør

Godkjent tilbehør Tilbehørstype Beskyttelse for skjæreutstyr,		art.nr.
Trimmertråd ∅ 2,0–2,4 mm Whisper Twist-trimmertråd,maks. ∅ 2,4 mm
Trimmerhode	T25 (Whisper Twist-trimmertråd,maks. ∅ 2,4 mm)	597 01 62-01
	T35 (Whisper Twist-trimmertråd,maks. ∅ 2,4 mm)	597 01 62-01

Tilleggsutstyr

Godkjent tilbehør	Tilbehør-snum-mer34	Tilbe-hørsgruppe35	Brukes til
Trimmertilbehør TAB850 325iLK
Ryddesagtilbehør BCA850 1 1–10 325iLK
Blåsertilbehør BA101 11 11–20 325iLK
Kantskjærertillegg ECA850 21 21–30 325iLK
Kantskjærertillegg ESA850 22 21–30 325iLK
Hekksakstilbehør HA860 32 31–40 325iLK
Stangsagtilbehør PAX730 41 41–50 325iLK
Stangsagtilbehør PAX1100 42 41–50 325iLK
Sagtilbehør PA1100 43 41–50 325iLK
Børstesett SR600-2	51 51–60	325iLK
Børstetilbehør BR600	52 51–60	325iLK
Moserivetilbehør DT600	53 51–60	325iLK
Kultivatortilbehør CA230	54 51–60	325iLK
Stemplmaskintilbehør RA850	2 1–10 52	5iLK

Samsvarserklæring

EU-samsvarserklæring

Vi, Husqvarna AB, SE-561 82 Huskvarna, Sverige, tlf.: [phone], erklærer på eget ansvar at produktet:

Beskrivelse Batteridrevet gresstrimmer
Merke	Husqvarna
Type/modell	325iLK+TAB850
ID Serienumre datert 2024 og senere

Direktiv/regulering Beskrivelse

2006/42/EF «angående maskiner»

2014/30/EMC «angående elektromagnetisk kompatibilitet»

2011/65/EU «angående restriksjoner for farlige stoffer»

2000/14/EC «angående utendørsstøy»

og at følgende standarder eller tekniske spesifikasjoner er anvendt: EN ISO 12100:2010, EN 62841-1:2015+AC:2015+A11:2022, IEC 62841-4-4:2020 +A1:2024, EN ISO 11806-1:2022, EN 61000-6-3:2007+A1:2011, EN 61000-6-1:2016, EN IEC 63000:2018.

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har utført frivillig typeprøving i samsvar med vedlegg IX i 2006/42/EF. Sertifikatnr.: SEC/24/2593.

Kontrollorgan: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har også bekreftet samsvar med vedlegg VI i rådsdirektiv 2000/14/EF. Sertifikatnummer: 01/1610/013.

For informasjon som gjelder støyutslipp, kan du se Tekniske data på side 95.

Huskvarna, 2024-06-12

Ansvarlig for teknisk dokumentasjon

Sommaire
