NÁVOD K OBSLUZE 325iLK HUSQVARNA

3. Otvor na poistný kolík

13. Tlačidlo režimu otáčok

14. Blokovanie páčky vypínača

18. Indikátor nabíjania achýb na nabíjačke

22. Výstražný indikátor LED

• Rezací nástroj sa nezastaví ihneď po vypnutí zariadenia.

Údržba na strane 413 . Ak sa výrobok poškodí, nepoužívajte ho. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené vtomto návode.

• Skontrolujte, či je vyžínacia hlava úplne pripevnená k vyžínaču.

• Pri práci so zariadením kráčajte, nebežte.

• Používajte schválené chrániče sluchu.

1. Stlačte apodržte tlačidlo vypínača (A). (Obr. 21)

1. Ubezpečte sa, že páčka vypínača je zaistená, keď je

poistka v pôvodnej polohe. (Obr. 23)

2. Posuňte poistku páčky vypínača (A) dopredu a dole.

Podržte páčku vypínača proti rukoväti (B) a uistite sa, že keď ju pustíte, vráti sa do pôvodnej polohy. (Obr. 24)

3. Skontrolujte, či sa páčka vypínača a poistka páčky

vypínača pohybujú voľne a či vratná pružina funguje správne. (Obr. 25)

4. Výrobok zapnite stlačením apodržaním tlačidla

zatlačte páčku vypínača.

6. Uvoľnite páčku vypínača a skontrolujte, či sa rezací

• Uistite sa, že nie je poškodený rezací zub na kryte vyžínacej hlavy.

• Používajte schválené ochranné rukavice.

nadmerne neuťahujte.

1. Otočením gombíka uvoľnite spojku. (Obr. 28)

2. Zarovnajte úchytku (A) so šípkou (B) na spojke.

2. Stlačte a podržte tlačidlo (C).

2. Krúžok upravte za účelom vyváženie výrobku a

zjednodušenia používania. Montáž vyžínacej hlavy VÝSTRAHA: Pri montážni rezacieho nadstavca je mimoriadne dôležité, aby zvýšená časť hnacieho disku/podpornej príruby sedela presne vstrede otvoru rezacieho nadstavca. Ak je rezací nadstavec upevnený nesprávne, môže to mať za následok vážne alebo smrteľné zranenie. VÝSTRAHA: Nikdy nepoužívajte rezací nadstavec bez schváleného ochranného krytu. Pozrite si kapitolu Technické údaje. V prípade namontovania nesprávneho alebo chybného ochranného krytu alebo ak chýba rukoväť v tvare J pri používaní kovového rezacieho nadstavca, môže dôjsť k vážnym zraneniam osôb. Montáž krytu vyžínacej hlavy na vyžínaciu hlavu

1. Zaveste kryt vyžínacej hlavy (A) na dva háčiky na

4. Otočením vyžínacej hlavy (A) proti smeru

1. Uistite sa, že je akumulátor suchý.

2. Vložte akumulátor do nabíjačky. (Obr. 38)

• Výrobok držte oboma rukami.

• Výrobok držte na pravej strane tela.

1. Stlačte apodržte vypínač, kým sa nerozsvieti zelený

1. Vyžínaciu hlavu držte okamžite nad zemou a vuhle.

(Obr. 43) Netlačte žacie lanko trávnika na trávnik.

2. Pri kosení trávnika vblízkosti predmetov používajte

plyn na 80%. (Obr. 44) Kosenie trávnika

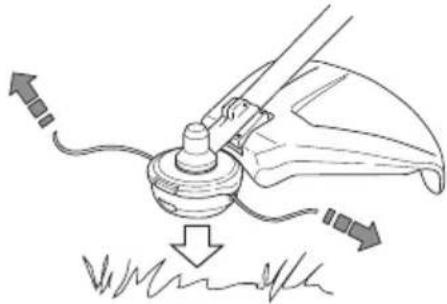

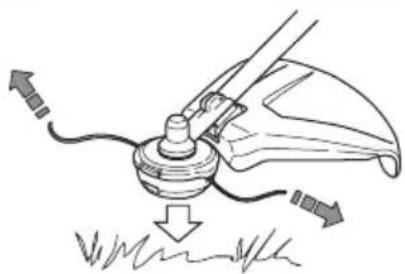

1. Pri kosení trávnika sa uistite, že je vyžínacie lanko

trávnika rovnobežne so zemou. (Obr. 45)

2. Netlačte vyžínaciu hlavu kzemi. Zem a výrobok sa

1. Podržte vyžínaciu hlavu ajej lanko nad zemou

2. Aktivujte plné otáčky.

2. Stlačte vypínač. (Obr. 47)

Mesačne Rukoväte udržiavajte suché, čisté a neznečistené olejom a mazivom. X Zaistite, aby bol rezací nadstavec nepoškodený. Ak je rezací nadstavec poško- dený, vymeňte ho.

Skontrolujte, či akumulátor nie je poškodený. X Uistite sa, že je batéria nabitá. X Dbajte na to, aby nabíjačka batérie nebola poškodená a správne fungovala. X Skontrolujte všetky káble, spojky a konektory. Zaistite, aby boli nepoškodené a čisté.

Čistenie výrobku, batérie anabíjačky batérií

1. Výrobok po použití očistite suchou handričkou.

2. Očistite batériu anabíjačku batérií čistou handričkou.

Vodiace dráhy batérie udržujte čisté.

3. Než vložíte batériu do nabíjačky alebo výrobku,

2. Položte výrobok tak, aby mazacia zátka smerovala

6. Nasaďte mazaciu zátku.

• Umiestnite batériu anabíjačku batérií do suchého priestoru bez výskytu vlhkosti amrazov.

Nameraná hladina akustického výkonu, dB (A) 95 Zaručená úroveň hlučnosti L

Ide o špecifické číslo schváleného nadstavca vrámci série nadstavcov.

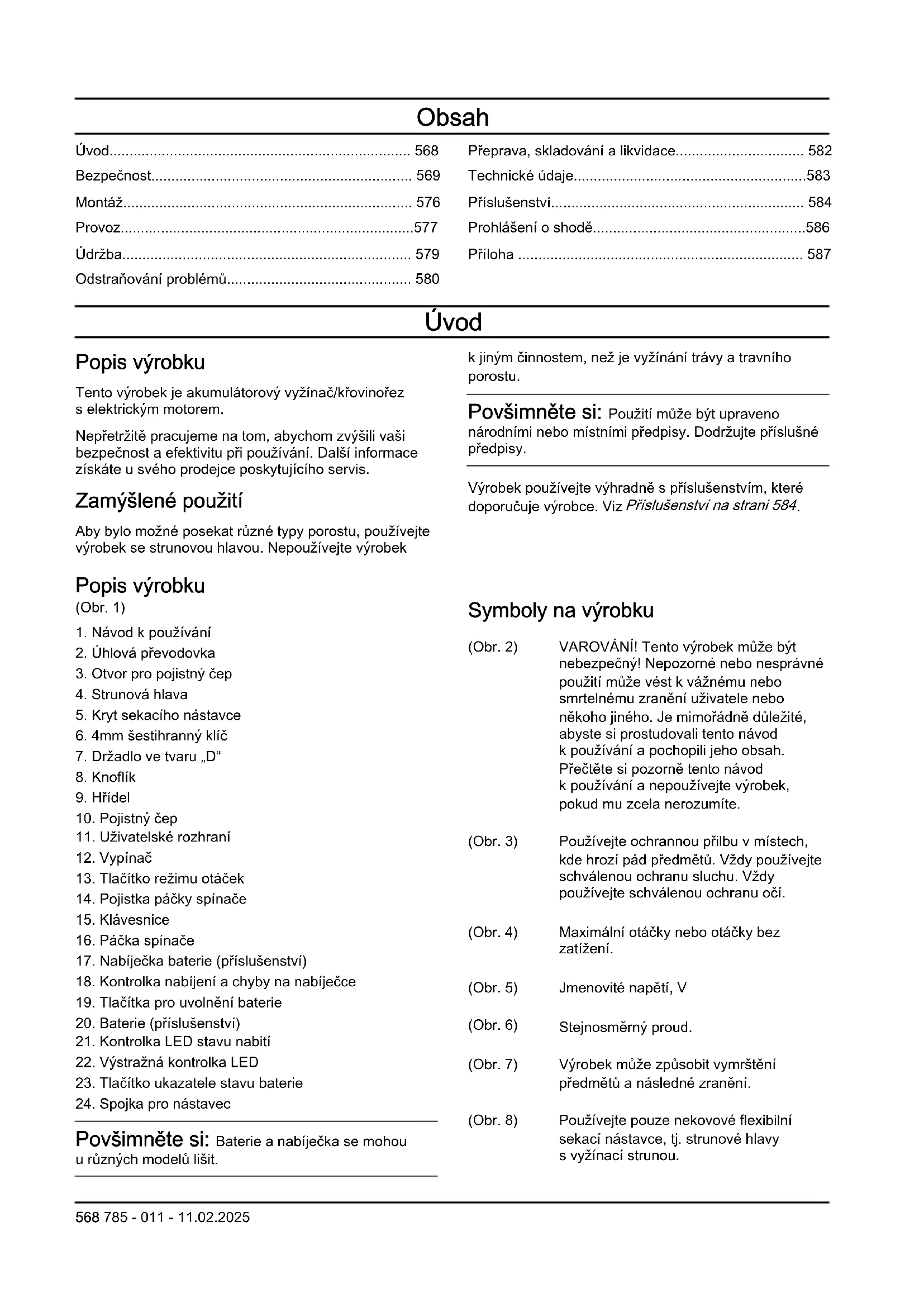

• Úvod p. 568
• Bezpečnost p. 569
• Montáž p. 576
• Provoz p. 577
• Údržba p. 579
• Odstraňování problémů p. 580
• Přeprava, skladování a likvidace p. 582
• Technické údaje p. 583
• Příslušenství p. 584
• Prohlášení oshodě p. 586
• Příloha Úvod Popis výrobku Tento výrobek je akumulátorový vyžínač/křovinořez selektrickým motorem. Nepřetržitě pracujeme na tom, abychom zvýšili vaši bezpečnost a efektivitu při používání. Další informace získáte usvého prodejce poskytujícího servis. Zamýšlené použití Aby bylo možné posekat různé typy porostu, používejte výrobek se strunovou hlavou. Nepoužívejte výrobek kjiným činnostem, než je vyžínání trávy atravního porostu. Povšimněte si: Použití může být upraveno národními nebo místními předpisy. Dodržujte příslušné předpisy. Výrobek používejte výhradně spříslušenstvím, které doporučuje výrobce. Viz Příslušenství na strani 584 p. 587

2. Úhlová převodovka

3. Otvor pro pojistný čep

5. Kryt sekacího nástavce

6. 4mm šestihranný klíč

7. Držadlo ve tvaru „D“

11. Uživatelské rozhraní

13. Tlačítko režimu otáček

14. Pojistka páčky spínače

17. Nabíječka baterie (příslušenství)

18. Kontrolka nabíjení achyby na nabíječce

19. Tlačítka pro uvolnění baterie

20. Baterie (příslušenství)

21. Kontrolka LED stavu nabití

22. Výstražná kontrolka LED

23. Tlačítko ukazatele stavu baterie

24. Spojka pro nástavec

Povšimněte si: Baterie anabíječka se mohou urůzných modelů lišit. Symboly na výrobku (Obr. 2) VAROVÁNÍ! Tento výrobek může být nebezpečný! Nepozorné nebo nesprávné použití může vést kvážnému nebo smrtelnému zranění uživatele nebo někoho jiného. Je mimořádně důležité, abyste si prostudovali tento návod kpoužívání apochopili jeho obsah. Přečtěte si pozorně tento návod kpoužívání anepoužívejte výrobek, pokud mu zcela nerozumíte. (Obr. 3) Používejte ochrannou přilbu vmístech, kde hrozí pád předmětů. Vždy používejte schválenou ochranu sluchu. Vždy používejte schválenou ochranu očí. (Obr. 4) Maximální otáčky nebo otáčky bez zatížení. (Obr. 5) Jmenovité napětí, V (Obr. 6) Stejnosměrný proud. (Obr. 7) Výrobek může způsobit vymrštění předmětů anásledné zranění. (Obr. 8) Používejte pouze nekovové flexibilní sekací nástavce, tj. strunové hlavy svyžínací strunou. 568 785 - 011 - 11.02.2025(Obr. 9) Výrobek odpovídá příslušným směrnicím ES. (Obr. 10) Používejte schválené ochranné rukavice. (Obr. 11) Používejte odolnou obuv sprotiskluzovou podrážkou. (Obr. 12) Před údržbou odpojte baterii. (Obr. 13) Symboly na výrobku nebo jeho obalu označují, že tento výrobek nesmí být likvidován jako domácí odpad. Výrobek musí být odevzdán do příslušného recyklačního zařízení. (Obr. 14) Výrobek má ochranu proti stříkající vodě. (Obr. 15) Všechny části těla udržujte mimo dosah horkých povrchů. (Obr. 16) Štítek semisemi hluku do okolí podle směrnic apředpisů EU aSpojeného království (také podle legislativy vaustralském Novém Jižním Walesu). Garantovaná hladina akustického výkonu tohoto výrobku je uvedena včásti Technické údaje na strani 583 ana štítku. yyyywwxxxx Typový štítek svýrobním číslem. yyyy znamená rok výroby, ww znamená tý- den výroby axxxx je sériové číslo. (Obr. 17) Během používání výrobku udržuje minimální vzdálenost 15m od osob azvířat. Povšimněte si: Další symboly/štítky na produktu se týkají certifikačních požadavků pro další komerční oblasti. Výrobce Husqvarna AB Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500 Poškození výrobku Neneseme odpovědnost za poškození výrobku, pokud:

• byl výrobek nesprávně opraven.

• byl výrobek opraven pomocí součástí od jiného výrobce nebo součástí, které nejsou výrobcem schváleny.

• má výrobek příslušenství od jiného výrobce nebo příslušenství, které není výrobcem schváleno.

• výrobek nebyl opraven ve schváleném servisním středisku nebo schváleným odborníkem. Podpora Chcete-li získat podporu pro výrobek, přejděte do části Podpora na webu www.husqvarna.com, kde najdete pokyny apříručky pro odstraňování problémů, nebo použijte samoobslužný portál Husqvarna aprůvodce výrobky (je-li dostupný na vašem trhu). Vpřípadě dalších dotazů ohledně výrobku se obraťte na autorizovaný servis Husqvarna. Bezpečnost Definice týkající se bezpečnosti Varování, upozornění apoznámky slouží jako upozornění na specifické důležité části návodu. VÝSTRAHA: Používá se vpřípadě nebezpečí úrazu nebo usmrcení obsluhy nebo okolních osob, pokud nejsou dodrženy pokyny uvedené vtéto příručce. VAROVÁNÍ: Používá se vpřípadě nebezpečí poškození výrobku, dalších materiálů či škod na majetku vblízkém okolí, pokud nejsou dodrženy pokyny uvedené vtéto příručce. Povšimněte si: Používá se kposkytnutí dalších informací, které jsou nezbytné vdané situaci. Obecné bezpečnostní pokyny pro stroj VÝSTRAHA: Prostudujte si všechny bezpečnostní pokyny, varování, pokyny, ilustrace atechnické údaje dodané stímto strojem. Při nedodržení některého zpokynů uvedených níže může dojít kúrazu elektrickým proudem, požáru nebo vážnému poranění.

• Uschovejte si veškerá upozornění apokyny pro budoucí potřebu. Pojem „stroj“ použitý vbezpečnostních pokynech se vztahuje na stroj

785 - 011 - 11.02.2025 569napájený ze sítě (se síťovým kabelem) nebo

napájený baterií (bezdrátový). Bezpečnost na pracovišti

• Udržujte pracovní prostor čistý adobře osvětlený. Nepořádek nebo neosvětlené oblasti mohou vést kúrazům.

• Neprovozujte stroje ve výbušném prostředí, například vpřítomnosti hořlavých kapalin, plynů nebo prachu. Stroje vytvářejí jiskry, které mohou zapálit prach nebo výpary.

• Udržujte děti aostatní osoby během práce se strojem vdostatečné vzdálenosti. Při rozptýlení pozornosti můžete ztratit kontrolu nad strojem. Elektrická bezpečnost

• Zástrčky stroje musí odpovídat použité elektrické zásuvce. Zástrčku nikdy žádným způsobem neupravujte. Uuzemněných strojů nepoužívejte žádné adaptéry. Původní zástrčky aodpovídající zásuvky snižují nebezpečí úrazu elektrickým proudem.

• Zabraňte tělesnému kontaktu suzemněnými povrchy, např. trubkami, radiátory, sporáky achladničkami. Pokud je lidské tělo uzemněno, hrozí větší nebezpečí úrazu elektrickým proudem.

• Stroj nevystavujte dešti ani vlhku. Voda uvnitř stroje zvyšuje riziko úrazu elektrickým proudem.

• Nezacházejte hrubě snapájecím kabelem. Stroj nikdy nenoste za kabel. Za kabel netahejte astroj neodpojujte od sítě taháním za kabel. Nevystavujte napájecí kabel působení tepla, oleje, nepoškoďte ho ostrými hranami nebo pohyblivými částmi. Poškozený nebo ohnutý kabel zvyšuje nebezpečí úrazu elektrickým proudem.

• Při používání stroje venku použijte prodlužovací kabel určený pro venkovní použití. Použití kabelu určeného pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

• Pokud je nezbytné pracovat se strojem ve vlhkém prostředí, použijte zdroj sproudovým chráničem. Použití proudového chrániče snižuje nebezpečí úrazu elektrickým proudem. Osobní bezpečnost

• Při práci se strojem dávejte pozor, sledujte, co děláte, apoužívejte zdravý rozum. Stroj nepoužívejte, pokud jste unaveni nebo jste pod vlivem drog, alkoholu či léků. Chvilka nepozornosti při práci se strojem může vést kvážným poraněním.

• Používejte osobní ochranné pomůcky. Vždy používejte ochranu zraku. Ochranné prostředky, jako jsou respirátor, protiskluzové bezpečnostní boty, ochranná helma nebo ochrana sluchu, použité správným způsobem snižují nebezpečí úrazu.

• Zabraňte náhodnému spuštění. Před připojením kelektrickému napájení nebo vložením akumulátoru, zvednutím nebo přenášením stroje se přesvědčte, že je vypínač ve vypnuté poloze. Přenášení stroje sprstem na spínači nebo připojování stroje se zapnutým spínačem ke zdroji napětí zvyšuje riziko nehody.

• Před zapnutím stroje odstraňte jakékoliv seřizovací nebo dotahovací klíče. Klíč ponechaný na rotující části stroje může způsobit úraz.

• Nenatahujte se příliš daleko. Neustále pevně stůjte adržte rovnováhu. Budete tak mít lepší kontrolu nad strojem vneočekávaných situacích.

• Noste vhodný oděv. Nenoste volné oblečení ani šperky. Udržujte vlasy aoděv mimo dosah pohyblivých částí. Pohyblivé části mohou zachytit volný oděv, šperky nebo dlouhé vlasy.

• Pokud jsou zařízení přizpůsobena pro připojení odsávačů alapačů prachu, musí být připojeny asprávně použity. Použitím lapačů prachu snižujete rizika spojená svýskytem prachu.

• Nedovolte, aby rutina nabytá častým používáním stroje způsobila, že začnete být neopatrní abudete ignorovat bezpečnostní zásady při zacházení se strojem. Neopatrný úkon může způsobit vážné zranění ve zlomku sekundy. Používání stroje apéče oněj

• Stroj nepřetěžujte. Pro danou práci používejte jen ktomu určený stroj. Vhodný stroj bude dělat práci lépe abezpečněji při rychlosti, pro kterou byl navržen.

• Nepoužívejte stroj, pokud nefunguje vypínač. Stroj, který nelze ovládat vypínačem, je nebezpečný amusí být opraven.

• Před jakýmkoli nastavováním, výměnou příslušenství nebo uložením stroje odpojte zástrčku od napájení nebo vytáhněte znástroje baterie, pokud je to možné. Toto opatření zabraňuje náhodnému spuštění stroje.

• Nepoužívaný stroj ukládejte mimo dosah dětí anedovolte, aby sním pracovaly osoby, které ho dobře neznají nebo si nepřečetly tento návod kpoužívání. Stroje jsou vrukou neproškolených uživatelů nebezpečné.

• Provádějte údržbu stroje apříslušenství. Kontrolujte chybné zarovnání nebo spojení pohyblivých částí, poškození jakýchkoliv částí nebo jiné stavy, které mohou ovlivnit provoz stroje. Pokud je stroj poškozen, nechte ho před použitím opravit. Mnohé nehody jsou způsobeny špatnou údržbou stroje.

• Udržujte řezací nástroje ostré a čisté. Správně udržované řezací stroje sostrým ostřím jsou méně náchylné k„zakousnutí“ asnadněji se ovládají.

• Používejte stroj, příslušenství adalší části podle těchto pokynů. Vúvahu je třeba brát pracovní podmínky aprováděnou práci. Použití stroje kjinému účelu, než pro který je určen, může mít za následek vznik nebezpečné situace.

• Rukojeti auchopovací plochy udržujte suché, čisté abez zbytků oleje amaziva. Kluzké rukojeti auchopovací plochy neumožňují bezpečné ovládání

785 - 011 - 11.02.2025stroje avneočekávaných situacích může dojít ke

ztrátě kontroly. Použití nástrojů napájených zbaterie apéče oně

• Baterii dobíjejte pouze nabíječkou specifikovanou výrobcem. Použití nabíječky vhodné pro jeden typ baterie může pro jiný typ baterie představovat nebezpečí vzniku požáru.

• Elektrické nástroje používejte pouze spříslušnými speciálními bateriovými moduly. Při použití jakékoli jiné baterie hrozí riziko úrazu apožáru.

• Když baterii nepoužíváte, udržujte ji stranou od kovových předmětů, např. kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly spojit kontakty baterie. Při zkratování kontaktů baterie může dojít kpopáleninám nebo kpožáru.

• Vnevhodných podmínkách může dojít kvytečení kapaliny zbaterie. Vyvarujte se kontaktu skapalinou. Pokud dojde knáhodnému kontaktu, opláchněte postižené místo vodou. Při zasažení očí kapalinou vyhledejte lékařskou pomoc. Kapalina vyteklá zbaterie může způsobit podráždění nebo popáleniny.

• Nepoužívejte poškozenou nebo upravenou baterii nebo výrobek. Poškozené nebo upravené baterie mohou vykazovat neočekávané chování vedoucí kpožáru, výbuchu nebo nebezpečí poranění.

• Nevystavuje baterii ani nástroj ohni anadměrným teplotám. Oheň nebo teploty nad 130°C mohou vyvolat explozi.

• Dodržujte veškeré pokyny knabíjení anenabíjejte baterii ani nástroj mimo rozsah teplot uvedený vpokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může mít za následek poškození baterie azvýšené nebezpečí požáru. Servis

• Servis stroje smí provádět pouze kvalifikovaná osoba za použití identických náhradních dílů. To zajistí zachování bezpečnosti stroje.

• Nikdy neprovádějte servis poškozených baterií. Servis baterií smí provádět pouze výrobce nebo autorizovaný servis. Bezpečnostní upozornění pro vyžínač akřovinořez

• Stroj nepoužívejte za špatného počasí, zejména pokud hrozí riziko blesku. Snížíte tak riziko zasažení bleskem.

• Důkladně zkontrolujte, zda se vprostoru, kde chcete stroj používat, nenachází žádná zvířata. Během provozu může dojít ke zranění divoké zvěře.

• Důkladně zkontrolujte prostor, kde chcete stroj používat, aodstraňte kameny, klacky, dráty, kosti adalší předměty. Odmrštěné předměty mohou způsobit zranění.

Před použitím stroj vždy pečlivě prohlédněte azkontrolujte, zda není poškozen sekací nástroj nebo kotouč nebo jejich sestavy. Poškozené součásti zvyšují riziko poranění.

• Dodržujte pokyny pro výměnu příslušenství. Nesprávně utažené matice nebo šrouby, které zajišťují kotouč, mohou poškodit kotouč nebo vést kjeho odpojení.

• Jmenovité otáčky sekacího nástroje musí být alespoň rovny maximálním otáčkám vyznačeným na stroji. Sekací nástroje, které se pohybují rychleji, než jsou jejich jmenovité otáčky, mohou prasknout avylétnout zvýrobku.

• Používejte ochranu očí, uší, hlavy arukou. Vhodné ochranné prostředky sníží nebezpečí úrazu odlétávajícími úlomky nebo náhodným kontaktem svyžínací strunou nebo kotoučem.

• Při práci se strojem vždy používejte bezpečnostní obuv. Stroj neprovozujte naboso nebo votevřených sandálech. Tím snížíte riziko poranění nohou při kontaktu spohybujícím se sekacím zařízením, strunou nebo nožem.

• Při provozu stroje vždy noste dlouhé kalhoty. Odhalená pokožka zvyšuje riziko zranění odletujícími předměty.

• Během provozu zajistěte bezpečnou vzdálenost dalších osob od stroje. Odmrštěné úlomky mohou způsobit vážné zranění.

• Při provozu stroje vždy používejte obě ruce. Držení stroje oběma rukama zabrání ztrátě kontroly.

• Držte stroj pouze za izolované úchopy, protože vyžínací struna nebo kotouč by se mohly dostat do kontaktu se skrytou kabeláží. Pokud se vyžínací struna nebo kotouč dostane do styku skabelem, který je pod proudem, může dojít kprobíjení odkrytých kovových částí stroje aobsluha může utrpět úraz elektrickým proudem.

• Vždy udržujte správný postoj apracujte se strojem pouze tehdy, když stojíte na zemi. Na kluzkém nebo nestabilním povrchu může dojít ke ztrátě rovnováhy nebo kontroly nad strojem.

• Nepracujte se strojem na příliš strmých svazích. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu amožného úrazu.

• Při práci na svazích dbejte na to, abyste stáli pevně, pohybovali se napříč svahem anikdy ne do kopce nebo zkopce. Dbejte zvýšené opatrnosti při změně směru. Snížíte tak riziko ztráty kontroly, uklouznutí, pádu amožného úrazu.

• Při provozu stroje udržujte všechny části těla vbezpečné vzdálenosti od sekacího nástroje, struny nebo kotouče. Před spuštěním stroje se ujistěte, že se sekací zařízení, struna nebo kotouč ničeho nedotýkají. Při práci se strojem stačí okamžik nepozornosti anásledkem může být zranění vás nebo dalších osob.

• Při práci držte stroj pod úrovní pasu. Tím zabráníte nechtěnému kontaktu se sekacím nástrojem nebo kotoučem abudete mít lepší kontrolu nad strojem vneočekávaných situacích.

785 - 011 - 11.02.2025

571• Při řezání napruženého keře nebo mladého stromku dávejte pozor, aby se neodpružily zpět. Když povolí napětí dřevních vláken, keř nebo mladý stromek může udeřit obsluhu nebo odmrštit stroj tak, že nad ní obsluha ztratí kontrolu.

• Dávejte mimořádný pozor při řezání keřů a mladých stromků. Tenký materiál může zachytit kotouč amůže být vržen směrem kvám nebo vás vychýlit zrovnováhy.

• Udržujte kontrolu nad strojem anedotýkejte se sekacích nástrojů, strun nebo kotoučů ajiných nebezpečných pohyblivých součástí, pokud jsou stále vpohybu. Tím snížíte riziko poranění pohyblivými součástmi.

• Před odstraněním uvízlého materiálu nebo servisem stroje se ujistěte, že je vypnutý vypínač abaterie je vyjmuta. Neočekávané spuštění stroje při odstraňování uvízlého materiálu nebo servisu může vést kvážnému zranění osob.

• Stroj přenášejte, pouze pokud je vypnutý adaleko od vašeho těla. Správnou manipulací se strojem snížíte pravděpodobnost nechtěného kontaktu se sekacím nástrojem, strunou nebo kotoučem.

• Při přepravě nebo skladování stroje vždy nasaďte kryt na kovové kotouče. Správnou manipulací se strojem snížíte pravděpodobnost nechtěného kontaktu skotoučem.

• Používejte pouze náhradní sekací nástroje, struny, řezací hlavy akotouče specifikované výrobcem. Nesprávné náhradní díly zvýšit riziko rozbití stroje azranění.

• Před odstraněním uvízlého materiálu nebo servisem stroje se ujistěte, že je vypnutý vypínač abaterie je vyjmuta. Neočekávané spuštění stroje při odstraňování uvízlého materiálu nebo servisu může vést kvážnému zranění osob. Příčiny zpětného (bočního) vrhu asouvisející varování

• Zpětný vrh je náhlý pohyb stroje do strany, dopředu nebo dozadu, ke kterému může dojít, když se sekací zařízení zasekne nebo zachytí za předmět, jako je malý stromek nebo pařez. Může být natolik silný, že může odhodit stroj nebo obsluhu jakýmkoli směrem apřípadně způsobit ztrátu kontroly nad strojem. Zpětnému vrhu asouvisejícím rizikům lze zabránit provedením příslušných opatření uvedených níže.

• Držte pevně obě ruce na stroji aumístěte paže tak, aby odolaly zpětnému vrhu. Umístěte své tělo na levou stranu stroje. Zpětný vrh kotouče může zvýšit riziko zranění vdůsledku neočekávaného pohybu stroje. Při správných opatřeních může obsluha síly zpětného vrhu zvládnout.

• Pokud kotouč uvízne nebo pokud zjakéhokoli důvodu přerušíte řez, vypněte stroj adržte stroj vmateriálu bez pohybu, dokud se kotouč zcela nezastaví. Pokud kotouč vřezu vázne, nikdy se nepokoušejte vyjmout stroj zmateriálu nebo vytáhnout stroj dozadu, když je kotouč vpohybu, jinak by mohlo dojít kzpětnému vrhu. Proveďte šetření apřijměte nápravná opatření pro eliminaci příčin uvíznutí kotouče.

• Nepoužívejte tupé nebo poškozené kotouče. Tupé nebo poškozené kotouče zvyšují riziko uvíznutí nebo zachycení předmětu, což vede kzpětnému vrhu.

• Vždy udržujte dobrý výhled na řezaný materiál. Pravděpodobnější výskyt bočního rázu je v oblastech, kde je řezaný nebo sekaný materiál těžko viditelný.

• Pokud se kvám během provozu stroje přiblíží jiná osoba, vypněte stroj. Vpřípadě zpětného (bočního) vrhu hrozí zvýšené riziko zranění jiných osob pohybujícím se kotoučem. Další obecné bezpečnostní informace

• Před přemístěním do jiné oblasti vypněte výrobek. Před předáním výrobku jiné osobě vždy vyjměte baterii.

• Nikdy neodkládejte výrobek, dokud jej nedeaktivujete anevyjmete baterii. Nenechávejte výrobek bez dozoru, když je spuštěný.

• Žací nástroj se po vypnutí výrobku nezastaví okamžitě.

• Po návratu spínače páčky do původní polohy se musí kotouč zcela zastavit.

• Před použitím výrobku a po každém nárazu zkontrolujte, zda nevykazuje známky opotřebení a vpřípadě potřeby proveďte nutné opravy.

• Pokud nějaký předmět uvízne vřezacím nástavci při použití výrobku, vypněte jej adeaktivujte. Zkontrolujte, zda se řezací nástavec zcela zastavil. Před kontrolou, čištěním nebo opravou výrobku nebo řezacího nástavce vyjměte baterii.

• Před použitím výrobek zkontrolujte. Viz část Bezpečnostní zařízení na produktu na strani 574

Údržba na strani 579 . Nepoužívejte poškozený výrobek. Dodržujte pokyny pro kontrolu, údržbu aservis popsané vtéto příručce.

• Nesprávný řezací nástavec zvyšuje nebezpečí úrazu.

• Zkontrolujte, zda není znečištěná převodovka nebo zda na ní nejsou nějaké praskliny. Pomocí kartáče zpřevodovky očistěte trávu alistí. V případě potřeby použijte rukavice.

• Větrací otvory musí být za všech okolností průchozí a bez nečistot.

• Zkontrolujte, zda je žací hlavice zcela připojená k vyžínači.

• Před zahájením práce musí být upevněny všechny ochranné kryty a rukojeti.

• Zkontrolujte, zda je výrobek vperfektním provozním stavu. Zkontrolujte, zda jsou všechny matice a šrouby dotažené.

• Zkontrolujte strunovou hlavu a kryt vyžínače, zda nejsou poškozeny nebo nemají trhlinky. Vyměňte strunovou hlavu nebo ochranný kryt vyžínače, pokud byly vystaveny úderu nebo pokud jsou na nich praskliny. Vždy používejte doporučený kryt

785 - 011 - 11.02.2025pro řezací nástavec, který používáte. Viz kapitolu

• Při neopatrném nebo nesprávném použití se stává tento výrobek velmi nebezpečným nástrojem. Tento výrobek může způsobit obsluze adalším osobám vážné zranění.

• Toto zařízení není určeno kpoužití osobami (včetně dětí) somezenými fyzickými, smyslovými nebo duševními schopnostmi nebo snedostatečnými zkušenostmi či znalostmi, pokud nejsou pod dozorem nebo pokud jim osobou zodpovídající za jejich bezpečnost nebyly sděleny pokyny kpoužívání zařízení. Děti musí být pod dozorem, který zajistí, aby si se zařízením nehrály.

• Nenechte nikdy děti používat stroj nebo se zdržovat vjeho blízkosti. Jelikož lze zařízení snadno spustit, mohou jej spustit i děti, pokud nejsou celou dobu pod dozorem. Tím může dojít knebezpečí vážného úrazu. Proto ze zařízení v době, kdy není plně pod dozorem, vždy vyjímejte baterii.

• Výrobek ani baterii nikdy nedovolte používat dětem nebo osobám, které nejsou kjejich používání vyškoleny.

• Použití může být upraveno národními nebo místními předpisy. Dodržujte příslušné předpisy.

• Skladujte zařízení vuzamykatelném prostoru mimo dosah dětí anepovolaných osob.

• Při uskladnění apřepravě musí být vždy použit přepravní kryt.

• Po celou dobu práce se strojem a obzvláště ve chvíli zapínání motoru držte ruce a nohy v bezpečné vzdálenosti od oblasti sečení.

• Při vypnutí výrobku se rukama ani nohama nepřibližujte křezacímu nástavci, dokud se zcela nezastaví.

• Neodstraňujte posečený nebo pořezaný materiál ani jej nedovolte odstraňovat jiným osobám, pokud je výrobek aktivován nebo se sekací zařízení otáčí; může dojít kvážnému zranění.

• Odpovědností obsluhy je, aby lidé nebo jejich majetek byli chráněni před nehodami a dalšími riziky.

• Konstrukce produktu nesmí být za žádných okolností upravována bez svolení výrobce. Vždy používejte originální příslušenství. Nepovolené úpravy nebo příslušenství mohou vést kvážnému nebo smrtelnému zranění obsluhy nebo jiných osob. Vaše záruka se nemusí vztahovat na poškození krytu nebo odpovědnost za škody, pokud jsou způsobeny použitím neoprávněného příslušenství nebo náhradních dílů.

• Jediným příslušenstvím, které se smí používat spolu stímto výrobkem, jsou sekací nástavce doporučené vkapitole Technické údaje.

• Nikdy nepoužívejte výrobek, jehož konstrukce byla jakkoli pozměněna oproti jeho původním specifikacím.

• Nikdy nepoužívejte výrobek, který není zcela vpořádku. Dodržujte pokyny pro kontroly, údržbu a servis popsané vtéto příručce. Některé úkony údržby aopravy mohou provádět pouze vyškolení akvalifikovaní odborníci. Viz pokyny včásti Údržba.

• Práce za nepříznivého počasí je únavná ačasto může zahrnovat další nebezpečí. Kvůli dalším možným nebezpečím nedoporučujeme používat stroj za špatného počasí, například vhusté mlze, prudkém dešti, silném mrazu, při riziku výskytu blesků atd.

• Nikdy nepracujte ze žebříku, stoličky nebo v jiné zvýšené poloze, která není dokonale zajištěna.

• Skladujte zařízení ve vnitřních prostorech– zařízení je třeba uložit do vnitřního prostoru, pokud se nepoužívá.

• Není možné zmínit všechny představitelné situace, se kterými se můžete setkat. Buďte stále opatrní apoužívejte zdravý rozum. Vyhněte se všem situacím, okterých se domníváte, že jsou nad vaše možnosti. Pokud si ani po přečtení tohoto návodu nebudete jisti, jak stroj správně používat, než budete pokračovat vpráci, obraťte se na odborníka.

• Zajistěte, aby se během práce nevyskytovaly vokruhu 15metrů žádné osoby nebo zvířata. Pokud na stejném pracovišti pracuje více uživatelů, musí být udržována bezpečnostní vzdálenost nejméně 15 m. Jinak hrozí nebezpečí vážného zranění osob. Jestliže se někdo přiblíží, okamžitě vypněte výrobek. Nikdy neotáčejte výrobek, aniž byste se nejprve podívali za sebe azkontrolovali, zda se někdo nenachází vbezpečnostní zóně.

• Pokud nějaký předmět uvízne vřezacím nástavci při použití výrobku, vypněte jej adeaktivujte. Zkontrolujte, zda se řezací nástavec zcela zastavil. Před kontrolou, čištěním nebo opravou výrobku nebo řezacího nástavce vyjměte baterii.

• Zajistěte, aby další osoby, zvířata nebo jiné věci nemohly ovlivnit vaši kontrolu nad výrobkem aaby nemohly přijít do kontaktu se sekacím nástavcem nebo volnými předměty, které odmrští sekací nástavec. Nepracujte ale svýrobkem, nemáte-li možnost přivolat pomoc vpřípadě nehody.

• Ujistěte se, že se můžete volně pohybovat abezpečně stát. Zkontrolujte, zda ve vašem bezprostředním okolí nejsou nějaké překážky (kořeny, kameny, větve, jámy, příkopy apod.), pro případ, že by bylo nutné se rychle přesunout. Zvláštní pozornost věnujte práci ve svažitém terénu.

• Stroj používejte za chůze, nikdy za běhu.

• Zkontrolujte pracovní prostor. Odstraňte veškeré volné předměty, jako jsou kameny, střepy, hřebíky, ocelové dráty, šňůry apod., které by mohly být odmrštěny nebo zachyceny sekacím zařízení nebo krytem sekacího zařízení.

• Dávejte pozor na větve nebo pahýly, které mohou během řezání odlétávat. Nesekejte příliš blízko uzemě, odkud by mohly odlétávat kameny nebo jiné předměty.

• Dbejte na to, aby se žádné části oděvu nebo těla nedostaly do kontaktu sřezacím nástavcem aktivovaného výrobku. Udržujte výrobek pod úrovní pasu.

785 - 011 - 11.02.2025

573• Dejte pozor na odmrštěné předměty. Použijte vždy schválenou ochranu očí. Nikdy se nenahýbejte nad kryt sekacího nástavce. Odlétávající kamení nebo jiný materiál může zasáhnout oči azpůsobit oslepnutí nebo jiná vážná zranění.

• Používáte-li ochranu sluchu, vždy je nutné dávat pozor na výstražné signály nebo volání. Sejměte vždy ochranu sluchu ihned po zastavení výrobku.

• Pokud dojde knežádoucím vibracím, poklepem vysuňte žací strunu na správnou délku avibrace by měly přestat.

• Pokud výrobek začne nezvykle vibrovat, zastavte jej avyjměte baterii.

• Nadměrné vystavení vibracím může uosob se zhoršenou funkcí krevního oběhu vést kporuchám oběhového nebo nervového systému. Vpřípadě, že byste pocítili příznaky obtíží způsobených nadměrným vystavením vibracím, obraťte se na svého lékaře. Mezi tyto příznaky patří strnulost končetin, ztráta citu, mravenčení, píchání, bolest, zeslábnutí, změna barvy nebo vzhledu pokožky. Tyto příznaky se obvykle objevují vprstech, na rukou nebo vzápěstí.

• Vždy držte výrobek oběma rukama. Výrobek držte po své pravé straně. Osobní ochranné prostředky VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Při použití výrobku je nutné vždy používat schválené osobní ochranné prostředky. Osobní ochranné prostředky nemohou zcela eliminovat nebezpečí úrazu, ale vpřípadě nehody pomáhají snížit míru poranění. Požádejte prodejce, aby vám pomohl vybrat správné vybavení.

• Pokud jsou stromy vpracovní oblasti vyšší než 2m (6,5stopy), používejte přilbu.

• Vždy používejte schválenou ochranu sluchu.

• Vždy používejte schválené ochranné brýle, které vyhovují normě ANSI Z87.1 vUSA nebo EN 166 vzemích EU. Pro ochranu obličeje používejte ochranný štít. Ochranný štít není dostatečná ochrana očí. (Obr. 18)

• Při určitých činnostech používejte rukavice, například při nasazování, prohlídce nebo čištění střihacího zařízení.

• Používejte ochrannou obuv socelovou špičkou aprotiskluzovou podrážkou.

• Noste oblečení vyrobené zpevné tkaniny. Vždy používejte silné, dlouhé kalhoty adlouhé rukávy. Nepoužívejte volné oblečení, které se může zachytit okeře nebo větve. Nenoste šperky, krátké kalhoty nebo sandály. Nepracujte naboso. Stáhněte si vlasy bezpečně nahoru nad úroveň ramen. (Obr. 19)

• Mějte při ruce lékárničku. (Obr. 20) Bezpečnostní zařízení na produktu VÝSTRAHA: Před použitím výrobku si přečtěte následující varování. Vtéto části je popsáno bezpečnostní vybavení výrobku, jeho účel azpůsob provádění kontroly aúdržby kzajištění správného provozu. Viz pokyny včásti Úvod na strani 568 pro informace oumístění těchto dílů na výrobku. Životnost výrobku se může zkracovat ariziko úrazů zvyšovat, jestliže se údržba neprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližšího servisního prodejce. VÝSTRAHA: Nikdy výrobek nepoužívejte spoškozenými bezpečnostními součástmi. Kontrolu aúdržbu bezpečnostního vybavení výrobku je nutno provádět podle postupů uvedených vtéto části. Vpřípadě, že by výrobek nevyhověl při jakékoli ztěchto kontrol, je nutno vyhledat autorizované servisní středisko anechat závadu odstranit. VAROVÁNÍ: Servis a opravy stroje vyžadují speciální odborné školení. To se zvláště týká servisu aoprav bezpečnostního zařízení stroje. Vpřípadě, že by stroj nevyhověl při některé zníže uvedených kontrol, je nutno vyhledat servisní opravnu. Každému zákazníkovi, který zakoupí kterýkoli znašich výrobků, zaručujeme dostupnost profesionálních oprav a servisních prací. Pokud prodejce, který vám stroj prodal, neposkytuje servisní práce, požádejte jej o adresu naší nejbližší servisní opravny. Kontrola uživatelského rozhraní

1. Podržte stisknutý vypínač (A). (Obr. 21)

a) Výrobek je zapnutý, když se rozsvítí displej(B). b) Výrobek je vypnutý, když displej zhasne.

2. Pokud svítí nebo bliká varovná kontrolka na displeji,

řiďte se pokyny včásti Klávesnice na strani 580

Kontrola pojistky páčky spínače Pojistka páčky spínače slouží kzamezení nechtěnému spuštění výrobku. Pokud zatlačíte pojistku páčky spínače dopředu (A) apoté přitlačíte pojistku páčky spínače krukojeti (B), páčka spínače (C) se uvolní. Při uvolnění rukojeti se spouštěč a pojistka spouštěče vrátí

785 - 011 - 11.02.2025zpět do svých původních poloh. Tento pohyb je řízen

třemi nezávislými pružinami. (Obr. 22)

1. Je-li pojistka ve své původní poloze, ujistěte se, zda

je zajištěna páčka spínače. (Obr. 23)

2. Zatlačte pojistku páčky spínače dopředu (A)

adolů. Přidržte pojistku spínače proti rukojeti (B) azkontrolujte, zda se po uvolnění vrátí do své původní polohy. (Obr. 24)

3. Zkontrolujte, zda se páčka spínače apojistka páčky

spínače volně pohybují azda vratná pružina funguje správně. (Obr. 25)

4. Stisknutím vypínače výrobek zapněte.

5. Stiskněte nadoraz páčku spínače, abyste dosáhli

6. Uvolněte páčku spínače azkontrolujte, zda se řezací

nástavec zastavil azůstává vklidu. Kontrola krytu řezacího nástavce VÝSTRAHA: Nepoužívejte řezací nástavec bez schváleného asprávně upevněného krytu řezacího nástavce. Vždy používejte kryt řezacího nástavce doporučený pro instalovaný řezací nástavec, viz Příslušenství na strani 584 . Používání nesprávného nebo vadného krytu řezacího nástavce může vést kzranění osob. Kryt řezacího nástavce brání vymrštění předmětů směrem kobsluze. To také brání zranění, ke kterým může dojít, pokud přijdete do kontaktu sřezacím nástavcem.

1. Vypněte výrobek avyjměte baterii.

2. Proveďte vizuální kontrolu ohledně poškození,

například prasklin. (Obr. 26)

3. Poškozený kryt řezacího nástavce je nutné vyměnit.

• Vždy používejte správnou strunovou hlavu, sekací nástavce avždy používejte doporučenou vyžínací strunu. Viz část Příslušenství na strani 584 ainformace omontáži na konci návodu.

• Dbejte na to, aby nůž na krytu vyžínače nebyl poškozen.

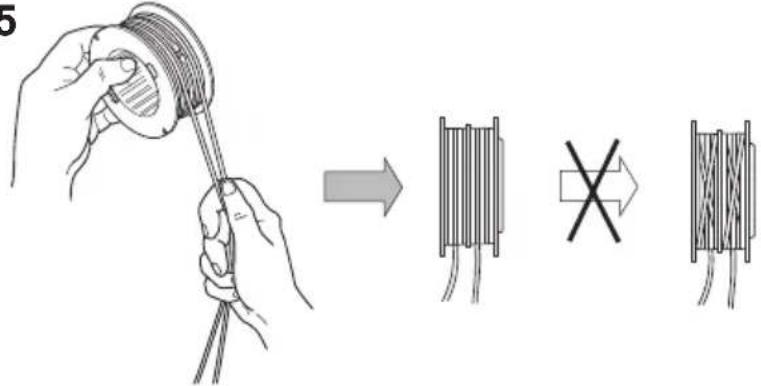

• Vždy se ujistěte, že je vyžínací struna navinuta na cívce pevně astejnoměrně, abyste zamezili neobvyklým vibracím výrobku. Různé délky struny mohou způsobit vibrace, které nejsou nutné. Pro nastavení správné délky struny klepněte strunovou hlavou ozem. Aby bylo dosaženo delší životnosti struny, lze ji před montáží na 2dny namočit do vody. To zajistí větší odolnost struny. Bezpečnostní pokyny pro montáž VÝSTRAHA: Před použitím výrobku si pozorně přečtěte, pochopte adodržuje tyto pokyny.

• Před montáží výrobku zněj vyjměte baterii.

• Používejte schválené ochranné rukavice.

• Poškozený nebo nesprávně funkční kryt může způsobit zranění. Nepoužívejte sekací nástavec bez připevněného schváleného krytu.

• Před spuštěním výrobku zkontrolujte, zda jsou kryt ahřídel správně namontovány.

• Hnací kotouč apomocná příruba musí být řádně instalovány ve středovém otvoru sekacího nástavce. Nesprávně připevněný sekací nástavec může způsobit zranění nebo usmrcení osob.

• Pokud je snástavcem dodáván nosný popruh, musí být nosný popruh správně připojen kvýrobku. Popruh zajišťuje bezpečný provoz azabraňuje zranění obsluhy nebo jiných osob. Bezpečnostní pokyny týkající se baterií VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Používejte výhradně schválené baterie Husqvarna. podívejte se do části Schválené baterie na strani

. Baterie jsou softwarově zašifrovány.

• Používejte pouze schválené baterie Husqvarna vhodné jako zdroj napájení pro související výrobky Husqvarna. Abyste zabránili zranění, nepoužívejte baterii jako zdroj napájení pro jiná zařízení.

• Nebezpečí úrazu elektrickým proudem. Svorky baterie nepřipojujte ke klíčům, mincím, šroubkům nebo jiným kovovým předmětům. Může to způsobit zkrat baterie.

• Nepoužívejte baterie, které nejsou určené kdobíjení.

• Nevkládejte do větracích otvorů baterie žádné předměty.

• Chraňte baterii před sluncem, teplem nebo otevřeným ohněm. Baterie může způsobit popáleniny nebo chemické popáleniny.

• Chraňte baterii před deštěm avlhkým prostředím.

• Chraňte baterii před mikrovlnami avysokým tlakem.

• Baterii nikdy nerozebírejte nebo nerozbíjejte.

• Pokud baterie netěsní, kapalina nesmí přijít do styku skůží aočima. Po styku skapalinou omyjte zasaženou oblast velkým množstvím vody smýdlem avyhledejte lékařskou pomoc. Při zasažení očí kapalinou si je nemněte, ale vyplachujte je velkým množstvím vody po dobu minimálně 15minut avyhledejte lékařskou pomoc.

• Baterii používejte při teplotě −10 až 40°C.

785 - 011 - 11.02.2025

575• Baterii ani nabíječku baterií nečistěte vodou. podívejte se do části Čištění výrobku, baterie anabíječky baterií na strani 580

• Nepoužívejte výrobek, který je poškozený nebo nefunguje správně.

• Baterie uchovávejte mimo dosah kovových předmětů, jako jsou např. hřebíky, šrouby nebo šperky.

• Uchovávejte baterie mimo dosah dětí. Bezpečnostní pokyny pro nabíječku baterií VÝSTRAHA: Před použitím výrobku si přečtěte následující varování.

• Pokud nejsou bezpečnostní pokyny dodržovány, hrozí nebezpečí úrazu elektrickým proudem nebo zkrat.

• Nepoužívejte nabíječku, která nebyla dodána svýrobkem. Knabíjení schválených baterií Husqvarna používejte výhradně schválenou nabíječku Husqvarna. Viz pokyny včásti Schválené nabíječky baterií na strani 584

• Nabíječku baterií nerozebírejte.

• Nepoužívejte nabíječku baterií, která je poškozená nebo nefunguje správně.

• Nabíječku nezvedejte pomocí napájecího kabelu. Když nabíječku baterií odpojujete zelektrické zásuvky, tahejte za zástrčku. Netahejte za napájecí kabel.

• Všechny kabely včetně prodlužovací udržujte mimo dosah vody, oleje a ostrých hran. Dejte pozor, aby se kabel nezachytil mezi předměty, například do dveří, za plot apodobně.

• Nabíječku nepoužívejte vblízkosti hořlavých nebo korozivních materiálů. Zkontrolujte, zda není nabíječka baterií poškozená. Vpřípadě, že zaznamenáte kouř nebo požár, vytáhněte zástrčku kabelu nabíječky baterií ze zásuvky.

• Baterii nabíjejte pouze uvnitř, ato vmístech sdobrým prouděním vzduchu amimo dosah slunečního světla. Nenabíjejte baterii venku. Nenabíjejte baterii ve vlhkém prostředí.

• Používejte nabíječku baterií pouze vmístech, kde je teplota vrozsahu5 až 40°C. Nabíječku používejte vdobře větraném, suchém abezprašném prostředí.

• Nevkládejte do chladicích otvorů nabíječky baterií žádné předměty.

• Nepřipojujte svorky nabíječky baterií ke kovovým předmětům, protože by mohlo dojít ke zkratování nabíječky.

• Používejte schválené anepoškozené síťové zásuvky. Zkontrolujte, zda není šňůra nabíječky baterií poškozena. Pokud používáte prodlužovací kabely, zkontrolujte, zda nejsou poškozeny. Bezpečnostní pokyny pro údržbu VÝSTRAHA: Před prováděním údržby výrobku si přečtěte následující varování.

• Před prováděním údržby, kontroly nebo montáže výrobku vyjměte baterii.

• Obsluha smí provádět pouze takové údržbářské aservisní úkony, které jsou popsané vtomto návodu kpoužívání. Před provedením údržby aservisu většího rozsahu se obraťte na servisního prodejce.

• Baterii ani nabíječku baterií nečistěte vodou. Silné čisticí prostředky mohou způsobit poškození plastových dílů.

• Pokud byste neprováděli údržbu, podstatně by se zkrátil životní cyklus výrobku azvýšilo se nebezpečí nehod.

• Kprovádění servisu aoprav je nutné speciální školení, zejména co se týče bezpečnostních zařízení. Pokud není možné po provedení údržby schválit všechny kontroly uvedené vtomto návodu kpoužívání, obraťte se na servisního prodejce. Garantujeme, že jsou pro váš výrobek kdispozici profesionální opravy aservis.

• Používejte pouze originální náhradní díly.

• Při manipulaci se střihacím nástavcem vždy používejte silné rukavice. Nože jsou mimořádně ostré a mohou snadno způsobit zranění. Montáž Montáž držadla ve tvaru „D“

1. Připevněte držadlo ve tvaru „D“ na hřídel mezi

šipky. Neumisťujte držadlo ve tvaru „D“ ani závěsný kroužek na štítek. (Obr. 27)

2. Vsuňte distanční podložku do drážky vdržadle ve

4. Nastavte výrobek do pohodlné polohy.

Sestavení dvoudílného hřídele

1. Otáčením knoflíku povolte spojku. (Obr. 28)

2. Zarovnejte zarážku (A) se šipkou (B) na spojce.

3. Zasuňte hřídel do spojky, až zacvakne na své místo.

4. Řádně dotáhněte knoflík. (Obr. 31)

576 785 - 011 - 11.02.2025Demontáž dvoudílné hřídele

1. Otočením knoflíku o3otáčky nebo více povolte

2. Stiskněte a podržte tlačítko (C).

3. Pevně přidržte konec hřídele, ke kterému je připojen

4. Vytáhněte nástavec ze spojky. (Obr. 33)

Kontrola řezacího zařízení Řezací zařízení obsahuje řezací nástavec akryt řezacího nástavce. VÝSTRAHA: Používejte ochranné rukavice. VÝSTRAHA: Vždy používejte kryt řezacího nástavce, který je doporučený pro řezací nástavec. Viz Technické údaje na strani 583

VÝSTRAHA: Nesprávně upevněný řezací nástavec může způsobit zranění nebo usmrcení. Montáž závěsného kroužku, je-li k dispozici

1. Vložte závěsný kroužek mezi šipky na zadní rukojeti

adržadlo ve tvaru „D“. (Obr. 34) Povšimněte si: Držadlo ve tvaru „D“ nesmí být umístěno na štítku.

2. Nastavte kroužek tak, aby byl výrobek vyvážený

asnadno použitelný. Montáž strunových hlav VÝSTRAHA: Při montáži řezacího nástavce je krajně důležité, aby se řízení hnacího kotouče/pomocné příruby dostalo správně do středového otvoru vřezacím nástavci. Nesprávná montáž řezacího nástavce může způsobit vážné anebo smrtelné zranění osob. VÝSTRAHA: Za žádných podmínek nepracujte se strojem, pokud není řezací nástavec opatřen schváleným bezpečnostním krytem. Další informace naleznete v kapitole Technické údaje. Používání nesprávného nebo vadného krytu může způsobit vážné zranění. Stejně tak pokud chybí držadlo ve tvaru„J“ při použití kovového řezacího nástavce. Montáž ochranného krytu vyžínače pro strunovou hlavu

1. Zavěste ochranný kryt vyžínače(A) na dva háčky

2. Ohněte kryt okolo hřídele azajistěte pomocí

šroubu(L) na druhé straně.

3. Vložte pojistný čep(C) do drážky na hlavě šroubu

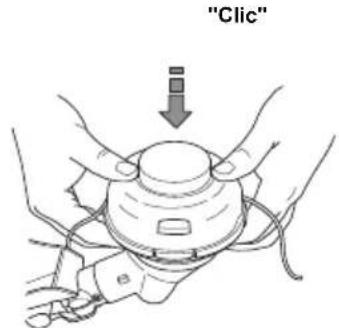

apevně dotáhněte šroub. (Obr. 35) Upevnění strunové hlavy

1. Namontujte hnací kotouč(B) na výstupní hřídel.

2. Pootáčejte výstupním hřídelem, aby se jeden

zotvorů vhnacím kotouči zarovnal sodpovídajícím otvorem ve skříni převodovky.

3. Zasuňte pojistný čep (C) do otvoru tak, aby byla osa

4. Strunovou hlavu(A) připevněte otáčením proti směru

hodinových ručiček. (Obr. 36) Provoz Úvod VÝSTRAHA: Než začnete svýrobkem pracovat, přečtěte si důkladně kapitolu obezpečnosti. Husqvarna Connect Husqvarna Connect je bezplatná aplikace pro mobilní zařízení. Aplikace Husqvarna Connect dodá vašemu výrobku Husqvarna doplňkové funkce.

• Rozšířené informace ovýrobku.

• Informace odílech aservisu anápověda pro tyto položky.

785 - 011 - 11.02.2025 577Jak začít používat aplikaci Husqvarna

1. Stáhněte si aplikaci Husqvarna Connect do svého

3. Při připojování aregistraci výrobku postupujte podle

pokynů vaplikaci Husqvarna Connect. Povšimněte si: Aplikace Husqvarna Connect není dostupná ke stažení na všech trzích. Další informace získáte usvého prodejce poskytujícího servis. Instalace baterie do výrobku VÝSTRAHA: Ve výrobku používejte výhradně originální baterie Husqvarna.

1. Zkontrolujte, zda je baterie plně nabitá.

2. Zatlačte baterii do držáku baterie výrobku. Baterie je

zajištěná na místě, jakmile uslyšíte cvaknutí. (Obr. 37) VAROVÁNÍ: Pokud nelze baterii snadno zasunout do držáku baterie, baterie je špatně vložená. Můžete tím výrobek poškodit.

3. Zkontrolujte, zda je baterie instalovaná správně.

Nabití baterie Povšimněte si: Před prvním použitím baterii nabijte. Nová baterie je nabitá pouze na 30%.

1. Zkontrolujte, zda je baterie suchá.

2. Vložte baterii do nabíječky baterií. (Obr. 38)

Povšimněte si: Baterie anabíječka různých modelů mohou vypadat jinak, ale postup je stejný.

3. Zkontrolujte, zda se na nabíječce rozsvítí zelená

kontrolka nabíjení. To znamená, že je baterie správně připojena knabíječce baterií.

4. Až se rozsvítí všechny kontrolky LED na baterii,

baterie je plně nabitá. (Obr. 39)

5. Při odpojování nabíječky baterií od elektrické

zásuvky tahejte za zástrčku. Netahejte za kabel.

6. Vyjměte baterii znabíječky.

Povšimněte si: Další informace naleznete vnávodech kbaterii aknabíječce baterií. Pracovní poloha

• Výrobek držte pevně oběma rukama.

• Výrobek držte po své pravé straně.

• Řezací nástavec udržujte pod úrovní pasu.

• Udržujte části těla vbezpečné vzdálenosti od horkých povrchů.

• Udržujte části těla vbezpečné vzdálenosti od řezacího nástavce. Před použitím výrobku

• Prohlédněte pracovní oblast, abyste se seznámili stypem terénu ajeho sklonem azjistili, zda se na místě nevyskytují nějaké překážky, například kameny, větve nebo jámy.

• Proveďte celkovou prohlídku výrobku.

• Proveďte bezpečnostní kontroly apostupy údržby aservisu, které jsou uvedeny vtomto návodu.

• Zkontrolujte, zda jsou řádně připevněny všechny kryty, ochranné kryty, rukojeti ařezací zařízení azda nejsou poškozené.

• Zkontrolujte, zda na strunové hlavě akrytu řezacího nástavce není poškození nebo praskliny. Vyměňte strunovou hlavu akryt řezacího nástavce, pokud došlo knárazu nebo jsou na nich praskliny. (Obr. 40) Spuštění výrobku

1. Stiskněte vypínač, dokud se nerozsvítí zelená

kontrolka LED. (Obr. 41)

2. K ovládání rychlosti používejte páčku spínače.

Omezení maximálních otáček pomocí tlačítka režimu Tento výrobek je vybaven tlačítkem režimu. Pomocí tlačítka režimu může obsluha omezit maximální otáčky. Tlačítko režimu má 3úrovně otáček. Nižší úroveň prodlužuje dobu provozu výrobku. Tlačítko režimu má 3úrovně otáček. Nižší úroveň prodlužuje dobu provozu výrobku. Úrovně1 a2 použijte, pokud provoz nevyžaduje plné otáčky/ plný výkon. Pokud provozní podmínky vyžadují plné otáčky/ plný výkon, použijte úroveň3. Nepoužívejte vyšší úroveň, než je nezbytně nutné pro provedení operace.

1. Stisknutím tlačítka režimu nastavíte limit na

maximální otáčky. Zapnutí funkce signalizují bílé kontrolky LED. (Obr. 42)

2. Dalším stisknutím tlačítka režimu zvolíte další

úroveň otáček. Funkce automatického vypnutí Výrobek je vybaven funkcí automatického vypnutí, která vypne výrobek, když jej nepoužíváte déle než 3minuty. Vyžínání trávy strunovou hlavou Vyžínání trávy

1. Držte strunovou hlavu těsně nad úrovní terénu a pod

úhlem. (Obr. 43) Netlačte vyžínací strunu do trávy.

785 - 011 - 11.02.20252. Když sečete trávu vblízkosti předmětů, používejte

80% rychlosti. (Obr. 44) Sečení trávy

1. Zajistěte, aby při sečení byla vyžínací struna

souběžně se zemí. (Obr. 45)

2. Netlačte hlavu vyžínače kzemi. Mohlo by dojít

k poškození podkladu a výrobku.

3. Nedotýkejte se hlavou vyžínače trvale země, mohlo

by dojít kpoškození hlavy.

4. Při pohybu výrobkem ze strany na stranu při sečení

trávy použijte plné otáčky. (Obr. 46) Zajistěte, aby při sečení byla vyžínací struna souběžně se zemí. Odstranění trávy Proud vzduchu zotáčející vyžínací struny lze použít kodstranění trávy zoblasti.

1. Udržujte strunovou hlavu astrunu rovnoběžně se

2. Uveďte výrobek do plných otáček.

3. Pohybujte strunovou hlavou ze strany na stranu

aodstraňte tak trávu. VÝSTRAHA: Vyčistěte kryt strunové hlavy po každé montáži nové vyžínací struny, aby se eliminovalo nevyvážení azabránilo vibracím vrukojetích. Proveďte také kontrolu ostatních dílů strunové hlavy avpřípadě potřeby ji vyčistěte. Zastavení výrobku

1. Uvolněte páčku spínače nebo pojistku páčky

2. Stiskněte vypínač. (Obr. 47)

3. Stiskněte uvolňovací tlačítka na baterii avyjměte

baterii. (Obr. 48) Údržba Úvod VÝSTRAHA: Před prováděním jakékoli údržby je třeba, abyste si přečetli aporozuměli kapitole bezpečnosti. Plán údržby VÝSTRAHA: Před prováděním údržby vyjměte baterii. Níže je uveden seznam kroků údržby, které musíte provést na výrobku. Kromě údržby uvedené vplánu údržby nechte pravidelně provádět servis výrobku vautorizovaném servisu Husqvarna. Informace oservisních intervalech vám sdělí autorizovaný servis Husqvarna. Údržba Denně Týdně Měsíčně Očistěte vnější povrch výrobku suchým hadříkem. Nepoužívejte vodu. X Zkontrolujte, že vypínač funguje správně anení poškozený. X Zkontrolujte správnou funkci páčky spínače apojistky páčky spínače zhlediska bezpečnosti.

Zkontrolujte, zda fungují všechny ovládací prvky azda nejsou poškozené. X Udržujte rukojeti suché, čisté abez zbytků oleje amaziva. X Zkontrolujte, zda není sekací nástavec poškozený. Poškozený sekací nástavec je nutné vyměnit.

Zkontrolujte, zda není kryt sekacího nástavce poškozený. Poškozený kryt seka- cího nástavce je nutné vyměnit.

Zkontrolujte, zda jsou šrouby amatice dotažené. X Zkontrolujte, zda fungují tlačítka pro uvolnění baterie na baterii azda drží baterii ve výrobku.

Zkontrolujte, zda není baterie poškozená. X

785 - 011 - 11.02.2025 579Údržba Denně Týdně Měsíčně

Zkontrolujte, zda je baterie nabitá. X Zkontrolujte, zda není poškozená nabíječka baterií azda funguje správně. X Zkontrolujte všechny kabely, spojky akonektory. Zkontrolujte, zda nejsou poško- zené aznečištěné.

Zajistěte, aby úhlová převodovka byla správně naplněna mazivem, viz část Ma- zání úhlové převodovky na strani 580 . Pokud ne, použijte mazivo na úhlové převodovky Husqvarna.

Zkontrolujte spojení mezi baterií avýrobkem. Zkontrolujte spojení mezi baterií anabíječkou baterií.

Čištění výrobku, baterie anabíječky baterií

1. Po použití vyčistěte výrobek suchou utěrkou.

2. Vyčistěte baterii anabíječku baterií suchou utěrkou.

Udržujte v čistotě vodicí kolejničky baterie.

3. Před vložením baterie do nabíječky baterií nebo

výrobku zkontrolujte, zda jsou svorky na baterii anabíječce baterií čisté. Mazání úhlové převodovky

1. Demontujte sekací zařízení.

2. Umístěte výrobek tak, aby byla zátka maziva

3. Odšroubujte zátku maziva. (Obr. 49)

4. Podívejte se do otvoru pro zátku maziva aotočte

hnací hřídelí. Mazivo (A) musí být vzákrytu shorní plochou ozubení (B). (Obr. 50)

5. Pokud je maziva málo, doplňte úhlovou převodovku

mazivem na úhlové převodovky Husqvarna. Mazivo na úhlové převodovky doplňujte pomalu, průběžně otáčejte hnací hřídelí amazivo doplňte na správnou úroveň (B). VAROVÁNÍ: Nesprávné množství maziva může způsobit poškození úhlové převodovky.

6. Našroubujte zpět zátku maziva.

Dvoudílný hřídel Po každých 30hodinách provozu naneste na konec hnací hřídele mazivo. Při nedostatečném nebo nepravidelném mazání hrozí nebezpečí, že se konce hnacího hřídele (drážkovaný spoj) u dvoudílných modelů zadřou. (Obr. 51) Odstraňování problémů Klávesnice LED displej Možné závady Možná akce Začne blikat zelená LED kontrol-

Nízké napětí baterie. Nabijte baterii. Bliká červená kontrolka LED. Přetížení. Sekací nástavec je zaseknutý. Deaktivujte výrobek. Vyjměte baterii. Odstraňte ze seka- cího nástavce nežádoucí materiály. Odchylka teploty. Nechte výrobek vychladnout. Spouštěč a aktivační tlačítko stis- kněte současně. Uvolněte páčku spínače adojde kaktivaci zařízení. Výrobek nestartuje. Znečištěné konektory baterie. Očistěte konektory baterie stlačeným vzdu- chem nebo měkkým kartáčem. 580 785 - 011 - 11.02.2025LED displej Možné závady Možná akce Chybová kontrolka LED svítí čer- veně. Výrobek vyžaduje servis. Obraťte se na servisního pracovníka. Baterie 40-B140X, 40-B220X, 40-B330X

Příznaky Příčina Akce Bliká chybová kontrolka na baterii. Baterie je vybitá. Nabijte baterii. Vysoké zatížení vkombinaci svelmi nízkou teplotou baterie. Zahřejte baterii. Například ji přesuňte dovnitř nebo používejte výrobek při nízké rychlosti, dokud se baterie ne- zahřeje. Baterie nefunguje. Bylo dosaženo li- mitu provozního rozsahu baterie. Vyjměte baterii zvýrobku. Nechte ba- terii odpočinout apoté stiskněte tla- čítko ukazatele stavu baterie. Svítí kontrolka teploty baterie. Baterie je příliš studená nebo příliš horká pro použití. Baterii uchovávejte při okolních teplo- tách −10až 40°C. Když má baterie správnou teplotu, lze ji znovu použít. Bliká kontrolka teploty baterie. Baterie se blíží ke svým teplotním li- mitům. Snižte rychlost /nebo zatížení. Pro optimální výkon udržujte baterii vpo- žadované teplotě vrozmezí 10 až 30°C. Během nabíjení svítí kontrolka teplo- ty baterie. Teplotní odchylka, baterie je příliš studená nebo příliš horká pro nabíje- ní. Nechte baterii vychladnout nebo ji přesuňte do interiéru, aby se zahřá- la. Když má baterie správnou teplo- tu, lze ji znovu nabít. Nabíječku pou- žívejte pouze při okolních teplotách vrozsahu 5až 40°C. Uchovávej- te nabíječku mimo dosah slunečních paprsků. Pokud problém přetrvává, kontaktujte svého prodejce. Rozsvítí se chybová kontrolka bate- rie. Ubaterie došlo ke kritické chybě. Obraťte se na svého prodejce. Nabíječka baterií 40-C500X, 40-C750X

Příznaky Možné závady Možné řešení

Řešení problémů ujiných modelů baterií se může lišit. Přečtěte si informace opoužívání baterie vnávodu kpoužívání baterie. Používejte výhradně schválené baterie Husqvarna.

Řešení problémů ujiných modelů nabíječek se může lišit. Přečtěte si informace opoužívání nabíječky vnávodu kpoužívání nabíječky. Používejte výhradně schválené nabíječky Husqvarna.

785 - 011 - 11.02.2025 581Kontrolka nabíjení na nabíječce

svítí žlutě. Chybová kontrolka na baterii bli- ká nebo svítí kontrolka teploty baterie. Teplotní odchylka– baterie je příliš stude- ná nebo příliš horká pro použití nebo na- bíjení. Pokud je baterie příliš horká, ponechte ji připojenou kna- bíječce. Vestavěný ventilátor vnabíječce snižuje teplotu baterie. Pokud má baterie doporučenou teplotu, nabíjení se spustí automaticky. Pokud je baterie příliš studená, přesuňte ji dovnitř. Po- kračujte vnabíjení, jakmile baterie bude mít doporuče- nou teplotu. Dodržujte teplotní rozsah pro provoz, viz návod kpouží- vání nabíječky. Uchovávejte nabíječku mimo dosah slu- nečních paprsků. Pokud problém přetrvává, kontaktujte svého prodejce. Kontrolka nabíjení na nabíječce svítí žlutě. Chybová kontrolka na baterii svítí. Ubaterie došlo ke kritické chybě. Obraťte se na svého prodejce. Kontrolka nabíjení na nabíječce svítí červeně. Unabíječky došlo ke kritické chybě. Obraťte se na svého prodejce. Přeprava, skladování a likvidace Přeprava askladování

• Dodané Li-ion baterie podléhají požadavkům legislativy onebezpečném zboží.

• Dodržujte zvláštní požadavky uvedené na obalu aoznačení pro komerční přepravu, platí ipro třetí strany adopravce.

• Než odešlete výrobek, promluvte si sosobou speciálně vyškolenou ohledně manipulace snebezpečnými materiály. Dodržujte platné celostátní předpisy.

• Před vložením baterie do obalu zalepte rozpojené kontakty páskou. Vložte baterii do obalu azajistěte ji proti pohybu.

• Před přepravou nebo uskladněním vyjměte baterii.

• Uložte baterii anabíječku baterií na místo, které je suché achráněné před vlhkostí amrazem.

• Neskladujte baterii vmístech, kde může docházet kvýbojům statické elektřiny. Neskladujte baterii vkovovém obalu.

• Baterii skladujte na místě, kde je teplota vrozsahu 5 až 25°C amimo přímé sluneční světlo.

• Nabíječku baterií skladujte na místě, kde je teplota vrozsahu 5 až 45°C amimo přímé sluneční světlo.

• Nabíječku baterií používejte pouze při okolních teplotách vrozsahu 5 až 40°C.

• Před dlouhodobým uskladněním se ujistěte, že je baterie nabitá na 30 až 50%.

• Uložte baterii anabíječku baterií do uzavřené asuché místnosti.

• Skladujte baterii mimo nabíječku baterií. Nedovolte, aby se děti nebo neoprávněné osoby dotýkaly zařízení. Uchovávejte zařízení na místě, které lze uzamknout.

• Před dlouhodobým skladováním výrobku jej vyčistěte aproveďte kompletní údržbu.

• Před přepravou auskladněním umístěte na výrobek přepravní kryt pro prevenci zranění apoškození.

• Během přepravy musí být výrobek bezpečně upevněný. Likvidace baterie, nabíječky baterií avýrobku Symboly na produktu nebo obalu znamenají, že tento produkt není domácí odpad. Odevzdejte jej ve stanici pro recyklaci elektrických aelektronických zařízení. To pomůže eliminovat nebezpečí poškození životního prostředí azdraví osob. Další informace o možnostech recyklace vašeho produktu získáte od místních úřadů, služby svozu domovního odpadu nebo prodejce. 582 785 - 011 - 11.02.2025Technické údaje Technické údaje 325iLK spolu sTAB850 Motor Typ motoru BLDC (bezkomutátorový) 36V Otáčky výstupního hřídele, 1/min 5800 Šířka sečení, mm 420 Hmotnost Hmotnost bez baterie, kg 3,8 Emise hluku

Hladina akustického výkonu, změřená dB (A) 95 Hladina akustického výkonu, zaručená L

Ekvivalentní hladina akustického tlaku vúrovni uší obsluhy, změřená podle normy EN 62841-1, dB(A): Vybaven strunovou hlavou (originální) 92 Úrovně vibrací

Hladiny vibrací vrukojetích, měřené podle normy EN 62841-1, m/s

Vybaven strunovou hlavou (originální), levá/pravá 2,1/3,9 Schválené baterie Baterie BLi200 40-B220X Typ Lithium-iontová Lithium-iontová Kapacita baterie, Ah 5,2 6 Jmenovité napětí, V 36 36

Emise hluku do okolního prostředí měřené jako akustický výkon (LWA) vsouladu se směrnicí 2000/14/ES. Uváděná hladina akustického výkonu pro stroj byla měřena soriginálním sekacím nástavcem, který generuje nejvyšší hladinu. Rozdíl mezi garantovaným aměřeným akustickým výkonem je vtom, že garantovaný akustický výkon rovněž zahrnuje rozptyl výsledků měření arozdíly mezi různými stroji téhož modelu podle Směrnice 2000/14/ES.

Uváděná data pro hladinu akustického tlaku pro stroj mají typickou statistickou odchylku (standardní odchyl- ku) 3dB(A), která byla měřena soriginálním řezacím nástavcem generujícím nejvyšší hladinu.

Uváděná data oúrovni vibrací mají typickou statistickou odchylku (standardní odchylku) 2m/s

. Pro srovná- ní hladiny vibrací akumulátorových výrobků avýrobků se spalovacím motorem použijte kalkulačku vibrací: https://www.husqvarna.com/cz/sluzby-reseni/kalkulacka-vibraci/.

785 - 011 - 11.02.2025 583Baterie BLi200 40-B220X

Hmotnost, kg (lb) 1,3 (2,9) 1,4 (3,1) Schválené nabíječky baterií Nabíječka baterií QC330 40-C500X Vstupní napětí, V 100–240 100–240 Frekvence, Hz 50–60 50–60 Výkon, W 330 500 Příslušenství Příslušenství Schválené příslušenství Typ příslušenství Kryt řezacího nástavce, obj.číslo Vyžínací struna Ø2,0–2,4mm Vyžínací struna Whisper, max. Ø 2,4mm Strunová hlava T25 (vyžínací struna Whisper, max. Ø 2,4mm) 597 01 62-01 T35 (vyžínací struna Whisper, max. Ø 2,4mm) 597 01 62-01 Nástavce Schválené nástavce Číslo ná- stavce

Pro pou- žití s Nástavec svyžínačem TAB850 325iLK Nástavec křovinořezu BCA850 1 1–10 325iLK Nástavec foukače BA101 11 11–20 325iLK Nástavec se zarovnávačem okrajů trávníků ECA850 21 21–30 325iLK Nástavec se zarovnávačem okrajů trávníků ESA850 22 21–30 325iLK Nástavec plotostřihu HA860 32 31–40 325iLK Nástavec vyvětvovací pily na tyči PAX730 41 41–50 325iLK

Toto je specifické číslo schváleného nástavce vrámci skupiny nástavců.

Schválené nástavce jsou rozděleny do skupin nástavců. Každá skupina nástavců má podobné prvky aštítky. 584 785 - 011 - 11.02.2025Schválené nástavce Číslo ná- stavce

Pro pou- žití s Nástavec vyvětvovací pily na tyči PAX1100 42 41–50 325iLK Nástavec pily PA1100 43 41–50 325iLK Nástavec zametače SR600‐2 51 51–60 325iLK Nástavec se štětinovým kartáčem BR600 52 51–60 325iLK Nástavec odmechovače DT600 53 51–60 325iLK Nástavec kultivátoru CA230 54 51–60 325iLK Nástavec na odstraňování plevele RA850 2 1–10 525iLK

Toto je specifické číslo schváleného nástavce vrámci skupiny nástavců.

Schválené nástavce jsou rozděleny do skupin nástavců. Každá skupina nástavců má podobné prvky aštítky.

785 - 011 - 11.02.2025 585Prohlášení oshodě

Prohlášení oshodě EU Společnost Husqvarna AB, SE-561 82 Huskvarna, Švédsko, tel.: +46-36-146500, na svou výhradní odpovědnost prohlašuje, že výrobek: Popis Akumulátorový vyžínač Značka Husqvarna Typ/Model 325iLK+TAB850 Identifikace Výrobní čísla od roku 2024 adále je zcela ve shodě snásledujícími směrnicemi apředpisy EU: Směrnice/předpis Popis 2006/42/ES „ostrojních zařízeních“ 2014/30/EMC „oelektromagnetické kompatibilitě“ 2011/65/EU „ozakázaných látkách“ 2000/14/ES „ovenkovním hluku“ aže byly použity následující normy nebo technické specifikace: EN ISO 12100:2010, EN

61000-6-3:2007+A1:2011, EN 61000-6-1:2016, EN IEC 63000:2018. Institut SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden provedl dobrovolnou typovou zkoušku podle dodatku IX směrnice 2006/42/ES. Č. certifikátu: SEC/24/2593. Oznámený subjekt: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden rovněž ověřil shodu spřílohouVI směrnice Evropského parlamentu aRady 2000/14/ES. Číslo certifikátu: 01/1610/013. Informace oemisích hluku najdete včásti Technické údaje na strani 583

Huskvarna, 2024-06-12 Stefan Holmberg, ředitel výzkumu avývoje, management technologií, Husqvarna AB Osoba odpovědná za technickou dokumentaci 586 785 - 011 - 11.02.2025"Clic"
