BRUKSANVISNING 325iLK HUSQVARNA

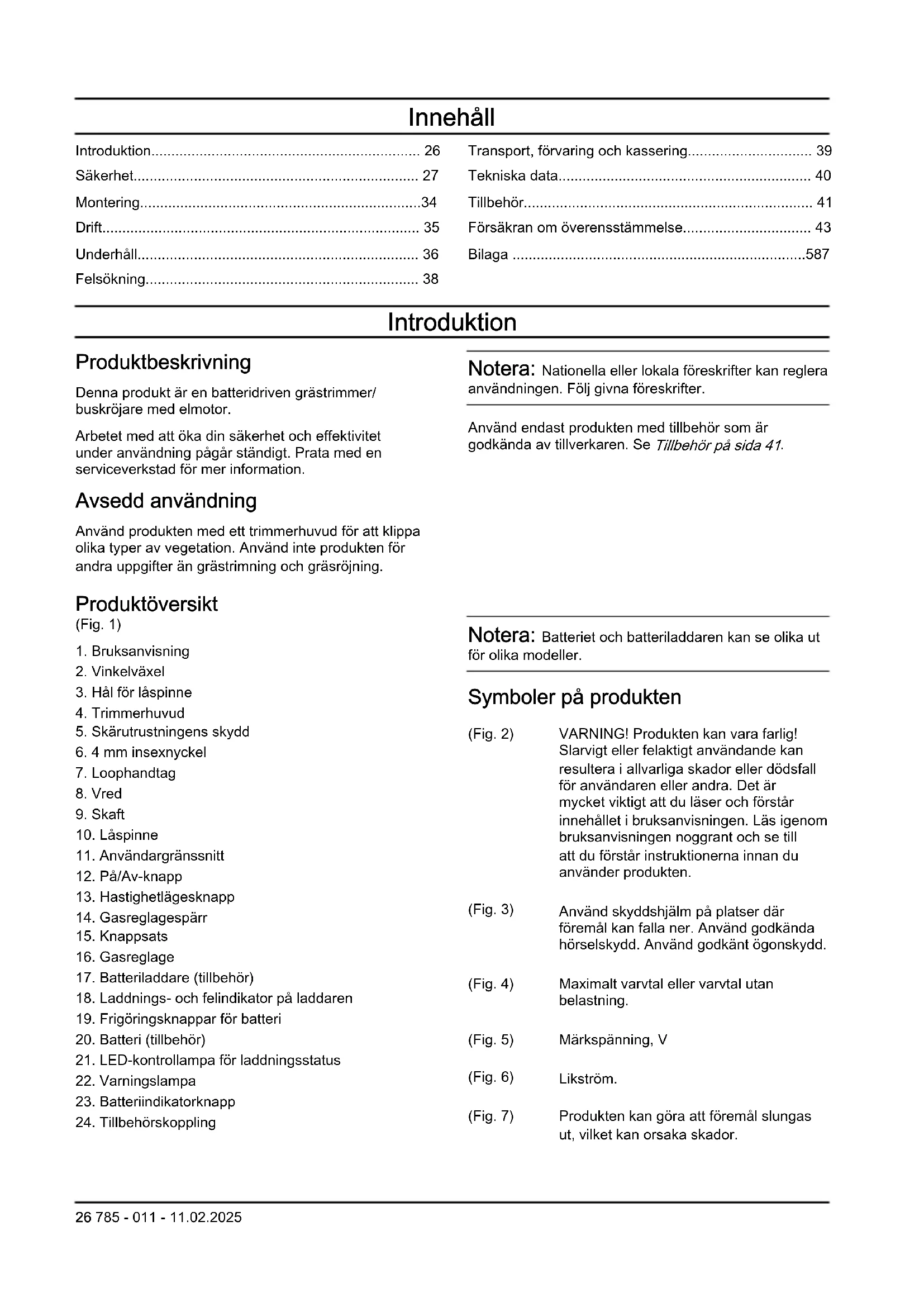

785 - 011 - 11.02.2025 25Innehåll

• Introduktion p. 26
• Säkerhet p. 27
• Montering p. 34
• Drift p. 35
• Underhåll p. 36
• Felsökning p. 38
• Transport, förvaring och kassering p. 39
• Tekniska data p. 40
• Tillbehör p. 41
• Försäkran om överensstämmelse p. 43
• Bilaga Introduktion Produktbeskrivning Denna produkt är en batteridriven grästrimmer/ buskröjare med elmotor. Arbetet med att öka din säkerhet och effektivitet under användning pågår ständigt. Prata med en serviceverkstad för mer information. Avsedd användning Använd produkten med ett trimmerhuvud för att klippa olika typer av vegetation. Använd inte produkten för andra uppgifter än grästrimning och gräsröjning. Notera: Nationella eller lokala föreskrifter kan reglera användningen. Följ givna föreskrifter. Använd endast produkten med tillbehör som är godkända av tillverkaren. Se Tillbehör på sida 41 p. 587

Produktöversikt (Fig. 1)

5. Skärutrustningens skydd

11. Användargränssnitt

18. Laddnings- och felindikator på laddaren

21. LED-kontrollampa för laddningsstatus

Notera: Batteriet och batteriladdaren kan se olika ut för olika modeller. Symboler på produkten (Fig. 2) VARNING! Produkten kan vara farlig! Slarvigt eller felaktigt användande kan resultera i allvarliga skador eller dödsfall för användaren eller andra. Det är mycket viktigt att du läser och förstår innehållet i bruksanvisningen. Läs igenom bruksanvisningen noggrant och se till att du förstår instruktionerna innan du använder produkten. (Fig. 3) Använd skyddshjälm på platser där föremål kan falla ner. Använd godkända hörselskydd. Använd godkänt ögonskydd. (Fig. 4) Maximalt varvtal eller varvtal utan belastning. (Fig. 5) Märkspänning, V (Fig. 6) Likström. (Fig. 7) Produkten kan göra att föremål slungas ut, vilket kan orsaka skador. 26 785 - 011 - 11.02.2025(Fig. 8) Använd endast icke-metallisk flexibel skärutrustning, dvs. trimmerhuvuden med trimmerlina. (Fig. 9) Produkten överensstämmer med gällande EG-direktiv. (Fig. 10) Använd godkända skyddshandskar. (Fig. 11) Använd kraftiga halksäkra kängor. (Fig. 12) Koppla bort batteriet före underhåll. (Fig. 13) Symbolen på produkten eller dess förpackning indikerar att denna produkt ej kan hanteras som hushållsavfall. Denna produkt ska överlämnas till lämplig återvinningsstation. (Fig. 14) Produkten har skydd mot vattenstänk. (Fig. 15) Håll alla delar av din kropp borta från de heta ytorna. (Fig. 16) Miljömärkning för bulleremission enligt EU- (inklusive lagstiftning för New South Wales) och brittiska direktiv och bestämmelser. Produktens garanterade ljudeffektnivå anges i Tekniska data på sida 40 och på etiketten. ååååvvxxxx Typskylten visar serienumret. yyyy är produktionsåret, ww är produktions- veckan och xxxx är sekvensnumret. (Fig. 17) Håll ett avstånd på minst 15m till personer och djur vid an- vändning av produkten. Notera: Övriga symboler/dekaler på produkten avser specifika krav för certifieringar på andra kommersiella marknader. Tillverkare Husqvarna AB Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: +46-36-146500 Produktskada Vi ansvarar inte för skador på vår produkt om:

• produkten repareras felaktigt

• produkten repareras med delar som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten har ett tillbehör som inte kommer från tillverkaren eller inte har godkänts av tillverkaren

• produkten inte repareras vid ett godkänt servicecenter eller av en godkänd person. Support Om du vill ha support för produkten går du till avsnittet Support på www.husqvarna.com för att få tillgång till instruktioner, felsökningsguider eller för att använda Husqvarna Self-Service och produktassistenten (om sådan finns på din marknad). Prata med en Husqvarna- serviceverkstad om du vill ha mer support för produkten. Säkerhet Säkerhetsdefinitioner Varningar, försiktighetsåtgärder och anmärkningar används för att betona speciellt viktiga delar i bruksanvisningen. VARNING: Används om det finns risk för skador eller dödsfall för användaren eller kringstående om anvisningarna i bruksanvisningen inte följs. OBSERVERA: Används om det finns risk för skada på produkten, annat material eller det angränsande området om anvisningarna i bruksanvisningen inte följs. Notera: Används för att ge mer information som är nödvändig i en viss situation. Allmänna maskinsäkerhetsvarningar VARNING: Gå igenom alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer maskinen. Om du inte följer instruktionerna nedan kan det leda till elektriska stötar, brand och/eller allvarliga skador.

• Spara alla varningar och instruktioner som referens. I varningarna syftar begreppet ”maskin” på en maskin som antingen är ansluten till en strömkälla (med sladd) eller drivs av batteri (sladdlöst). Säkerhet i arbetsområdet

• Arbetsområdet ska hållas välordnat och väl belyst. I röriga eller mörka arbetsområden händer det lätt olyckor.

785 - 011 - 11.02.2025 27• Använd inte maskiner i explosiva miljöer, t.ex. där

det förekommer brandfarliga vätskor, gaser eller damm.Maskiner skapar gnistor som kan antända damm och ångor.

• Håll barn och personer i närheten på avstånd när du använder en maskin. Om du blir distraherad kan du tappa kontrollen. Elsäkerhet

• Maskinens kontakter måste passa i uttaget. Förändra aldrig kontakten på något sätt. Använd inga adapterkontakter med jordade maskiner. Oförändrade stickproppar och motsvarande vägguttag minskar riskerna för elektriska stötar.

• Undvik kroppskontakt med jordade ytor, t.ex. rörledningar, värmeelement, spisar och kylskåp. Risken för elektriska stötar ökar om kroppen är jordad.

• Utsätt inte maskiner för regn eller våta förhållanden. Om vatten tränger in i en maskin ökar risken för elektriska stötar.

• Använd inte sladden på fel sätt. Använd inte sladden för att bära eller dra maskinen eller för att koppla ur produkten från eluttaget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektrisk stöt.

• När du använder en maskin utomhus ska du även använda en förlängningssladd för utomhusbruk. Om du använder en sladd för utomhusbruk minskar risken för elektriska stötar.

• Om det är oundvikligt att köra en maskin i en fuktig miljö ska du använda en jordfelsbrytare (RCD). Med jordfelsbrytare minskar risken för elektriska stötar. Personligt skydd

• Var på din vakt, var uppmärksam på vad du gör och använd sunt förnuft när du använder en maskin. Använd inte en maskin om du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblick av ouppmärksamhet när du använder maskiner kan leda till allvarlig personskada.

• Använd personlig skyddsutrustning. Använd alltid ögonskydd. Lämplig skyddsutrustning som ansiktsmask, halkfria skyddsskor, hjälm och hörselskydd minskar risken för personskador.

• Förhindra oavsiktlig start. Se till att strömbrytaren är frånslagen innan du ansluter maskinen till en strömkälla och/eller ett batteripack samt innan du tar upp eller bär maskinen. Risken för olyckor är stor om du bär maskiner med fingret på strömbrytaren eller tillför ström till maskiner med strömbrytaren påslagen.

• Ta bort eventuella justeringsnycklar eller skiftnycklar innan du slår på maskinen. Skiftnycklar som lämnas kvar i maskinens rörliga delar kan orsaka personskada.

• Sträck dig inte för långt. Ha alltid stadigt fotfäste och god balans. Det ger dig större kontroll över maskinen i oväntade situationer.

Använd ordentliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder borta från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.

• Om det finns anordningar för anslutning av enheter för uppsamling av damm ska du se till att dessa är ordentligt anslutna och att de används på rätt sätt. Dammuppsamling kan minska dammrelaterad fara.

• Tillåt inte dig själv att bli för avslappnad, även om du har erfarenhet av regelbunden användning av maskiner, så att du börjar strunta i maskinsäkerheten. En slarvig handling kan orsaka allvarlig skada på mindre än en sekund. Användning och skötsel av maskinen

• Använd inte onödig kraft. Använd den maskin som är rätt för aktuellt syfte. Med rätt maskin utför du ett bättre och säkrare jobb med den hastighet som maskinen är utformad för.

• Använd inte maskinen om du inte kan starta och stänga av den med strömbrytaren. Maskiner som inte kan regleras med strömbrytaren är farliga och måste repareras.

• Koppla bort kontakten från strömkällan och/eller ta bort batteriet (om det kan tas bort) innan du gör några justeringar, byter tillbehör eller förvarar maskiner. Sådana förebyggande säkerhetsåtgärder minskar risken för att maskinen startas oavsiktligt.

• Förvara maskiner utom räckhåll för barn när de inte används. Se till att personer som inte tidigare har hanterat maskinerna eller som inte har läst instruktionerna inte använder dem. Maskiner är farliga om de används av ovana användare.

• Underhåll maskiner och tillbehör. Kontrollera att rörliga delar ligger i linje och inte kärvar. Kontrollera även om det finns skadade delar eller om det föreligger andra förhållanden som kan påverka maskinens funktion. Om maskinen är skadad ska den repareras innan den används igen. Många olyckor sker på grund av att rätt underhåll inte har utförts på maskinerna.

• Håll skärverktyg vassa och rena. Kapmaskiner med vassa eggar som underhålls på rätt sätt kärvar mer sällan och är lättare att styra.

• Använd maskinen, tillbehören och delarna enligt de här instruktionerna. Tänk på att ta hänsyn till arbetsförhållandena och det arbete som ska utföras. Användning av maskinen för andra syften än de avsedda kan resultera i en farlig situation.

• Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor innebär att det inte är säkert att hantera och styra maskinen i oväntade situationer. Använda och underhålla batteridrivna verktyg

• Ladda endast upp med den laddare som anges av tillverkaren. En laddare som är lämplig för en typ av batteripack kan utgör en brandrisk när den används med ett annat batteripack.

785 - 011 - 11.02.2025• Använd endast elverktyg med särskilt avsedda

batteripack. Användning av andra batterier kan innebära risk för skada och brand.

• När batteriet inte används ska du hålla det borta från andra metallföremål, som gem, mynt, nycklar, spikar, skruvar och andra små metallföremål, som kan skapa en anslutning mellan kontakterna. Kortslutning av batteriets kontakter kan orsaka brännskador eller brand.

• Vid felaktig användning kan vätska spruta ut från batteriet. Undvik kontakt. Om kontakt inträffar av misstag ska du skölja med vatten. Om du får vätska i ögonen ska du kontakta vården. Vätska som sprutar ut från batteriet kan orsaka irritation eller sveda.

• Använd inte ett batteripack eller ett verktyg som är trasigt eller modifierat. Skadade eller modifierade batterier kan uppvisa oförutsägbart beteende vilket kan leda till brand, explosion eller risk för skada.

• Utsätt inte ett batteripack eller ett verktyg för brand eller extrema temperaturer. De kan explodera om de utsätts för eld eller temperaturer över 130°C.

• Följ alla anvisningar för laddning och ladda inte batteripacket eller verktyget utanför det temperaturintervall som anges i instruktionerna. Felaktig laddning eller temperaturer utanför det specificerade intervallet kan skada batteriet och öka risken för brand. Service

• Låt en kvalificerad reparatör, som endast använder identiska reservdelar, serva din maskin. På så sätt garanterar du att säkerheten för din maskin upprätthålls.

• Utför aldrig underhåll på skadade batteripack. Underhåll på batteripack bör endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsvarningar för grästrimmer, röjsåg och busksåg

• Använd inte maskinen i dåligt väder, i synnerhet inte vid risk för blixtnedslag. Det minskar risken att träffas av blixten.

• Kontrollera om det finns vilda djur i området där maskinen ska användas. Vilda djur kan skadas av maskinen under drift.

• Kontrollera noga området där maskinen ska användas och ta bort alla stenar, kvistar, kablar, ben och andra främmande föremål. Utslungade föremål kan orsaka personskador.

• Innan du använder maskinen ska du alltid inspektera den visuellt för att kontrollera att klingan eller kniven, och kling- eller knivenheten inte är skadade. Skadade delar ökar skaderisken.

• Följ anvisningarna för byte av tillbehör. Felaktigt åtdragna klingmuttrar eller -bultar kan antingen skada klingan eller leda till att den lossnar.

• Klingans märkvarvtal måste vara minst lika med det maximala varvtalet som anges på maskinen. Klingor som går snabbare än deras märkvarvtal kan gå sönder och flyga isär.

• Använd ögon-, öron-, huvud- och handskydd. Lämplig skyddsutrustning minskar personskador på grund av skräp som slungas ut eller oavsiktlig kontakt med trimmerlinan eller klingan.

• Ha alltid skyddsskor på när du använder maskinen. Använd aldrig maskinen barfota eller med öppna sandaler. Detta minskar risken för skador på fötterna orsakade av den rörliga klingan, linan eller kniven.

• Ha alltid på dig långbyxor när du använder maskinen. Exponerad hud ökar risken för skador från utkastade föremål.

• Håll kringstående personer på avstånd när du använder maskinen. Skräp som slungas iväg kan orsaka allvarliga personskador.

• Använd alltid båda händerna när du använder maskinen. Om du håller maskinen med båda händerna undviker du att förlora kontrollen över den.

• Håll endast maskinen i de isolerade greppytorna eftersom trimmerlinan eller klingan kan komma i kontakt med dolda ledningar. Om trimmerlinan eller klingan kommer i kontakt med en strömförande ledning kan maskinens metalldelar strömsättas och ge användaren en elektrisk stöt.

• Stå alltid stadigt och använd endast maskinen när du står på marken. Hala eller instabila ytor kan få dig att tappa balansen eller kontrollen över maskinen.

• Använd inte maskinen i för branta lutningar. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.

• När du arbetar i lutningar ska du alltid stå stadigt, alltid arbeta tvärs över lutningen snarare än uppifrån och ner och vara oerhört försiktig när du byter riktning. Detta minskar risken för att du tappar kontrollen, halkar eller ramlar, som kan resultera i personskador.

• Håll alla kroppsdelar borta från kniven, linan eller klingan när maskinen är i drift. Innan du startar maskinen ska du se till att kniven, linan eller klingan inte kommer i kontakt med något. Ett ögonblick av ouppmärksamhet när du använder maskinen kan leda till allvarlig personskada på dig och andra.

• Kör inte maskinen över midjehöjd. Detta hjälper till att förhindra oavsiktlig kontakt med klingan eller kniven och ger ökad kontroll över maskinen i oväntade situationer.

• När du sågar snårskog och ungträd som är spända ska du se upp för återfjädring. När spänningen i träfibrerna frigörs kan grenen eller trädet träffa användaren eller göra att maskinen blir okontrollerbar.

• Var mycket försiktig när du kapar snårskog och ungträd. Smala växtdelar kan fastna i klingan och piska mot dig eller få dig ur balans.

• Behåll kontrollen över maskinen och rör inte vid knivar, linor eller klingor och andra farliga rörliga delar medan de fortfarande är i rörelse. Detta

785 - 011 - 11.02.2025

29minskar risken för skador som orsakas av rörliga delar.

• När du tar bort material som har fastnat eller utför service på maskinen måste du se till att strömbrytaren är avstängd och att batteriet är borttaget. Om maskinen startar när du tar bort material som har fastnat eller när du utför service kan du skada dig allvarligt.

• Se till att maskinen är avstängd när du bär den och håll den borta från kroppen. Korrekt hantering av maskinen minskar risken för oavsiktlig kontakt med den rörliga klingan, linan eller kniven.

• Vid transport eller förvaring av maskinen ska kåpan alltid monteras på metallblad. Korrekt hantering av maskinen minskar risken för oavsiktlig kontakt med klingan.

• Använd endast knivar, linor, skärhuvuden och klingor som specificerats av tillverkaren. Felaktiga reservdelar kan orsaka haveri och skador.

• När du tar bort material som har fastnat eller utför service på maskinen måste du se till att strömbrytaren är avstängd och att batteriet är borttaget.Om maskinen startar när du tar bort material som har fastnat eller när du utför service kan du skada dig allvarligt. Orsaker till kast och relaterade varningar

• Kast är när maskinen plötslig rör sig i sidled, framåt eller bakåt, vilket kan inträffa när klingan fastnar eller kommer i kontakt med ett föremål som en trästump. Det kan vara så kraftigt att maskinen och/ eller den som använder den kastas åt något håll, och kan göra att användaren tappar kontrollen över maskinen. Kast och relaterade risker kan undvikas om nedanstående försiktighetsåtgärder vidtas.

• Håll ett stadigt grepp med båda händerna på maskinen och placera armarna så att de parerar eventuella kast. Se till att du står på maskinens vänstra sida. Kast kan öka skaderisken på grund av att maskinen rör sig oväntat. Kast kan kontrolleras av användaren om rätt försiktighetsåtgärder vidtas.

• Om klingan av någon anledning fastnar eller när du avbryter ett snitt stänger du av maskinen och håller den stilla i materialet tills klingan stannar helt. Medan klingan kärvar ska du aldrig försöka ta bort maskinen från materialet eller dra maskinen bakåt medan klingan är i rörelse, annars kan detta orsaka kast. Undersök och vidta korrigerande åtgärder för att eliminera orsaken till att klingan kärvar.

• Använd inte en slö eller skadad klinga. Slöa eller skadade klingor ökar risken för att fastna i ett föremål, vilket resulterar i kast.

• Se till att alltid ha god sikt över det material som kapas. Sannolikheten för kast ökar i områden där det är svårt att se materialet som beskärs.

• Om du närmar dig en annan person när du använder maskinen ska du stänga av den. Vid kast finns det en ökad risk för skador på andra personer som träffas av den rörliga klingan. Annan allmän säkerhetsinformation

• Vid förflyttning till annat område ska produkten inaktiveras. Ta alltid bort batteriet när produkten lämnas över till en annan person.

• Ställ aldrig ner produkten om du inte har inaktiverat den och tagit ur batteriet. Lämna inte produkten utan uppsikt när den är påslagen.

• Skärverktyget stannar inte omedelbart efter att produkten stängs av.

• Klingan ska ha stannat helt när brytarreglaget har återgått till det ursprungliga läget.

• När produkten har utsatts för stötar reparerar du eventuellt slitage och skador innan du använder den.

• Om någonting fastnar i skärutrustningen när du använder produkten ska du stoppa och avaktivera produkten. Se till att skärutrustningen stannar helt. Ta bort batteriet innan du rengör, kontrollerar eller reparerar produkten och skärutrustningen.

• Kontrollera produkten före användning. Se Säkerhetsanordningar på produkten på sida 32 och Underhåll på sida 36 . Använd inte en skadad produkt. Utför de säkerhets-, underhålls- och serviceinstruktioner som beskrivs i denna bruksanvisning.

• En felaktig skärutrustning kan öka risken för olyckor.

• Kontrollera växeln med avseende på smuts och sprickor. Ta bort gräs och löv från växeln med hjälp av en borste. Handskar ska användas när det behövs.

• Se alltid till att ventilationsöppningarna är fria från skräp.

• Kontrollera att trimmerhuvudet sitter fast ordentligt på trimmern.

• Samtliga kåpor, skydd och handtag måste vara monterade före start.

• Kontrollera produkten så att den är i fullgott skick. Kontrollera att alla muttrar och skruvar är åtdragna.

• Kontrollera att trimmerhuvudet och trimmerskyddet inte har skador eller sprickor. Byt trimmerhuvud eller trimmerskydd om det har utsatts för slag eller har sprickor. Använd alltid rekommenderat skydd för den specifika skärutrustningen. Se kapitlet om Tekniska data.

• Denna produkt är ett farligt verktyg om du inte är försiktig eller om du använder produkten felaktigt. Den här produkten kan orsaka allvarlig eller livshotande skada för användaren och andra.

• Apparaten är inte avsedd för användning av personer (inklusive barn) med olika funktionshinder eller bristande erfarenhet och kunskap. De får endast använda apparaten under uppsikt eller om de får instruktioner om användning av apparaten av en person som ansvarar för deras säkerhet. Barn ska övervakas för att garantera att de inte leker med apparaten.

• Tillåt aldrig barn att använda eller vara i närheten av maskinen. Eftersom maskinen är lätt att starta kan barn starta den om de inte hålls under uppsikt.

785 - 011 - 11.02.2025Detta kan innebära risk för allvarlig personskada.

Avlägsna därför alltid batteriet när maskinen inte är under uppsikt.

• Låt aldrig barn eller andra personer som inte utbildats i handhavande av produkten och/eller batteriet använda eller underhålla den.

• Nationella eller lokala föreskrifter kan reglera användningen. Följ givna föreskrifter.

• Förvara utrustningen i ett låsbart utrymme så att den är oåtkomlig för barn och obehöriga.

• Transportskyddet ska alltid användas vid förvaring och transport.

• Håll händer och fötter borta från skärområdet, särskilt när du startar motorn.

• Håll händer och fötter borta från skärutrustningen tills den har stannat helt när produkten är avaktiverad.

• Ta inte bort klippt material, och låt inte andra personer ta bort klippt material, medan produkten är aktiverad eller skärutrustningen roterar, eftersom detta kan orsaka allvarliga personskador.

• Kom ihåg att det är du som användare som ansvarar för att inte utsätta människor eller deras egendom för olyckor eller faror.

• Enhetens ursprungliga utformning får inte under några omständigheter ändras utan tillstånd från tillverkaren. Använd alltid originaltillbehör. Icke auktoriserade ändringar och/eller tillbehör kan medföra allvarliga skador eller dödsfall för föraren eller andra. Garantin kanske inte omfattar skador som orsakas av användning av icke godkända tillbehör eller reservdelar.

• De enda tillbehör du får använda produkten som drivkälla till är den skärutrustning som rekommenderas i kapitlet Tekniska data.

• Använd aldrig en produkt som har modifierats så att den inte längre överensstämmer med originalutförandet

• Använd aldrig en produkt som är defekt. Följ säkerhets-, underhålls- och serviceinstruktioner i denna bruksanvisning. Vissa underhålls- och serviceåtgärder ska utföras av utbildade och kvalificerade specialister. Se anvisningar under rubriken Underhåll.

• Arbete i dåligt väder är tröttsamt och kan öka riskerna. Vi rekommenderar inte att produkten används i mycket dåligt väder, till exempel vid tät dimma, kraftigt regn, kraftig vind, extrem kyla eller risk för åskväder. eftersom det innebär ökade risker.

• Arbeta aldrig från en stege eller pall eller annan upphöjd position som inte är väl förankrad.

• Förvara apparater som inte är igång under tak – När apparater inte används ska de förvaras inomhus

• Det är omöjligt att täcka alla tänkbara situationer du kan ställas inför. Var alltid försiktig och använd sunt förnuft. Undvik situationer som du anser dig otillräckligt kvalificerad för. Om du efter att ha läst dessa instruktioner fortfarande känner dig osäker angående tillvägagångssätt ska du rådfråga en expert innan du fortsätter.

• Se till att inga människor eller djur kommer närmare än 15meter under arbetets gång. När flera användare arbetar på samma område ska säkerhetsavståndet vara minst 15meter. Annars finns det risk för allvarlig personskada. Stäng omedelbart av produkten om någon närmar sig arbetsplatsen. Sväng aldrig runt med produkten utan att först kontrollera bakåt att ingen befinner sig inom säkerhetszonen.

• Om någonting fastnar i skärutrustningen när du använder produkten ska du stoppa och avaktivera produkten. Se till att skärutrustningen stannar helt. Ta bort batteriet innan du rengör, kontrollerar eller reparerar produkten och skärutrustningen.

• Se till att människor, djur eller annat inte påverkar din kontroll över produkten och att de inte kommer i kontakt med skärutrustningen eller lösa föremål som slungas iväg av skärutrustningen. Använd aldrig produkten utan möjlighet att kunna påkalla hjälp i händelse av olycka.

• Se till att du kan gå och stå säkert. Titta efter eventuella hinder vid en oväntad förflyttning (rötter, stenar, grenar, gropar, diken osv.). Iaktta stor försiktighet vid arbete i sluttande terräng.

• Inspektera arbetsområdet. Avlägsna alla lösa föremål, exempelvis stenar, krossat glas, spikar, ståltråd och snören, som kan slungas iväg eller sno in sig i skärutrustningen eller dess skydd.

• Se upp för grenbitar som kan slungas iväg när du klipper. Klipp inte för nära marken där stenar eller andra lösa föremål kan slungas iväg.

• Se till att inga kläder eller kroppsdelar kommer i kontakt med skärutrustningen när produkten används. Håll produkten under midjenivå.

• Varning för utslungade föremål. Godkända ögonskydd ska alltid användas. Luta dig aldrig över skärutrustningens skydd. Stenar, skräp m.m. kan kastas upp i ögonen och orsaka blindhet eller allvarliga skador.

• Var alltid uppmärksam på varningssignaler eller tillrop när hörselskydd används. Ta alltid av hörselskydden så snart du stängt av produkten.

• Om oönskade vibrationer uppstår matar du ut en ny tråd med rätt längd för att häva vibrationerna.

• Om produkten börjar vibrera onormalt mycket ska du stoppa produkten och ta bort batteriet.

• Överexponering av vibrationer kan leda till blodkärls- eller nervskador hos personer som har dålig blodcirkulation. Prata med läkare om du upplever kroppsliga symptom som kan relateras till överexponering av vibrationer. Exempel på sådana symptom är domningar, känselbortfall, en kittlande känsla, stickningar, smärta, avsaknad eller reducering av normal styrka samt förändringar i hudens färg eller tillstånd. Dessa symptom uppträder vanligtvis i fingrar, händer eller handleder.

785 - 011 - 11.02.2025

31• Håll alltid produkten med båda händerna. Håll produkten på höger sida av kroppen. Personlig skyddsutrustning VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd alltid godkänd personlig skyddsutrustning när du använder produkten. Personlig skyddsutrustning kan inte eliminera skaderisken helt, men den reducerar effekten av en skada vid ett eventuellt olyckstillbud. Be din återförsäljare om hjälp med att välja rätt utrustning.

• Använd hjälm om träden i arbetsområdet är högre än 2m.

• Använd godkända hörselskydd.

• Använd alltid godkända skyddsglasögon som uppfyller kraven i standarden ANSI Z87.1 i USA eller EN 166 i EU-länder. Använd visir för att skydda ansiktet. Visiret ger inte ett fullgott skydd för ögonen. (Fig. 18)

• Använd handskar vid behov, till exempel när du ansluter, undersöker eller rengör skärutrustningen.

• Använd skyddskängor med stålhätta och halkfri sula.

• Ha på dig kläder i slitstarkt material. Bär alltid kraftiga långbyxor och överdel med långa ärmar. Använd inte löst sittande kläder som kan fastna i kvistar och grenar. Använd inte smycken, korta byxor eller sandaler. Gå inte barfota. Sätt upp håret ordentligt så att det inte hänger nedanför axlarna. (Fig. 19)

• Ha första förband nära till hands. (Fig. 20) Säkerhetsanordningar på produkten VARNING: Läs varningsinstruktionerna nedan innan du använder produkten. I detta avsnitt beskrivs produktens säkerhetsfunktioner, dess syfte samt hur kontroller och underhåll ska utföras för att säkerställa att den fungerar korrekt. Se anvisningar under rubrik Introduktion på sida 26 för att ta reda på var dessa delar finns på din produkt. Produktens livslängd kan förkortas och risken för olyckor kan öka om underhåll av produkten inte utförs på rätt sätt och om service och/eller reparationer inte utförs av specialutbildade tekniker. Kontakta din serviceverkstad om du behöver ytterligare information. VARNING: Använd aldrig en produkt med skadade säkerhetskomponenter. Produktens säkerhetsutrustning ska kontrolleras och underhållas som beskrivs i detta avsnitt. Om din produkt inte klarar alla kontrollerna ska serviceverkstad uppsökas för reparation. OBSERVERA: All service och reparation av maskinen kräver specialutbildning. Detta gäller särskilt maskinens säkerhetsutrustning. Om maskinen inte klarar någon av nedan listade kontroller ska du uppsöka en serviceverkstad. Ett köp av någon av våra produkter garanterar att du kan få en fackmannamässig reparation och service utförd. Om inköpsstället för maskinen inte är en av våra serviceverkstäder ska du fråga dem efter närmaste serviceverkstad. Kontrollera användargränssnittet

1. Håll ON/OFF-knappen (A) intryckt. (Fig. 21)

a) Produkten är på när displayen (B) är tänd. b) Produkten är avstängd när displayen är släckt.

2. Om varningslampan på displayen lyser eller blinkar

läser du i Knappsats på sida 38

Kontrollera gasreglagespärren Gasreglagespärren är utformad för att förhindra oavsiktlig aktivering. När du trycker gasreglagespärren framåt (A) och sedan trycker den mot handtaget (B) frikopplas gasreglaget (C). När greppet om handtaget släpps återgår både gasreglaget och gasreglagespärren till sina respektive ursprungslägen. Denna rörelse drivs av tre oberoende fjädrar. (Fig. 22)

1. Kontrollera att gasreglaget är låst när spärren är i sitt

ursprungsläge. (Fig. 23)

2. Tryck gasreglagespärren framåt (A) och nedåt. Håll

gasreglagespärren mot handtaget (B) och kontrollera att den går tillbaka till sitt ursprungliga läge när du släpper den. (Fig. 24)

3. Kontrollera att gasreglaget och gasreglagespärren

rör sig fritt och att deras returfjädersystem fungerar. (Fig. 25)

4. Tryck på ON/OFF-knappen för att starta produkten.

5. Tryck in gasreglaget helt för fullt varvtal.

6. Släpp gasreglaget och se till att sågkedjan stannar

och att den förblir stilla. Kontrollera skärutrustningens skydd VARNING: Använd inte skärutrustningen utan ett godkänt skydd som monterats korrekt på skärutrustningen. Använd alltid det rekommenderade skärutrustningsskyddet för den skärutrustning som du använder. Se Tillbehör på sida 41 . Om fel eller defekt 32 785 - 011 - 11.02.2025skydd för skärutrustningen monteras, kan detta orsaka allvarlig personskada. Skärutrustningens skydd stoppar föremål som slungas ut mot användaren. Det förhindrar även skador som skulle inträffa om du vidrör skärutrustningen.

1. Stanna produkten och ta ut batteriet.

2. Kontrollera visuellt om det finns skador, till exempel

3. Byt ut skärutrustningen om den är skadad.

• Använd alltid rätt trimmerhuvud och skärutrustning, och använd alltid rekommenderad trimmerlina. Se Tillbehör på sida 41 och montering i slutet av handboken.

• Se till att kniven på trimmerskyddet inte är skadad.

• Se till att trimmerlinan lindas hårt och jämnt runt trumman för att förhindra osedvanliga vibrationer från produkten. Olika linlängder kan orsaka vibrationer som inte är nödvändiga. Knacka på trimmerhuvudet för att få rätt längd på linan. För att få en längre livslängd på linan kan den läggas i vatten i två dygn eller längre innan den monteras. Det gör linan mer beständig. Säkerhetsinstruktioner för montering VARNING: Läs, förstå och följ dessa anvisningar noggrant innan du använder produkten.

• Ta bort batteriet från produkten innan du monterar produkten.

• Använd godkända skyddshandskar.

• Ett skydd som är skadat eller inte fungerar korrekt kan leda till personskador. Använd inte någon skärutrustning som inte har ett godkänt skydd monterat.

• Se till att du har monterat kåpan och riggröret korrekt innan du startar produkten.

• Medbringarhjulet och stödflänsen måste passas in korrekt i skärutrustningens centrumhål. Skärutrustning som ansluts på fel sätt kan orsaka skador eller dödsfall.

• Om en sele medföljer tillbehöret måste den fästas korrekt på produkten. Selen ger säkrare användning och förhindrar att användaren eller andra personer skadas. Batterisäkerhet VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Använd endast godkända batterier från Husqvarna.

Godkända batterier på sida 41 . Batterierna har krypterad programvara.

• Använd endast godkända batterier från Husqvarna som strömförsörjning för relaterade Husqvarna- produkter. På grund av risken för skador ska du inte använda batteriet som strömkälla för andra enheter.

• Risk för elektrisk stöt. Anslut inte batteripolerna till nycklar, mynt, skruvar eller andra metallföremål. Det kan orsaka kortslutning i batteriet.

• Använd inte batterier som inte är laddningsbara.

• Placera inte föremål i luftspringorna på batteriet.

• Håll batteriet borta från direkt solljus, värme och öppen eld. Batteriet kan orsaka brännskador och/ eller kemiska brännskador.

• Håll batteriet borta från regn och fuktiga förhållanden.

• Håll batteriet borta från mikrovågor och högt tryck.

• Försök inte ta isär eller krossa batteriet.

• Om batteriet läcker ska du inte låta vätskan komma i kontakt med huden eller ögonen. Om du har rört vid vätskan ska du rengöra området med stora mängder vatten och tvål och kontakta läkare. Om du får vätska i ögonen ska du inte gnugga, utan spola med vatten i minst 15minuter och kontakta läkare.

• Använd batteriet vid temperaturer mellan –10°C (14°F) och 40°C (114°F).

• Rengör inte batteriet eller batteriladdaren med vatten. Se Rengöra produkten, batteriet och batteriladdaren på sida 37

• Använd inte ett batteri som har skador eller inte fungerar korrekt.

• Håll batterier som förvaras borta från metallföremål, exempelvis spikar, skruvar och smycken.

• Håll batteriet utom räckhåll för barn. Säkerhet, batteriladdare VARNING: Läs varningsinstruktionerna nedan innan du använder produkten.

• Risk för elektriska stötar eller kortslutning om säkerhetsinstruktionerna inte följs.

• Använd inte andra batteriladdare än den som medföljde produkten. Använd endast godkända Husqvarna-batteriladdare för att ladda godkända batterier från Husqvarna. Instruktioner finns i Godkända batteriladdare på sida 41

• Försök inte plocka isär batteriladdaren.

• Använd inte en batteriladdare som har skador eller inte fungerar korrekt.

• Lyft inte batteriladdaren i strömkabeln. Koppla bort batteriladdaren från eluttaget genom att dra i kontakten. Dra inte i strömkabeln.

• Ha inga sladdar och skarvsladdar nära vatten, olja och skarpa kanter. Var uppmärksam så att inte sladden kläms i dörrar, stängsel eller liknande.

785 - 011 - 11.02.2025

33• Använd inte batteriladdaren nära brandfarliga material eller material som kan orsaka korrosion. Se till att batteriladdaren inte är övertäckt. Dra ut stickkontakten till batteriladdaren vid rökutveckling eller brand.

• Ladda endast batteriet inomhus där den inte utsätts för solljus och på en plats med bra luftflöde. Ladda inte batteriet utomhus. Ladda inte batteriet vid fuktiga förhållanden.

• Använd endast batteriladdaren i temperaturer mellan 5°C (41°F) och 40°C (104°F). Använd laddaren i en miljö med bra luftflöde, som är torr och fri från damm.

• Placera inte föremål i kylningsöppningar på batteriladdaren.

• Anslut inte batteriladdarens kontakter till metallföremål eftersom batteriladdaren kan kortslutas.

• Använd godkända eluttag som inte är skadade. Se till att batteriladdarens sladd inte är skadad. Om förlängningssladd används, se till att den inte är skadad. Säkerhetsinstruktioner för underhåll VARNING: Läs varningsinstruktionerna nedan innan du utför underhåll på produkten.

• Ta ur batteriet innan du utför underhåll, övriga kontroller eller monterar produkten.

• Användaren får endast utföra underhålls- och servicearbeten som beskrivs i denna bruksanvisning. Vänd dig till en serviceverkstad för underhåll och service av större omfattning.

• Rengör inte batteriet eller batteriladdaren med vatten. Starka rengöringsmedel kan orsaka skador på plasten.

• Om du inte utför underhåll minskas produktens livscykel och risken för olyckor ökar.

• Särskild utbildning krävs för allt service- och reparationsarbete, särskilt för produktens säkerhetsanordningar. Om inte alla kontroller i den här bruksanvisningen är godkända efter att du gjort underhåll ska du kontakta din serviceverkstad. Vi garanterar att det finns professionella reparationer och service tillgängliga för din produkt.

• Använd endast originaltillbehör.

• Använd alltid kraftiga arbetshandskar när du reparerar skärutrustningen. Knivarna är vassa och kan lätt ge skärskador. Montering Så monterar du loophandtaget

1. Sätt fast loophandtaget på riggröret mellan pilarna.

Placera inte loophandtaget eller upphängningsringen på etiketten. (Fig. 27)

2. Skjut in distansen i loophandtagets spår.

3. Sätt fast muttern, vredet och skruven, men dra inte

4. Ställ in produkten i ett bekvämt läge.

Så monterar du det tvådelade riggröret

1. Vrid vredet för att lossa kopplingen. (Fig. 28)

3. Tryck in riggröret i kopplingen tills det klickar på

4. Dra åt vredet helt. (Fig. 31)

Så demonterar du det tvådelade riggröret

1. Vrid vredet minst 3varv för att lossa kopplingen.

2. Tryck på och håll inne knappen (C).

3. Håll hårt i änden av det riggrör som motorn är

Montera skärutrustningen Skärutrustningen inkluderar själva skärutrustningen och ett skydd till skärutrustningen. VARNING: Använd skyddshandskar. VARNING: Använd alltid ett rekommenderat skydd till skärutrustningen.

Tekniska data på sida 40

VARNING: En felaktigt ansluten skärutrustning kan resultera i personskada eller dödsfall. Montera upphängningsringen (om tillämpligt)

1. Montera upphängningsringen mellan pilarna på det

bakre handtaget och loophandtaget. (Fig. 34) 34 785 - 011 - 11.02.2025Notera: Placera inte loophandtaget på dekalen.

2. Justera ringen så att produkten är balanserad och

enkel att använda. Montera trimmerhuvudena VARNING: När du monterar skärutrustning är det ytterst viktigt att den upphöjda delen på medbringarhjulet/stödflänsen hamnar rätt i skärutrustningens centrumhål. Felaktigt monterad skärutrustning kan orsaka allvarlig och/eller livshotande personskada. VARNING: Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monterats. Se kapitlet om Tekniska data. Om du monterar fel skydd, om det är fel på skydden eller om J- handtaget saknas när du använder metallisk skärutrustning kan det orsaka allvarliga personskador. Montera trimmerskyddet för ett trimmerhuvud

1. Haka på trimmerskyddet (A) på de två krokarna på

2. Vik skyddet runt riggröret och sätt fast det med en

bult (L) på motsatt sida av riggröret.

3. Sätt låspinnen (C) i spåret på skruvhuvudet och dra

åt helt. (Fig. 35) Montera trimmerhuvuden

1. Placera medbringarhjulet (B) på den utgående axeln.

2. Vrid den utgående axeln tills ett av hålen i

medbringarhjulet är mitt för motsvarande hål i växelhuset.

3. För in låspinnen (C) i hålet så att riggröret låses.

4. Vrid trimmerhuvudet (A) motsols för att fästa. (Fig.

36) Drift Introduktion VARNING: Läs och förstå säkerhetskapitlet innan du använder produkten. Husqvarna Connect Husqvarna Connect är en kostnadsfri app för mobila enheter. Husqvarna Connect-appen utökar funktionerna för Husqvarna-produkten

• Mer produktinformation.

• Information om, och hjälp med, produktdelar och service. Börja använda Husqvarna Connect

2. Utför registreringen i Husqvarna Connect-appen.

3. Följ instruktionerna i Husqvarna Connect-appen för

att ansluta och registrera produkten. Notera: Husqvarna Connect-appen är inte tillgänglig för hämtning på alla marknader. Prata med en serviceverkstad för mer information. Ansluta batteriet till produkten VARNING: Använd endast Husqvarna- originalbatterier i produkten.

1. Se till att batteriet är fulladdat.

2. Skjut in batteriet i produktens batterihållare. Batteriet

låses på plats när du hör ett klickljud. (Fig. 37) OBSERVERA: Om batteriet inte går enkelt in i batterihållaren är det inte korrekt installerat. Det kan orsaka skador på produkten.

3. Kontrollera att batteriet är korrekt installerat.

Att ladda batteriet Notera: Ladda batteriet om det är första gången du använder det. Ett nytt batteri är endast 30% laddat.

1. Se till att batteriet är torrt.

2. Sätt i batteriet i batteriladdaren. (Fig. 38)

Notera: Batteriet och batteriladdaren kan se olika ut mellan olika modeller, men proceduren är densamma.

3. Kontrollera att den gröna laddningslampan på

batteriladdaren tänds. Det betyder att batteriet är korrekt anslutet till batteriladdaren.

4. När alla lysdioder på batteriet lyser är batteriet

fulladdat. (Fig. 39)

5. Koppla bort batteriladdaren från eluttaget genom att

35Notera: Se handböckerna för batteri och batteriladdare för mer information. Arbetsläge

• Håll produkten med båda händerna.

• Håll produkten på höger sida av kroppen.

• Håll skärutrustningen under midjenivå.

• Håll alla kroppsdelar borta från varma ytor.

• Håll alla kroppsdelar borta från skärutrustningen. Innan du använder produkten

• Undersök arbetsområdet för att se till att du känner till terrängtypen, markens lutning och om det finns hinder som stenar, grenar och gropar.

• Gör en övergripande kontroll av produkten.

• Utför säkerhetsinspektioner, underhåll och service enligt den här bruksanvisningen.

• Se till att alla kåpor, skydd, handtag och skärutrustning är korrekt anslutna och inte skadade.

• Undersök om trimmerhuvudet och skärutrustningens skydd har skador eller sprickor. Byt ut trimmerhuvudet och skärutrustningens skydd om de har träffats av något eller om de har sprickor. (Fig. 40) Starta produkten

1. Håll på/av-knappen intryckt tills den gröna lysdioden

2. Använd gasreglaget för att reglera hastigheten.

Begränsa det maximala varvtalet med lägesknappen Produkten har en lägesknapp. Du kan använda den till att begränsa maxhastigheten. Lägesknappen har tre hastighetsnivåer. En lägre nivå ökar drifttiden för produkten. Lägesknappen har tre hastighetsnivåer. En lägre nivå ökar drifttiden för produkten. Använd nivå 1 och 2 om arbetet inte kräver full hastighet/full effekt. Om full hastighet/effekt krävs för arbetet använder du nivå 3. Använd inte högre nivå än vad som behövs för arbetet.

1. Tryck på lägesknappen för att ställa in en gräns för

det maximala varvtalet. De vita lysdioderna tänds för att visa att funktionen är på. (Fig. 42)

2. Tryck på lägesknappen igen för att välja nästa

hastighetsnivå. Automatisk avstängningsfunktion Produkten har en automatisk avstängningsfunktion som stänger av den om du inte använder den på tre minuter. Grästrimning med trimmerhuvud Klippa gräset

1. Håll trimmerhuvudet strax ovanför marken och luta

det. (Fig. 43) Tryck inte ned grästrimmerlinan i gräset.

2. Använd 80% hastighet när du klipper gräset nära

föremål. (Fig. 44) Klippa gräset

1. Se till att grästrimmerlinan är parallell med marken

när du klipper. (Fig. 45)

2. Tryck inte ned trimmerhuvudet mot marken. Marken

och produkten kan skadas.

3. Låt inte trimmerhuvudet vidröra marken oavbrutet,

eftersom det kan orsaka skador på trimmerhuvudet.

4. Använd fullt varvtal när du för produkten från sida

till sida för att klippa gräs. (Fig. 46) Se till att grästrimmerlinan är parallell med marken. Sopa gräset Luftflödet från den roterande trimmerlinan kan användas för att ta bort klippt gräs från ett område.

1. Håll trimmerhuvudet och dess sladd parallellt mot

3. För trimmerhuvudet från sida till sida och sopa bort

gräset. VARNING: Rengör trimmerhuvudets kåpa varje gång du monterar en nya trimmerlina för att förhindra obalans och vibrationer i handtagen. Gör även en kontroll av andra delar av trimmerhuvudet och rengör det vid behov. Stoppa produkten

1. Släpp gasreglaget eller gasreglagespärren.

2. Tryck på på/av-knappen. (Fig. 47)

3. Tryck på frigöringsknapparna på batteriet och dra ut

batteriet. (Fig. 48) Underhåll Introduktion VARNING: Innan du utför något underhållsarbete måste du läsa och förstå kapitlet om säkerhet. Underhållsschema VARNING: Ta bort batteriet innan du utför underhåll. 36 785 - 011 - 11.02.2025Nedan följer en lista över de underhållssteg som ska utföras på produkten. Utöver det underhåll som beskrivs i underhållsschemat ska du låta en Husqvarna-serviceverkstad utföra service på produkten regelbundet. Kontakta en Husqvarna serviceverkstad för information om serviceintervallen. Underhåll Dagligen Varje vecka Varje månad Rengör produktens yttre delar med en torr trasa. Använd inte vatten. X Kontrollera att ON/OFF-knappen fungerar som den ska och inte är skadad. X Kontrollera att gasreglaget och gasreglagespärren fungerar korrekt säkerhets- mässigt.

Se till att samtliga kontroller fungerar och inte är skadade. X Håll handtagen torra, rena och fria från olja och fett. X Se till att skärutrustningen inte är skadad. Byt ut skärutrustningen om den är skadad.

Se till att skärutrustningens skydd inte är skadat. Byt ut skärutrustningen om den är skadad.

Se till att skruvar och muttrar är åtdragna. X Se till att frigöringsknapparna på batteriet fungerar och låser fast batteriet i produkten.

Se till att batteriet inte är skadat. X Se till att batteriet är laddat. X Kontrollera att batteriladdaren fungerar korrekt och inte är skadad. X Undersök alla kablar, kopplingar och anslutningar. Se till att de inte är skadade eller smutsiga.

Se till att vinkelväxeln är rätt fylld med fett. Se Smörja vinkelväxeln på sida 37

Om inte använder du vinkelväxelfett från Husqvarna.

Kontrollera anslutningarna mellan batteriet och produkten. Kontrollera anslut- ningen mellan batteriet och batteriladdaren.

Rengöra produkten, batteriet och batteriladdaren

1. Rengör produkten med en torr trasa efter

2. Rengör batteriet och batteriladdaren med en torr

trasa. Håll batteriets styrspår rena.

3. Kontrollera att kontakterna på batteriet och

batteriladdaren är rena innan batteriet sätts i batteriladdaren eller i produkten. Smörja vinkelväxeln

1. Tag bort skärutrustningen.

2. Placera produkten med fettpluggen i sitt högsta läge.

3. Ta bort fettpluggen. (Fig. 49)

4. Titta in i fettpluggens hål och vrid drivaxeln.

Fettnivån (A) måste vara i nivå med toppen på kugghjulen (B). (Fig. 50)

5. Om fettnivån är för låg fyller du vinkelväxeln med

vinkelväxelfett från Husqvarna. Fyll på långsamt och vrid drivaxeln medan du har på vinkelväxelfett. Stanna vid rätt nivå (B). OBSERVERA: En felaktig mängd fett kan skada vinkelväxeln.

6. Montera fettpluggen.

Tvådelat riggrör Applicera fett på drivaxelns ände efter var 30:e drifttimme. Det finns risk att drivaxeländarna (splinesförbanden) på de delbara modellerna kärvar ihop om de inte smörjs regelbundet. (Fig. 51)

785 - 011 - 11.02.2025 37Felsökning

Knappsats LED-display Eventuella fel Möjlig åtgärd Grön lysdiod blinkar Låg batterispänning. Ladda batteriet. Röd lysdioden för fel blinkar Överbelastning. Skärutrustningen har fastnat. Inaktivera pro- dukten. Ta bort batteriet. Rensa skärutrust- ningen från oönskat material. Temperaturavvikelse. Låt produkten svalna. Gasreglaget och aktiverings- knappen trycks ned samtidigt. Släpp gasreglaget så aktiveras produkten. Produkten startar inte Smuts i batteriets kontakter. Rengör batteriets kontakter med tryckluft el- ler en mjuk borste. Felindikatorn lyser med rött ljus. Produkten behöver service. Kontakta en serviceverkstad. Batteri 40-B140X, 40-B220X, 40-B330X

Symptom Orsak Åtgärd Batteriets felindikator blinkar. Batteriet är tomt. Ladda batteriet. Hög belastning i kombination med mycket låg batteritemperatur. Gör batteriet varmt. Flytta till exempel inomhus eller kör med låg hastighet tills batteriet är varmt. Batteriet fungerar inte. Gränsen för batteriets driftsintervall är nästan nådd. Ta ur batteriet från produkten. Låt batteriet vila och tryck sedan på bat- teriindikatorknappen. Indikatorn för batteritemperatur lyser. Batteriet är för kallt eller för varmt för att användas. Använd batteriet i en omgivningstem- peratur på −10 till 40°C. När batteriet har rätt temperatur kan du använda det. Indikatorn för batteritemperatur blin- kar. Batteriet är nära temperaturgränser- na. Minska hastigheten och/eller belas- tningen. Placera batteriet där tempe- raturen är mellan 10 och 30°C för optimal prestanda.

Felsökningen kan skilja sig åt för andra batterimodeller. Se bruksanvisningen för batteriet för information om hur du använder batteriet. Använd endast godkända batterier från Husqvarna. 38 785 - 011 - 11.02.2025Indikatorn för batteritemperatur lyser när batteriet sitter i laddaren. Temperaturavvikelse: batteriet är för kallt eller för varmt för att laddas. Låt batteriet svalna eller ta in det in- omhus för att värma det. När batte- riet har rätt temperatur kan det lad- das igen. Använd laddaren i en om- givningstemperatur på 5 till 40°C. Utsätt inte laddaren för solljus. Kon- takta en återförsäljare om problemet kvarstår. Batteriets felindikator tänds. Batteriet har ett kritiskt fel. Prata med en återförsäljare. Batteriladdare 40-C500X, 40-C750X

Symptom Eventuella fel Möjliga åtgärder Laddningsindikatorn på laddaren är gul. Batterifelsindikatorn blinkar eller batteriets temperaturindikator ly- ser. Temperaturavvikelse: batteriet är för kallt eller varmt för att an- vändas eller laddas. Om batteriet är för varmt, håll det anslutet till laddaren. Laddarens inbyggda fläkt sänker temperaturen i batteri- et. När batteriet når den rekommenderade temperaturen startar laddningen automatiskt. Om batteriet är för kallt, flytta det inomhus. När batteri- et når den rekommenderade temperaturen, fortsätt ladd- ningen. Följ temperaturintervallet för användning, se batterilad- darens bruksanvisning. Utsätt inte laddaren för solljus. Kontakta en återförsäljare om problemet kvarstår. Laddningsindikatorn på laddaren är gul. Batterifelsindikatorn på batteriet lyser. Batteriet har ett kri- tiskt fel. Prata med en återförsäljare. Laddningsindikatorn på laddaren är röd. Laddaren har ett kri- tiskt fel. Prata med en återförsäljare. Transport, förvaring och kassering Transport och förvaring

• Medföljande Li-Ion-batterier uppfyller kraven i lagstiftningen för farligt gods.

• Följ de särskilda kraven för förpackning och etiketter för kommersiella transporter, inklusive av tredje parter och speditörer.

• Tala med en person med särskild utbildning i farliga material innan du skickar produkten. Följ alla tillämpliga nationella föreskrifter.

• Använd tejp på öppna kontakter när du lägger batteriet i en förpackning. Lägg batteriet trångt i förpackningen för att förhindra rörelse.

• Ta ur batteriet vid förvaring eller transport.

• Placera batteriet och batteriladdaren i ett utrymme som är torrt och fritt från fukt och frost.

• Förvara inte batteriet på ställen där statisk elektricitet kan uppkomma. Förvara inte batteriet i en metallåda.

• Förvara batteriet på en plats där temperaturen är mellan 5 och 25°C, och inte i direkt solljus.

• Förvara batteriladdaren på en plats där temperaturen är mellan 5och 45°C, och inte i direkt solljus.

• Använd endast batteriladdaren när omgivningstemperaturen är mellan 5 och 40°C.

Felsökningen kan skilja sig åt för andra laddarmodeller. Se bruksanvisningen för batteriladdaren för informa- tion om hur du använder batteriladdaren. Använd endast godkända batteriladdare från Husqvarna.

785 - 011 - 11.02.2025 39• Ladda batteriet till 30–50% innan du förvarar det

under längre perioder.

• Förvara batteriladdaren på en plats som är stängd och torr.

• Håll batteriet borta från laddaren under förvaring. Låt inte barn och personer som inte är godkända röra utrustningen. Förvara utrustningen på en plats som du kan låsa.

• Rengör produkten och gör en fullständig service innan du ska förvara produkten under en längre tid.

• Använd transportskydd på produkten för att förhindra personskador eller skador på produkten under transport och förvaring.

• Sätt fast produkten under transport. Avyttring av batteriet, laddaren och produkten Symbolerna på produkten eller dess förpackning indikerar att denna produkt inte får hanteras som hushållsavfall. Återvinn den vid en återvinningsstation för elektrisk och elektronisk utrustning. Detta bidrar till att förhindra skador på miljön och personskador. Kontakta lokala myndigheter, hushållsavfallsservice eller en återförsäljare för mer information om hur produkten kan återvinnas. Tekniska data Tekniska data 325iLK med TAB850 Motor Motortyp BLDC (borstlös) 36 V Varvtal på utgående axel, 1/min 5800 Klippbredd, mm 420 Vikt Vikt utan batteri, kg 3,8 Bulleremission

Ljudeffektnivå, uppmätt dB(A) 95 Ljudeffektnivå, garanterad L

dB(A) 96 Bullernivåer

Ekvivalent ljudtrycksnivå vid användarens öra, mätt enligt EN 62841-1, dB(A): Utrustad med trimmerhuvud (original) 92 Vibrationsnivåer

Vibrationsnivåer i handtagen, mätt enligt EN 62841-1, m/s

Utrustad med trimmerhuvud (original), vänster/höger 2,1/3,9

Bulleremission till omgivningen uppmätt som ljudeffekt (LWA) enligt EG-direktiv 2000/14/EG. Rapporterad ljudeffektnivå för maskinen har uppmätts med den originalskärutrustning som ger den högsta nivån. Skillna- den mellan garanterad och uppmätt ljudeffekt är att den garanterade ljudeffekten också inkluderar spridning i mätresultatet och variationen mellan olika maskiner av samma modell enligt direktiv 2000/14/EG.

Rapporterade data för ljudtrycksnivå för maskinen har en typisk statistisk spridning (standardavvikelse) på 3dB(A) och har mätts med det originaltillbehör som ger den högsta nivån.

Rapporterade data för vibrationsnivå har en typisk statistisk spridning (standardavvikelse) på 2 m/s

. Vid jämförelse av vibrationsnivåer mellan batteri- och förbränningsdrivna produkter används vibrationsberäknaren på https://www.husqvarna.com/uk/services-solutions/vibration-calculator/. 40 785 - 011 - 11.02.2025Godkända batterier Batteri BLi200 40-B220X Typ Litiumjonbatteri Litiumjonbatteri Batterikapacitet, Ah 5,2 6,0 Nominell spänning, V 36 36 Vikt, kg (lb) 1,3 (2,9) 1,4 (3,1) Godkända batteriladdare Batteriladdare QC330 40-C500X Ingående spänning, V 100–240 100–240 Frekvens, Hz 50–60 50–60 Effekt, W 330 500 Tillbehör Tillbehör Godkända tillbehör Tillbehörstyp Skärutrustningens skydd, art.nr. Trimmerlina Ø 2,0–2,4mm Vriden Whisper-trimmerlina, högst Ø2,4mm Trimmerhuvud T25 (vriden Whisper-trimmerlina, högst Ø2,4mm) 597 01 62-01 T35 (vriden Whisper-trimmerlina, högst Ø2,4mm) 597 01 62-01 Tillbehör Godkända tillbehör Tillbe- hörs- num- mer

Använd med Trimmertillbehör TAB850 325iLK

Det finns ett visst antal godkända tillbehör i varje tillbehörsgrupp.

De godkända tillbehören delas upp i tillbehörsgrupper. Tillbehören i respektive grupp har liknande funktioner och dekaler.

785 - 011 - 11.02.2025 41Godkända tillbehör Tillbe-

Använd med Röjsågstillbehör BCA850 1 1–10 325iLK Lövblåstillbehör BA101 11 11–20 325iLK Kantskärartillbehör ECA850 21 21–30 325iLK Kantskärartillbehör ESA850 22 21–30 325iLK Häcksaxtillbehör HA860 32 31–40 325iLK Stångsågstillbehör PAX730 41 41–50 325iLK Stångsågstillbehör PAX1100 42 41–50 325iLK Sågtillbehör PA1100 43 41–50 325iLK Borsttillbehör SR600-2 51 51–60 325iLK Kraftig borste, tillbehör BR600 52 51–60 325iLK Vertikalskärartillbehör DT600 53 51–60 325iLK Kultivatortillbehör CA230 54 51–60 325iLK Tigersågstillbehör RA850 2 1–10 525iLK

Det finns ett visst antal godkända tillbehör i varje tillbehörsgrupp.

De godkända tillbehören delas upp i tillbehörsgrupper. Tillbehören i respektive grupp har liknande funktioner och dekaler. 42 785 - 011 - 11.02.2025Försäkran om överensstämmelse EU-försäkran om överensstämmelse Vi, Husqvarna AB, 561 82 Huskvarna, Sverige, tel: +46-36-146500, försäkrar på eget ansvar att produkten: Beskrivning Batteridriven grästrimmer Varumärke Husqvarna Typ/Modell 325iLK+TAB850 Identifiering Serienummer daterade 2024 och framåt uppfyller alla krav i följande EU-direktiv och förordningar: Direktiv/förordning Beskrivning 2006/42/EG ”om maskiner” 2014/30/EMC ”angående elektromagnetisk kompatibilitet” 2011/65/EU ”om begränsning av farliga ämnen” 2000/14/EG ”angående buller utomhus” och att följande standarder och/eller tekniska specifikationer tillämpas: EN ISO 12100:2010, EN

61000-6-3:2007+A1:2011, EN 61000-6-1:2016, EN IEC 63000:2018. SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har utfört en frivillig typkontroll enligt bilaga IX till 2006/42/EG. Certifikatnummer: SEC/24/2593. Anmält organ: 0404, SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden har även intygat överensstämmelse med bilaga VI till rådets direktiv 2000/14/EG. Certifikatnummer: 01/1610/013. Information om bulleremissioner finns i Tekniska data på sida 40

13. Hastighetsmodusknapp

1. Sett medbringerhjulet (B) på den utgående akselen.

produktet kan bli skadet.

20. Aku (lisatarvik)
