KASUTUSJUHEND 325iLK HUSQVARNA

Siimapäiden asentaminen

VAROITUS: Terälaitetta

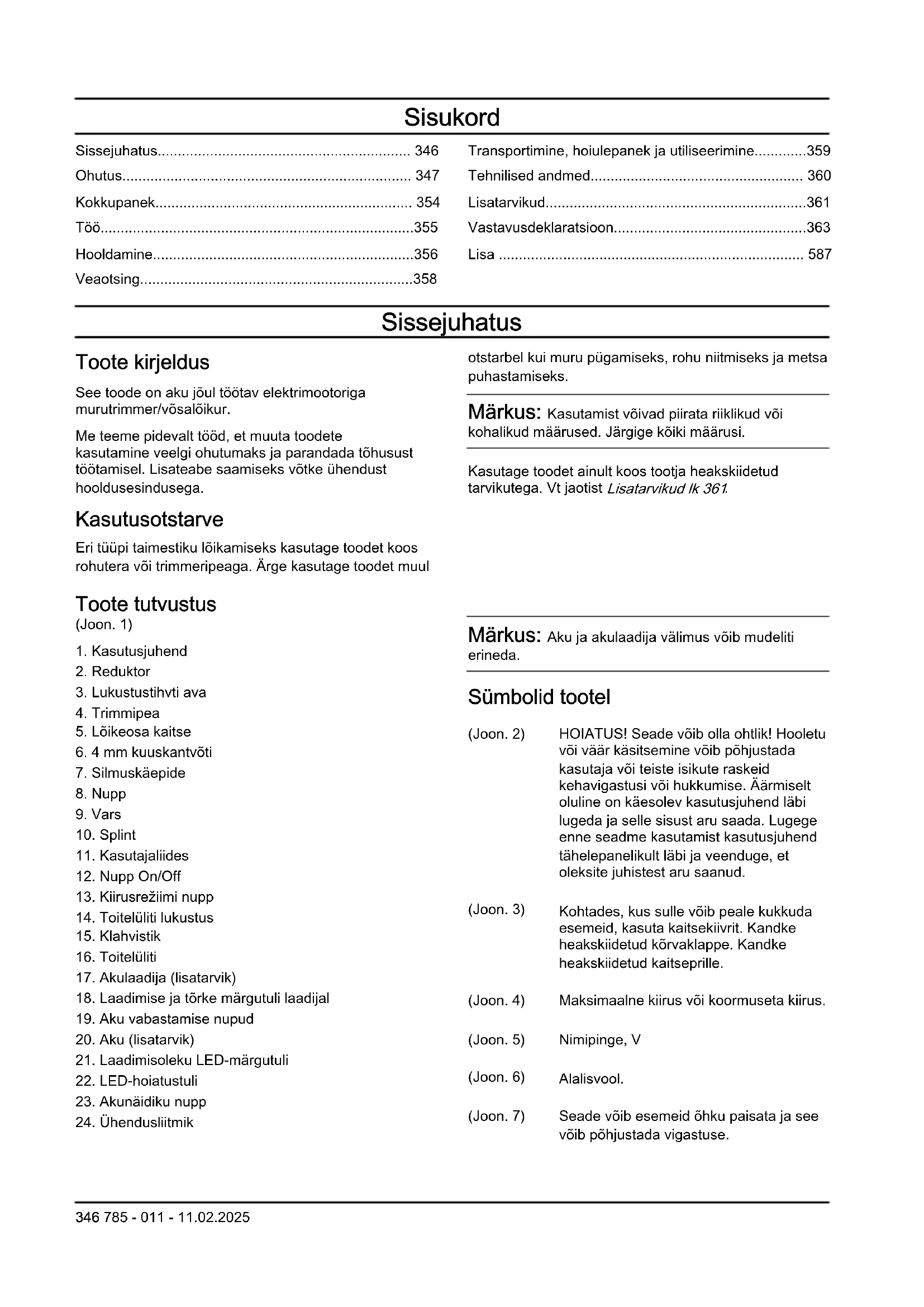

Transportimine, hoiulepanek ja utiliseerimine....359
Tehnilised andmed.... 360
Lisatarvikud....361
Vastavusdeklaratsioon....363
Lisa 587

Sissejuhatus

Toote kirjeldus

See toode on aku jõul töötav elektrimootoriga murutrimmer/võsalõikur.

Me teeme pidevalt tööd, et muuta toodete kasutamine veelgi ohutumaks ja parandada tõhusust töötamisel. Lisateabe saamiseks võtke ühendust hooldusesindusega.

Kasutusotstarve

Eri tüüpi taimestiku lõikamiseks kasutage toodet koos rohutera või trimmeripeaga. Ärge kasutage toodet muul

Toote tutvustus

(Joon. 1)

1. Kasutusjuhend
2. Reduktor
3. Lukustustihvti ava
4. Trimmipea
5. Lõikeosa kaitse
6. 4 mm kuuskantvõti
7. Silmuskäepide
8. Nupp
9. Vars
10. Splint
11. Kasutajaliides
12. Nupp On/Off
13. Kiirusrežiimi nupp
14. Toitelüliti lukustus
15. Klahvistik
16. Toitelüliti
17. Akulaadija (lisatarvik)
18. Aku (lisatarvik)
19. LED-hoiatustuli
20. Akunäidiku nupp

21. Ühendusliitmik

22. Laadimise ja tõrke märgutuli laadijal

23. Aku vabastamise nupud

24. Laadimisoleku LED-märgutuli

otstarbel kui muru pügamiseks, rohu niitmiseks ja metsa puhastamiseks.

Märkus: Kasutamist võivad piirata riiklikud või kohalikud määrused. Järgige kõiki määrusi.

Kasutage toodet ainult koos tootja heakskiidetud tarvikutega. Vt jaotist Lisatarvikud Ik 361.

Märkus: Aku ja akulaadija välimus võib mudeliti erineda.

Sümbolid tootel

(Joon. 2) HOIATUS! Seade võib olla ohtlik! Hooletu või väär käsitsemine võib põhjustada kasutaja või teiste isikute raskeid kehavigastusi või hukkumise. Äärmiselt oluline on käesolev kasutusjuhend läbi lugeda ja selle sisust aru saada. Lugege enne seadme kasutamist kasutusjuhend tähelepanelikult läbi ja veenduge, et oleksite juhistest aru saanud.
(Joon. 3) Kohtades, kus sulle võib peale kukkuda esemeid, kasuta kaitsekiivrit. Kandke heakskiidetud kõrvaklappe. Kandke heakskiidetud kaitseprille.
(Joon. 4) Maksimaalne kiirus või koormuseta kiirus.
(Joon. 5) Nimipinge, V
(Joon. 6) Alalisvool.
(Joon. 7) Seade võib esemeid õhku paisata ja see võib põhjustada vigastuse.

(Joon. 8) Kasutage ainult mittemetalseid, painduvaid lõikeseadmeid, st lõikejõhviga lõikepäid.

(Joon. 9) See toode vastab kehtivatele EÜ direktiividele.

(Joon. 10) Kandke heakskiidetud kaitsekindaid.

(Joon. 11) Kandke vastupidavaid libisemiskindlaid jalanõusid.

(Joon. 12) Enne hooldamist ühendage aku lahti.

(Joon. 13) Seadmel või selle pakendil olevad sümbolid viitavad, et antud seadet ei tohi visata olmeprügi hulka. Seade tuleb kõrvaldada vastavas taaskasutuspunktis.

(Joon. 14) Seade on kaitstud pritsiva vee eest.

(Joon. 15) Hoidke köik kehaosad kuumadest pindadest eemal.

(Joon. 16) Keskkonna müraemissiooni märgis ELi (sealhulgas New South Walesi õigusaktid) ja Ühendkuningriigi õigusaktide järgi. Toote garanteeritud helivõimsuse taseme andmed leiate jaotisest Tehnilised andmed Ik 360 ja sildilt.

aaaannxxxx Mudeli etikett näitab seerianumbrit. aaaa on tootmisaasta, nn on tootmis- nädal ja xxxx on järjekorranumber.

(Joon. 17) Hoidke seadme kasutamise ajal inimestest ja loomadest vähemalt 15 m kaugusele.

Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele.

Tootja

Husqvarna AB

Drottninggatan 2, SE-561 82 Huskvarna, Sweden, tel: [phone]

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt.

Tugi

Toote kohta toe saamiseks avage veebisaidi www.husqvarna.com toejaotis, et saada juurdepääs juhistele, tõrkeotsingu juhenditele või kasutada Husqvarna iseteenindust ja tooteassistenti (kui see on teie turul saadaval). Toote täiendava klienditoe küsimustes võtke ühendust Husqvarna edasimüüjaga.

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus”, „ettevaatust” ja „märkus” juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva önnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutusjuhised elektritööriistadele

HOIATUS: Lugege läbi kõik masinaga kaasas olevad hoiatused, juhised, tehnilised andmed ning tutvuge joonistega. Alltoodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või ohtliku kehavigastuse.

• Säilitage köik ohutusjuhised ja instruktsioonid tulevikus kasutamiseks. Hoiatustes kasutatud möiste „masin“ tähistab vörgutoitel (juhtmega) masinat vöi akutoitel (juhtmeta) masinat.

Tööala ohutus

• Hoidke tööala puhas ja tagage hea valgustatus. Korralagedus või valgustamata tööalad võivad põhjustada önnetusi.
• Ärge kasutage masinat plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või

tolmu läheduses.Masinad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.

- Hoidke lapsed ja kõrvalised isikud masina kasutamise ajal eemal. Tähelepanu kõrvalejuhtimise korral võite kaotada kontrolli seadme üle.

Elektriohutus

• Masina pistikud peavad pistikupesaga ühilduma. Ärge muutke pistikut mis tahes viisil. Ärge kasutage maandusega masinate puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
• Vältige kehalist kokkupuudet maandatud pindadega (nt torud, radiaatorid, elektripliidid ja külmikud). Teie keha maandamise korral on elektrilöögi oht suurem.
• Ärge laske masinatel kokku puutuda vihma ega niiskusega. Masina sisse tunginud vesi suurendab elektrilöögiohtu.
• Kasutage kaablit õigesti. Ärge kunagi kasutage kaablit masina kandmiseks, tömbamiseks või pistikupesast eemaldamiseks. Kaitske kaablit kuumuse, öli, teravate servade ja liikuvate osade eest. Kahjustatud või sõlmes juhe suurendab elektrilöögi ohtu.
• Masinaga öues töötamisel kasutage välistingimustes kasutamiseks sobivat pikendusjuhet. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögiohtu.
• Kui masina kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitsmega (RCD) toidet. RCD kasutamine vähendab elektrilöögi ohtu.

Inimeste kaitsmine

• Olge masina kasutamisel tähelepanelik, jälgige oma tegevust ja kasutage töös selget ning tervet möistust. Ärge kasutage masinat, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus masinate kasutamise ajal võib lõppeda raskete kehavigastustega.
• Kasutage isikukaitsevahendeid. Kasutage alati kaitseprille. Asjakohastes tingimustes kaitsevahendite (nt tolmumask, mittelibisevad turvajalatsid, kiiver või kõrvaklapid) kasutamine vähendab kehavigastuste ohtu.
• Vältige soovimatut käivitumist. Enne kui hakkate masinat toitevoolu ja/või akuga ühendama, seda üles tõstma või kandma, veenduge, et masin oleks olekus OFF (VÄLJAS). Kui kannate masinaid nii, et sõrm on toitelülitil, või ühendate need vooluvõrku, kui toitelüliti on sisse lülitatud, võib see lõppeda önnetusega.
• Eemaldage enne masina sisselülitamist köik reguleerimis- ja mutrivõtmed. Masina pöörleva osa külge jäetud mutrivõti või muu võti võib tekitada kehavigastusi.

• Ärge kūünitage liiga kaugele. Säilitage kogu aeg kindel jalgealune ja tasakaal. See võimaldab teil elektritööriista ootamatutes olukordades paremini kontrollida.

• Kandke nõuetekohaseid riideid. Ärge kandke lahtiseid rõivaid ega ehteid. Hoidke juuksed ja rõivad liikuvatest osadest eemal. Lahtised rõivad, ehted või pikad juuksed võivad liikuvate osade vahele kinni jääda.

• Kui seadmetel on ühendus tolmueemaldus- ja kogumisseadmete jaoks, veenduge, et need on ühendatud ja neid kasutatakse öigesti. Tolmukogumise kasutamise abil saab vähendada tolmuga seotud ohte.
• Ärge laske endal masinate sagedase kasutamisega omandatud teadmistele tuginedes muutuda liiga enesekindlaks, eirates nii masina ohutuspõhimõtteid. Hooletu tegutsemine võib sekundi murdosa vältel põhjustada raskeid vigastusi.

Masina kasutamine ja hooldus

• Ärge kasutage masinaga jõudu. Kasutage rakenduse jaoks öiget masinat. Sobiva elektritööriistaga edeneb teie töö näidatud võimsusvahemikus paremini ja ohutumalt.
• Ärge kasutage masinat, kui see lüliti vajutamisel sisse ega välja ei lülitu. Mis tahes masin, mida pole võimalik lüliti abil juhtida, on ohtlik ja tuleb viivitamatult parandada.
• Enne masina reguleerimist, tarvikute vahetamist või hoiulepanekut eemaldage pistik toiteallikast ja/või eemaldage masina küljest aku, kui see on eemaldatav. See ohutusmeede takistab elektritööriista kogemata käivitumist.
• Hoidke masinat, mida te parasjagu ei kasuta, lastele kättesaamatus kohas ning ärge lubage masinat kasutada isikutel, kes ei oska seda kasutada või pole neid juhiseid läbi lugenud. Masinad on väljaõppeta kasutajate käes ohtlikud.
• Hooldage masinaid ja lisatarvikuid. Kontrollige liikuvate osade joondust ja kinnitusi, osade purunemist või muid masina käsitsemist mõjutada võivaid tegureid. Kahjustuse korral laske masinat enne kasutamist remontida. Paljude õnnetuste põhjuseks on halvasti hooldatud elektritööriistad.
• Hoidke lõikevahendid teravad ja puhtad. Nõuetekohaselt hooldatud teravate lõikeservadega lõikemasinate kinnikiilumise tõenäosus on väiksem ja neid on hõlpsam juhtida.
• Järgige masina, tarvikute, osade jm kasutamisel neid juhiseid ning arvestage töötingimuste ja -ülesandega. Masina käsitsemine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.
• Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libedad käepidemed ning haardepinnad ei vöimalda ettenägematutes olukordades masina turvalist käsitsemist ega kontrollimist.

Akutööriistade kasutamine ja hooldamine

- Kasutage laadimiseks ainult tootja soovitatud laadijat. Ühte tüüpi aku laadimiseks sobiv laadija

võib koos teist tüüpi akuga kasutades tuleohtu põhjustada.

• Kasutage mootortööriistades vaid spetsiaalselt neile loodud akusid. Teisi akukogumeid kasutades riskite vigastuste ja tulekahjuga.
• Kui aku pole hetkel kasutuses, hoidke seda eemal teistest metallesemetest (nt kirjaklambrid, mündid, võtmed, naelad, kruvid vms väiksed metallesemed), mis võiksid akuklemme omavahel ühendada. Akuklemmide lühistamine võib põhjustada põletushaavu või tulekahju.
• Väärkasutamise korral võib akust vedelikku lekkida; vältige kokkupuudet. Kokkupuute korral loputage kannatada saanud kohta veega. Kui vedelik satub silma, loputage silma veega ja pöörduge arsti poole. Akust lekkinud vedelik võib põhjustada ärritust või põletushaavu.
• Ärge kasutage defektset või muudetud akut või tööriista. Kahjustatud või muudetud akud võivad käituda ettearvamatult ning põhjustada tule-, plahvatus- või vigastusohtu.
• Ärge laske akul või tööriistal puutuda kokku tulega või liiga kõrgete temperatuuridega. Kokkupuude üle 130 °C temperatuuriga võib põhjustada plahvatuse.
• Järgige kõiki laadimisjuhiseid ja ärge vahetage akut või tööriista temperatuuril, mis jääb väljapoole juhistes kirjeldatud temperatuurivahemikku. Aku laadimine valesti või väljaspool selleks ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tuleohtu.

Teenindus

• Laske oma elektritööriista parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Sellega on tagatud, et säiliks elektritööriista ohutus.
• Ärge kunagi hooldage kahjustatud akusid. Akusid võivad hooldada üksnes tootja või volitatud teenusepakkujad.

Rohutrimmeri, võsalõikuri ja võsasae ohutushoiatused

• Ärge kasutage masinat halva ilmaga (eelkõige äikesetormi ajal). See vähendab pikselöögi ohtu.
• Kontrollige põhjalikult, kas masina kasutusalas on elusloodust. Masin võib töötades elusloodust kahjustada.
• Kontrollige hoolikalt masina kasutusala ning eemaldage sealt kõik kivid, oksad, traadid, kondid ja muud võõrkehad. Öhku paiskuvad esemed võivad tekitada kehavigastusi.
• Enne masina kasutamist kontrollige alati visuaalselt, et lõikur või lõiketera ja nende koost ei oleks kahjustatud. Kahjustatud osad suurendavad vigastuste ohtu.

• Järgige tarvikute vahetamise juhiseid. Valesti pingutatud lõiketera kinnitusmutrid või poldid võivad lõiketera kahjustada ning lõiketera võib toote küljest lahti tulla.

• Lõikuri nimipöörlemiskiirus peab vastama vähemalt masinale märgitud maksimaalsele pöörlemiskiirusele. Kui lõikureid kasutatakse nimipöörlemiskiirusest suuremal kiirusel, võivad need puruneda ja laiali paiskuda.

• Kandke silmade, kõrvade, pea ja käte kaitsevarustust. Nõuetele vastavad kaitsevahendid vähendavad võimalikke kehavigastusi, mille põhjuseks on lendav praht või tahtmatu kontakt lõikejõhvi või lõiketeraga.
• Masinaga töötades kandke alati kaitsejalatseid. Ärge kasutage masinat paljajalu ega lahtiste sandaalidega. Kaitsejalatsite kandmine vähendab liikuva löikuri, jöhvi vöi löiketeraga kokkupuutel jalalabade vigastusohtu
• Kandke masinaga töötamisel alati pikki pükse. Katmata naha korral suureneb paiskuvatest esemetest tingitud vigastusoht.
• Hoidke kõrvalised isikud masinaga töötamise ajal eemale. Paiskuv praht võib tekitada raskeid kehavigastusi.
• Kasutage seadme kasutamisel alati kaht kätt. Masinast kahe käega kinni hoidmisega väldite masina üle kontrolli kaotamist.
• Hoidke masinat ainult isoleeritud haardepindadest, kuna lõikejõhv või lõiketera võib kokku puutuda peidetud juhtmetega. Kui lõikejõhv või lõiketerad puutuvad pinge all olevate kaablitega, võivad masina metallosad seejärel samuti pinge alla sattuda ning kasutajale elektrilöögi anda.
• Hoidke alati jalad kindlalt maas õiges asendis ja kasutage masinat ainult maapinnal seistes. Libedatel ja ebakindlatel pindadel võite kaotada tasakaalu või kontrolli masina üle.
• Ärge kasutage masinat liiga järskudel kallakutel. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
• Kallakul töötades tagage alati kindel asend, töötage masinaga risti üle kallaku, mitte otse üles või alla, ning olge suuna muutmisel äärmiselt ettevaatlik. See vähendab kontrolli kaotamise ning libisemis- ja kukkumisohtu, mis võib lõppeda kehavigastusega.
• Masina töötamise ajal hoidke köik kehaosad löikurist, jöhvist või löiketerast eemal. Enne masina käivitamist veenduge, et löikur, jöhv või löiketera ei puutuks millegagi kokku. Hetkeline tähelepanematus masina kasutamise ajal võib põhjustada teile või teistele vigastusi.
• Ärge kasutage masinat vöökohast kõrgemal. See aitab vältida tahtmatut kokkupuudet lõikuri või lõiketeraga ja tagab teile ootamatutes olukordades masina üle parema kontrolli.
• Kui lõikate pinge all olevat põõsast või võrseid, olge alati valmis selle võimalikuks tagasipaiskeks. Kui puukiududesse talletunud pinge vabaneb, võib põõsas või võrse kasutaja poole tagasi paiskuda ja/või masina kontrolli all hoidmise võimatuks muuta.
• Olge põõsaid ja võrseid lõigates äärmiselt ettevaatlik. Peened oksad võivad lõiketera vahele

kinni jääda ja seejärel piitsana teie poole viskuda või panna teid tasakaalu kaotama.

• Säilitage kontroll masina üle ning ärge puudutage lõikureid, jõhvi või lõiketerasid ega muid ohtlikke liikuvaid osi, kui need veel liiguvad. See vähendab liikuvate osade põhjustatud vigastusohtu.
• Kui eemaldate kinnikiilunud materjali või hooldate masinat, veenduge, et lüliti oleks välja lülitatud ja aku oleks eemaldatud. Masina ootamatu käivitumine kinnikiilunud materjali eemaldamisel või seadme hooldamisel võib põhjustada raskeid kehavigastusi.
• Kandke masinat nii, et masin on välja lülitatud ja kehast eemal. Masina öige käsitsemine vähendab trimmeri liikuva löikuri, jöhvi või löiketeraga juhusliku kokkupuute töenäosust.
• Masina transportimisel või hoiustamisel paigaldage metallteradele alati kate. Masina õige käsitsemine vähendab tahtmatu kokkupuute ohtu lõiketeraga.
• Kasutage ainult tootja määratud asenduslöikureid, -jöhve, -löikepäid ja -löiketerasid. Valed varuosad vöivad suurendada kontrolli kaotamise, purunemise ja vigastuse riski.
• Kui eemaldate kinnikiilunud materjali või hooldate masinat, veenduge, et lüliti oleks välja lülitatud ja aku oleks eemaldatud.Masina ootamatu käivitumine kinnikiilunud materjali eemaldamisel või seadme hooldamisel võib põhjustada raskeid kehavigastusi.

Lõiketera tagasilöögijõu põhjused ja sellega seotud hoiatused

• Lõiketera tagasilöök on masina äkiline külgsuunas ette- või tahapoole liikumine, mis võib tekkida siis, kui lõiketera kinni kiilub või haakub mõne objekti külge, näiteks istiku või kännu külge. See võib olla nii tugev, et viib masina ja/või selle kasutaja tasakaalust välja ning kasutaja võib kaotada kontrolli masina üle. Lõiketera tagasilööki ja sellega seotud ohte saab vältida, järgides alltoodud ettevaatusabinõusid.
• Hoidke masinast mõlema käega tugevasti kinni ja asetage oma käed selliselt, et lõiketera tagasilöögijõudu vältida. Seiske kehaga masina vasakule küljele. Lõiketera tagasilöögijõud võib suurendada vigastuste ohtu, kuna masin liigub ootamatult. õigete ettevaatusabinõude korral suudab kasutaja lõiketera tagasilööki kontrolli all hoida.
• Kui lõiketera takerdub või katkestate lõike mingil põhjusel, lülitage masin välja ja hoidke seda lõigatava materjali sees liikumatult, kuni lõiketera täielikult seiskub. Kui lõiketera on materjalis kinni ning lõiketera veel liigub, siis ärge kunagi proovige masinat materjalist eemaldada ega masinat tahapoole tömmata, vastasel juhul võib lõiketeral tekkida tagasilöök. Tehke kindlaks lõiketera kinnijäämise põhjus ja kõrvaldage see.

• Ärge kasutage nürisid või kahjustatud lõiketerasid. Nürid või kahjustatud lõiketerad suurendavad kinnikiilumise või esemete külge kinnijäämise ohtu, tekitades lõiketera tagasilööki.

• Veenduge, et lõigatav materjal oleks alati selgelt näha. Tagasilöök võib tekkida kergesti sellises kohas, kus seadme operaator ei näe selgelt lõigatavat materjali.

• Kui masinaga töötades läheneb teile keegi teine, lülitage masin välja. Tera tagasilöögi korral on suurem oht, et liikuv löiketera tabab teisi inimesi.

Muu üldine ohutusteave

• Enne teise tööpiirkonda liikumist lülitage seade välja. Seadme üleandmisel teisele isikule eemaldage alati aku.
• Ärge kunagi asetage seadet maha enne, kui olete selle välja lülitanud ja aku eemaldanud. Ärge jätke sisselülitatud seadet järelevalveta.
• Lõikeseade ei seisku pärast seadme väljalülitamist kohe.
• Kui käivituslüliti on liikunud tagasi algasendisse, peab lõiketera olema täielikult peatunud.
• Enne seadme kasutamist ning pärast löögi saamist tuleb kontrollida kulumis- ja kahjustusjälg i ning seadet vajadusel remontida.
• Kui seadmega töötamise ajal jääb midagi lõikeosa külge kinni, siis peatage seade ja lülitage see välja. Veenduge, et lõikeosa oleks täielikult seiskunud. Alati enne seadme ja/või lõikeosa puhastamise, kontrollimise või parandamise alustamist eemaldage aku.
• Kontrollige seadet enne kasutamist. Vt jaotiseid Toote ohutusseadised Ik 352ja Hooldamine Ik 356. Ärge kasutage kahjustatud seadet. Järgige seadet kontrollides ja hooldades seadme kasutusjuhendi nõudeid.
  • Vigane lõikeosa võib suurendada õnnetuste ohtu.
• Kontrollige, et ajam poleks määrdunud ega mõranenud. Eemaldage ajamist harja abil muru ja lehed. Vajaduse korral tuleb kanda kindaid.
• Kontrollige alati, et õhutusavad oleksid puhtad.
• Kontrollige, et trimmeripea oleks täielikult trimmeri külge kinnitatud.
• Enne käivitamist tuleb paigaldada köik seadme katted, kaitsed ja käepidemed.
• Kontrollige, et seade oleks töökorras. Kontrollige, et köik mutrid ja kruvid oleksid korralikult pingutatud.
• Kontrollige trimmeripead ja kaitsekatet kahjustuste ning mõrade osas. Kui trimmeripead või trimmerikaitset on tabanud lõök või see on pragunenud, vahetage trimmeripea või trimmerikaitse välja. Kasutage ettenähtud lõikeosa kaitsekatet. Vt peatükki Tehnilised andmed.
• Toode on ohtlik, kui kasutate seda valesti või ettevaatamatult. Toode võib tekitada kasutajale või teistele raske või surmava kehavigastuse.
• Seda seadet ei tohi kasutada isikud (sh lapsed), kellel on nõrgemad füüsilised, sensoorsed või vaimsed võimed või puudulikud teadmised ja kogemused, välja arvatud juhul, kui neid jälgib või juhendab seadme kasutamisel isik, kes vastutab

nende ohutuse eest. Lapsi tuleb jälgida, et nad seadmega ei mängiks.

- Ärge laske lapsi seadme lähedale ega neil seadet kasutada! Kuna seadet on lihtne käivitada, võivad lapsed selle käivitada, kui neid piisavalt ei jälgita. Sellega võib kaasneda raskete vigastuste oht. Sellepärast tuleb seadmelt eemaldada aku, kui seade jääb valveta.

- Ärge kunagi lubage seadet ega akut kasutada või hooldada lastel ega teistel isikutel, kes pole seadme ja/või aku kasutamise koolitust saanud.

- Kasutamist võivad piirata riiklikud või kohalikud seadused. Järgige kõiki määrusi.

- Seadet tuleb hoida lukustatud ruumis, kus lapsed ja kõrvalised isikud sellele ligi ei pääse.

- Hoiustamise ja transportimise ajal tuleb alati kasutada transportkaitset.

- Hoidke käed ja jalad alati lõikealast eemal, eriti mootori sisselülitamise ajal.

- Pärast seadme väljalülitamist hoidke käed ja jalad lõikeosast eemal seni, kuni lõikeosa on täielikult seisma jäänud.

- Ärge eemaldage lõigatud materjali ega laske teistel inimestel lõigatud materjali eemaldada ajal, kui seade töötab või lõikeosa põörleb, kuna see võib põhjustada ohtlikke kehavigastusi.

- Ärge unustage, et seadme kasutaja vastutab selle eest, et inimeste või nende varaga ei juhtuks önnetus.

- Seadme algset konstruktsiooni ei tohi muuta ilma tootja loata. Kasutage alati originaalseid lisatarvikuid. Lubamatud muudatused ja/või lisatarvikud võivad põhjustada kasutaja ning teiste isikute raskeid või isegi eluohltlikke kehavigastusi. Garantii ei pruugi katta kahjusid, mis on põhjustatud volitamata lisatarvikute või varuosade kasutamisest.

- Ainukesed tarvikud selle seadmega kasutamiseks on peatükis Tehnilised andmed loetletud, meie soovitatud lõikeosad.

- Ärge kunagi kasutage seadet, mille ehitust on muudetud

- Ärge kunagi kasutage kahjustatud seadet. Teostage ohutuskontroll ja hooldage seadet korrapäraselt, nagu käsitlemisöpetuses nõutud. Teatud hooldustoiminguid tohib teha ainult vastava väljaöppe saanud spetsialist. Vt juhiseid lõigust „Hooldus”.

- Halva ilmaga töötamine väsitab ja sellega kaasneb tihti muid ohte. Seadet pole soovitatav kasutada väga halva ilmaga, näiteks tiheda udu või vihma, tugeva tuule, väga külma temperatuuri või äikeseohu korral.

- Ärge kunagi töötage redelil, toolil või muus kõrges asendis, mis ei ole täielikult fikseeritud.

- Kasutusest eemal olevat seadet tuleb hoida siseruumis – Kui seadet ei kasutata, hoidke seda siseruumis

- Kõiki olukordi, mis võivad seadme käitamisel ette tulla, ei ole võimalik kirjeldada. Olge alati ettevaatlik

ja kasutage tervet möistust. Vältige olukordi, millega te ei pruugi toime tulla. Kui te pärast selle juhendi läbilugemist tunnete veel ebakindlust, küsige enne jätkamist nõu asjatundjalt.

- Veenduge, et inimesed ja loomad ei oleks töö ajal lähemal kui 15 meetrit. Kui samas kohas töötab mitu kasutajat, peab ohutusvahemaa olema vähemalt 15 meetrit. Vastasel juhul tekib raskete vigastuste oht. Seisake toode kohe, kui keegi läheneb. Ärge kunagi pöörake toodet ringi enne, kui olete selja taha vaadanud ja veendunud, et ohutsoonis pole kedagi.

- Kui seadmega töötamise ajal jääb midagi lõikeosa külge kinni, siis peatage seade ja lülitage see välja. Veenduge, et lõikeosa oleks täielikult seiskunud. Alati enne seadme ja/või lõikeosa puhastamise, kontrollimise või parandamise alustamist eemaldage aku.

- Veenduge, et inimesed, loomad või kõrvalised esemed ei mõjutaks teie kontrolli toote üle ega puutuks kokku lõikeosaga või lõikeosast väljapaiskuvate lahtiste esemetega. Ärge kasutage kunagi seadet olukordades, kus te ei saa kutsuda abi önnetuse korral.

- Veenduge, et saate turvaliselt seista ja liikuda. Vaadake, et läheduses ei oleks tökkeid, nagu juuri, kive, oksi, kraave jms, mis oleksid takistuseks juhul, kui tuleb kiiresti eemalduda. Olge eriti ettevaatlik kallakutel töötades.

- Kõndige ja ärge kunagi jookske.

- Vaadake üle tööpiirkond. Körvaldage köik lahtised esemed, nagu kivid, klaasikillud, naelad, traadid, nöör ja muu taoline, mis vöivad välja paiskuda vöi löikurisse vöi löikuri piirdesse kinni jääda.

- Jälgige, et lõigatud oksajupid teie pihta ei paiskuks. Ärge lõigake liiga lähedal maapinnale, kus kivid ja muud esemed võivad õhku paiskuda.

- Kui seade on sisse lülitatud, siis jälgige, et riided või kehaosad ei puutuks vastu lõikeosa. Hoidke seadet allpool puusa kõrgust.

- Hoiduge eemalepaiskuvate esemete eest. Kasutage alati heakskiidetud kaitseprille. Ärge kummarduge vaatama kaitsekatte taha! Kivid, prügi jms esemed või osakesed võivad lennata silma ja põhjustada ohtlikke kahjustusi või isegi pimedaksjäämist.

- Kui kasutate kõrvaklappe, olge tähelepanelik hõigete ja hoiatussignaalide suhtes. Eemaldage kõrvaklapid kohe, kui toode on seiskunud.

- Kui tekib ebasoovitav vibratsioon, kerige jõhvi välja, et anda jõhvile õige pikkus, misjärel peaks vibratsioon vaibuma.

- Kui seade hakkab ebatavaliselt vibreerima, siis peatage masin ja eemaldage aku.

- Tugeva vibratsiooniga töötamine võib põhjustada vereringe- või närvikahjustusi, eriti neil, kel on vereringehäireid. Pöörduge arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks sümptomiteks on näiteks tundetus, surin, torkiv tunne, valu, nõrkus, muutused nahavärvis või naha seisukorras. Nimetatud nähtused esinevad tavaliselt sõrmedes, käelabades ja randmetes.

- Hoidke toodet alati kahe käega. Hoidke seadet endast paremal.

Isikukaitsevahendid

HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab önnetusjuhtumi korral kehavigastuse raskusastet. Öige varustuse valimiseks pöörduge edasimüüja poole.
• Kui tööalas on puid körgusega üle kahe meetri, kasutage kiivrit.
• Kanna heakskiidetud kõrvaklappe.
• Kasutage alati heaks kiidetud kaitseprille, mis vastavad USA standardile ANSI Z87.1 või ELi riikide standardile EN 166. Kasutage näo kaitsmiseks visiiri. Visiir ei ole silmade kaitsmiseks piisav.

(Joon. 18)

• Vajaduse korral kandke kindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades.
• Kandke terasest varbakatete ja libisemist takistavate taldadega kaitsesaapaid.
• Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest röivastest, mis vöivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse ega sandaale. Ärge kasutage seadet paljajalu. Kinnitage juuksed ohutult ölgadest körgemale. (Joon. 19)
• Hoia esmaabikomplekti kättesaadavas kohas.
  (Joon. 20)

Toote ohutusseadised

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

Selles alalõigus kirjeldatakse masina turvavarustust, selle otstarvet ning kuidas läbi viia kontrolle ja hooldust, tagamaks masina nõuetekohane töö. Vaadake pealkirja all olevaid juhiseid, Sissejuhatus Ik 346 et teada saada, kus need osad teie tootel asuvad.

Kui seadet ei hooldata õigesti ja korrapäraselt ning seadet ei paranda asjatundja, võib seadme tööiga lüheneda ja tekkida õnnetuste oht. Kui vajate täiendavat infot, pöörduge lähimasse teenindusse.

HOIATUS: Ärge kunagi kasutage toodet, mille turvavarustus on kahjustatud. Ohutusvarustust tuleb käesolevas lõigus toodud eeskirjade kohaselt hooldada ja kontrollida. Kui seade ei vasta

ohutusnõuetele, laske see parandada hooldustöökojas.

ETTEVAATUST: Seadme hooldus ja parandamine nõuab eraldi väljaõpet. Eriti oluline on see seadme ohutusvarustuse puhul. Kui seade ei vasta allpool toodud nõuetele, viige see hoolduspunkti. Meie toodetele on tagatud professionaalne hooldus ja parandus. Kui seadme edasimüüja ei tegele hooldusega, paluge tal juhatada teid lähimasse hoolduspunkti.

Kasutajaliidese kontrollimine

1. Vajutage pikalt nuppu On/Off (A). (Joon. 21)
   a) Kui ekraani valgustus (B) süttib, on seade sisse lülitatud.
   b) Kui ekraani valgustus kustub, on toode välja lülitatud.

2. Kui ekraanil põleb või vilgub hoiatuse märgutuli, lugege jaotist Klahvistik Ik 358.

Toitelüliti lukustuse kontrollimine

Toitelüliti lukustusfunktsioon väldib seadme juhuslikku käivitamist. Kui lükkate toitelüliti lukustuse edasi (A) ja seejärel vajutate selle vastu käepidet (B), vabastatakse toitelüliti (C). Käepidemest lahti lastes lähevad nii toitelüliti kui ka lukustus tagasi algasendisse. Seda liigutust juhivad kolm iseseisvat vedru. (Joon. 22)

1. Jälgige, et kui lukk on algasendis, oleks toitelüliti lukustatud. (Joon. 23)
2. Lükake toitelüliti lukustus edasi (A) ja vajutage alla. Hoidke toitelüliti lukustust vastu käepidet (B) ning veenduge, et vabastamisel liiguks see tagasi algasendisse. (Joon. 24)
3. Veenduge, et toitelüliiti ja toitelüliiti lukustus liiguvad takistamatult ning tagastusvedrud töötavad korrektselt. (Joon. 25)
4. Toote sisselülitamiseks vajutage pikalt nuppu On/Off.
5. Vajutage toitelüliti täielikult alla, et rakendada täiskiirus.
6. Vabastage toitelüliti ja veenduge, et lõikeosa peatuks ja jääks paigale.

Lõikeosa kaitsme kontrollimine

HOIATUS: Ärge kasutage lõikeosa ilma heakskiidetud ja õigesti kinnitatud lõikeosa kaitsmeta. Kasutage alati lõikeosa kaitset, mis on ette nähtud just selle lõikeosa jaoks, mida te kasutate, vt Lisatarvikud Ik 361. Vale või vigane lõikeosa kaitse võib põhjustada raskeid kehavigastusi.

Lõikeosa kaitse takistab esemete paiskumist seadmekasutaja suunas. Samuti aitab see ära hoida kehavigastusi, mida võib tekitada lõikeosa puudutamine.

1. Seisake seade ja eemaldage aku.
2. Otsige kahjustusi, näiteks pragusid. (Joon. 26)
3. Kui löikeosa kaitse on kahjustunud, vahetage see välja.

Trimmeripea

• Kasutage sobivat trimmeripead, lõikeosa ja soovitatud trimmerijõhvi. Vaadake juhendi lõpus olevaid lõike „Kokkupanek“ ja „Lisatarvikud Ik 361“.
• Kontrollige, et trimmerikaitse peal asetsev lõikur ei oleks kahjustatud.
• Seadme ebatavalise vibreerimise vältimiseks veenduge, et trimmerijõhv oleks keritud tihkelt ja ühtlaselt ümber ketta. Erinevad juhtmepikkused võivad põhjustada mittevajalikku vibratsiooni. Koputage trimmeripead, et saavutada jõhvi õige pikkus.

Jõhvi eluea pikendamiseks võib sellel lasta enne paigaldamist 2 päeva vees liguneda. See muudab jõhvi vastupidavamaks.

Ohutusjuhised kokkupanekul

HOIATUS: Lugege need juhised enne seadme kasutamist hoolikalt läbi, veenduge, et saate neist aru, ja järgige neid.

• Enne toote kokkumonteerimist eemaldage aku.
  • Kandke heakskiidetud kaitsekindaid.
• Kui kaitse on katki või pole töökorras, võib see kaasa tuua kehavigastuse. Ärge kasutage lõikeosa, mille külge ei ole kinnitatud heakskiidetud kaitset.
• Enne mootori käivitamist veenduge, et kinnitasite katte ja völli öigesti.
• Veoketas ja tugiäärik peavad sobituma õigesti lõikeosa keskavasse. Valesti kinnitatud lõikeosa võib põhjustada kehavigastuse või surma.
• Kui lõikeosaga on kaasas kanderihmad, peavad need olema õigesti toote külge kinnitatud. Kanderihmad muudavad kasutamise ohutuks ning aitavad vältida kasutaja ja teiste isikute vigastusi.

Aku ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Kasutage ainult Husqvarna heakskiidetud akusid. Vt jaotist Heakskiidetud akud Ik 361. Akud on kodeeritud.
• Kasutage seotud Husqvarna toodete toiteallikana alati üksnes Husqvarna heakskiidetud akusid.

Kehavigastuse vältimiseks ärge kasutage akut muude seadmete toiteallikana.

• Elektrilöögioht. Ärge ühendage akuklemme võtmete, müntide, kruvide või muude metallesemetega. See võib tekitada akus lühise.
• Ärge kasutage mittelaetavaid akusid.
• Ärge asetage esemeid aku õhuavade sisse ja ette.
• Vältige aku kokkupuudet otsese päikesevalguse, kuumuse ja lahtise leegiga. Aku võib põhjustada põletusi ja/või keemilisi põletusi.
• Vältige aku kokkupuudet vihma ja märja keskkonnaga.
• Vältige aku kokkupuudet mikrolainete ja körgsurvega.
• Ärge demonteerige ega löhkuge akut.
• Aku lekke korral vältige vedeliku kokkupuudet keha ja silmadega. Kui vedelik satub kehale, puhastage kokkupuutunud ala rohke veega ja seebiga ning seejärel pöörduge arsti poole. Kui vedelik satub silma, ärge hõõruge silmi, vaid loputage neid veega vähemalt 15 minutit ja pöörduge arsti poole.
• Kasutage akut keskkonnas, mille temperatuur jääb vahemikku -10 40^ .
• Ärge puhastage akut või akulaadijat veega. Vt jaotist Seadme, aku ja akulaadija puhastamine Ik 357.
• Ärge kasutage akut, mis on kahjustatud või mis ei tööta korralikult.
• Hoiustage akusid eemal metallesemetest (nt naelad, kruvid, ehted).
  • Hoidke aku eemal lastest.

Akulaadija ohutus

HOIATUS: Enne toote kasutamist lugege läbi järgmised hoiatused.

• Ohutuseeskirjade eiramine võib kaasa tuua elektrilöögi või lühise.
• Kasutage ainult seadme tarnekomplekti kuuluvat akulaadijat. Husqvarna heakskiidetud akude laadimiseks kasutage ainult Husqvarna heakskiidetud akulaadijaid. Juhiseid vt Heakskiidetud akulaadijad Ik 361.
• Ärge püüdke akulaadijat lahti monteerida.
• Ärge kasutage akulaadijat, mis on kahjustatud või ei tööta korralikult.
• Ärge töstke akulaadijat toitejuhtmest hoides. Akulaadija vörgupistikupesast lahutamiseks tömmake pistikut. Ärge tömmake toitejuhet.
• Vältige juhtmete ja pikendusjuhtmete kokkupuudet vee, öli ja teravate servadega. Jälgige, et juhe ei jääks uste, väravate jms vahele.

• Ärge kasutage akulaadijat tuleohtlike või korrosiooni tekitavate materjalide läheduses. Veenduge, et akulaadija poleks kinni kaetud. Suitsu või tule tekke korral eemaldage pistik akulaadijast.

• Laadige akut ainult hea õhuvahetusega siseruumis ja päikesevalguse eest kaitstuna. Ärge laadige akut öues. Ärge laadige akut märjas keskkonnas.

• Kasutage akulaadijat keskkonnas, mille temperatuur jääb vahemikku 5...40 °C. Kasutage laadijat hästi ventileeritavas, kuivas ja tolmuvabas keskkonnas.
• Ärge asetage esemeid akulaadija jahutusavade sisse ja ette.
• Ärge kunagi ühendage akulaadija klemme metallesemete külge, vastasel korral vöib akulaadija lühistuda.
• Kasutage heakskiidetud ja kahjustamata pistikupesasid. Veenduge, et akulaadija juhe poleks kahjustatud. Pikendusjuhtme kasutamisel veenduge, et pikendusjuhe poleks kahjustatud.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgnevad hoiatused.

- Eemaldage aku enne hooldustööde või muude kontrolltoimingute või seadme kokkupanemise alustamist.

• Seadme kasutaja tohib teha üksnes käesolevas kasutusjuhendis kirjeldatud hooldustöid. Mahukamate hooldustööde tegemiseks pöörduge hooldusesindusse.
• Ärge puhastage akut või akulaadijat veega. Tugevatoimeline pesuvahend võib kahjustada plastdetaile.
• Kui hooldustöid ei tehta, siis seadme kasutusiga lüheneb ja önnetuste oht kasvab.
• Kõigi hooldus- ja parandustööde tegemiseks (eriti seadme ohutusseadiste juures) on vajalik eriväljaõpe. Kui pärast hooldustööde tegemist ei läbi seade kõiki käesolevas kasutusjuhendis kirjeldatud kontrolltoiminguid, siis pöörduge hooldusesinduse poole. Garanteerime, et hooldusesinduses tehakse teie seadmele professionaalsel tasemel remondi- ja hooldustööd.
• Kasutage ainult originaalvaruosi.
• Lõikeosa remontimisel kandke alati tugevaid kindaid. Lõiketerad on äärmiselt teravad ja võivad kergesti põhjustada kehavigastusi.

Kokkupanek

Silmuskäepideme paigaldamine

1. Kinnitage silmuskäepide varrel olevate noolte vahele. Ärge asetage silmuskäepidet ega suspensiooni sildi peale. (Joon. 27)
2. Seadista silmuskäepidet seda vastavalt nihutades.
3. Kinnitage mutter, nupp ja kruvi, aga ärge liigselt pingutage.
4. Reguleerige körvaklapid mugavasse asendisse.
5. Pingutage polti.

Lahtivõetava varre paigaldamine

1. Keerake nuppu, et avada varre liitmik. (Joon. 28)
2. Joondage sakk (A) liitmikul oleva noolega (B). (Joon. 29)
3. Sisestage vars liitmikku, kuni vars kinnitub klõpsuga kohale. (Joon. 30)
4. Keerake nupp korralikult kinni. (Joon. 31)

Lahtivõetava varre eemaldamine

1. Keerake liitmiku vabastamiseks nuppu 3 pööret või rohkem. (Joon. 32)
2. Vajutage nupule (C) ja hoidke seda all.
3. Hoidke sellest varre otsast, mille külge mootor on kinnitatud, tugevasti kinni.
4. Tõmmake vars otse sidurist välja. (Joon. 33)

Lõikevarustuse paigaldamine

Lõikevarustus hölmab lõikeosa ja lõikeosakaitset.

HOIATUS: Kasutage kaitsekindaid.

HOIATUS: Kasutage alati konkreetse lõikeosa jaoks soovitatud lõikeosakaitset. Vt jaotist Tehnilised andmed Ik 360.

HOIATUS: Valesti kinnitatud lõikeosa võib põhjustada kehavigastuse või surma.

Riputussilmuse paigaldamine (kui on olemas)

1. Paigaldage riputussilmus tagumise käepideme ja silmuskäepideme vahele. (Joon. 34)

Märkus: Ärge paigutage toiteallikat maapinnale.

1. Reguleerige silmust, et toode oleks tasakaalus ja seda oleks hõlbus kasutada.

HOIATUS: Lõikeosa monteerimisel on äärmiselt tähtis, et vedamisketta/tugiääriku juhtimiskese satuks õigesti lõikeosa

keskauku. Valesti monteeritud lõikeosa võib põhjustada raskeid ja/või eluohtlikke vigastusi.

HOIATUS: Lõikeosa ei tohi mingil juhul kasutada, paigaldamata heakskiidetud kaitsekatet. Vt peatükki „Tehnilised andmed”. Kui metallist lõikeosa kasutamisel on paigaldatud vale või vigane kaitse või käepide puudub, võib see põhjustada raskeid kehavigastusi.

Trimmerikaitsme ja trimmeripea kinnitamine

1. Kinnitage trimmerikaitse/kombikaitse (A) plaadihoidiku (M) küljes oleva kahe konksu külge.

2. Keerake kaitse ümber varre ja pingutage teisel pool vart kinni poldiga (L).

3. Pange splint (C) poldipea soonde ja keerake polt täielikult kinni. (Joon. 35)

Trimmeripea paigaldamine

1. Paigaldage väljuvale völlile veoketas (B).
2. Pöörake väljuvat völli, kuni üks veoketta avadest satub kohakuti ülekande avaga.
3. Pange auku splint (C), et völl lukustuks.
4. Pöörake trimmeripead (A) kinnitamiseks vastupäeva. (Joon. 36)

Töö

Sissejuhatus

HOIATUS: Enne toote kasutamist lugege läbi ohutuspeatükk ja veenduge, et oleksite köigest aru saanud.

Husqvarna Connect

Husqvarna Connect on mobiilsideseadmetele möeldud tasuta rakendus. Rakendus Husqvarna Connect annab teie Husqvarna tootele lisafunktssionaalsuse.

• Täiendav tooteteave.
- Toote osade ja hoolduse alane teave ja abi.

Toote Husqvarna Connect kasutamise alustamine

1. Laadi rakendusHusqvarna Connect oma mobiilsideseadmesse.
2. Registreeruge Husqvarna Connect rakenduses.
3. Toote ühendamiseks ja registreerimiseks järgige Husqvarna Connect rakenduse juhiseid.

Märkus: Köigis riikides ei saa rakendust Husqvarna Connect alla laadida. Lisateabe saamiseks võta ühendust hooldusesindajaga.

Aku ühendamine seadmega.

HOIATUS: Kasutage seadmes ainult Husqvarna originaalakusid.

1. Veenduge, et aku oleks täis laetud.
2. Lükake aku seadme akupessa. Aku on kohale lukustunud, kui kuulete klõpsatust. (Joon. 37)

ETTEVAATUST: Kui aku ei liigu sujuvalt akupessa, siis on aku asend vale. See võib toodet kahjustada.

1. Veenduge, et aku oleks õigesti paigaldatud.

Aku laadimine

Märkus: Enne aku esimest kasutuskorda laadige aku täis. Uue aku laetustase on ainult 30%.

1. Veenduge, et aku oleks kuiv.
2. Asetage aku akulaadijasse. (Joon. 38)

Märkus: Aku ja akulaadija võivad erinevate mudelite puhul erineda, kuid protseduur on sama.

1. Veenduge, et akulaadija roheline laadimistuli süttiks. See tähendab, et aku on akulaadijaga õigesti ühendatud.

2. Kui aku köik LED-tuled süttivad, siis on aku täis. (Joon. 39)

3. Akulaadija toiteallikast lahutamiseks võtke kinni pistikust. Ära tömba juhtmest.

4. Eemaldage aku laadijast.

Märkus: Lisateavet lugege aku ja akulaadija kasutusjuhenditest.

Tööasend

• Hoidke seadet mölema käega.
  • Hoidke seadet endast paremal.
  • Hoidke seadet puusa körgusel.
• Hoidke kehaosad kuumadest pindadest eemal.
  • Hoidke kehaosad lõikeosast eemal.

Enne toote kasutamist

• Uurige tööala ja veenduge, et tunnete maastikku, maapinna kallakut, ja teate, kas leidub takistusi, nagu kivid, oksad ja kraavid.
  • Vaadake seade täielikult üle.
• Teostage selles juhendis toodud ohutuskontrollid ja hooldus.
• Veenduge, et kõik katted, kaitsmed, käepidemed ja lõikevarustus oleks õigesti kinnitatud ega oleks kahjustatud.
• Kontrollige, et trimmipeal ega lõikeosakaitsmel ei oleks kahjustusi ega mõrasid. Kui trimmipea või lõikeosakaitse on saanud lõögi või kui nendes on mõrasid, vahetage need välja.

(Joon. 40)

Toote käivitamine

1. Vajutage pikalt nuppu On/Off seni, kuni süttib roheline LED-tuli. (Joon. 41)
2. Reguleerige kiirust toitelüliti abil.

Maksimaalse kiiruse piiramine režiiminupuga

Seadmel on ka režiiminupp. Režiiminupuga saab seadme kasutaja piirata maksimaalset kiirust. Režiiminupul on 3 kiiruse taset. Madalam tase pikendab seadme tööaega. Režiiminupul on 3 kiiruse taset. Madalam tase pikendab seadme tööaega. Kui tehtava töö jaoks pole vaja panna mootorit tööle maksimumkiirusel/täisvõimsusel, kasutage tasemeid 1 ja 2. Kui tööolukord nõuab täispöördeid/täisvõimsust, kasutage taset 3. Ärge kasutage kõrgemat taset, kui on tööolukorras vaja.

1. Maksimaalse kiiruse piiramiseks vajutage režiiminupu. Süttivad valged LED-tuled, mis näitavad, et funktsioon on sisse lülitatud. (Joon. 42)
2. Järgmise kiirustaseme valimiseks vajutage režiiminuppu uuesti.

Automaatse seiskamise funktsioon

Seadmel on automaatse väljalülitamise funktsioon, mis seiskab seadme, kui seda ei kasutata kolme minuti vältel.

Muru pügamine trimmipeaga

Muru pügamine

1. Hoidke trimmipead nurga all maapinna kohal. (Joon. 43) Ärge vajutage trimmerijöhvi rohu sisse.
2. Esemete või rajatiste lähedal asuva muru pügamisel rakendage 80% kiirust. (Joon. 44)

Rohu lõikamine

1. Lõikamisel jälgige, et rohutrimmeri jõhv asuks maapinnaga paralleelselt. (Joon. 45)
2. Ärge vajuta trimmipead vastu maapinda. See võib kahjustada maapinda ja toodet.
3. Jälgige, et trimmeripea ei puutuks pidevalt vastu maapinda, sest see võib trimmeripead kahjustada.
4. Kui liigutate muru lõigates toodet küljelt-küljele, rakendage täisgaasi. (Joon. 46) Veenduge, et murutrimmeri jõhv asuks maapinnaga paralleelselt.

Muru eemalepühkimine

Pöörleva trimmerijöhvi ümber tekkivat öhuvoolu saab kasutada lõigatud muru alalt eemaldamiseks.

1. Hoidke trimmipead ja jõhvi maapinna kohal maapinnaga paralleelselt.
2. Rakendage täispöörded.
3. Liigutage trimmipead küljelt küljele ja pühkige muru.

HOIATUS: Alati kui paigaldate uue jõhvi, puhastage trimmipea katet, et vältida tasakaalust väljas olekut ja vibratsioone käepidemetes. Kontrollige ja vajaduse korral puhastage ka trimmipea muid osi.

Toote seiskamine

1. Vabastage toitelüliti või toitelüliti lukk.
2. Vajutage nuppu On/Off. (Joon. 47)
3. Vajutage aku vabastusnuppe ja tömmake aku välja. (Joon. 48)

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav jaotis.

Hooldusgraafik

HOIATUS: Enne hooldustööde alustamist eemaldage aku.

Allpool on esitatud loend seadme hooldustöödest, mida peab tegema seadme kasutaja. Lisaks hoolduskavas kirjeldatud hooldusele laske toodet

Hooldus lga päev lga nädal lga kuu
Puhastage toote välised osad kuiva lapiga. Ärge kasutage vett. X
Kontrollige, kas nupp On/Off töötab korralikult, ja veenduge, et see poleks kah-justatud.	X
Kontrollige, et toitelüliti ja toitelüliti lukustus töötaksid ohutult ning nõuetekoha-selt.	X
Kontrollige, kas köik juhtseadised töötavad korralikult ja on kahjustamata. X
Hoidke käepidemed kuivad, puhtad ning öli- ja määrdevabad. X
Veenduge, et löikeosa oleks kahjustamata. Kui löikeosa on kahjustunud, vaheta-ge see välja.	X
Veenduge, et löikeosa kaitse oleks kahjustamata. Kui löikeosa kaitse on kahjus-tunud, vahetage see välja.	X
Veenduge, et mutrid ja kruvid oleksid pingutatud. X
Veenduge, et aku vabastusnupud töötaksid ning lukustaksid aku kindlalt seadme külge.	X
Veenduge, et aku ei oleks kahjustatud. X
Veenduge, et aku oleks laetud. X
Kontrollige, kas akulaadija on kahjustamata ja töötab korralikult. X
Kontrollige köiki juhtmeid, liitmikke ja ühendusi. Veenduge, et need poleks kah-justatud ega määrdunud.		X
Veenduge, et reduktor oleks reduktorimäärdega õigesti täidetud, vt jaotist Nur-kreduktori määramine Ik 357. Kui mitte, siis kasutage Husqvarna reduktorimää-ret.		X
Kontrollige aku ja seadme vahelisi ühendusi. Samuti kontrollige aku ja akulaadija vahelisi ühendusi.			X

Seadme, aku ja akulaadija puhastamine

1. Pärast kasutamist puhastage seade kuiva riidelapiga.
2. Puhastage aku ja akulaadija kuiva riidelapiga. Hoidke akujuhikuid puhtana.
3. Enne aku asetamist akulaadijasse või tootesse veenduge, et aku ja akulaadija klemmid oleksid puhtad.

Nurkreduktori määramine

1. Eemalda lõikeosa.
2. Aseta toode selliselt, et määrdekork jääb kõrgeimasse asendisse.

3. Eemalda määrdekork. (Joon. 49)

4. Vaata määrdekordi avasse ja pööra veovõlli. Määrde tase (A) peab olema võrdsel tasemel hammasratta hammastega (B). (Joon. 50)

5. Kui määrdetase on liiga madal, täida reduktorit Husqvarna reduktorimäärdega. Täida aegamisi ja pööra veovõlli määrde lisamise ajal, lõpeta õige taseme (B) saavutamisel.

ETTEVAATUST: Määrde vale kogus võib reduktorit kahjustada.

Kandke määret veovölli otsale iga 30 töötunni järel. Lahtikäiva varrega mudelitel võivad veovölli otsad kokku kuivada, kui neid korrapäraselt ei määrita. (Joon. 51)

Veaotsing

Klahvistik

LED-näidik Võimalikud tõrked Võimalik lahendus
Roheline tööoleku LED-tuli vilgub	Aku pinge madal. Laadige aku.
Punane tõrke LED-tuli vilgub Ülekoormus. Lõikeosa on kinni kiilunud.		Lülitage seade välja. Eemaldage aku. Eemaldage lõikeosalt võõrkehad.
		Temperatuuri kõrvalekalle. Laske seadmel maha jahtuda.
		Toitelülitit ja aktiveerimisnuppu tuleb vajutada samal ajal.	Vabastage toitelüliti ja seade aktiveerub.
Seade ei käivitu Mustus akukonnektoritel. Puhastage akukonnektorid suruõhu või peh-me harjaga.
Punane tõrke LED-tuli põleb. Seade vajab hooldust. Võtke ühendust hooldustöökojaga.

Aku

40-B140X, 40-B220X, 40-B330X ^120
Sümptomid Põhjus Toiming
Aku tõrke märgutuli vilgub. Aku on tühl.	Laadige akut.
	Suur töökoormus koos väga madala aku temperatuuriga.	Laske akul soojeneda. Näiteks teisaldage see siseruumidesse või töötage madalal kiirusel, kuni aku on soe.
	Aku ei tööta. Aku tööulatus on saavutanud oma limiidi.	Eemaldage aku seadmest. Laske akul puhata ja seejärel vajutage aku märgutule nuppu.
Aku temperatuuri märgutuli põleb. Aku	on kasutamiseks liiga külm või liiga kuum.	Hoidke akut keskkonnas, mille temperatuur jäab vahemikku -10...40 °C. Kui aku on saavutanud õige temperatuuri, saab seda uuesti kasutada.
Aku temperatuuri märgutuli vilgub.	Aku temperatuuripiirang on peagi saavutatud.	Vähendage kiirust ja/või töökoormust. Optimaalse jõudluse tagami-seks hoidke akut eelistatud temperatuuril +10 °C kuni +30 °C.
Aku temperatuuri märgutuli põleb, kui aku on laadijas.	Vale temperatuur, aku on laadimi-seks liiga külm või liiga kuum.	Laske akul jahtuda või pange see si-seruumi soojenema. Kui aku on saa-vutanud õige temperatuuri, saab se-da uuesti laadida. Veenduge, et ka-sutate laadijat keskkonnas, kus õhu-temperatuur jääb vahemikku 5–40°C. Hoidke laadija eemal päikeseval-gusest. Kui probleem ei lahene, pöör-duge edasimüüja poole.
Süttib aku tõrke märgutuli. Akus esineb kriitiline tõrge. Pöörduge edasimüüja poole.

Akulaadija

40-C500X, 40-C750X121
Sümptomid Võimalikud tõrked Võimalik tegevus
Laadija märgutuli on kollane.Aku tõrke märgutuli vilgub või aku temperatuuri märgutuli põleb.	Vale temperatuur, aku on laadimiseks liiga külm või liiga kuum.	Kui aku on liiga kuum, hoidke seda laadijaga ühendatuna. Laadija sisseehitatud ventilaator vähendab aku temperatuuri. Kui aku on soovitatud temperatuuril, algab laadimine automaatselt.Kui aku on liiga külm, viige see siseruumi. Kui akul on soovitatud temperatuur, jätkake laadimist.Veenduge, et tagatud oleks tööks sobilik temperatuurivahemik, vt akulaadija kasutusjuhendit. Hoidke laadija eemal päikesevalgusest. Kui probleem ei lahene, pöörduge edasimüüja poole.
Laadija märgutuli on kollane. Aku veanäidi põleb.	Akus esineb kriitiline tõrge.	Pöörduge edasimüüja poole.
Laadimise ajal põleb laadija märgutuli punaselt.	Laadijal esineb kriitiline tõrge.	Pöörduge edasimüüja poole.

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

• Tarnitud liitiumioonakud vastavad ohtlike ainete eeskirjade nõuetele.
• Täitke kaubanduslikule transpordile kehtestatud pakendamise ja märgistamise erinõudeid (sh kolmandate osapoolte või ekspediitorite teenuseid kasutades).

• Enne seadme lähetamist konsulteerige isikuga, kes on läbinud ohtlike ainete käitlemise alase erikoolituse. Järgige köiki kehtivaid riiklikke eeskirju.

• Enne aku pakendisse asetamist katke lahtised kontaktid isoleerteibiga. Asetage aku pakendisse tihkelt, et see ei saaks liikuma hakata.

• Hoiustamise ja transpordi ajaks tuleb aku eemaldada.
• Asetage aku ja akulaadija kohta, mis on kuiv ja mida ei ähvarda niiskus ega jäätumine.
• Ärge hoidke akut kohas, kus vöib tekkida staatiline elekter. Ärge hoidke akut metallkastis.

• Hoidke akut ruumis, mille temperatuur püsib vahemikus 5...25°C (41...77°F) ja kus aku on varjatud otsese päikesevalguse eest.

• Hoidke akulaadijat ruumis, mille temperatuur püsib vahemikus 5 °C kuni 45 °C ja kus akulaadija on varjatud otsese päikesevalguse eest.

• Kasutage akulaadijat üksnes juhul, kui ümbritsev temperatuur on vahemikus 5...40°C.
• Laadige enne aku pikemaajalist hoiustamist see 30–50% ulatuses täis.
• Hoidke akulaadijat ruumis, mis on suletud ja kuiv.
• Ladustamisel hoidke aku akulaadijast eemal. Ärge lubage lastel ja teistel volitamata isikutel seadmeid puutuda. Hoidke seadmeid lukustatavas ruumis.
• Enne seadme pikemaajalist hoiustamist puhastage seade ja tehke sellele täishooldus.
• Transportimise ja hoiustamise ajal kasutage tootel olevat transpordikaitset, et vältida inimeste kehavigastusi ja toote kahjustusi.

- Kinnitage seade transpordi ajaks turvaliselt.

Aku, akulaadija ja seadme kasutuselt kõrvaldamine

Tootel või selle pakendil olevad sümbolid näitavad, et toodet ei tohi visata olmeprügi hulka. Toimetage see elektri- ja elektroonikajäätmete ringlussevõtukeskusesse. Nii aitate vältida keskkonna ja inimeste kahjustamist.

Kui soovite lisateavet oma toote ringlussevõtu kohta, võtke ühendust kohalike ametiasutuste, olmejäätmete käitleja või edasimüüjaga.

Tehnilised andmed

Tehnilised andmed

	325iLK ja TAB850
Mootor
Mootori tüüp BLDC (harjadeta) 36 V
Väljuva völli pöörlemiskiirus, 1/min 5800
Lõikelaius, mm 420
Kaal
Kaal ilma akuta (kg) 3,8
Müratasemed ^122
Helivõimsuse tase, möõdetud dB(A) 95
Müravõimsustase, garanteeritud LWA dB(A) 96
Müratase ^123
Helirõhk kasutaja kõrva juures, möõdetud standardi EN 62841-1 dB (A) järgi
Originaaltrimmipeaga 92
Vibratsioonitase ^124
Käepidemete vibratsioonitasemed, möõdetud EN 62841-1 järgi, m/s ^2
Originaaltrimmeripeaga, vasak/parem 2,1/3,9

Heakskiidetud akud

Aku BLi200 40-B220X
Tüüp Liitiumioonaku Liitiumioonaku
Aku mahtuvus, Ah 5,2 6,0
Nimipinge, V 36 36
Kaal, kg 1,3 1,4

Heakskiidetud akulaadijad

Akulaadija	QC330 40-C500X
Sisendpinge, V 100-240 100-240
Sagedus, Hz 50–60 50–60
Võimsus, W 330 500

Lisatarvikud

Lisavarustus

Heakskiidetud lisavarustus	Lisavarustuse tüüp	Lõikeosakaitse, tootenr
Trimmerijõhv ∅ 2,0 mm (0,080 tolli)	Whisper twist trimmer line, maximum ∅ 2.4 mm
Trimmeripea	T25 (Whisper twist trimmer line, maximum ∅ 2.4 mm)	597 01 62-01
	T35 (Whisper twist trimmer line, maximum ∅ 2.4 mm)	597 01 62-01

Lisatarvikud

Heakskiidetud lisatarvikud Lisa-	seadme num-ber ^125	Lisasead-mete rühm ^126	Järgmis-tele mu-delitele
Trimmer TAB850 325iLK
Võsalõikurseade BCA850 1 1–10 325iLK
Puhurseade BAC 11 11–20 325iLK
Servalõikurseade ECA850 21 21–30 325iLK
Servalõikurseade EAC 22 21–30 325iLK
Hekilõikurseade HA860 32 31–40 325iLK
Oksasaagimisseade PAX730 41 41–50 325iLK
Oksasaagimisseade PAX1100 42 41–50 325iLK
Saagimisseade PA1100 43 41–50 325iLK
Harjakomplekt SR600-2 51 51–60 325iLK
Harjaseade BR600 52 51–60 325iLK
Samblaeemaldusseade DT600	53 51–60	325iLK
Kultivaatorseade CAC	54 51–60	325iLK
Retsiprokaatori kinnitus RA850	2 1–10 52	5iLK

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna AB, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Akumurutrimmer
Kaubamärk	Husqvarna
Tüüp/mudel	325iLK+TAB850
Identifitseerimine Seerianumbrid alates 2024. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Direktiiv/eeskiri Kirjeldus
2006/42/EÜ „masinadirektiiv“
2014/30/EMÜ „elektromagnetilise ühilduvuse direktiiv“
2011/65/EL „ohtlike ainete piiramise direktiiv“
2000/14/EÜ „välitingimustes kasutatavate seadmete müra direktiiv“

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN ISO 12100:2010, EN 62841-1:2015+AC:2015+A11:2022, IEC 62841-4-4:2020 +A1:2024, EN ISO 11806-1:2022, EN 61000-6-3:2007+A1:2011, EN 61000-6-1:2016, EN IEC 63000:2018.

SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden on läbinud vabatahtliku tüübikontrolli vastavalt 2006/42/EÜ IX lisale. Sertifikaadi nr: SEC/24/2593.

Teavitatud asutus: 0404 SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Sweden on samuti kinnitanud vastavust nõukogu direktiivi 2000/14/EÜ lisale VI. Sertifikaadi number: 01/1610/013.

Lisateavet mürataseme kohta vt Tehnilised andmed Ik 360.

Huskvarna, 2024-06-12

Hr Stefan Holmberg, uurimis- ja arendustegevuse juht, tehnoloogiahaldus, Husqvarna AB

Tehnilise dokumentatsiooni eest vastutaja

Saturs
