NÁVOD NA OBSLUHU GWS 27230 JR Professional BOSCH

Montáz ochranného zaízeni

Pred kazdou practa na elektronaradi vytahnete zastrku ze zasuvky.

na rádné upevné ochranného krytu (6) a pravidelné ho kontrolujte.

Standardni prídavná rukojet / prídavná rukojet s tylumim vibraci

Montáž brusnych nastrojú

Broušeni povrchú s brusným talifem

Pri praci s gumovym brusnym talifem (23) vzdy namontuje ochranu rukou (22).

Bezpečnostné upozornenia

Vseobecne bezpecnostn upozornenia pre elektricke naradie

VYSTRAHA

Precitajte si vsetky bezpečnostné upozornenia, pokyny, ilustracie

a specifikacia dodané s tymto elektrickym naradim.

Nedodržiavanie vsetkych uvedenychPokynov moze mat za následok uraz elektrickym prudom, požiar a/alebo tázke poranenie.

Tieto vystrażné upozornenia a bezpečnostné použtie.

Pojem „elektrické náradie“ použivaný v nasledujúcom Texte sa vztahuje na elektrické náradie napájané zo siete (s privodnou snúrou) a na elektrické náradie napájané akumulatorovou bateriou (bez privodnej snúry).

• Pracovisko vždy udržiavajte Čišćá dobre osvetlené.
  Neporiadok a neosvetlené priestory pracovska možu mat za nasledok pracovné urazy.
  Nepouzivaje elektrické náradie vo vybusnom prostredi, napr. tam, kde sa nachadzaju hor'avé kvapaliyny, plyny alebo hor'avy prach. Ručné elektrické náradie vytvara iskry, ktoré by mohli zapalit pracch alebo vypary.
  Nedovlofte detom anym nepovolanym osobam,aby sa pochas pouzivania elektrickeho naradia zdrziavali v blizkosti pracoviska. Pri Rozptylovani mozte stratit kontrolu nad naradim.

Nepouživajte privodnú snuru na iné nez urçene úcely: na nosenie ručného elektrického naradia, ani na jeho zavesenie a zastrčku nevyberajte zo zásvuky tahaním za privodnú snuru. Udrziavajte sieťovú snuru mimo dosahu horúch telies, oleja, ostrych hrán alebo pohybujúcích sa sucastí. Poškodené alebo zauzlené privodné snúry zvyśuju riziko urazu elektrickým prudom.
Ked' pracujete s elektrickym náradim vonku, použivaj te len také predlžovacie kable, ktoré su schvalene aj na použivanie vo vonkajsch priestoroch. Použitie predlžovacieho kábla, ktorý je vchodný na použivanie vo vonkajsom prostredi, znižuje riziko urazu elektrickym prudom.
Ak sa neda vyhnut pouzitiu elektrického naradia vo vlhkom prostredi, pouzite ochranny spinač pri poruchovych prudoch. Pouzitie ochranného spinača pri poruchovych prudoch znižuje riziko urazu elektrickým prudom.

Bezpečnost'osob

Bud'te ostražiti, sustred'te sa na to, co robite, a s elektrickym naradim pracujte uvazlivo. Nepracujte s elektrickym naradim, ak ste unaveni alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Kratka nepozornost pri pouzivané elektrického náradia moze maţ za následok važne poranenia.
Používajte osobné ochrannes prostriedky. Vždy použí-vajte ochrannes okuliare. Používanie osobněch ochraněch prostriedkov, ak je ochranná dýchacia maska, bezpečnostné pracová obuv, ochranná prilba alebo chraniče sluchu, podla druhu elektrického náradia a spósobu jeho použitia znižuje riziko zranenia.
Vyhybajte sa neumyselnemu uvedeniu elektrického nárdia do Činnosti. Predzasunutim zástrčky do zásuvyk y/ailebo pred pripojenim akumulátora, pred chytením alebo prenásním elektrického nárdia sa vždy presveděcte, Č je elektrické náradie vypnuté. Prenásníe elektrického nárdia so zapnutým vypínačom alebo pripojenie zapnutého elektrického nárdia k elektrickej sieti moze maž za nasledok nefodu.
Kym zapnete elektrické naradie, odstrante z neho na stavovacie pomocky alebo kl'uce na skrutky. Nastavovaci nastroj alebo kl'uc, ktory sa nachadza v rotujucej casti elektrickeho naradia, moze sposobit vaze poranenia osob.
Vyhybajte sa abnormalnym poloham tela. Dbajte na pevny postoj a neustale udrziavajte rovnovahu. Takto budete moct lepsie kontrlovat rucné elektricke naradie v neocakavanych situaciach.
Pri praci noste vhodny pracovny odev. Nenoste vo'né odevy ani sperky. Dbajte, aby sa vlasy, odev a ruka-vice nedostali do blizkosti pohyblivych sucasti. Volny odev, dlhe vlasy alebo sperky sa mozu zachytit do rotujucich casti elektrickho naradia.
Ak sa da na rucne elektrické náradie namontovat od-savacie zariadenie a zariadenie na zachytávanie prachu, presveděte sa, cisu dobre priopojené

a správné použivané. Použivanie odsavacieho zariadenia a zariadenia na zachytávanie prachu znižije riziko ohrozenia zdravia prachom.

Dbajte, aby ste pri rutinnom pouzivani náradia nekonali v rozpore s principmi jeho bezpecného pouzivania. Nepozorná práca moze viest v okamihu k tazkému zraneni.

Nikdy nepretăzujte elektrické náradie. Použivajte elektrické náradie vchodné na dany druh prace. Svhodným rucným elektrickým náradim budete pracovat lepsie a bezpečnejsie v uvedenom rozsahu vykonu nára-dia.
Nepouzivajte elektrické naradie, ktoré máPokazeny vypinač. Náradie, ktoré sa uz nedá zapnut alebo vypnút, je nebezpećné a treba ho zverit do opravy odborníkovi.
Než zacnete náradie nastavovat alebo prestavovat, vymieñat prisluşenstvo alebo kým ho odložite, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulator, ak je toMZne. Totopreventivne opatrenie zabrañuje neumyselnému spusteniu elektrického naradia.
Nepouživané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovol'te použivat toto náradie osobám, ktoré s nim nie su doverne oboznámene alebo ktoré si neprecitali tieto pokyny. Elektrické náradie je nebezpečné, ak ho použivaju neskúsené osoby.
Elektrické náradie a prisluşenstvo starostlivo osetrujte. Kontrolujte, Či pohyblíve suciastky bezchybne funguji alebo Či nie su blokované, zlomené alebo poskodené, ēo by mohlo negativne ovplyvinit správné fungovanie elektrického náradia. Pred použitím nárádia dajte poskodené suciastky vymenit. Vělá nehód je spósobenych nedostatočnou udržbou elektrického nárádia.
Rezné nastroje udrziavaje ostre a cîsté. Starostlivo osetrované rezné nastroje s ostrymi reznymi hranami maju mensiu tendenciu zablokovat sa a lahsie sa daju viest.
Používajte elektrické náradie, prisluşenstvo, nastavovacie nastroje a pod. podla tychto vystražnych upozoreni a bezpečnostnéchPokynov. Pri práci zohladnite konkrétne pracovné podmienky a cinnost, ktorú budete vykonávat. Používanie elektrického náradia na iny než predpokladany učel moze viestknebezpečném situáám.
Rukovati a uchopové povrchy udržujte SUCHte a bez oleja alebo mazachieho tuku. Šmyklavé rukovati a uchopové povrchy neumoznju bepezchu manipulaciu a ovladanie naradia v neocakávanych situáciach.

Servis

BezpečnostnéPokyny pre uhlov brúsku

Vseobecne bezpecnostne vystrahy pre obrusovanie, brusenie, kefovanie alebo rezanie:

Toto elektrické náradie slúzi akobrúska, jemnabrúska, drótená kefa, vyrezávac otvorov alebo rezací nástroj. Precítajte si vsetky bezpećnostné upozornenia,Pokyny, ilustrácie a specifikácie dodané s tymto elektrickym náradim. Zanedbanie dorziavania vsetkych uvedenych pokynov moze mat za nasledok zasah elektrickym prudom, požiar a/alebo tázke poranenie.
S tymto elektrickym naradim sa nesmu vykonavat take operacia, aknapriklad lestenie. Cinnosti, na ktorne ie je urceneto toelelektricke naradie, mozu ohrozit zdravie a sposobit zranenia osob.
Neupravujte toto elektrické náradie na prácu, na ktorú nie je vyslovne navrhnute a spefikované vyrobcom náradia. Takáto uprava moze mat za nasledok stratu kon–troly a spósobit vázne zranenie.
Nepouživajte prisluşenstvo, ktoré nie je spezialne na-yrhnute a odporucane vyrobcom naradia. Hoci prisluşenstvo možno pripojit na vase elektrické naradie, nezarucije to bezpećné použivanie.
Menovite otácky prisluşenstva musia byt minimálne rovnaké akom maximálne otácky vyznacné na elektrickom náradi. Prisluşenstvo, ktoré sa otáca rychlejsie, akosu jeho menovite otácky, saMZe zlomit' a Rozletiet.
Priemer otvoru kotuca a prirub musia zodpovedat priemeru vretena elektrickeho naradia. Prisluansevo nespravnych Rozmerov sa nedá vhodne chranié alebo ovladat.
Rozmery upevnenia prisluenstva musa zodpovedat Rozmerom upinaciemu systemu elektrickho naradia. Prisluenstvo, ktoré nie je zhodné s montáznym mech-anizmom elektrickho naradia, nie je vyväzené, nadmerne vibruje a moze sposobit stratu kontroly nad naradim.
Nepouživajte poskodené prisluşenstvo. Pred kazdym použitim skontrolujte prisluşenstvo ako napr. brusne kotuče, ci nie su vystiepené a prasknute; brusne taniere, ci nie su prasknute, zodrate alebo nadmerne opotrebované alebo ci drōtene kefy nemaju volné alebo prasknute drôty. Ak elektrické naradie alebo prisluşenstvo spadne nazem, skontrolujte ho, ci nie je poskodené, alebo použite neposkodené prisluşenstvo. Po kontrole a instalacii prisluşenstva zaujmite vy aj okolostojace osoby polohu v dostatočnej vzdialenosti od rotujuceho prisluşenstva a na Jednu minútu nechajte bezat nezatažene elektrické naradie pri maximánych otáčkach. Poskodené prisluşenstvo sa poças tejto skúsky obyčajne Rozpadne.
Používajte osobné ochrannes prostriedky. V závislosti od vykonávanej prace používajte ochranny stit na tvár alebo ochrannes okuliare. Podl'a potreby používajte respirátor proti prachu, chránice sluchu, rukavice a pracovné zásteru schopné zachytí drobné brésivo alebo ulomky obrobu. Ochrana oci musi byt schopné zachytí lietajúce ulomky uvolnene pri roznych aplíka

170|Slovencina

ciach. Maska proti prachu alebo respirator musia dokazaf odfiltrovat castice vznikajuce pri konkrtenej aplikacii. Dlhodobé vystavenie posobeni intenzivneho hluku moze sposobit stratu slchu.

• Okolostojace osoby sa musia nachadzat' v bepeznej vzdialenosti od pracoviska. Každa osoba, ktora vstupi do pracovného priestoru, musi používat' osobné ochrannes prostriedky. Ülomky obrobku alebo odlomeného prisluěs nestva mozu odletiet' a sposobit zranenie aj na váčsiu vzdialenost od miesta vykonávania cinnosti.
  Ak vykonávate prácu, kde sa moze obrabacie prisluşenstvo dostaf do kontaktu so skrytou elektroinstalaciou alebo vlastnym napajacim kablom, drzte elektrické náradie za izolované ochopovace plochy. Rezacie prisluşenstvo pri kontakte s fázou moze prepojič odhalene kovové ľasti naradia s fázou a použivatel'moze byt zasiahnuty elektrickým prudom.
  Umiestnite napajaci kabel mimo rotujuceho prislustensta. Ak stratite kontrolu, kabel sa moze prerezat alebo zachyit a vasa ruka alebo rameno sa moze vtiahnuf do rotujuceho prislustensta.
  Nikdy neodkladajte elektrické náradie, kym sa prisluşenstvo uplne nezastavi. Rotujuce prisluşenstvo sa moze zachytif o povrch a vymknut sa spod vasej kontroly.
  Nespustajte elektrické náradie, ak ho držite pri sebe. Náhodný kontakt s rotujucim prisluenstvom by mohlo za-chytit vás odev a pritiahnut ho na vase telo.
  Pravidelne cristite vetracie otvory elektrickho naradia. Ventilator motora bude nasavat prach dovnutra nara-dia a nadmerne hromadenie prachovych kovovych castic moze sposobit uraz elektrickym prudom.
  Nepouzivaje elektrické náradie v blizkosti hor'avych materiálov. Iskry mozu zapalit tieto materialy.
  Nepouživajte prisluşenstvo vyzadujúce kvapalné chladenie. Použivanie vody alebo kvapalnych chladiacich prostriedkov moze mat za následok uraz elektrickým prudom aj so smrteñymi následkami.

Spatny raz a suvisiace vystrahy:

Spatnyraz je nahla reakcia zasekuteho alebo zachyteneho rotujuceho kotuca, brusneho taniera, kefy alebo ineho prisluensstva. Zasekutie alebo zachytenie sposobuje rychle zastavenie rotujuceho prisluensstva, vysledkom coho je ystrelenie nekontrolovaneho elektrickeho naradia v smere proti pohybu prisluensstva v mieste kontaktu.

Napriklad, ak brusny kotuc sa zachyti alebo zasekne do obrobku, hrana kotuca, ktora vstrupje do miesta zasekutia, sa moze vnorif do povrchu materialu, nasledkom coho kotuc vybehne alebo sa vyhodi. Kotuc moze yvaskoit bud v smere k pouzivate'ovi alebo od neho, v zavislosti od smeru otacania v mieste dotyku. Brusne kotuc sa mozu za tychto podmienok zlomit.

Spatny raz je vysledkom nespravneho pouzivania elektrického naradia a/alebo nespravneho pracovného postupu alebo podmienok, ktorym sa moźno vyhnú pri aplkáci nižsie uvedenych vchodnychpreventivnych opatreni.

Bezpečnostné výstrahy týkajúce sa brúsenia a rožbrusovania:

Používajte len také druhy kotúčov, ktoré su špecifikovane pre vase elektrické náradie a špecifický chranic navrhnuty pre zvolený kotúč. Kotúče, pre ktoré nie je navrhnute elektrické náradie, nemožno vchodne chránit aNie su bezpečné.
Brusna plocha kotucov s vypuklym stredom musi byt umiestnana pod rovinou obruby krytu. Nespravne na-montovany kotuc presahujuci rovinu obruby krytu nemo-ze byt dostatochnchranych.
Kryt musi byt bezpečne pripevně k elektrickému náradiu a umiestnený tak, aby zaručoval maximálnu bezpečnost a k použivateřovi smerovala majmensia Čast kotúca. Kryt pomáha chránit použivateťa pred odletujucimi ulomkami zlomeného kotúca, nahodnám dotykom s kotúcom a iskrami, ktore by mohl zi zapalíť odev.
Kotúce sa mozu pouzivat'len na odporucane učely. Napriklad: nebruste bočnou stranou brusneho kotúca. Rozbrusovacie kotúce su urcené na obvodové brusenie, bočné sily posobiace na tieto kotúce ich mozu zlomit.
Vzdy pouzivaje neposkodenepriruby kotucov,ktore maju spravnu vel'koct a tvar pre zvoleny kotuc. Spravne priruby zabezpecuju podopretie kotua a znižuju riziko poskodenia kotua.Priruby pre Rozbrusovacie kotuce sa mozu Iisit od pirub pre brusne kotue.
Nepouzivaje opotrebovane kotuce z vaccieho elektrickeho naradia. Kotuce urcené pre vaccie elektrické naradie nie suvhodne pre vyssie otacky mensieho naradia a mozu sa roztrhnut.
Pri použivaní dvojućelovych kotucov vždy použivajte správný ochranny kryt pre vykonávanú aplikáciu. Ak nepoužijete správný ochranny kryt, nemusi byt dosiahnutá požadovaná uroven ochrany, co by mohlo viest k váznemu zraneniú.

Doplnkové bezpečnostné výstráhy týkajúce sa rozbrusovania:

Dbajte, aby nedoslo k „zaseknutiu" rozbrusovacieho kotuca a neposobte nañ nadernym tlakom. Nepokušaje sa reata do prilis velej hlbky. Nadmerne namáhanie kotuca zvyúje zatazenie a nachylnost'ku kruteniu alebo ohybu kotuca v reze a moznost spatného razu alebo Roztrhnutia kotuca.
Nestojte v linii rezu ani za rotujucim kotučom. Ak sa kotuč v mieste rezu posúva smerom od vás, pripadny spatný raz moze vystreli rotujuci kotuč a elektrické nara-die priamo na vás.
V pripezasekutia kotuca alebo prerusenia rezania z akehokolvek dovodu, vypnite elektrickne naradie a drzte ho az do uplneho zastavenia kotuca. Nikdy sa nepokuajte vytahovatrozbrusovaci kotucz rezu, poKym sa kotuc pohyube, pretoze by mohl dojst'k spaTnemu razu. Zistite pricinu zasekutia kotuca a prijmite vchodne napravne opatrenia, ay k nemu nedochadzalo.
Nezačinajte rezat's kotučom v obrobku. Nechajte kotuč dosiahnut' plne otácky a opatrne ho zaved'te na spát do rezu. Ak kotuč spustite v obrobku, moze sa za-seknúf, yysković alebo spasobit spátné ráz.
Oporné panely alebo iné nadrozmerne obroky upev-nite tak,aby sa minimalizovalo riziko zovretia kotuča alebo spatného razu.Vel'ke obroky sa zvyknú v dosled-ku vlastnej hmotnosti prehyba'.Je nutné podopriet'ich v blízkosti linie rezu a v blízkosti hrn na oboch stranách kotuča.
Pri zanorenom reze do existujucich stien alebo inych neprehfadnych miest postupujte mimoriadne opatrne. Zahlbujuci sa kotuc moze prerezat plynové alebo vodovodné potrubie, elektricku instaláciu alebo narazit na objekty, ktoré sposobia spatny raz.
Nepokusajte sa robit zakrivene rezy. Nadmerne namahanie kotuca zvysuje zatazenie a nachylnost ku kruteniu alebo ohybu kotuca v reze a moznost spatneho razu alebo Roztrhutia kotuca, co moze viest k vaznemu zraneniu.

Bezpečnostné výstray hýkajúce sa brusenia:

Používajte papier na brusny kotč správnéj vělkosti. Pri vybere brusného papiera sa riad'te odporúcaniami vyrobuč. Vělký brusny papier prilíš presahujúci brusny tanier moze sposobit tržné rany a zároven zablokovat, roztrhnut kotč alebo vyvolat spátné raz.

Špecifiké bezpečnostné výstráhy pre prácu s brusnymi kefami:

Pamatajte, ze z kefy sa uvol'nuju kusky drótu aj poças normalného pouzivania. Nepretážujte dróty posobením nadmernej sily na kefu Drótěne štětinky mozu l'ahko preniknút tenkým odevom a/alebo kožou.
Ak sa na kefovanie ma pouzivac ochranny kryt, za brante kontaktu drtoeneho kotuca alebo keyfs krytom.Droteny kotuc alebo kefa moze v dosledku zatazenia a odstdrevich sil zvaccsit svoj priemer.

Dodatočné bezpečnostné poukny

Ochranny kryt sa nesmie pouzivat na rezanie. S vhdnym nadstavcom mozno ochranny kryt pouzivat aj na rezanie.

Pri pracovnych nastrojoch s vnutornym zavitom, akosukefya diamantové vftacie korunky, je nutné davadpozor na max.dizku zavitu brusneho vretena. Koniecvretena sa nesmie dotykaf spodku pracovneho nastroja.
Použivajte vchodné pristroje na vyhladvanie skrytych elektrickým vedení a potrubi alebo sa obratne na miestné energetické podniky. Kontakt s elektrickým vodicom pod napatim moze sposobit požiar alebo ma' za následok zásah elektrickým prudom. Poskodenie plynového potrubia moze mat' za následok explóziu. Preniknutie do vodovodného potrubia sposobí vecné skody alebo moze mat' za následok zásah elektrickým prudom.
Nedotykajte sa brusnych a rezacich kotucov, kym neochladnu. Kotuce su pri praci velmi horuce.
Ked'sprerusnapajanie elektrickym prudom,napriklad kvoli vypadku dodavky elektrickho prudu alebovytiahnutiu sie'tovej zastrcky,odblokujte vypinaa daje ho do pozicie pre vypnutie.Zabrani sa tak nekontrolovanemu opatovnemu spusteniu.
Zabzepeche obrobok. Obrobok upnuty pomocou upi-nacieho zariadenia alebo zveraka je bezpecnejsi ako ob-robok pridrziavany rukou.
Pracovné nastroje skladujte v budovách vSuchej, rov-nomerne temperovanej miestnosti, kde nemrze.
Pred prepravou elektrického náradia odoberte pracovné nastroje. Zabrànite tak poškodeniu.
Pripojene rezace a brusne kotuce maju datum spotreby, po jeho uplynuti sa kotuce nesmu pouzivat.

Prosim, všimnite si obrázky v prednej Časti navodu na používanie.

Elektrické náradie je určene na rezanie a kefovanie kovov, kamaña, plastu a kompositnych materialov, na hrubovanie kovov a tiež na vřtanie do kamennych materialov diamanto

172|Slovencina

vymi vřtacimi korunkami bez použitia vody. Pritom je nutné dbat na použitie správného ochranného krytu (pozri „Pre-vázdka“, Stranka 175).

Pri rezani do kameña treba zabezpeñit dostatoñé odsávanie prachu.

So schvalenymi brusnymi nastrojmi sa moze elektrické naradie použivaţ na brusenie brusnym papierom.

Elektrické náradie sa nesmie používat na brusenie kamennych materialov s diamantovými brúsnymi kotúčmi, na brusenie kovov a kameña s miskovitymi kotúčmi alebo na opracovávanie kompozitnéch materialov.

Vyobrazene componenty

Cislovanie zobrazenych componentov sa vztahuje na znazor-nenie elektrického naradia na grafickej strane.

(1) Aretacne tlaicidlo vretena
(2) Tlmenie vibracij
(3) Tlacidlo zaputia/vypnutia
(4) Štandardná pridavná rukovát (izolovaná Úchopová plocha)a
(5) Kolíkový k½ć na upinaciu maticu
(6) Ochranny kryt na brusenie supinacou pačkou
(7) Kodovaci vystupok
(8) Upevnovacia páčka pre ochranný kryt
(9) Skrutka na nastavenie ochranného krytu
(10) Upinacia priruba s O-kruzkom
(11) Brusny kotuc
(12) Kotucová kefa (Ø 22,22 mm)a

(13) Kotucovka kefa (M14)a)
(14) Upinacionatica
(15) Rychloupinacia matica SDS- liie
(16) Ochranny kryt na rezanie
(17) Rezacikotuc
(18) Rukovat (izolovaná ochopova plocha)
(19) Brusne vreteno
(20) Diamantov'rezaci kotuc
(21) Odsávací kryt na rezanie s vodiacimi sanami
(22) Ochrana ruk a
(23) Gumeny brusny tanier
(24) Brusny list^a)
(25) Okruhl matica
(26) Miskovita kefa
(27) Krytna rezanie
(28) Vidlicovy kIuc
(29) Kuželová kefa
(30) Diamantová vrtacia korunka
(31) Pridavná rukovat tlmiaca vibrácie (izolovaná úchopová plocha)
(32) Zaistovacia skrutka pre ochranny kryt
(33) Ochranny kryt na brusenie s aretačnou skrutkou
(34) Ochranny kryt na rezanies a reatacnou skrutkou
(35) Odsávací kryt na rezanie s vodiacimi sanami
a) Toto prisluensstvo nepatr do standardného rozsahu dodávky.

Technické udaje

Uhlová brúsa GWS 27-180 PR GWS 27-230 PR GWS 27-180 JR GWS 27-230 JR
Vecné císló		3601 HC6 1..	3601 HC7 1..	3601 HC6 3..	3601 HC7 3..
Menovitý príkon W 2 700 2 700 2 700 2 700
Menovité volnobežné otáčkyA)	ot/min 8 500 6 500 8 500 6 500
Max. priemer brúsneho kotúča mm 180 230 180 230
Závit brúsneho vretena M 14 M 14 M 14 M 14
Max. dlžka závitu brúsneho vretena mm 25 25 25 25
Pozvoíný Rozbeh • • • •
Ochrana pred opátovnám spuste-ním		• • • •
Vypnutie pri spätnom ráze • • • •
Otočná hlavná rukováť • • • •
Spínač PROtection • •	-	-
Hmotnost(B)C)	kg	6,1 - 7,2	6,3 - 7,7	6,1 - 7,2	6,3 - 7,7

A) Menovite volnobezné otácky podla EN IEC 62841-2-3 pre vyber vhdného pracovného nastroja. Skutočné volnobezné otácky nesmú prekrocit menovite volnobezné otácky a preto su nizsie.
B) v závislosti od použiteho ochranného krytu ((16), (6), (27) / (34), (33), (27)) a od použitej prídavnej rukovati ((4), (31))
C) Hmotnost bez sieitoveho pripojovacieho kábla a bez sieitovej zastrcky
Udaje platia pre menovite napatie [U] 230 V. Pri odliśnych napatiach a vo vyhotoveniach speficfickych pre Jednotlivo krajiny sa moźtu tieto udaje lišit.
Hodnoty sa mozu lišit podla vyrobku a závisia od podmienok použitia a prostredia. Dalsie informácie na adrese www.bosch-professional.com/wac.

Informácia o hlučnosti/vibraciach

Hodnoty emisi hluku zistene podla EN IEC 62841-2-3.

Uvedena uroven vibraci a hodnota emisi hluku reprentuje hlavné spósoby použia elektrického naradia. Ak sa vsak elektrické náradie vyuziva na iné spósoby použia, s odlsnymi vkladacimi nastrojmi alebo pri nedostatočnej udrze, moze sa uroven vibraci a hodnota emisi hluku odlisovat. To moze emisiu vibraci a hluku poças celeho pracovné chasuVyrazne zvyšit.

Na presny odhad emisi vibracia hluku by sa mal zohladni' aj cas, v priebehu ktoreho je naradie vypnute alebo sice spustene, ale v skutocnosti sa nepouziva. To moze emisie vibracia hluku pocas celho pracovneho casu vyrazneznizit.

Na ochranu oblsuhujucej osoby pred posobenim vibracii urcite doplnkove bezpečnostné opatrenia, ak napriklad: udžba elektrického náradia a vkladacich nastrojov, udržiavanie správnéj teploty ruk, organizácia pracovnych procesov.

Pozvolný rozbeh

Elektronicky regulovaný pozvolný rozbeh obmedzuje krutiaci moment pri zapnuti a umozhuje plynulý rozbeh elektrického náradia.

Upozornenie: Ak sa elektrické náradie rozbehne hned po zapnuti s plnymi otáčkami, pozvolné rozbeh a ochrana pred opatovný spustením suPokazené. Elektrické náradie je nutné bezodkladne zaslaf zákaznickemu servisu, adresu si pozrite v odseku „Zákaznicky servis a poradenstvo ohladne použitia".

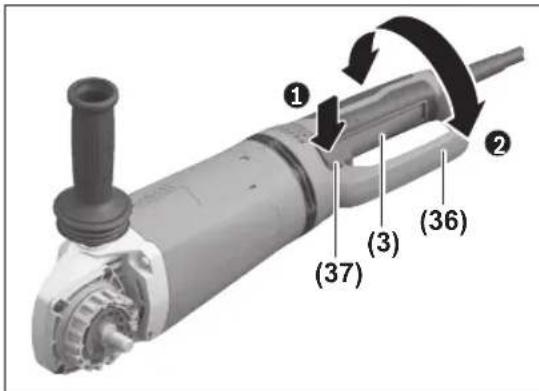

Otačanie hlavnej rukovāti

Pred vsetkymi pracami na elektrickom naradi vytiahnite sietovu zastrchu zo zasuvky.
Vypinač (3) sa musi nachadzát v polohe vyp.

Hlavnu rukovat (36) mozno otočit k telesu motora vždy o 90° do lavalelebo doprava. Takymto sposobom mozno dat' pri spezialnych pripadoch použitia tlacidlo zapnutia/vypnutia do najvhodnejsej polohy z hladiska manipulácie, například pri

174|Slovencina

rezacich pracach s odsavacim krytom svodiacimi sanami (21)/(35) alebo pre'lavakov.

Stlacte oblokovanie rukovati (37),aby sa oblokovala hlavna rukovat (36) a sucasne hlavnu rukovat (36) otacajte do zeianej polohy tak,aby zaskocila.

Montáž

Montáz ochranného zariadenia

Pred vsetkymi pracami na elektrickom naradi vytiahnite sietovu zastrku zo zasuvky.

Upozornenie: Po zlomeni brusneho kotuca poças prevadzky alebo pri poskodeni upinacich zariadeni na ochrannom kryte/na elektrickom naradi sa musi elektrické naradie bezodkladnezaslat'zakaznickemu servisu. Adresu si pozrite v odseku, Zakaznica sluzba a poradenstvo ohladom pouziia".

Ochranny kryt na brusenie supinacou packou

Otvorte upinaciu pačku (8). Zasúvajte ochranny krypt (6) kó-dovacim vystupkom (7) do kódovacej dražky na stopke vretena, kým okraj ochrannesho kryptu nedolieha na prisubu elektrického náradia a ochranny krypt (6) otočte do požadovanej polohy. Zatvorte upinaciu pačku (8).
Ochranny kryt (6) nastavte tak, aby sa zabrano odlietavani iskier do smeru oblsuhujucej osoby.

Upinaci silu uzáveru ochranného krytu (6) možete zmenit povolením alebo utiahnutim nestavovacej skrutky (9). Dávajte pozor na to, aby bol ochranny kryt (6) pvne utiahnuty a pravidelne ho kontrolujte.

Upozornenie: Kódovacie vystupky na ochrannom kryte (6) zaistia, ze sa na elektrické náradie da namontovat len vchodny ochranny kryt.

Ochranny kryt na brusenie s aretačnou skrutkou

Nasad'te ochranny kryt (33) na krk vretena. Prisposobte po-ziciu ochranného krytu (33) poziadavkám pracovného postupu a zaaretujte ochranny kryt (33) zaistovacou skrutkou (32).

Ochranny kryt (33) nastavte tak, aby sa zabránilo odlietavani iskier do smeru obsluhujucej osoby.

Ochranny kryt na rezanie

Pri rezani do kameña sa postarajte o dostatočné odsávanie prachu.

Ochranny kryt na rezanie (34)/(16) sa montuje ako ochranny kryt na brusenie s aretačnou skrutkou (33) alebo ochranny kryt na brusenie supinacou páčkou (6).
Prirezani vzdy pouzivaje ochranny kryt na rezanie (34)/(16)alebo ochranny kryt na brusenie (33)/(6) spolu s krytom na rezanie (27).

Krytnarezanie

Namontujte kryt na rezanie (27) na ochranny kryt na brusenie (6)/(33) (pozri obrazok A/D): vyklopte packu dozadu (1). Nasunte kryt (27) na ochranny kryt na brusenie (6)/(33) (2). Pritlacte packu opat pevne na ochranny kryt (6)/(33) (3).

Pri demontázi (pozri obrázok B/E) vyklopte páčku dozadu (①). Stiahnite kryt (27) z ochranného krytu (6)/(33) (②).

Odsavacikrynta rezaniesvodiacimsankami

Na krčok vretena nasadte odsávací kryt na rezanie s vodiacimi sañami (21)/(35). Polohu odsávacieho krytu (21)/(35) prisposobte poziadvakám pracovného procesu. Odsávací kryt (21)/(35) zabezpeće pomocou zaistovacej skrutky. Na odsávací kryt s vodiacimi sañami (21)/(35) možete prijoyt vchodný vysávac Bosch. Nasadte pritom saciu hadicu s odsávacim adaptérom na prislušné upevnovaci natrubok odsávacieho krytu.

Ochrana ruk

Pri praci s gumenym brusnym tanierom (23) alebo s miskovitou kefou/kuze'ovou kefou/diamantovou vftacou korunkou vzdy namontujte ochranu ruk (22).

Ochranu ruk (22)upevnite pridavnourrukovatou (4)/(31).

Standardná pridavná rukovat/pridavná rukovat tlimiaca vibrácie

Naskrutkujte pridavnu rukovat (4)/(31) podla sposobu
prace vpravo alebo vflavo na hlavu prevodovy.

Elektrické náradie použivajte ibas pridavnou ruková-tou (4)/(31).
Elektrické náradie prestaţe použivat, kad je pridav-na rukovāt (4)/(31) poskodená. Na pridavnje rukovāti (4)/(31) nerobte ziadne upravy.

Vibration

Pridavna rukovat tlmiaca vibracie (31) umozhuje pracu s mensimi vibraciami tak zabezpecuj prijemnejsiu a bez

pecnú prácu.

Montáz brusnych nastrojov

Pred vsetkymi pracami na elektrickom naradi vytiahnite sie'tovu zastrchu zo zasuvky.
Nedotykajte sa brusnych a rezacich kotucov, kym neochladnú. Kotuce su pri praci velmi horuce.

Vycistite brusne vreteno (19) a vsetky diely, ktoré treba na-montovat.

Na upnutie a uvo'nenie brusnych nastrojov stlacte aretacné tlacidlo vretena (1), aby sa brusne vreteno zaaretovalo.
Aretacne tlacdido vretena aktivujte len pri stojacom brusnom vretene. Inak sa moze elektrické naradie poškodit.

Brusny/rezaci kotuc

Dodrziavaje rozmery brusnych nastrojov. Priemer otvoru musi byt vchodny pre upinaci prirubu. Nepouzivajte ziadne adapety alebo redukncne prky.

Pri pouziti diamantovych rezacich kotucov dbaje na to,aby sa sipka pre smer otacania na diamantovom rezacom kotuci a smer otacania elektrickeho naradia (pozrite si sipku pre smer otacania na hlave prevodovsky) zhodovali.

Poradie montaže možno vidje na grafickej strane.

Upozornenie: Pri montaži brúsnych alebo rezacich kotúcov so spojivom pomocou dodanej upínacej prí Ruby (10) a upi

nacej matice (14) alebo rychloupincej matice (15) nie je potrebne pouzivat vlozky.

Pri upevnani brusneho/rezaceho kotuca zasunte upinaci prirubu s O-kruzkom (10) na brusne vreteno (19) a naskrutkujte upinaci maticu (14). Davajte pozor na nasmerovanie upincej matice (14) pod'a pouziteho brusneho/rezaceho kotuca (pozri obrazky v uvodnej casti navodu na obsluhu) a utiahnite ju pomocou kolikovo hko l'ica (pozri, Rychloupinacia matica Ssntic5).

• Po ukončeni montáze brúsneho nastroja, pred zapnutím este skontrolujte, Č je brúsny nastroj správné na-montovany a Č sa dá volné otáčat. Uistite sa, Če sa brúsny nastroj nedotýka ochrannesho krytu ani inych Častí.

V upinacej prirube (10) je okolo vystredovacieho prstencva vlozena plastova cast (O-kruzok). Ak Okruzok chyba alebo ak je po-skodeny, musi sa upinacia priruba (10) pred d'alsim pouzivanim bezpodmiene ne ymenit.

Rychloupinacia matica SDS-elic

Na jednoduchu yvmenu brusneho nastroja bez pouzitia dalsich nastrojov mozte namiesto upinacej matice (14) pouzitrychloupaciniu maticu (15).

Rychloupinacia matica (15) sa smie pouzivat len pre brusne alebo rezacie kotuce.

Používajte iba bezchybnú, nepoškodenú rychloupínaciu maticu (15).

Pri naskrutkovávani dávajte pozor na to, aby strana s popisom rychloupinacej matice (15) nesmerovala k brésnemu kotúču; šípka musí smerovat na indexovú značku (38).

Na zaaretovanie brusneho vretena
stlacte aretačné tlacidlo vretena (1).
Na dotiahnutie rychloupínacej matice
otácaje silou brúsny kotúc v smere
chodu hodinovych ručićiek.

Pripustne otácky [ot/min] alebo obvodová rychlost [m/s] použivanych brusnych nastrojov musia zodpovedat minimálne udajom v nasledujucej tabl'ke.

Preto venujte pozornost priustnym otackam alebo obvodoej rychlosti na etikete brusneho nastroja.

max. [mm] [mm] [°]
Dbsda[ot/min]							[m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M14	-	8500	80
125	30	-	M14	-	6500	80
180	26	-	M14	-	8500	80
180	20	-	22,2	-	8500	80

125--M14-850080
83--M14-850080
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Prevádzka

Elektrické náradie nezatažujte tak intenzívne, ze dojde k jeho zastaveniu.
Pred vsetkymi pracami na elektrickom náradi vytlahnite sietovu zastrchu zo zauvky.
Pozor pri vyvtarani dražok do nosnych stien, pozrite si odsek „Upozornenia týkajúce sa statíky".
Obrobok upnite,Pokial bezpečne neleži posobenim vlastnej hmotnosti.
Po vel'kom zaatazeni nechajte elektrické náradie este niedok'ko minut spustene pri vol'nobeznom chode, aby sa vkladaci nastroj ochladil.
Nepouzivaje toto elektrické náradie so stojanom na rozbrusovanie.

176 | Slovencina

Nedotykajte sa brusnyach a rezacich kotucov, kym neochladnu. Kotuce su pri praci velmi horuce.

PracovnéPokyny

Obrusovanie nahrubo

Pri hrubovani brusnymi prostriedkami so spojivom pouzivaje vždy ochranny kryt na brusenie (6)/(33).
Nikdy nepouživajte na obrusovanie nahrbo rezacie kotúče.
Pri hrubovaniMHz ochranny kryt na rezanie (16)/ 34) alebo ochranny kryt na brusenie (6)/(33)s namontovanym krytom na rezanie (27) narazit na obrobok a sposobit stratu kontroly.

Uhrom prilozenia 30^ a40 ziskate pri obrusovani nahrbo ten najlepi vysledok pri praci. Elektrickym naradim pohybuje sem a tam, s aplikovanim mierneho tlaku. Obrobok sa tak pris nezohreje, nesfarbi sa a nevzniknru ryhy.

Pri použivaní kotúcov so spojivom, ktoré su povolné pre rezanie aj pre brusenie, je nutné použivat ochranny kryt na rezanie (16)/(34) alebo ochranny kryt na brusenie (6)/(33) s namontovaným krytom na rezanie (27).

Brusenie povrchov'svejarovymbrusnymkotucom

Pri bruseni svejarovym brusnym kotucom vzdy pouzivaje ochranny kryt na brusenie (6)/(33).

Svejarovitym brusnym kotucom (prisluenstvo) mozete opracovavat aj zvlnene povrchy a profily. Vejarovite brusne kotuce maju podstatne dlhsiu zivotnost, nizsiu uroven hluku a nizsie teploty pri bruseni ako bezné brusne kotuce.

Brusenie povrchov s brusnym tanierom

Na pracu gumeny brusnym tanierom (23) vždy na-montujte ochranu ruk (22).

Brusenie s brusnym tanierom mozno robit bez ochranného krytu.

Poradie montaže je viditel'né na grafickej strane.

Poradie montaže je viditelné na grafickej strane.

Miskovita kefa/kuzelova kefa/kotucova kefa sa musi dat naskrutkova na brusne vreteno natolko, aby pevn doliehala na prirubu brusneho vretena, na konci zavitu brusneho vretena. Miskovitu kefu/kuzelovu kefu/kotucovu kefu utiahnite vidlicovym klucom.

Pri upehovani kotucovej kefys priemerom 22,22 mm za-sunte upinaciu prirubu na brusne vreteno (19), naskrutkujte

Pri rozbrusovani pracjte miernym posuvanim, ktoré je prisposobene obrabanemu materialu. Nevytvajarte ziadny tlak na rezacikotuc, nevzpriecte ho a nevykonavajte ani oscilačné pohyb.

Dobiehajuce rezacie kotucne nebrdite bocnym protitlakom.

Elektrické náradie musi byt vždy vedené protibežne. Inak hrozi nebezpečenstvo, ze bude nekontrolovane vytlacné z rezu. Pri rezani profilov a stvorhrannych rur je njalepsie prilożenie na majmenşom priereze.

Rezanie kameña

Pri rezani kameña s rezacimi kotúcmi so spojivom alebo s diamantovymi rezacimi kotúcmi na kamen/ betón vždy pouzívajte odsávací kryt na rezanie s vodiacimi sanami (21)/(35) alebo ochranny kryt na rezanie (16)/(34), alebo ochranny kryt na brusenie (6)/(33) s namontovanym krytom na rezanie (27).
Prirezani do kamea sa postaraje o dostatocn odsavanie prachu.
Používajte masku na ochranu proti prachu.
Elektrické náradie sa smie používat iba na rezanie/ brusenie nasucho.
Pri pouziti ochranného krytu na rezanie (16)/(34), ochranného krytu na brusenie (6)/(33) alebo ochranného krytu na brusenie (6)/(33) s namontovanym krytom na rezanie (27) pre rezanie a brusenie betónu alebo muriva hrozí zvyşene znečistenie prachom, a tiež zvyşene riziko straty kontroly nad elektrickým náradim, coMZe viestk spätnemu razu.

Na rezanie kameña odporucame pouzivaf diamantovy rezaci kotuc.

Pri pouziti odsvacieho krytu na rezanies vodiacimi sanami (21)/(35) musi byt yvsavac schvaleny na odsvanie prachu z kameña. Firma Bosch ponuka vchodne ysvavae.

Zapnite elektrické náradie a prilozte ho prednou Častou vodiacich saní na obrobok. Posúvajte elektrické náradiesmiernym posúvanim, prisposobenym opracovávanému materiálu.

Pri rezani mimoriadne tvrdych materialov, napriklad betonu s velkym obsahom kamenov, sa moze diamantovy rezaci kotuc prehriat a tym poskodit. Iskrenie, ktoré vznika na obvode diamantového rezacieho kotúca, na to vyrazne upozorñuje.

V takomto pripade rezanie prerušte a nechajte diamantovy rezaci kotuc kratycas bezaf pri volnobeznom chode na navyssich otackach, aby sa ochladil.

Badaténe pomalsie napredovanie v préci a skrenie na obvo de kotúca su priznakom zatupeného diamantového reza-cieho kotúca. Ten sa da opaf nabrúsit krátymi rezmi do abrazivneho materialu, napriklad do vapenno-pieskovej tehly.

Rezanie inych materialov

Prirezani materiakov akoplast,kompozitne materialy atd'srezacimi kotucmi so spojivom alebo rezacimi kotucmi Carbide Multi Wheel vzdypouzivaje ochranny kryt na rezanie (16)/(34) alebo ochranny kryt na brusenie (6)/(33)s namontovanym krytom na rezanie (27).Pouzitim odsavacieho krytu s vodiacimi sanami (21)/(35) dosiahnete lepsie odsavanie prachu.

Práca s diamantovymi vrtacimi korunkami

Pri prevadzkovani elektrického náradia na mobilnych zdrojoch elektrického prudu (generatoroch), ktoré nedisponuju dostatočnymi vykonovymi rezervami alebo nedisponuju ziadnym vchodném regulovanim napatia sozosilnenimrozbehoveho prudu, moze dojst k ovplyvnieniu vykonu alebo k netypickému spravaniu pri zapinani.

Prosim, venujte pozornost vhdnosti vami pouziteho zdroja elektrického prudu, najma co sa tyka siefohe napatia a frekvencie.

Elektrické náradie drzte za izolované plochy na uchopenie a prídavnú rukovát. Nastroj by mohol natrafit na skryte elektrické vedenia alebo zasiahnut vlastnú privodnu snuru. Kontakt s elektrickým vedenim, ktoré je pod napatim, moze dostat pod napatie aj kovove suciastky naradia a sposobit zásah elektrickým prudom.

Zapnutie/vypnutie

Vyhotovenie zapinača/vypinača saretaciou

Na vypnutie elektrického náradia uvoñite zapínac/ vypínac (3) alebo, ak je zaaretovany, zapínac/vypínac (3) krátko stlach a potom ho uvoñite.

Vyhotovenie zapinača/vypínača bez aretácie

Ak je potrebná vymena pripajacieho vedenia, musi ju vykonat Bosch alebo niedtoré autorizované stredisko sluzieb zákaznikom pre elektrické náradie Bosch, aby sa zabrnilo ohrozeniam bezpečnosti.

Servisné stredisko Vám odpovie na otázky tykajúce sa opravya a udžby Vásho produktu ak o njahradnych dielov. Rozkladove vykresy a informácie o njahradnych dieloch najdete tiež na: www.bosch-pt.com

V pripe odazok tykajucich sa naisich vyrobkov a prisluenstva Vam ochtne pomozhe poradensky tim Bosch.

V pripe akychkolvek otazok a objednavok nahradnych dielov uvdzajte bezpodmienecne 10-miestne vecné cislo uvedené na typovom stitku vyrobku.

Slovakia

Na www.bosch-pt.sk si moźete objednat opravu vásho stroja alebo náhradné diely online.

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Dalsie adresy servisov najdeta na:

Elektrické náradie, prisluşenstvo a obaly treba odovzdat na ekologickú recykláciu.
