BRUKSANVISNING GWS 27230 JR Professional BOSCH

Slibning med slideblad:

$$ a _ {1} = 4, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Skaereslibning:

$$ a _ {n} = 5, 1 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Allmanna sakerhetsanvisningar for elverktyg

VARNING

Läss alla sakerhetsvarninger, instruktioner och specifikationer

som tillhandahalls med detta elverktyg. Fel som uppSTAR till foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarlga persorskador.

Forvara alla varningar och anvisiningar for framtida bruk.

Begreppet Elverktyg hanfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll ditt arbetsomrade rent och väl upplyst. Ostadade och mörka areor ökar olycksriskeen.
Använd inte elverktyget i explosionsfarliga omgivningar naret det t.ex. finns brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störsvä obehöriga personer kan du förlora kontrollen über elverktyget.

Elektrisk sakerhet

Elverktygets stickpropp maste passa till vagguttaget. Stickproppen farr absolut inte forandras. Anvand inte adapterkontakter tillsammans med skyddsjordade elverktyg.Oforandrade stickproppar och passande vagguttadeducerar risken forelstot.
Undvik kroppskontakt med jordade ytor som t. ex. ror, varmeelement, spisar och kylskap. Det finns en storre risk for elstot om din kropp ar jordad.
Skydda elverktyg mot regn och vata. Tranger vatten in iett elverktyg okar risken for elstot.
Missbruka inte natsladden. Använd inte natsladden for attbara erler hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Skadade ellter tilltrasslade ledninger ökar risken for elstöt.

96 | Svensk

När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningssladdr for utomhusbruk anvands minskar risken for elstot.
Användett felströmskyddomdetinteärmöljigtatt undvikaattelverktygetanvändsifuktig miljÖ. Felströmskyddetminskar riskenforelstot.

Personsakerhet

Var uppmarksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte ett elverktyg när du ar trött aller om du ar páverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasogon. Använding av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria sakerhetsskor, skyddshjalm och horselskydd, som ar anpassade for användningsomraret, reducerar risken for kroppsskada.
Undvik oavsiktlig igangsätting. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vaggutaget och/eller ansluter/tar bort batteriet, tar upp erlar ber elverktyget. Om du bar elverktyget med fingret pa strömstallaren ell ansluter pakopplat elverktyg till natstrommen kan olycka uppsta.
Ta bort alla installningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg ell en nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppsställningar. Se till att du alltid stär stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
Bär lämpiga arbetskläder. Bär inte lost hängande kläder erer smycken. Håret och kläderna borta frän rörliga delar. Lõst hängande kläder, langt帽子 och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.
Lät inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslos Åtgård kan leda till allvarlig personskada inom brådelen av en sekund.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Anvand ratt elverktyg for det jobb du tanker gora. Med ett lampligt elverktyg kan du arbeta batre och sakrare inom angivet effektomrade.
Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan koplas in uller ur ar farligt och maste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställninger utfors, tillbehördsdelar byts ut eller

elverktyget lagras. Denna skyddsagrd forhindrar oavsiktlig inkoppling av elverktyget.

Förvara elverktygen öatkomliga for barn. Lät elverktyget inte användas av personer som inte ar förtrognamed dess använding erler inte LASTenna anvisning. Elverktygen ar farliga om de används av oerfarna personer.
Underhall elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats och kontrollera orsaker som kan leda till att elverktygets Funktioner paverkas menlicht. Låt skadade delar repareras innan elverktyget tas i bruk. Mänga olyckor orsakas av dāligt sköttä elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttta skärverktyg med skarpa eggarkommen inte sälett i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisiningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används pääett satt som det inte ar avsett for kan farliga situationer uppsta.
Häll handtag och greppytor torra, rena och fria frän olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i oväntade situationer.

Service

Lát endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdilar. Detta garantar er att elverktygets sakerhet uppratthalls.

Sakerhetsanvisningar for vinkelslipar

Gemensamma sakerhetsvarningar for grovslipning, slipning, stalborstning och kapning:

Detta elverktyg ar avsett att fungera som en slipmaskin, stalborstare, haltagare erler kapmaskin. Observera alla sakerhetsvarningar, instruktioner, illustrationer och specifikationer som tilhandahalls med detta elverktyg. Fel som uppstar till foljd av att instruktionerna nedan inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.
Detta elverktyg fär inte användas for exemplvis polering. Arbeten som elverktyget inte har konstruerats for kan ge upphov till risker och orsaka personskador.
Detta elverktyg fär inte konvertereras for användning som det inte konstruerats for och som inte specificerats av tilverkaren. Sādān konvertering kan leda till Förlorad kontroll over verktyget och därmed allvarliga persökador.
Använd inga tillbehör som inte är rekommenderade och speziellt konstruera de averktygstillverkaren. Baraforattillbehorentkanfastaspa dittelverktyg, garanterasinte en saker drift.
Det nominella varvtalet for tillbehoret maste vara minst lika med den maximala hastigheten som ar

märkt pa elverktyget. Tillbehör som körs fortare an deras markvarvatal kan gä sönder och flyga isär.

Den yttre diametern och tjockleken på ditt tillbehör maste vara inom kapaciteten for ditt elverktyg. Tillbehör med fel storlek kan inte skyddas eller kontrolleras på lampligt satt.
Tillbehör måste passa till elverktygets fäste. Tillbehör som inte passar elverktygets fäste hamnar ur balans, vibrerar overdrivet och kan göra att man tappar kontrollen.
Använd inte ett skadat tillbehör. Färe varje användning, inspektera tillbehöret, till exempl slipskivorna for att upptäcka flisor, sprickor och slitage, kontrollera stälborsten for att upptäcka losa aller spruckna trädar. Om elverktyg aller tillbehör tappas i marken, inspektera dem für skada aller installeraett oskadat tillbehör. After inspektion och installation avett tillbehör, placera dig själv och askadare pa avständ fran det roterande tillbehörets plan och kör verktyget pa hösta varvtil utan belastning i en minut. Skadade tillbehör gär normalt sönder underenna testtid.
Använd personlig skyddsutrustning. Beroende pa använding ske du bära skyddsvisir uller (tattslutande) skyddsglasögon. Allt after behov skadu bära skyddsmask, horselskydd, handskar och verkstadsforklade som kan stoppa sma fragment av slipmedelller arbetsmaterialet.Ogonskyddet maste kunna stoppa flygande skrapp som genereras av olika typav använding. Skyddsmasken ell er andningsskyddet maste kunna filtrera partiklar som genereras av din verksamhet. Langvarig exponering i högt buller kan orsaka horselskador.
Häll askådare på sakkert avständ frän arbetsområdet. Alla somkommen in i arbetsområdet mäste bara personlig skyddsutrustning. Fragment av arbetsstycket erler en trasiga tillbehör kan flyga iväg och orsaka skador bortom det omedelbara verksamhetsområdet.
Häll elverktyget med i de isolerade greppytorna när du utfor en atgård där du riskerar att komma i kontakt med dolda elledninger erller dess egen sladd. Vid kontakt med en stromforande ledning kan oskyddade metalldelar på verktyget som ar stromforande ge användaren en elektrisk stöt.
Placera sladden pa avstand fran det roterande tillbehore. Om du forlorar kontrollen, kan sladden skaras av aller fastna och din hand erler arm kan dras in i det roterande tillbehore.
Lagg aldrig verktyget nedat forran tillbehoret har stannat fullstandigt. Det roterande tillbehoret kan greppa ytan och dra verktyget utanfor din kontroll.
Kör inte verktyget nár du bar det på din sida. Oavsiktlig kontakt med det roterande tillbehöret kan fastna i dina kläder och dra tillbehöret till din kropp.
Rengor regelbundet verktygets luftventiler. Motorns flakt drar in dammi inuti huset och en overdriven ackumulering av metallpulver kan orsaka elektrisk fara.

Använd inte elverktyg i narheten av brannbara material. Gnistor kan anteanda dessa material.
Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten aller andra flytande kylmedel kan leda till elektriska stötar.

Kast och relaterade varmingar:

Kast ar en plotslig reaktion pa ett roterande hjul som klamts erer etr roterande hjul, backningsdyna, borste erer andra tillbehor som fastnat. Klammende erer fastkilning orsakar en snabb blockering av den roterande tillbehoret som i sin tur orsakar att det okontrollerade elverktyget tvingas i motsatt riktning mot tillbehoret rotation vid punkten for fastkilningen.

Till exempl, om ett sliphjul fastnar aller klams av arbetsstyetck, kan kanten av hjulet som kommer in i klämpunkten grava sig ner i materialythan vilket gor att hjulet glider ut ull kastas ut. Hjulet kan antingen hoppa mot ellert fran operatoren, beroende pa riktningen av hjulrorelsen pa platsen for klamning. Slipskivor kan aven gsa sonder under dessa forhallanden.

Kast ar resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner erler tillstand och kan undvikas genom att vidta lampliga forsiktighetsatgärder som beskrivs nedan.

Häll verktyget iett fast grepp med bàda händer och placera din kropp och dina armar sà att du kan stæ emot kast. Använd alltid stödhandtaget, om sādant finns, für maximal kontroll over kast ell momentreaktionen under uppstart. Användaren kan kontrollera momentreakactioner erller kastkrafter, om lampliga forsiktighetsatgärder vidtas.
Placera aldrig din hand nara det roterande tillbehore. Tillbehor kan kasta over din hand.
Stall dig inte i det omrade dit elverktygkommen att flytta sig vid kast. Kast kommer att driva verktyget i motsatt riktning mot hjulets rorelse da det fastnar.
Var särskilt fösiktig när du arbetar med hörn, skarpa kanter etc. Undvik att tillbehöret studsar och fastnar. Hörn, skarpa kanter eller studsningar har en tendens att gora sa att det roterande tillbehöret fastnar, till kast eller till att man forlorar kontrollen.
Fastinte en sagkedja med blad for trasnideri,ett diamant-segmentsagblad med ett periferiskt mellanrum pa mer an 10 mm erer en tandad sagklinga. Sadana blad skapar ota kast och gor att man tappar kontrollen.

Sakerhetsvarningar som ar specifica for grovlipning och kapning:

Anvend endast skivtyper som rekommenderas for ditt elverktyg och det specifika skyddet som utformats for vald skiva. Skivor som elverktyget inte ar utformat for kan inte skyddas tillrackligt och ar osakra.
Slipytan i nedsänkningen i mitten av hjulen maste monteras under planet for skyddets kant. Ett felaktigt monterat hjul som skjuter ut genom plan skyddskantens plan kan inte skyddas pa lampligt satt.

98 | Svensk

Skyddet skara sakert fastsatt pa elverktyget och positionerat for maximal sakerhet, sa att hjulet exponeras mot operatoren sa lite som möjligt.

Skyddet hjalper till att skydda anvandaren mot trasiga hjulfragment, oavsiktlig kontakt med hjul och gnistor som kan anteanda klader.

Hjul farrendastanvandasforrekommenderade anvandninger.Tillexempl:slipateinte med sidan av kapskivan.Slipande kapskivor ar avsedda for perifer slipning och sidokrafter som appliceras pa dessa hjul kan fa dem att splittras.
Använd alltid oskadda hjulflänsar med ratt storlek och form für hjulet du valt. Korrekta hjulflänsar stodjer hjulet och reducerar därmed möjigheten att hjulet gär sönder. Flansar for brythjul kan skilja sig fran polerande hjulflänsar.
Anvand inte nedslitna skivor franstreelverktyg. Skivor avsedda for store elverktyg ar inte lampliga for den hore hastigheten hos ett minre verktyg och kan gao sonder.
Vid använding av multiskivor skarokrekt skydd for det specifica användningsomradet anvandas. Om fel skydd anvands kan det paverka sakerheten och leda till allvarliga skador.

Ytterligare sakerhetsvarningar som ar specifika for kapning:

Se till att brythjulet inte fastnar och applicera inte ett for hart tryck. Forsok att inte skara overdrivet djupt. Overbelastning av hjulet okar belastningen och mottagligeheten for vridning aller fastkilning av hjulet i snitt somt risken for kast aller hjulbrott.
Stall dig inte med kroppen i linje med och bakom det roterande hjulet. Nar hjulet flyttar sig bort fran din kropp vid användningspunktten, kan kastet slunga ut det roterande hjulet och elverktyget direkt mot dig.

Om skivan fastnar aller om kapingen avbryts av nagon anledning, stang av elverktyget och hall det stilla tills skivan stannar helt. Forsok aldrig ta bort kapskivan medan den ar i roelse, annars kan kast intraffa. Undersok och korrigera ansaken till att skivan fastnar.
Starta inte om skärningen i arbetsstyccket. Låt hjulet na full hastighet och utfor sedan snittet igen forsiktigt. Hjulet kan fastna, slira eller gora kast om elverktyget startas om i arbetsstyccket.
Stodjer paneler eller vilket skrymmande arbetsstycke som helst for att minimera risken for att hjulet fastnar aller att kast sker. Stora arbetsstycken tenderar att digna under sin egen vikt. Stoden ska placeras under arbetsstycket nara skarlinjen och nara kanten pa arbetsstycket pa hjulets bada sider.
Var särskilt forsiktig nár du gör en fickutskärning i befintliga vaggar eller andra blinda områden. Det framskjutande hjulet kan skära gas- aller vattenrör, elkablar uller foremal som leder till kast.

Forsok inte utfora kurvade kapningar. Overbelastning av skivan okar belastningen och mottagligeheten for vridning aller fastkilning av skivan i snitt somt risken for kast uller skivbrott.

Sakerhetvarsorningar som ar specifica for slipning:
Använd slipppaper i passande storlek. Folj tillverkarens rekommendationer nar du valjer slipppaper. Större slipppaper som gär utanfor slipplattan utgor en risk for skador och kan leda till att skivan fastnar eller gär sönder somt till kast.

Observera att trådBorst kastas ut av borsten även under den normala driften. Overbelasta inte tradarna genom att utsätta borstarna for allfor stor belastning Traden kan latt trängaigenom tunnare kläder och/eller huden.

Om användning avett skydd har specificerats for stalborstning sāfär det inte finnas nagon kontakt mellan stalborsten och skyddet. Stalborsten kan expandera i diameter pa grund av arbetsbelastningen och centrifugalkraften.

Ytterligare sakerhetsanvisingar

Skyddshuven fär inte användas for kapning. Med lamplig tillsats kan skyddshuven även användas for kapning.

Häll i elverktyget stadigt med bada händerna och stå stadigt. Elverktyget kan styras sakrare med två händer.

Vid insatsverktyg med innerganga, som borstar och diamant-borrkronor, skax max. gängländg for slipspindeln beaktas. Spindeländen fär inte beröra botten av insatsverktyget.
Anvand lampliga detektorer for att lokalisera dolda forsorjningsledninger erller konsultera det lokala eldistributionsbolaget. Kontakt med elledninger kan orsaka brand och elstot. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstot.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.
Las upp strombrytaren och stall den i av-laget om strömforsörningen avbryts t. ex. vid strömavrott ell er derut nätstickkontakten. Därigenom forhindras en okontrollerad start.
Säkra arbetsstycket. Ett arbetsstycke som ar fastspän i en uppäänningsanordning erll att skruvstycke hälls säkrare an med handen.
Forvara insatsverktygen inomhus, iett torrt, tempererat och frostfritt utrymme.

Ta bort insatsverktygen innan transport av elverktyget. Da undviker du skador.
Bundna kap- och slipskivor har ett utgangsdatum. Efter detta datum fär skivorna inte langre användas.

Produkt- och prestandabeskrivning

Läsigenom alla sakerhetsanvisningar och instruktioner. Fel som uppSTAR till foljd av att sakerhetsinstruktionerna och anvisiningarna inte foljts kan orsaka elstöt, brand och/eller allvarliga persorskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamälsenlig användning

Elverktyget ar avsett for kaping och borstning av metall, sten, plast och kompositmaterial somt for skrubbing av metall somt for borrning i stenmaterial med diamantborrkrona utan anvandning av vatten. Sakerstall att ratt skyddskapa anvands (se ,Drift", Sidan 102).

Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.

Med tillatna slipverktyg kan elverktyget anvandas for sandpapperssslipning.

Elverktyget fär inte användas for slipning av stenmaterial med diamantslipskivor, for slipning av metall och sten med koppskivor eller for bearbeting av kompositmaterial.

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till framstellningen av elverktyget pa grafiksidan.

(1) Spindellasknapp
(2)Vibrationsdampning
(3) Pa-/av-strombrytare
(4) Standard-stodhandtag (isolerad greppyta)a
(5) Tvastiftsnyckel for spannmutter
(6) Skyddskapa for slipning med spannspak

(7) Kodnock
(8) Spannarm for skyddskapa
(9) Skruv for justering av skyddskapa
(10) Fästfläns med O-ring
(11) Slipskiva
(12) Skivborste (Ø 22,22 mm)a)
(13) Skivborste (M14)a)
(14) Spannmutter
(15) Snabbmutter SDS-clic
(16) Skyddskapa for kapinga
(17) Kapskiva
(18) Handtag (isolerad greppyta)
(19) Slipspindel
(20) Diamant-kapskiva
(21) Utsugskapa for kaping med styrlade
(22) Handskydd
(23)Gummisliptallrik
(24) Slipblad
(25) Rundmutter
(26) Koppborste
(27) Lock for kapning
(28) U-nyckel
(29) Konformad borste
(30) Diamantborrkrona
(31) Vibrationsdampande stodhandtag (isolerad greppyta)
(32) Lasskruv for skyddskapa
(33) Skyddskapa for slipning med fästskruv
(34) Skyddskapa for kaping med fästskruv
(35) Utsugskapa for kaping med styrlade
a) Detta tillbehör ingär inte i standardleveransen.

Tekniska data

Vinkelslip GWS 27-180 PR GWS 27-230 PR GWS 27-180 JR GWS 27-230 JR
Artikelnummer	3601 HC6 1.. 3601 HC7 1.. 3601 HC6 3.. 3601 HC7 3..
Nominell ingängseffekt W 2700 2700 2700 2700
Uppmätt tomgångsvarvatal	v/min 8500 6500 8500 6500
Max. slipskivediameter mm 180 230 180 230
Slipspindelgänga M 14 M 14 M 14 M 14
Max. gängländ for slipspindeln mm 25 25 25 25
Mjukstart ● ● ●
Skydd mot oavsiktlig Återstart ● ● ●
Baklagsfränkoppling	● ● ● ●
Vridbart huvudhandtag	● ● ● ●
PROtection-brytare	● ●	- -

100 | Svensk

A) Uppmatt tomgangsvarvatal enigt EN IEC 62841-2-3 for val av passande insatsverktyg. Det faktiska tomgangsvarvtalet fär inte överskrida det uppmatta tomgangsvarvtalet och ar)därfor lagre.
B) Beroende pa vilkenskyddskapa ((16). (6). (27)/(34). (33). (27)) och stodhandtag ((4), (31)) som anvands
C) Viktutan elanslutning och utan kontakt
Uppgifterna gäller for en markspänning på [U] 230 V. Vid avvikende spanning och for utforanden i vissaalander kan uppgifterna variera.
Värdena kan variera beroende på produit och ar beroende av användnings- och omgivningsvillkor. Mer information finns paa www.bosch-professional.com/wac.

Buller-/vibrationsdata

Bullervarden beraknade enligt EN IEC 62841-2-3.

Den A-klassade bullernivān hos elverktyg ligger typiskt pa: bullerytryckniva 93 dB(A); bullerniva 101 dB(A). Osäkerhet K = 3 dB.

Bär hörskyskydd!

Totala vibrationsvarden a_h (vektorsumma for tre riktninger) och osakerhet K beraknad enligt EN IEC 62841-2-3:

Ytslipning (skrubbning):

a_n = 6,5m / s^2,K = 1,5m / s^2

Slipning med slipblad:

a_h = 4,5m / s^2,K = 1,5m / s^2

Kapslipning:

a_h = 5,1m / s^2 K = 1,5m / s^2

Slipning av tunn plat ell er andra material med stor yta som latt vibraran kan leda till ett 15 dB högre bulleremissvärde. Med hjälp av tunga dampningsmattor kan bullernivān minskas. Ett högre bulleremissvärde skas tan med i beränningen bade vid riskutvärdering av buller och vid val av lampligt horselskydd.

Den vibrationsniva och det bullervarde som anges i dessa anvisningar har uppmatts enigt en matmetod som normerats och kan anvandas for att jamfora elverktyg med varandra. Matmetoden ar aven lamplig for preliminar bedomning av vibrations- och bullernivan.

Den angivna vibrations- och bullernivan representative den huvudsakliga anvandningen av elverktyget. Om daremot elverktyget anvands for andra andamal, med andra insatsverktyg erler inte underhällits ordentigt kan vibrationsoch bullernivan avvika.Da kan vibrations- och bullernivan under arbetsperioden oka betydligt under hela arbetstiden.

För en exakt bedömming av vibrations- och bullernivän bør
även de tider beaktas nar elverktyget ar avstängt erler ar
igang, men inte används. Detta reducerar vibrations- och
bullerbelastningen for den totala arbetsperioden betydligt.
Bestam extra sakerhetsatgärder for att skydda operatoren
mot vibrationernas inverkan t. ex.: underhall av elverktyget
och insatsverktygen, att hälla händerna varma, organisation
av arbensforloppen.

Mjukstart

Den elektroniska mjukstarten begransar vridmomentet vid pascalagning och mojllgör en ryckfri start av elverktyget.

Observera: om elverktyget gär igäng med full hastigkeit direkt after pāslagning har mjukstarten och Āterstartsskyddet inte fungerat. Elverktyget maste skickas

till kundtjanst omgaende, for adresser se avsnittet "Kundtjanst och anvandarradgivning".

Aterstartskyddet hindrar elverktyget fran att okontrollerat starta afterett stromavbrott.

For aterstart stall stromstallaren (3) i frankopplingslage och koppla pa nytt pa elverktyget.

Baklagsfrankoppling

Vid plotslig rekyl hos elverktyget, t.ex. blockering vid kapning, avbryts strömtillforseln till motorn elektroniskt.

For aterstart stall pa-/av-strombrytaren (3) i frankopplingslage och koppla pa nytt pa

elverktyget.

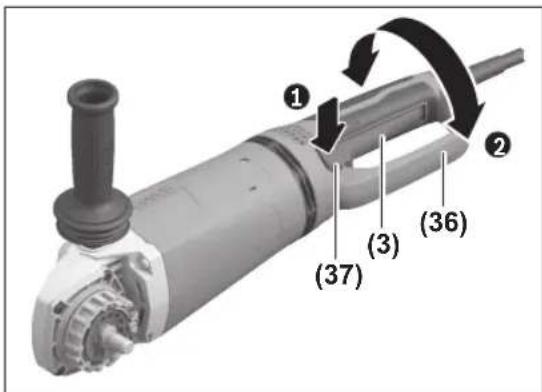

Vrid huvudhandtaget

Dra stickproppen ur natttaget innan arbenen utfors pa elverktyget.
På-/av-strömbrytaren (3) måste befinna sig i position av.

Huvudhandtaget (36) kan svängas utgäende frän motorhuset om 90^ at vänster erller hóger. Därigenom kan pa-/av-strombrytaren placeras i en bättre hanteringsposition vid speciella arbetsfall, t.ex. vid kapningsarbeten med utsugskapan med styrläde (21)/(35) aller for vänsterhanta personer.

Tryck pa handtagssparren (37) for att lasa upp huvudhandtaget (36) och vrid samtidigt huvudhandtaget (36) till onskad position tills den klickar fast.

Montage

Montera skyddsanordning

Dra stickproppen ur natuttaget innan arbeten utfors pa elverktyget.

Anmärkning: Om slipskivan brustit under drift aller stodanordningarna på spängskyddet/elverktyget skadats, mäste berörda delar/elverktyget bytas ut ihrer for service skickas till kundtjänst. För adresser, se avsnittet "Kundtjänst och användningsradgivning".

Skyddskapa for slipning med spannspak

Öppna spannspaken (8). Skjut upp skyddskapan (6) med kodnocken (7) i kodsparet pa spindelhalsen tills skyddskapans flans sitter mot elverktygets flans och vrid sedan skyddskapan (6) till onskat lage. Stang spannspaken (8).

Ställ in skyddskapan (6) sa att verktyget inte kan slagnistor mot användaren.

Spannkraften på skyddskapans las (6) kan forandras genom att lossa eller dra atjusterskruven (9). Kontrolera regelbundet att skyddskapan (6) sitter stadigt.

Observera: Koderingsaxlarna pa skyddskapan (6) sakerstaller att endast en skyddskapa som passar till elverktyget monteras.

Skyddskapa for slipning med faskruv

Satt pskyddskapan (33) p spindelhlsen. Anpassa skyddskapans (33) position till arbetsstegets krav och arretera skyddskapan (33) med arreteringsskruven (32).

Ställ in skyddskapan (33) sa att gnistor inte sprutas mot användaren.

Skyddskapa vid kapning

Vid kapning i sten bör en tillräckligt god dammutsugning anordnas.

Skyddskapan for kaping (34)/(16) monteras som skyddskapan for slipning med faskruv (33) eller skyddskapan for slipning med spannspak (6).

Anvand alltid skyddskapan for kaping (34)/(16)ller skyddskapan for slipning (33)/(6) tillsammans med locket for kaping (27).

Lock for kapning

Montera locket for kaping (27) pa skyddskapan for slipning (6)/(33) (se bild A/D): svang tillbaka spaken (1). Satt locket (27) pa skyddskapan for slipning (6)/(33) (2). Tryck fast spaken pa skyddskapan igen (6)/(33) (3). For demontering (se bild B/E) svanger du tillbaka spaken (4). Dra av locket (27) fran skyddskapan (6)/(33) (2).

Bortsugningskapa for kapning med styrlade

med fästskruven. På utsugskapan med styrsläde (21)/(35) kan lamplig Bosch-dammsugare anslutas. Satt sugslangen med utsugsadaptern i avsedd anslutning på utsugskapan.

Handskydd

Vid arbete med gummisliprondell (23) eller med koppborste/konformad borste/diamant-borrkrona ske handskydd (22) alltid anvandas.

Fäst handskyddet (22) med stöhandtaget (4)/(31).

Standard-stodhandtag/vibrationsdampande stodhandtag

Skruva fast stodhandtaget (4)/(31) till hoger erler vanderom vaxelhuset beroende pa arbetssatt.

Använd endast elverktyget med stöhandtaget (4)/ (31).
Använd inte elverktyget om stödhandtaget (4)/(31) ar skadat. Gör ingaändringar på stödhandtaget (4)/(31).

Vibration

Det vibrationsdampende stodhandtaget (31)mjllggorett vibrationsreducerat och darmed ett

mer bekvamct och sakert arbete.

Montera slipverktyg

Dra stickproppen ur nattuttaget innan arbenen utfors pa elverktyget.
Ror inte slip- och kapskivorna innan de svalnat.

Skivorna blir mycket heta vid arbetet.

Rengör slipspindeln (19) och alla delar som ska monteras.
For att spanna och lossa slipverktygen trycker du pa spindellasknappen (1) for att arretera slipspindeln.
Tryck ned spindellasknappen endast nar slipspindeln star stilla. Iannat fall kan elverktyget skadas.

Slip-/kapningssskiva

Beakta slipverktygets matt. Haldiametern maste passa till uptagningsflansen. Anvand inga adaptrar aller reduceringsdilar.
Var vid användingen av diamant-kapningssskivor noga med att vridriktningspilen pa diamant-kapningssskan och elverktygets vridiktning (se vridriktningspilen pa kapslingen) stammer overens.
Monteringens ordningsfoljd framgår av grafiksidan.
Observera: vid montering av bundna slip-ller kapskivor med hjalp av medfoljande faskflans (10) och spannmutter (14) resp. snabbspanningsmutter (15) behover mellanlager inte anvandas.
For att fasta slip-/kapskivan satter du fastflansen med O-ring (10) pa slipspindeln (19) och skruvar pa spannmuttern (14).Observera spannmutterns (14) iniktning beroende pa vilken slip-/kapskiva som anvands (se Bilder i den framre delen av bruksanvisingen) och spann den med tvastiftsnyckel (se „Snabbspanningsmutter SDS- clic Sidan 102).
▶ Kontrollera after monitoring och fore start av slipverktyget att det monterats på rätt sätt och kan

rotera fritt. Kontrollera att slipverktyget inte berör sprängskyddet aller andar delar.

I fästflänsen (10) har en plastdel (O-ring) sats in runt centreringskragen. Om O-ringen saknas aller ar skadad, sama fästflänsen (10) bytas ut innan fortsett använding.

Snabbspanningsmutter SDS-e/ie

For enkelt byte av slipverktyg utan att anvanda ytterligare verktyg kan du anvanda snabbspanningsmuttern (15) istallet for spannmuttern (14).

Snabbspanningsmuttern (15) fär endast användas for slip- och kapskivor.

Använd endast en felfri, oskadad snabbspannmutter (15).

Var vid paskruvningen uppmärksam pa att snabbspänningsmutterns (15) textforsedda sida inte pekar mot slipskivan. Pilen skall vara riktad mot indexmärket (38).

Tryck pa spindellasknappen (1) for att arretera slipspindeln. For att dra at spindelspannmuttern skruvar du slipskivan kraftigt medurs.

En korrekt faspoch oskadad snabbspanningsmutter kan du lossa genom att vrida den rafflade ringen moturs for hand. Lossa aldrig en atdragen snabbspanningsmutter med en tang,utan anvands

kombinyckeln. Satt an kombinyckeln pa det satt som visas pa bilden.

Tillatna slipverktyg

Beakta darrfor det tillatna varvtalet resp. periferihastigheten pa slipverktygets etikett.

max. [mm] [mm] [°]
Dbsda[v/ min]						[m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80
125--M 14-850080
83--M 14-850080
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Drift

Belasta inte elverktyget sa mycket att det stannar.
Dra stickproppen ur nattuttaget innan arbeten utfors pa elverktyget.
Var forsiktig vid sparring i barande vaggar. Se avsnittet "Information om statiken".
Spann upp arbetsstycket, savida det inte ligger sakertPGA ground av sin egenvikt.
Om elverktyget anvants under hog belastning, lat det ga nagra minuter pa tomgang for avkylning av tillsatsverktyget.
Elverktyget fär inte användas med ett kapbord.
Ror inte slip- och kapskivorna innan de svalnat. Skivorna blir mycket heta vid arbetet.

Arbetsanvisiningar

Skrubbning

Anvand alltid skyddskapa for slipning (6)/(33).
Använd aldrig kapskivor für skrubbning.
Vid skrubbslipning kan skyddskapan for kapning (16)/(34) aller skyddskapan for slipning (6)/(33) med monterat lock for kapning (27) stota mot

arbetsstycket vilket leder till forlust av kontrollen over verktyget.

Med en ställvinkel på 30^ till 40^ fár du det bösta resultatet vid skrubbning. Flytta elverktyget med mättfullt tryck fram och tillbaka. Dä blir materialet inte for varmt, missfãrgas inte, och det blir inga repor.

Vid använding av bundna skivor som ar tillatna bade for kapning och slipning maste skyddskapan for kapning (16)/(34) resp. skyddskapan for slipning (6)/(33) med monterat lock for kapning (27) anvandas.

Ytslipning med solfjaderslipskiva

Använd alltid skyddskapa for slipning (6)/(33) vid slipning med solfjaderslipskiva.

Med solfjaderslipskivan (tillbehör) kan ochsvaldya ytor och profiler bearbetas. Solfjadersslipskivor har en avsevart langre livslängd, lagre bullerniva och lagre sliptemperaturer an konventionella slipskivor.

Ytslipning med sliprondell

Montera alltid handskyddet (22) vid arbeten med gummisliptallriken (23).

Slipning med sliprondell kan goras utan skyddskapa.
Monteringens ordningsfoljd framgår av grafiksidan.
Skruva fast rundmuttern (25) och spann den med tvastiftsnyckeln.

Koppborste/skivborste/konformad borste

Använd alltid skyddskäpan for slipning (6)/(33)vid borstning med skivborste. Borstning med kopporste/konformad borste kan göras utan skyddskäpa.
Montera alltid handskyddet (22) med koppborste ell er konformad borste.
Borsten pa skivborsten kan fastna i skyddskapan och gá av om max. tillatna mtt for skivborstarna överskrids.

Monteringens ordningsfoljd framgår av grafiksidan.
Koppborsten/den konformade borsten/skivborsten skag att skruva sā langt på slipspindeln sa att den ligger an fast mot slipspindelfländsen i slutet av slipspindelgangningen.
Spann fast koppborsten/den konformade borsten/skivborsten med en gaffelnyckel.

For att fasta skivborsten med diameter 22,22 mm satter du fastlansen pa slipspindeln (19), skruva fast rundmuttern (25) och drar at den med kombinyckeln.

Kapning av metall

Vid kapning av metall med bundna kapskivor aller med diamant-kapskivor, anvand alltid skyddskapan for kapning (16)/(34) resp. skyddskapan for slipning (6)/(33) med monterat lock for kapning (27).
Vid använding av skyddskapan for slipning (6)/(33) for kapning med bundna kapskivor foreliger en ökad risk for gnistor och partiklar somt skivfragment vid skivbrott.

Arbeta med mattfull frammatning vid kapning, som ar anpassad till materialet. Utova inget tryck pa kapningssskivan och forvrid och oscillatora den inte. Bromsa inte in den utgaende kapningssskivan genom att trycka emot pa sidan.

Elverkyget maste alltid foras med motrotation. Annars foreligger risk for att den trycks ut ur kapningen okontrollerat. Vid kapning av profiler och fyrkantsor ar det bast att satta an dar diametern ar som minst.

Kapning av sten

Vid kapning av sten med bundna kapskivor erer med diamantkapskivor, anvand alltid utsugskapan for kapning med styrlade (21)/(35)ller skyddskapa for kapning (16)/(34)eller skyddskapan for slipning (6)/(33)med monterat lock for kapning (27).
Vid kapning i sten bör ent tillräcklig god dammutsugning anordnas.
Bär dammskyddsmask.
Elverkyget fär endast användas for torrkapning/ torrslipning.
Vid använding av skyddskapan for kapning (16)/ (34), skyddskapan for slipning (6)/(33) aller skyddskapan for slipning (6)/(33) med monterat lock for kapning (27) vid kapning och slipning i betong erer murverk foreligger en ökad risk for dammbelastning samt en ökad risk att Förla kontrollen over elverktyget, vilket kan leda till rekyl.

Använd für kapning av stenmaterial lampligast en diamantkapskiva.

Vid använding av utsugskapan for kapning med styrläde (21)/(35) sk dammsugaren vara godkänd for uppsugning av stendamm. Bosch har lampliga dammsugare i sitt sortiment.

Satt på elverktyget och satt det med den främre delen av styrskenan på arbetsstycket. Skjut elverktyget med jämna drag som ar anpassade after materialet.

Vid kapning av specielt hårda material, t.ex. speicielt hard betong med hög kiselhalt sā kan diamant-kapningssskivan overhettas och därmed skadas. En gnistkrans som gär runt diamantkapningssskivan indikerar detta.

Avbryt i detta fall kapingen och lat diamantkapningssskivan gä en kort tid pà högsta varvtila pà tomgang for att kyla den. Om avverkningsgraden avtar markbart och en gnistbildning syns runtom sä ar det ett tecken pà att diamantkapningssskivan blivit slo. Du kan slipsa den gen genom att góra korta snitt iett abrasivt material, t.ex. kalksandsten.

104 | Svensk

Kapning av andra material

Vid kapning av andra material som plast, kompositmaterial osv. med bundna kapskivor erler Carbide Multi Wheel-kapskivor, anvand alltid skyddskapan for kapning (16)/(34)ller skyddskapan for slipning (6)/(33)med monterat lock for kapning (27).Genom anvanding av utsugskapa med styrlade (21)/(35)far du en battre dammutsugning.

Arbeta med diamantborrkrona

Anvendendastdiamantborrkronorfortorrborrning.
Montera alltid handskyddet (22) for arbete med diamantborrkrona.

Satt inte diamantborrkronan parallellt pa arbetsstycket. Stick in det snett och med cirklande roelser.Darmed far du en optimal kylning och en langre halbarhet hos diamantborrkronan.

Information om statiken

För skáror i barande väggar foreligger ladsspecifika regler. Dessa foreskrifter skall iakttas. Rädgor innan arbetet med ansvariga statiker, arkitekter aller den ansvariga byggledningen.

Driftstart

Kontrollera natspaffening! Kontrollera att stromkallans spanning overensstammer med uppgifterna pa elverktygets typskylt.

Vid drift av elverktyget med hjälp av mobila generatorer, som inte har tillräckliga kraftreserver eller som inte har en lamplig spanningsreglering med startströmsforstärkning kan prestanda reduceras eller sökan det elverktyget bete sig otypiskt vid start.

Kontrollera lampligheten hos generatorn, framfor allt vad galler natspanning och frekvens.

Häll i elverktyget endast i de isolerade greppytorna och i stödhandtaget. Insatsverktyget kan träffa dolda elledninger erller den egna nätkabeln. Kontakt med en spanningsforande ledning kan satta maskinens metalldelar under spanning och leda till elstöt.

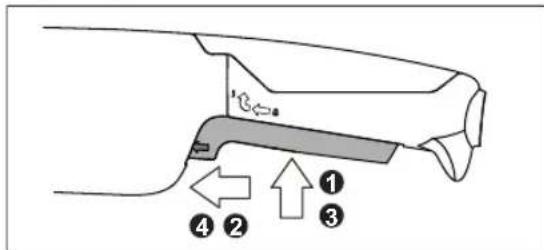

Slapa/stanga av

Brytaruforande med sparr

For att sla pa elverktyget trycker du forst pa/pavstrombrytaren (3) 0ch skjuter den sedan framat. Tryckdarefter in den och hall den intryckt.

For att sparra den intryckta pa-/av-strombrytaren (3) skjuter du pa-/av-strombrytaren (3)ytterligare framat 0.

For att stanga av elverktyget slapper du pa-/av-strombrytaren (3),ller om den ar sparrad,tryck kort pa pa-/av-strombrytaren (3) och slapp den igen.

For att sla pa elverktyget trycker du forst pa/pavstrombrytaren (3) 1 och skjuter den sedan framat. Tryckdarefter in den och hall den intryckt.

For att stanga av elverktyget slapper du pa-/avstrombrytaren (3).

Kontrollera slipverktygen innan användingen. Slipverktyget maste vara felfritt monterat och kunna rotera fritt. Utfor en testkorning pa minst 1 minututan belastning. Anvand inte slipverktyg som ar skadade, ojamna aller som vibrarar. Skadade slipverktyg kan gä sönder och orsaka skador.

Underhäll och service

Underhäll och rengöring

Dra stickproppen ur natuttaget innan arbeten utfors pa elverktyget.
Häll elverktyget och dess ventilationsöppninger rena for bra och sākert arbete.

Om natsladden for bibehallande av verktygets sakerhet
maste bytas ut, sca byte ske hos Bosch ell er en auktoriserad
serviceverkstad for Bosch elverktyg.
Lagra och hantera tillbehoret med omsorg.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdeler. Explosionsrittingar och informationer om reservdeler hittar du ocksä under: www.bosch-pt.com

Bosch applikationsradgivnings-team hjalper dig garna med fragor om varaprodukter och tillbehoren till dem.

Ange alltid vid forfrångningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Elverktyg, tillbehör och forpackning sca omhändertas pa miljövänligt sätt for atervinning.

Slang inte elverktyg bland hushallsavfallet!

Endast for EU-länder:

Forbrukade elverktyg maste avfallshanteras. Lämna in pa en atervinningsstation.

Vid felaktig avfallschantering kan elektriska och elektroniska apparater orsaka skador på halsa och miljö på grund av potentiellt fariga ämn.

Norsk

Sliping med slipskive:

a_1 = 4,5m / s^2 K = 1,5m / s^2

110|Norsk

Kappesliping:

$$ a _ {n} = 5, 1 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$
