NAVODILA ZA UPORABO GWS 27230 JR Professional BOSCH

Prideleni kamene je tbreza zajistit dostatecn odsavani pracu.

Posebna bezbednosna upozorenja za operacije glacanja:

Koristite brusni papir odgovarajuce velicine. Sledite preparuke proizvodaça, prilikom odabira brusnog papira. Veci brusni papir koji se previse siri van brusne podloge predstavlja rizik od razdiranja i moze izazvati kačenje, kidanje diska ili povratni udarac.

Posebna bezbednosna upozorenja za operacije brusenja zičanom Četkom:

Standardna dodatna drska/dodatna drska za amortizovanje vibracija

Zavrnite dodatnu drsku (4)/(31) u zavisnosti od načina rada desno ili levo na glavi prenosnika.

Elektricni alat koristite samo sa dodatnom drskom (4)/(31).
Ukoliko je dodatna drska (4)/(31) ostecena, nemojte nastaviti da koristite elektrichi alat. Ne vrsite nikakve promene na dodatnoj drsci (4)/(31).

Vibration

Dodatna drska za amortizovanje vibracija (31) omogucava rad sa malovibracija i samim tim prijatniji i

sigurniji rad.

Montiranje brusnih alata

Izvucite pre svih radova na elektricnom alatu mreznitutikač iz uticnice.
Nemojte dodirivati brusne diskove i diskove za presecanje dok se ne ohlade. Prilikom rada diskovi postaju veoma vreli.

Ocistite brusno vreteno(19) i sve delove koji treba da se montiraju.

Za cvrsto zatezanje i otpustanje brusnog alata pritsinite taster za aretiranje vretena (1), kako biste ucrvstili brusno vreteno.
Aktivrajte taster za blokadu vretena samu stanju mirovanja brusnog vretena. Elektrichi alat se moze inace ostetiti.

Brusni disk/disk za secenje

Obratite pažnju na dimenzije brusnog alata. Prečnik otvora mora da odgovara prirubnici prijemnice. Nemojtde da upotreblavate adaptere ili redukcione delove.
Pri upotrebi dijamantskih reznih diskova, vodite računa o tome da se strelica smera obrtanja na dijamantskom reznom disku i smer obrtanja elektricnog alata podudaraju (videti strelicu smera obrtanja na glavi prenosnika).
Redosled montaze je vidljiv na grafickoj strani.
Napomena: Kod montaže kompozitnih brusnih diskova ili reznih diskova pomocu isporucene prihvatne prirubnice (10) i stezné navrtke (14) odn. brzostezne navrtke (15) nije potrebna upotreba meduslojeva.
Za pričvřísviànje brusnog diska/reznog diska postavite prihvatnu prirubnicu sa O-prstenom (10) na brusno vreteno (19) i zavrnite steznu navrtku (14). Vodite računa o usmerenju stezne navrtke (14) u zavisnosti od upotrebljenog brusnog diska/reznog diska (videti sliku na početku uputstva za upotrebu), i zategnite je pomoc'u kluča sa dva otvora(videti „Brzostežna navrtka SPD-CLIC Strana 268).
Prekontrolisite posle montaze alata za brusenje pre ukljucivanja, da li je brusni alat korektno montiran i moze slobodno da se okrece. Uverite sa da brusni alat na zastitnoj haubi ili drugim delovima ne struze.

U prihvatnoj prirubnici (10) je oko snopa za centriranje umetnut plastici deo (O-prsten). Ako O-prsten nedostaje ili je ostecen, prihvatna prirubnica mora (10) obavezno da se zameni pre dalje upotrebe.

Brzostezna navrtka SDS-clic

Zajednostavnu zamenu brusnog alata bez upotrebe drugih alata mozte umesto zatezne navrtke (14) da koristite brzosteznu navrtku (15).

Brzostezna navrtka (15) sme da se koristi samo za brusne diskove i diskove za rezanje.

Upotrebljavajeismo besprekorne,neosteocene navrtke sa brzim zatezanjem (15).

Prilikom zavrtanja obratite paznju da oznacena strana navrke sa brzim zatezanjem (15) nePokazuje na brusni disk; strelica mora na indeksiranu marku da (38)Pokazuje.

Pritisnite taster za blokadu vretena (1) kako bistie fiksirali brusno vreteno. Da bistie cvrsto zategli brzosteznu navrtku, snazo okrenite brusni disk u smeru kretanja kazaljke na satu.

Propisno pričvṛsçenu, neostecenu brzosteznu navrtku možete da odvrnete taketoćete rukom okretati izreckani prsten u smeru suprotnom od kretanja kazaljke na satu. Nikada nemojtde da odvrćete brzosteznu navrtku klestima, vec koristite klujc sa dva otvora. Postavite klujc sa dva otvora kao ste je prikazano na slici.

Dozvoljeni brusni alati

Možete da upotreblavate sav brusni alat koji je pomenut u ovom uputstvu za rad.

Dozvoljeni broj obrtaja [^-1] odnosno kruza brzina [m / s] korićenog brusnog alata mora majmanje da odgovara podacima u sledećoj tabeli.

Zato obratite pažnju na dozvoljeni broj obrtaja, odnosno kruznu brzinu na etiketi brusnog alata.

maks. [mm] [mm] [°]
D b s d a [min]					-1] [m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80

maks. [mm] [mm] [°]
D b s d a [min]					3] [m/s]
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80

125--M14-850080

83--M 14-8500 80
180	3,0	7	22,2	>0	8500	80
230	3,0	7	22,2	>0	6500	80

Rad

Elektricni alat nemojte da opterecujete toliko da se zaustavi.
Izvucite pre svih radova na elektricnom alatu mreznitutikač iz uticnice.

Oprez kod proreza u nosece zidove, pogledati odomjak „Napomene za statiku".
Zategnite radni komad,ukoliko nije fiksiran spostvenom tezinom.
Neka elektrichi alat posle jakog preopterecenja radi u praznom hodu još nekoliko minuta kako bi se elektrichi alat ohladio.
Ne koristite elektrichi alat sa stalkom za tocilo za prosecanje.
Nemojte dodirivati brusne diskove i diskove za presecanje dok se ne ohlade. Prilikom rada diskovi postaju veoma vreli.

Uputstva zarad

Grubo brusenje

Prilikom grubog bruşenja sa kompozitnim sredstvima za bruşenje uvek upotrebljavaje zašitnu haubu za bruşenje (6)/(33).
Ne koristite nikada ploce za presecanje za grubo bruşenje.
Prilikom grubog brušenja, zažitna hauba za rezanje (16)/(34) ili zažitna hauba za brušenje (6)/

(33) sa montiranom prekrivkom za rezanje (27) moze da udara o radni komad i takodolazi do gubitka kontrole.

Sa uglom koji je namesten od 30^ do 40^ prilikom grubog brusenja dobijate njabolji radni rezutat. Pomerajte elektrici na! at umerenim pritiskom u Jednom i u drugom pravcu. Na taj nacin radni komad se ne zagreva previse, ne menja boju, a i nema brazdi.

Prilikom upotrebe kompositihn diskova, koji su odobreni za rezanje kao i bruşanje, morate da koristite zaštitu haubu za rezanje (16)/(34) odn. zaštitu haubu za bruşanje (6)/(33) sa montiranom prekrivkom (27).

Povrsinskibrusenje sa lepezastim brusnim diskom

Kada vrsite brusenje sa lepezastim brusnim diskom, uvek koristite zaistitu haubu za brusenje (6)/(33).

Sa lepezastom brusnom plocom (pribor) mozete da obradujete takode i ispupcene povrsine i profile. Lepezaste brusne ploce imaju znatno duzi zivotni vek, nizi nivo buke i nizu temperaturu bruşenja nego obicne brusne ploce.

Splošna varnostna navodila za elektrickna orodja

OPOZORILO

Preberite vsa varnostna opozorila, navodila, ilustracije in

specifikacije, ki so prilozene temu elektrichnemu orodju.

Ce spodaj navedenih napotkov ne upostevate, lahko pride do elektricega udara, požara in/ali težke poskodbe.

Vsa opozorila in napotke shranite, ker jih boste v prihodnje se potrebovali.

Pojem elektricno orodje, ki se povajlvja v nadalnjem besedilu, se nanaša na elektrica na orodja z elektricnim pogonom (z elektricnim kablom) in na akumulatorska elektrica na orodja (brez elektricnega kabla).

Delovno mesto naj bo vedno cisto in dobro osvetljeno. Nered in neosvetljena delovna mesta povecajo moznost nezgod.
Elektricna orodja ne uporabljate v okolju, v katerem lahko pride do eksplozij (prisotnost vnetljivh tekocin, plinov ali prahu). Elektrica orodja povzrocajo iskrenje, zaradi kateregaa se lahko prah ali hlapi vnamejo.
▶ Ko uporabljate elektricno orodje, poskrbite, dav blizini ni otrok ali drugih oseb. Odvračanje pozornosti lohko povzroci izgubo nadzora nad orodjem.

Elektrčna varnost

Priklučni vtic elektricnega orodja se mora prilegati vticnici. Spreminjanje vtica na kakrsen koli nacin ni dovoljeno. Pri ozemljenih elektricnih orodjih ne uporabljaje adapterskih vticev. Nespremenjeni vtici in ustrezne vticnice zmanjsujujo tveganje elektricnega udara.
Izogibajte se telesnenu stiku z ozemljenimi povrsinami, kot so na primer cevi, grelci, hladilniki in pašniki. Tveganje elektricega udara je vecje, ce je vase telo ozemljeno.
Prosimo, da napravo zavarujete preddezjem ali vlago.Vdor vodevelektricno orodje povecuje tveganje za elektrici udar.
▶ Kabel uporablajte pravilno. Kabel zavarujte pred vrocin, oljem, ostrimi robovi ali premikajocimi se deli. Poškodovani ali zapleteni kabli povečujejo tveganje elektricnegu udara.
▶ Kadar uporabljate elektricno orodje zunaj, uporabljaje samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsije tveganje za elektrici ni udar.
- Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporabljaje stikalo za zašcitopred kvarnim tokom. Uporaba zašcitnegastrikala zmanjsuju tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporabljale elektricnega orodja, cste utrujeni oziroma cste pod vplivom mamil, alkohola ali zdralil. Trenutek nepazljivosti pri uporabi elektricnega orodja je lahko vzrok za resne telesne poskodbe.

Uporabljate osebno zašcitno opre mo. Vedno uporabljate zašcitno za oci. Z uporabo zašcitne opreme, kot so protiprašna maska, varnostni Čevljki, ki ne drsijo, Čelada ali zašcita za sluh, v ustreznih okolišcinah zmanjsate nevarnost poskodb.
Preprecite nenameren vklop orodja. Pred priklujcitvijo elektricnega orodja na elektricno omreje in/ali na akumulatorsko baterijo in pred dviganjem ali noosenjem se prepriçajte, da je elektricno orodje izklopljeno. Ce elektricno orodje nosite in imate pri tem prst na stikalu ali pa orodje napajate, ko je stikalo v položaju za vklop, lahko pride do nesrece.
Odstranite vse kljuce in izvijaça ze prilagajanje orodja, preden orodje vklučite. Ključ ali izvijač, ki ga ne odstranite z vrtečega se dela elektricnega orodja, lahko povzroči telesne poskodbe.
Ne precenjute svojih sposobnosti. Ves cas trdno stojite in vzdrujte ravnovesje. To omogoca boljsi nadzor nad elektrichnim orodjem v nepričakovanih situacijah.

272 | Slovenšcina

Bodite primerno oblecni. Ne nosite ohlapnih obaclil ali nakita. Las in oblačil ne približujte premikajocim se delom. Ohlapna oblačila, nikit ali dolgi lasje se lahko ujamejo v premikajocse se dele.
Ce imate na voljo naprave za priklop sesalnika za prah ali zbiralnih posod, se prepričajte, da so te ustrezno prikljucene. UporabaSYSTEMa za zbiranje prahu lahko zmanjsa nevarnosti, povezane s prahom.
Najseznanjenost z orodjem,ki jo pridobite s pogosto uporabo,ne bo razlog za to, da postanete lahkomiselni in ignorantrate varnostna načela.V delćku sekunde lahko nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrrževanje elektricnega orodja

Elektricega orodja ne preobremenjute. Za delo uporabite ustrezno elektricno orodje. Pravo elektricno orodje bo delo opravilo bolje in varneje, in sicer s hitrostjo, za katero je bilo oblikovano.
Elektricnega orodja ne uporabljaje, ce ga s stikalom ne morete vklopiti in izklopiti. Vsako elektricno orodje, ki ga ni mogoce nadzirati s stikalom, je nevarno in ga je treba popraviti.
Izvlecit evtic iz vtichnice in/ali odstranite akumulatorsko baterijo, cje le mogoce, in odstraniter shranite pribor, se preden se lotite popravila orodja. Ti preventivni varnostni ukrepi zmanjsajo tveganje za nenamerni zagon aparata.
Ko elektricnih orodij ne uporabljaje, jih shranite izven dosegao otrok. Osebam, ki orodja ne poznajo ali niso prebrale teh navodil za uporabo, orodja ne dovolite uporabljati. Elektrica orodja so nevarna, ce jih uporabljo neizkušene osebe.
Vzdrzujte elektricna orodja in pribor. Preprijcte se, da so premikajci se deli pravilno poravnani in da se ne zatikajo ter da deli niso polomljeni. Prav tako preverite, ali je na orodju sie kaj drugega, kar bi lahko vplivalo na njegovo delovanje. Ce je elektricno orodje poskodovano, mora biti pred uporabo popravljeno. Slabo vzdrrzevana elektricna orodja so vzrok za mnoge nezgode.
- Rezalna orodja naj Bodo vedno ostra in Čista. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so lažje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobn uporabljaje v skladu s temi navodili. Pri tem upostevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporaba elektricih orodij v namene, ki so drugacni od predpisanih, lahko privede do nevarnih situacij.
Rocaji in povrsine za prijemanje naj bodo suhe, ciste in brez olja ali mascobe. Gladki rocaji in povrsine za prijemanje ne omogocajo varne uporabe in nadzora orodja v nepričakovanih situacijah.

Servisiranje

Vase elektricno orodje naj popravlja samo usposobljeno strokovno osebje, ki nj pri tem uporabi

Varnostna opozorila za kotne brusilnike

Varnostna opozorila za grobo in fino bruşenje, šcetkanje zžično krtaco in rezanje:

Elektricno orodje je namenjeno finemu in grobemu brusenju, sctekanju z izno krtao, rezanju lukenj in odrezovanju. Preberite in pregleje vsa varnostna opozorila, navodila, slike in specifikacije, ki so prilozeni elektricnemu orodju. Ce spodaj navedenih navodil ne upostevate, lahko pride do elektricnega udara, pozara in/aliHUDH poskod.
Tega elektricnega orodja ne priporocamo za postopke, kot je poliranje. Izvajanje postopkov, za katere elektrico orodje ni namenjeno, je tvegano in lahko povzroci telesne poskodbe.
Tega elektricnega orodja ne predelajte za uporabo v nasprotju z namensko uporabo, ki je proizvajalec ni odobril. Taksna predelava lahko povzroci izgubo nadzora in hude telesne poškodbe.
Ne uporabljaje nthastavkov, ki niso namenjeni zelenemu naacinu uporabe in jih proizvajalec ni odobril. Ce je nastavek mogoce pritrditi na elektrico orodje, to se ne zagotavlja njegove varne uporabe.
Nazivna hitrost nastavka mora biti majmanj enaka najvisji hitrosti, ki je označena na elektricem orodju. Nastavki, ki se vrtijo hitreje od svoje nazivne hitrosti, lahko počijo in se razletijo.
Zunanzi premer in debelina nastavka morata biti v okviru nazivne zmogljivosti elektricega orodja. Nastavkov neustrezne velikosti ni mogoce ustrezno voditi ali nadzorovati.
Dimenzije nastavka morajo ustrezati dimenzijam drzala nastavkov na elektrichem orodju. Nastavki, ki niso skladni z drzalom nastavkov, pri uporabi ne bodo stabilni, bodo prekomerno vibrirali in morda tudi ušli izpod nadzora.
Ne uporablajte poskodovanih nastavkov. Pred vsako uporabo preverite, da na nastavku, npr. brusilni plosci, ni odrezkov ali razpok, da na podpornem krozniku ni razpok, raztrganin ali znakov obrabe in da na zični krtaci ni slabo pritrjenih ali razpokanih zic. Če elektrćno orodje ali nastavek pade na tla, preverite, ali se je poskodoval, oziroma namestite neposkodovan nastavek. Po pregledu in namestitvi nastavka se vi in vsi prisotni odomaknite od ravnine vrtecega se nastavka, elektrćno orodje pa njen eno minuto deluje pri polni hitrosti brez obretenite. Če so nastavki poskodovani, se bodo v tem ācu rasleteli.
Nosite osebno zašcitno opre mo. Glede na nacin uporabe si nadenite zašcitni vizir, zašcitna očala ali zašcitto za oci. Po potrebni nosite protiprašno masko, zašcitto za sluh, rokavice in predpasnik, ki lahko zadrži ostre delce oziroma delce obdelovanca. Zašcitza za oci mora biti zmožna zaustaviti leteče delce, ki nastanejo pri

razlichni delih. Protipraśna maska in respirator morata
biti zmożna filtrirati delce, ki nastajno med delom.
Dolgotrajna izpostavljenost glasnemu hrupu laho
povzroci izgubo sluha.

Vsi prisotni naj se zadrzujeo na varni razdalji od delovnega območja. Vsak, ki vstopi v delovno območje, mora nositi osebno zašcitno opremo. Delci obdelovanca ali okvarjen nastavek lahko odletijo in povzroćijo poškodbo tudi izven negosrednega delovnega območja.
Med delom, pri katerem lahko pride do stika rezalnegastavka s skrito zico ali lastnim kablim, elektricno orodje drzite samo za izolirane rocaje. Ob stiku rezalnegastavka zico pod napetostjo se lahko elektricna napetost prenese na kovinske dele elektricnegara odja, uporabnik pa lahko ob tem dozivi elektrici udar.
▶ Kabel ne sme biti blizu vrtecega se nastavka. Če izgubit nadzor, se lahko kabel prereze ali raztrga, vašo dlan ali roko pa lahko povlece v vrteci se nastavek.
Elektricnega orodja nikoli ne odlagajte, preden se nastavek povsem ne preneha vrteti. Vrteci se nastavek lahko zagrabi povrsino, vi pa izgubite nadzor nad elektricnim orodjem.
Elektricega orodja ne vklapljaje, ko ga nosite ob strani. Ob nenamernem stiku bi vrteci se nastavek lahko raztrgal va'sa oblačila in se zarezal v vase telo.
Redno cistite prezračevalne odprtine elektricnega orodja. Ventilator motorja povlce prah v ohisje, pretirano kopičenje kovinskega prahu pa lahko povzroči nevarnosti v zvezi z elektricno energijo.
Elektricnega orodja ne uporabljaje v blizini vnetljivih materialov. Zaradi isker bi se ti materiali lahko vneli.
Ne uporabljaje nastavkov, ki zahevajo uporabo hladilnih tekocin. Uporaba vode ali drugih hladilnih tekocin lahko povzroci elektricni udar, ki je lahko tud smrten.

Povratni udarec je nenaden odziv na zagozdeno vrteco se plošco, podporni krožnik, krtačo ali kateri koli drug nastavek. Zagozditev povzroci nenadno blokado vrtečega se nastavka, elektricno orodje, ki je ušlo izpod nadzora, pa se odbije v nasprotni smeri vrtenja nastavka na mestu zagozditev.

Na primer: cse brusilna plošca zagozdi v obdelovanec, lahko rob plošce zareze v povrsino materiala, zaradi cesar plošca izskovi oziroma zaradi cesar pride do povratnega udarca. Plošca lahko izskovi v smeri proti uporabniku ali stran od njega, odvisno od smeri vrtenja na točki zagozditate. V taksnem primeru se lahko brusilna plošca tudi zlomi. Povratni udarec je posledica napačne uporabe in/ali nepravilnih delovnih postkopov ali pogojev. Izognete se mu lahko z ustreznimi previdnostimi ukrepi, ki so naveneni spodaj.

Elektricno orodje vedno trdno drzite z obema rokama, telo in roki pa imejte v položaju, ki vam omogoca, da zdrzite povratni udarec. Za njveci nadzor nad

povratnim udarcem ali zagonskim navorom vedno uporabljaje dodatni rocaj, ce je ta na voljo. Uporabnik lahko zagonski navor ali povratni udarec ochrani pod nadzorom, ce uposteva ustrezne varnostne ukrepe.

Dlani nikoli ne pomikajte v blizino vrtecega se nastavka. Nastavek laho izskovi proti vaši dlani.
S telesom ne posegajte v obmocej, kamor bi se elektricno orodje ob povratnem udarcu lahko izmaknilo. Ob povratnem udarcu se bo orodje izmaknilo v nasprotni smeri vrtenja plošć na mestu zagozditve.
Pri obdelovanju vogalov, ostrih robov itd. bodite posebej previdni.Preprecite odboje in zagozdenje nastavka.Pri kotih,ostrih robovih ali spodrsavanju se vrteci nastavek pogosto zagozdi, kar povzroci izgubo nadzora ali povratni udarec.
Ne namestite verige,rezila za rezbarjenje,segmentne diamantne rezalne ploche s stranskim razmakom, vecjim od 10 mm,oz.rezil zoobjem.Pri takih rezilih so povratni udarci in izguba nadzora pogosti.

Posebna varnostna opozorila za grobo bruşanje in odrezovanje:

Uporabljaje samvrste plosc,ki ustrezajo vaiselektrcnnapravi,in posebne zacitnePokrove zanje. Plosc,ki ne ustrezajo elektrcnnapravi,n mogoce ustrezno zacititi,zato nijhova uporaba ni varna.
Brusilno povrsino ugreznenih srednjih plošč je treba namestiti pod ravnino zašcitnegaPokrova. Nepravlino naměsčenih plošč, ki segajo skoži ravnino zašcitnegaPokrova, ni mogoče ustrezno zašcititi.
ZašcitniPokrov mora biti varno pritrjen na elektricno napravo in namescen v položaj,ki zagotavlja najvisjo stopnjo varnosti tako, da je odkrit cim manjsi del plošce, ki je obrjen proti uporabniku. ZašcitniPokrov uporabnika šciti pred odlomljenimi delci plošce, nenamernim stikom s plošco in iskrami, zaradi katerih bi se lahko vnela oblačila.
Plošće se lahko uporablja le za odobrene načine uporabe. Na primer: z robom plošće za abrazivno rezanje ne izvajte grobega brušanja. Plošće za abrazivno rezanje so namenjene perifernemu brušenju, vprimeru stranskih obremenite pv se te plošće lahko razletijo.
Vedno uporabljaje neposkodovane prirobnice ustreznih velikosti in oblike za izbrano plošco. Ustrezné prirobnice podpirajo plosco in takzo zmanjsujujo verjetnost, da bi se ta razbila. Prirobnice za rezalne plošce se lahko razlikujejo od prirobnic za brusilne plosce.
Ne uporabljajeOCRbljenih plošc z drugih,večijh orodlj. Plošce,ki so namenjene večijim elektricnim orodjem, niso ustrezne za hitrejsa, manjsa orodja in se pri uporabi lahko razletijo.
▶ Kadar uporabljate vecnamenske plošće, vedno uporabite primerno zašcit o dela, ki ga izvajate. Ce ne uporabljate primerne zašcitne, ne boste ustrezno zašciteni, zaradi cesar lahko pride do resnih poskodb.

Dodatna varnostna opozorila za odrezovanje:

Ne blokirajte rezalne plose in je ne preobremenjuje. Ne poskuasajte zarezati pregloboko. Preobremenitev plose poveca verjetnost upogibanja in zvjanja plose medrezanjem, zaradi cesar se ta lahko zlomi ali izmakne.
Vase telo naj ne bo vist liniji kot vrteca se plošca all za njo. Ce se plošca med delom vrti stran od vas, se lahko plošca in elektrico orodje pri morebitnem povratnem udarcu izmaketa neposredno proti vamp.
Ce se plošca zatika ali se iz kakrsnega koli razloga med rezanjem zaustavlja, izklopite elektricno orodje in ga ne premikajte, dokler se rezalna plošca popolnama ne zaustavi. Rezalne plošce nikoli ne poskusajte odstraniti iz zareze, ko se plošca premika, saj lahko pride do povratnega udarca. Ugotovite, kaj je vzrok za zatikanje plošce in ustrezno ukrepaje.
Postopka rezanja ne nadalujte, ko je plošca v obdelovancu. Pocakajte, da plošca doseze polno hitrost in jo nato previdno vstavite v zarezo. Ce elektrico orodje ponovno zaženate v obdelovancu, se plošca lahko upogne, izskovi ali pa pride do povratnega udarca.
Da zmanjsate verjetnost zagozdite ali povratnega udarca, podprite plošće ali vsak večji obdelovanec. Veliki obdelovanci se pogosto povesijo pod lastno težo. Nosilce je treba namestiti pod obdelovanec v blizini linije rezanja in blizu robov obdelovanca na obeh straneh plošće.
Pri izrezovanja odprtin v stene ali druga nevidna območja bodite še posebej previdni. Plošca lahko med prodiranjem prereže plinsko ali vodovodno cev, elektricno napljavo ali predmete, kar lahko povzroci povratni udarec.
Ne izvajte rezanja z zavoji. Preobremenitev plošće poveča verjetnost upogibanja in zaitanja plošće v zarezi, zaradi cesar se poveča tudi tveganje za lomljenje plošće in povratni udarec in lahko pride do resnih poskodb.

Posebna varnostna opozorila za fino bruşenje:

Uporabite brusilni papir imprimerne velikosti. Pri izbir brusilnegapapirja upostevajte navodila proizvajalca. Brusilni papir, ki sega cze brusilni kroznik, se lahko raztrga in povzroci, da se plošca zagozdi in raztrga, ter tudi povratni udarec.

Posebna varnostna opozorila za šcetakanje zžicno krtaco:

Upostevajte, da tudi med obicajnim šcetakanjem krtaca lahko pusca zičnate šcetine. Ne preobremenjute zične krtace. Žičnate šcetine lahko zlahka prodrejo skozi lahka oblačila ali kožo.
Če je pri šćetkanju zžicno krtaco priporočljiva uporaba zašcitnegаPokrova,ne dovolite,da pride do stika medžicno plošco ali krtaco in zašcitnimPokrovom. Premeržicne plošce ali krtace se lahko poveča zaradi delovne obretenite in centrifugalnih sil.

Dodatna varnostna opozorila

Nosite zašćtina očala.

Zašcitnegapokrova ni dovoljeno uporabljati zarezanje.ZašcitniPokrov lahko s primernim nastavkom uporabljate tudzarezanje.

Elektricno orodje med delom trdno drzite z obema rokama in poskrbite, da varno stojite. Z elektricnim orodjem lahko varneje delate, ce ga upravljate z obema rokama.

Pri nastavkih z notranjim navojem, kot so šcétke in diamantne vrtalne krone, pazite na majv. dolžino navoja brusilnega vretena. Konec vretena se ne sme dotikati dna nastavka.
Za iskanje skritih oskrbovalnih vodov uporabljate ustrezne iskalne naprave ali se o tem pozanimajte pri lokalmem podjetju za oskrbo z vodo, elektriko ali plinom. Stik z elektricnim vodom lahko povzroci pozar ali elektrici udar. Poškodbe na plinovodu so lahko vrozka eksplozijo, vdor v vodovodno omrežje pa lahko povzroci materialno škodo ali elektrici udar.
Brusilnih in rezalnih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.
Ko pride do prekinitve oskrbe z elektricno energijo, npr. zaradi izpada elektricnega toka ali izvleka omreznega vtica, sprostite stikalo za vklop/izklop in ga potisnite v polozaj za izklop. S tem preprecite nenadzorovan ponorvi zagon.
Zavarujte obdelovanec. Obdelovanec bo proti premikanju bolje zavarovan z vpenjalnimi pripravami ali s primezem, kot ce bi ga drzali z roko.
Nastavke shranjujte v zaprtih prostorih na suhem pri nespremenljivi temperaturi in jih zašcitite pred zmrzaljo.
Pred transportom elektricega orodja z njega odstranite nestavke. S tem boste prepreci poki skodbe.
Vezane rezalne in brusilne plošće imajo omejenoŽiviljenjsko dobo, po preteku katere plošć ne smete vec uporabljati.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in navodila. Neuostvanje varnostnih opozoril in navodil lahko povzroci elektrici udar, pozar in/ali hude poskodbe.

Upostevajte slike na začektu navodil za uporabo.

Uporaba v sklearnu z namenom

Elektricno orodje je namenjeno rezanju in scetkanju kovine, kamna, plastike in kompozitnih materialov, grobemu brusenju kovine ter vrtanju v kamnite materiale z diamantnimi vrtalnimi kronami brez uporabe vode. Pri tem je

treba paziti na to, da boste uporabili pravilen zašcitniPokrov (gleje „Delovanje“, Stran 278).

Pri rezanju kamna morate poskrbeta za zadostno odsesavanje prahu.

Z dovoljenimi brusilnimi sredstvi lahko elektricno orodje uporabljate za brusenje z brusilnim papirjem.

Elektricno orodje ni primerno za brusenje kamnith materialov z diamantnimi brusnimi plošcami, brusenje kovin in kamna z lončastimi brusi ali obdelavo kompozitnih materialov.

Komponente na sliki

Ostevicenje component na sliki se nana sa na shemo elektricega orodja na strani s hemami.

(1) Tipka za blokado vretena
(2) Dušilec tresljajev
(3) Stikalo za vklop/izklop
(4) Standardni pomožni ročaj (izolirana oprijemalna povrsina)a
(5) Dvostranski ključ za zatezno matico
(6) ZaščitniPokrov za brusenje z vpenjalno roćico
(7) Kodirni zobec
(8) Vpenjalna rocica za zašcitniPokrov
(9) Vijak za nastavljane zašcitnegaPokrova
(10) Prijemalna prirobnica's tesnilim obrockom
(11) Brusna plošča^a)
(12) Kolutna ščetka (Ø 22, 22 mm)a

(13) Kolutna šćetka (M14)a
(14) Zatezna matica
(15) Hitrozatezna matica SDS-clic
(16) ZašcitniPokrov za rezanje
(17) Rezalna plošča^a
(18) Ročaj (izolirana oprijemalna povrsina)
(19) Brusno vreteno
(20) Diamantna rezalna plosca
(21) OdsesovalniPokrov za rezanje s pomicnimi vodil[3]
(22) Zašcita za rokopal
(23) Gumijasti brusni kroznika
(24) Brusni list
(25) Okrogla matica
(26) Lončasta šcětka
(27) Pokrov za rezanje
(28) Vilicasti kljuca
(29) Stožcaste šctke
(30) Diamantna vrtalna krona
(31) Pomožni ročaj za blaženje tresljajev (izolirana oprijemalna povrsina)
(32) Pritrdilni vijak za zašcitniPokrov
(33) ZašcitniPokrov zabrusej s pritrdilm vijakom
(34) ZašcitniPokrov za rezanje s pritrdilnim vijakom
(35) OdsesovalniPokrov za rezanje s pomicnimi vodil a Ta pribor ni vkljucen v standardni obseg dobave.

Tehnici podatki

Kotni brusilnik GWS 27-180 PR GWS 27-230 PR GWS 27-180 JR GWS 27-230 JR
Kataloška stevilka		3601 HC6 1..	3601 HC7 1..	3601 HC6 3..	3601 HC7 3..
Nazivna moč W 2700 2700 2700 2700
Nazivno stevilo vrtljajev v prostem teku"	min-1	8500	6500	8500	6500
Najv. premer brusne plošće mm 180 230 180 230
Navoj brusnega vretena M 14 M 14 M 14 M 14
Najv. dolžina navoja brusnega vretena	mm 25 25 25 25
Mehak zagon ● ● ●
Zašcita pred ponovnim zagonom ● ● ● ●
Izklop pri povratnem udarcu ● ● ● ●
Zasučni glavni ročaj ● ● ● ●
Stikalo PROtection		● ●		-	-
Teža(B/C)	kg	6,1-7,2	6,3-7,7	6,1-7,2	6,3-7,7

Kotni brusilnik GWS 27-180 PR GWS 27-230 PR GWS 27-180 JR GWS 27-230 JR

Razred zašcite	☐/II /II /II /II ☑	☐	☐
A) Nazivno stevilo vrtljajev v prostem teku po EN IEC 62841-2-3 za izbiro primernih nastavkov. Dejansko stevilo vrtljajev v prostem teku ne sme prekoraciti nazivnega stevila vrtljajev v prostem teku in je zato nižje.
B) glede na uporabljen zašcitniPokrov ((16), (6), (27)/(34), (33), (27)) in uporabljen pomožni ročaj ((4), (31))
C) Teža brez omrežnegā kabra in vtiča
Navedbe veljazo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specificiñih izvedbah lahko te navedbe variirajo.
Vrednosti se lahko razlikujego glede na izdelek in so odvisne od pogojev uporabe in okoljskih pogojev. Več informaciç je na voljo na splletni strani www.bosch-professional.com/wac.

Podatki o hrupu/tresljajih

Podatki o emisijah hrupa, pridobljeni v skladu's standardom ENIEC 62841-2-3.

A-vrednotena raven hrupa za elektricno orodje obicajno znaša: raven zvočega tlaka 93 dB(A); raven zvočne moči 101 dB(A). Negotovost K = 3 dB.

Uporabite zašćito za sluh!

Skupne vrednosti tresljajev a (vektorska vsota treh smeri) in negotovost K so dolocene v skladu z EN IEC 62841-2-3:

Povrsinsko bruşenje (grobo bruşenje):

$$ a _ {n} = 6, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Bru Shenje z brusilin listom:

$$ a _ {h} = 4, 5 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}, $$

Rezalno brusenje:

$$ a _ {n} = 5, 1 \mathrm {m} / \mathrm {s} ^ {2}, K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2}. $$

Bruşenje tankih počevin ali drugih rahlo tresocih materialov z veliko pavršino laho pavrožći povcěane vrednosti emisij hrupa do 15 dB. S primernimi težjimi blazilnimi blazinaml aho pavcćano emisijo hrupa znižate. Povećano emisij hrupa je treba upoštevati tak pri oceni tveganja moči hrupa kot pri izbirni primeperne zašćite za sluh.

Vrednosti nivoja tresljajev in hrupa, podane v teh navodilih, so bile izmerjene v skladu s standardiziranim merilnim postopkom in se lahko uporabljago za medsebojno primerjavo elektrichni orodij. Primerne so tudi za zacasno oceno oddajanja tresljajev in hrupa.

Naveden nivo tresljajev in hrupa je dolocen na osnovi glavnih načinov uporabe elektricnega orodja. Pri uporabi orodja v drugacne namene, z drugacnimi nastavki ali pri nezadostnem vzdřeovanju lahko nivo hrupa in tresljajev odstopa. To lahko obretenjenost s hrupom in tresljaji v celotnom obdobju uporabe obcutno poveça.

Za natanchejso oceno obremenjenosti s hrupom in tresljami morate upostevati tudi cas, ko je orodje izklopljeno, in cas, ko orodje deluje, vendar dejansko ni v uporabi. To lahko obcutno zmanjsa obremenjenost s hrupom in tresljaji, ki je razporejena na celotno obdobje uporabe.

Dolcite dodatne varmostne ukrepe za zašcit opurabnika pred vplivi tresljajev, npr. vrdrževanje elektricnega orodja in nastavkov, segrevanje rok, organizacija delovnih postkopv.

Mehak zagon

Elektronski poÇasen zagon omeji vrtilni moment ob vklopu in omogovi zagon elektricnega orodja brez tresljajev.

Opomba: ce elektricno orodje takoj po vklopu deluje s polnim stevilom vrtljajev, potem pocasen zagon in zašita pred ponovnim vklopom ne delujeta. Elektricno orodje je treba nemudoma poslati naši servisi službi, naslove lahko

najdetevrazdelku,Servisna sluzba in svetovanje glede uporabe".

Zašcita pred ponovnim zagonom

Zascita pred ponovnim zagonom prepreci nenadzorovan vklop elektricnega orodja po prekinitvi elektricnega napajanja.

Za ponovni zagon stikalo za vklop/izklop (3)
najprej namesite v izklopljeni položaj in nato odje ponovno vklopite.

Izklop pri povratnem udarcu

Ce pride do nenadnega povratnega udarca elektricnega orodja (npr. zaradi blokade pri rezanju), elektronika prekine napajanje motorja.

Za ponovni zagon majprej potisnite stikalo za vklop/izklop (3) v položaj za izklop in sele nato ponovno vklopite elektricno orodje.

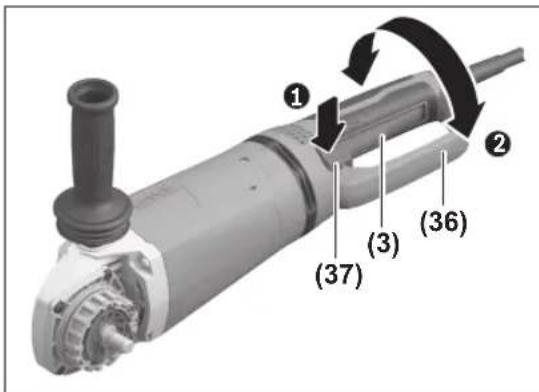

Vrtenje glavnega ročaja

Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Stikalo za vklop/izklop (3) mora biti v položaju za izklop.

Glavni ročaj (36) lahko zavrtite za 90^ v desno ali levo proti ohisju motorja. S tem lahko stikalo za vklop/izklop v posebnih delovnih pogojih premaknete v ugodnejsi položaj, v katerem bo njegovo upravljane za je, npr. pri rezanju z odsesovalnim Pokrovom s pomićnimi vodili (21)/(35) ali za levicarje.

Pritisnite odklep rocaja (37), da sprostite glavni rocaj (36), in glavni rocaj (36) hkrati zavrtite v zeleni polozaj, da se zaskovi.

Montaža

Namestitev zašcitnega nastavka

Pred začetkom kakršnih koli del na elektrichem orodju izvlecite omrežni vtic iz vticnice.

Opomba: po lomu brusilnega koluta med obratovanjem ali pri poskodovanju prijemal na zašcitnemPokrovu/na elektrčinem orodju, morate elektrčno orodje takoj poslati na servsno službo; naslovi so navedeni v odstavku „Servisna služba in svetovanje uporabnikom".

ZaščitniPokrov za brušenje z vpenjalno ročico

Odprite vpenjalno rocico (8). ZašcitniPokrov (6) s kodirnim zobcem (7) vstavite v kodirni utor na vratu vretena, dokler rob zašcitnegapokrova ne nasede na prirobnico elektricnegara odja, nato zašcitniPokrov (6) zavrtite v zeeleni položaj. Zaprite vpenjalno rocico (8).

Nastavite zašcitniPokrov (6) tako,dase prepreci izmet isker v smer uporabnika.

Vpenjalno silo zapore zašcitnegaPokrova (6) lahko spreminjate z odvijanjem ali zategovanjem nastavitvenega vijaka (9).Prepričajte se,da je zašcitniPokrov (6) trdno namescen in redno preverjaje njegov no namestitev.

Opororilo: Kodirni nastavki na zašcitnemPokrovu (6) poskrbijo za to, da je mogoce namestiti samo zašcitniPokrov, ki ustreza elektricnemu orodju.

Zaščitni povkrova brusenje s pritrdilnim vijakom

ZaščitniPokrov (33)namestine na steblo vretena.Položaj zaščitnegapokrova (33)prilagodite svojemu delu in pritrdite zaščitniPokrov (33)z nastavitvenim vijakom (32).

Nastavite zašcitniPokrov (33) tako, da se prepreci izmet isker v smer uporabnika.

ZaščitniPokrovzarezanje

Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.

Postopek za namestitev zašcitnegaPokrova za rezanje (34)/ 16) je enak postopku za namestitev zašcitnegaPokrova za bruşenje s pritrdilnim vijakom (33) ali zašcitnegaPokrova zabruşenje z vpenjalno roćico (6).

Za rezanje vedno uporabljaje zašcitniPokrov za rezanje (34)/(16) ali zašcitniPokrov za brusanje (33)/ (6) skupajs Pokrovom za rezanje (27).

Pokrov za rezanje

Pokrov za rezanje (27) namestite na zašcitniPokrov za brusenje (6)/(33)(gleje sliko A/D): ročico pomaknite nazaj

(1). Pokrov (27) položite na zašcitniPokrov za brusenje (6)/(33) (2).Rocico spet trdno potisnite na zašcitniPokrov (6)/(33) (3).

Za odstranitev (glejte slike B/E) rocico potisnite nazaj (1). Pokrov (27) povlecite z zašcitnega pamkrova (6)/(33) (2).

Pokrov za odsesavanje za rezanje z vodili

OdsesovalniPokrov za rezanje s pomicimi vodili (21)/(35)
namestine na vrat vretena.Polozaj odsesovalnega
pokrova (21)/(35) prilagodite zahtevam delovnega
postopka.OdsesovalniPokrov (21)/(35) zavarujte s
pritrdilnim vijakom.Na odsesovalniPokrov s pomicini
vodili 21/35) lahko prikljucite primeren sesalnik za prah
znamek Bosch.Za priklop v namenski nastavek na
odsesovalnemPokrovu namestine gibko sesalno cev z
adapterjem za odsesavanje.

Zaschita za roke

Za dela z gumjastimi brusilnimi krozniki (23) ali Ioncasto scteko/stozcasto scteko/diamantno vrtalno krono uporabite vedno zašito za roko (22).

Zascito za roko (22) pritrdite skupaj z dodatnim rocajem (4)/(31).

Standardni dodatni rocaj/dodatni rocaj za blazenje udarcev

Svoje elektricno orodje uporabljaje zgolj z dodatnim ročajem (4)/(31).

Ne uporabljale elektricnega orodja, cje dodatni rocaj (4)/(31) poskodovan. Ne spreminajte dodatnegarocaja (4)/(31).

Vibration

Dodatni ročaj za blaženje
tresljajev (31) omogoca prijetnejse in
varnejse delo z manj tresljaji.

Namestitev brusilnih pripomočkov

Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Brusilnih in rezalinih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom moćno segrejejo.

Ocistite brusilno vreteno (19) in vse dele, ki jih je treba montirati.

Za vpenjanje in sprostitev brusilnih nastavkov pritisnite tipko za zaklep vretena (1), da prisrdite brusilno vreteno.
Tipko za zaklep vretena pritiskajte le, ko brusilno vreteno miruje. V nasprotnem primeru se lahko elektricno orodje poskoduje.

Brusilna/reznalplošca

Upostevajte dimenzije brusilnih nastavkov. Premer odprtine mora ustrezati vpenjalni prirobnici. Ne uporabljaje adapterjev ali reducirnih elementov.

Ce uporabljate diamantne rezalne plošće, bodite pozorni, da se oznaka smeri vrtenja na diamantni rezalni plošći in smer vrtenja elektricnega orodja (glejte oznako smeri vrtenja na glavi gonila) ujemata.

Vrstni red pri montaži je prikazan na strani z graficnim prikazom.

Opozorilo: pri montazi kompozitnih brusilnih ali rezalnih plošć s pomočćo priložene prijemalne prirobnice (10) in

zatezne matice (14) oz. hitrozatezne matice (15) uporaba vmesnih plastini potrebna.

Za pritrditev brusilne ali rezalne plošć namestite prijemnalno prirobnico s tesnilnim obročkom (10) na brusilno vreteno (19) in privijte zatezno matico (14). Poleg tega pazite na usmeritev zatezne matice (14) glede na uporabljeno brusilno/rezalno plošć (gleje slike v sprednjem delu navodil za uporabo) in jo zategnite s ključem za dve luknjig (gleje „Hitrozatezna matica SDS-CLIC Stran 278).

Po montazi brusilnega orodja pred vklopom preverite, ali je brusilno orodje pravilno montirano in ali se lahko prosto vrti. Poskrbite, da se brusilno orodje ne dotika zašcitnegаPokrova ali drugih delov.

V prijemalni prirobnici (10) je okrog centrirnega vencanamešcen plasticni del (tesnilni obroček). Če tesilnega obročka ni ali pa je ta poškodovan, je treba pred nadaljnjo uporabo obvezno zamenjati prijemalno prirobnico (10).

Hitrozateznatica SDS-clic

Za preprosto -, brusilnegaa nastavka brez uporabe.
drugih orodij lahko namesto zatezne matice (14) uporabite.
hitrovpenjalno matico (15).

• Hitrozatezmaatica (15) je primernaismo za brusilne ali rezalne plošće.

Uporabljajte le brezhibno, neposkodovano hitrovpenjalno matico (15).

Pri privijanju pazite na to, da stran z napisom nahitrovpenjalni matici (15) ne bo obrnjena proti brusilni plosci; puscica mora biti obrnjena proti indeksni oznaki (38).

Pritisnite tipko za blokado vretena (1) za blokado brusilnega vretena. Ce zeilite hitrovpenjalno matico zategniti, privijte brusilno plošco močno v desno.

Ustrezno pritrjeno in neposkodovano
hitrovpenjalno matico lahko ročno
odvjete z vrtenjem narebričenega
obroča v levo. Zategnjene
hitrovpenjalne matice nikoli ne
odvijajte s klešcami, ampak
uporabite k½uč za dve luknji. Ključ
za dve luknji name-site tak, kot je
prikazano na sliki.

Dopustni brusilni nastavki

Uporabljate lahko vse brusilne nastavke, ki so navedeni v teh navodilih za uporabo.

Dopustno stevilo vrtljajev [min^-1] oz. obodna hitrost [m / s] uporabljenih brusilnih nastavkov mora ustrezati vsaj podatkom v naslednji preglednici.

Zato upostevajte dopustno stevilo vrtljajeov. obodnhitrost na etiketi brusilega nastavka.

najv. [mm] [mm] [°]
D b s d a [min]					-1] [m/s]
180	8	-	22,2	-	8500	80
230	8	-	22,2	-	6500	80
180	4,2	-	22,2	-	8500	80
230	4,2	-	22,2	-	6500	80
180	-	-	-	-	8500	80
230	-	-	-	-	6500	80
100	27	-	M 14	-	8500	80
125	30	-	M 14	-	6500	80
180	26	-	M 14	-	8500	80
180	20	-	22,2	-	8500	80

125--M14-850080

83--M14-850080

Elektricnega orodja ne obremenite takmo矫no, da bi se zaustavilo.
Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Previdno pri izvajanju rezov v nosilne stene, glejte odstavek ,Opozorila glede statike".
Ce obdelovanec ni dovolj tezak, da bi lahko sam od sebe nepremicno stal na povrsini, ga vpnite.
Pustite, da elektricno orodje po veliki obrenenitvi nekaj minut deluje v prostem teku. Tako se nastavek ohladi.
Ne uporabljaje elektricnega orodja skupaj s stojalom za rezalno bruşenje.
Brusilnih in rezalinih plošc se ne dotikajte, dokler se ne ohladijo. Plošc se med delom močno segrejo.

Navodila za delo

Rezalne plošće

Pri grobem brusenju s kompositnim brusnim priborom vedno uporablajte zašcitniPokrov za brusenje (6)/ (33).
Za kosmacenje nikoli ne uporabljate rezalinih plosc.
Pri grobem bruosenju lahko zašcitniPokrov za rezanje (16)/(34)ali zašcitniPokrov za bruşenje (6)/ (33) z namesčenimPokrovom za rezanje (27) trci ob obdelovanec in povzroci izgubo nadzora.

Pri grobem brusenju dosezete njaboljsi rezultat, ko orodje postavite pod kotom od 30^ do 40^ . Srednje mochn pritiskajte na elektricno orodje ter ga premikajte sem ter tja. S tem se obdelovanec ne segreje, ne spremeni barve in ne pride do nastanka brazd.

Pri uporabi kompozitnih plosc, ki so odobrene tako za rezanje kot za bruşanje, je treba uporabiti zašcitniPokrov za rezanje (16)/(34) oziroma zašcitniPokrov za bruşanje (6)/(33) z namešcenimPokrovom za rezanje (27).

Povrsinski brusenje z lamelnimi brusilnimi plošcami

Pri brusenju z lamelno brusiln plošć vedno uporabljaje zašcitniPokrov za brusenje (6)/(33).

Z lamelno brusilno plošco (pribor) lahko obdelujete tudi zaobljene povrsine in profile. Lamelne brusilne plošce imajo v primerjavi z obicajnimi brusilnimi plošcami bistveno daljso ziviljenjsko dobo, nizjo raven hrupa in nizje temperature bruşanja.

Povrsinski brusenje z brusilnim kroznikom

Zadelo z gumijastim brusilnim kroznikom (23) je treba vedno namestiti zašcitio za roke (22).

Bruşenje z brusilnim krožnikom lahko izvajate brez zašcitnegaPokrova.

Vrstni red primontazi je prikazan na strani z graficnim prikazom.

Privijte okroglo matico (25) in jo zategnite s ključem za dve luknji.

Loncasta sctetka/kolutna sctetka/stozcasta sctetka

Pri šctkanju s kolutnimi šctkami vedno uporabljate zašcitniPokrov za brusenje (6)/(33). Šctkanje z Iončastimi šctkami/stožčastimi šctkami se lahko izvede brez zašcitnegapokrova.
Zadelozloncasto sctkoali stozcasto sctko je treba vednomanestiti zašito za roke (22).
Ziñcne krtace se lahko uyamejo za zašcitniPokrov in prelomijo,ce se najvecja dovoljena velikost kolutne šcétke prekoraci.

Vrstni red primontazi je prikazan na strani z graficnim prikazom.

Loncasto scteko/ziico krtaco/stozcasto sctko z navojem M14 je treba priviti takto globoko na brusilno vreteno, da bo prirobnica brusilnega vretena na koncu navoja brusilnega vretena namescena tesno ob nastavku. Zategnite loncasto scteko/kolutno scteko/stozcasto sctko z vilicastim kljucem.

Za pritrditev kolutne sctekes premerom 22,22 mm namestite vpenjalno prirobnico na brusno vreteno (19), privijte okroglo matico (25) in jo zategnite z dvostranskim kljuem.

Rezanje kovine

Za rezanje kovine s kompozitnimi rezalnimi plošcami ali diamantnimi rezalnimi plošcami vedno uporabljaje zašcitniPokrov za rezanje (16)/(34) oziroma zašcitniPokrov za bruşenje (6)/(33) z namesčemimPokrovom za rezanje (27).
Pri uporabi zašitnegaPokrova za brusenje (6)/(33) za kosmačenje s kompozitmimi rezalnimi plošcami obstaja povečano tveganje izpostavljenosti iskram in delcem ter odlomljenim delom plošce.

Pri rezanju orodje srednje mocono potiskajte in silo
prilagajte obdelovancu. Na rezalno plosco ne pritiskajte
premocono, se ne zatikajte z njo in ne oscilirajte.
Rezalne plosce, ki se ne vrti enakomerno, ne skusajte
izravnati s pritiskanjem na drugo stran.

Elektrno orodje je treba ves cas voditi proti smeri delovanja. Sicer obstaja nevarnost, da ga nenadzorovano potisnete iz reza. Pri rezanju profilov in stirobih cevi je najbolje, da zacnete z rezanjem na mestu z najmanjsim premerom.

Rezanje kamma

Pri rezanju kamna s kompositimi rezalinimi ploščami ali diamantnimi rezalinimi ploščami za kamen/beton vedno uporabljaje odsesovalniPokrov za rezanje s pomčini vodili (21)/(35) ali zašcitniPokrov za rezanje (16)/(34) ali zašcitniPokrov za bruşanje (6)/(33) z namešcenimPokrovom za rezanje (27).
Pri rezanju kamna morate poskrbeti za zadostno odsesavanje prahu.
- Nosite zašćitno masko proti prahu.
Elektricno orodje je dovoljeno uporabljati zgolj za suho rezanje/suho bruşanje.
Pri uporabi zašcitnegaPokrova za rezanje (16)/(34), zašcitnegaPokrova za bruşanje (6)/(33) ali zašcitnegaPokrova za bruşanje (6)/(33) z namesčenimPokrovom za rezanje (27) za rezanje in bruşanje betona ali zidu obstaja povečana obremenitev s prahom ter povečano tveganje za izgubo nadzora nad elektricnim orodjem, kar lahko vodi do povratnega udarca.

Pri rezanju kamna morate vedno uporabiti diamantno rezalno plosco.

Pri uporabi odsesovalnegaPokrova za rezanje s pomicnimi vodili (21)/(35) mora biti sesalnik za prah odobren za odsesavanje kamenega prahu. Bosch ponuja ustrezne sesalnike za prah.

Vklopite elektricno orodje in ga sprednjim delom vodila namestite na obdelovanec. Potiskanje elektricnega orodja prilagodite obdelovancu.

Pri rezanju posebej trdih obdelovancev, npr. betona z visoko vsebnostjo proda, se lahko diamantna rezalna plošca pregreje in takpo poskoduje. Jasen znak za to je moćno iskrenje, ki spremlja rezanje z diamantno rezalno plošco. V tem primuru rezanje prekinite in pustite, da diamantna rezalna plošca nekaj casa deluje v prostem teku z majvisjm stevilom vrtljajev, da se ohladi.

Obcutno pocasnejse rezanje ali izrazitejse izkrenje sta znak, da je diamantna rezalna plosca otopela. Plosco v taksnem primeru naostrite s katkimi rezi v abrazivne materiale, kot je na primer apneni pescenec.

Rezanje drugih materialov

Pri rezanju materialov, kot so plastika, kompozitni materiali itd., s kompozitnimi rezalnimi plošcami ali rezalnimi plošcami Carbide Multi Wheel vedno uporabljaje zašcitniPokrov za rezanje (16)/(34) ali zašcitniPokrov za bruşanje (6)/(33) z namesčenimPokrovom za rezanje (27).Z uporabo odsesovalnegaPokrova s pomčini vodili (21)/(35) dosežete boljše odsesavanje.

Deloz diamantnimi vrtalnimi kronami

Uporabite samu suhe diamantne vrtalne krone.
Zadelozdiamantnimi vrtalnimi kronami uporabite vedno zašcito za roko (22).

Diamantne vrtalne krone nikoli ne namescajte vzporedno na obdelovanca. V obdelovanca se potopite navpicno in s krozni imi gibi. S tem dozezte optimalno hlajenje in daljso ziviljensko dobo diamantne vrtalne krone.

Opozorila glede statike

Zareze v nosilne stene so podvrzene drzavnim dolocilom. Te predpise je treba upoševati. Pred začetkom dela se posvetujte z odgovornim statikom, arhitektom ali pristojnim gradbenim nadzornikom.

Uporaba

Upostevejte napetost omreža! Napetost vira elektricne energije se mora ujemati s podatki na tipski plošćici elektricnega orodja.

Pri uporabi elektricnega orodja s prenosnimi generatorji, ki nimajo zadostne rezerve moci oz. nimajo primerne regulacije napetosti z ojačitvijo zagonskega toka, lahko pride do izgube moci ali netipičnega obnašanja pri vklopu.

Preverite, ali so generatorji toka, ki jih uporabljate, primerni za uporabo, še posebej glede omrežne napetosti in frekvence.

Orodje drzite samo za izolirane povrsine rocaja in dodatnegarocaja. Nastavek lahko pride v stik skritimi omreznimi napeljavami ali lastnim elektricnim

kablom. Stik z napeljavo, ki je pod napetostjo, lahko povzroci, da so tudi kovinski deli orodja pod napetostjo, kar lahko povzroci elektrci ni udar.

Vklop/izklop

Stikalo z zaklepom

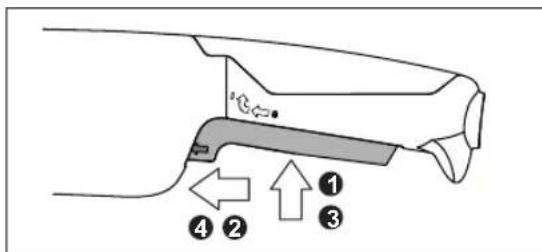

Za zagon elektricega orodja najprej pritisnite stikalo za vklop/izklop (3) ①, nato pa ga potisnite naprej ②. Zatem ga pritisnite in drzite navzdol ③.

Za zaklep pritisnjenga stikala za vklop/izklop (3) stikalo za vklop/izklop (3) potisnite še nekoliko naprej 0.

Za izklop elektricnega orodja izpustite stikalo za vklop/ izklop (3) oziroma ce je v zaklepu, na kratko pritisnite stikalo za vklop/izklop (3) in ga nato izpustite.

Stikalo brez zaklepa

Za zagon elektricega orodja najprej pritsinite stikalo za vklop/izklop (3) ①, nato pa ga potisnite naprej ②. Zatem ga pritsinite in drzite navzdol ③.

Za izklop elektricnega orodja izpustite stikalo za vklop/ izklop (3).

Pred uporabo preverite brusilne nastavke. Brusilni nastavek mora biti brezhibno namešcen, tak do se lahko prosto vrti. Izvedite preizkusni tek orodja takto, da ga pustite delovati vsaj 1 minuto brez obretenitve. Ne uporabljaje poškodovanih brusilnih nestavkov ali takšnih, ki niso okrogli ali se treseo. Poškodovani brusilni pripomočki se lahko razletijo in povzroćijo poskodbe.

Vzdrževanje in servisiranje

Vzdrzevanje in cischenje

Pred začetkom kakršnih koli del na elektricnem orodju izvlecite omrežni vtic iz vticnice.
Skrbite za cistoco elektricnega orodja in prezracevalnih utorov, da lahko dobro in varno delate.

Ce morate zamenjati priključni kabel, storite to pri servisu Bosch ali pooblasčemem servisu za elektrčna orodja Bosch, da ne pride do ogrožanja varnosti.

Pribor skrbno skladisčite in uporabljaje.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnicke skice in informacije glede nadomestnih delov najdete na: www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z

veseljem odgovorila na vprasnja o nasih izdelkih in pripadajoem priboru. Ob vseh vprasnijin naroocilih rezervnih delov nujnosporo cite 10-mestno stevikono tipski ploscici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Elektrichnih orodij ne odvrzite med gospodinjske odpadke!

Zgolj za države Evropske unije:

Odsluzena elektricna orodja je treba zbirati in zavreci loceno. Uporabite za to predvidene sisteme za zbiranje opadkov.

Odpadna elektricna in elektronska oprema, ki ni zavržena strokovno, lahko negativno vpliva na okolje in zdravje ljudi, saj morda vsebuje nevarne snovi.

Hrvatski

Sigurnosne napomene

Posebna sigurnosa upozorenja za bruşenje i rezanje:

Upotrebljavaje iskligivo vrste brusnih ploca navedene za elektrici alat i posebine stitnike napravljene za odabrane brusne ploce. Brusne ploce koje nisu predvidene za elektrici alat ne mogu se dovoljno zastiti i nisu sigurne za upotrebu.
Brusna povrsina na sredini potisutih brusnih ploca mora biti postavljena ispod povrsine zastitnog ruba. Neispravo nostavljena brusna ploca koja prelazi preko povrsine zastitnog ruba nods dovoljno zastiicena.
Stitnik mora biti dobro pricvrscen na elektrici ni alat i namjesten za osiguranje maksimalne razine sigurnosti, takdo tek nezamjetan dio brusne ploce prema rukovaocu ostane nezastricten. Stitnik stiti rukovaoca odolmjenih komadica brusne ploce, nephotcnog kontakta s plocom i iskrenja koje moze zapaliti odjecu.
Ploce se smiju upotrebljavati iskljucivo za preporucene primjene. Na primjer: nikada ne brusite s bočnom povrsinom poće za rezanje. Brusne poće za rezanje predvižene su za skidanje materijala s rubom poće. Bočno djelovanje sile na ove brusne poće moze uzrokovati njihovo pucanje.
Uvijek upotrebljavaje neoosteocene stezne prirubnice odgovarajuce velicine i oblka za brusne ploce koje ste odabrali. Prikladne prirubnice stite plocu i smanjuju opasnost od njenog pucanja. Prirubnice za brusne ploce za rezanje mogu se razlikovati od prirubnica za ostale brusne ploce.

Ne upotrebljavaje istrosene brusne ploce s vecih elektrichnih alata. Brusne ploce za vece elektricne alate nisu predvidene za veci broj okretaja manjih elektrichnih alata i mogu puknuti.
Prilikom upotrebe brusnih ploca s dvostrukom namjenom uvijek upotrebljavte stitnik koj odgovarajuci nacinu primjene koji se obavlja. Ako se ne upotrebljava ispravan stitnik, mozda se nece postici zejlena razina zašite sto moze dovesti do tešikh ozljeda.

Dodatna posebna sigurnosna upozorenja za rezanje:

Izbjegavajte blokiranje brusne ploce za rezanje i prevelik pritisak. Ne izvodite prekomjerno duboke rezove. Preopterecenje ploce povecava njeno naprezanje i sklonost nagibanju u rezu, a time i mogucnost povratnog udara ili loma ploce.
Ne stojite neposredno pored i za rotirajuce brusne ploce. Ako se, u radu, brusna ploca odmakne od vaseg tjela, eventualni povratni udar moze odbaciti brusnu plocu i elektrici na lat prema vama.
Ako se ploca ukljesti ili se rezanje iz bilo kojeg razloga prekida, elektrichi ne je alat potrebno iskljuciti i mirno ga drzati sve dok se brusna ploca u potpunosti ne zaustavi. Nikada ne pokušavajte vaditi brusnu plocu za rezanje iz reza dok je još uPokretu jer moze doci do povratnog udara. Ustanovite i otklonite uzrok ukljestenja ploce.
Prekinite s rezanjem izratka. Pustite da ploca dosegne maksimalan broj okretaja prise nego sto nestavite s rezanjem. Inace bi se ploca mogla zaglaviti, odskoCi iti izratka ili uzrokovati povratin udar.
Ploce i sve velike izratke poduprite osloncem kako biste smanjili opasnost od ukljestenja brusne ploce i povratnog udara. Veliki izratci cesto se savijaju pod vlastitom tezinom. Izradak morate podloziti pored linije reza i ruba izratka s obje strane ploce.
Budite posebno oprezni kod zarezivanja postojecih zidova ili drugih podruca umrtvom kutu. Brusne bi ploce prilikom zarezivanja mogle zahvatiti plinske ili vodovodne cijevi, elektricnevodove ili druge objekte koji mogu uzrokovati povratinu udar.
Nemojte pokušavati obavlji tazkrivljeno rezanje. Preopterecenje ploce povecava njeno naprezanje i sklonost uvijanju ili nagibanju u rezu, a time i mogucnost povratnog udara ili loma ploce, sto moze dovesti do teških ožljeda.

Posebna sigurnosna upozorenja za brusenje brusnim papirom:

Upotrebljavaje brusni papir za plocu odgovarajuce velicine. Slijedite preparuke proizvodača pri odabiru brusnog papira. Veči brusni papiri koji prelaze preko brusnog jastučica mogu predstavljati opasnost od ozljede te uzrokovati blokiranje i kidanje diska ili povratni udar.

Posebna sigurnosna upozorenja za bruşenje celičnom Četkom:

Imajte na umu da ziçane Čekinje ispadaju s Četke i pri uobićajenoj upotrebi. Pazite da ne preopteretite ziice prejakim pritiskanjem Četke Ziçane Čekinje lako probijaju laganu odjeću /ili kožu.
Ako je za brusenje zicanom cetkom preporucena upotreba stitnika, pripazite da tanjurasta ili loncasta cetka ne dodiruje stitnik. Tanjuraste i Ioncaste cetke mogu se, zbog opterecenja u radu i centrifugalnih sila, povecati u promjeru.
