NÁVOD NA OBSLUHU Air Force SCHEPPACH

Mobilný kompresor Preklad originálneho návodu na obsluhu

• Nesprávná manipulace.

Vysvetlenie symbolov na prístroji Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetle- nia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám. Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! Nevystavujte stroj dažďu. Zariadenie sa smie umiestniť, uskladniť a pre- vádzkovať len v suchých okolitých podmienkach. Používajte ochranu dýchacích ciest.

Údaj o hladine akustického tlaku Používajte ochranu sluchu. Pôsobe- nie hluku môže spôsobiť poškodenie sluchu. Vhodný na hustenie pneumatík. Noste ochranné okuliare! Vhodný na prevádzku pneumatic- kých nástrojov. Výstraha pred horúcimi dielmi Vhodný na prevádzku pneumatic- kých pištolí. Výstraha pred elektrickým napätím Výrobok zodpovedá platným európ- skym smerniciam. Výstraha! Jednotka je riadená diaľkovo a môže sa rozbehnúť bez predchádzajúceho varovania. Zabráňte prístupu tretích osôb do pracovnej oblasti zariadenia! m Pozor! V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bez- pečnosti, označili týmito znakmi. Trieda ochrany IIwww.scheppach.com

Pri obsluhe stroja musí byť splnený stanovený mini- málny vek. Okrem bezpečnostných pokynov v tomto návode na obsluhu a osobitných predpisov vo Vašej krajine, mu- síte dodržiavať všeobecne uznané technické pravidlá určené na fungovanie prístrojov. Nepreberáme ručenie za žiadne nehody alebo škody, ktoré vznikli nedodržaním tohto návodu a bezpečnost- ných upozornení.

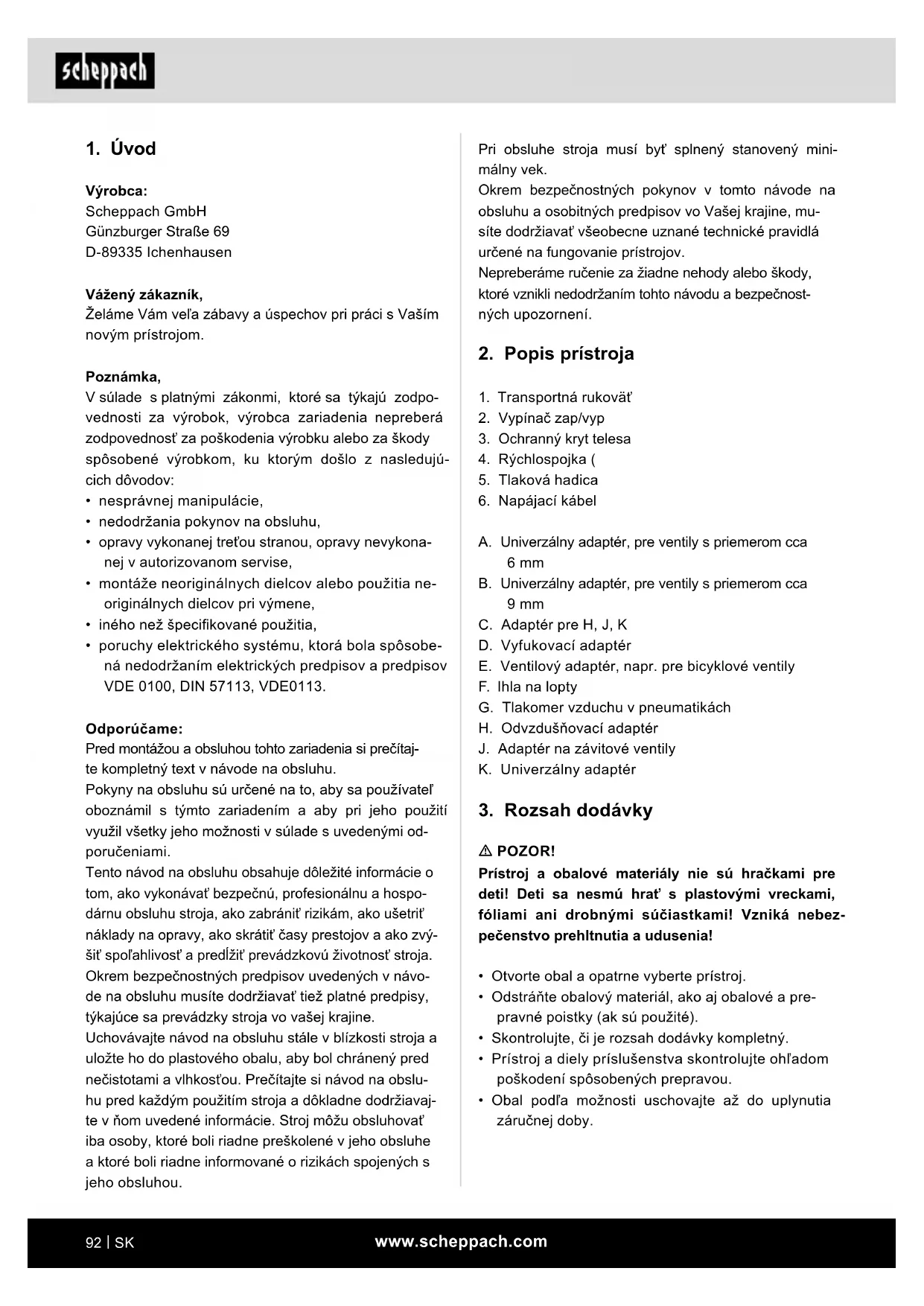

1. Transportná rukoväť

m POZOR! Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami ani drobnými súčiastkami! Vzniká nebez- pečenstvo prehltnutia a udusenia!

• Otvorte obal a opatrne vyberte prístroj.

• Odstráňte obalový materiál, ako aj obalové a pre- pravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom. Poznámka, V súlade s platnými zákonmi, ktoré sa týkajú zodpo- vednosti za výrobok, výrobca zariadenia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujú- cich dôvodov:

• nesprávnej manipulácie,

• montáže neoriginálnych dielcov alebo použitia ne- originálnych dielcov pri výmene,

• iného než špecikované použitia,

• poruchy elektrického systému, ktorá bola spôsobe- ná nedodržaním elektrických predpisov a predpisov VDE 0100, DIN 57113, VDE0113. Odporúčame: Pred montážou a obsluhou tohto zariadenia si prečítaj- te kompletný text v návode na obsluhu. Pokyny na obsluhu sú určené na to, aby sa používateľ oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými od- poručeniami. Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospo- dárnu obsluhu stroja, ako zabrániť rizikám, ako ušetriť náklady na opravy, ako skrátiť časy prestojov a ako zvý- šiť spoľahlivosť a predĺžiť prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uvedených v návo- de na obsluhu musíte dodržiavať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine. Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkosťou. Prečítajte si návod na obslu- hu pred každým použitím stroja a dôkladne dodržiavaj- te v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizikách spojených s jeho obsluhou.www.scheppach.com

b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádza- jú horľavé kvapaliny, plyny alebo prach. Elektrické prístroje vytvárajú iskry, ktoré môžu za- páliť prach alebo výpary. c) Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického prístroja počas jeho po- užívania. Pri nepozornosti môžete stratiť kontrolu nad elektrickým náradím.

2) Elektrická bezpečnosť

a) Pripojovacia zástrčka elektrického prístroja musí pasovať do zásuvky. Zástrčka sa nesmie nijako upravovať. Nepo- užívajte adaptérové zástrčky spolu s uzem- nenými elektrickými prístrojmi. Neupravované zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prúdom. b) Vyhýbajte sa telesnému kontaktu s uzemnený- mi plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Keď je vaše telo uzemnené, hrozí zvýšené riziko zásahu elek- trickým prúdom. c) Chráňte elektrické prístroje pred dažďom ale- bo vlhkosťou. Vniknutie vody do elektrického ná- radia zvyšuje riziko zásahu elektrickým prúdom. d) Nepoužívajte pripájacie vedenie na nosenie či zavesenie elektrického náradia, ani na vytiah- nutie zástrčky zo zásuvky. Chráňte pripájacie vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa čas- ťami. Poškodené alebo zamotané pripájacie ve- denia zvyšujú riziko zásahu elektrickým prúdom. e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacie- ho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom. f) Ak sa nedá vyhnúť prevádzke elektrického ná- radia vo vlhkom prostredí, používajte ochran- ný vypínač proti chybnému prúdu. Používanie ochranného vypínača proti chybnému prúdu zni- žuje riziko zásahu elektrickým prúdom.

a) Buďte pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste una- vení alebo ste pod vplyvom drog, alkoholu či liekov. Chvíľka nepozornosti pri používaní elek- trického prístroja môže viesť k vážnym zraneniam.

4. Správny spôsob použitia

Kompresor slúži na výrobu stlačeného vzduchu pre pneumaticky poháňané nástroje, ktoré sa môžu pre- vádzkovať s množstvom vzduchu do cca 115 l/min (na- pr. plnenie pneumatík, vyfukovacia pištoľ a lakovacia pištoľ). Na základe obmedzeného množstva prepravo- vaného vzduchu nie je možné, používať nástroje, ktoré majú veľmi vysokú spotrebu vzduchu (napr. vibračné brúsky, tyčové brúsky a rázové skrutkovače). Kompresor sa smie prevádzkovať len v suchých a dob- re vetraných vnútorných priestoroch. Prístroj smie byť použitý len na ten účel, na ktorý bol určený. Každé iné odlišné použitie sa považuje za ne- spĺňajúce účel použitia. Za škody alebo zranenia aké- hokoľvek druhu spôsobené nesprávnym používaním ručí používateľ/obsluhujúca osoba, nie však výrobca. Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Nepreberáme žiadne záručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemysel- ných prevádzkach ako aj na činnosti rovnocenné s ta- kýmto použitím.

5. Bezpečnostné pokyny

Varovanie! Prečítajte si všetky bezpečnostné upozornenia a pokyny! Zanedbania pri dodržiavaní bezpečnostných upozornení a pokynov môžu spôso- biť zásah elektrickým prúdom, požiar a/alebo ťažké poranenia! Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia. Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie na- pájané zo siete (so sieťovým káblom) alebo na elek- trické náradie poháňané z akumulátora (bez sieťové- ho kábla).

1) Bezpečnosť na pracovisku

a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viesť k úrazom.www.scheppach.com

c) Skôr ako vykonáte nastavenia prístroja, vyme- níte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuv- ky a/alebo odoberte odnímateľný akumulátor. Toto bezpečnostné opatrenie zabráni neúmysel- nému spusteniu elektrického náradia. d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedo- voľte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštruk- cie. Elektrické náradie je nebezpečné, ak ho pou- žívajú neskúsené osoby. e) O svoje elektrické náradie a vložený nástroj sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezaseká- vajú, či diely nie sú zlomené alebo poškodené tak, že to negatívne ovplyvňuje funkciu elek- trického náradia. Pred použitím elektrického náradia dajte poškodené diely opraviť. Príči- nou mnohých úrazov je nesprávna údržba elek- trických prístrojov. f) Rezné nástroje udržiavajte ostré a čisté. Sta- rostlivo udržiavané rezné nástroje s ostrými rezný- mi hranami sa menej zasekávajú a ľahšie sa vedú. g) Používajte elektrické náradie, príslušenstvo, vložené nástroje atď. podľa týchto pokynov. Zohľadnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viesť k nebezpečným situáciám. h) Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukovätí neumožňujú bez- pečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.

a) Vaše elektrické náradie nechajte opravovať len kvalikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým zaistíte, že bezpečnosť elektrického prístroja zo- stane zachovaná. m VAROVANIE! Tento elektrický prístroj vytvára po- čas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím leká- rom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj. b) Noste osobné ochranné vybavenie a vždy pou- žívajte ochranné okuliare. Nosenie ochranného vybavenia, ako napríklad protiprachová maska, protišmyková ochranná obuv, ochranná prilba ale- bo ochrana sluchu, v závislosti od druhu a použitia elektrického prístroja, znižuje riziko zranení. c) Zabráňte neúmyselnému uvedeniu do pre- vádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, pred- tým ako ho pripojíte k napájaniu prúdom a/ alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjsť k úrazom. d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače. Ná- stroj alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viesť k pora- neniam. e) Vyhýbajte sa abnormálnemu držaniu tela. Za- istite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môcť elektrické náradie lepšie kontrolovať pri neočakávaných si- tuáciách. f) Noste vhodný odev. Nenoste voľný odev ani šperky. Udržiavajte vlasy a odev mimo dosa- hu pohybujúcich sa dielov. Voľný odev, šperky či dlhé vlasy môžu zachytiť pohybujúce sa časti. g) Ak je možné namontovať zariadenia na odsá- vanie a zachytávanie prachu, musia sa tieto pripojiť a správne používať. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom. h) Nenechajte sa ukolísať falošnou bezpečnos- ťou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj keď ste vďaka mnohoná- sobnému použitiu oboznámení s elektrickým náradím. Ľahkovážne konanie môže v okamihu viesť k ťažkým poraneniam.

4) Používanie a ošetrovanie elektrického prístroja

a) Elektrické náradie nepreťažujte. Pri práci pou- žívajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu. b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a musí sa opraviť.www.scheppach.com

• Dbajte na údaje uvedené na obaloch spracúvaných materiálov a označenia nariadenia o nebezpečných látkach. V prípade potreby sa musia urobiť dodatoč- né ochranné opatrenia, predovšetkým sa musí nosiť vhodné oblečenie a masky.

• Počas procesu striekania, ako aj v pracovnom priestore sa nesmie fajčiť. Nebezpečenstvo výbu- chu! Ľahko horľavé sú aj výpary z farieb.

• Ohniská, otvorený plameň alebo stroje tvoriace is- kry nesmú byť prítomné, resp. prevádzkované.

• Jedlá a nápoje neuchovávajte ani nekonzumujte v pracovnom priestore. Výpary z farieb sú zdraviu škodlivé.

• Pracovný priestor musí byť väčší ako 30 m³ a pri striekaní a sušení musí byť zaistená dostatočná vý- mena vzduchu.

• Nikdy nestriekajte proti vetru. Pri postrekovaní horľavých, resp. nebezpečných postrekovacích ma- teriálov rešpektujte ustanovenia miestneho policaj- ného orgánu.

• Pomocou PVC tlakovzdušnej hadice nespracúvajte médiá, ako lakový benzín, butylalkohol a dichlórme- tán. Tieto médiá poškodzujú tlakovzdušnú hadicu.

• Pracovná oblasť musí byť od kompresora oddelená tak, aby sa tento nedostal do priameho kontaktu s pracovným médiom. Uschovajte pre budúce použitie všetky bezpeč- nostné pokyny a nariadenia. Zvyškové riziko Dodržte určené údržbové a bezpečnostné upozorne- nia návodu na obsluhu. Pri práci buďte vždy pozorní a tretie osoby udržiavajte v bezpečnej vzdialenosti od vášho pracoviska. Určité zvyškové riziko, ktoré nie je možné vylúčiť, pre- trváva vždy aj pri odbornom používaní prístroja. Z dru- hu a konštrukcie prístroja je možné odvodiť nasledu- júce potenciálne ohrozenia:

• Neúmyselné uvedenie výrobku do prevádzky.

• Poškodenie sluchu, ak sa nenosí predpísaná ochra- na sluchu.

• Častice nečistôt, prach atď. sa do vašich očí alebo tváre môžu dostať aj napriek noseniu ochranných okuliarov.

• Vdychovanie rozvírených častíc.

DODATOČNÉ BEZPEČNOSTNÉ UPOZORNENIA

Dodržiavajte príslušné návody na obsluhu jednot- livých pneumatických nástrojov/pneumatických prídavných prístrojov! Nasledujúce všeobecné po- kyny sa musia dodatočne dodržiavať. Bezpečnostné pokyny pre prácu so stlačeným vzduchom a vyfukovacími pištoľami

• Dbajte na dostatočnú vzdialenosť od produktu, min. však 2,50 m a udržiavajte pneumatické nástroje/ pneumatické prídavné prístroje počas prevádzky v dostatočnej vzdialenosti od kompresora.

• Hustiaca pumpa a vedenia dosahujú počas pre- vádzky vysoké teploty. Kontakt môže viesť k po- páleniam.

• Vzduch nasávaný kompresorom nesmie obsahovať prímesi, ktoré by mohli v hustiacej pumpe viesť k vzniku požiarov alebo explózií.

• Pri uvoľňovaní hadicovej spojky pevne držte rukou spojkový diel hadice. Takto zabránite prípadnému zraneniu spätným úderom hadice.

• Pri prácach s pneumatickou pištoľou noste ochran- né okuliare a respirátor. Prach je zdraviu škodlivý! Cudzie telesá a vyfúknuté diely môžu ľahko spôso- biť poranenia.

• Vyfukovacou pištoľou nesmerovať prúd vzduchu na osoby alebo na odev na tele. Nebezpečenstvo poranenia! Bezpečnostné upozornenia pri používaní postre- kovačov a rozprašovacích prídavných zariadení (napr. rozprašovače farby)

• Udržiavajte rozprašovacie prídavné zariadenie v dostatočnej vzdialenosti od kompresora, aby sa ne- dostal do kontaktu s tekutinou.

• Používajte rozprašovacie prídavné zariadenia (napr. rozprašovače farby) v smere kompresora. Vlhkosť môže viesť ku elektrickým rizikám!

• Nespracúvajte laky alebo rozpúšťadlá s bodom vzplanutia nižším ako 55 °C. Nebezpečenstvo vý- buchu!

• Laky a rozpúšťadlá nezahrievajte. Nebezpečenstvo výbuchu!

• Ak sa spracovávajú zdraviu škodlivé kvapaliny, vy- žadujú sa na ochranu ltračné prístroje (masky na tvár). Dodržiavajte tiež informácie o ochranných opatreniach poskytnutých výrobcami takýchto látok.www.scheppach.com

• Kompresor je vhodný pre použitie v suchých miest- nostiach. V oblastiach, kde sa pracuje so striekajú- cou vodou, je použitie prístroja zakázané.

• Kompresor sa smie používať len krátky čas, v su- chých okolitých podmienkach a v exteriéri.

• Kompresor musí byť vždy suchý a nesmie sa po práci nechávať vo voľnom priestore.

8. Zloženie a obsluha

m Pozor! Pred uvedením do prevádzky prístroj bezpodmie- nečne kompletne zmontovať!

8.1 Sieťové pripojenie

• Kompresor je možné pripojiť na každú zásuvku s ochranných kontaktom 220 - 240 V~ 50 Hz, ktorá je poistená 16 A poistkou.

• Pred uvedením do prevádzky dbajte na to, či prí- tomné sieťové napätie zodpovedá prevádzkovému napätiu (podľa typového štítku na prístroji).

• Dlhé prívodné vedenia, ako aj predlžovacie káble, káblové bubny atď. Spôsobujú zníženie napätia a môžu tak zabrániť rozbehnutiu motora.

• Pri nízkych teplotách pod +5 °C je nábeh motora ohrozený ťažkým chodom.

m Pozor! Prístroj na to vypnite. Pritom pevne držte spojovací diel, aby ste zabránili poraneniam spôsobeným rýchlym návratom hadice.

• Vsuvku vášho pneumatického nástroja pripojte na hadicu na stlačený vzduch (5) kompresora.

• Ak toto spojenie chcete opäť rozpojiť, rýchlospojku (4) na hadici na stlačený vzduch (5) potiahnite späť.

8.4 Používanie plniacej pištole pneumatík

(obr. 6, 7, 8) Pneumatická plniaca pištoľ pneumatík (G) slúži na pl- nenie pneumatík automobilov; s príslušným príslušen- stvom aj na plnenie a úpravu tlaku pneumatík bicyklov, nafukovacích člnov, nafukovacích matracov, lôpt atď. Stlačením odvzdušňovacieho ventilu (7) je možné vy- pustiť tlak.

Prevádzkový tlak ca. 8 bar Teor. nasávací výkon ca. 180 (l/min) Teoretický výkon ca. 115 (l/min) Druh ochrany IP20 trieda ochrany II Hmotnosť prístroja 5,5 kg *S3 15% = periodická prerušovaná prevádzka s do- bou zapnutia 15 % (1,5 min vo vzťahu k 10 minútam) Emisné hodnoty hluku boli merané podľa EN ISO 3744. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. m Varovanie: Hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím, vhodnú ochranu sluchu. Hladina akustického výkonu L

73,6 dB Nepresnosť K wA/pA 1,96 dB

7. Pred uvedením do prevádzk

• Presvedčite sa pred zapojením prístroja do siete o tom, či údaje na typovom štítku prístroja súhlasia s údajmi elektrickej siete.

• Skontrolujte prípadné poškodenie transportom. Akékoľvek poškodenia ihneď ohláste dopravnej spoločnosti, ktorá dodala zakúpený kompresor.

• Postavenie kompresora sa musí uskutočniť v blíz- kosti spotrebiča.

• Dlhé vzduchové vedenia a dlhé prívodné vedenia (predlžovacie káble) sa neodporúčajú.

• Dbať na suchý a bezprašný nasávaný vzduch.

• Neumiestňujte kompresor vo vlhkej alebo mokrej miestnosti.

• Kompresor smie byť používaný len vo vhodných miestnostiach (dobre vetraných, s teplotou okolia +5 °C až 40 °C). V miestnostiach sa nesmie nachádzať prach, kyseliny, výpary, explozívne ani zápalné plyny.www.scheppach.com

• Rozrezané miesta vzniknuté pri prejazde cez prí- pojné vedenie.

• Škody na izolácii pri vytrhnutí zo zásuvky v stene.

• Trhliny pri zostarnutí izolácie. Takéto poškodené elektrické prípojné vedenia sa ne- smú používať a z dôvodu poškodenia izolácie sú ži- votunebezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kon- trole prípojného vedenia nebolo toto pripojené k elek- trickej sieti. Elektrické prípojné vedenia musia zodpovedať prísluš- ným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H05VV-F. Vytlačenie označenia typu na prípojnom kábli je predpis. Motor na striedavý prúd

• Sieťové napätie musí predstavovať 220 - 240 V~.

• Predlžovacie vedenia do dĺžky 25 m musia vykazo- vať priemer 1,5 mm². Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár. V prípade otázok uveďte, prosím, nasledujúce údaje:

m Pozor! Pred všetkými čistiacimi a údržbovými prácami vytiah- nite kábel zo siete! Nebezpečenstvo poranenia elek- trickými údermi! m Pozor! Počkajte, kým bude prístroj úplne vychladnutý! Nebez- pečenstvo popálenia! m Pozor! Pred všetkými čistiacimi a údržbovými prácami zbaviť prístroj tlaku! Nebezpečenstvo poranenia!

• Udržujte prístroj vždy v čo najčistejšom stave bez prachu a nečistôt. Utrite prístroj čistou utierkou ale- bo ho vyčistite vyfúkaním stlačeným vzduchom pri nastavení na nízky tlak. m Pozor! Manometer nie je ciachovaný! Prosím, tlak vzduchu po naplnení skontrolujte ciacho- vaným prístrojom.

8.5 Používanie vyfukovacej pištole

Plniacu pištoľ pneumatík (G) môžete použiť aj ako vy- fukovaciu pištoľ na čistenie dutých priestorov a znečis- tených povrchov a pracovných nástrojov. Najprv na to odstráňte hadicu s ventilovým adaptérom (8). Vyfukovací adaptér (D) teraz zoskrutkujte s plniacou pištoľou pneumatík (G).

8.6 Používanie súpravy adaptérov

Súprava adaptérov vám umožňuje nasledujúce ďalšie možnosti použitia plniacej pištole pneumatík:

• Plnenie bazénov, nafukovacích matracov alebo čl- nov pomocou prídavného adaptéra (K).

• Plnenie výrobkov so závitovými ventilmi (napr. člny) pomocou adaptéra na závitové ventily (J).

• Odvzdušnenie veľkoobjemových výrobkov. Môžete na to použiť odvzdušňovací adaptér (C).

• Oba kužeľové univerzálne adaptéry (A/B) môžete taktiež použiť na plnenie nafukovacích matracov.

9. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripra- vený na prevádzku. Pripojenie zodpovedá prísluš- ným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom. Pri prácach s postrekovačmi a rozprašovacími prídav- nými zariadeniami, ako aj pri dočasnom používaní vo voľnom priestore, sa musí prístroj pripojiť len pomo- cou prúdového chrániča s vypínacím prúdom 30 mA. Poškodené elektrické prípojné vedenie Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Zalomené miesta v dôsledku neodborného upevne- nia alebo vedenia prípojného vedenia.www.scheppach.com

Upozornenia k baleniu Baliace materiály sa dajú recyklo- vať. Prosím, likvidujte balenia ekologicky. Upozornenia k elektrickým a elektronickým zaria- deniam (ElektroG) Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale musia sa zbierať, resp. likvidovať oddelene!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektro- nických zariadení sú zo zákona povinní ich po po- užití vrátiť.

• Koncový užívateľ je zodpovedný za vymazanie svo- jich osobných údajov na starom zariadení, ktoré má byť zlikvidované!

• Symbol prečiarknutého odpadkového koša na kolies- kach znamená, že staré elektrické a elektronické za- riadenia sa nesmú likvidovať s domovým odpadom.

• Elektrické a elektronické zariadenia je možné bez- platne odovzdať na týchto miestach: - Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory). - Predajné miesta elektronických zariadení (staci- onárne a online), ak sú predajcovia povinní ich prevziať späť alebo ich dobrovoľne ponúknuť. - Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môže- te bezplatne odovzdať bez toho, aby ste si naj- prv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí. - Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požia- danie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

• Odporúčame, aby ste prístroj čistili priamo po kaž- dom použití.

• Čistite prístroj pravidelne pomocou vlhkej utierky a malého množstva tekutého mydla. Nepoužívajte žiadne agresívne čistiace prostriedky ani riedidlá; tieto prostriedky by mohli napadnúť umelohmotné diely prístroja. Dbajte na to, aby sa do vnútra prí- stroja nedostala voda.

• Hadica a striekacie nástroje sa musia pred čistením odpojiť z kompresora. Kompresor nesmie byť čiste- ný vodou, rozpúšťadlami a pod.

m Pozor! Vytiahnite elektrickú zástrčku zo siete, odvzduš- nite prístroj a všetky zapojené pneumatické prí- stroje. Kompresor odstavte tak, aby nemohol byť uvedený do prevádzky nepovolanou osobou. m Pozor! Kompresor skladovať iba v suchom a pre nepovo- lené osoby neprístupnom okolia. Nenaklánět, skla- dovať len vo zvislej polohe! Olej môže vytiecť von!

10.2.1 Skladovanie sieťovej zástrčky, hadice a prís-

• Sieťový kábel (6) je možné, ako je zobrazené na ob- rázku 3, uložiť bočne do priehradky na kompresore.

• Tlakovú hadicu je možné uložiť do priehradky na nástroje.

10.3 Servisné informácie

Je potrebné dbať na to, že v prípade tohto výrobku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebeniu, resp. sú nasledujú- ce diely považované za spotrebný materiál. Diely podliehajúce opotrebeniu*: spájanie

• nie je bezpodmienečne obsiahnuté v objeme do- dávky! Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

• Prístroj je možné prepravovať pomocou rukoväte (1) (obr. 5).www.scheppach.com

13. Odstraňovanie porúch

Porucha Možná príčina Náprava Kompresor nebeží. Nie je k dispozícii sieťové napätie. Skontrolovať kábel, sieťovú zástrčku, poistku a zásuvku. Príliš nízke sieťové napätie. Nepoužívať príliš dlhé predlžovacie káble. Použiť predlžovací kábel s dosta- točným prierezom žily. Vonkajšia teplota príliš nízka. Neprevádzkovať pri vonkajšej teplote nižšej ako +5°. Prehriaty motor. Motor nechať vychladnúť prípadne odstrániť príčinu prehriatia. Kompresor beží, avšak bez tlaku. Spätný ventil je netesný. Vymeniť spätný ventil. Tesnenia sú poškodené. Skontrolovať tesnenia, opotrebované tesnenia nechať vymeniť v odbornom servise. Kompresor beží, tlak sa zobrazuje na manometri, ale nástroje nebežia. Netesné hadicové spoje. Skontrolovať pneumatickú hadicu a nástroje, v prípade potreby vymeniť. Netesná rýchlospojka. Skontrolovať rýchlospojku, v prípade potreby vymeniť.

• Tieto vyhlásenia sa vzťahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platiť odliš- né predpisy.www.scheppach.com

14. Vyhlásenie o zhode
