Air Force - Kompresor SCHEPPACH - Tasuta kasutusjuhend

KASUTUSJUHEND Air Force SCHEPPACH

Mobiilne kompressor Originaalkäitusjuhendi tõlge

Seadmel olevate sümbolite selgitus Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õnnetuste ärahoidmiseks. Lugege enne käikuvõtmist kasutus- juhend ja ohutusjuhised läbi ning pidage neist kinni! Ärge jätke masinat vihma kätte. Seadet tohib statsioneerida, ladustada ja käitada ainult kuivades ümbrustingimustes. Kandke respiraatorit.

Helirõhutaseme andmed dB Kandke kuulmekaitset! Müra toime võib põhjustada kuulmiskadu. Sobib rehvide pumpamiseks. Kandke kaitseprille! Sobib suruõhutööriistade käitami- seks. Hoiduge kuuma pinnaga! Sobib suruõhupüstolite käitami- seks. Hoiatus elektripingest Toode vastab kehtivatele Euroopa direktiividele. Hoiatus! Seade on varustatud auto- maatse käivituskontrolliga. Hoidke seadme tööpiirkonnast eemale kolmandad osapooled! m Tähelepanu! Käesolevas käsitsusjuhendis oleme varustanud Teie ohutust puudutavad kohad selle märgiga. Kaitse klass IIwww.scheppach.com

Peale käesolevas kasutusjuhendis sisalduvate ohutus- juhiste ning Teie riigis masinate kohta kehtivate ees- kirjade tuleb järgida üldtunnustatud tehnilisi reegleid. Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Sisse-/ Välja-lüliti

3. Kompressor korpus

4. Manomeeter (saab seadistatud rõhu maha luge-

m TÄHELEPANU! Seade ja pakendusmaterjalid pole laste mänguas- jad! Lapsed ei tohi plastkottide, kilede ja väikede- tailidega mängida! Valitseb allaneelamis- ja läm- bumisoht!

• Avage pakend ja võtke seade ettevaatlikult välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).

• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

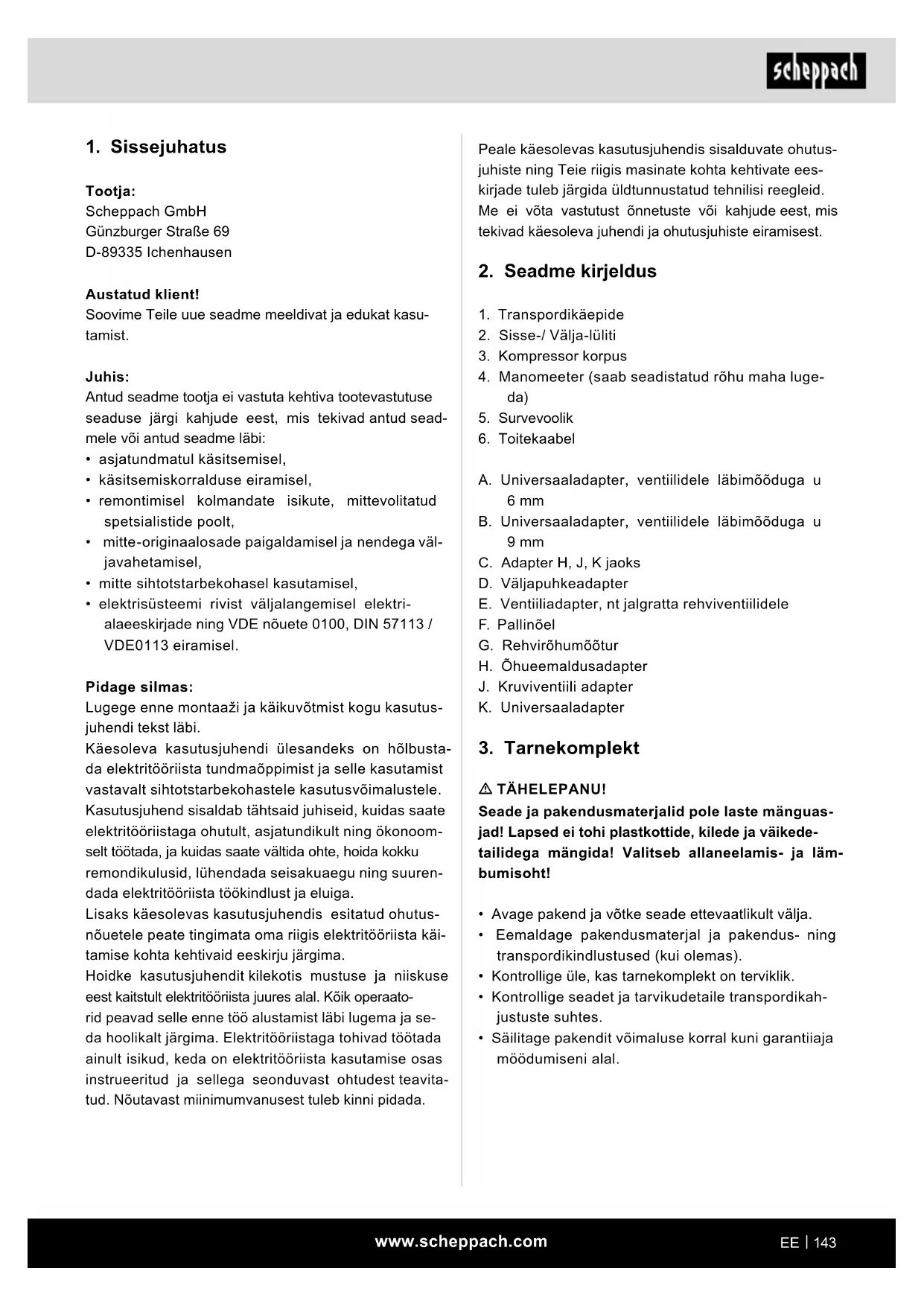

Tootja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Austatud klient! Soovime Teile uue seadme meeldivat ja edukat kasu- tamist. Juhis: Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud sead- mele või antud seadme läbi:

• asjatundmatul käsitsemisel,

• käsitsemiskorralduse eiramisel,

• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,

• mitte-originaalosade paigaldamisel ja nendega väl- javahetamisel,

• mitte sihtotstarbekohasel kasutamisel,

• elektrisüsteemi rivist väljalangemisel elektri- alaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel. Pidage silmas: Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi. Käesoleva kasutusjuhendi ülesandeks on hõlbusta- da elektritööriista tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoom- selt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suuren- dada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutus- nõuetele peate tingimata oma riigis elektritööriista käi- tamise kohta kehtivaid eeskirju järgima. Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaato- rid peavad selle enne töö alustamist läbi lugema ja se- da hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavita- tud. Nõutavast miinimumvanusest tuleb kinni pidada.www.scheppach.com

a) Elektritööriista ühenduspistik peab pistiku- pessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasu- tage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobi- vad pistikupesad vähendavad elektrilöögi riski. b) Vältige kehalist kontakti torude, küttesüstee- mide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis va- litseb kõrgendatud elektrilöögi risk. c) Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektri- löögi riski. d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputa- miseks või pistikupesast pistiku väljatõmba- miseks. Kaitske ühendusjuhet kuumuse, õli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suuren- davad elektrilöögi riski. e) Kui töötate elektritööriistaga õues, siis kasu- tage üksnes välitingimustesse sobivaid piken- dusjuhtmeid. Välitingimustesse sobiva pikendus- juhtme kasutamine vähendab elektrilöögi riski. f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

a) Olge tähelepanelik, pidage oma tegevust sil- mas ja käige töötamisel elektritööriistaga mõistlikult ümber. Ärge kasutage elektritöö- riista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsi- seid vigastusi. b) Kandke isiklikku kaitsevarustust ja alati kait- seprille. Isikliku kaitsevarustuse nagu tolmumas- ki, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritöö- riista liigile ning kasutusele, vähendab vigastuste riski. c) Vältige ettekavatsematut käikuvõtmist. Veen- duge, et elektritööriist on enne voolutoite ja/ või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriis- ta kandmisel sõrme lülitil või ühendate sisselülita- tud elektritööriista vooluvarustusega, siis võib see õnnetusi põhjustada.

4. Sihtotstarbekohane kasutamine

Kompressor on ette nähtud suruõhu tootmiseks suru- õhukäitusega tööriistadele, mida saab käitada õhuko- gusega kuni u 115 l/min (nt rehvitäitja, puhumispüstol ja värvipüstol). Õhu piiratud edastuskoguse tõttu pole võimalik käitada tööriistu, millel on väga kõrge õhukulu (nt ekstsenterlihvija, varslihvija ja löökkruvits). Kompressorit tohib käitada ainult kuivades ja hästi ventileeritud siseruumides. Masinat tohib kasutada ainult vastavalt selle otstar- bele. Igasugune sellest ulatuslikum kasutus pole siht- otstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja. Palun pidage silmas, et meie seadmed pole konst- rueeritud kommerts-, käsitööndus- ega tööstuskasu- tuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või töös- tusettevõtetes ning samaväärsetel tegevustel.

Hoiatus! Lugege kõiki ohutusjuhiseid ja korraldu- si! Tegematajätmised ohutusjuhistest ja korraldustest kinnipidamisel võivad elektrilööki, tulekahju ja/või ras- keid vigastusi põhjustada! Hoidke kõiki ohutusjuhiseid ja korraldusi tulevi- kuks alal. Ohutusjuhistes kasutatav mõiste “elektritööriist” keh- tib võrgukäitusega elektritööriistade (võrgukaabliga) ja akukäitusega elektritööriistade (võrgukaablita) kohta.

a) Hoidke oma tööpiirkond puhas ja hästi valgus- tatud. Korratud või valgustamata tööpiirkonnad võivad õnnetusi põhjustada. b) Ärge töötage elektritööriistaga plahvatusoht- likus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata. c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalejuh- timisel võite elektritööriista üle kontrolli kaotada.www.scheppach.com

Paljude õnnetuste põhjus peitub halvasti hoolda- tud elektritööriistades. f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida. g) Kasutage elektritööriista, tarvikuid, kasutus- tööriistu jms vastavalt käesolevatele korral- dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö- riistade kasutamine muudeks kui ettenähtud ra- kendusteks võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja õli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei võimalda elektritööriista ettenägematutes olukordades kind- lalt käsitseda ning kontrollida.

a) Laske elektritööriista remontida ainult kvali- tseeritud erialapersonalil ja ainult originaal- varuosadega. Sellega tagatakse elektritööriista ohutuse säilimine. m HOIATUS! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib tea- tud tingimustel aktiivsete või passiivsete meditsiinilis- te implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja medit- siinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

TÄIENDAVAD OHUTUSJUHISED

Järgige vastavate suruõhutööriistade / suru- õhu-esiseadmete asjaomaseid käitusjuhendeid! Täiendavalt tuleb järgida järgmisi üldisi juhiseid. Ohutusjuhised suruõhu ja puhumispüstolitega töötamiseks

• Pöörake tähelepanu piisavale kaugusele tootest, kuid min 2,50 m, ja hoidke suruõhutööriistad / suru- õhu-esiseadmed käituse ajal kompressorist eemal.

• Tihenduspump ja torustikud saavutavad käitami- sel kõrgeid temperatuure. Puudutamine põhjustab põletusi.

• Kompressori poolt sisseimetav õhk tuleb hoida vaba lisanditest, mis võivad tihenduspumbas tulekahjusid või plahvatusi põhjustada. d) Eemaldage enne elektritööriista sisselülita- mist seadistustööriistad ja mutrivõtmed. Pöör- leva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada. e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasa- kaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida. f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liiku- vate detailide poolt kaasa haarata. g) Kui saab monteerida tolmuimu- ja -püüdesea- diseid, siis tuleb need külge ühendada ning neid õigesti kasutada. Tolmuimusüsteemi kasu- tamine võib vähendada tolmust tingitud ohte. h) Ärge uskuge pimesi ohutusse ega eirake elekt- ritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse tõttu elektritööriistaga tuttav. Tähelepanematu tegutsemine võib põhjus- tada sekundi murdosa jooksul raskeid vigastusi.

4) Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elekt- ritööriista. Sobiva elektritööriistaga töötate pa- remini ja ohutumalt ettenähtud võimsusvahemiku piires. b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida. c) Tõmmake pistik pistikupesast välja ja/või ee- maldage äravõetav aku enne seadme seadis- tamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu. d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritöö- riista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektri- tööriistad on ohtlikud, kui neid kasutavad kogene- matud isikud. e) Hoolitsege elektritööriistade ja rakendustöö- riistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasuta- mist remontida.www.scheppach.com

Rõhumahutite käitamine

• Rõhumahutit käitav isik peab seda säilitama nõue- tekohases seisundis, seda nõuetekohaselt käitama, järelevalvet teostama, nõutavad korrashoiu- ja pa- randustööd viivitamatult läbi viima ning olude ko- haselt nõutavad ohutusmeetmed tarvitusele võtma.

• Järelevalveamet võib üksikjuhtumil järelevalvemeet- meid kohaldada.

• Rõhumahutit ei tohi käitada, kui sel esineb puudu- si, mis ohustavad töötajaid või kolmandaid isikuid.

• Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes. Kompressorit ei tohi kahjus- tatud või roostes rõhumahutiga käitada. Kui tuvas- tate kahjustusi, siis pöörduge palun klienditeenin- dustöökotta. Hoidke ohutusjuhised korralikult alles. Jääkrisk Pidage käsitsusjuhendis etteantud hooldus- ja ohu- tusjuhistest kinni. Olge töötamisel alati tähelepanelik ja hoidke kolman- dad isikud oma töökohast ohutus kauguses. Ka seadme asjakohase kasutuse korral säilib alati jääkrisk, mida ei saa välistada. Seadme liigist ja konst- ruktsioonist saab tuletada järgmised potentsiaalsed ohud:

• Toote ettekavatsematu käimapanemine.

• Kuulmekahjustus, kui ei kanta ettekirjutatud kuul- mekaitset.

• Mustuseosakesed, tolm jms võivad kaitseprillide kandmisest hoolimata Teie silmadesse või näole sattuda.

• Üleskeerutatud osakeste sissehingamine.

6. Tehnilised andmed

Võrguühendus 220 - 240 V~ 50 Hz Mootori võimsus max. 1100 W Töörežiim* S3 15% Kompressori pöördearv 3750 min

Töörõhk ca. 8 bar Teor imivõimsus ca. 180 l/min Teoreetiline väljundvõimsus ca. 115 l/min Kaitseliik IP20 Kaitse klass II Seadme kaal 5,5 kg

• Hoidke voolikuliitmiku vabastamisel vooliku liitmi- kuosa käega kinni. Nii väldite tagasipõrkuvast voo- likust tingitud vigastusi.

• Kandke suruõhupüstoliga töötamisel kaitseprille ja respiraatorit. Tolmud on tervistkahjustavad! Võõr- kehade ja eemalepuhutavate osade tõttu võidakse kergesti vigastusi põhjustada.

• Ärge puhuge puhumispüstoliga inimeste suunas ega puhastage seljas olevat riietust. Vigastusoht! Ohutusjuhised pritsimis- ja pihustus-esiseadmete (nt värvipritside) kasutamisel

• Hoidke pihustus-esiseadet täitmisel kompressorist eemal, et vedelik ei puutuks kompressoriga kokku.

• Ärge pihustage pihustus-esiseadmetega (nt värvip- ritsidega) kunagi kompressori suunas. Niiskus võib põhjustada elektrilisi ohte!

• Ärge töödelge värve või lahusteid leektäpiga alla 55° C. Plahvatusoht!

• Ärge soojendage värve ja lahusteid. Plahvatusoht!

• Kui töödeldakse tervistkahjustavaid vedelikke, siis on kaitseks nõutavad lterseadmed (näomaskid). Järgige ka selliste ainete tootjate esitatud andmeid kaitsemeetmete kohta.

• Tuleb järgida töödeldavate materjalide ümbrispa- kenditele pandud ohtlike ainete määruse andmeid ja tähiseid. Vajaduse korral tuleb võtta tarvitusele täiendavad meetmed, eelkõige kanda sobivat riie- tust ja maske.

• Pihustamisprotseduuri ajal ja tööruumis ei tohi suit- setada. Plahvatusoht! Samuti on värviaurud kergesti süttivad.

• Tuletegemiskohad, lahtine valgustus või sädemeid tekitavad masinad ei tohi olemas olla või vastavalt ei tohi neid käitada.

• Ärge säilitage ega tarbige tööruumis roogasid ja joo- ke. Värviaurud on tervistkahjustavad.

• Tööruum peab olema suurem kui 30 m³ ja pihusta- misel ning kuivatamisel peab olema tagatud piisav õhuvahetus.

• Ärge pihustage vastu tuult. Järgige põlemisvõime- liste või ohtlike pritsitavate ainete pihustamisel põhi- mõtteliselt kohaliku politseiameti nõudeid.

• Ärge töödelge PVC-rõhuvoolikuga selliseid aineid nagu lahustid, butüülalkohol ja metüleenkloriid. Need meediumid rikuvad rõhuvooliku.

• Tööpiirkond peab olema kompressorist eraldatud nii, et see ei saa vahetult töömeediumiga kokku puu- tuda.www.scheppach.com

• Kompressori saab ühendada iga 220 - 240 V~ 50 Hz kaitsekontaktiga pistikupesa külge, mis on kaits- tud 16 A-ga.

• Pöörake enne käikuvõtmist tähelepanu sellele, et võrgupinge ühildub masina võimsuse andmesildil esitatud tööpingega.

• Pikad toitejuhtmed ning pikendused, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käi- vitumist takistada.

• Madalatel temperatuuridel alla +5°C on mootori käi- vitumine raske liikuvuse tõttu ohus.

8.2 Sisse-/ Väljalüliti (pilt 1)

• Nupu (2) vajutamisel positsiooni I lülitatakse komp- ressor sisse.

• Kompressori väljalülitamiseks tuleb nupp (2) posit- siooni 0 vajutada.

8.3 Ühenduste teostamine (pilt 3, 4)

m Tähelepanu! Lülitage selleks seade välja. Palun hoidke seejuures liitmikudetaili kinni, et vältida vigastusi vooliku tagasiviskumise tõttu.

• Ühendage oma suruõhutööriista nippel kompressori suruõhuvooliku (5) külge.

• Kui soovite seda ühendust jälle lahutada, siis tõm- make kiirliitmikku (4) suruõhuvoolikul (5) tagasi.

8.4 Rehvitäitja kasutamine (pilt 6, 7, 8)

Suruõhu-rehvitäitja (G) on ette nähtud autorehvide täitmiseks; vastavate tarvikutega ka jalgrattarehvide, kummipaatide, õhkmadratsite, pallide jms täitmiseks ning reguleerimiseks. Õhueemaldusventiili (7) vajutamisega saab rõhku välja lasta. m Tähelepanu! Manomeeter pole taadeldud! Palun kontrollige pärast täitmist taadeldud seadmega õhurõhku.

8.5 Puhumispüstoli kasutamine

Te saate rehvitäitjat (G) kasutada puhumispüstolina ka õõnesruumide, määrdunud pealispindade ja töösead- mete puhastamiseks. Selleks eemaldage palun esmalt voolik koos ventii- liadapteriga (8). Kruvige nüüd väljapuhkeadapter (D) rehvitäitja (G) kül- ge. *S3 15% = perioodiline vahelduvrežiim sisselülituskes- tusega 15% (1,5 min 10 minuti jooksul) Müraemissiooni väärtused määrati vastavalt EN ISO 3744 Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. Müra tunnusväärtused m Hoiatus: Müra võib Teie tervisele tõsist mõju aval- dada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset. Helivõimsustase L

7. Enne käikuvõtmist

• Veenduge enne külgeühendamist, et tüübisildil esi- tatud andmed ühilduvad elektrivõrgu andmetega.

• Kontrollige seadet transpordikahjustuste suhtes. Teavitage võimalikest kahjustustest kohe transpor- diettevõtet, mille kaudu kompressor kohale tarniti.

• Kompressor tuleb üles panna tarbija lähedusse.

• Tuleb vältida pikki õhutorustikke ja pikki toitetorus- tikke (pikenduskaableid).

• Pöörake tähelepanu kuivale ja tolmuvabale imi- õhule.

• Ärge pange kompressorit üles niiskesse või mär- ga ruumi.

• Kompressorit tohib käitada ainult sobivates ruumi- des (hästi ventileeritud, ümbrustemperatuur +5°C kuni 40°C). Ruumis ei tohi olla tolme, happeid, au- re, plahvatusvõimelisi ega süttimisvõimelisi gaase.

• Kompressor sobib kuivades ruumides kasutami- seks. Piirkondades, kus töötatakse pritsitava vee- ga, pole kasutamine lubatud.

• Kompressorit tohib kasutada välistingimustes ainult lühiajaliselt kuivade ümbrustingimuste korral.

• Kompressor tuleb hoida alati kuiv ega tohi pärast tööd õue jääda.

8. Ülesehitus ja käsitsemine

m Tähelepanu! Monteerige seade enne käikuvõtmist tingimata terviklikult!www.scheppach.com

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko- hustuslik. Vahelduvvoolumootor

• Võrgupinge peab olema 220 - 240 V~.

• Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit. Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist. Küsimuste korra esitage palun järgmised andmed:

• masina tüübisildi andmed

• mootori tüübisildi andmed

10. Puhastamine, hooldus ja ladustamine

m Tähelepanu! Tõmmake enne igasuguseid seadistamisi, korrashoiu- töid ja parandamisi võrgupistik välja! Vigastusoht voo- lulöökide tõttu! m Tähelepanu! Oodake, kuni seade on täielikult maha jahtunud! Põ- letusoht! m Tähelepanu! Enne kõiki puhastus- ja hooldustöid tuleb seade rõhu- vabaks teha! Vigastusoht!

• Hoidke seade võimalikult tolmu- ja mustusevaba. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.

• Me soovitame seadet vahetult pärast igakordset ka- sutamist puhastada.

• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikku- da. Pidage silmas, et seadme sisemusse ei saaks vett sattuda.

• Voolik ja pihustustööriistad tuleb enne puhastamist kompressorilt lahutada. Kompressorit ei tohi veega, lahustitega vms puhastada.

8.6 Adapterikomplekti kasutamine

Adapterikomplekti võimaldab Teil rehvitäitjat järgmisel viisil kasutada:

• Pallide täispumpamine pallinõela (F) abil.

• Ventiiliadapter (E) võimaldab täita jalgrattarehve.

• Basseinivahendite, õhkmadratsite või paatide täit- mine lisaadapteri (K) abil.

• Kruviventiilidega (nt paadid) tooteartiklite täitmine kruviventiili adapteriga (J).

• Suure ruumalaga tooteartiklite tühjendamine õhust. Selleks saate kasutada õhueemaldusventiili adapte- rit (C).

• Mõlemat koonilist universaaladapterit (A/B) saate kasutada ka õhkmadratsite täitmiseks.

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskir- jadele vastama. Pritsimis- ja pihustus-esiseadmetega töötamisel ning ajutisel kasutamisel õues tuleb seade tingimata 30 mA vallandusvooluga rikkevoolu-kaitselüliti kaudu külge ühendada. Kahjustatud elektriühendusjuhe Elektriühendusjuhtmetel tekivad sageli isolatsiooni- kahjustused. Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.

• Murdekohad ühendusjuhtme asjatundmatu kinnita- mise või vedamise tõttu.

• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.

• Isolatsioonikahjustused seinapistikupesast väljare- bimise tõttu.

• Praod isolatsiooni vananemise tõttu. Selliselt kahjustatud elektriühendusjuhtmeid ei tohi ka- sutada ja on isolatsioonikahjustuste tõttu eluohtlikud. Kontrollige elektriühendusjuhtmed regulaarset kahjus- tuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe võrku ühendatud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.www.scheppach.com

• Elektri- ja elektroonikaseadmete omanikud või ka- sutajad on seadusega kohustatud need kasutuse lõpus tagastama.

• Lõppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utili- seerida olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järg- mistes kohtades tasuta ära anda: - Avalik-õiguslikud utiliseerimis- või kogumispunk- tid (nt kommunaalsed toormejaamad) - Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko- hustatud või pakuvad seda vabatahtlikult. - Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta- suta ära anda või enda läheduses teise volitatud kogumispunkti suunata. - Tootja ja levitaja edasised täiendavad tagasivõt- mistingimused saate teada vastavast klienditee- nindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenin- dusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesrii- kides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida va- nade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

m Tähelepanu! Tõmmake võrgupistik välja, ventileerige seade ja kõik külge ühendatud suruõhutööriistad. Pange kompressor nii ära, et ebapädevad isikud ei saa seda käiku võtta. m Tähelepanu! Säilitage kompressorit ainult kuivas ja ebapäde- vatele isikutele ligipääsematus kohas. Ärge kallu- tage, säilitage ainult püstiselt!

10.2.1 Storage pistik, voolik ja tarvikud (pilt 2)

• Toitejuhe (6) nagu on näidatud joonisel 3, tuleb pai- gutada külili salve kompressor.

• Surve vooliku saab paigutada näitaja ruumis.

Tuleb tähele panna, et selle toote korral esineb kasu- tamisest tulenevaid või loomulikke kulumisilminguid- järgmistel detailidel ning neid detaile käsitletakseku- lumaterjalina. Kuluosad*: sidestus

12. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta Pakendusmaterjalid on taaskäi- deldavad. Palun utiliseerige pa- kendid keskkonnasõbralikult. Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta Elektri- ja elektroonikaseadmed ei kuulu ol- meprügisse, vaid tuleb suunata eraldi ko- gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vana- seadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist regu- leeritakse patareiseadusega.www.scheppach.com

13. Rikete kõrvaldamine

Rike Võimalik põhjus Kõrvaldamine Kompressor ei tööta. Võrgupinge puudub. Kontrollige kaablit, võrgupistikut, kaitset ja pistikupesa. Võrgupinge liiga madal. Vältige liiga pikki pikenduskaableid. Kasutage piisava sooneristlõikega piken- duskaablit. Välistemperatuur liiga madal. Ärge käitage välistemperatuuridel alla +5° C. Mootor üle kuumenenud. Laske mootoril maha jahtuda, vaj. korral kõrvaldage ülekuumenemise põhjus. Kompressor töötab, kuid rõhk puudub. Tagasilöögiventiil ebatihe Vahetage tagasilöögiventiil välja. Tihendid defektsed. Kontrollige tihendid üle, laske defektsed tihendid oskustöökojas asendada. Kompressor töötab, manomeetril näidatakse rõhku, kuid tööriistad ei tööta. Voolikuühendused ebatihedad. Kontrollige suruõhuvoolik ja tööriistad üle, vaj. korral vahetage välja. Kiirliitmik ebatihe. Kontrollige kiirliitmik üle, vaj. korral asendage.www.scheppach.com

14. Vastavusdeklaratsioon
