HC24Si - Kompressor SCHEPPACH - Tasuta kasutusjuhend

Toote tüüp	Kompressor
Mark	Scheppach
Mudel	HC24Si
Mootori võimsus	550 W
Elektrivarustus	220-240 V ~ 50 Hz
Paagi maht	24 L
Maksimaalne töörõhk	Umbes 8 baari
Täitevõimsus	120 L/min (teoreetiline) / 71 L/min (tegelik)
Seadme kaal	Umbes 20 kg
Kaitsetase	IP20
Helirõhu tase	60 dB(A)
Garanteeritud helivõimsuse tase	78 dB(A)
Töörežiim	S1 (pidev)
Kompressori pöörlemiskiirus	1450 min⁻¹
Kiirühendused	2 (reguleeritud rõhk ja paagi rõhk)
Rõhuregulaator	Jah, manomeetriga
Kaitseklapp	Jah, tehases reguleeritud
Õhufilter	Jah, vahetatav
Kondensaadi tühjendus	Keermestatud kruvi paagi all
Hooldus	Tühjendage kondensaat pärast iga kasutamist; puhastage õhufiltrit; kontrollige paaki
Ohutus	Kuulmiskaitse ja hingamiskaitse kandmine; mitte kasutada vihma käes; hoida lastele kättesaamatus kohas
Kuluosad	Õhufilter
Nõuetekohane kasutamine	Kuiv ja ventileeritav siseruum; suruõhutööriistad kuni 71 L/min

Korduma kippuvad küsimused - HC24Si SCHEPPACH

Mis on Scheppach HC24Si kompressori maksimaalne rõhk?

Maksimaalne töörõhk on umbes 8 baari. Rõhulüliti lülitab mootori välja sellel rõhul ja lülitab sisse uuesti umbes 6 baari juures.

Kuidas tühjendada paagist kondensatsioonivesi?

Pärast iga kasutamist lülitage kompressor välja ja tühjendage rõhk läbi kaitseklapi. Seejärel avage keermestatud tühjenduskruvi (paagi all), pöörates vastupäeva, et vesi täielikult välja voolata. Sulgege see päripäeva keerates.

Millist õli kasutada määrimiseks?

See kompressor on õlivaba (püsimäärimine). Õli lisamine pole vajalik.

Kuidas reguleerida väljundrõhku?

Kasutage esipaneelil olevat rõhuregulaatorit (7). Pöörake seda rõhu suurendamiseks või vähendamiseks ning lugege väärtus vastavalt manomeetrilt (reguleeritud rõhk).

Kas ma saan kompressorit õues kasutada?

Jah, kuid ainult lühidalt kuiva ilmaga. Ärge jätke seda vihma või niiskuse kätte. Pärast kasutamist hoidke seda kuivas ja siseruumis.

Mida teha, kui kompressor ei käivitu?

Kontrollige võrgupinget (220-240 V), toitekaablit, pistikut ja kaitset. Kui temperatuur on alla +5°C, võib mootoril olla raskusi käivitamisega. Vältige liiga pikki pikendusjuhtmeid, mis põhjustavad pingelangust.

Kuidas hooldada õhufiltrit?

Puhastage regulaarselt paberist filtri elementi (i), raputades seda õrnalt või kasutades madala rõhuga suruõhku. Ärge peske seda. Pange see tagasi filtri korpusesse.

Mis on selle kompressori müratase?

Helirõhu tase on 60 dB(A) ja garanteeritud helivõimsuse tase on 78 dB(A). Soovitatav on kanda kuulmiskaitset.

Kuidas testida kaitseklappi?

Iga 30 töötunni järel (vähemalt 3 korda aastas) avage perforeeritud tühjendusmutter (13.1), pöörates vastupäeva, seejärel tõmmake klapi varras välja. Peaksite kuulma õhu väljumist. Sulgege seejärel mutter päripäeva keerates.

Milliseid tööriistu saan selle kompressoriga kasutada?

Saate kasutada tööriistu, mis töötavad õhuvooluga umbes 71 L/min, nagu täispuhumispüstolid, õhupuhurid, värvipüstolid. Suurema õhuvooluga tööriistade (lihvmasin, löökkruvikeeraja) kasutamine on piiratud.

KASUTUSJUHEND HC24Si SCHEPPACH

Seadmel olevate sümbolite selgitus

	Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
	Kandke respiraatorit.
	Kandke kuulmekaitset! Müra toime võib põhjustada kuulmiskadu.
	Hoiduge kuuma pinnaga!
	Kasutusjuhised!
	Hoiatus! Automaatne käivitus.
	Käivitage seade ainult siis, kui kaas on kinni
	Ärge jätke masinat vihma kätte. Seadet tohib statsioneerida, ladustada ja käitada ainult kuivades ümbrustingimustes.
	Helirõhutaseme andmed dB

Sisukord:

Lk:

1. Sissejuhatus....68
2. Seadme kirjeldus....68
3. Tarnekomplekt....68
4. Sihtotstarbekohane kasutamine 68
5. Ohutusjuhised 69
6. Jääkriskid 71
7. Tehnilised andmed 71
8. Enne käikuvõtmist 71
9. Ülesehitus ja käsitsemine....72
10. Elektriühendus....72
11. Puhastamine, hooldus, ladustamine ja varuosade tellimine ..... 73
12. Utiliseerimine ja taaskäitlus....74
13. Rikete körvaldamine....74

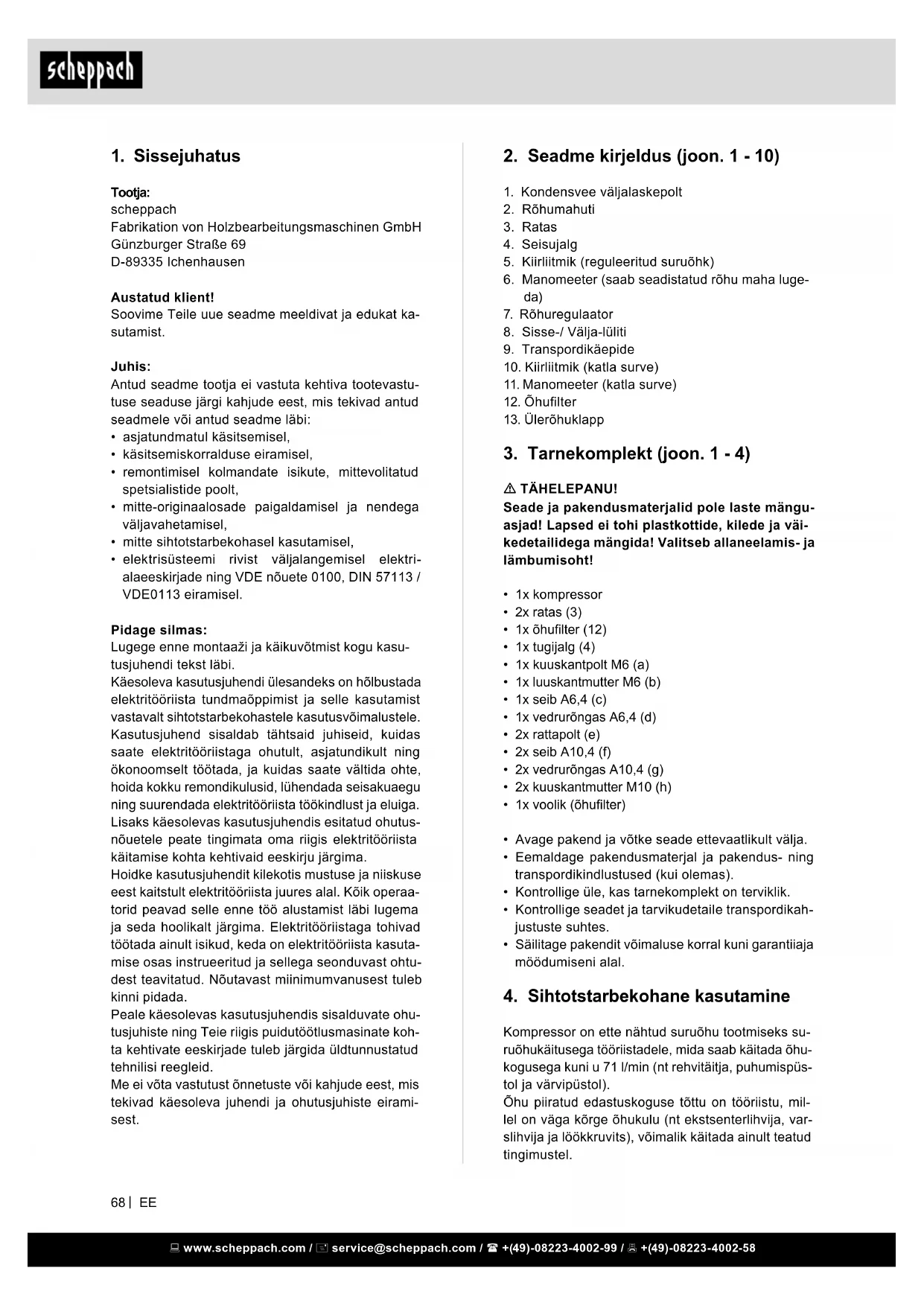

1. Sissejuhatus

Tootja:

scheppach

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Antud seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad antud seadmele või antud seadme läbi:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
• mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisakuaegu ning suurendada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutusnõuetele peate tingimata oma riigis elektritööriista käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas kasutusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eirami- sest.

2. Seadme kirjeldus (joon. 1 - 10)

1. Kondensvee väljalaskepolt
2. Rõhumahuti
3. Ratas
4. Seisujalg
5. Kiirliitmik (reguleeritud suruõhk)
6. Manomeeter (saab seadistatud rōhu maha luge-da)
7. Röhuregulaator
8. Sisse-/ Välja-lüliti
9. Transpordikäepide
10. Kiirliitmik (katla surve)
11. Manomeeter (katla surve)
12. Öhufilter
13. Üleröhuklapp

3. Tarnekomplekt (joon. 1 - 4)

TÄHELEPANU!

Seade ja pakendusmaterjalid pole laste mängu-asjad! Lapsed ei tohi plastkottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

• 1x kompressor
• 2x ratas (3)
• 1x ôhufilter (12)
  • 1x tugijalg (4)
  • 1x kuuskantpolt M6 (a)
  • 1x luuskantmutter M6 (b)
• 1x seib A6,4 (c)
  • 1x vedrurõngas A6,4 (d)
• 2x rattapolt (e)
• 2x seib A10,4 (f)
  • 2x vedrurōngas A10,4 (g)
  • 2x kuuskantmutter M10 (h)

• 1x voolik (õhufilter)

• Avage pakend ja võtke seade ettevaatlikult välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes.
• Säilitage pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

4. Sihtotstarbekohane kasutamine

Kompressor on ette nähtud suruõhu tootmiseks su- ruõhukäitusega tööriistadele, mida saab käitada õhukogusega kuni u 71 l/min (nt rehvitäitja, puhumispüstol ja värvipüstol).

Öhu piiratud edastuskoguse töttu on tööriistu, millel on väga körge öhukulu (nt ekstsenterlihvija, varslihvija ja löökkruvits), võimalik käitada ainult teatud tingimustel.

Kompressorit tohib käitada ainult kuivades ja hästi ventileeritud siseruumides.

Masinat tohib kasutada ainult vastavalt selle ots-tarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle kohustuslikku garantiid, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Ohutusjuhised

⚠ Tähelepanu! Elektritööriista kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgmisi põhimöttelisi ohutusmeetmeid järgida. Lugege köik need juhised enne antud elektritööriista kasutamist läbi ning hoidke ohutusjuhiseid korralikult alal.

Ohutu töötamine

1. Hoidke oma tööpiirkond korras.

– Tööpiirkonnas valitseva korratuse tagajärjeks võivad olla önnetused.

1. Arvestage ümbrusmöjudega

– Ärge jätke elektritööriistu vihma kätte.
– Ärge kasutage elektritööriistu niiskes või märjas keskkonnas. Oht elektrilöögi töttu!
– Hoolitsege tööpiirkonna hea valgustuse eest.
- Ärge kasutage elektritööriista kohtades, kus valitseb tulekahju- või plahvatusoht.

1. Kaitske ennast elektrilöögi eest

– Vältige kehaga maandatud osade nagu (nt torud, radiaatorid, elektripliidid, külmutusseadmed) puudutamist.

1. Hoidke lapsed eemal!

– Ärge laske teistel isikutel tööriista ja kaablit puudutada, hoidke nad tööpiirkonnast eemal.

1. Hoidke mittekasutatavaid elektritööriistu turvaliselt alal.

– Mittekasutatavad elektritööriistad tuleks panna ära kuiva körgemal asuvasse või lukustatud kohta, väljapoole laste käeulatust.

1. Ärge koormake elektritööriista üle.

– Nad töötavad paremini ja ohutumalt esitatud vöimsusvahemikus.

1. Kandke sobivat riietust.

– Ärge kandke avarat riietust või ehteid, mis võiksid liikuvatesse osadesse kinni jääda.
– Õues töötamisel on soovitatavad kummikindad ja libisemiskindlad jalatsid.
– Kandke pikkade juuste korral juuksevõrku.

1. Ärge kasutage kaablit eesmärkidel, milleks see pole ette nähtud

– Ärge kasutage kaablit, et pistikut pistikupesast välja tömmata. Kaitske kaablit kuumuse, öli ja teravate servade eest.

1. Hoolitsege oma tööriistade eest hästi.

– Hoidke oma kompressor, et hästi ning ohutult töötada.
– Järgige hoolduseeskirju.
– Kontrollige regulaarselt elektritööriista ühendusjuhet ja laske see kahjustuse korral üksnes tunnustatud spetsialistil uuega asendada.
- Kontrollige regulaarselt pikendusjuhtmeid ja asendage, kui need on kahjustunud.

1. Tömmake pistik pistikupesast välja.

– Elektritööriista mittekasutuse korral, enne hooldust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist.

1. Vältige ettekavatsematut käivitumist.

- Veenduge, et lüliti on pistiku pistikupesasse pistmisel välja lülitatud.

1. Kasutage väliskeskkonnas pikenduskaablit.

2. Kasutage öues ainult selleks lubatud ja vastavalt tähistatud pikenduskaablid.
   – Kasutage kaablitrumlit üksnes mahakeritud seisundis.

3. Olge alati tähelepanelik.

– Jälgige oma tegevust. Toimige töötamisel möistlikult. Ärge kasutage elektritööriista, kui olete hajevil.

1. Kontrollige elektritööriista võimalike kahjustuste suhtes

– Enne elektritööriista edasist kasutamist tuleb uurida kaitseseadiseid või kergesti kahjustatud detaile nende laitmatu ja sihtotstarbekohase talitluse suhtes.
– Kontrollige üle, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni või kas detailid on kahjustatud. Kõik detailid peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et elektritööriista laitmatut käitamist tagada.
– Kahjustatud kaitseseadised ja osad tuleb lasta tunnustatud erialatöökojas remontida või välja vahetada, kui kasutusjuhendis pole mainitud teisiti.
– Kahjustatud lülitid tuleb lasta asendada klienditeeninduse töökojas.
– Ärge kasutage vigaseid või kahjustatud ühendusjuhtmeid.
– Ärge kasutage elektritööriistu, millel pole võimalik lüliti sisse ja välja lülitada.

1. Laske elektritööriist elektrispetsialistil remontida.

- Antud elektritööriist vastab asjaomastele ohutusnõuete. Remonti tohib teostada ainult elektrispetsialist originaalvaruosi kasutades; vastasel juhul võivad kasutajal önnetused juhtuda.

1. Tähelepanu!

– Kasutage isikliku ohutuse huvides ainult kasutusjuhendis mainitud või tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid. Muude kui kasutusjuhendis või kataloogis soovitatud rakendustööriistade või tarvikute kasutamine võib tähendada Teile isiklikku vigastusohtu.

1. Müra

– Kandke kompressori kasutamisel kuulmekaitset.

1. Ühendusjuhtme väljavahetamine

– Kui kahjustatakse ühendusjuhet, siis tuleb see lasta ohtude vältimiseks tootjal või elektrispetsialistil asendada. Oht elektrilöökide töttu

1. Rehvide täitmine

– Kontrollige rehvirõhku vahetult pärast täitmist sobiva manomeetriga, nt tanklas.

1. Tänavamobiilsed kompressorid ehitusplatsikäitusel

– Pöörake tähelepanu sellele, et köik voolikud ja armatuurid on kompressori suurimale lubatud tööröhule sobilikud.

1. Ülespanekukoht

– Pange kompressor üles ainult tasasele pinnale.

1. Juurdevooluvoolikud on soovitatav varustada röh-kudel üle 7 bar ohutuskaabliga, nt traattrossiga.

2. Vältige voolikusüsteemile suuri koormusi kasutades murdekohtade vältimiseks painduvaid voolikuühendusi.

3. Kasutage rikkevoolu-kaitselülitit vallandusvooluga 30 mA või vähem. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

△ HOIATUS! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib tea- tud tingimustel aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

TÄIENDAVAD OHUTUSJUHISED

Järgige vastavate suruõhutööriistade / suru-õhu-esiseadmete asjaomaseid käitusjuhendeid! Täiendavalt tuleb järgida järgmisi üldisi juhiseid.

Ohutusjuhised suruõhu ja puhumispüstolitega töötamiseks

- Pöörake tähelepanu piisavale kaugusele tootest, kuid min 2,50 m, ja hoidke suruõhutööriistad / suruõhu-esiseadmed käituse ajal kompressorist eemal.

- Tihenduspump ja torustikud saavutavad käitamisel kõrgeid temperatuure. Puudutamine põhjustab põletusi.

• Kompressori poolt sisseimetav öhk tuleb hoida vaba lisanditest, mis võivad tihenduspumbas tulekah-jusid või plahvatusi põhjustada.
• Hoidke voolikuliitmiku vabastamisel vooliku liitmikuosa käega kinni. Nii väldite tagasipörkuvast voolikust tingitud vigastusi.
• Kandke suruõhupüstoliga töötamisel kaitseprille ja respiraatorit. Tolmud on tervistkahjustavad! Võörkehade ja eemalepuhutavate osade töttu võidakse kergesti vigastusi põhjustada.
• Ärge puhuge puhumispüstoliga inimeste suunas ega puhastage seljas olevat riietust. Vigastusoht!

Ohutusjuhised pritsimis- ja pihustus-esiseadme- te (nt värvipritside) kasutamisel

• Hoidke pihustus-esiseadet täitmisel kompressorist eemal, et vedelik ei puutuks kompressoriga kokku.
• Ärge pihustage pihustus-esiseadmetega (nt värvipritsidega) kunagi kompressori suunas. Niiskus võib põhjustada elektrilisi ohte!
• Ärge töödelge värve või lahusteid leektäpiga alla 55° C. Plahvatusoht!
• Ärge soojendage värve ja lahusteid. Plahvatusoht!
• Kui töödeldakse tervistkahjustavaid vedelikke, siis on kaitseks nõutavad filterseadmed (näomaskid). Järgige ka selliste ainete tootjate esitatud andmeid kaitsemeetmete kohta.
• Tuleb järgida töödeldavate materjalide ümbrispakenditele pandud ohtlike ainete määruse andmeid ja tähiseid. Vajaduse korral tuleb võtta tarvitusele täiendavad meetmed, eelkõige kanda sobivat riietust ja maske.
• Pihustamisprotseduuri ajal ja tööruumis ei tohi suitsetada. Plahvatusoht! Samuti on värviaurud kergesti süttivad.
• Tuletegemiskohad, lahtine valgustus või sädemeid tekitavad masinad ei tohi olemas olla või vastavalt ei tohi neid käitada.
• Ärge säilitage ega tarbige tööruumis roogasid ja jooke. Värviaurud on tervistkahjustavad.
• Tööruum peab olema suurem kui 30 m³ ja pihustamisel ning kuivatamisel peab olema tagatud piisav öhuvahetus.
• Ärge pihustage vastu tuult. Järgige põlemisvõime-liste või ohtlike pritsitavate ainete pihustamisel põhimõtteliselt kohaliku politseiameti nõudeid.
• Ärge töödelge PVC-rõhuvoolikuga selliseid aineid nagu lahustid, butüülalkohol ja metüleenkloriid. Need meediumid rikuvad rõhuvooliku.
• Tööpiirkond peab olema kompressorist eraldatud nii, et see ei saa vahetult töömeediumiga kokku puutuda.

Rõhumahutite käitamine

• Rõhumahutit käitav isik peab seda säilitama nõuetekohases seisundis, seda nõuetekohaselt käitama, järelevalvet teostama, nõutavad korrashoiu- ja parandustööd viivitamatult läbi viima ning olude kohaselt nõutavad ohutusmeetmed tarvitusele võtma.
• Järelevalveamet võib üksikjuhtumil järelevalve-meetmeid kohaldada.
• Rõhumahutit ei tohi käitada, kui sel esineb puudusi, mis ohustavad töötajaid või kolmandaid isikuid.
• Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes. Kompressorit ei tohi kahjustatud või roostes rõhumahutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöökotta.

Hoidke ohutusjuhised korralikult alles.

6. Jääkriskid

Olge töötamisel alati tähelepanelik ja hoidke kolmandad isikud oma töökohast ohutus kauguses.

Ka siis, kui käsitsete antud elektritööriista eeskirjade kohaselt, jäävad alati valitsema jääkriskid. Jääkriske saab minimeerida, kui järgitakse „Ohutusjuhiseid“ ja „Sihtotstarbekohast kasutust“ ning käsitsuskorraldust tervikuna. Antud elektritööriista ehitusviisi ja teostusega seonduvalt võivad tekkida järgmised ohud:

Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel. Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada..

Kuulmekahjustused, kui ei kanta sobivat kuulmekaitset.

Mustuseosakesed, tolm jms võivad kaitseprillide kandmisest hoolimata Teie silmadesse või näole sattuda.

Üleskeerutatud osakeste sissehingamine.

Hoidke ohutusjuhised korralikult alles.

7. Tehnilised andmed

Võrguühendus	220 - 240 V ~ / 50 Hz
Mootori võimsus	550 W
Töörežiim	S1
Kompressori pöördearv	1450 min ^-1
Rõhumahuti maht	24 l
Töörõhk	u 8 bar

Teor imivõimsus 120 l/min
Teor. väljundvõimsus 71 l/min
Kaitseliik IP20
Seadme kaal u 20 kg
Max ülespanemiskõrgus(üle NN)	1000 m

* Töörežiim S1, kestevrežiim: Püsikäitus konstantsel koormusel

Müraemissiooni väärtused määrati vastavalt EN ISO 3744.

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Müra tunnusväärtused

△ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB (A), siis kandke palun sobivat kuulmekaitset.

Helirõhutase** L_pA	60 dB(A)
Helivõimsustase*** L_wA	78 dB(A)
Määramatus K_wA/pA	2 dB(A)

** Helirõhk on tegelikult mõõdetud väärtus. See on ka väärtus, mida kuulmisega tajutakse ja tunneta-takse.
*** Helienergia tähistab tuvastatud helienergiat vattides.

8. Enne käikuvõtmist

• Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.
• Kontrollige seadet transpordikahjustuste suhtes. Teavitage võimalikest kahjustustest kohe transpor-diettevõtet, mille kaudu kompressor kohale tarniti.
• Kompressor tuleb üles panna tarbija lähedusse.
• Tuleb vältida pikki öhutorustikke ja pikki toitetorustikke (pikenduskaableid).
• Pöörake tähelepanu kuivale ja tolmuvabale imiõhule.
• Ärge pange kompressorit üles niiskesse või märga ruumi.
• Kompressorit tohib käitada ainult sobivates ruumides (hästi ventileeritud, ümbrustemperatuur +5°C kuni 40°C). Ruumis ei tohi olla tolme, happeid, aure, plahvatusvõimelisi ega süttimisvõimelisi gaase.
• Kompressor sobib kuivades ruumides kasutamiseks. Piirkondades, kus töötatakse pritsitava vee-ga, pole kasutamine lubatud.
• Kompressorit tohib kasutada välistingimustes ainult lühiajaliselt kuivade ümbrustingimuste korral.

- Kompressor tuleb hoida alati kuiv ega tohi pärast tööd öue jääda.

9. Ülesehitus ja käsitsemine

⚠ Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

Monteerimiseks vajate:

- 2 x lihtvõti 14 mm ja 17 mm (ei sisaldu tarnekomplektis)

9.1 Rataste montaaž (pilt 7)

• Asetage rattapolt (e) läbi ratta (3). Asetage nüüd rattapolt (e) läbi kompressoril oleva selleks ette nähtud ava. Pange alusseib (f) koos vedrurõngaga (g) poldile ja kinnitage ratas kuuskantmutriga (h).
• Toimige teise rattaga (3) eespool kirjeldatud viisil.

9.2 Seisujala montaaž (pilt 5, 6)

- Lükake kuuskantpolt (a) läbi tugijala (4). Pistke nüüd kombinatsioon läbi ettenähtud ava ja kindlustage polt (a) seibi (c), vedruseibi (d) ning mutriga (b).

9.3 Ôhufiltri montaaž (pilt 8, pilt 8.1)

• Monteerige enne kompressori käikuvõtmist kaasasolev õhufilter (12).
• Kinnitage kaasapandud voolik pildil 8.1 kujutatud viisil öhufiltri külge.
• Ärge käitage kompressorit ilma öhufiltrita.

9.4 Suruõhuvooliku montaaž

- Töödeks suuremal kaugusel kompressorist saab kasutada suruõhuvoolikut (ei sisaldu tarnekomplektis). Ühendage selleks suruõhuvooliku pistenippel ühe kiirliitmiku (5 või 11) külge. Seejärel ühendage suruõhutööriist suruõhuvooliku kiirliitmiku külge.

9.5 Võrguühendus

• Kompressor on varustatud kaitsekontaktpistikuga vörgujuhtmega. Selle saab iga 16 A kaitstud 230 V\~ / 50 Hz kaitsekontakt-pistikupesa külge ühendada.
• Pöörake enne käikuvõtmist tähelepanu sellele, et vörgupinge ühildub masina võimsuse andmesildil esitatud tööpingega.
• Pikad toitejuhtmed ning pikendused, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada.
• Madalatel temperatuuridel alla +5°C on mootori käivitumine raske liikuvuse töttu ohus.

9.6 Sisse-/ Väljalüliiti (pilt 3)

- Sisselülitamiseks tömmatakse kompressori sisse-/ väljalülitit (8) ülespoole.

- Väljalülitamiseks vajutatakse kompressori sisse-/ väljalülitit allapoole.

9.7 Rōhu seadistamine: (pilt 1, 3)

• Röhuregulaatoriga (7) saab manomeetril (6) röhku seadistada.
• Seadistatud rõhku saab tarbida kiirliitmikul (5).

- Rõhulüliti on tehases seadistatud. Sisselülitusrõhk u 6 bar Väljalülitusrõhk u 8 bar

10. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad nendele eeskirjadele vastama.

Pritsimis- ja pihustus-esiseadmetega töötamisel ning ajutisel kasutamisel öues tuleb seade tingimata 30 mA vallandusvooluga rikkevoolu-kaitselüliti kaudu külge ühendada.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustatud elektriühendusjuhtmeid ei tohi kasutada ja on isolatsioonikahjustuste töttu eluohtlikud.

Kontrollige elektriühendusjuhtmed regulaarset kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.

Vahelduvvoolumootor

• Vörgupinge peab olema 230 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlöikega 1,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
  • masina tüübisildi andmed
  • mootori tüübisildi andmed

11. Puhastamine, hooldus, ladustamine ja varuosade tellimine

⚠ Tähelepanu!

Tömmake enne igasuguseid seadistamisi, kor-rashoiutöid ja parandamisi vörgupistik väljal Vigastusoht voolulöökide töttu!

⚠ Tähelepanu!

Oodake, kuni seade on täielikult maha jahtunud! Põletusoht!

⚠ Tähelepanu!

Enne kõiki puhastus- ja hooldustöid tuleb seade rõhuvabaks teha! Vigastusoht!

11.1 Puhastamine

• Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad.
• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Hõõruge seade puhta lapiga üle või puhuge ma-dala rõhuga suruõhuga puhtaks.
• Puhastage seadet regulaarselt niiske lapi ja vähe-se mäardeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pidage silmas, et seadme sisemusse ei saaks yett sattuda.
• Voolik ja pihustustööriistad tuleb enne puhastamist kompressorilt lahutada. Kompressorit ei tohi vee-ga, lahustitega vms puhastada.

11.1.1 Ōhufiltri puhastamine (pilt 9, 10)

• Keerake õhufiltri kaant (12) noole suunas ja võtke see maha.
• Võtke paber südamik (i) filtri korpusest välja.
• Kloppige paber südamik (i) ja filtri korpus ettevaatlikult puhtaks. Vajadusel vaakumige need komponendid ja ühendage need vastupidises järjekorras.

11.2 Rõhumahuti hooldus (pilt 1 + 3)

Tähelepanu! Rõhumahuti (2) püsivaks vastupidamiseks tuleb kondensvesi iga kord pärast käitamist väljalaskepoldi (1) avamisega välja lasta. Laske eelnevalt katlarõhk ülerõhuklapist (14) välja. Väljalaskepolt avatakse vastupäeva keerates (vaatesuund kompressori alaküljelt poldile), et kondensvesi saaks rõhumahutist täielikult välja voolata. Sulgege seejärel väljalaskepolt taas (päripäeva keerates). Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes.

Kompressorit ei tohi kahjustatud või roostes rõhumahutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöökotta.

11.3 Ohutusventiil (pilt 3)

Ohutusventiil (13) on seadistatud rõhumahuti kõrgeimale lubatud rõhule. Ohutusventiili pole lubatud ümber seada ega väljalaskemutri (13.1) ja selle kübara (13.3) ühenduskaitset (13.2) eemaldada.

Et ohutusventiil talitleks vajaduse korral õigesti, tu- leb seda iga 30 töötunni järel, kuid vähemalt 3 kor- da aastas rakendada. Keerake perforeeritud välja- laskemutrit (13.1) avamiseks vastupäeva ja tömmake siis ventiilivarrast perforeeritud väljalaskemutri (13.1) kaudu käsitsi väljapoole, et avada ohutusventiili väl- jalase. Ventiil laseb kuuldavalt õhku välja. Seejärel keerake väljalaskemutter taas päripäeva kinni.

11.4 Ladustamine

Ladustage seadet ja selle tarvikuid pimedas, kui- vas, külmumisvabas ning lastele kättesaamatus ko- has. Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel.

⚠ Tähelepanu!

Tömmake vörgupistik välja, ventileerige seade ja köik külge ühendatud suruöhutööriistad. Pange kompressor nii ära, et ebapädevad isikud ei saa seda käiku vötta.

⚠ Tähelepanu!

Säilitage kompressorit ainult kuivas ja ebapädeva- tele isikutele ligipääsematus kohas. Ärge kallutage, säilitage ainult püstiselt!

11.4.1 Üleröhu väljalaskmine

Laske ülerõhk kompressorist välja, lülitades selleks kompressori välja ja tarbides ära veel rõhumahutis oleva suruõhu, nt tühikäigul suruõhutööriistaga või puhumispüstoliga.

11.5 Transportimine

Kasutage transportimiseks transpordikäepidet (9) ja söidutage sellega kompressorit.

Pidage kompressori ülestöstmisel silmas selle kaalu (vt tehnilisi andmeid).

Hoolitsege kompressori transportimisel mootorsõi-dukites laadungi korraliku kindlustamise eest.

11.6 Varuosade tellimine

Varuosade tellimisel tuleks edastada järgmised andmed:

• seadme tüüp
• seadme artiklinumber
• seadme ident-number
  • vajaliku varuosa varuosanumber

Hooldusteave

Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilminguidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kuluosad*: Öhufilter

* ei pruugi tingimata tarnekomplektiga kaasas olla!

12. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed koostedetailid erijäätmete utiliseerimisse. Küsige erialakauplusest või vallavalitsusest järele!

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga. Könealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete töttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

13. Rikete kõrvaldamine

Rike Võimalik põhjus Kõrvaldamine
Kompressor ei tööta.	Võrgupinge puudub.	Kontrollige kaablit, võrgupistikut, kaitset ja pis-tikupesa.
	Võrgupinge liiga madal.	Vältige liiga pikki pikenduskaableid. Kasutage piisava sooneristlöikega pikenduskaablit.
	Välistemperatuur liiga madal. Ärge käitage välistemperatuuridel alla +5°C.
	Mootor üle kuumenenud.	Laske mootoril maha jahtuda, vaj. korral kõrval-dage ülekuumenemise põhjus.
Kompressor töötab, kuid rõhk puudub.	Tagasilöögiventiil ebatihe Vahetage tagasilöögiventiil välja.
	Tihendid defektsed.	Kontrollige tihendid üle, laske defektsed tihen-did oskustöökojas asendada.
	Kondensvee väljalaskepolt (1) ebatihe.	Pingutage polt käsitsi üle. Kontrollige poldi ti-hendit, vaj. korral asendage.
Kompressor töötab, manomeetril näida-takse rõhku, kuid tööriistad ei tööta.	Voolikuühendused ebatihedad.	Kontrollige suruõhuvoolik ja tööriistad üle, vaj. korral vahetage välja.
	Kiirliitmik ebatihe. Kontrollige kiirliitmik üle, vaj. korral asendage.
	Rõhuregulaatoril (7) liiga väike rõhk seadis-tatud.	Keerake rõhuregulaatorit rohkem lahti.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja kõik õigusedarantiile nimetatud vigade töttu. õige käsiltsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja kõik masina osagai, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks

materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
