HC24Si - Compressore SCHEPPACH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Compressore
Marca	Scheppach
Modello	HC24Si
Potenza motore	550 W
Alimentazione elettrica	220-240 V ~ 50 Hz
Volume serbatoio	24 L
Pressione di esercizio max.	Circa 8 bar
Capacità di riempimento	120 L/min (teorica) / 71 L/min (effettiva)
Peso apparecchio	Circa 20 kg
Classe di protezione	IP20
Livello di pressione acustica	60 dB(A)
Livello di potenza acustica garantito	78 dB(A)
Modalità di funzionamento	S1 (continuo)
Regime del compressore	1450 min⁻¹
Raccordi rapidi	2 (pressione regolata e pressione serbatoio)
Regolatore di pressione	Sì, con manometro
Valvola di sicurezza	Sì, regolata in fabbrica
Filtro aria	Sì, sostituibile
Scarico condensa	Vite filettata sotto il serbatoio
Manutenzione	Scaricare condensa dopo ogni utilizzo; pulire filtro aria; controllare serbatoio
Sicurezza	Indossare protezioni acustiche e respiratorie; non utilizzare sotto la pioggia; tenere fuori dalla portata dei bambini
Pezzi di ricambio/usura	Filtro aria
Uso conforme	Interno asciutto e ventilato; utensili ad aria compressa fino a 71 L/min

Domande frequenti - HC24Si SCHEPPACH

Qual è la pressione massima del compressore Scheppach HC24Si?

La pressione di esercizio massima è di circa 8 bar. Il manocontatto spegne il motore a questa pressione e lo riaccende a circa 6 bar.

Come scaricare l'acqua di condensa dal serbatoio?

Dopo ogni utilizzo, spegnere il compressore e scaricare la pressione tramite la valvola di sicurezza. Aprire quindi la vite di scarico filettata (sotto il serbatoio) ruotandola in senso antiorario per far defluire completamente l'acqua. Richiudere ruotando in senso orario.

Che tipo di olio usare per la lubrificazione?

Questo compressore è senza olio (lubrificazione permanente). Non è necessario aggiungere olio.

Come regolare la pressione di uscita?

Usare il regolatore di pressione (7) sul pannello frontale. Ruotarlo per aumentare o diminuire la pressione e leggere il valore sul manometro corrispondente (pressione regolata).

Posso usare il compressore all'esterno?

Sì, ma solo brevemente con tempo asciutto. Non esporlo a pioggia o umidità. Dopo l'uso, riporlo in un luogo asciutto e al chiuso.

Cosa fare se il compressore non si avvia?

Controllare la tensione di rete (220-240 V), il cavo di alimentazione, la presa e il fusibile. Se la temperatura è inferiore a +5°C, il motore potrebbe avere difficoltà ad avviarsi. Evitare prolunghe troppo lunghe che provocano cadute di tensione.

Come manutenere il filtro aria?

Pulire regolarmente l'elemento filtrante in carta (i) scuotendolo delicatamente o usando aria compressa a bassa pressione. Non lavarlo. Rimontarlo nell'alloggiamento del filtro.

Qual è il livello sonoro di questo compressore?

Il livello di pressione acustica è 60 dB(A) e il livello di potenza acustica garantito è 78 dB(A). Si consiglia di indossare una protezione acustica.

Come testare la valvola di sicurezza?

Ogni 30 ore di funzionamento (almeno 3 volte all'anno), aprire il dado di scarico forato (13.1) ruotando in senso antiorario, quindi tirare lo stelo della valvola verso l'esterno. Dovreste sentire l'aria fuoriuscire. Richiudere quindi il dado ruotando in senso orario.

Quali utensili posso usare con questo compressore?

È possibile utilizzare utensili con un flusso d'aria di circa 71 L/min, come pistole per gonfiaggio, soffiatori, pistole a spruzzo. Per utensili più esigenti (levigatrice, avvitatore a percussione), l'uso sarà limitato.

MANUALE UTENTE HC24Si SCHEPPACH

Spiegazione dei simboli sullo strumento

	Prima dell'inizio istruzioni per l'uso e la sicurezza Leggere e seguire!.
	Indossare una protezione respiratoria.
	Indossare protezioni per l'udito. L'esposizione al rumore può causare la perdita dell'udito.
	Avviso di parti calde;
	Segnalazione di tensione elettrica
	Attenzione al riavvio automatico
	Utilizzare l'apparecchio solo con il coperchio chiuso.
	Non esporre la macchina alla pioggia. L'apparecchio può essere installato stazionato, stoccato e azionato solo a condizioni ambientali di asciutto.
	Specificazione del livello di pressione acustica in dB

Indice:

1. Introduzione....38
2. Descrizione dell'apparecchio 38
3. Dotazione 38
4. Utilizzo conforme....39
5. Avvertenze per la sicurezza....39
6. Rischi residuali 41
7. Dati tecnici....41
8. Prima della messa in servizio....42
9. Installazione e funzionamento....42
10. Collegamento elettrico 43
11. Pulizia, manutenzione, conservazione e ordinazione dei pezzi di ricambio....43
12. Smaltimento e riciclo 44
13. Risoluzione dei guasti 45

Pagina:

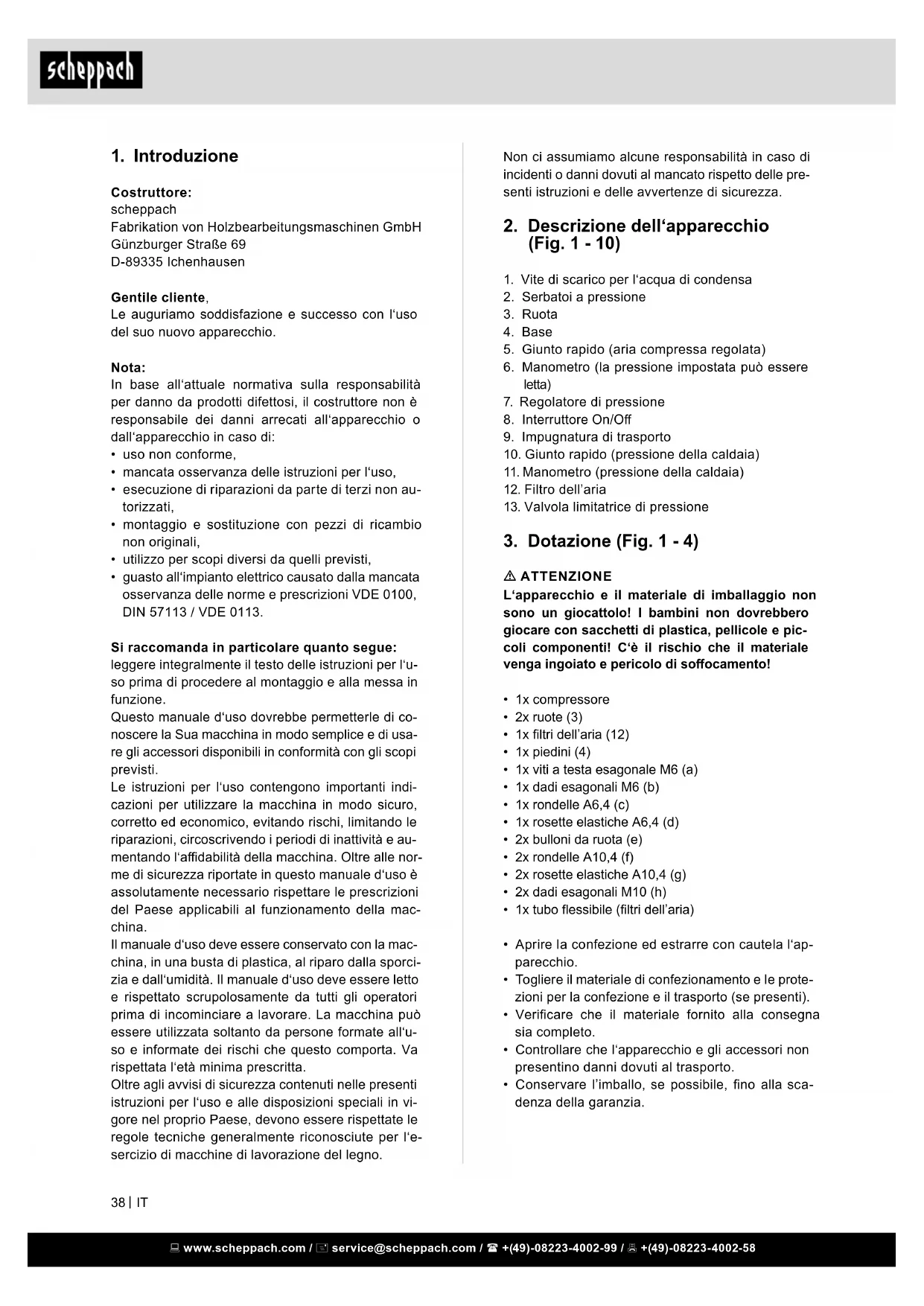

1. Introduzione

Costruttore:

scheppach

Le auguriamo soddisfazione e successo con l'uso del suo nuovo apparecchio.

Nota:

In base all'attuale normativa sulla responsabilità per danno da prodotti difettosi, il costruttore non è responsabile dei danni arrecati all'apparecchio o dall'apparecchio in caso di:

• uso non conforme,
• mancata osservanza delle istruzioni per l'uso,
• esecuzione di riparazioni da parte di terzi non autorizzati,
• montaggio e sostituzione con pezzi di ricambio non originali,
• utilizzo per scopi diversi da quelli previsti,
• guasto all'impianto elettrico causato dalla mancata osservanza delle norme e prescrizioni VDE 0100, DIN 57113 / VDE 0113.

Si raccomanda in particolare quanto segue:

leggere integralmente il testo delle istruzioni per l'u-so prima di procedere al montaggio e alla messa in funzione.

Questo manuale d'uso dovrebbe permetterle di conoscere la Sua macchina in modo semplice e di usare gli accessori disponibili in conformità con gli scopi previsti.

Le istruzioni per l'uso contengono importanti indicazioni per utilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività e aumentando l'affidabilità della macchina. Oltre alle norme di sicurezza riportate in questo manuale d'uso è assolutamente necessario rispettare le prescrizioni del Paese applicabili al funzionamento della macchina.

Il manuale d'uso deve essere conservato con la macchina, in una busta di plastica, al riparo dalla sporcizia e dall'umidità. Il manuale d'uso deve essere letto e rispettato scrupolosamente da tutti gli operatori prima di incominciare a lavorare. La macchina può essere utilizzata soltanto da persone formate all'u-so e informate dei rischi che questo comporta. Va rispettata l'età minima prescritta.

Oltre agli avvisi di sicurezza contenuti nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'esercizio di macchine di lavorazione del legno.

Non ci assumiamo alcune responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizione dell'apparecchio (Fig. 1 - 10)

1. Vite di scarico per l'acqua di condensa
2. Serbatoi a pressione
3. Ruota
4. Base
5. Giunto rapido (aria compressa regolata)
6. Manometro (la pressione impostata può essere letta)
7. Regolatore di pressione
8. Interruttore On/Off
9. Impugnatura di trasporto
10. Giunto rapido (pressione della caldaia)
11. Manometro (pressione della caldaia)
12. Filtro dell'aria
13. Valvola limitatrice di pressione

3. Dotazione (Fig. 1 - 4)

ATTENZIONE

L'apparecchio e il materiale di imballaggio non sono un giocattolo! I bambini non dovrebbero giocare con sacchetti di plastica, pellicole e piccoli componenti! C'è il rischio che il materiale venga ingoiato e pericolo di soffocamento!

• 1x compressore
• 2x ruote (3)
• 1x filtri dell'aria (12)
• 1x piedini (4)
  • 1x viti a testa esagonale M6 (a)
  • 1x dadi esagonali M6 (b)

• 1x rondelle A6,4 (c)
  • 1x rosette elastiche A6,4 (d)
  • 2x bulloni da ruota (e)
  • 2x rondelle A10,4 (f)
  • 2x rosette elastiche A10,4 (g)
  • 2x dadi esagonali M10 (h)
  • 1x tubo flessibile (filtri dell'aria)

• Aprire la confezione ed estrarre con cautela l'apparecchio.

• Togliere il materiale di confezionamento e le protezioni per la confezione e il trasporto (se presenti).
• Verificare che il materiale fornito alla consegna sia completo.
• Controllare che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Conservare l'imballo, se possibile, fino alla sca-denza della garanzia.

4. Utilizzo conforme

Il compressore viene utilizzato per generare aria compressa per utensili pneumatici che possono essere azionati con un flusso d'aria fino a 71 l/min. (ad es. gonfiagomme, pistola di soffiaggio e pistola a spruzzo). A causa della portata d'aria ridotta è possibile utilizzare solo limitatamente utensili che hanno un fabbisogno d'aria molto elevato (ad es. levigatrici orbitali, smerigliatrici diritte e avvitatori a impulsi).

Il compressore può essere azionato solo in ambienti interni asciutti e ben ventilati.

La macchina deve essere usata solo per lo scopo prescritto. Utilizzi eccedenti tale impiego sono considerati non conformi all'impiego previsto. Per eventuali danni o lesioni di qualsiasi tipo, è responsabile l'utente/operatore e non il costruttore.

Si osservi che i nostri dispositivi non sono destinati a uso commerciale, artigianale o industriale. Se l'apparecchio viene utilizzato per usi commerciali, artigianali o industriali, o per attività equivalenti, non è prevista alcuna garanzia.

5. Avvertenze per la sicurezza

Attenzione! Durante l'utilizzo di apparecchi elettrici e per prevenire scosse elettriche, pericoli di lesioni e di incendio, devono sempre essere osservate le seguenti indicazioni di sicurezza. Leggere completamente le indicazioni prima di utilizzare questo utensile e conservarle in buono stato per eventuali necessità future.

Lavoro sicuro

1. Mantenere in ordine l'area di lavoro

- Il disordine nell'area di lavoro può causare in- fortuni.

1. Tenere conto dell'influenza dell'ambiente circo- stante

2. Non esporre gli utensili elettrici alla pioggia.

3. Non utilizzare gli utensili elettrici in ambiente umido o bagnato. Pericolo a causa di scosse elettriche!
4. Provvedere ad una buona illuminazione della zona di lavoro.

5. Non utilizzare gli utensili elettrici in luoghi esposti a rischio di incendio o esplosione.

6. Proteggersi da scosse elettriche

- Evitare il contatto del corpo con componenti messi a terra (come ad es. tubi, radiatori, piastre elettriche, dispositivi refrigeranti).

1. Tenete lontani i bambini!

- Impedite alle altre persone di toccare l'utensile o ilcavo, tenetele lontane dalla vostra zona di lavoro.

1. Conservare gli utensili elettrici non utilizzati in modo sicuro

2. Utensili elettrici inutilizzati devono essere depositati in un luogo asciutto, alto o comunque chiuso, fuori dalla portata di bambini.

3. Non sovraccaricare l'utensile elettrico

- Si lavora meglio e più sicuri nell'intervallo di potenza indicato.

1. Indossare abbigliamento adeguato

2. Non indossare abbigliamento largo o gioielli perché potrebbero essere catturati da componenti in movimento.
   – Eseguendo lavori all'aperto si consiglia di portare guanti di gomma e scarpe che non scivolano. Se avete i capelli lunghi, raccoglieteli in una retina.

3. In caso di capelli lunghi, indossare una retina per raccogliere i capelli.

4. Non utilizzare il cavo per scopi non previsti

– Non utilizzare il cavo per estrarre la spina dalla presa. Proteggere il cavo da calore, olio e spigoli appuntiti.

1. Prendersi cura degli elettroutensili con attenzione

2. Tenete il compressore pulito per lavorare bene ed in modo sicuro. Seguite le regole di manutenzione.

3. Controllare regolarmente il cavo di collegamento dell'elettroutensile e farlo sostituire da un tecnico in caso di danneggiamento.

4. Verificare regolarmente i cavi di prolunga e sostituirli qualora fossero danneggiati.

5. Estrarre la spina dalla presa

- In caso di inutilizzo dell'elettroutensile, prima della manutenzione e durante la sostituzione degli utensili, ad es. lama, perforatrice, fresatrice.

1. Evitare l'avviamento inavvertito

- Accertarsi che l'interruttore sia spento quando si inserisce la spina nella presa.

1. Utilizzare il cavo di prolunga per la zona esterna

2. All'aperto utilizzare solo cavi di prolunga consentiti e opportunamente contrassegnati a tale scopo.

3. Utilizzare il tamburo avvolgicavo solo in stato srotolato.

4. Prestare attenzione

- Fare attenzione a cosa si sta facendo. Lavorare con consapevolezza. Non utilizzare l'elettroutensile in caso di mancata concentrazione.

1. Verificare che l'elettroutensile non sia danneggia-to

- Prima dell'ulteriore utilizzo dell'elettroutensile, controllare attentamente che i dispositivi di protezione ed altri componenti funzionino perfettamente e in modo conforme.

• Verificare che i componenti mobili funzionino perfettamente e non siano incastrati o che i componenti non siano danneggiati. Tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte al fine di garantire un esercizio perfetto dell'elettroutensile.
• Dispositivi di protezione e componenti danneggiati devono essere riparati o sostituiti da un'officina specializzata riconosciuta in modo conforme, salvo diversamente indicato nelle istruzioni per l'uso.
• Interruttori danneggiati devono essere sostituiti presso un'officina di assistenza clienti.
• Non utilizzare cavi di collegamento difettosi o danneggiati.

• Non utilizzare elettroutensili in cui l'interruttore non può essere acceso o spento.

• Far riparare l'elettroutensile da un tecnico elettricista qualificato

- Questo elettroutensile soddisfa le disposizioni di sicurezza in vigore. Le riparazioni devono essere effettuate solo da un esperto elettricista utilizzando pezzi di ricambio originali, altrimenti si rischiano infortuni dell'utilizzatore.

1. Attenzione!

- Per la vostra sicurezza usate solo accessory ed apparecchi complementari riportati nelle istruzioni per l'uso oppure consigliati o indicate dal produttore. L'uso di utensili o di accessory diversi da quelli consigliati nelle istruzioni per l'uso o nel catalogo può comportare il rischio di lesioni alla vostra persona.

1. Rumore

- Quando utilizzate il compressore indossate cuffie antirumore.

1. Sostituzione del cavo di alimentazione

- Se il cavo di alimentazione viene danneggiato, deve essere sostituito dal produttore stesso o da un elettricista specializzato così da evitare incidenti. Pericolo a causa di scosse elettriche!

1. Gonfiare i pneumatici

- Controllate la pressione dei pneumatici subito dopo averli gonfiati tramite un apposito mano-metro, ad es. a una stazione di benzina.

1. Motocompressori da cantiere

- Controllate che tutti i tubi e i raccordi siano adatti alla massima pressione di esercizio consentita del compressore.

1. Luogo di installazione
2. Installate il compressore solamente su una superficie piana.
3. Si consiglia di dotare i flessibili di alimentazione di un cavo di sicurezza, ad es. una fune metallica, in caso di pressione superiori a 7 bar.

4. Evitare carichi pesanti sul sistema di tubazioni impiegando raccordi portagomme per evitare la formazione di punti di piegatura.

5. Utilizzare sempre un interruttore differenziale con corrente di intervento pari a 30 mA. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

⚠ AVVISO! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

ULTERIORI AVVISI DI SICUREZZA

Rispettare le istruzioni di servizio corrispondenti dei rispettivi attrezzi pneumatici / dispositivi accessori ad aria compressa! Occorre inoltre rispettare le indicazioni generali di seguito riportate.

Avvisi di sicurezza per lavori con aria compressa e pistola di soffiaggio

• Garantire una distanza sufficiente dal prodotto, sempre di almeno 2,50 m e tenere lontani gli attrezzi pneumatici / i dispositivi accessori ad aria compressa durante il funzionamento del compressore.
• Pompa compressore e linee raggiungono temperature elevate durante il funzionamento. Pericolo di ustioni.
• L'aria aspirata dal compressore deve essere mantenuta libera di impurità che possono provocare incendio o esplosione della pompa del compressore.
• Stringere a mano raccordi allentati del tubo. Per evitare di lesionare rapidamente il tubo nuovo.
• Indossare occhiali protettivi e una mascherina per la protezione delle vie aeree quando si lavora con la pistola ad aria compressa. Le polveri sono nocive per la salute! Corpi estranei e componenti soffiati via possono facilmente causare lesioni.
• Con la pistola di soffiaggio non soffiare su persone o pulire gli abiti indossati. Pericolo di infortuni!

Indicazioni di sicurezza durante l'utilizzo di dispositivi accessori di spruzzaggio e spray (ad es. bombolette spray di vernice)

• Durante il riempimento del dispositivo accessorio di spruzzaggio e spray, tenere lontano il compressore al fine di evitare il contatto del liquido con il compressore.
• Non spruzzare mai con i dispositivi accessori di spruzzaggio (ad es. bombolette spray di vernice) nella direzione del compressore. L'umidità può provocare danni elettrici!
• Non utilizzare vernici o solventi con punto di infiammabilità inferiore a 55 °C. Pericolo di esplosione!

• Non riscaldare vernici e solventi. Pericolo di esplosione!

• Se vengono trattati liquidi nocivi per la salute, sono necessari apparecchi filtranti (maschere facciali) per la protezione. Osservare anche le informazioni fornite dai fabbricanti di tali sostanze per quanto riguarda le misure di protezione.

• Occorre osservare le informazioni e le marcature relative all'ordinanza sulle sostanze pericolose GefStoffV applicate sugli imballaggi esterni dei materiali lavorati. È necessario adottare eventualmente ulteriori misure di protezione, in particolare indossare indumenti e maschere adeguate.
• Non è consentito fumare durante il processo di spruzzatura o nell'area di lavoro. Pericolo di esplosione! Anche i fumi delle vernici sono altamente infiammabili.
• Non è consentita la presenza o l'uso di focolari, fiamme libere o macchine che emettono scintille.
• Non conservare o consumare cibi e bevande nell'area di lavoro. I fumi delle vernici sono nocivi per la salute.
• L'area di lavoro deve essere superiore a 30 m³ e occorre garantire un sufficiente ricambio dell'aria durante la spruzzatura e l'asciugatura.
• Non spruzzare controvento. Osservare tassativamente le disposizioni dell'autorità di polizia locale quando si spruzzano materiali infiammabili o pericolosi.
• Non trattare in collegamento con il flessibile a pressione in PVC fluidi quali acquaragia, butanolo e diclorometano. Questi fluidi distruggono il flessibile a pressione.
• L'area di lavoro deve essere separata dal compressore in modo che non ci sia un contatto diretto con il mezzo di lavoro.

Funzionamento di serbatoi a pressione

• Chiunque gestisca un serbatoio a pressione deve mantenerlo in buono stato affinché funzioni correttamente, monitorare, rendere immediatamente necessari interventi di manutenzione e riparazione e soddisfare le condizioni di sicurezza necessarie.
• L'autorità di vigilanza può ordinare le misure di controllo necessarie nei singoli casi.
• Il serbatoio a pressione non deve essere utilizzato in caso di difetti, metterà in pericolo dipendenti o terzi.
• Controllare il serbatoio a pressione prima dell'utilizzo per eventuale presenza di ruggine e danni. Il compressore non deve funzionare con un serbatoio a pressione danneggiato o arrugginito. In caso di danni, contattare l'assistenza clienti.

Conservare bene le indicazioni di sicurezza.

6. Rischi residuali

Fare sempre attenzione durante il lavoro e mantenere le altre persone presenti a un distanza di sicurezza rispetto alla propria postazione di lavoro.

Anche se questo elettroutensile viene utilizzato secondo le norme, continuano a sussistere rischi residui.

I rischi residuali possono essere minimizzati se vengono rispettate tutte le "prescrizioni di sicurezza", l' "uso conforme" e le istruzioni per l'uso. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

Pericolo di elettrocuzione in caso di ricorso a collegamenti elettrici non conformi.

Evitare installazioni accidentali della macchina: per introdurre la spina nella presa elettrica non devono essere premuti i tasti di azionamento.

Danni all'udito nel caso in cui non vengano indossate cuffie antirumore adeguate.

Particelle di sporco, polvere etc. possono arrivare negli occhi o sul viso nonostante si indossino occhiali di protezione.

Possibile inalazione di particelle sollevate nell'aria.

Conservate le avvertenze di sicurezza in luogo sicuro.

7. Dati tecnici

Collegamento alla rete 220 -240 V \~ / 50 Hz

Potenza motore W 550 W
Modalità operativa* S1
Numero di giri del compressore	1450 min ^-1
Volumi serbatoio a pressione	24 l
Pressione di funzionamento	ca. 8 bar
Aspirazione teorica 120 l/min
Portata teorica 71 l/min
Grado di protezione IP20
Peso dispositivo ca. 20 kg

Altezza max. (slm) 1000 m
* Modalità operativa S1, funzionamento continuo: Funzionamento continuo a carico costante

I valori di emissione acustica sono stati determinati secondo la direttiva EN ISO 3744.

Indossare una protezione acustica.

L'esposizione al rumore può causare la perdita dell'udito.

⚠ Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB (A), usare degli otoprotettori adeguati.

Livello di pressione acustica** L_pA	60 dB(A)
Livello di potenza acustica*** L_wA	78 dB(A)
Incertezza K_wA/pA	2 dB(A)

** La pressione sonora è il valore effettivamente misurato. Si tratta anche del valore che viene percepito e sentito dall'orecchio.

*** La potenza sonora esprime in Watt l'energia sonora rilevata.

8. Prima della messa in servizio

• Prima di effettuare il collegamento, osservare i dati di rete riportati sulla targhetta.
• Controllare il dispositivo per individuare eventuali danni da trasporto. Segnalare immediatamente eventuali danni alla ditta di trasporto dalla quale il compressore è stato consegnato.
• L'installazione del compressore deve al avvenire in prossimità del consumatore.
• Evitare linee aeree lunghe e linee di alimentazione lunghe (cavo di estensione).
• Assicurarsi che l'aria aspirata sia asciutta e senza polvere.
• Non posizionare il compressore in ambienti umidi o bagnati.
• Il compressore può essere utilizzato solo in un ambiente idoneo (ben ventilato, temperatura ambiente da +5°C a 40°C). Nell'ambiente non devono trovarsi polvere, acidi, fumi, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in ambienti asciutti. Negli ambienti in cui si lavora con spruzzi d'acqua, l'uso non è consentito.
• Il compressore può essere usato solo per breve tempo in ambienti esterni, a condizioni ambientali di asciutto.
• Il compressore deve sempre essere tenuto asciutto e non deve rimanere all'aperto dopo i lavori.

9. Installazione e funzionamento

Attenzione!

Prima della messa in servizio montare completamente il dispositivo!

Per l'installazione è necessario:

- 2 x chiavi fisse 14 mm e 17 mm (non in dotazione)

9.1 Montaggio delle ruote (Fig. 7)

- Inserire il bullone da ruota (e) nella ruota (3). Inserire ora il bullone da ruota (e) nel foro predisposto sul compressore. Spingere la rondella (f) con la rosetta elastica (g) sul bullone e fissare la ruota con il dado esagonale (h).

- Procedere come descritto in precedenza per la seconda ruota (3).

9.2 Montaggio dei piedi di supporto (Fig. 5, 6)

- Spingere la vite a testa esagonale (a) attraverso il piedino (4). Ora inserire il gruppo attraverso il foro predisposto e fissare la vite (a) con rondella (c), rondella elastica (d) e dado (b).

9.3 Montaggio del filtro dell'aria (Fig. 8, Fig. 8.1)

• Prima della messa in funzione del compressore, montare il filtro dell'aria in dotazione (12).
• Fissare il tubo flessibile in dotazione al filtro dell'aria, come rappresentato nell'immagine 8.1.
• Non azionare il compressore senza filtro dell'aria.

9.4 Montaggio del tubo dell'aria compressa

• Nel caso in cui si dovessero eseguire lavori a una grande distanza dal compressore, può essere utilizzato un tubo flessibile per l'aria compressa (non contenuto nella fornitura). Collegare il raccordo filettato del tubo flessibile dell'aria compressa ai relativi giunti rapidi (5 o 11).
• In seguito, collegare il dispositivo ad aria compressa a un giunto rapido del tubo flessibile dell'aria compressa.

9.5 Collegamento alla rete elettrica

• Il compressore è dotato di un cavo di alimentazione con spina con messa terra. Questa può essere collegata a qualsiasi presa con messa a terra da 230V \~ / 50 Hz, con una potenza di 16 A.
• Prima dell'uso, assicurarsi che la tensione di rete corrisponda alla tensione di esercizio e alla potenza del motore indicate sulla targhetta dati.
• Evitare cavi lunghi, nonché prolunghe, avvolgicavo ecc. che possano causare la caduta di tensione e impedire l'avviamento del motore.
• A temperatura inferiore a +5°C l'avvio del motore diventa difficoltà o causa dell'attrito.

9.6 Interruttore On/Off (Fig. 3)

• Per inserire il compressore si deve tirare verso l'alto l'interruttore ON/OFF (8).
• Per disinserirlo, l'interruttore ON/OFF deve essere premuto verso il basso.

9.7 Regolazione della pressione: (Fig. 1, 3)

• Con il regolatore di pressione (7) è possibile impostare la pressione sul manometro (6).
• La pressione impostata può essere rimossa con il giunto rapido (5).

9.8 Impostazione pressostato

• Il pressostato è preimpostato in fabbrica.
  Pressione in ingresso ca. 6 bar Pressione in uscita ca. 8 bar

10. Collegamento elettrico

Il motore elettrico installato è pronto per l'uso. Il collegamento è conforme alle normative VDE e DIN in vigore. Il collegamento di rete usato e le eventuali prolunghe devono soddisfare queste prescrizioni.

Durante i lavori con i dispositivi accessori di spruzzaggio e spray nonché in caso di applicazione provvisoria all'aperto, occorre collegare assolutamente l'apparecchio ad una corrente di intervento di 30 mA tramite un interruttore differenziale.

Cavi elettrici di collegamento danneggiati.

I cavi elettrici sono spesso danneggiati al livello dell'isolamento.

Le cause possono essere:

• Presenza di punti di compressione, quando i cavi di collegamento sono fatti passare attraverso le fessure delle finestre e delle porte.
• I cavi di collegamento sono fissati in modo o in direzione impropria.
• Lesioni nei punti di collegamento dei cavi.
• Problemi di isolamento derivati dalla errata installazione della presa a muro.
• Presenza di fenditure conseguenti all'invecchiamento dell'isolante.

Questi collegamenti elettrici danneggiati non possono essere usati e sono rischiosi per la vita a causa del mancato isolamento.

Controllare regolarmente i cavi elettrici per accertarsi che non siano danneggiati. Accertarsi che durante il controllo il cavo non sia collegato alla rete elettrica. I collegamenti elettrici devono essere conformi alle normative VDE e DIN. Utilizzare esclusivamente cavi di collegamento recanti il contrassegno H05VV-F. L'indicazione della tipologia è riportata sul cavo di collegamento.

Motore a corrente alternata

• La tensione di rete deve essere di 230 V\~
• Le prolunghe devono essere lunghe fino a 25 m e devono avere una sezione di 1,5 mm quadrati.

Gli interventi all'impianto elettrico devono essere effettuati solo da tecnici specializzati in apparecchiature elettriche.

Quando si chiedono informazioni fornire i seguenti dati:

• Tipo di alimentazione del motore
• Dati della piastrina delle specifiche della macchina
• Dati della piastrina delle specifiche del motore

11. Pulizia, manutenzione, conservazione e ordinazione dei pezzi di ricambio

Attenzione!

Prima di ogni intervento di pulizia e manutenzione staccare la presa elettrica. Pericolo di lesioni da sovratensioni!

Attenzione!

Attendere che il dispositivo si sia completamente raffreddato! Pericolo di ustioni!

Attenzione!

Prima di tutti gli interventi di pulizia e manutenzione il dispositivo pressione deve essere depressurizzato! Pericolo di infortuni!

11.1 Pulizia

• Mantenere i dispositivi di sicurezza, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia.
• Consigliamo di pulire l'apparecchio subito dopo ogni utilizzo.
• Pulire il dispositivo strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.
• Pulire regolarmente il dispositivo con un panno umido e del sapone. Non utilizzare detergenti o solventi; questi potrebbero corrodere le parti in plastica dell'apparecchio. Controllate che non penetri acqua all'interno del dispositivo.
• Il tubo flessibile e gli utensili da stampaggio devono essere scollegati prima della pulizia del compressore. Il compressore non deve essere pulito con acqua, solventi o simili.

11.1.1 Pulizia del filtro dell'aria (Fig. 9, Pos. 10)

• Girare il coperchio del filtro dell'aria (12) nella direzione indicata dalla freccia ed estrarlo.
• Rimuovere l'elemento di carta (i) dall'alloggiamento del filtro

- Sbattere il filtro dell'aria (i) e l'alloggiamento del filtro facendo attenzione. Se necessario, aspirare questi componenti e rimontarli nell'ordine inverso.

11.2 Manutenzione del serbatoio di pressione (Fig. 1 + 3)

Attenzione! er garantire una maggiore durata, dopo ogni utilizzo il serbatoio di pressione (2) deve essere scaricato dalla condensa aprendo la vite di scarico (1). Prima di tutto, scaricare la pressione della caldaia attraverso la valvola limitatrice di pressione (14). Aprire la vite di scarico ruotando in senso antiorario (direzione indicata alla base del compressore sulla vite) in modo che l'acqua di condensa venga scaricata dal serbatoio a pressione. Quindi chiudere la vite di scarico (girare in senso orario). Controllare il serbatoio a pressione prima dell'utilizzo per identificare l'eventuale presenza di ruggine e danni.

Il compressore non deve funzionare con un serbatoio a pressione danneggiato o arrugginito. In caso di danni, contattare l'assistenza clienti.

11.3 Valvola di sicurezza

La valvola di sicurezza (13) è regolata sulla massima pressione ammessa del serbatoio di pressione. Non è possibile spostare la valvola di sicurezza oppure rimuovere il dispositivo di collegamento (13.2) tra il dado di scarico (13.1) e la relativa calotta (13.3).

Affinché la valvola di sicurezza funzioni in maniera corretta secondo necessità, questa deve essere azionata ogni 30 ore di servizio, in ogni caso almeno 3 volte all'anno. Ruotare il dado di scarico (13.1) perforato in senso antiorario per aprirlo, quindi tirare manualmente lo stelo della valvola verso l'esterno sopra il dado di scarico (13.1) perforato per aprire lo sfogo della valvola di sicurezza. La valvola a questo punto scarica l'aria in maniera percettibile. Serrare poi nuovamente il dado di scarico in senso orario.

11.4 Conservazione

Stoccare l'apparecchio e i relativi accessori in un luogo buio, asciutto e non soggetto a gelo, non accessibile ai bambini. La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.

Attenzione!

Staccare la spina di alimentazione, scaricare il dispositivo e tutti gli accessori ad aria compressa collegati. Spegnere il compressore in modo che non possa essere usato da persone non autorizzate.

⚠ Attenzione!

Conservare il compressore in un luogo asciutto e inaccessible per l'ambiente non autorizzato. Non inclinare, tenere solo in posizione eretta!

11.4.1 Scarico di sovrappressione

Scaricare l'eccesso di pressione nel compressore spegnendo il compressore e consumare l'aria compressa presente nel serbatoio a pressione, ad es. con uno strumento ad aria compressa al minimo o con una pistola.

11.5 Trasporto

Per il trasporto utilizzare la maniglia di trasporto (9) e spostare in questo modo il compressore.

Fare attenzione a sollevare il compressore per via del suo peso (vedere Dati Tecnici).

Se il compressore viene trasportato con un auto-veicolo, accertarsi che sia bloccato correttamente.

11.6 Ordine di pezzi di ricambio

In caso di ordinazione di pezzi di ricambio è necessario indicare quanto segue:

• Modello dell'apparecchio
• Numero articolo dell'apparecchio
• Numero identificativo dello strumento
• Codice di ricambio del pezzo di ricambio necessario

Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura*: Filtro dell'aria

* non necessariamente compreso tra gli elementi forniti!

Il dispositivo viene fornito in una confezione per evitare danni durante il trasporto. Questa confezione è realizzata con materie prime e può quindi essere riutilizzata o può essere riciclata. Il dispositivo e i suoi accessori sono realizzati con materiali differenti come il metallo e la plastica. Portare i componenti difettosi in luoghi idonei allo smaltimento di rifiuti pericolosi. Chiedere al proprio rivenditore o al proprio Comune di residenza!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi nali. Questo prodotto deve essere consegnato o un apposito centro di raccolta.

Questo può essere eseguito ad es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La gestione impropria di dispositivi usati può ripercuotersi negativamente sull'ambiente e sulla salute umana, a causa di sostanze potenzialmente pericolose spesso contenute negli strumenti elettrici ed elettronici. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

13. Risoluzione dei guasti

Guasto Possibile causa Soluzione
Il compressore non funziona.	Tensione di rete assente. Verificare cavo, spina, fusibile e presa.
	Tensione troppo bassa.	Evitare prolunghe troppo lunghe. Utilizzare cavi con sufficienti sezioni.
	Temperatura esterna troppo bassa.	Non utilizzare con una temperatura esterna inferiore a +5°C.
	Motore surriscaldato	Lasciare raffreddare il motore, se necessario, eliminare la causa del guasto.
Il compressore funziona, ma senza pressione.	Perdita della valvola di non ritorno Sostituire	la valvola di non ritorno.
	Guarnizioni rotte.	Controllare le guarnizioni, far sostituire le guarnizioni rotte in un'officina.
	Perdita della vite di scarico dell'acqua di condensa (1).	Serrare la vite a mano.Controllare la guarnizione sulla vite, se necessario sostituirla.
Il compressore è in funzione, la pressione è indicata sul manometro, tuttavia gli strumenti non funzionano.	I flessibili di collegamento perdono.	Verificare il tubo flessibile e gli utensili, se necessario sostituire.
	Il giunto rapido perde.	Verificare il giunto rapido, se necessario sostituirlo.
	Impostare il regolatore di pressione (7) a una pressione più bassa.	Aprire nuovamente il regolatore di pressione.

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti

non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
