Produkta veids	Kompresors
Zīmols	Scheppach
Modelis	HC24Si
Motora jauda	550 W
Elektroapgāde	220-240 V ~ 50 Hz
Tvertnes tilpums	24 L
Maksimālais darba spiediens	Ap 8 bar
Pildīšanas jauda	120 L/min (teorētiskā) / 71 L/min (efektīvā)
Ierīces svars	Ap 20 kg
Aizsardzības klase	IP20
Akustiskā spiediena līmenis	60 dB(A)
Garantētais akustiskās jaudas līmenis	78 dB(A)
Darba režīms	S1 (nepārtraukts)
Kompresora ātrums	1450 min⁻¹
Ātrie savienotāji	2 (regulēts spiediens un tvertnes spiediens)
Spiediena regulators	Jā, ar manometru
Drošības vārsts	Jā, iestatīts rūpnīcā
Gaisa filtrs	Jā, nomaināms
Kondensāta iztukšošana	Vītņots skrūve zem tvertnes
Apkope	Pēc katras lietošanas iztukšojiet kondensātu; notīriet gaisa filtru; pārbaudiet tvertni
Drošība	Valkājiet dzirdes un elpošanas aizsardzību; nelietojiet lietū; turiet bērniem nepieejamā vietā
Nodiluma daļas	Gaisa filtrs
Atbilstoša lietošana	Sauss un vēdināms iekštelpas; saspiestā gaisa instrumenti līdz 71 L/min

Bieži uzdotie jautājumi - HC24Si SCHEPPACH

Kāds ir Scheppach HC24Si kompresora maksimālais spiediens?

Maksimālais darba spiediens ir aptuveni 8 bar. Spiediena slēdzis izslēdz motoru pie šī spiediena un ieslēdz to atpakaļ pie aptuveni 6 bar.

Kā iztukšot kondensāta ūdeni no tvertnes?

Pēc katras lietošanas izslēdziet kompresoru un atbrīvojiet spiedienu caur drošības vārstu. Pēc tam atveriet vītņoto iztukšošanas skrūvi (zem tvertnes), griežot pretēji pulksteņrādītāja virzienam, lai ūdens pilnībā izplūstu. Aizveriet to, griežot pulksteņrādītāja virzienā.

Kāda veida eļļu izmantot eļļošanai?

Šis kompresors ir bez eļļas (pastāvīga eļļošana). Nav nepieciešama eļļas pievienošana.

Kā noregulēt izejas spiedienu?

Izmantojiet spiediena regulatoru (7) priekšējā panelī. Grieziet to, lai palielinātu vai samazinātu spiedienu, un nolasiet vērtību uz atbilstošā manometra (regulēts spiediens).

Vai es varu izmantot kompresoru ārā?

Jā, bet tikai īslaicīgi sausā laikā. Nepakļaujiet to lietum vai mitrumam. Pēc lietošanas uzglabājiet to sausā vietā iekštelpās.

Ko darīt, ja kompresors neieslēdzas?

Pārbaudiet tīkla spriegumu (220-240 V), barošanas kabeli, kontaktligzdu un drošinātāju. Ja temperatūra ir zemāka par +5°C, motoram var būt grūtības iedarbināties. Izvairieties no pārāk gariem pagarinātājiem, kas izraisa sprieguma kritumus.

Kā apkopt gaisa filtru?

Regulāri tīriet papīra filtra elementu (i), maigi sakratot vai izmantojot zema spiediena saspiestu gaisu. Nemazgājiet to. Ievietojiet to atpakaļ filtra korpusā.

Kāds ir šī kompresora trokšņa līmenis?

Akustiskā spiediena līmenis ir 60 dB(A) un garantētais akustiskās jaudas līmenis ir 78 dB(A). Ieteicams valkāt dzirdes aizsardzību.

Kā pārbaudīt drošības vārstu?

Ik pēc 30 darba stundām (vismaz 3 reizes gadā) atveriet perforēto iztukšošanas uzgriezni (13.1), griežot pretēji pulksteņrādītāja virzienam, pēc tam izvelciet vārsta kātu uz āru. Jums vajadzētu dzirdēt gaisa izplūšanu. Pēc tam aizveriet uzgriezni, griežot pulksteņrādītāja virzienā.

Kādus instrumentus es varu izmantot ar šo kompresoru?

Jūs varat izmantot instrumentus, kas darbojas ar gaisa plūsmu aptuveni 71 L/min, piemēram, sūknēšanas pistoles, gaisa pūtējus, krāsošanas pistoles. Prasīgākiem instrumentiem (slīpmašīna, triecienskrūvgriezis) izmantošana būs ierobežota.

LIETOŠANAS INSTRUKCIJA HC24Si SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādī-jumus!
	Valkājiet respiratoru.
	Lietojiet ausu aizsargus! Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Piesargāties no karstas virsmas.
	Lietošanas instrukcijas!
	Brīdinājums! leslēdzas automātiski.
	leslēdziet ierīci tikai tad, kad vāciņš ir aizvērts
	Nepakļaujiet ierīci lietus iedarbībai. lerīci drīkst novietot, uzglabāt un ekspluatēt tikai tad, ja tiek nodrošināta sausa vide.
	Skaņas spiediena līmeņa dati dB

Satura rādītājs: Lappuse:

1. levads....87
2. lerīces apraksts....87
3. Piegādes komplekts 87
4. Paredzētajam mērķim atbilstoša lietošana....87
5. Drošības norādījumi....88
6. Atlikušie riski....90
7. Tehniskie dati....90
8. Darbības pirms lietošanas sākšanas 90
9. Uzstādīšana un lietošana....91
10. Pieslēgšana elektrotīklam 91
11. Tīrīšana, apkope, glabāšana un rezerves daļu pasūtīšana ..... 92
12. Likvidācija un atkārtota izmantošana 93
13. Traucējumu novēršana....94

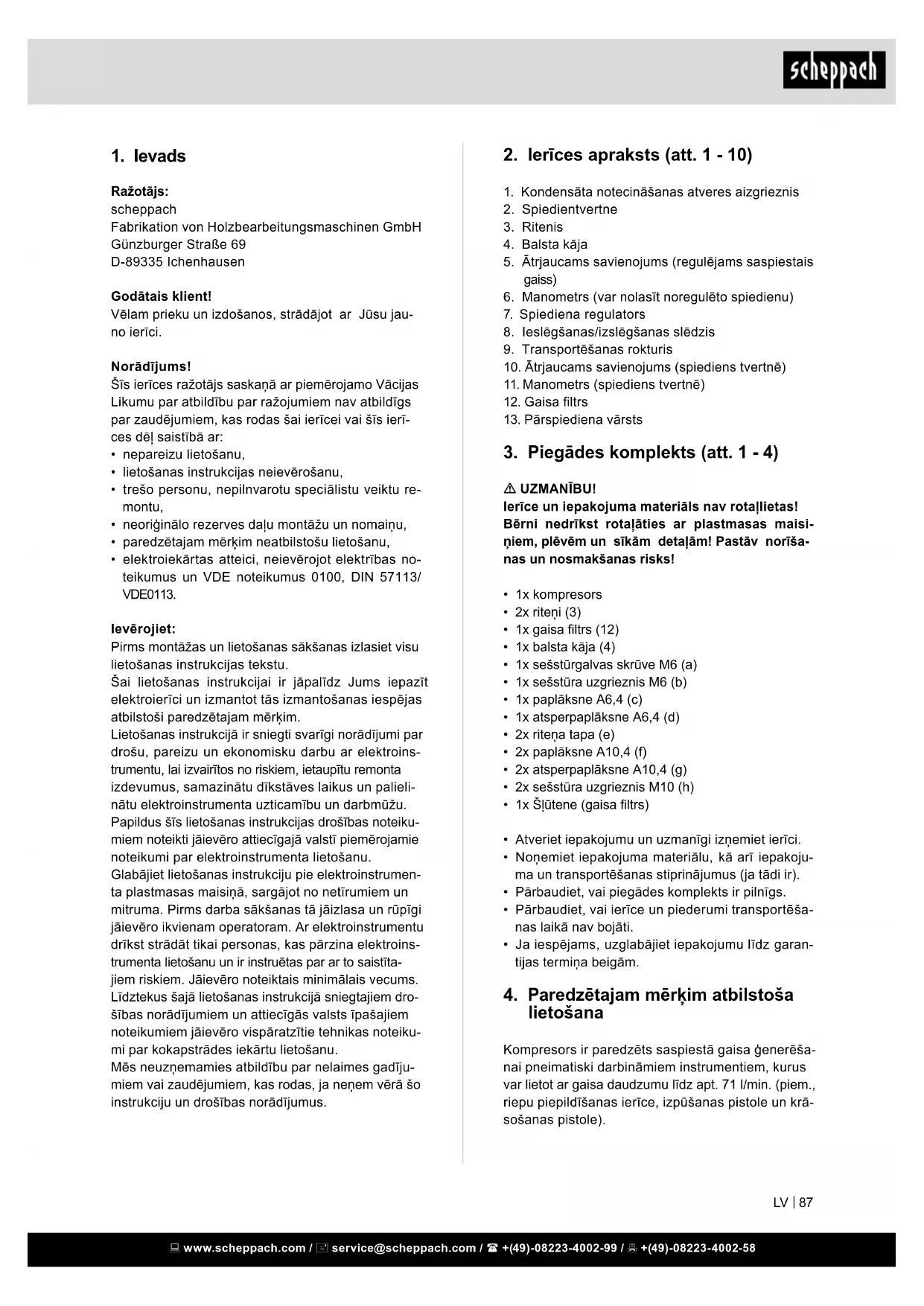

1. levads

Ražotājs:

scheppach

Vēlam prieku un izdošanos, strādājot ar Jūsu jau-no ierīci.

Norādījums!

Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet:

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērkim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palieli-nātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistitājiem riskiem. Jāievēro noteiktais minimālais vecums.

Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (att. 1 - 10)

1. Kondensāta notecināšanas atveres aizgrieznis
2. Spiedientvertne
3. Ritenis
4. Balsta kāja
5. Ātrjaucams savienojums (regulējams saspiestais gaiss)
6. Manometrs (var nolasīt noregulēto spiedienu)
7. Spiediena regulators
8. leslēgšanas/izslēgšanas slēdzis
9. Transportēšanas rokturis
10. Ātrjaucams savienojums (spiediens tvertnē)
11. Manometrs (spiediens tvertnē)
12. Gaisa filtrs
13. Pārspiediena vārsts

3. Piegādes komplekts (att. 1 - 4)

⚠ UZMANĪBU!

lerice un iepakojuma materiāls nav rotałlietas! Bērni nedrīkst rotaļāties ar plastmasas maisi- ņiem, plēvēm un sīkām detaļām! Pastāv norīša- nas un nosmakšanas risks!

• 1x kompresors
• 2x riteni (3)
• 1x gaisa filtrs (12)
• 1x balsta kāja (4)
  • 1x sešstūrgalvas skrūve M6 (a)
  • 1x seštūra uzgrieznis M6 (b)
  • 1x paplāksne A6,4 (c)
  • 1x atsperpaplāksne A6,4 (d)

• 2x ritenā tapa (e)
  • 2x paplāksne A10,4 (f)
  • 2x atsperpaplāksne A10,4 (g)
  • 2x sešstūra uzgrieznis M10 (h)
  • 1x Šlūtene (gaisa filtrs)

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

4. Paredzētajam mērķim atbilstoša lietošana

Kompresors ir paredzēts saspiestā gaisa ĝenerēšanai pneimatiski darbināmiem instrumentiem, kurus var lietot ar gaisa daudzumu līdz apt. 71 l/min. (piem., riepu piepildīšanas ierīce, izpūšanas pistole un krāsošanas pistole).

Sakarā ar ierobežotu gaisa padevi ir nosacīti iespē-jams lietot instrumentus, kuriem nepieciešams Įoti liels gaisa patērinš (piem., orbitālā slīpmašīna, tais-nā slīpmašīna un triecienskrūvgriezis).

Kompresoru drīkst ekspluatēt tikai sausās un labi ventilētās iekštelpās.

lerici drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem uzskatāma par neatbilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēl radušies, ir atbildīgs lietotājs/operators, nevis ražotājs.

Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

⚠ Uzmanībul Lai izsargātos no elektrošoka, savainojumiem un aizdegšanās, lietojot elektroierīces, ṣnemiet vērā turpmāk minētos galvenos drošības norādījumus. Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzglabājiet.

Drošs darbs

1. Uzturiet kārtībā savu darba vietu.
   – Nekārtība darba vietā var izraisīt nelaimes gadījumus.

2. Nemiet vērā apkārtējās vides ietekmi.
   – Sargājiet elektroinstrumentus no lietus.
   – Nelietojiet elektroinstrumentus mitrā vai slapjā vidē. Risks, ko rada elektriskais trieciens!
   – Nodrošiniet labu darba vietas apgaismojumu.
   – Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē.

3. Sargājiet sevi no iespējamā elektrošoka.

– Nepieļaujiet ķermeņa daļu pieskaršanos iezemētiem priekšmetiem (piem., caurulēm, radiatoriem, plītīm, ledusskapjiem).

1. Nelaidiet klāt bērnus!

- Nelaujiet citām personām pieskarties instrumentam un vadam, nelaidiet klāt tās savā darba vietā.

1. Elektroinstrumentus, ko nelietojat, uzglabājiet drošā vietā

– Neizmantotus elektroinstrumentus uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā.

1. Nepārslogojiet elektroinstrumentu.

– Ar norādīto pieļaujamo jaudu varēsiet strādāt labāk un drošāk.

1. Valkājiet piemērotu apgērbu

– Nevalkājiet platu apgērbu vai nelietojiet rotaslietas, ko var satvert ierīces kustīgās detaljas.

– Strādājot ārpus telpām, ieteicams izmantot gu-mijas cimdus un neslīdošus apavus.

– Garus matus nosedziet ar matu tīklinu.

1. Neizmantojiet vadu mērķiem, kuriem tas nav pa-redzēts

– Neizmantojiet vadu, lai atvienotu spraudni no kontaktligzdas. Sargājiet vadu no karstuma, ellas un asām škautnēm.

1. Rūpīgi kopiet instrumentus

– Uzturiet kompresoru tīru, lai darbs veiktos labi un droši.

– levērojiet apkopes noteikumus.

- Regulāri pārbaudiet elektroinstrumenta pieslēguma vadu un bojājumu gadījumā uzticiet to salabot kompetentam speciālistam.

– Regulāri pārbaudiet pagarinātājus un nomainiet tos, ja tie ir bojāti.

1. Nepieļaujiet nejaušu darbības sākšanu

– Pārliecinieties, vai slēdzis, ievietojot spraudni kontaktligzdā, ir izslēgts.

1. Strādājot ārpus telpām, izmantojiet pagarinātājus

– Ārpus telpām lietojiet tikai atļautos pagarinātā-jus ar atbilstīgiem apzīmējumiem.

- Kabelsaivu izmantojiet tikai notitā stāvoklī.

1. Vienmēr esiet uzmanīgs

- Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat kon-centrējies.

1. Pārbaudiet, vai elektroinstruments nav bojāts.

– Pirms elektroinstrumenta turpmākas izmantošanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim.

– Pārbaudiet, vai kustīgās detaļas darbojas nevainojami, neaizķeras un nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību.

– Bojāti aizsargmehānismi un detaļas atbilstoši jāsalabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi.

– Bojāti slēdži jānomaina klientu tehniskās apkalpošanas darbnīcā.

– Neizmantojiet neatbilstīgus vai bojātus pieslēguma vadus.

– Nelietojiet elektroinstrumentus, kuriem nevarieslēgt un izslēgt slēdzi.

1. Elektroinstrumenta remontu uzticiet veikt kvalificētam elektrikim

– Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem. Remontu drīkst veikt tikai kvalificēts elektrikis, turklāt jāizmanto originālās rezerves daļas, citādi ar lietotāju var notikt nelaimes gadījumi

1. levērībai!

- Savai drošībai lietojiet tikai piederumus un papildierīces, kas norādītas lietošanas instrukcijā vai ko ieteicis vai norādījis instrumentu ražotājs. Citu darba instrumentu vai piederumu lietošana, kas atšķiras no lietošanas instrukcijā vai katalogā ieteiktajiem, var radīt personīgu savainošanās risku.

1. Troksnis

– Izmantojot kompresoru, lietojiet ausu aizsargus.

1. Pieslēguma vada nomaiņa

– Ja bojā pieslēguma vadu, ražotājam vai kvalificētam elektrikim tas jānomaina, lai nepieļautu bīstamību. Risks, ko rada elektriskais trieciens

1. Riepu piepildīšana

– Tieši pēc piepildīšanas pārbaudiet spiedienu riepā ar piemērotu manometru, piem., degvielas uzpildes stacijā.

1. Pa celu pārvietojami kompresori lietošanai būv-laukumā

– Uzmaniet, lai visas šlūtenes un armatūra būtu piemērota kompresora maksimāli pieļaujama-jam darba spiedienam.

1. Uzstādīšanas vieta

– Uzstādiet kompresoru tikai uz līdzenas pamatnes.

1. Ir ieteicams, ka padeves šlūtenes, ja spiediens pārsniedz 7 bar, vajadzētu aprīkot ar drošības kabeli, piem., tērauda trosi.

2. Nepieļaujiet spēcīgu slodzi uz cauruļvadu sistēmu, izmantojot elastīgas šlūtenes īscaurules, lai nepieļautu salocījuma vietas.

3. Lietojiet noplūdstrāvas aizsargslēdzi ar 30 mA vai mazāku nostrādes strāvu. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

⚠ BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

PAPILDU DROŠĪBAS NORĀDĪJUMI

levērojiet attiecīgā pneimatiskā instrumenta / pneimatiskās ierīces lietošanas instrukcijas! Papildus jāievēro turpmāk minētās vispārīgās norādes. Drošības norādījumi darbam ar saspiesto gaisu un izpūšanas pistolēm

• levērojiet pietiekamu attālumu līdz produktam — ne mazāk kā 2,50 m — un kompresora ekspluatācijas laikā netuvojieties tam ar pneimatiskiem instrumentiem / pneimatiskām ierīcēm.
• Kompresora sūknis un cauruļvadi darba laikā sasniedz augstas temperatūras. Pieskaršanās rada apdegumus.
• Kompresora iesūktais gaiss jāuztur tīrs no piemaisījumiem, kas kompresora sūknī var radīt ugunsgrēkus vai sprādzienus.
• Atvienojot šlūtenes savienojumu, noturiet ar roku šlūtenes savienojuma detaļu. Tādējādi jūs nepieļausiet savainojumus, ko rada atpakaļ atlecoša šlūtene.
• Strādājot ar pneimatisko pistoli, valkājiet aizsargbrilles un sejas aizsargmasku. Putekļi ir kaitīgi veselībai! Svešķermani un nopūstās daļinas var viegli izraisīt savainojumus.
• Neappūtiet personas ar izpūšanas pistoli vai netī-riet apgērbu uz kermana. Savainošanās risks!

Drošības norādījumi strūklas un izsmidzināšanas papildierīču (piem., krāsotāja pistoles) lietošanai

• Uzpildot izsmidzināšanas papildierīci, novietojiet to pietiekami tālu no kompresora, lai šķidrums nevarētu nonākt saskarē ar kompresoru.
• Nekad neizsmidziniet škidrumu ar izsmidzināšanas palīgierīci (piem., krāsotāja pistoli) kompresora virzienā. Mitrums var radīt elektrības izraisītus apdraudējumus!
• Neizmantojiet lakas vai škīdinātājus, kuru uzliesmošanas temperatūra ir mazāka par 55 °C. Sprādzienbīstamība!
• Nesildiet lakas un škīdinātājus. Sprādzienbīstamība!
• Ja izmanto veselībai kaitīgus šķidrumus, aizsardzībai ir nepieciešamas filtrācijas ierīces (aizsargmaska). levērojiet arī šādu vielu ražotāju sniegto informāciju par aizsardzības pasākumiem.
• Jäievēro uz izmantojamo materiālu ārējā iepakoju-ma piestiprinātā informācija un marķējumi saskaņā ar Noteikumiem par rīkošanos ar bīstamām vielām. Ja nepieciešams, jāveic papildu aizsardzības pasākumi, it īpaši jāvalkā piemērots apģērbs un jālie-to maskas.
• Smidzināšanas procesa laikā, kā arī darba telpā nedrīkst smēkēt. Sprādzienbīstamība! Arī krāsas tvaiki ir viegli aizdedzināmi.
• Nedrīkst būt pieejamas vai nedrīkst lietot uguns vietas, atklātu liesmu vai dzirksteļojošas mašīnas.
• Neuzglabājiet vai nelietojiet ēdienus un dzērienus darba telpā. Krāsas tvaiki ir kaitīgi veselībai.

• Darba telpas apjomam jābūt lielākam par 30 m³, un jābūt nodrošinātai pietiekamai gaisa apmainai smidzināšanas un žāvēšanas laikā.

• Nesmidziniet pret vēju. Izsmidzinot aizdedzināmus vai bīstamus smidzināmos materiālus, principiāli ievērojiet vietējās policijas pārvaldes noteikumus.

• Neizmantojiet kopā ar PVC spiediena šlūteni šādus škīdrumus, piem., lakbenzīnu, butilspirtu un metilēnhlorīdu. Šie škīdrumi sagrauj spiediena šlūteni.
• Darba zonai jābūt nodalītai no kompresora tā, lai tas nevarētu nonākt tiešā saskarē ar darba vielu.

Spiedientvertnu lietošana

• Kurš lieto spiedientvertni, tam tā jāuztur pienācīgā stāvoklī, pienācīgi jālieto, jākontrolē, nekavējoties jāveic nepieciešamie uzturēšanas kārtībā un labošanas darbi un atbilstoši apstākļiem jāveic nepieciešamie drošības pasākumi.
• Uzraudzības iestāde atseviškā gadījumā var dod rīkojumu par nepieciešamajiem kontroles pasāku-miem.
• Nedrikst lietot spiedientvertni, ja tai ir trūkumi, tā apdraud darbiniekus vai trešās personas.
• Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu. Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu tehniskās apkalpošanas darbnīcā.

Uzglabājiet drošības norādījumus drošā vietā.

6. Atlikušie riski

Esiet vienmēr uzmanīgs darba laikā un nelaidiet trešās personas klāt jūsu darba vietai, turot tās drošā attālumā.

Arī tad, ja jūs lietojat šo elektroinstrumentu at-bilstoši noteikumiem, vienmēr saglabājas atlikušie riski.

Atlikušos riskus var minimizēt, ja kopā ievēro "Drošības norādījumus" un "Noteikumiem atbil-stošu lietošanu", kā arī lietošanas instrukciju.

Saistibā ar šī elektroinstrumenta konstrukciju un komplektāciju var rasties šādi riski:

Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēguma vadus.

Nepieļaujiet nejaušu ierīces iedarbināšanos: ievietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustinu.

Dzirdes bojājumi, ja nelieto piemērotus ausu aizsargus.

Netīrumu dalīnas, putekli utt., neskatoties uz aizsargbrillu lietošanu, var ieklūt jūsu acīs vai sejā.

Savirpuloto dalinu ieelpošana.

Uzglabājiet drošības norādījumus drošā vietā.

7. Tehniskie dati

Tikla pieslēgums 220 - 240 V ~ / 50 Hz
Motora jauda 550 W
Darbības režīms* S1
Kompresora apgriezienu skaits	1450 min-1
Spiedientvertnes tilpums 24 l
Darba spiediens apt. 8 bar
Teorēt. iesūkšanas jauda 120 l/min
Teorētiskā jauda 71 l/min
Aizsardzības pakāpe IP20
Ierīces svars apt. 20 kg
Maks. uzstādīšanas	1000 m

* Darba režīms S1, ilgstošas lietošanas režīms: ilgstošas lietošanas režīms ar nemainīgu slodzi

Trokšnu emisijas vērtības bija noteiktas atbilstoši standarta EN ISO 3744 prasībām.

Lietojiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

⚠ Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB (A), lietojiet piemērotus ausu aizsargus.

Skaņas spiediena līmenis** L_pA	60 dB(A)
Skaņas jaudas līmenis*** L_wA	78 dB(A)
Kļūda K_wA/pA	2 dB(A)

** Skañas spiediens ir faktiski izmērītā vērtība. Tā arī ir vērtība, kuru dzirde uztver un sajūt.

*** Skañas jauda attēlo noteikto skañas energiju va- tos.

8. Darbības pirms lietošanas sākšanas

• Pirms pieslēgšanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.
• Pārbaudiet, vai ierīcei nav transportēšanas laikā radušos bojājumu. Nekavējoties ziņojiet par iespē-jamiem bojājumiem transporta uzņēmumam, kurš bija piegādājis kompresoru.
• Kompresora uzstādīšana jāveic patērētāja tuvumā.
• Nedrīkst pieļaut garus gaisa vadus un garas baro- jošās līnijas (pagarinātājus).

• levērojiet, lai būtu sauss iesūkšanas gaiss bez pu-tekliem.

• Neuzstādiet kompresoru mitrā vai slapjā telpā.

• Kompresoru drīkst lietot tikai piemērotās telpās (labi ventilētās, apkārtējā gaisa temperatūra no +5°C līdz 40°C). Telpā nedrīkst atrasties putekļi, skābes, tvaiki, sprāgstošas vai uzliesmojošas gāzes.
• Kompresors ir piemērots lietošanai sausās telpās. Lietošana nav pieļaujama zonās, kurās darbojas ar smidzināmu ūdeni.
• Kompresoru ir atļauts lietot ārpus telpām tikai īslaicīgi, ja ir sausi laikapstākļi.
• Kompresoram vienmēr jābūt sausam, un to nedrīkst pēc darba atstāt ārpus telpām.

9. Uzstādīšana un lietošana

⚠ Uzmanību!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

Montāžai ir nepieciešams:

- 2 x dakšatslēgas 14 mm un 17 mm (nav iekļautas piegādes komplektā)

9.1 Riteņu montāža (7. attēls)

• levietojiet riteņa tapu (e) caur riteni (3). Tagad ievietojiet riteņa tapu (e) caur kompresorā paredzēto caurumu. Uzvirziet paplāksni (f) ar atsperpaplāksni (g) uz tapas un nodrošiniet riteni ar seštūra uzgriezni (h).
• Rīkojieties ar otru riteni (3), kā iepriekš aprakstīts.

9.2 Balsta kājas montāža (5., 6. attēls)

- lebīdiet sešstūrgalvas skrūvi (a) caur balsta kāju (4). Tagad ievietojiet kombināciju caur ievietoto caurumu un nostipriniet skrūvi (a) ar mazgātāju (c), atsperes mazgātāju (d) un uzgriezni (b).

9.3. Gaisa filtra montāža (8. att., 8.1 att.)

• Pirms kompresora lietošanas sākšanas uzstādiet klātpievienoto gaisa filtru (12).
• Nostipriniet komplektā iekļauto šļūteni pie gaisa filtra, kā parādīts 8.1 attēlā.
• Nelietojiet kompresoru bez gaisa filtra.

9.4. Pneimatiskās šlūtenes montāža

- Darbiem lielākā attālumā no kompresora var izmantot pneimatisko šlūteni (nav iekļauta piegādes komplektā). Turklāt pievienojiet pneimatiskās šlūtenes iespraužamo īscaurulīti pie kāda no ātrjau-camajiem savienojumiem (5 vai 11). Pēc tam pie-vienojiet pneimatisko instrumentu pie pneimatiskās šlūtenes ātrjaucamā savienojuma.

9.5 Tīkla pieslēgums

- Kompresors ir aprīkots ar tīkla vadu ar kontaktligzdu ar zemējuma kontaktu. To var pievienot pie jebkuras kontaktligzdas ar zemējuma kontaktu 230 V\~ / 50 Hz, kas ir aprīkota ar 16 A drošinātāju.

• Pirms lietošanas sākšanas uzmaniet, lai tīkla spriegums sakristu ar darba spriegumu un mašīnas jaudu datu plāksnītē.
• Gari barošanas vadi, kā arī pagarinājumi, vada spoles utt. izraisa sprieguma kritumu, un var aiz-kavēt motora palaišanu.
• Zemās temperatūrās, kas mazākas par +5°C, motora palaišana ir apdraudēta stingras gaitas dēļ.

9.6 leslēgšanas/izslēgšanas slēdzis (3. attēls)

• Lai ieslēgtu kompresoru, ieslēgšanas/izslēgšanas slēdzi (8) pavelk uz augšu.
• Lai izslēgtu, ieslēgšanas/izslēgšanas slēdzi nospiež uz leju.

9.7 Spiediena regulēšana (1, 3. attēls)

• Ar spiediena regulatoru (7) var noregulēt spiedienu manometrā (6).
• Noregulēto spiedienu var noņemt uz ātrjaucamā savienojuma (5).

9.8 Spiediena releja regulēšana

- Spiediena relejs ir noregulēts rūpnīcā. leslēgšanas spiediens apt. 6 bar Izslēgšanas spiediens apt. 8 bar

10. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslē- gumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Strādājot ar strūklas un izsmidzināšanas papildierīcēm, kā arī ierīci lietojot ārpus telpām, noteikti jāpieslēdz noplūdstrāvas aizsargslēdzis ar 30 mA vai mazāku nostrādes strāvu.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• lūzuma vietas pieslēguma vada nepareizas nostiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēl;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanās dēl.
  Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H05VV-F.

Tipa nosaukuma uzdruka uz pieslēguma vada ir obligāta.

Mainstrāvas motors

• Elektrotīkla spriegumam jābūt 230 V\~.
• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrātmilimetru škērsgriezumam.

Pieslēgšanu un remontu drīkst veikt tikai kvalificēts elektrikis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
• ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

11. Tīrīšana, apkope, glabāšana un rezerves daļu pasūtīšana

⚠ Uzmanību!

Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem izņemiet elektrotīkla kontaktdakšu! Savainošanās risks, ko rada strāvas impulsi!

⚠ Uzmanību!

Nogaidiet, līdz ierīce ir pilnīgi atdzisusi! Risks gūt apdegumus!

⚠ Uzmanību!

Pirms visiem tīrīšanas un apkopes darbiem ierīce jāatbrīvo no spiediena! Savainošanās risks!

11.1 Tīrīšana

• Uzturiet aizsargierīces, gaisa spraugas un motora korpusu tīru no putekļiem un netīrumiem, cik vien tas ir iespējams.
• lesakām tīrīt ierīci uzreiz pēc katras lietošanas reizes.
• Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• Regulāri tīriet ierīci ar mitru drānu un mazliet škīdro ziepju. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.
• Pirms kompresora tīrīšanas jāatvieno šļūtene un smidzināšanas uzgaļi. Kompresoru nedrīkst tīrīt ar ūdeni, šķīdinātājiem vai tamlīdzīgām vielām.

11.1.1. Gaisa filtra tīrīšana (9., 10. att.)

• Pagrieziet gaisa filtra (12) vāku bultiņas virzienā un nonemiet to.
• Iznemiet papīra ieliktni (i) no filtra korpusa.
• Uzmanīgi izpuriniet papīra ieliktni (i) un filtra korpusu. Vajadzības gadījumā vāciet šos komponentus un no jauna samontējiet tos apgrieztā secībā.

11.2 Spiedientvertnes apkope (1. + 3. attēls)

⚠ Uzmanību! Lai nodrošinātu spiedientvertnes (2) ilgstošu derīgumu, pēc katras lietošanas jānotecina kondensāts, atskrūvējot notecināšanas atveres aizgriezni (1). Vispirms samaziniet spiedienu tvertnē ar pārspiediena vārstu (14). Notecināšanas atveres aizgriezni atskrūvē, griežot pretēji pulksteņrādītāja virzienam (skatoties no kompresora apakšpuses uz aizgriezni), lai varētu pilnīgi notecināt kondensātu no spiedientvertnes. Pēc tam atkal aizskrūvējiet notecināšanas atveres aizgriezni (griežot pulksteņrādītāja virzienā). Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu.

Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni.

Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu tehniskās apkalpošanas darbnīcā.

11.3 Drošības vārsts

Drošības vārsts (13) ir noregulēts atbilstoši maksimāli pieļaujamajam spiedientvertnes spiedienam. Nav pieļaujams pārregulēt drošības vārstu vai noņemt savienojuma aizturi (13.2) starp notecināšanas uzgriezni (13.1) un tā vāciņu (13.3).

Lai drošības värsts vajadzības gadījumā pareizi darbotos, tas ik pēc 30 darba stundām, taču vismaz 3 reizes gadā jāaktivizē.

Atvēršanai grieziet caurumoto notecināšanas uz-griezni (13.1) pretēji pulksteņrādītāja virzienam un tad izvelciet ar roku vārsta kātu uz āru pāri caurumotajam notecināšanas uzgrieznim (13.1), lai atvērtu drošības vārsta izplūdes atveri. Tagad no vārsta dzirdami iz-plūst gaiss. Pēc tam atkal aizgrieziet notecināšanas uzgriezni pulksteņrādītāja virzienā.

11.4 Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir 5-30°C.

⚠ Uzmanību!

Atvienojiet tīkla kontaktdakšu, atgaisojiet ierīci un visus pievienotos pneimatiskos instrumentus. Novietojiet kompresoru tā, lai to nevarētu sākt lietot nepiederošas personas.

⚠ Uzmanību!

Uzglabājiet kompresoru tikai sausā un nepiederošām personām nepieejamā vietā. Nesagāziet, uzglabājiet tikai stāvus pozīcijā!

11.4.1 Pārspiediena izlaišana

Izlaidiet pārspiedienu no kompresora, izslēdzot kompresoru un patērējot vēl spiedientvertnē esošo saspiesto gaisu, piem., ar pneimatisko instrumentu tukšgaitā vai ar izpūšanas pistoli.

11.5 Transportēšana

Transportēšanai izmantojiet transportēšanas rokturi (9) un pārvietojiet ar to kompresoru.

Paceļot kompresoru, ievērojiet tā svaru (sk. tehniskos raksturlielumus).

Transportējot kompresoru automobilos, nodrošiniet labu kravas stiprināšanu.

11.6 Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu, vajadzētu norādīt šādu informāciju:

• lerīces tips
• lerīces preces numurs
• lerīces identifikācijas numurs
• Nepieciešamās rezerves daļas numurs

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Dilstošas detaļas*: Gaisa filtrs

* Nav noteikti jäbüt piegādes komplektā!

12. Likvidācija un atkārtota izmantošana

lerīce atrodas iepakojumā, lai izvairītos no bojāju-miem transportēšanas laikā. lepakojums ir izejma-teriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē.

lerīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietējiem likumiem, nedrīkst utilizēt kopā ar

mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā.

To var izdarīt, piem., atdodot to atpakaļ tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Nelietpratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā pašvaldībā, atkritumu utilizācijas sabiedriskajā organizācijā, pilnvarotajā iestādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā.

13. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Kompresors nedar-bojas.	Tīkla spriegums nav pieejams.	Pārbaudiet vadu, tīkla kontaktdakšu, drošinātā-ju un kontaktdakšu.
	Tīkla spriegums pārāk zems.	Nepieļaujiet pārāk garus pagarinātājus. Iz-mantojiet pagarinātājus ar pietiekamu dzīslu škērsgriezumu.
	Ārējā temperatūra pārāk zema.	Nelietojiet, ja ārējā temperatūra ir zemāka par +5°C.
	Motors pārkarsis.	Laujiet motoram atdzist, ja nepieciešams, no-vērsiet pārkaršanas cēloni.
Kompresors darbojas, taču nav spiediena.	Nehermētisks pretvārsts Nomainiet pretvārstu.
	Sabojāti blīvējumi.	Pārbaudiet blīvējumus, uzticiet nomainīt sabo-jātus blīvējumus specializētā darbnīcā.
	Nehermētisks kondensāta notecināšanas atveres aizgrieznis (1).	Ar roku pievelciet aizgriezni. Pārbaudiet, ja ne-pieciešams, nomainiet blīvējumu uz aizgriežņa.
Kompresors darbojas, spiedienu parāda ma-nometrā, taču instru-menti nedarbojas.	Nehermētiski šlūteņu savienojumi.	Pārbaudiet, ja nepieciešams, nomainiet pneima-tisko šlūteni un instrumentus.
	Nehermētisks ātrjaucams savienojums.	Pārbaudiet, ja nepieciešams, nomainiet ātrjau-camo savienojumu.
	Ar spiediena regulatoru (7) noregulēts pārāk mazs spiediens.	Vairāk atskrūvējiet spiediena regulatoru.

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīdīzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pirēcjs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves dalu, kas iespeļams kluvusi nelietojama bojātu materiālu vai ražošanas

defektu dēl šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gādījumā, ja mums ir garantija no spiegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
