KÄYTTÖOHJE HC24Si SCHEPPACH

Kompressori Käännös alkuperäisestä käyttöohjeesta

• 1x kuuskantpolt M6 (a)

• 2x kuuskantmutter M10 (h)

• 1x spyruokliniai žiedai A6,4 (d)

Laitteessa olevien symbolien selitys Ennen käyttöönottoa lue käyttöohje ja turvallisuusohjeet ja noudata niitä! Käytä hengityssuojainta. Käytä suojalaseja! Melu voi aiheuttaa kuulovamman. Varoitus! Kuuma pinta! Varo jännite! Varo automaattista käynnistymistä Ota laite käyttöön vain suojuksen ollessa suljettuna Älä altista konetta sateelle. Laitteen saa sijoittaa ja sitä saa käyttää ja varastoida vain kuivissa ympäristöolosuhteissa.

Sisällysluettelo: Sivu:

4. Määräystenmukainen käyttö ..................................................... 107

11. Puhdistus, huolto, varastointi ja varaosien tilaaminen ............... 112

12. Hävittäminen ja kierrätys ........................................................... 113

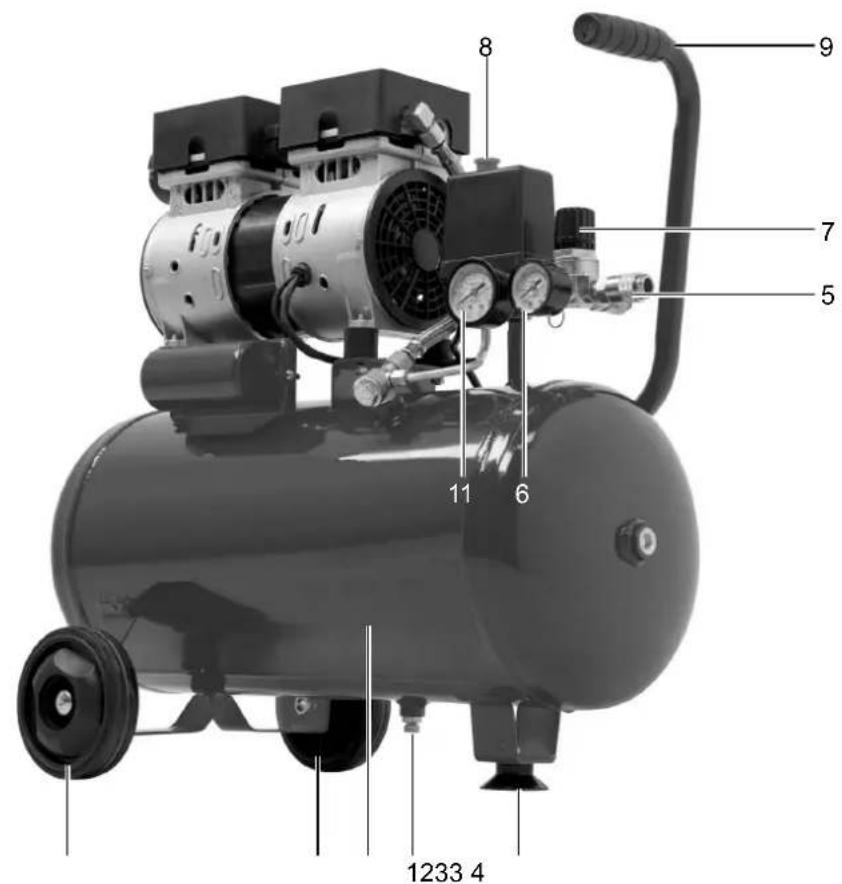

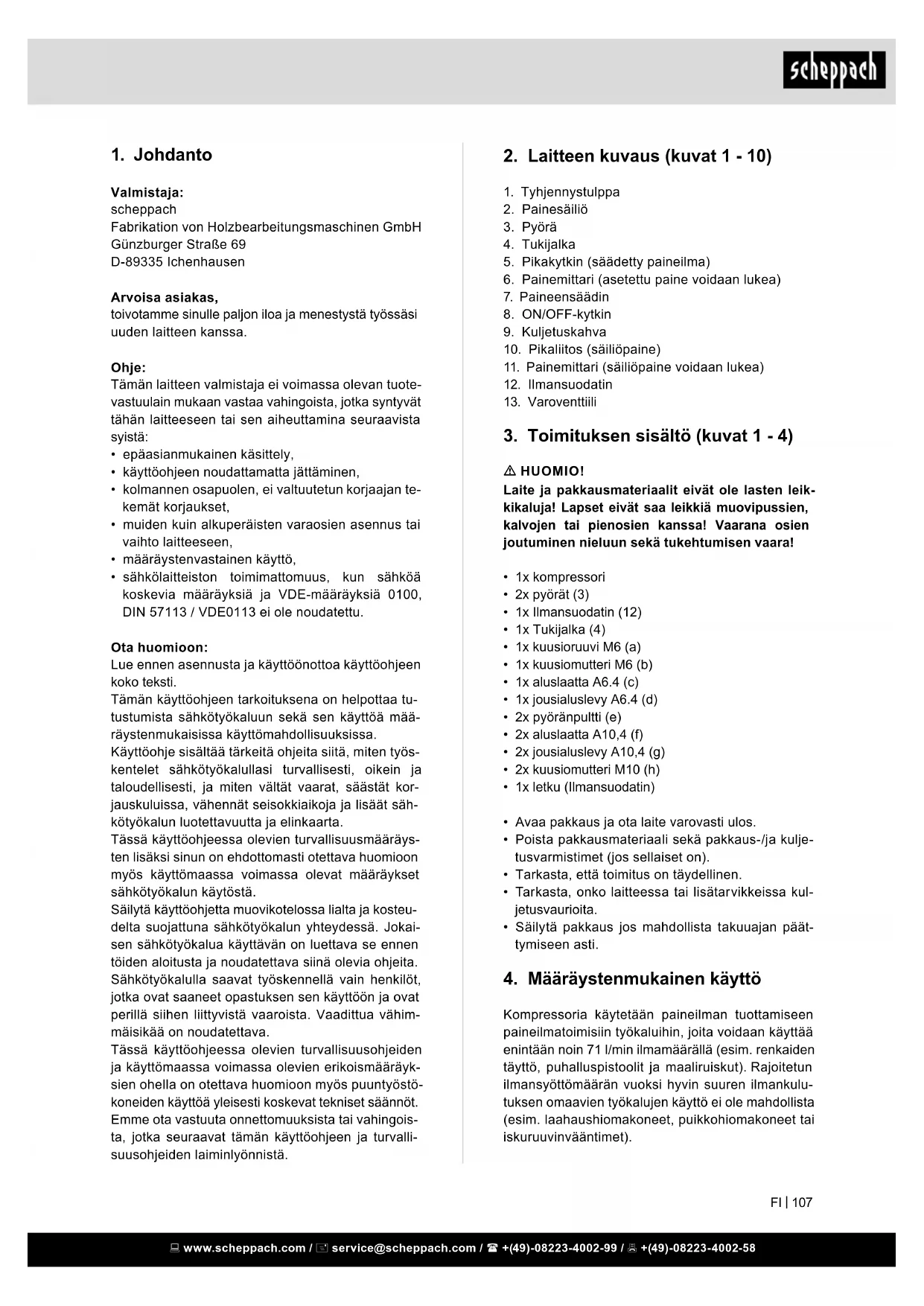

2. Laitteen kuvaus (kuvat 1 - 10)

5. Pikakytkin (säädetty paineilma)

10. Pikaliitos (säiliöpaine)

11. Painemittari (säiliöpaine voidaan lukea)

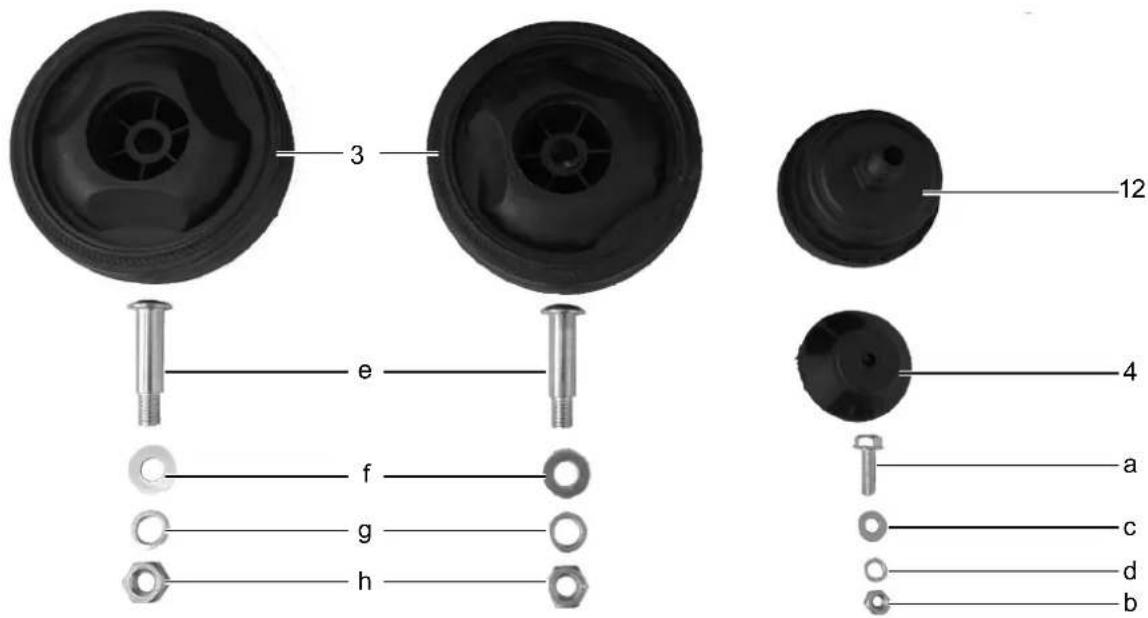

3. Toimituksen sisältö (kuvat 1 - 4)

m HUOMIO! Laite ja pakkausmateriaalit eivät ole lasten leik- kikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun sekä tukehtumisen vaara!

• 1x Ilmansuodatin (12)

• 1x kuusioruuvi M6 (a)

• 1x kuusiomutteri M6 (b)

• 1x aluslaatta A6.4 (c)

• 2x aluslaatta A10,4 (f)

• 2x jousialuslevy A10,4 (g)

• 2x kuusiomutteri M10 (h)

• 1x letku (Ilmansuodatin)

• Avaa pakkaus ja ota laite varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus-/ja kulje- tusvarmistimet (jos sellaiset on).

• Tarkasta, että toimitus on täydellinen.

• Tarkasta, onko laitteessa tai lisätarvikkeissa kul- jetusvaurioita.

• Säilytä pakkaus jos mahdollista takuuajan päät- tymiseen asti.

4. Määräystenmukainen käyttö

Kompressoria käytetään paineilman tuottamiseen paineilmatoimisiin työkaluihin, joita voidaan käyttää enintään noin 71 l/min ilmamäärällä (esim. renkaiden täyttö, puhalluspistoolit ja maaliruiskut). Rajoitetun ilmansyöttömäärän vuoksi hyvin suuren ilmankulu- tuksen omaavien työkalujen käyttö ei ole mahdollista (esim. laahaushiomakoneet, puikkohiomakoneet tai iskuruuvinvääntimet).

Valmistaja: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Arvoisa asiakas, toivotamme sinulle paljon iloa ja menestystä työssäsi uuden laitteen kanssa. Ohje: Tämän laitteen valmistaja ei voimassa olevan tuote- vastuulain mukaan vastaa vahingoista, jotka syntyvät tähän laitteeseen tai sen aiheuttamina seuraavista syistä:

• epäasianmukainen käsittely,

• käyttöohjeen noudattamatta jättäminen,

• kolmannen osapuolen, ei valtuutetun korjaajan te- kemät korjaukset,

• muiden kuin alkuperäisten varaosien asennus tai vaihto laitteeseen,

• määräystenvastainen käyttö,

• sähkölaitteiston toimimattomuus, kun sähköä koskevia määräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei ole noudatettu. Ota huomioon: Lue ennen asennusta ja käyttöönottoa käyttöohjeen koko teksti. Tämän käyttöohjeen tarkoituksena on helpottaa tu- tustumista sähkötyökaluun sekä sen käyttöä mää- räystenmukaisissa käyttömahdollisuuksissa. Käyttöohje sisältää tärkeitä ohjeita siitä, miten työs- kentelet sähkötyökalullasi turvallisesti, oikein ja taloudellisesti, ja miten vältät vaarat, säästät kor- jauskuluissa, vähennät seisokkiaikoja ja lisäät säh- kötyökalun luotettavuutta ja elinkaarta. Tässä käyttöohjeessa olevien turvallisuusmääräys- ten lisäksi sinun on ehdottomasti otettava huomioon myös käyttömaassa voimassa olevat määräykset sähkötyökalun käytöstä. Säilytä käyttöohjetta muovikotelossa lialta ja kosteu- delta suojattuna sähkötyökalun yhteydessä. Jokai- sen sähkötyökalua käyttävän on luettava se ennen töiden aloitusta ja noudatettava siinä olevia ohjeita. Sähkötyökalulla saavat työskennellä vain henkilöt, jotka ovat saaneet opastuksen sen käyttöön ja ovat perillä siihen liittyvistä vaaroista. Vaadittua vähim- mäisikää on noudatettava. Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaassa voimassa olevien erikoismääräyk- sien ohella on otettava huomioon myös puuntyöstö- koneiden käyttöä yleisesti koskevat tekniset säännöt. Emme ota vastuuta onnettomuuksista tai vahingois- ta, jotka seuraavat tämän käyttöohjeen ja turvalli- suusohjeiden laiminlyönnistä. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

8. Älä käytä johtoa mihinkään muuhun kuin mihin se

on tarkoitettu – Älä käytä johtoa pistokkeen vetämiseen irti pis- torasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

9. Pidä työkaluistasi hyvää huolta

– Voidaksesi työskennellä hyvin ja turvallisesti pidä kompressori puhtaana. – Noudata huoltomääräyksiä. – Tarkasta sähkötyökalun liitosjohto säännölli- sesti, ja jos se on vaurioitunut, vaihdatuta se hyväksytyllä sähköasentajalla. – Tarkasta jatkojohdot säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet.

10. Irrota pistoke pistorasiasta

– Kun et käytä sähkötyökalua, ennen huoltoa ja työkaluja.

11. Vältä tahaton käynnistyminen

– Varmista, että kytkin on pois päältä, kun liität pistokkeen pistorasiaan.

12. Käytä ulkokäyttöön tarkoitettua jatkojohtoa

– Käytä ulkona vain ulkokäyttöön hyväksyttyä ja vastaavasti merkittyä jatkojohtoa. – Käytä johtokelaa vain, kun se on kelattu auki.

13. Ole koko ajan tarkkaavainen

– Ole tarkkaavainen sen kanssa, mitä teet. Aloita työt keskittyneesti. Älä käytä sähkötyökalua, jos tunnet olosi hajamieliseksi.

14. Tarkasta, onko sähkötyökalussa mahdollisesti

vaurioita – Ennen kuin sähkötyökalua käytetään uudelleen, on suojalaitteiden ja lievästi vahingoittuneiden osien moitteeton ja määräystenmukainen toi- minta tarkastettava huolellisesti. – Tarkasta, että liikkuvat osat toimivat jumittumat- ta ja etteivät osat ole vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettä- vä kaikki ehdot, jotta sähkötyökalun moitteeton toiminta on varmistettu. – Hyväksytyn ammattikorjaamon on korjattava tai vaihdettava vaurioituneet suojalaitteet ja osat määräysten mukaisesti, mikäli käyttöohjeessa ei ole muuta mainittu. – Vaurioituneet kytkimet on annettava asiakas- palvelun korjaamon vaihdettavaksi. – Älä käytä vääränlaisia tai vahingoittuneita lii- tosjohtoja. – Älä käytä sähkötyökalua, jossa kytkintä ei voi kytkeä päälle eikä pois päältä.

15. Anna sähköalan ammattilaisen korjata sähkötyö-

kalusi – Tämä sähkötyökalu vastaa asiaankuuluvia tur- vallisuusmääräyksiä. Korjaukset saa tehdä vain sähköalan ammattilainen, jolloin hänen tulee käyttää alkuperäisvaraosia; muussa tapaukses- sa käyttäjälle saattaa aiheutua onnettomuuksia. Konetta saa käyttää vain määräystenmukaiseen käyttöön. Mikään sen ylittävä käyttö ei ole määräys- tenmukaista käyttöä. Näin syntyvistä vahingoista ja loukkaantumisista vastaa käyttäjä itse, ei valmistaja. Kompressoria saa käyttää vain kuivissa ja hyvin tuu- letetuissa sisätiloissa. Ota huomioon, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, käsityöammatin harjoittami- seen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, kä- sityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

m Huomio! Sähkötyökalujen käytössä on sähköis- kulta ja loukkaantumis- ja palovaaralta suojautumi- sen vuoksi otettava huomioon seuraavat olennaiset turvatoimenpiteet. Lue kaikki nämä ohjeet ennen kuin käytät tätä sähkötyökalua, ja säilytä turvalli- suusohjeet varmassa paikassa. Turvallinen työskentely

1. Pidä työalueesi järjestyksessä

– Työalueella vallitseva epäjärjestys voi johtaa onnettomuuksiin.

2. Ota huomioon ympäristön vaikutukset

– Älä altista sähkötyökaluja sateelle. – Älä käytä sähkötyökaluja kosteassa tai märässä ympäristössä. Sähköiskun vaara! – Huolehdi työalueen hyvästä valaistuksesta. – Älä käytä sähkötyökaluja paikoissa, joissa on palo- tai räjähdysvaara.

3. Suojaudu sähköiskulta

– Vältä kehon kosketusta maadoitettuihin osiin (esim. putket, lämpöä säteilevät laitteet, sähkö- liedet, kylmälaitteet).

4. Pidä lapset loitolla!

– Älä anna muiden henkilöiden koskea työkaluun tai sen johtoon, ohjaa heidät pois työalueeltasi.

5. Säilytä sähkötyökaluja, jotka eivät ole käytössä,

turvallisesti – Kun sähkötyökalu ei ole käytössä, tulee sitä säilyttää lasten ulottumattomissa kuivassa ja suljetussa paikassa korkealle sijoitettuna.

6. Älä ylikuormita sähkötyökaluasi

– Työskentelet paremmin ja turvallisemmin ilmoi- tetulla tehoalueella.

7. Käytä sopivaa vaatetusta

– Älä pidä ylläsi liian väljiä vaatteita tai koruja, jotka voivat tarttua liikkuviin osiin. – Ulkona työskenneltäessä on suositeltavaa käyt- tää kumikäsineitä ja luistamattomia jalkineita. – Jos sinulla on pitkät hiukset, käytä hiusverkkoa. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Kompressorin imemä ilma on pidettävä puhtaana muista aineista, jotka kompressoripumpussa saat- taisivat johtaa tulipaloon tai räjähdyksiin.

• Kun irrotat letkun kytkentää pidä kädellä kiinni let- kun kytkentäkappaleesta. Näin vältät takaisinpäin pongahtavan letkun aiheuttamat loukkaantumiset.

• Käytä suojalaseja ja hengityksensuojanaamaria työskennellessäsi paineilmapistoolin kanssa. Pö- lyt ovat terveydelle haitallisia! Sirut ja pois puhal- letut osat voivat aiheuttaa tapaturmia.

• Älä puhalla puhalluspistoolilla ihmisiä kohden tai puhdista sillä päällä olevia vaatteita. Loukkaantu- misvaara! Ruiskutus- ja sumutuslisälaitteiden (esim. maali- ruiskut) käyttöä koskevat turvallisuusohjeet

• Pidä ruiskutuslisälaite loitolla kompressorista täy- tön aikana, jotta nestettä ei pääse kompressoriin.

• Älä koskaan ruiskuta ruiskutuslisälaitteilla (esim. maaliruiskut) kompressoria kohti. Kosteus voi ai- heuttaa sähkövirtaan liittyviä vaaroja!

• Älä käsittele maaleja tai liuotinaineita, joiden lei- mahduspiste on alle 55 °C. Räjähdysvaara!

• Älä lämmitä maaleja tai liuotinaineita. Räjähdys- vaara!

• Terveydelle haitallisia nesteitä käsiteltäessä on käytettävä suojana suodatinlaitteita (hengityssuo- jaimia). Ota huomioon myös tällaisten aineiden val- mistajan ilmoittamat tiedot suojatoimenpiteistä.

• Käsiteltävien materiaalien pakkauksissa olevat tie- dot ja vaarallisten aineiden merkinnät on otettava huomioon. Tarvittaessa on huolehdittava lisäsuoja- toimenpiteistä, erityisesti käytettävä sopivaa vaate- tusta ja hengityssuojainta.

• Tupakointi on kielletty ruiskutuksen aikana sekä myös huoneessa, jossa käsitellään maaleja tai liuo- tinaineita. Räjähdysvaara! Maalihöyryt ovat myös herkästi syttyviä.

• Paikalla ei saa olla tulisijoja tai avonaista valoläh- dettä eikä kipinöitä tuottavia koneita saa käyttää.

• Älä säilytä äläkä nauti ruokia tai juomia työtilassa. Maalihöyryt ovat terveydelle haitallisia.

• Työtilan on oltava suurempi kuin 30 m³ ja ruiskutuk- sen ja kuivumisen aikana on ilmanvaihdon oltava riittävää.

• Älä ruiskuta tuulta vasten. Huomioi syttyvien tai vaarallisten aineiden ruiskutuksessa aina paikalli- sen poliisiviranomaisen määräykset.

• Älä käsittele PVC-paineletkun yhteydessä sellaisia aineita kuten testibensiini, butyylialkoholi tai me- tyleenikloridi. Nämä aineet hajottavat paineletkun.

• Työalueen on oltava erotettuna kompressorista, jotta se ei voi altistua työaineelle.

– Oman turvallisuutesi takia käytä vain sellaisia lisätarvikkeita ja lisälaitteita, jotka on mainittu käyttöohjeessa tai joita valmistaja suosittelee tai joista se on ilmoittanut. Muunlaisten kuin käyttöohjeessa tai luettelossa suositeltujen käyttötyökalujen tai lisätarvikkeiden käyttö voi merkitä loukkaantumisvaaraa.

– Käytä kompressorin käytössä kuulosuojaimia.

18. Liitosjohdon vaihtaminen

– Jos liitosjohto on vahingoittunut, on vaarojen välttämiseksi valmistajan tai sähköalan ammat- tilaisen vaihdettava se. Sähköiskun vaara.

19. Renkaiden täyttö

– Tarkasta renkaiden paine heti niiden täyttä- misen jälkeen sopivalla painemittarilla, esim. huoltoasemalla.

20. Ajettavat kompressorit työmaakäytössä

– Varmista, että kaikki letkut ja liittimet soveltuvat kompressorin suurimmalle sallitulle työpaineel- le.

– Sijoita kompressori vain tasaiselle alustalle.

22. Syöttöletkut on suositeltavaa varustaa turvakaap-

elilla (esim. teräsvaijeri), jos paine on yli 7 baaria.

23. Vältä voimakasta kuormitusta johtojärjestelmässä

siten, että käytät joustavia letkuliitäntöjä taittokoh- tien estämiseksi.

24. Käytä vikavirtasuojakytkintä, jonka laukaisuvirta

on enintään 30 mA. Vikavirtasuojakytkimen käyt- tö vähentää sähköiskun vaaraa. m VAROITUS! Tämä sähkötyökalu tuottaa käytön- aikana sähkömagneettisen kentän. Tämä kenttä voi määrätyissä olosuhteissa heikentää aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavan tai jopa kuolemaan johtavan loukkaantumi- sen vaaran välttämiseksi suosittelemme henkilöitä, joilla on lääketieteellinen implantti, neuvottelemaan lääkärinsä ja implantin valmistajan kanssa, ennen kuin. LISÄTURVAOHJEET Huomioi kyseisten paineilmatyökalujen / paineil- malisälaitteiden käyttöohjeet! Lisäksi on huomioi- tava seuraavat yleiset ohjeet. Turvallisuusohjeet työskenneltäessä paineilman ja puhalluspistoolien kanssa

• Varmista riittävä etäisyys tuotteeseen, jonka on oltava vähintään 2,50 m, ja pidä paineilmatyökalut / paineilmalisälaitteet käytön aikana loitolla komp- ressorista.

• Kompressoripumppu ja johdot tulevat käytössä hyvin kuumiksi. Niihin koskeminen aiheuttaa pa- lohaavoja. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Käyttöpaine ca. 8 Bar Teoreettinen Imuteho 120 l/min Teoreettinen antoteho 71 l/min Kotelointiluokka IP20 Laitteen paino ca. 20 kg Suurin asennuskorkeus (merenpinnan yläpuolella) 1000 m

• Käyttötapa S1, jatkuva käyttö: Jatkuva käyttö jatku- valla kuormituksella Meluarvot on määritetty standardin EN ISO 3744 mukaisesti. Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovaurion. m Varoitus: Melulla voi olla vakavia vaikutuksia ter- veyteesi. Jos koneen aiheuttama melu on yli 85 dB (A), täytyy käyttää sopivia kuulosuojaimia. Äänenpainetaso** L

60 dB(A) Äänitehotaso*** L

78 dB(A) Epävarmuus K wA/pA 2 dB(A) ** Äänenpaine on tosiasiallinen mitattu arvo. Se on myös arvo, jonka kuulo toteaa ja vastaanottaa. *** Ääniteho ilmaisee määritetyn äänienergian wat- teina.

8. Ennen käyttöönottoa

• Varmista ennen liitäntää, että tyyppikilven tiedot vastaavat verkkovirran tietoja.

• Tarkasta, onko laitteessa mahdollisesti kuljetus- vaurioita. Ilmoita mahdollisista vaurioista heti kulje- tusyritykselle, joka hoiti kompressorin toimituksen.

• Kompressori on sijoitettava paineilmaa tarvitsevan laitteen lähelle.

• Pitkiä vapaasti kulkevia johtoja ja pitkiä tulojohtoja (jatkojohtoja) on vältettävä.

• Varmista, että imuilma on kuivaa ja pölytöntä.

• Älä sijoita kompressoria kosteaan tai märkään ti- laan.

• Kompressoria saa käyttää vain sopivissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C - 40°C) Tässä tilassa ei saa olla pölyä, happoja, höyryjä eikä räjähtäviä tai syttyviä kaasuja.

• Kompressori soveltuu käytettäväksi kuivissa tilois- sa. Käyttö ei ole sallittua alueilla, joissa työsken- nellään roiskeveden kanssa.

• Kompressoria saa käyttää ulkona vain lyhytaikai- sesti, kuivissa ympäristöolosuhteissa.

• Kompressori on pidettävä aina kuivana eikä sitä saa jättää töiden jälkeen ulos. Painesäiliöiden Käyttö

• Sen, jonka käytössä on painesäiliö, on pidettä- vä se asianmukaisessa kunnossa, käytettävä ja valvottava sitä asianmukaisesti, huolehdittava vii- pymättä tarvittavista kunnossapito- ja kunnostus- töistä ja olosuhteiden niin vaatiessa huolehdittava tarvittavista turvatoimenpiteistä.

• Valvontaviranomainen voi yksittäistapauksessa järjestää tarvittavat valvontatoimenpiteet.

• Painesäiliötä ei saa käyttää, jos siinä on puutteita, jotka vaarantavat sen käyttäjän tai ulkopuolisten turvallisuuden.

• Tarkasta aina ennen kuin painesäiliötä käytetään, ettei siinä ole ruostetta eikä vaurioita. Kompres- soria ei saa käyttää vaurioituneen tai ruosteisen painesäiliön kanssa. Jos havaitset vauriota, ota yhteyttä asiakaspalvelun korjaamoon.

Ole tarkkaavainen työskentelyn aikana ja pyydä mui- ta henkilöitä pysymään turvallisen välimatkan pääs- sä. Vaikka tätä sähkötyökalua käytetään määräys- tenmukaisesti, jäljelle jää aina jäännösriskejä. Jäännösriskit voidaan minimoida noudattamal- la käyttöohjeiden lisäksi kohdissa ”Turvallisuus- ohjeet” ja ”Määräystenmukainen käyttö” olevia ohjeita. Seuraavia vaaroja voi esiintyä tämän sähkötyö- kalun mallin ja version yhteydessä: Sähkövirran aiheuttama vaara terveydelle, jos käy- tetään epäasianmukaisia virtajohtoja. Vältä koneen käynnistymistä vahingossa: liitettäessä pistoketta pistorasiaan ei käyttöpainiketta saa pai- naa. Kuulovammat, jos ei käytetä sopivaa kuulosuojainta. Likahiukkaset, pöly, jne. voivat suojalaseista huoli- matta päästä silmiisi tai kasvoihin. Ilmaan puhaltuneiden hiukkasten hengittäminen. Säilytä turvallisuusohjeita hyvin.

Verkkoliitäntä 220 - 240 V ~ / 50 Hz Moottorin teho 550 W Käyttötapa* S1 Kompressorin käyntinopeus 1450 min

• Pois kytkentä suoritetaan painamalla päälle/ pois-kytkin alas.

9.7 Paineasetus: (kuva 1, 3)

• Paineensäätimestä (7) säädetään paine painemit- tariin (6).

• Säädetty paine voidaan ottaa pikakytkimestä ( Ku- va 5).

9.8 Painekytkimen asetus

• Painekytkin (2) on säädetty tehtaalla. Päälle kytkennän paine n. 6 bar Pois kytkennän paina n. 8 bar

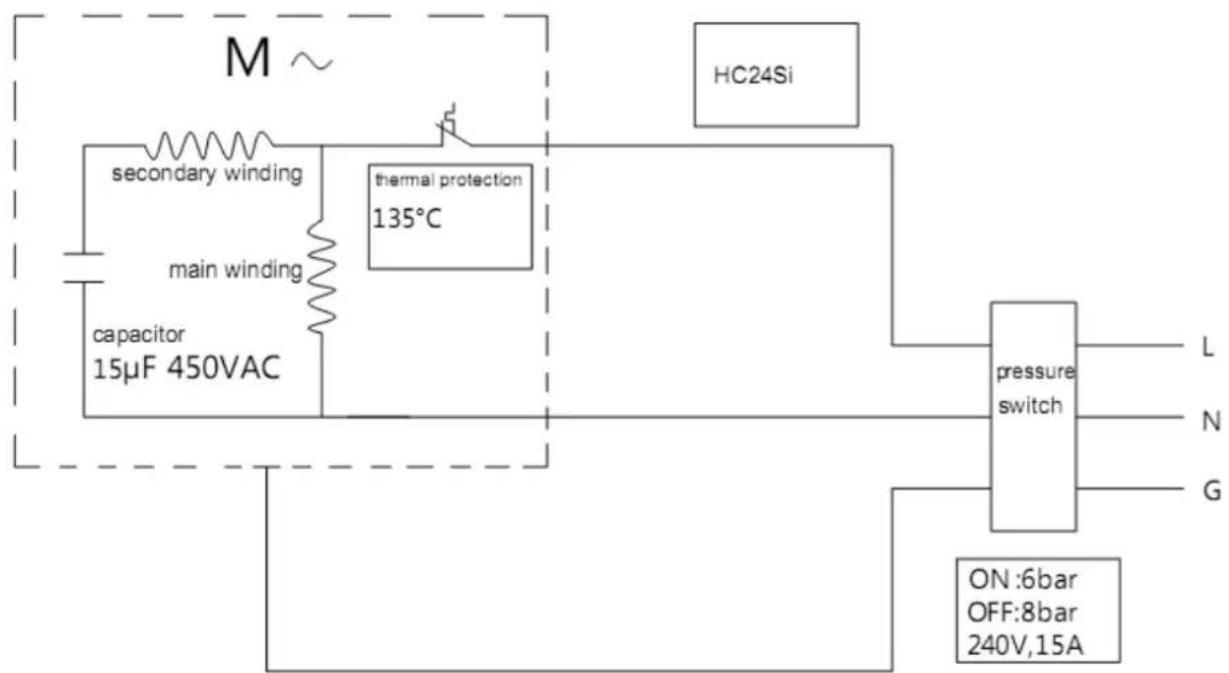

Asennettu sähkömoottori on liitetty käyttöval- miiksi. Liitäntä vastaa asiaankuuluvia VDE- ja DIN-määräyksiä. Asiakkaan tekemän virtaliitän- nän sekä käytetyn jatkojohdon täytyy vastata näitä määräyksiä. Kun työskennellään ruiskutus- ja sumutuslisälaitteilla ja kun laitetta käytetään lyhytaikaisesti ulkona, laite on ehdottomasti liitettävä sellaisen vikavirtasuojakyt- kimen kautta, jonka laukaisuvirta on enintään 30 mA. Viallinen sähköliitosjohto Sähkön liitosjohtoihin syntyy usein eristysvaurioita. Syynä siihen voi olla:

• Painalluskohdat, kun liitosjohdot viedään ikkunan tai ovenraon läpi.

• Taittumiskohdat, kun liitosjohto kiinnitetään tai oh- jataan epäasianmukaisesti.

• Leikkaantumiskohdat, kun liitosjohdon yli ajetaan.

• Eristysvauriot vedettäessä johto seinäpistorasias- ta.

• Eristeen vanhenemisesta johtuvat halkeamat. Tällaisia viallisia sähköliitosjohtoja ei saa käyttää, sil- lä ne ovat eristysvaurioiden takia hengenvaarallisia. Tarkasta sähkön liitosjohdot säännöllisesti vaurioi- den varalta. Varmista, että liitosjohto ei tarkastuksen aikana ole kiinni virtaverkossa. Sähkön liitosjohtojen on vastattava asiaankuuluvia VDE- ja DIN-määräyksiä. Käytä vain liitosjohtoja, joissa on merkintä H 07 RN. Tyyppimerkintä on pakollinen liitosjohdossa. Vaihtovirtamoottori

• Verkkojännitteen on oltava 230 V~ .

• Jatkojohtojen, joiden pituus on alle 25 m, läpimitan on oltava 1,5 neliömillimetriä. Sähkövarusteiden liitännän ja korjaukset saa tehdä vain sähköasentaja.

9. Rakenne ja käyttö

m Huomio! Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöön! Asennuksessa tarvitaan:

• 2 kita-avainta 14 mm ja 17mm (eivät sisälly toimi- tukseen)

9.1 Pyörien asennus (kuva 7)

• Aseta pyöränpultti (e) pyörän (3) läpi. Aseta pyö- ränpultti (e) kompressorissa sitä varten olevan reiän läpi. Työnnä aluslaatta (f) jousialuslevyn (g) kanssa pultin päälle ja varmista pyörä kuusiomut- terilla (h).

• Menettele toisen pyörän (3) osalta yllä kuvatulla tavalla.

9.2 Tukijalan asennus (kuva 5,6)

• Työnnä kuusioruuvi (a) tukijalan (4) läpi. Laita yh- distelmä sitten sitä varten olevan reiän läpi ja var- mista ruuvi (a) aluslaatalla (c), jousialuslevyllä (d) ja mutterilla (b).

9.3 Ilmansuodattimen asennus (kuva 8, kuva 8.1)

• Asenna oheinen ilmansuodatin (12) ennen komp- ressorin käyttöönottoa.

• Kiinnitä mukana toimitettu letku ilmansuodattimeen kuvan 8.1 mukaisesti.

• Älä käytä kompressoria ilman ilmansuodatinta.

9.4 Paineilmaletkun asennus

• Kauempana kompressorista tapahtuviin töihin voi- daan käyttää paineilmaletkua (ei sisälly toimituk- seen). Liitä sitä varten paineilmaletkun pistonippa yhteen pikaliittimistä (5 tai 11). Liitä sen jälkeen paineilmatyökalu paineilmaletkun pikaliittimeen.

• Kompressori on varustettu suojakosketinpistok- keellisella virtajohdolla. Se voidaan liittää jokai- seen suojakosketinpistorasiaan 230V ~ 50 Hz, joka on suojattu 16 A -sulakkeella.

• Varmista ennen käyttöönottoa, että verkkojännite vastaa tyyppikilvessä ilmoitettua käyttöjännitettä ja koneen tehoa.

• Pitkät tulojohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitteen laskun ja voivat estää moot- torin käynnistymisen.

• Alhaisissa lämpötiloissa, jotka ovat alle +5°C, moottorin käynnistyminen vaarantuu raskasliik- keisyyden vuoksi.

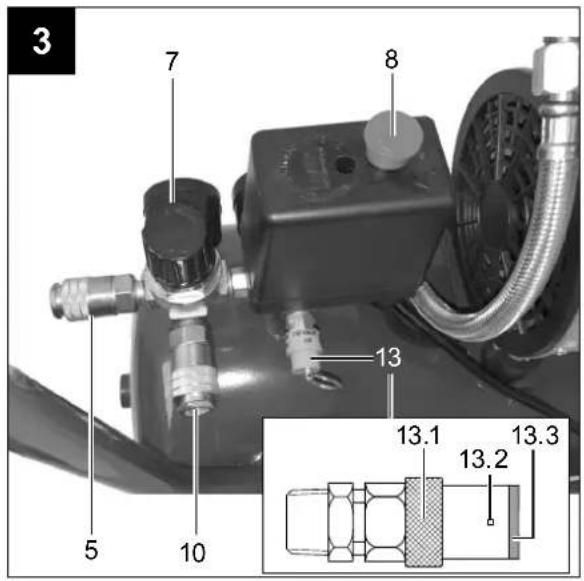

9.6 Päälle-/ pois-kytkin (kuva 3)

• Kompressori kytketään päälle vetämällä päälle/ pois-kytkin (8) ylös. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Kompressoria ei saa käyttää vaurioituneen tai ruos- teisen painesäiliön kanssa. Jos havaitset vauriota, ota yhteyttä asiakaspalvelun korjaamoon.

11.3 Varoventtiili (kuva 3)

Varoventtiili (13) on säädetty painesäiliön korkeim- paan sallittuun paineeseen. Varoventtiilin asetusta ei saa muuttaa eikä tyhjennysmutterin (13.1) ja sen kor- kin (13.3) välissä olevaa liitoksen varmistusta (13.2) saa poistaa. Jotta varoventtiili toimii tarvittaessa oikein, täytyy si- tä käyttää 30 käyttötunnin välein, kuitenkin vähintään 3 kuukauden välein. Avaa rei’itetty tyhjennysmutteri (17.1) kiertämällä sitä vastapäivään ja vedä venttii- lin kara kädellä rei’itetyn tyhjennysmutterin (17.1) yli ulos avataksesi varoventtiilin purkuaukon. Ilma pois- tuu nyt venttiilistä kuuluvasti. Kierrä tyhjennysmutteri sen jälkeen uudelleen myötäpäivään kiinni.

Säilytä laitetta ja sen lisätarvikkeita pimeässä, kuivassa ja jäätymättömässä paikassa, jonne lapsilla ei ole pääsyä. Optimaalinen varastointilämpötila on 5 - 30˚C. m Huomio! Irrota virtapistoke, poista ilma laitteesta ja kaikista siihen liitetyistä paineilmatyökaluista. Aseta komp- ressori niin, ettei kukaan voi luvattomasti ottaa sitä käyttöön. m Huomio! Säilytä kompressoria vain kuivassa ja asiattomilta suljetussa paikassa. Älä kallista, säilytä vain seiso- vana!

11.4.1 Ylipaineen poistaminen

Poista ylipaine kompressorista siten, että kytket kompressorin pois päältä ja kulutat painesäiliössä vielä olevan paineilman esim. paineilmatyökalun käy- dessä joutokäynnillä tai puhalluspistoolilla.

Käytä kuljetukseen kuljetuskahvaa (9) ja siirrä komp- ressoria sen avulla. Huomioi kompressoria nostaessasi sen paino (katso Tekniset tiedot). Huolehdi hyvästä kuormankiinnityksestä kompresso- ria moottoriajoneuvoissa kuljetettaessa.

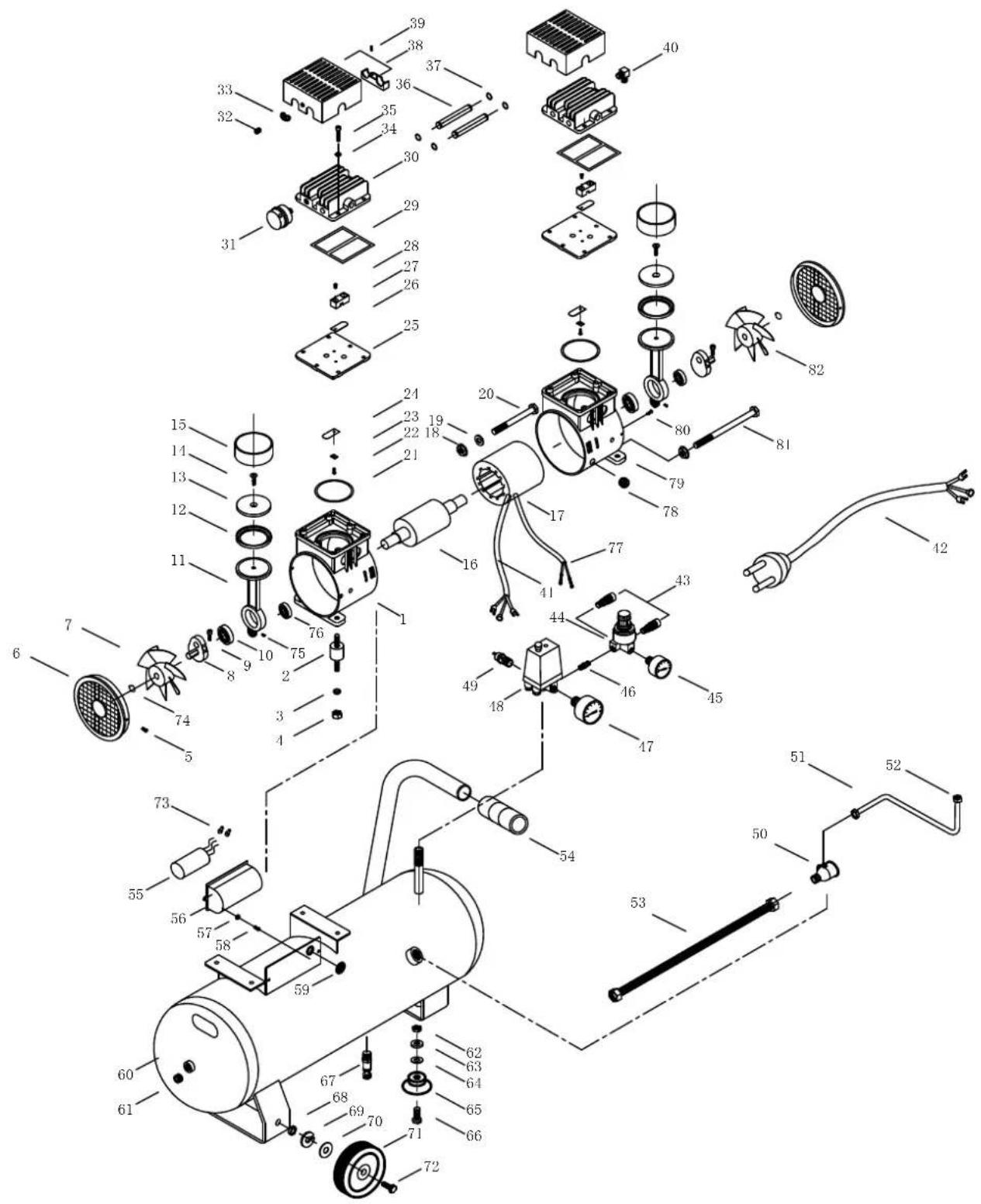

11.6 Varaosien tilaaminen

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

• Laitteen tuotenumero

• Laitteen tunnistenumero

• Tarvittavan varaosan varaosanumero Ilmoita kyselyissä seuraavat tiedot:

• koneen tyyppikilven tiedot

• moottorin tyyppikilven tiedot

11. Puhdistus, huolto, varastointi ja

varaosien tilaaminen mHuomio! Vedä virtapistoke irti aina ennen puhdistus- ja huoltotöiden suorittamista! Loukkaantumisvaa- ra virtaiskuissa! m Huomio! Odota, kunnes laite on jäähtynyt täydellisesti! Palo- haavojen vaara! m Huomio! Laitteesta on poistettava paine aina ennen puhdis- tus- ja huoltotöiden aloittamista! Loukkaantumisvaa- ra!

• Pidä laite niin pölyttömänä ja puhtaana kuin vain mahdollista.

• Suosittelemme, että laite puhdistetaan heti jokai- sen käyttökerran jälkeen.

• Hankaa laite puhtaalla liinalla tai puhalla se pai- neilmalla alhaisella paineella puhtaaksi.

• Puhdista laite säännöllisesti kostealla liinalla ja vä- häisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muo- viosia. Pidä huoli siitä, ettei laitteen sisäosiin pää- se vettä.

• Letku ja ruiskutustyökalut on irrotettava kompres- sorista ennen puhdistusta. Kompressoria ei saa puhdistaa vedellä, liuotinaineilla tms.

11.1.1 Ilmansuodattimen puhdistus (kuva 9, 10)

• Kierrä ilmansuodattimen (12) kantta nuolen suun- taan ja ota se pois.

• Ota paperipanos (i) pois suodatinkotelosta

• Koputtele paperipanos (i) ja suodatinkotelo varo- vasti puhtaaksi. Imuroi nämä osat tarvittaessa ja asenna käännetyssä järjestyksessä.

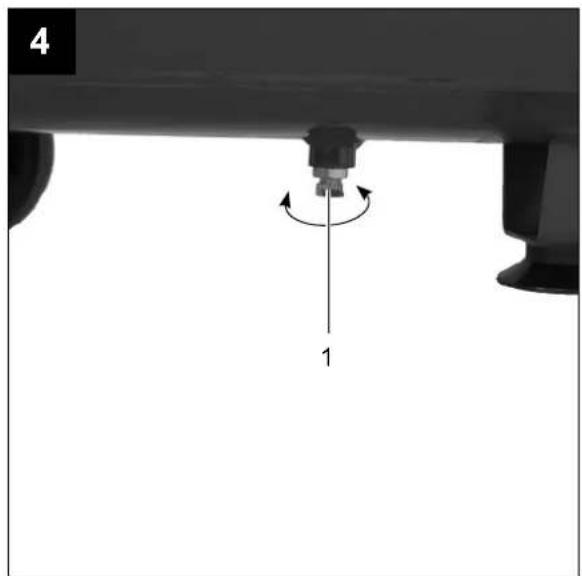

11.2 Painesäiliön huolto (kuva 1 + 3)

m Huomio! Jotta painesäiliö (2) kestäisi käytössä pitkään, on kondensaatiovesi poistettava jokaisen käyttökerran jälkeen avaamalla tyhjennysruuvi (1). Pura ensin säiliöpaine (14). Tyhjennysruuvi avataan kiertämällä vastapäivään (katsoen kompressorin alapuolelta kohti ruuvia), jotta kondensaatiovesi voi valua kokonaan pois painesäiliöstä. Sulje tyhjennys- ruuvi sen jälkeen uudelleen (kierrä myötäpäivään). Tarkasta aina ennen kuin painesäiliötä käytetään, ettei siinä ole ruostetta eikä vaurioita www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58

Tuote on toimitettava asianmukaiseen keräyspis- teeseen. Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toimittamalla tuote valtuutettuun keräyspisteeseen sähkö- ja elektroniik- kalaitteiden jälleenkäsittelyä varten. Epäasianmu- kaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympäristölle ja ihmisten ter- veydelle sähkö- ja elektroniikkalaitteiden usein si- sältämien mahdollisten vaarallisten aineiden vuoksi. Lisäksi tuotteen asianmukainen hävitys edesauttaa luonnollisten resurssien tehokasta hyödyntämistä. Tietoja vanhojen laitteiden keräyspisteistä saat kun- tasi hallinnosta, julkisoikeudellisesta jätehuollosta, valtuutetusta sähkö- ja elektroniikkalaitteiden hävi- tyspisteestä tai jätelaitokselta. Asiakaspalvelutiedot Huomaa, että seuraaviin tämän tuotteen osiin koh- distuu käytöstä johtuvaa, luonnollista kulumista, ja että seuraavia osia tarvitaan käyttömateriaaleina. Kuluvat osat*: Ilmansuodatin

• ei välttämättä kuulu toimitukseen!

12. Hävittäminen ja kierrätys

Laite on pakkauksessa kuljetusvaurioiden ehkäise- miseksi. Tämä pakkaus on raaka-ainetta ja siten uudelleen käytettävissä tai se voidaan viedä kier- rätykseen. Laite ja sen lisätarvikkeet koostuvat eri materiaaleis- ta, kuten esim. metallista ja muovista. Vie vialliset ra- kenneosat erikoisjätteen keräykseen. Kysy lisätietoja alan erikoisliikkeestä tai kunnanvirastosta Vanhat laitteet eivät kuuluu kotitalousjätteeseen! Tämä symboli osoittaa, ettei tuotetta saa hä- vittää kotitalousjätteen seassa sähkö- ja elekt- roniikkalaitteiden hävittämistä koskevan direk- tiivin (2012/19/EU) ja kansallisten lakien mukaisesti.

13. Häiriöiden poistaminen

Häiriö Mahdolliset syyt Korjauskeinot Kompressori ei käy. Sähköjännitettä ei ole. Tarkasta johto, virtapistoke, sulake ja pisto- rasia. Sähköjännite liian vähäistä. Vältä liian pitkiä jatkojohtoja. Käytä jatkojohtoa, jonka säieläpimitta on riittävä. Ulkolämpötila liian alhainen. Älä käytä alle +5° C ulkolämpötilassa. Moottori ylikuumennut. Anna moottorin jäähtyä ja tarvittaessa korjaa ylikuumenemisen syy. Kompressori käy, mut- ta painetta ei ole. Varoventtiili vuotaa Vaihda varoventtiili. Tiivisteet rikki. Tarkasta tiivisteet, anna alan huoltoliikkeen vaihtaa rikkinäiset tiivisteet. Kondensaatioveden tyhjennysruuvi (1) vuotaa. Kiristä ruuvi käsin. Tarkasta ruuvin tiiviste, vaihda tarvittaessa. Kompressori käy, paine näkyy painemit- tarissa, mutta työkalut eivät käynnisty. Letkuliitokset vuotavat. Tarkasta paineilmaletku ja työkalut, tarvittaessa vaihda. Pikakytkin vuotaa. Tarkasta pikakytkin, tarvittaessa vaihda. Paineensäätimestä (7) säädetty liian vähäi- nen paine. Käännä paineensäädintä enemmän auki. www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58 114 www.scheppach.com / [e-mail] / +(49)-08223-4002-99 / +(49)-08223-4002-58
