HC24Si - Kompresorius SCHEPPACH - Nemokama naudojimo instrukcija

Produkto tipas	Kompresorius
Prekės ženklas	Scheppach
Modelis	HC24Si
Variklio galia	550 W
Elektros maitinimas	220-240 V ~ 50 Hz
Bako tūris	24 L
Maks. darbinis slėgis	Maždaug 8 bar
Pripildymo talpa	120 L/min (teorinė) / 71 L/min (efektyvi)
Prietaiso svoris	Maždaug 20 kg
Apsaugos klasė	IP20
Akustinio slėgio lygis	60 dB(A)
Garantuotas akustinės galios lygis	78 dB(A)
Darbo režimas	S1 (nepertraukiamas)
Kompresoriaus sūkiai	1450 min⁻¹
Greitieji jungtys	2 (nustatytas slėgis ir bako slėgis)
Slėgio reguliatorius	Taip, su manometru
Saugos vožtuvas	Taip, sureguliuota gamykloje
Oro filtras	Taip, keičiamas
Kondensato išleidimas	Sraigtinis varžtas po baku
Priežiūra	Po kiekvieno naudojimo išleisti kondensatą; išvalyti oro filtrą; patikrinti baką
Saugumas	Dėvėti klausos ir kvėpavimo apsaugą; nenaudoti lyjant; laikyti vaikams nepasiekiamoje vietoje
Dėvimos dalys	Oro filtras
Tinkamas naudojimas	Sausa ir vėdinama patalpa; suspausto oro įrankiai iki 71 L/min

Dažnai užduodami klausimai - HC24Si SCHEPPACH

Koks yra maksimalus Scheppach HC24Si kompresoriaus slėgis?

Maksimalus darbinis slėgis yra maždaug 8 bar. Slėgio jungiklis išjungia variklį esant šiam slėgiui ir vėl įjungia maždaug ties 6 bar.

Kaip išleisti kondensato vandenį iš bako?

Po kiekvieno naudojimo išjunkite kompresorių ir išleiskite slėgį per saugos vožtuvą. Tada atsukite sraigtinį išleidimo varžtą (po baku) sukdami prieš laikrodžio rodyklę, kad vanduo visiškai ištekėtų. Užsukite jį sukdami pagal laikrodžio rodyklę.

Kokį alyvos tipą naudoti tepimui?

Šis kompresorius yra be alyvos (nuolatinis tepimas). Alyvos pilti nereikia.

Kaip nustatyti išėjimo slėgį?

Naudokite slėgio reguliatorių (7) priekiniame skydelyje. Sukite jį, kad padidintumėte arba sumažintumėte slėgį, ir nuskaitykite vertę atitinkamame manometre (nustatytas slėgis).

Ar galiu naudoti kompresorių lauke?

Taip, bet tik trumpai esant sausam orui. Nelaikykite jo lietuje ar drėgmėje. Po naudojimo laikykite jį sausoje vietoje ir patalpose.

Ką daryti, jei kompresorius neužsiveda?

Patikrinkite tinklo įtampą (220-240 V), maitinimo laidą, kištuką ir saugiklį. Jei temperatūra žemesnė nei +5°C, varikliui gali būti sunku užvesti. Venkite per ilgų pratęstuvų, kurie sukelia įtampos kritimus.

Kaip prižiūrėti oro filtrą?

Reguliariai valykite popierinį filtro elementą (i) švelniai jį papurtydami arba naudodami žemo slėgio suslėgtą orą. Neplaukite jo. Įstatykite atgal į filtro korpusą.

Koks yra šio kompresoriaus garso lygis?

Akustinio slėgio lygis yra 60 dB(A), o garantuotas akustinės galios lygis yra 78 dB(A). Rekomenduojama dėvėti klausos apsaugą.

Kaip išbandyti saugos vožtuvą?

Kas 30 darbo valandų (bent 3 kartus per metus) atsukite perforuotą išleidimo veržlę (13.1) sukdami prieš laikrodžio rodyklę, tada patraukite vožtuvo strypą į išorę. Turėtumėte išgirsti išeinantį orą. Tada užsukite veržlę sukdami pagal laikrodžio rodyklę.

Kokius įrankius galiu naudoti su šiuo kompresoriumi?

Galite naudoti įrankius, veikiančius su maždaug 71 L/min oro srautu, pvz., pripūtimo pistoletus, pūstuvus, dažymo pistoletus. Didesnio suvartojimo įrankiams (šlifuokliui, smūginiam suktuvui) naudojimas bus ribotas.

NAUDOJIMO INSTRUKCIJA HC24Si SCHEPPACH

Simbolių ant įrenginio aiškinimas

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Naudokite kvėpavimo apsaugą.
	Naudokite klausos apsaugą! Dėl triukšmo galima prarasti klausą.
	Saugokitės karšto paviršiaus.
	Naudojimo instrukcijos!
	Įspėjimas ! Įsijungia automatiškai.
	Įjunkite įrenginį tik uždarytą dangtį
	Saugokite mašiną nuo lietaus. įrenginį leidžiama laikyti ir eksploatuoti tik sausose aplinkos sąlygose.
	Garso slėgio lygio duomenys dB

Turinys:

1. lžanga....77
2. Irenginio aprašymas....77
3. Komplektacija....77
4. Naudojimas pagal paskirti....77
5. Saugos nurodymai 78
6. Liekamosios rizikos 80
7. Techniniai duomenys....80
8. Prieš pradedant eksploatuoti....81
9. Montavimas ir valdymas....81
10. Elektros prijungimas....81
11. Valymas, techninė priežiūra, laikymas ir a tsarginių dalių užsakymas....82
12. Utilizavimas ir pakartotinis atgavimas 83
13. Sutrikimų šalinimas 84

Puslapis:

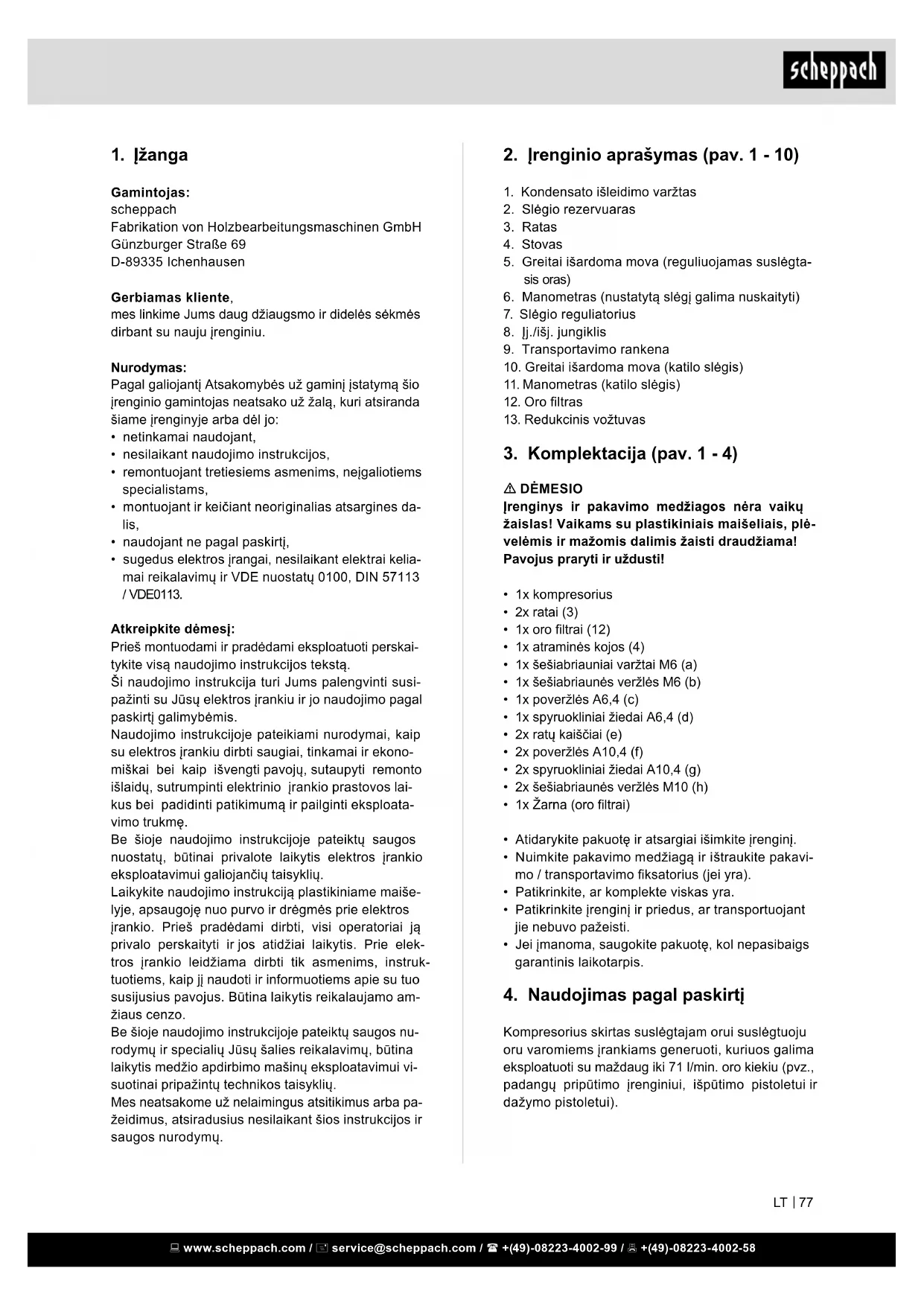

1. lžanga

Gamintojas:

scheppach

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nurodymas:

Pagal galiojanti Atsakomybės už gamini įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirti,
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskai-tykite visą naudojimo instrukcijos tekstą.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektros įrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti elektrinio įrankio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektros įrankio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie elektros įrankio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektros įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nu-rodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (pav. 1 - 10)

1. Kondensato išleidimo varžtas
2. Slégio rezervuaras
3. Ratas
4. Stovas
5. Greitai išardoma mova (reguliuojamas suslėgta- sis oras)
6. Manometras (nustatytą slėgį galima nuskaityti)
7. Slégio reguliatorius
8. lj./išj. jungiklis
9. Transportavimo rankena
10. Greitai išardoma mova (katilo slėgis)
11. Manometras (katilo slègis)
12. Oro filtras
13. Redukcinis vožtuvas

3. Komplektacija (pav. 1 - 4)

⚠ DÊMESIO

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis žaisti draudžiama! Pavojus praryti ir uždusti!

• 1x kompresorius
• 2x ratai (3)
• 1x oro filtrai (12)
  • 1x atraminês kojos (4)
  • 1x šešiabriauniai varžtai M6 (a)
  • 1x šešiabriaunės veržlės M6 (b)
  • 1x poveržlés A6,4 (c)
  • 1x spyruokliniai žiedai A6,4 (d)
  • 2x ratų kaiščiai (e)
• 2x poveržlės A10,4 (f)
  • 2x spyruokliniai žiedai A10,4 (g)
  • 2x šešiabriaunės veržlės M10 (h)
  • 1x Žarna (oro filtrai)

- Atidarykite pakuotę ir atsargiai išimkite jrenginį.

- Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).

• Patikrinkite, ar komplekte viskas yra.

- Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.

- Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

4. Naudojimas pagal paskirti

Kompresorius skirtas suslėgtajam orui suslėgtuoju oru varomiems įrankiams generuoti, kuriuos galima eksploatuoti su maždaug iki 71 l/min. oro kiekiu (pvz., padangų pripūtimo įrenginiui, išpūtimo pistoletui ir dažymo pistoletui).

Dėl riboto tiekiamo oro kiekio sąlyginai galima eksploatuoti įrankius, kurie pasižymi labai didelėmis oro sąnaudomis (pvz., vibracinę šlifavimo mašiną, tiesiąją šlifavimo mašiną ir smūginis atsuktuvą).

Kompresorių leidžiama eksploatuoti tik sausose ir gerai vėdinamose vidaus patalpose.

Irenginj leidžiama eksploatuoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už dėl to patirtą žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne ga-mintojas.

Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Saugos nurodymai

⚠ Dèmesiol Naudojant elektrinius įrankius, norint apsisaugoti nuo elektros smūgio, pavjoaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami šį elektrinį įrankį, perskaitykite visus šiuos nurodymus ir laikykite saugos nurodymus saugioje vietoje.

Saugus darbas

1. Palaikykite savo darbo zonoje tvarką
   – Dėl netvarkos darbo zonoje gali įvykti nelaimin-gų atsitikimų.

2. Atsižvelkite į aplinkos poveikį
   – Saugokite elektrinius jrankius nuo lietaus.
   – Nenaudokite elektrinių įrankių drėgnoje arba šlapioje aplinkoje. Pavojus dėl elektros smūgių! – Pasirūpinkite geru darbo zonos apšvietimu.
   – Nenaudokite elektrinių įrankių ten, kur kyla gaisro arba sprogimo pavojus.

3. Apsisaugokite nuo elektros smūgio.

– Stenkitės nesiliesti prie įžemintų dalių (pvz., vamzdžių, radiatorių, elektrinių viryklių, šaldymo aparatų).

1. Vaikai turi laikytis atstumo!

– Neleiskite kitiems asmenims lietis prie jrankio arba kabelio, laikykite juos toliau nuo darbo zonos.

1. Laikykite nenaudoamus elektrinius įrankius saugioje vietoje.

– Nenaudoamus elektrinius įrankius reikėtų padėti į sausą, aukščiau esančią arba rakinamą vietą vaikams nepasiekiamoje vietoje.

1. Neperkraukite elektrinio jrankio.

– Nurodytame galios diapazone dirbsite geriau ir saugiau.

1. Vilkėkite tinkamus drabužius.

– Nevilkėkite plačių drabužių arba papuošalų, kuriuos galėtų pagriebti judančios dalys.
– Dirbant lauke, rekomenduojama mūvėti gumines pirštines ir avėti neslidžiais batais.
– Ant ilgų plaukų užsidėkite plaukų tinklelj.

1. Nenaudokite kabelio tam neskirtiems tikslams – Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

2. Kruopščiai prižiūrėkite savo įrankius.

– Jūsų kompresorius turi būti švarus, kad būtų galima dirbti gerai ir saugiai.
– Laikykitės techninės priežiūros reikalavimų.
- Reguliariai tikrinkite elektrinio įrankio prijungimo laidą ir, jei jis pažeistas, paveskite jį patikrinti pripažintam specialistui.
– Reguliariai tikrinkite ilginamuosius laidus ir, jei jie pažeisti, juos pakeiskite.

1. Ištraukite kištuką iš kištukinio lizdo.

– Kai nenaudojate elektrinio įrankio, prieš atlikdami jo techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležte, grąztą, frezą.

1. Venkite neplanuoto paleidimo.

– Ikišdami kištuką i kištukinį lizdą, įsitikinkite, kad jungiklis išjungtas.

1. Naudokite ilginamaji kabelj išorės sričiai.

– Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius. – Kabelio būgną naudokite tik išvynioję.

1. Visada būkite atidūs.

– Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai. Nenaudokite elektrinio įrankio nesusikoncentravę.

1. Patikrinkite elektrinį įrankį, ar nėra galimų pažeidimų.

– Prieš tolesnį elektrinio įrankio naudojimą apsauginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pagal paskirtį veikia. – Patikrinkite, ar judančios dalys nepriekaištinga veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir jvykdyti visas sąlygas, kad būtų užtikrintas nepriekaištingas elektrinio prietaiso eksploatavimas.

- Pažeistus apsauginius įtaisus ir dalis pagal paskirtį turi suremontuoti arba pakeisti pripažintos specializuotos dirbtuvės, jei naudojimo instrukcijoje nenurodyta kitaip.

– Pažeistus jungiklius reikia pakeisti klientų aptarnavimo tarnybos dirbtuvėse.

– Nenaudokite netinkamų arba pažeistų jungia- mųjų laidų.

– Nenaudokite elektrinių įrankių, kurių jungiklis nejsijungia arba neišsijungia.

1. Paveskite elektrinj jrankj suremontuoti kvalifikuotam elektrikui.

– Šis elektrinis įrankis atitinka tam tikras saugos nuostatas. Remontuoti leidžiama tik kvalifikuotam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti ne- laimingų atsitikimų.

1. Dèmesio!

– Savo pačių saugumui naudokite tik priedus ir papildomus įrenginius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomendavo arba nurodė gamintojas. Naudodami kitus, o ne naudojimo instrukcijoje ar kataloge rekomenduojamus įstatomus įrankius arba priedus, galite susižaloti.

1. Triukšmas

- Naudodami kompresorių, naudokite klausos apsaugą.

1. Prijungimo laido keitimas

– Jei prijungimo laidas pažeidžiamas, jį privalo pakeisti gamintojas arba kvalifikuotas elektrikas, kad būtų išvengta pavojų. Pavojus dėl elektros smūgių

1. Padangu pripūtimas

– Patikrinkite padangų slėgį iš karto po pripūtimo, naudodami tinkamą manometrą, pvz., degali-nėje.

1. Keliais važiuojantys kompresoriai statybvietėse

– Atkreipkite dėmesį į tai, kad visos žarnos ir armatūros tinkamos didžiausiam leistinam kompresoriaus darbo slėgiui.

1. Pastatymo vieta

– Statykite kompresorių tik ant lygaus paviršiau

1. Rekomenduojama, kad, esant didesniam nei 7 bar slégiui, tiekimo žarnos būtų su apsauginiu kabeliu, pvz., vieliniu lynu.

2. Stenkitės stipriai neapkrauti linijų sistemos, naudodami lanksčias žarnų jungtis, kad būtų išvengta lenkimo vietų.

3. Naudokite apsauginj nebalanso srovės jungiklį su 30 mA arba mažesne grįžimo srove. Naudojant apsauginj nuotėkio srovės jungiklį, mažėja elektros smūgio pavojus.

⚠ ISPĖJIMASI Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

PAPILDOMI SAUGOS NURODYMAI

Laikykitės atitinkamų tam tikrų pneumatinių įrankių / pneumatinės įrangos eksploatavimo instrukcijų! Papildomai laikykitės toliau pateiktų bendrujų nuorodu.

Saugos nurodymai, kaip dirbti su suslėgtuoju oru ir išpūtimo pistoletais

• Laikykitės pakankamo atstumo iki gaminio, tačiau ne mažesnio nei 2,50 m, ir eksploatuodami kompresorių laikykite toliau pneumatinius įrankius / pneumatinę įrangą.
• Kompresorinis siurblys ir linijos eksploatuojant stipriai jkaista. Prisilietus nudegama.
• Kompresoriaus įsiurbtame ore neturi būti priemaišų, kurios kompresoriniame siurblyje gali sukelti gaisrą arba sprogimą.
• Atlaisvindami žarnos movą, jungiamają žarnos detalę tvirtai laikykite viena ranka. Taip Jūsų nesužalos greitai atgal judanti žarna.
• Dirbdami su suslėgtojo oro pistoletu, užsidėkite apsauginius akinius ir kvėpavimo takų apsaugos kaukę. Dulkės yra kenksmingos sveikatai! Dėl sve-timkūnių ir į šoną nupūstų dalių galima lengvai susižaloti.
• Išpūtimo pistoletu nepūskite į žmones arba nevalykite ant kūno esančių drabužių. Pavojus susižaloti!

Saugos nurodymai naudojant purkštuvus ir purškimo įrangą (pvz., dažų purkštuvus)

• Pildydami purškimo įrangą, būkite toliau nuo kompresoriaus, kad skystis nekontaktuotų su kompresoriumi.
• Niekada nepurkškite purškimo jranga (pvz., dažų purkštuvais) kompresoriaus kryptimi. Drėgme gali kelti pavojų elektrai!
• Neapdorokite dažų arba tirpiklių, kurių pliūpsnio temperatūra yra mažesnė nei 55 °C. Sprogimo pavojus!
• Dažų ir tirpiklių nejkaitinkite. Sprogimo pavojus!
• Jei apdorojami sveikatai kenksmingi skysčiai, apsaugai reikalingi filtravimo prietaisai (veido kau-kės). Taip pat atkreipkite dėmesį į tokių medžiagų gamintojo pateiktus duomenis dėl apsauginių priemonių.
• Atkreipkite dėmesį į nurodymus ir ženklinimus pagal Pavojingų medžiagų reglamentą ant apdorojamų medžiagų pakuotės. Prireikus reikia imtis papildomų apsaugos priemonių, ypač vilkėti tinkamus drabužius ir užsidėti kaukes.
• Purškimo proceso metu ir darbo patalpoje negalima rūkyti. Sprogimo pavojus! Labai degūs yra ir dažų garai.

• Neturi būti ir negalima eksploatuoti ugniaviečių, atviros šviesos arba kibirkščiuojančių mašinų.

• Nelaikykite ir nevalgykite / negerkite darbo patalpoje maisto produktų ir gėrimų. Dažų garai yra kenksmingi sveikatai.

• Darbo patalpa turi būti didesné nei 30 m³ ir purškiant bei džiovinant turi būti užtikrinti pakankamai oro mainai.
• Nepurkškite prieš vėją. Purkšdami degias arba pavojingas purškiamas medžiagas, laikykitės vietos policijos žinybų nuostatų.
• Kartu su PVC slėgine žarna neapdorokite tokių terpių, kaip benzinas, butilo alkoholis ir metilenchloridas. Šios terpės sugadins slėginę žarna.
• Darbo zona turi būti atskirta nuo kompresoriaus, kad jis negalėtų tiesiogiai kontaktuoti su darbine terpe.

Slėginių rezervuarų eksploatavimas

• Tas, kas eksploatuoja slėginį rezervuarą, jį turi palaikyti tvarkingos būsenos, tinkamai eksploatuoti, kontroliuoti, nedelsiant atlikti reikalingus einamosios priežiūros ir remonto darbus bei imtis reikalingų, sąlygas atitinkančių saugos priemonių.
• Priežiūros žinyba atskiru atveju gali paskirti reikalingas kontrolės priemones.
• Slėginio rezervuaro negalima eksploatuoti, jei jis yra su trūkumais, kurie kelia pavojų dirbantiems arba tretiesiems asmenims.
• Prieš eksploatuodami, kaskart patikrinkite slėginį rezervuarą, ar nėra rūdžių ir pažeidimų. Kompresoriaus negalima eksploatuoti su pažeistu arba aprūdijusiu slėginiu rezervuaru. Jeigu nustatysite pažeidimų, tuomet kreipkitės į klientų aptarnavi-mo tarnybą.

Padėkite šias saugos nuorodas i saugią vietą.

6. Liekamosios rizikos

Dirbdami visada būkite atidūs. Nurodykite tretie-siems asmenims nuo Jūsų darbo vietos būti saugiu atstumu.

Net ir tuo atveju, jei šis elektrinis įrankis valdo-mas pagal reikalavimus, visada lieka liekamujų rizikų.

Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nurodymų ir bus naudojama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.

Dėl šio elektrinio įrankio konstrukcijos ir modelio galimi tokie pavojai:

Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.

Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko.

Nenaudojant tinkamos klausos apsaugos, klausos sutrikdymas.

Nepaisant dėvimų apsauginių akinių, į akis arba į veidą gali patekti nešvarumų dalelių, dulkių ir kt.

Sūkuriuojančių dalelių įkvėpimas.

Padėkite šias saugos nuorodas į saugią vietą.

7. Techniniai duomenys

Tinklo jungtis 220 - 240 V \~ / 50 Hz

Variklio galia 550 W
Darbo režimas* S1
Kompresoriaus sūkių skaičius	1450 min ^-1
Slėgio rezervuaro tūris 24 l
Darbinis slėgis apie 8 bar
Teor. siurbiamoji galia 120 l/min
Teorinis pristatymo norma 71 l/min
Apsaugos laipsnis IP20
Įrenginio svoris apie 20 kg
Maks. pastatymo aukštis	1000 m

* Darbo režimas S1, ilgalaikės apkrovos režimas: Ilgalaikės apkrovos režimas esant nuolatinei apkrovai

Spinduliuojamojo triukšmo vertės buvo nustatytos pagal EN 3744.

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą.

⚠️ Ispėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB (A), naudokite klausos apsaugą.

Garso slėgio lygis** L_pA	60 dB(A)
Garso galios lygis*** L_wA	78 dB(A)
Neapibrėžtis K_wA/pA	2 dB(A)

** Garso slėgis yra faktiškai išmatuota vertė. Tai taip pat yra vertė, kurią girdi ir jaučia klausa.

*** Garso galia atspindi nustatytą garso energiją vatais.

8. Prieš pradedant eksploatuoti

• Prieš prijungdami jsitikinkite, kad duomenys specifikaciju lentelėje sutampa su tinklo duomenimis.
• Patikrinkite jrenginj, ar jis transportuojant nebuvo nepažeistas. Apie bet kokius pažeidimus nedelsdami informuokite transporto jmonę, kuri pristatė kompresorių.
• Kompresorius turi būti statomas šalia vartotojo.
• Venkite ilgų oro linijų ir ilgų laidų (ilginamojo kabelio).
• Atkreipkite dėmesį į tai, kad įsiurbiamas oras būtų sausas ir be dulkių.
• Nestatykite kompresoriaus drėgnoje arba šlapioje patalpoje.
• Eksploatuokite kompresorių tik tinkamose patalpose (gerai vėdinamose, aplinkos temperatūra nuo +5 °C iki 40 °C). Patalpoje neturi būti dulkių, rūgščių, garų, sprogių arba degių dujų.
• Kompresorius tinkamas naudoti sausose patalpose. Srityse, kuriose dirbama su purškiamu vandenu, naudoti draudžiama.
• Kompresorių leidžiama naudoti tik trumpai, esant sausoms aplinkos sąlygoms, išorės srityje.
• Kompresorių visada reikia laikyti sausoje vietoje ir baigus darbus jis neturi likti lauke.

9. Montavimas ir valdymas

⚠ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

Montavimui Jums reikia:

- 2 x veržliarakčių 14 mm ir 17 mm (nejeina į komplektaciją)

9.1 Ratukų montavimas (7 pav.)

• Prakiškite rato kaištį (e) pro ratą (3). Dabar prakiškite rato kaištį (e) pro numatytą kiaurymę kompresoriuje. Užmaukite poveržlę (f) su spyruokliniu žiedu (g) ant kaiščio ir užfiksuokite ratą šešiabriaune veržle (h).
• Su antruoju ratu (3) atlikite pirmiau aprašytus veiksmus.

9.2 Stovo montavimas (5, 6 pav.)

- Prakiškite šešiabriaunj varžtą (a) pro atraminę koją (4). Dabar prakiškite derinį pro tam skirtą kiaurymę ir užfiksuokite varžtą (a) poveržle (c), spyruokliniu žiedu (d) ir veržle (b).

9.3 Oro filtro montavimas (8 pav., 8.1 pav.)

• Prieš pradėdami eksploatuoti kompresorių, sumontuokite pridedamą oro filtrą (12).
• Pritvirtinkite komplektacijoje esančia žarną prie oro filtro, kaip parodyta 8.1 pav.

- Neeksploatuokite kompresoriaus be oro filtro.

9.4 Pneumatinės žarnos montavimas

- Darbams didesniu atstumu nuo kompresoriaus galima naudoti pneumatinę žarną (nejeina i komplektaciją). Tam pneumatinės žarnos kištukinę įmovą prijunkite prie vienos iš greitai išardomų movų (5 arba 11). Po to prijunkite pneumatinį įrankį prie pneumatinės žarnos greitai išardomos movos.

9.5 Tinklo jungtis

• Kompresorius yra su tinklo laidu su kištuku su apsauginiu kontaktu. Jj galima jungti j bet kurj kištu-kinj lizdą su apsauginiu kontaktu 230 V\~ / 50 Hz, kuris apsaugotas 16 A.
• Prieš eksploatacijos pradžią atkreipkite dėmesį į tai, kad tinklo įtampa su darbine įtampa sutaptų su mašinos galia duomenų lentelėje.
• Dėl ilgų laidų bei ilgintuvų, kabelių būgnų ir t. t. sumažėja įtampa, kuri gali trukdyti paleisti variklj.
• Esant žemesnei nei +5 °C temperatūrai, sunku paleisti variklj dėl sunkios eigos.

9.6 Ijungiklis / išjungiklis (3 pav.)

• Norint jjungti kompresorių, jjungiklis / išjungiklis (8) patraukiamas į viršų.
• Norint išjungti, jjungiklis / išjungiklis paspaudžiamas žemyn.

9.7 Slègio nustatymas: (1, 3 pav.)

• Slègio reguliatoriumi (7) galima nustatyti slègj manometre (6).
• Nustatytą slėgį galima matyti ant greitai išardomos movos (5).

9.8 Slègio jungiklio nustatymas

- Slégio jungiklis nustatytas gamykloje. Ijungimo slégis apie 6 bar Išjungimo slégis apie 8 bar

10. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras DE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Dirbant su purkštuvais ir purškimo įranga bei laikinai naudojant lauke, naudojant apsauginį nebalanso srovės jungiklj, įrenginį reikia prijungti su 30 mA arba mažesne grįžimo srove.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laidą;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• įtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dêmesi į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo. Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymėtus H05VV-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

• Tinklo jtampa turi būti 230 V\~.
• Ilginamuju laidu iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;
- duomenis iš jrenginio specifikacijų lentelės;
- duomenis iš variklio specifikacijų lentelės.

11. Valymas, techninė priežiūra, laikymas ir a tsarginių dalių užsakymas

⚠️ Dèmesio!

Prieš atlikdami bet kokius nustatymo, priežiūros ir remonto darbus, ištraukite tinklo kištuką! Pavojus susižaloti dėl elektros smūgių!

⚠ Dèmesio!

Palaukite, kol jrenginys visiškai atvės! Pavojus nu- degti!

⚠️ Dèmesio!

Prieš atliekant valymo ir techninės priežiūros darbus, reikia pašalinti iš įrenginio slėgi! Pavojus susižaloti!

11.1 Valymas

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti.
• Rekomenduojame jrenginj išvalyti iš karto po kiekvieno naudojimo.

• Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.

• Reguliariai valykite jrenginj drėgna šluoste. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines jrenginio dalis. Atkreipkite dėmesį į tai, kad į jrenginio vidų nepatektų vandens.

• Žarną ir purškimo įtaisus prieš valymą atjunkite nuo kompresoriaus. Kompresoriaus negalima valyti vandeniu, tirpikliais ir pan.

11.1.1 Oro filtro valymas (9, 10 pav.)

• Pasukite oro filtro (12) dangtelj rodyklės kryptimi ir j nuimkite.
• Išimkite popierinj jdėklą (i) iš filtro korpuso.
• Atsargiai pastuksenkite popierinį įdėklą (i) ir filtro korpusą. Jei reikia, nuimkite šiuos komponentus ir surinkite juos atvirkštine tvarka..

11.2 Slėginio rezervuaro techninė priežiūra (3 pav.)

△ Dèmesio! Kad slėginis rezervuaras (2) ilgai veik-tų, po kiekvieno eksploatavimo išleiskite kondensatą, atidarydami išleidimo varžtą (1). Prieš tai išleiskite slėgį iš katilo pro redukcinį vožtuvą (14). Išleidimo varžtas atidaromas, sukant prieš laikrodžio rodyklę (žiūrint iš kompresoriaus apačios į varžtą), kad kondensatas galėtų visiškai išbėgti iš slėginio rezervu-aro. Po to išleidimo varžtą vėl jsukite (sukite pagal laikrodžio rodyklę). Prieš eksploatuodami, kaskart patikrinkite slėginį rezervuarą, ar nėra rūdžių ir pa-žeidimų.

Kompresoriaus negalima eksploatuoti su pažeistu arba aprūdijusiu slėginiu rezervuaru. Jeigu nustatysite pažeidimų, tuomet kreipkitės į klientų aptarnavimo tarnybą.

11.3 Apsauginis vožtuvas (3 pav.)

Apsauginis vožtuvas (13) nustatytas ties didžiausiu leistinu slėginio rezervuaro slėgiu. Apsauginį vožtuvą reguliuoti arba pašalinti jungties fiksatorių (13.2) tarp išleidimo veržlės (13.1) ir jos gaubtelio (13.3) draudžiama.

Kad prireikus apsauginis vožtuvas tinkamai veiktų, jį reikia kas 30 darbo valandų, tačiau ne rečiau nei 3 kartus per metus aktyvinti. Norėdami atidaryti, pasukite perforuotą išleidimo veržlę (13.1) prieš laikrodžio rodyklę ir tada ištraukite ranka vožtuvo trauklę per perforuotą išleidimo veržlę (13.1) į išorę, kad atidarytumėte apsauginio vožtuvo išleidimo angą. Da-bar vožtuvas girdimai išleidžia orą. Po to vėl tvirtai priveržkite išleidimo veržlę pagal laikrodžio rodyklę.

11.4 Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vie-toje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C.

⚠️ Dèmesio!

Ištraukite tinklo kištuką, išleiskite iš įrenginio ir visų prijungtų pneumatinių įrankių orą. Išjunkite kompresorių taip, kad jo negalėtų paleisti neįgalioti asmenys.

⚠ Dèmesio!

Laikykite kompresorių tik sausoje ir pašaliniams asmenims nepasiekiamoje vietoje. Neverskite ir laikykite vertikalioje padėtyje!

11.4.1 Viršslėgio išleidimas

Išleiskite viršslėgį iš kompresoriaus, išjungdami kompresorių ir sunaudodami dar kompresoriuje esantį suslėgtąjį orą, pvz., pneumatiniu įrankiu tuščiaja eiga arba išpūtimo pistoletu.

11.5 Transportavimas

Norėdami transportuoti, naudokite transportavimo rankeną (9) ir ja vežkite kompresorių.

Keldami kompresorių, atsižvelkite i jo svorį (žr. techninius duomenis).

Transportuodami kompresorių sunkvežimiais, pasirūpinkite, kad jis būtų gerai pritvirtintas.

11.6 Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duo- menis:

• jrenginio tipa;
• jrenginio gaminio numeri;
• jrenginio ident. numeri;
• reikalingos atsarginės dalies numerį.

Aptarnavimo informacija

Reikia atsižvelgti į tai, kad atitinkamos šio produkto detalės priklausomai nuo naudojimo arba natūraliai nusidėvi, arba yra reikalingos kaip darbinė medžiaga.

Besidėvinčios detalės*: Oro filtras

* netiekiamos kartu su prietaisu!

12. Utilizavimas ir pakartotinis atgavimas

Siekiant išvengti transportavimo pažeisimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkuliacijos ciklą.

Irenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą.

Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!

Nemeskite senų prietaisų i buitines atliekas!

Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga-minio negalima mesti į buitines atliekas. Šį ga-minį reikia atiduoti į tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų gaminį arba pristatant į įgaliotą surinkimo vietą, ku-rioje paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potencialiai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuo-se, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efektyvaus natūralių išteklių panaudo-jimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojo-je utilizavimo įmonėje, įgaliotame senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje.

13. Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti
Kompresorius neveikia.	Néra tinklo įtampos.	Patikrinkite kabelį, tinklo kištuką, saugiklj ir kištukinį lizdą.
	Per žema tinklo įtampa.	Venkite per ilgų ilginamujų kabelių. Naudokite ilginamuosius kabelius su pakankamo skersmens gyslomis.
	Per žema išorinė temperatūra.	Neeksploatuokite žemesnėje nei +5 °C išorės temperatūroje.
	Perkaito variklis.	Leiskite varikliui atvėsti. Prireikus pašalinkite perkaitimo priežastį.
Kompresorius veikia, tačiau nėra slėgio.	Nesandarus atbulinis vožtuvas Pakeiskite atbulinį vožtuvą.
	Pažeisti sandarikliai.	Patikrinkite sandariklius. Pažeistus sandari-klius paveskite pakeisti specializuotoms dirbtu-vėms.
	Kondensato (1) išleidimo varžtas.	Priveržkite varžtą ranka. Patikrinkite sandariklj ant varžto, prireikus pakeiskite
Kompresorius veikia, manometre rodomas slėgis, tačiau įrankiai neveikia.	Nesandarios žarnų jungtys.	Patikrinkite suslėgtojo oro žarną ir įrankius, prireikus pakeiskite.
	Nesandari greitai išardoma mova.	Patikrinkite greitai išardomą movą, prireikus pakeiskite.
	Slėgio regulatoriumi (7) nustatytas per mažas slėgis.	Dar atsukite slėgio reguliatorių.

1. Atvienojiet spraudni no kontaktligzdas

– Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piem., zāga plātni, urbi, frēzi.

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,

sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Abyrgð IS
