KÄYTTÖOHJE HC60 SCHEPPACH

Laitteessa olevien symbolien selitys

	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman.
	Varo kuumia pintoja.
	Varo sähköjännitettä
	Varoitus! Laitteessa on automatisoitu käynnistyksen ohjaus. Älä päästä ulkopuolisia laitteen työalueelle!
	Huomio! Tarkasta öljyntaso ja vaihda öljyn sulkutulpat ennen ensimmäistä käyttöönottoa!

Sisällysluettelo: Sivu:

1. Johdanto.... 119
2. Laitteen kuvaus 119
3. Toimituksen sisältö....119
4. Määräystenmukainen käyttö 120
5. Turvallisuusohjeet 120
6. Tekniset tiedot 122
7. Ennen käyttöönottoa 122
8. Rakenne ja käyttö 122
9. Sähköliitäntä....123
10. Puhdistus, huolto ja varastointi 123
11. Hävittäminen ja kierrätys 124
12. Ohjeet häiriöiden poistoon 125

1. Johdanto

Valmistaja:

scheppach

Toivotamme sinulle paljon iloa ja menestystä työs-kennellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tämän laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
• käyttöohjeen laiminlyönti,
• ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
• muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
• määräystenvastainen käyttö,
• sähkölaitteiden rikkoutumiset sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 laiminlyötäessä.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa sähkötyökaluun perehtymistä ja sen määräystenmukais- ten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn sähkötyökalulla ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan sähkötyökalun luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset sähkötyökalun käyttöä koskevat määräykset.

Säilytä käyttöohjetta sähkötyökalun yhteydessä muovikuorressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Sähkötyökalun parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot sähkötyökalun käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samanlaisten laitteiden käytössä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuvat 1 - 9)

1. kuljetuskahva
2. Painekytkin
3. Paineensäädin
4. Pikakytkin (säädetty paineilma)
5. Painemittari (asetettu paine voidaan lukea)
6. painesäiliö
7. Tukijalka
8. Pyörännavan pultti
9. Pyörä
10. Painejohto
11. kampikotelo
12. Öljyn sulkutulppa
13. Ilmansuodatin
14. Tyhjennysruuvi tiivistovedelle
15. varoventtiili
16. Päälle-/pois-kytkin
17. Öljytason tarkistusnäyttö
18. öljyntyhjennysruuvi
19. Ylikuormitussuojakytkin

3. Toimituksen sisältö

HUOMIO!

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

• Kompressori
• Käyttöohje
  • 2 pyörää
• Tukijalka
• Öljyn sulkutulppa
• Ilmansuodatin
  • Asennusmateriaalit (katso kuva 2)

• Öljylaippa

• Avaa pakkaus ja ota laite varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.

4. Määräystenmukainen käyttö

Kompressoria käytetään paineilman tuottamiseen paineilmatoimisiin työkaluihin, joita voidaan käyttää enintään noin 133 l/min ilmamäärällä (esim. renkaidentäyttölaite, puhalluspistoolit ja maaliruiskut).

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalli-seen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

⚠️ Huomio! Sähkötyökalujen käytössä on sähköiskulta ja loukkaantumis- ja palovaaralta suojautumisen vuoksi otettava huomioon seuraavat olennaiset turvatoimenpiteet. Lue kaikki nämä ohjeet ennen kuin käytät tätä sähkötyökalua, ja säilytä turvallisuusohjeet varmassa paikassa.

Turvallinen työskentely

1. Pidä työalueesi järjestyksessä

- Työalueella vallitseva epäjärjestys voi johtaa onnettomuuksiin.

1. Ota huomioon ympäristön vaikutukset

2. Älä altista sähkötyökaluja sateelle.

3. Älä käytä sähkötyökaluja kosteassa tai märässä ympäristössä. Sähköiskun vaara!
4. Huolehdi työalueen hyvästä valaistuksesta.

5. Älä käytä sähkötyökaluja paikoissa, joissa on palo- tai räjähdysvaara.

6. Suojaudu sähköiskulta

7. Vältä kehon kosketusta maadoitettuihin osiin (esim. putket, lämpöä säteilevät laitteet, sähköliedet, kylmälaitteet).
8. Pidä lapset loitolla!
9. Älä anna muiden henkilöiden koskea työkaluun tai sen johtoon, ohjaa heidät pois työalueeltasi.
10. Säilytä sähkötyökaluja, jotka eivät ole käytössä, turvallisesti
11. Kun sähkötyökalu ei ole käytössä, tulee sitä säilyttää lasten ulottumattomissa kuivassa ja suljetussa paikassa korkealle sijoitettuna.
12. Älä ylikuormita sähkötyökaluasi
    Työskentelet paremmin ja turvallisemmin ilmoite-tulla tehoalueella.
13. Käytä sopivaa vaatetusta

14. Älä pidä ylläsi liian väljiä vaatteita tai koruja, jotka voivat tarttua liikkuviin osiin.

15. Ulkona työskenneltäessä on suositeltavaa käyttää kumikäsineitä ja luistamattomia jalkineita.

16. Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

17. Älä käytä johtoa mihinkään muuhun kuin mihin se on tarkoitettu

- Älä käytä johtoa pistokkeen vetämiseen irti pistorasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.

1. Pidä työkaluistasi hyvää huolta

2. Voidaksesi työskennellä hyvin ja turvallisesti pidä kompressori puhtaana.

3. Noudata huoltomääräyksiä.
4. Tarkasta sähkötyökalun liitosjohto säännöllisesti, ja jos se on vaurioitunut, vaihdatuta se hyväksytyllä sähköasentajalla.

5. Tarkasta jatkojohdot säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet.

6. Irrota pistoke pistorasiasta

- Kun sähkötyökalua ei käytetä, ennen huoltoa ja työkaluja vaihdettaessa.

1. Vältä tahaton käynnistyminen

- Varmista, että kytkin on pois päältä, kun liität pistokkeen pistorasiaan.

1. Käytä ulkokäyttöön tarkoitettua jatkojohtoa

2. Käytä ulkona vain ulkokäyttöön hyväksyttyä ja vastaavasti merkittyä jatkojohtoa.

3. Käytä johtokelaa vain, kun se on kelattu auki.

4. Ole koko ajan tarkkaavainen

- Toimi harkiten ja varovaisesti. Aloita työt keskittyneesti. Älä käytä sähkötyökalua, jos tunnet olosi hajamieliseksi.

1. Tarkasta, onko sähkötyökalussa mahdollisesti vaurioita

2. Ennen kuin sähkötyökalua käytetään uudelleen, on suojalaitteiden ja lievästi vahingoittuneiden osien moitteeton ja määräystenmukainen toiminta tarkastettava huolellisesti.

3. Tarkasta, että liikkuvat osat toimivat jumittumatta ja etteivät osat ole vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki ehdot, jotta sähkötyökalun moitteeton toiminta on varmistettu.
4. Hyväksytyn ammattikorjaamon on korjattava tai vaihdettava vaurioituneet suojalaitteet ja osat määräysten mukaisesti, mikäli käyttöohjeessa ei ole muuta mainittu.
5. Vaurioituneet kytkimet on annettava asiakaspalvelun korjaamon vaihdettavaksi.
6. Älä käytä vääränlaisia tai vahingoittuneita liitosjohtoja.

7. Älä käytä sähkötyökalua, jossa kytkintä ei voi kytkeä päälle eikä pois päältä.

8. Anna sähköalan ammattilaisen korjata sähkötyökalusi

- Tämä sähkötyökalu vastaa voimassa olevia turvallisuusmääräyksiä. Vain sähköalan ammattilainen saa suorittaa korjauksia käyttäen alkuperäisiä varaosia; muussa tapauksessa käyttäjälle saattaa aiheutua onnettomuuksia.

1. Huomio!

- Oman turvallisuutesi takia käytä vain sellaisia lisätarvikkeita ja lisälaitteita, jotka on mainittu käyttöohjeessa tai joita valmistaja suosittelee tai joista se on ilmoittanut. Muunlaisten kuin käyttöohjeessa tai luettelossa suositeltujen käyttötyökalujen tai lisätarvikkeiden käyttö voi merkitä loukkaantumisvaaraa.

1. Melu

- Käytä kompressorin käytössä kuulosuojaimia.

1. Liitosjohdon vaihtaminen

- Jos liitosjohto on vahingoittunut, on vaarojen välttämiseksi valmistajan tai sähköalan ammattilaisen vaihdettava se. Sähköiskun vaara

1. Renkaiden täyttö

- Tarkasta renkaiden paine heti niiden täyttämisen jälkeen sopivalla painemittarilla, esim. huoltoasemalla.

1. Ajettavat kompressorit työmaakäytössä

- Varmista, että kaikki letkut ja liittimet soveltuvat kompressorin suurimmalle sallitulle työpaineelle.

1. Sijoituspaikka

- Sijoita kompressori vain tasaiselle alustalle.

⚠️ VAROITUS! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

LISÄTURVALLISUUSOHJEET

Turvallisuusohjeet työskenneltäessä paineilman ja puhalluspistoolien kanssa

• Kompressoripumppu ja johdot tulevat käytössä hyvin kuumiksi. Niihin koskeminen aiheuttaa palohaa-voja.
• Kompressorin imemä ilma on pidettävä puhtaana muista aineista, jotka kompressoripumpussa saataisivat johtaa tulipaloon tai räjähdyksiin.
• Kun irrotat letkun kytkentää pidä kädellä kiinni letkun kytkentäkappaleesta. Näin vältät takaisinpäin pongahtavan letkun aiheuttamat loukkaantumiset.
• Käytä suojalaseja työskennellessäsi puhalluspistoolin kanssa. Sirut ja pois puhalletut osat voivat aiheuttaa tapaturmia.

- Älä puhalla puhalluspistoolilla ihmisiä kohden tai puhdista sillä päällä olevia vaatteita. Loukkaantumisvaara!

Turvallisuusohjeet maaliruiskutuksessa

• Älä käsittele maaleja tai liuotinaineita, joiden leimahduspiste on alle 55 °C. Räjähdysvaara!
• Älä lämmitä maaleja tai liuotinaineita. Räjähdysvaara!
• Terveydelle haitallisia nesteitä käsiteltäessä on käytettävä suojana suodatinlaitteita (hengityssuojaimia). Ota huomioon myös tällaisten aineiden valmistajan ilmoittamat tiedot suojatoimenpiteistä.

• Käsiteltävien materiaalien pakkauksissa olevat tiedot ja vaarallisten aineiden merkinnät on otettava huomioon. Tarvittaessa on huolehdittava lisäsuojatoimenpiteistä, erityisesti käytettävä sopivaa vaatetusta ja hengityssuojainta.

• Tupakointi on kielletty ruiskutuksen aikana sekä myös huoneessa, jossa käsitellään maaleja tai liuotinaineita. Räjähdysvaara! Maalihöyryt ovat myös herkästi syttyviä.

• Paikalla ei saa olla tulisijoja tai avonaista valolähdettä eikä kipinöitä tuottavia koneita saa käyttää.
• Älä säilytä äläkä nauti ruokia tai juomia työtilassa. Maalihöyryt ovat terveydelle haitallisia.
• Työtilan on oltava suurempi kuin 30 m³ ja ruiskutuksen ja kuivumisen aikana on ilmanvaihdon oltava riittävää.
• Älä ruiskuta tuulta vasten. Huomioi syttyvien tai vaarallisten aineiden ruiskutuksessa aina paikalliisen poliisiviranomaisen määräykset.
• Älä käsittele PVC-paineletkun yhteydessä sellaisia aineita kuten testibensiini, butyylialkoholi tai metyleenikloridi. Nämä aineet hajottavat paineletkun.

Painesäiliöiden käyttö

• Painesäiliötä käyttävän tahon on pidettävä painesäiliö asianmukaisessa kunnossa, käytettävä ja valvottava sitä asianmukaisesti, huolehdittava viipymättä tarvittavista kunnossapito- ja kunnostustöistä ja olosuhteiden niin vaatiessa huolehdittava tarvittavista turvatoimenpiteistä.
• Valvontaviranomainen voi yksittäistapauksessa järjestää tarvittavat valvontatoimenpiteet.
• Painesäiliötä ei saa käyttää, jos siinä on puutteita, jotka vaarantavat sen käyttäjän tai ulkopuolisten turvallisuuden.
• Tarkasta aina ennen painesäiliön käyttöä, ettei siinä ole ruostetta eikä vaurioita. Kompressoria ei saa käyttää, jos painesäiliö on vaurioitunut tai ruosteinen. Jos havaitset vauriota, ota yhteyttä asiakaspalvelun korjaamoon.

Säilytä turvallisuusohjeita hyvin.

6. Tekniset tiedot

Verkkoliitäntä	230 V 50Hz
Moottorin teho W	1500
Käyttötapa	S1
Kompressorin kierrosluku	2900 min ^-1
Painesäiliön tilavuus (litroina)	50
Käyttöpaine	10 bar
Teoreettinen Imuteho l/min	225 l/min
Äänen tehotaso L_WA	97 dB(A)
Epävarmuus K_WA	1,91 dB(A)
Kotelointiluokka	IP20
Laitteen paino kg	26 kg

Meluarvot on määritetty standardin EN ISO 3744 mu- kaisesti.

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman.

7. Ennen käyttöönottoa

• Varmista ennen liitäntää, että tyyppikilven tiedot vastaavat verkkovirran tietoja.
• Poista kuljetustulpat (12) ennen ensimmäistä käyttöönottoa ja täytä kompressoripumpun kotelo öljyllä kohdassa 8.4 kuvatulla tavalla.
• Tarkasta, onko laitteessa mahdollisesti kuljetus-vaurioita. Ilmoita mahdollisista vaurioista heti kulje-tusyritykselle, joka hoiti kompressorin toimituksen.
• Kompressori on sijoitettava paineilmaa tarvitsevan laitteen lähelle.
• Pitkiä vapaasti kulkevia johtoja ja pitkiä tulojohtoja (jatkojohtoja) on vältettävä.
• Varmista, että imuilma on kuivaa ja pölytöntä.
• Älä sijoita kompressoria kostean tai märkään tilaan.
• Kompressoria saa käyttää vain sopivissa tiloissa (hyvä tuuletus, ympäristön lämpötila +5°C ... 40°C). Tässä tilassa ei saa olla pölyä, happoja, höyryjä eikä räjähtäviä tai syttyviä kaasuja.
• Kompressori soveltuu käytettäväksi kuivissa tiloissa. Käyttö ei ole sallittua alueilla, joissa työskennellään roiskeveden kanssa.

8. Rakenne ja käyttö

⚠️ Huomio!

Asenna laite ehdottomasti täydellisesti ennen kuin otat sen käyttöön!

8.1 Pyörien asennus (9)

- Asenna mukana toimitetut pyörät (9) kuvassa 4 esitetyllä tavalla.

8.2 Tukijalan asennus (7)

- Asenna mukana toimitettu tukijalka (7) kuvassa 5 esitetyllä tavalla.

8.3 Ilmansuodattimen asennus (13)

• Poista kuljetustulpat ja kiinnitä ilmansuodatin (kuva 8 / 13) laitteeseen kiertämällä myötäpäivään.
• Irrota ilmansuodatin (13) huoltoa varten kiertämällä sitä vastapäivään.

8.4 Kuljetuskannen vaihto (kuva 6 - 7)

• Irrota öljyntäyttöaukon kuljetuskansi (12).
• Lisää mukana toimitettua kompressoriöljä kompressoripumpun koteloon ja aseta oheinen sulkutulppa öljyntäyttöaukkoon.

8.5 Öljytason tarkistus (kuva 6)

⚠ Varoitus: Öljytaso on ehdottomasti tarkastettava ennen ensimmäistä käyttökertaa!

1. Käyttö ilman öljyä johtaa laitteen peruuttamattomiin vaurioihin ja takuun raukeamiseen.
2. Poista muovinen kuljetuslukko ylhäältä kompressorikotelon vapaasta tilasta.
3. Täytä laite riittävällä määrällä öljyä (kuuluu toimituksen sisältöön / katso kuva 7)
4. Tarkasta öljytaso tarkistuslasista (17). Öljyntaso ei saa olla punaisen ympyrän sisällä. (katso kuva 6, kohta 17.1)
5. Aseta toimituksen sisältöön kuuluva sulkutulppa (12) paikalleen ja kiristä se.

8.6 Verkkoliitäntä

• Kompressori on varustettu suojakosketinpistokkeellisella virtajohdolla. Se voidaan liittää jokaiseen suojakosketinpistorasiaan 230 V \~ 50 Hz, joka on suojattu 16 A -sulakkeella.
• Varmista ennen käyttöönottoa, että verkkojännite vastaa tyyppikilvessä ilmoitettua käyttöjännitettä ja koneen tehoa.
• Pitkät tulojohdot sekä jatkojohdot, johtokelat jne. aiheuttavat jännitteen laskun ja voivat estää moottorin käynnistymisen.
• Alhaisissa lämpötiloissa, jotka ovat alle +5°C, moottorin käynnistyminen vaarantuu raskasliikkeisyyden vuoksi.

8.7 Päälle-/pois-kytkin (kuva 3, kohta 16)

- Kompressori kytketään päälle vetämällä päälle/pois-kytkin (16) ylös. Kytke pois painamalla päälle-/pois-kytkin (16) alas.

8.8 Paineasetus: (Kuva 3)

• Paineensäätimestä (3) säädetään paine painemittariin (5).
• Säädetty paine voidaan ottaa pikaliittimestä (kuva 3, kohta 4).

8.9 Painekytkimen asetus

- Painekytkin (2) on säädetty tehtaalla. Päällekytkentäpaine n. 8 bar Sammutuspaine n. 10 bar

8.10 Ylikuormitussuojakytkin (kuva 6, kohta 19)

• Kompressorissa on automaattinen suoja lämpöylikuormitusta vastaan. Ylikuormitussuoja aktivoituu, kun moottorin lämpötila on liian korkea.
• Laite kytketään pois päältä. Laitteen saa ottaa uudelleen käyttöön vasta, kun se on jäähtynyt ja nollattu manuaalisesti.
• Menettele aktivoitumisen jälkeen seuraavasti:

- Anna laitteen jäähtyä,

- Paina ylikuormitussuojakytkintä (19)

9. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähkötekniiikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

Viallinen sähköliitosjohto.

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voi olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia.

Tarkasta säännöllisesti, onko liitosjohdoissa vaurioi-ta. Varmista, ettei liitosjohto tarkastettaessa ole kiinni virtaverkossa. Liitäntäjohtojen on vastattava asiaan-kuuluvia Saksan sähköteknikan liiton (VDE) ja stan-dardoimisliiton (DIN) määräyksiä. Käytä vain sellaisia liitosjohtoja, joissa on merkintä H05VV-F.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Vaihtovirtamoottori

• Verkkojännitteen on oltava 230 V\~.
• Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot

• Moottorin tyyppikilven tiedot

10. Puhdistus, huolto ja varastointi

⚠️ Huomio!

Vedä virtapistoke irti aina ennen puhdistus- ja huol- totöiden suorittamista! Loukkaantumisvaara virtais- kuissa!

△ Huomio!

Odota, kunnes laite on jäähtynyt täydellisesti! Palovammojen vaara!

⚠️ Huomio!

Laitteesta on poistettava paine aina ennen puhdistus- ja huoltotöiden aloittamista! Loukkaantumisvaara!

10.1 Puhdistus

• Pidä laite mahdollisimman pölyttömänä ja puhtaana. Hankaa laite puhtaalla liinalla tai puhalla se paineilmalla alhaisella paineella puhtaaksi.
• Suosittelemme, että laite puhdistetaan heti jokai- sen käyttökerran jälkeen.
• Puhdista laite säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.
• Letku ja ruiskutustyökalut on irrotettava kompressorista ennen puhdistusta. Kompressoria ei saa puhdistaa vedellä, liuotinaineilla tms.

10.2 Painesäilion huolto / kondensaatiovesi (kuva 1)

△ Huomio!

Jotta painesäiliö (6) kestäisi käytössä pitkään, on tiivistevesi poistettava jokaisen käyttökerran jälkeen avaamalla tyhjennysruuvi (14).

Pura ensin kattilapaine. Tyhjennysruuvi avataan kiertämällä vastapäivään (katsoen kompressorin alapuolelta kohti ruuvia), jotta kondensaatiovesi voi valua kokonaan pois painesäillöstä. Sulje tyhjennysruuvi sen jälkeen uudelleen (kierrä myötäpäivään).

Tarkasta aina ennen painesäiliön käyttöä, ettei siinä ole ruostetta eikä vaurioita.

Kompressoria ei saa käyttää, jos painesäiliö on vaurioitunut tai ruosteinen. Jos havaitset vauriota, ota yhteyttä asiakaspalvelun korjaamoon.

10.3 Varoventtiili (kuva 1, kohta 15)

Varoventtiili (15) on säädetty painesäiliön korkeim-paan sallittuun paineeseen. Varoventtiilin asetusta ei saa muuttaa eikä tyhjennysmutterin (15.1) ja sen korkin (15.3) välissä olevaa liitoksen varmistusta (15.2) saa poistaa. Jotta varoventtiili toimii tarvittaessa oikein, täytyy sitä käyttää 30 käyttötunnin välein, kuitenkin vähintään 3 kuukauden välein.

Avaa rei'itetty tyhjennysmutteri (15.1) kiertämällä sitä vastapäivään ja vedä venttiilin kara kädellä rei'itetyn tyhjennysmutterin (19.1) yli ulos avataksesi varoventtiilin purkuaukon. Ilma poistuu nyt venttiilistä kuuluvasti. Kierrä tyhjennysmutteri sen jälkeen uudelleen myötäpäivään kiinni.

10.4 Öljytason säännöllinen tarkastus (kuva 6)

Aseta kompressori tasaiselle, suoralle pinnalle. Öljytason täytyy olla öljyn tarkistusikkunan (17) MIN- ja MAX-merkkien välissä.

Öljynvaihto: Suositeltu öljy: SAE 15W 40 tai vastaava. Ensitäyttö on vaihdettava 10 käyttötunnin jälkeen, sen jälkeen öljy on poistettava ja korvattava uudelle öljyllä 50 käyttötunnin välein.

10.5 Öljynvaihto (kuva 6)

Sammuta moottori ja vedä verkkopistoke irti pistorasiasta. Kun mahdollisesti olemassa oleva ilmanpaine on purkautunut, voidaan öljynpoistoruuvi (18) kiertää ulos kompressoripumpusta.

Jotta öljy ei valuisi ulos hallitsemattomasti, on alapuolella pidettävä pientä metallikourua, jota pitkin öljy ohjataan säiliöön. Jos öljy ei valu kokonaan ulos, suosittelemme kallistamaan kompressoria hieman. Kun öljy on valunut ulos, aseta öljynpoistoruuvi (18) uudelleen paikalleen.

Hävitä vanha öljy toimittamalla sen vanhan öljyn valtuutettuun keräyspaikkaan

Oikean öljymäärän täyttämiseksi on varmistettava, että kompressori on suoralla pinnalla. Täytä uutta öljyä öljyntäyttöaukon kautta, kunnes öljytaso saavuttaa maksimaalisen täyttömäärän merkin.

Se on merkitty punaisella pisteellä öljyn tarkastusikkunaan (17) (kuva 6, kohta 17.1). Älä ylitä maksimaalista täyttömäärää. Ylitäyttö voi johtaa laitteen vahingoittumiseen. Aseta öljyn sulkutulppa (12) takaisin öljyntäyttöaukkoon.

10.6 Ilmasuodattimen puhdistus (kuva 8 - 9)

Imusuodatin estää pölyn ja lian imemisen sisään. Tämä suodatin on puhdistettava 300 käyttötunnin välein. Tukkeutunut imusuodatin alentaa kompressorin tehoa huomattavasti.

Vedä sen jälkeen suodattimen kansi (K) irti. Nyt voit poistaa ilmansuodattimen (L) ja suodatinkotelon (M). Koputa ilmansuodatin ja suodatinkansi ja suodatinkotelo varovasti puhtaaksi. Nämä osat on sen jälkeen puhallettava paineilmalla (n. 3 bar) ja asennettava sitten uudelleen käänetyssä järjestyksessä.

10.7 Laakeri

△ Huomio!

Irrota virtapistoke, poista ilma laitteesta ja kai-kista siihen liitetyistä paineilmatyökaluista. Ase-ta kompressori niin, ettei kukaan voi luvattomasti ottaa sitä käyttöön.

△ Huomio!

Säilytä kompressoria vain kuivassa ja asiattomilta suljetussa paikassa. Älä kallista, säilytä vain seisovana!

Ylipaineen poistaminen

Poista ylipaine kompressorista kytkemällä kompressorin pois päältä ja kuluttamalla painesäiliössä vielä olevan paineilman esim. joutokäynnillä olevan paineilmatyökalun tai puhalluspistoolin avulla.

10.8 Huoltotietoja

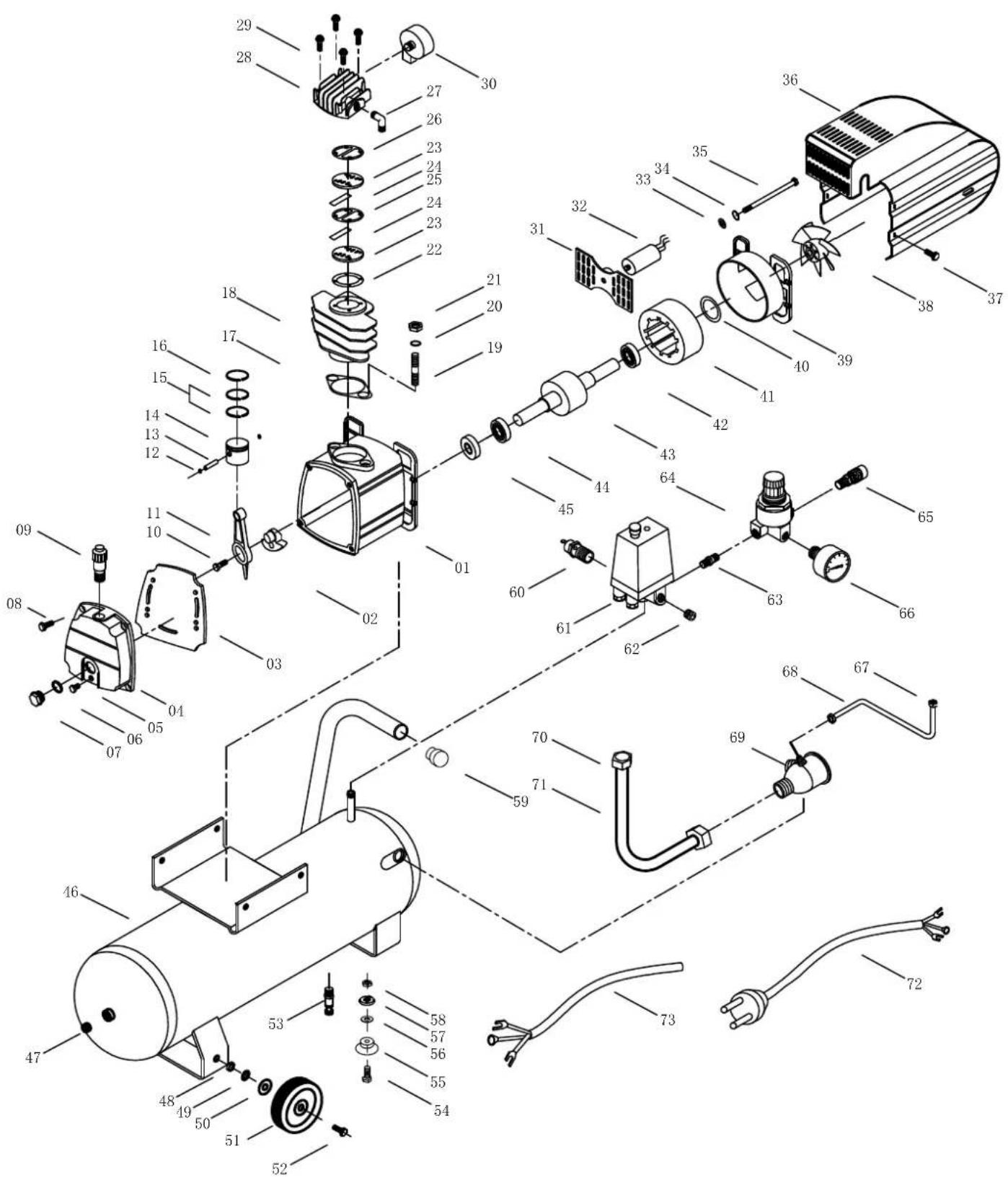

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Sylinteri, mäntä, männänrenkaat

* eivät välttämättä sisälly toimitukseen!

11. Hävittäminen ja kierrätys

Laite on kuljetusvaurioiden välttämiseksi pakkauksessa. Tämä pakkaus on raaka-ainetta ja siten käytettävissä uudelleen tai se voidaan viedä kyseisen raaka-aineen kierrätykseen.

Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista. Toimita vialliset rakenneosat erikoisjätteen keräykseen. Kysy neuvoa jätelaitokselta tai kunnanvirastosta!

Vanhat laitteet eivät kuuluu kotitalousjätteisiin!

Tämä symboli osoittaa, ettei tuotetta saa hävittää kotitalousjätteen seassa sähkö- ja elektroniikkalaitteiden hävittämistä koskevan direktiivin (2012/19/EU) ja kansallisten lakien

mukaisesti. Tuote on toimitettava asianmukaiseen koontipaikkaan. Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toimittamalla tuote valtuutettuun keräyspisteeseen sähkö- ja elektroniikkalaitteiden jälleenkäsittelyä varten. Epäasianmukaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympäristölle ja ihmisten terveydelle sähkö- ja elektroniikkalaitteiden usein sisältämien mahdollisten vaarallisten aineiden vuoksi. Lisäksi tuotteen asianmukainen hävitys edesauttaa luonnollisten resurssien tehokasta hyödyntämistä. Tietoja vanhojen laitteiden koontipaikoista saat kuntasi hallinnosta, julkisoikeudellisesta jätehuollosta, valtuutetusta sähkö- ja elektroniikkalaitteiden hävityspisteestä tai jätelaitokselta.

12. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Kompressori ei käy.	Sähköjännitettä ei ole. Tarkasta johto,	virtapistoke, sulake ja pistorasia.
	Sähköjännite liian vähäistä.	Vältä liian pitkiä jatkojohtoja. Käytä jatkojohtoa, jonka johdinten halkaisija on riittävä.
	Ulkolämpötila liian alhainen. Älä käytä	alle +5°C ulkolämpötilassa.
	Moottori ylikuumennut.	Anna moottorin jäähtyä ja tarvittaessa korjaa ylikuumenemisen syy.
Kompressori käy, mutta painetta ei ole.	Takaiskuventtiili vuotaa	Tarkasta takaiskuventtiili, anna ammattikorjaamon vaihtaa rikkinäiset takaiskuventtiilit.
	Tiivisteet rikki.	Tarkasta tiivisteet, anna alan huoltoliikkeen vaihtaa rikkinäiset tiivisteet.
	Kondensaatioveden tyhjennysruuvi (14) vuotaa.	Kiristä ruuvi käsin. Tarkasta ruuvin tiiviste, vaihda tarvittaessa.
Kompressori käy, pai-ne näkyy painemitta-rissa, mutta työkalut eivät käy.	Letkulitokset vuotavat.	Tarkasta paineilmaletku ja työkalut, vaihda tarvittaessa.
	Pikakytkin vuotaa.	Tarkasta pikaliitin, anna ammattikorjaamon vaihtaa rikkinäiset pikaliittimet.
	Paineensäätimestä (3) säädetty liian vähäinen paine.	Käännä paineensäädintä enemmän auki.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellylle koneillemme lakisääteiseksi takuujaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi

raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti SE
