LIETOŠANAS INSTRUKCIJA Air Force SCHEPPACH

Pārvietojams kompresors Oriģinālās lietošanas instrukcijas tulkojums

Simbolu, kas atrodas uz ierīces, skaidrojums Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus. Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus! Nepakļaujiet ierīci lietus iedarbībai. Ierīci drīkst novietot, uzglabāt un ekspluatēt tikai tad, ja tiek nodroši- nāta sausa vide. Valkājiet respiratoru.

Skaņas spiediena līmeņa dati dB Lietojiet ausu aizsargus! Trokš- ņu iedarbība var izraisīt dzirdes zudumu. Piemērots riepu uzpildīšanai. Izmantojiet acu aizsardzību Piemērots lietošanai ar pneimatis- kajiem instrumentiem. Piesargāties no karstas virsmas. Piemērots lietošanai ar pneimatis- kajām pistolēm. Brīdinājums par elektrisko sprie- gumu Ražojums atbilst spēkā esošajām Eiropas Direktīvām. Uzmanību! Ierīce ir aprīkota ar automātisku ieslēgšanas kontroli. Turiet trešās personas prom no ierīces darba zonas! m Ievērībai! Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam aprīkojuši ar šādu zīmi. Aizsardzības klase IIwww.scheppach.com

4. Paredzētajam mērķim atbilstoša lietošana ....................................................... 163

7. Darbības pirms lietošanas sākšanas ................................................................ 167

Mēs neuzņemamies atbildību par nelaimes gadīju- miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

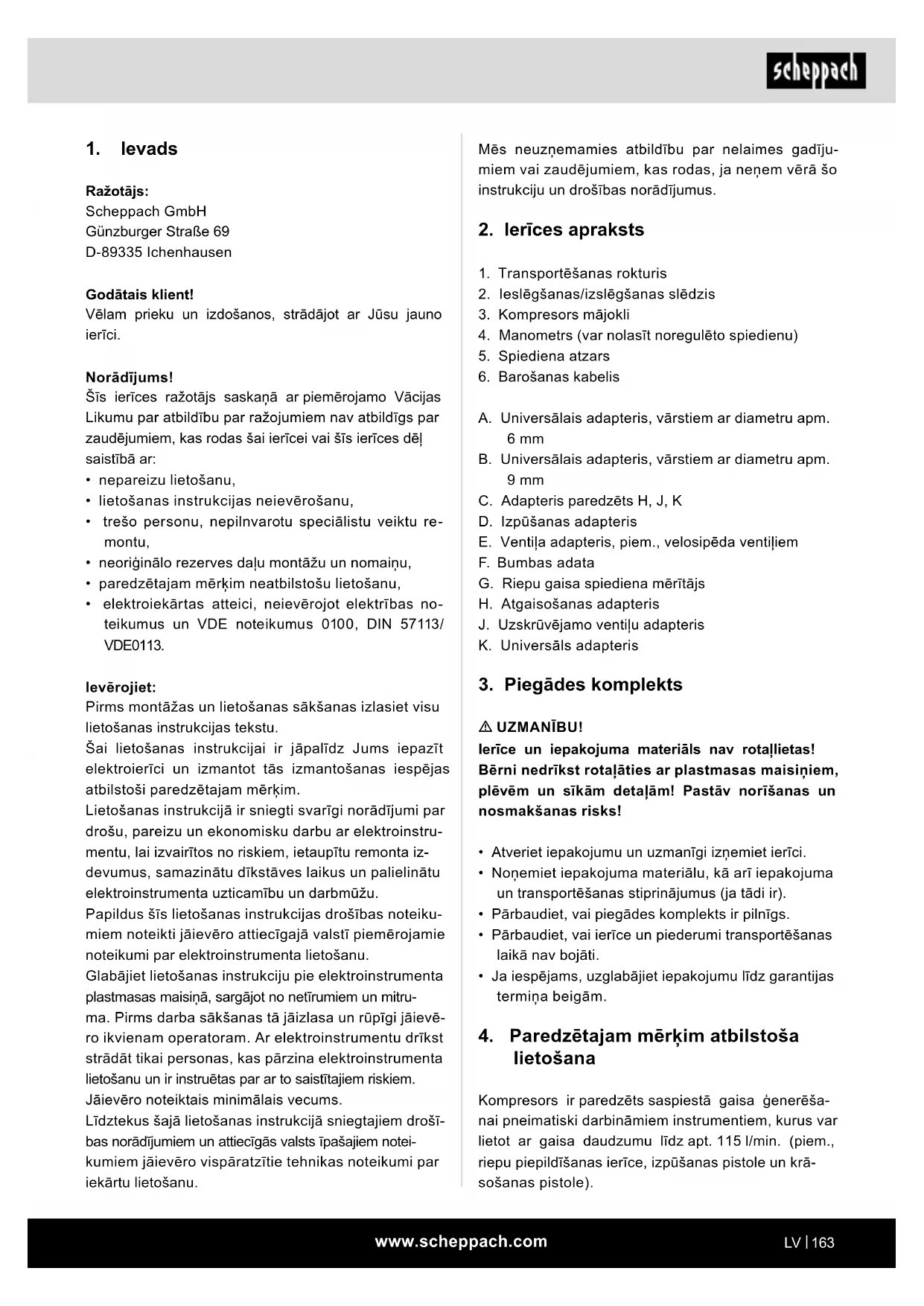

1. Transportēšanas rokturis

2. Ieslēgšanas/izslēgšanas slēdzis

3. Kompresors mājokli

4. Manometrs (var nolasīt noregulēto spiedienu)

A. Universālais adapteris, vārstiem ar diametru apm. 6 mm B. Universālais adapteris, vārstiem ar diametru apm. 9 mm C. Adapteris paredzēts H, J, K D. Izpūšanas adapteris E. Ventiļa adapteris, piem., velosipēda ventiļiem F. Bumbas adata G. Riepu gaisa spiediena mērītājs H. Atgaisošanas adapteris J. Uzskrūvējamo ventiļu adapteris K. Universāls adapteris

3. Piegādes komplekts

m UZMANĪBU! Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastmasas maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.

4. Paredzētajam mērķim atbilstoša

lietošana Kompresors ir paredzēts saspiestā gaisa ģenerēša- nai pneimatiski darbināmiem instrumentiem, kurus var lietot ar gaisa daudzumu līdz apt. 115 l/min. (piem., riepu piepildīšanas ierīce, izpūšanas pistole un krā- sošanas pistole).

Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Godātais klient! Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci. Norādījums! Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,

• lietošanas instrukcijas neievērošanu,

• trešo personu, nepilnvarotu speciālistu veiktu re- montu,

• neoriģinālo rezerves daļu montāžu un nomaiņu,

• paredzētajam mērķim neatbilstošu lietošanu,

• elektroiekārtas atteici, neievērojot elektrības no- teikumus un VDE noteikumus 0100, DIN 57113/ VDE0113. Ievērojiet: Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai ir jāpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstru- mentu, lai izvairītos no riskiem, ietaupītu remonta iz- devumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteiku- miem noteikti jāievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu. Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisiņā, sargājot no netīrumiem un mitru- ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievē- ro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistītajiem riskiem. Jāievēro noteiktais minimālais vecums. Līdztekus šajā lietošanas instrukcijā sniegtajiem drošī- bas norādījumiem un attiecīgās valsts īpašajiem notei- kumiem jāievēro vispāratzītie tehnikas noteikumi par iekārtu lietošanu.www.scheppach.com

2) Elektriskā drošība

a) Elektroinstrumenta kontaktspraudnim jāiede- ras kontaktligzdā. Kontaktspraudni nekādā veidā nedrīkst izmai- nīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Ne- izmainīti kontaktspraudņi un piemērotas kontakt- ligzdas mazina elektriskā trieciena risku. b) Nepieļaujiet zisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkoju- mu, plītīm un ledusskapjiem. Pastāv paaugsti- nāts elektriskā trieciena risks, ja jūsu ķermenis ir iezemēts. c) Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens iekļūšana elektroinstrumentā palielina elektriskā trieciena risku. d) Neizmantojiet savienošanas vadu citam no- lūkam, lai pārnēsātu, uzkarinātu elektroins- trumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa- lielina elektriskā trieciena risku. e) Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Dar- biem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku. f) Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aiz- sargslēdzi. Noplūdstrāvas aizsargslēdža lietoša- na mazina elektriskā trieciena risku.

a) Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elek- troinstrumentu. Nelietojiet elektroinstrumen- tu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Ne- uzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus. b) Lietojiet individuālu aizsargaprīkojumu un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargķive- re vai ausu aizsargi, atkarībā no elektroinstrumen- ta veida un izmantošanas, mazina savainojumu risku. Sakarā ar ierobežotu gaisa padevi nav iespējams lie- tot instrumentus, kuriem nepieciešams ļoti liels gaisa patēriņš (piem., orbitālā slīpmašīna, taisnā slīpmašīna un triecienskrūvgriezis). Kompresoru drīkst ekspluatēt tikai sausās un labi ven- tilētās iekštelpās. Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ie- rīces lietošana citiem mērķiem uzskatāma par neat- bilstošu. Par jebkuriem bojājumiem vai savainojumiem, kas tādēļ radušies, ir atbildīgs lietotājs/operators, nevis ražotājs. Ņemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

Brīdinājums! Izlasiet visus drošības norādījumus un norādes! Drošības norādījumu un norāžu neievē- rošana var izraisīt elektrisko triecienu, ugunsgrēku un/ vai smagus savainojumus! Uzglabājiet visus drošības norādījumus un norā- des turpmākām uzziņām. Drošības norādījumos izmantotais jēdziens “Elektro- instruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla barošanas kabeli), un uz elektroinstrumentiem, kurus darbina akumulators (bez tīkla barošanas kabeļa).

1) Darba vietas drošība

a) Uzturiet savu darba vietu tīru un labi apgais- motu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus. b) Nedarbojieties ar elektroinstrumentu sprā- dzienbīstamā vidē, kurā atrodas viegli aizde- dzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ģenerē dzirksteles, kas var aiz- dedzināt putekļus vai tvaikus. c) Nelaidiet klāt bērnus un citas personas elek- troinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.www.scheppach.com

d) Uzglabājiet neizmantotos elektroinstrumen- tus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzi- na šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas. e) Rūpīgi kopiet elektroinstrumentus un dar- binstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroins- trumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti. f) Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējma- lām mazāk iestrēgst un ir vieglāk vadāmi. g) Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šīm norādēm. Turklāt ņemiet vērā darba apstākļus un izpil- dāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas. h) Nodrošiniet, lai rokturi un satveršanas virs- mas būtu sausas, tīras un nebūtu notraipītas ar eļļu un ziežvielu. Slideni rokturi un satverša- nas virsmas neatļauj elektroinstrumenta drošu va- dību un kontroli neparedzamās situācijās.

a) Uzticiet savu elektroinstrumentu labot tikai kvalicētiem speciālistiem un, izmantojot tikai oriģinālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība. m BRĪDINĀJUMS! Šis elektroinstruments darba lai- kā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējo- šu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ietei- cams konsultēties ar ārstu un ražotāju.

PAPILDU DROŠĪBAS NORĀDĪJUMI

Ievērojiet attiecīgā pneimatiskā instrumenta / pne- imatiskās ierīces lietošanas instrukcijas! Papildus jāievēro turpmāk minētās vispārīgās norādes. c) Nepieļaujiet nejaušu lietošanas sākšanu. Pār- liecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var no- tikt nelaimes gadījumi. d) Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslē- gas. Instruments vai atslēga, kas atrodas elektro- instrumenta rotējošā daļā, var radīt savainojumus. e) Nepieļaujiet nedabisku stāju. Ieņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā- dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās. f) Valkājiet piemērotu apģērbu. Nevalkājiet platu apģērbu vai rotaslietas. Sargājiet matus un ap- ģērbu no kustīgajām daļām. Kustīgās daļas var satvert vaļīgu apģērbu, ro- taslietas vai garus matus. g) Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūk- šanas iekārtas izmantošana var mazināt bīstamī- bu, ko rada putekļi. h) Neuzskatiet, ka esat pilnīgā drošībā, un neig- norējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes daļās radīt smagus savai- nojumus.

a) Nepārslogojiet elektroinstrumentu. Izmanto- jiet savā darbā šim nolūkam paredzētu elek- troinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā. b) Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsa- labo. c) Atvienojiet kontaktspraudni no kontaktligz- das un/vai noņemiet noņemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.www.scheppach.com

• Neuzglabājiet vai nelietojiet ēdienus un dzērienus darba telpā. Krāsas tvaiki ir kaitīgi veselībai.

• Darba telpas apjomam jābūt lielākam par 30 m³, un jābūt nodrošinātai pietiekamai gaisa apmaiņai smi- dzināšanas un žāvēšanas laikā.

• Nesmidziniet pret vēju. Izsmidzinot aizdedzināmus vai bīstamus smidzināmos materiālus, principiāli ie- vērojiet vietējās policijas pārvaldes noteikumus.

• Neizmantojiet kopā ar PVC spiediena šļūteni šādus šķidrumus, piem., lakbenzīnu, butilspirtu un meti- lēnhlorīdu. Šie šķidrumi sagrauj spiediena šļūteni.

• Darba zonai jābūt nodalītai no kompresora tā, lai tas nevarētu nonākt tiešā saskarē ar darba vielu. Uzglabājiet drošības norādījumus drošā vietā. Atlikušais risks Ievērojiet lietošanas instrukcijas norādītos apkopes un drošības norādījumus. Esiet vienmēr uzmanīgs darba laikā un nelaidiet tre- šās personas klāt jūsu darba vietai, turot tās drošā attālumā. Arī ierīces lietpratīgas lietošanas laikā vienmēr paliek zināms atlikušais risks, kuru nevar izslēgt. No ierīces veida un konstrukcijas var izrietēt šāda potenciāla bīs- tamība:

• Ražojuma nejauša palaide ekspluatācijā.

• Dzirdes bojājums, ja nelieto norādītos ausu aiz- sargus.

• Netīrumu daļiņas, putekļi utt., neskatoties uz aizsar- gbriļļu lietošanu, var iekļūt jūsu acīs un sejā.

• Savirpuļoto daļiņu ieelpošana.

Darba spiediens ca. 8 bar Teorēt. iesūkšanas jauda ca. 180 l/min Teorētiskā jauda ca. 115 l/min Aizsardzības pakāpe IP20 Aizsardzības klase II Ierīces svars 5,5 kg Drošības norādījumi darbam ar saspiesto gaisu un izpūšanas pistolēm

• Ievērojiet pietiekamu attālumu līdz produktam — ne mazāk kā 2,50 m — un kompresora ekspluatācijas laikā netuvojieties tam ar pneimatiskiem instrumen- tiem / pneimatiskām ierīcēm.

• Kompresora sūknis un cauruļvadi darba laikā sa- sniedz augstas temperatūras. Pieskaršanās rada apdegumus.

• Kompresora iesūktais gaiss jāuztur tīrs no piemai- sījumiem, kas kompresora sūknī var radīt uguns- grēkus vai sprādzienus.

• Atvienojot šļūtenes savienojumu, noturiet ar roku šļū- tenes savienojuma detaļu. Tādējādi jūs nepieļausiet savainojumus, ko rada atpakaļ atlecoša šļūtene.

• Strādājot ar pneimatisko pistoli, valkājiet aizsar- gbrilles un sejas aizsargmasku. Putekļi ir kaitīgi ve- selībai! Svešķermeņi un nopūstās daļiņas var viegli izraisīt savainojumus.

• Neappūtiet personas ar izpūšanas pistoli vai netīriet apģērbu uz ķermeņa. Savainošanās risks! Drošības norādījumi strūklas un izsmidzināšanas papildierīču (piem., krāsotāja pistoles) lietošanai

• Uzpildot izsmidzināšanas papildierīci, novietojiet to pietiekami tālu no kompresora, lai šķidrums nevarē- tu nonākt saskarē ar kompresoru.

• Nekad neizsmidziniet šķidrumu ar izsmidzināšanas palīgierīci (piem., krāsotāja pistoli) kompresora vir- zienā. Mitrums var radīt elektrības izraisītus apdrau- dējumus!

• Neizmantojiet lakas vai šķīdinātājus, kuru uzliesmo- šanas temperatūra ir mazāka par 55 °C. Sprādzien- bīstamība!

• Nesildiet lakas un šķīdinātājus. Sprādzienbīstamī- ba!

• Ja izmanto veselībai kaitīgus šķidrumus, aizsardzī- bai ir nepieciešamas ltrācijas ierīces (aizsargmas- ka). Ievērojiet arī šādu vielu ražotāju sniegto infor- māciju par aizsardzības pasākumiem.

• Jāievēro uz izmantojamo materiālu ārējā iepakoju- ma piestiprinātā informācija un marķējumi saskaņā ar Noteikumiem par rīkošanos ar bīstamām vielām. Ja nepieciešams, jāveic papildu aizsardzības pasā- kumi, it īpaši jāvalkā piemērots apģērbs un jālieto maskas.

• Smidzināšanas procesa laikā, kā arī darba telpā ne- drīkst smēķēt. Sprādzienbīstamība! Arī krāsas tvaiki ir viegli aizdedzināmi.

• Nedrīkst būt pieejamas vai nedrīkst lietot uguns vie- tas, atklātu liesmu vai dzirksteļojošas mašīnas.www.scheppach.com

8. Uzstādīšana un lietošana

m Uzmanību! Pirms lietošanas sākšanas noteikti pilnīgi uzstā- diet ierīci!

8.1 Ttīkla pieslēgums

• Kompresoru var pievienot pie jebkuras kontaktligz- das ar zemējuma kontaktu 220 - 240 V~ 50 Hz, kas ir aprīkota ar 16 A drošinātāju.

• Pirms lietošanas sākšanas uzmaniet, lai tīkla sprie- gums sakristu ar darba spriegumu un mašīnas jau- du datu plāksnītē.

• Gari barošanas vadi, kā arī pagarinājumi, vada spo- les utt. izraisa sprieguma kritumu, un var aizkavēt motora palaišanu.

• Zemās temperatūrās, kas mazākas par +5°C, moto- ra palaišana ir apdraudēta stingras gaitas dēļ.

8.2 Ieslēgšanas/izslēgšanas slēdzis (1. attēls)

• Nospiežot pogu (2) pozīcijā I, ieslēdz kompresoru.

• Lai izslēgtu kompresoru, poga (2) jānospiež pozīcijā 0.

8.3 Pieslēgumu veikšana (3., 4. attēls)

m Ievērībai! Šim nolūkam izslēdziet ierīci. Turklāt noturiet savienojuma detaļu, lai nepieļautu sa- vainojumus, ko rada šļūtenes atlēkšana.

• Pievienojiet pneimatiskā instrumenta ieliktni pie kompresora pneimatiskās šļūtenes (5).

• Ja atkārtoti vēlaties atvienot šo savienojumu, atvel- ciet pneimatiskās šļūtenes (5) ātrjaucamo savieno- jumu (4).

8.4 Riepu piepildītāja izmantošana (6., 7., 8. attēls)

Pneimatiskais riepu piepildītājs (G) ir paredzēts auto- riepu piepildīšanai; ar atbilstošiem piederumiem arī velosipēda riepu, piepūšamo laivu, piepūšamo matra- ču, bumbu utt. piepildīšanai. Nospiežot atgaisošanas vārstu (7), var samazināt spiedienu. m Ievērībai! Manometrs nav kalibrēts! Pārbaudiet gaisa spiedienu pēc piepildīšanas ar kalib- rētu ierīci. *S3 15% = periodiska darbības pārtraukšana ar 15% ieslēgšanas ilgumu (1,5 min uz katrām 10 minūtēm) Trokšņu emisijas vērtības bija noteiktas atbilstoši stan- darta EN ISO 3744 prasībām. Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. m Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus. Skaņas jaudas līmenis L

96 dB Skaņas spiediena līmenis L

7. Darbības pirms lietošanas

• Pirms pieslēgšanas pārliecinieties, vai datu plāk- snītē norādītā informācija sakrīt ar elektrotīkla pa- rametriem.

• Pārbaudiet, vai ierīcei nav transportēšanas laikā radušos bojājumu. Nekavējoties ziņojiet par iespē- jamiem bojājumiem transporta uzņēmumam, kurš bija piegādājis kompresoru.

• Kompresora uzstādīšana jāveic patērētāja tuvumā.

• Nedrīkst pieļaut garus gaisa vadus un garas baro- jošās līnijas (pagarinātājus).

• Ievērojiet, lai būtu sauss iesūkšanas gaiss bez pu- tekļiem.

• Neuzstādiet kompresoru mitrā vai slapjā telpā.

• Kompresoru drīkst lietot tikai piemērotās telpās (labi ventilētās, apkārtējā gaisa temperatūra no +5°C līdz 40°C). Telpā nedrīkst atrasties putekļi, skābes, tvai- ki, sprāgstošas vai uzliesmojošas gāzes.

• Kompresors ir piemērots lietošanai sausās telpās. Lietošana nav pieļaujama zonās, kurās darbojas ar smidzināmu ūdeni.

• Kompresoru ir atļauts lietot ārpus telpām tikai īslai- cīgi, ja ir sausi laikapstākļi.

• Kompresoram vienmēr jābūt sausam, un to nedrīkst pēc darba atstāt ārpus telpām.www.scheppach.com

Šādus bojātus elektropieslēguma vadus nedrīkst iz- mantot, un izolācijas bojājumu dēļ tie ir bīstami dzī- vībai. Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. Ievērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma va- dus ar marķējumu H05VV-F. Tipa nosaukuma uzdruka uz pieslēguma vada ir ob- ligāta. Maiņstrāvas motors

• Elektrotīkla spriegumam jābūt 220 - 240 V~.

• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvad- rātmilimetru šķērsgriezumam. Pieslēgšanu un remontu drīkst veikt tikai kvalicēts elektriķis. Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• ierīces datu plāksnītē norādītie dati;

• motora datu plāksnītē norādītie dati.

10. Tīrīšana, apkope un glabāšana

m Uzmanību! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem izņemiet elektrotīkla kontaktdak- šu! Savainošanās risks, ko rada strāvas impulsi! m Uzmanību! Nogaidiet, līdz ierīce ir pilnīgi atdzisusi! Risks gūt ap- degumus! m Uzmanību! Pirms visiem tīrīšanas un apkopes darbiem ierīce jāat- brīvo no spiediena! Savainošanās risks!

• Uzturiet ierīci tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.

• Mēs iesakām tīrīt ierīci tieši pēc katras lietošanas.

• Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdi- nātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu iekļūt ierīces iekšienē.

8.5 Izpūšanas pistoles izmantošana

Jūs varat izmantot riepu piepildītāju (G) kā izpūšanas pistoli arī dobumu un netīru virsmu un darba ierīču tī- rīšanai. Šim nolūkam vispirms noņemiet šļūteni ar ventiļa adapteri (8). Tagad saskrūvējiet izpūšanas adapteri (D) ar riepu pie- pildītāju (G).

8.6 Adapteru komplekta izmantošana

Adapteru komplekts nodrošina jums šādas riepu pie- pildītāja papildu izmantošanas iespējas:

• Bumbu piesūknēšana, izmantojot bumbas adatu (F).

• Ventiļu adapteris (E) nodrošina velosipēda riepu piepildīšanu.

• Baseinu, piepūšamo matraču vai laivu piepildīšana, izmantojot papildadapteri (K).

• Preču ar uzskrūvējamiem ventiļiem (piem., laivu) piepildīšana, izmantojot uzskrūvējamo ventiļu adap- teri (J).

• Liela tilpuma preču atgaisošana. Šim nolūkam varat izmantot atgaisošanas vārstu adapteri (C).

• Abus koniskos universālos adapterus (A/B) jūs arī varat izmantot piepūšamo matraču piepildīšanai.

9. Pieslēgšana elektrotīklam

Instalētais elektromotors ir pieslēgts darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslē- gumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem. Strādājot ar strūklas un izsmidzināšanas papildierī- cēm, kā arī ierīci lietojot ārpus telpām, noteikti jāpie- slēdz noplūdstrāvas aizsargslēdzis ar 30 mA vai ma- zāku nostrādes strāvu. Bojāts elektropieslēguma vads Elektropieslēguma vadiem bieži rodas izolācijas bo- jājumi. To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;

• lūzuma vietas pieslēguma vada nepareizas nostipri- nāšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vada pārbraukšanas dēļ;

• izolācijas bojājumi, izraujot no sienas kontaktligzdas;

• plaisas izolācijas novecošanās dēļ.www.scheppach.com

Norādes par Vācijas elektrisko un elektronisko ie- kārtu likumu (ElektroG) Nolietotās elektriskās un elektroniskās ie- kārtas nedrīkst izmest sadzīves atkritu- mos, bet gan tās jānodod šķirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus- tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci- jas likums par baterijām.

• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

• Gala lietotājs patstāvīgi ir atbildīgs par savu per- sonīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!

• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utili- zēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās: - Publiski-tiesiskās utilizācijas vai savākšanas vie- tas (piem., komunālie būvlaukumi) - Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi. - Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekār- tas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savāk- šanas vietā jūsu tuvumā. - Citas ražotāja un izplatītāja papildu pieņemšanas atpakaļ prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi pri- vātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībval- stīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasī- bas attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

• Pirms kompresora tīrīšanas jāatvieno šļūtene un smidzināšanas uzgaļi. Kompresoru nedrīkst tīrīt ar ūdeni, šķīdinātājiem vai tamlīdzīgām vielām.

m Uzmanību! Atvienojiet tīkla kontaktdakšu, atgaisojiet ierīci un visus pievienotos pneimatiskos instrumentus. No- vietojiet kompresoru tā, lai to nevarētu sākt lietot nepiederošas personas. m Uzmanību! Uzglabājiet kompresoru tikai sausā un nepiede- rošām personām nepieejamā vietā. Nesagāziet, uzglabājiet tikai stāvus pozīcijā!

10.2.1 Uzglabāšanas jauda plug, šļūtenes un

piederumi (2 attēls)

• Strāvas vadu (6), kā parādīts 3. attēlā, jābūt novieto- tām sāniem paplātes uz kompresora.

• Spiediena šļūtene var sakrauti rīku nodalījumu.

10.3 Informācija par apkalpošanu

Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektī- vi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: sakabe

• Nav noteikti jābūt piegādes komplektā! Rezerves daļas un piederumus saņemsiet mūsu ser- visa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

• Ierīci var transportēt aiz roktura (1) (5. attēls).

12. Likvidācija un atkārtota

izmantošana Norādes par iepakojumu Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.www.scheppach.com

13. Traucējumu novēršana

Traucējums Iespējamais cēlonis Novēršana Kompresors nedar- bojas. Tīkla spriegums nav pieejams. Pārbaudiet vadu, tīkla kontaktdakšu, droši- nātāju un kontaktdakšu. Tīkla spriegums pārāk zems. Nepieļaujiet pārāk garus pagarinātājus. Izmantojiet pagarinātājus ar pietiekamu dzīslu šķērsgriezumu. Ārējā temperatūra pārāk zema. Nelietojiet, ja ārējā temperatūra ir zemāka par +5° C. Motors pārkarsis. Ļaujiet motoram atdzist, ja nepieciešams, novērsiet pārkaršanas cēloni. Kompresors darbojas, taču nav spiediena. Nehermētisks pretvārsts Nomainiet pretvārstu. Sabojāti blīvējumi. Pārbaudiet blīvējumus, uzticiet nomainīt sabojātus blīvējumus specializētā darb- nīcā. Kompresors dar- bojas, spiedienu parāda manometrā, taču instrumenti nedarbojas. Nehermētiski šļūteņu savienojumi. Pārbaudiet, ja nepieciešams, nomainiet pneimatisko šļūteni un instrumentus. Nehermētisks ātrjaucams savienojums. Pārbaudiet, ja nepieciešams, nomainiet ātrjaucamo savienojumu.www.scheppach.com

14. Atbilstības deklarācija
