HC24V - Kompressors SCHEPPACH - Bezmaksas lietošanas instrukcija

Produkta veids	Gaisa kompresors
Zīmols	Scheppach
Modelis	HC24V
Barošana	230 V ~ 50 Hz
Motora jauda	1500 W
Tvertnes tilpums	24 L
Maksimālais darba spiediens	10 bar
Ieslēgšanas spiediens	8 bar
Izslēgšanas spiediens	10 bar
Teorētiskais iesūkšanas ātrums	180 L/min
Efektīvais ātrums	120 L/min
Darbības režīms	S3 25 % (2,5 min/10 min)
Aizsardzības klase	IP20
Skaņas spiediena līmenis	74,2 dB(A)
Garantētais skaņas jaudas līmenis	95 dB(A)
Svars	16,2 kg
Maksimālais uzstādīšanas augstums	1000 m
Iekļautie piederumi	3 atbalsta kājas, transporta rokturis, montāžas materiāls
Galvenie lietojumi	Riepu pumpēšana, saspiestā gaisa instrumenti, krāsošanas pistoles
Kārtējā apkope	Pēc katras lietošanas iztukšot kondensātu
Drošības ierīces	Drošības vārsts, automātiska apturēšana ar spiediena slēdzi
Nolietojuma daļas	Siksna, savienojums

Bieži uzdotie jautājumi - HC24V SCHEPPACH

Kā salikt transporta rokturi uz HC24V kompresora?

Ievietojiet transporta rokturi (9) spiediena tvertnes balstos (2) un nostipriniet to ar 4 komplektā esošajām cilindriskām skrūvēm (A). Izmantojiet 5 mm sešstūra uzgriežņu atslēgu, lai pievilktu. Pēc tam uzstādiet 2 balstus (G) vītnēs pa labi un pa kreisi no roktura un pretuzgrieziet tos.

Kāds ir Scheppach HC24V kompresora maksimālais darba spiediens?

Maksimālais darba spiediens ir 10 bar. Spiediena slēdzis rūpnīcā ir noregulēts tā, lai tas ieslēgtos pie aptuveni 8 bar un izslēgtos pie 10 bar.

Kā iztukšot kondensāta ūdeni no tvertnes?

Pēc katras lietošanas noņemiet spiedienu no tvertnes (izslēdziet kompresoru un izmantojiet atlikušo gaisu). Atveriet kondensāta iztukšošanas vītņskrūvi (1), griežot to pretēji pulksteņrādītāja virzienam (skatoties no apakšas), lai izvadītu ūdeni. Pēc tam aizveriet to, griežot pulksteņrādītāja virzienā.

Kāda veida eļļa jāizmanto HC24V kompresoram?

Rokasgrāmata nenorāda eļļu, jo dzinējs ir bezapkopes (nav dzinēja eļļas maiņas). Pneimatisko instrumentu eļļošanai izmantojiet īpašu eļļu saspiestā gaisa instrumentiem. Pašam kompresoram nav nepieciešama eļļošana.

Kā noregulēt kompresora izejas spiedienu?

Izmantojiet spiediena regulatoru (7), kas atrodas uz paneļa. Grieziet to, lai palielinātu vai samazinātu spiedienu, nolasiet vērtību no manometra (6). Noregulētais spiediens tiek nodots ātrgaitas savienotājam (5) jūsu instrumentiem.

Vai es varu izmantot Scheppach HC24V kompresoru ārpus telpām?

Kompresoru ārpus telpām var izmantot tikai īslaicīgi sausos apstākļos. Tas nedrīkst tikt pakļauts lietus vai mitrumam. Pēc lietošanas uzglabājiet to sausā vietā. Īslaicīgai lietošanai ārpus telpām pievienojiet to caur noplūdes strāvas aizsargslēdzi ar maks. 30 mA.

Ko darīt, ja kompresors neieslēdzas?

Vispirms pārbaudiet tīkla spriegumu, kabeli, kontaktdakšu un drošinātāju (16 A). Pārliecinieties, ka apkārtējā temperatūra ir augstāka par +5 °C. Ja dzinējs ir pārkarsis, ļaujiet tam atdzist. Izvairieties no pārāk gariem pagarinātājiem (minimālais šķērsgriezums 1,5 mm² 25 m garumā).

Kā apkopt spiediena tvertni?

Pirms katras lietošanas pārbaudiet, vai tvertnē nav rūsas vai bojājumu. Pēc katras lietošanas iztukšojiet kondensātu. Neizmantojiet, ja tvertne ir sarūsējusi vai bojāta. Drošības vārsts jāaktivizē vismaz ik pēc 30 darba stundām.

Kādus instrumentus es varu izmantot ar šo kompresoru?

Šis kompresors ir piemērots saspiestā gaisa instrumentiem, kuriem nepieciešams plūsmas ātrums aptuveni 120 L/min, piemēram, riepu pumpēšanas pistoles, pūtēji, krāsošanas pistoles un citi viegli pneimatiskie instrumenti. Ievērojiet izmantoto instrumentu norādījumus.

Kur es varu atrast rezerves daļas HC24V?

Rezerves daļas ir pieejamas Scheppach servisa centrā. Noskenējiet QR kodu rokasgrāmatas titullapā vai sazinieties ar pēcpārdošanas servisu. Lai pasūtītu, norādiet ierīces tipu (HC24V) un ierīces atsauces numuru. Nolietojuma daļās ietilpst siksna un savienojums.

LIETOŠANAS INSTRUKCIJA HC24V SCHEPPACH

Uz ražojuma attēloto simbolu skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādīju-mus!
	Valkājiet respiratoru.
	Valkājiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Brīdinājums par karstām daļām
	Brīdinājums par elektrisko spriegumu
	Brīdinājums par automātisko palaidi
	Nepakļaujiet ierīci lietus iedarbībai. lerīci drīkst novietot, uzglabāt un ekspluatēt tikai tad, ja tiek nodrošināta sausa vide.
	Skaņas spiediena līmeņa dati dB
	Piemērots riepu uzpildīšanai.
	Piemērots lietošanai ar pneimatiskajiem instrumentiem.
	Piemērots lietošanai ar pneimatiskajām pistolēm.
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.

Satura rādītājs: Lappuse:

1. levads.... 167
2. lerīces apraksts (1., 2. att.)....167
3. Piegādes komplekts 167
4. Noteikumiem atbilstoša lietošana....168
5. Drošības norādījumi 168
6. Tehniskie raksturlielumi 170
7. Darbības pirms lietošanas sākšanas 171
8. Uzstādīšana un vadība.... 171
9. Pieslēgšana elektrotīklam 172
10. Tīrīšana, apkope, glabāšana un rezerves daļu pasūtīšana.... 172
11. Utilizacija un atkārtota izmantošana 173
12. Traucējumu novēršana 174
13. Atbilstības deklarācija....209

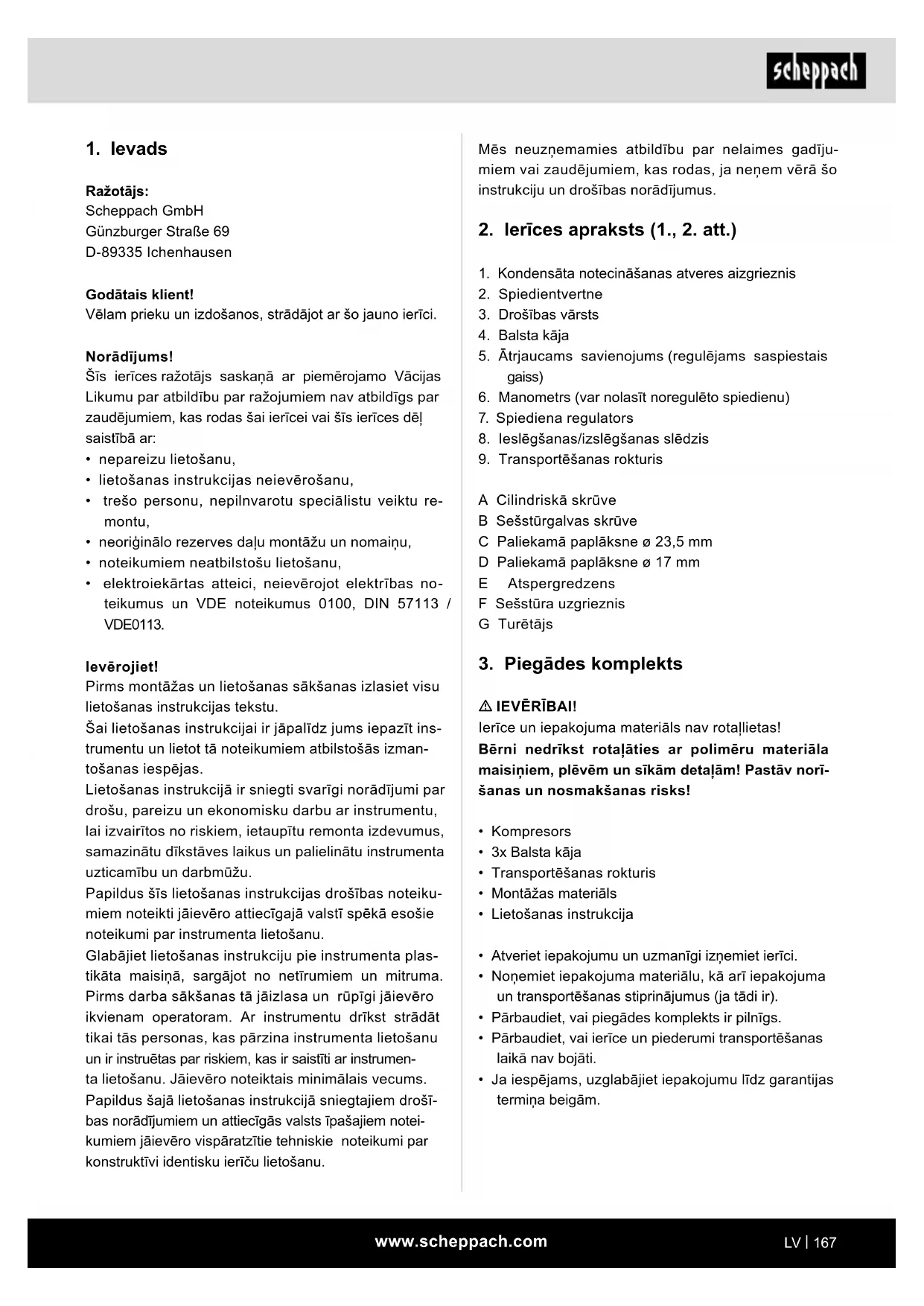

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaṇā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriginālo rezerves daļu montāžu un nomainņu,
  • noteikumiem neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jāpalīdz jums iepazīt instrumentu un lietot tā noteikumiem atbilstošās izman-tošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar instrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu instrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par instrumenta lietošanu.

Glabājiet lietošanas instrukciju pie instrumenta plastikāta maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar instrumentu drīkst strādāt tikai tās personas, kas pārzina instrumenta lietošanu un ir instruētas par riskiem, kas ir saistīti ar instrumenta lietošanu. Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1., 2. att.)

1. Kondensāta notecināšanas atveres aizgrieznis
2. Spiedientvertne
3. Drošības vārsts
4. Balsta kāja
5. Ātrjaucams savienojums (regulējams saspiestais gaiss)
6. Manometrs (var nolasīt noregulēto spiedienu)
7. Spiediena regulators
8. leslēgšanas/izslēgšanas slēdzis
9. Transportēšanas rokturis

A Cilindriskā skrūve
B Sešstūrgalvas skrūve
C Paliekamā paplāksne ø 23,5 mm
D Paliekamā paplāksne ø 17 mm
E Atspergredzens
F Sešstūra uzgrieznis
G Turētājs

3. Piegādes komplekts

⚠ IEVÊRÎBAI!

lerīce un iepakojuma materiāls nav rotaṭlietas!

Bērni nedrīkst rotaļāties ar polimēru materiāla maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Kompresors
  • 3x Balsta kāja
• Transportēšanas rokturis

• Montāžas materiāls
  • Lietošanas instrukcija

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.

• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

4. Noteikumiem atbilstoša lietošana

Kompresors ir paredzēts saspiestā gaisa ģenerēšanai pneimatiski darbināmiem instrumentiem, kurus var lietot ar gaisa daudzumu līdz apt. 95 l/min. (piem., riepu piepildīšanas ierīce, izpūšanas pistole un krāsošanas pistole).

Kompresoru drīkst ekspluatēt tikai sausās un labi ventilētās iekštelpās.

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. le- rīces lietošana citiem mērķiem ir uzskatāma par no- teikumiem neatbilstošu.

Par jebkuriem bojājumiem vai savainojumiem, kas tādēl radušies, ir atbildīgs lietotājs/operators, nevis ražotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uznēmumos, kā arī līdzīgos darbos.

5. Drošības norādījumi

△ leverībai! Lai izsargātos no elektrošoka, savainojumiem un aizdegšanās, lietojot elektroierīces, ṣemiet vērā turpmāk minētos galvenos drošības norādījumus. Pirms instrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzglabājiet.

Drošs darbs

1. Uzturiet kārtībā savu darba vietu.

- Nekārtība darba vietā var izraisīt nelaimes gadī-jumus.

1. Nemiet vērā apkārtējās vides ietekmi.

- Sargājiet elektroinstrumentus no lietus.

- Nelietojiet elektroinstrumentus mitrā vai slapjā vidē. Risks, ko rada elektriskais trieciens!

- Nodrošiniet labu darba vietas apgaismojumu.

- Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē.

1. Sargājiet sevi no iespējamā elektrošoka.

- Nepielaujiet kermana dalu pieskaršanos iezemētiem priekšmetiem (piem., caurulēm, radiatoriem, plītīm, ledusskapjiem).

1. Nelaidiet klāt bērnus!

- Nelaujiet citām personām pieskarties instrumentam un vadam, nelaidiet klāt tās savā darba vietā.

1. Elektroinstrumentus, ko nelietojat, uzglabājiet drošā vietā

- Neizmantotus elektroinstrumentus uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā.

1. Nepārslogojiet elektroinstrumentu.

- Ar norādīto pieļaujamo jaudu varēsiet strādāt labāk un drošāk.

1. Valkājiet piemērotu apgērbu

- Nevalkājiet platu apgērbu vai nelietojiet rotaslietas, ko var satvert ierīces kustīgās detalas.

- Strādājot ārpus telpām, ieteicams izmantot gumijas cimdus un neslīdošus apavus.

- Garus matus nosedziet ar matu tīklinu.

1. Neizmantojiet vadu mērkiem, kuriem tas nav pa-redzēts

- Neizmantojiet vadu, lai atvienotu spraudni no kontaktligzdas. Sargājiet vadu no karstuma, ellas un asām škautnēm.

1. Rūpīgi kopiet instrumentus

- Uzturiet kompresoru tīru, lai darbs veiktos labi un droši.

- levērojiet apkopes noteikumus.

- Regulāri pārbaudiet elektroinstrumenta pieslēguma vadu un bojājumu gadījumā uzticiet to salabot kompetentam speciālistam.

- Regulāri pārbaudiet pagarinātājus un nomainiet tos, ja tie ir bojāti.

1. Nepieļaujiet nejaušu darbības sākšanu

- Pārliecinieties, vai slēdzis, ievietojot spraudni kontaktligzdā, ir izslēgts.

1. Strādājot ārpus telpām, izmantojiet pagarinātājus

- Ārpus telpām lietojiet tikai atļautos pagarinātājus ar atbilstīgiem apzīmējumiem.

- Kabelsaivu izmantojiet tikai notitā stāvoklī.

1. Vienmēr esiet uzmanīgs

- Sekojiet līdzi savai rīcībai. Strādājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat koncentrējies.

1. Pārbaudiet, vai elektroinstruments nav bojāts.

- Pirms elektroinstrumenta turpmākas izmantošanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim.

- Pārbaudiet, vai kustīgās detaļas darbojas nevainojami, neaizķeras un nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību.

- Bojāti aizsargmehānismi un detaļas atbilstoši jā-salabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi.

- Bojāti slēdži jānomaina klientu tehniskās apkalpošanas darbnīcā.

- Neizmantojiet neatbilstīgus vai bojātus pieslēgu-ma vadus.

- Nelietojiet elektroinstrumentus, kuriem nevar ieslēgt un izslēgt slēdzi.

1. Elektroinstrumenta remontu uzticiet veikt kvalifi- cētam elektrikim

- Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem. Remontu drīkst veikt tikai kvalificēts elektrikis, turklāt jāizmanto oriģinālās rezerves daļas, citādi ar lietotāju var notikt nelai-mes gadījumi.

1. levērībai!

- Savai drošībai lietojiet tikai piederumus un papildierīces, kas norādītas lietošanas instrukcijā vai ko ieteicis vai norādījis instrumentu ražotājs. Citu darba instrumentu vai piederumu lietošana, kas atšķiras no lietošanas instrukcijā vai katalogā ieteiktajiem, var radīt personīgu savainošanās risku.

1. Troksnis

- Izmantojot kompresoru, lietojiet ausu aizsargus.

1. Pieslēguma vada nomaina

- Ja bojā pieslēguma vadu, ražotājam vai kvalificē-tam elektrikim tas jānomaina, lai nepieļautu bīsta-mību. Risks, ko rada elektriskais trieciens

1. Riepu piepildīšana

- Tieši pēc piepildīšanas pārbaudiet spiedienu riepā ar piemērotu manometru, piem., degvielas uzpildes stacijā.

1. Pa celu pārvietojami kompresori lietošanai būv-laukumā

- Uzmaniet, lai visas šlūtenes un armatūra būtu piemērota kompresora maksimāli pieļaujamajam darba spiedienam.

1. Uzstādīšanas vieta

- Uzstādiet kompresoru tikai uz līdzenas pamatnes

1. Ir ieteicams, ka padeves šlūtenes, ja spiediens pārsniedz 7 bar, vajadzētu aprīkot ar drošības kabeli, piem., tērauda trosi.

2. Nepieļaujiet spēcīgu slodzi uz caurulvadu sistēmu, izmantojot elastīgas šlūtenes īscaurules, lai nepielautu salocījuma vietas.

3. Lietojiet noplūdstrāvas aizsargslēdzi ar 30 mA vai mazāku nostrādes strāvu. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

⚠ BRĪDINĀJUMS! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

PAPILDU DROŠĪBAS NORĀDĪJUMI

levērojiet attiecīgā pneimatiskā instrumenta / pneimatiskās ierīces lietošanas instrukcijas! Papildus jāievēro turpmāk minētās vispārīgās norādes.

Drošības norādījumi darbam ar saspiesto gaisu un izpūšanas pistolēm

- levērojiet pietiekamu attālumu līdz produktam — ne mazāk kā 2,50 m — un kompresora ekspluatācijas laikā netuvojieties tam ar pneimatiskiem instrumentiem / pneimatiskām ierīcēm.

- Kompresora sūknis un caurulvadi darba laikā sasniedz augstas temperatūras. Pieskaršanās rada apdegumus.

- Kompresora iesūktais gaiss jāuztur tīrs no piemaisī-jumiem, kas kompresora sūknī var radīt ugunsgrē-kus vaj sprādzienus.

- Atvienojot šlūtenes savienojumu, noturiet ar roku šlūtenes savienojuma detaļu. Tādējādi jūs nepieļausiet savainojumus, ko rada atpakal atlecoša šlūtene

- Strādājot ar pneimatisko pistoli, valkājiet aizsargbrilles un sejas aizsargmasku. Putekli ir kaitīgi veselībai! Svešķermani un nopūstās dalīnas var viegli izraisīt savainojumus.

- Neappūtiet personas ar izpūšanas pistoli vai netīriet apgērbu uz kermena. Savainošanās risks!

Drošības norādījumi strūklas un izsmidzināšanas papildierīču (piem., krāsotāja pistoles) lietošanai

- Uzpildot izsmidzināšanas papildierīci, novietojiet to pietiekami tālu no kompresora, lai škīdrums nevarē-tu nonākt saskarē ar kompresoru.

- Nekad neizsmidziniet škīdrumu ar izsmidzināšanas palīgierīci (piem., krāsotāja pistoli) kompresora virzienā. Mitrums var radīt elektrības izraisītus apdraudējumus!

• Neizmantojiet lakas vai škīdinātājus, kuru uzliesmošanas temperatūra ir mazāka par 55 °C. Sprādzienbīstamība!
• Nesildiet lakas un škīdinātājus. Sprādzienbīstamība!
• Ja izmanto veselībai kaitīgus šķidrumus, aizsardzībai ir nepieciešamas filtrācijas ierīces (aizsargmaska). levērojiet arī šādu vielu ražotāju sniegto informāciju par aizsardzības pasākumiem.
• Jāievēro uz izmantojamo materiālu ārējā iepakoju-ma piestiprinātā informācija un markējumi saskaṇā ar Noteikumiem par rīkošanos ar bīstamām vielām. Ja nepieciešams, jāveic papildu aizsardzības pasā-kumi, it īpaši jāvalkā piemērots apgērbs un jālieto maskas.
• Smidzināšanas procesa laikā, kā arī darba telpā nedrīkst smēkēt. Sprādzienbīstamība! Arī krāsas tvaiki ir viegli aizdedzināmi.
• Nedrīkst būt pieejamas vai nedrīkst lietot uguns vietas, atklātu liesmu vai dzirksteļojošas mašīnas.
• Neuzglabājiet vai nelietojiet ēdienus un dzērienus darba telpā. Krāsas tvaiki ir kaitīgi veselībai.
• Darba telpas apjomam jābūt lielākam par 30 m³, un jābūt nodrošinātai pietiekamai gaisa apmainai smidzināšanas un žāvēšanas laikā.
• Nesmidziniet pret vēju. Izsmidzinot aizdedzināmus vai bīstamus smidzināmos materiālus, principiāli ie-vērojiet vietējās policijas pārvaldes noteikumus.
• Neizmantojiet kopā ar PVC spiediena šlūteni šādus škīdrumus, piem., lakbenzīnu, butilspirtu un meti-lēnhlorīdu. Šie škīdrumi sagrauj spiediena šlūteni.
• Darba zonai jābūt nodalītai no kompresora tā, lai tas nevarētu nonākt tiešā saskarē ar darba vielu.

Spiedientvertnu lietošana

• Kurš lieto spiedientvertni, tam tā jāuztur pienācīgā stāvoklī, pienācīgi jālieto, jākontrolē, nekavējoties jāveic nepieciešamie uzturēšanas kārtībā un labošanas darbi un atbilstoši apstākļiem jāveic nepieciešamie drošības pasākumi.
• Uzraudzības iestāde atseviškā gadījumā var dod rīkojumu par nepieciešamajiem kontroles pasāku-miem.
• Nedrikst lietot spiedientvertni, ja tai ir trūkumi, tā apdraud darbiniekus vai trešās personas.
• Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu. Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu tehniskās apkalpošanas darbnīcā.

Uzglabājiet drošības norādījumus drošā vietā.

Atlikušais risks

Ražojums ir konstruēts atbilstoši tehniskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• levērojiet lietošanas instrukcijas norādītos apkopes un drošības norādījumus.
• Esiet vienmēr uzmanīgs darba laikā un nelaidiet trešās personas klāt jūsu darba vietai, turot tās drošā attālumā.
• Atlikušos riskus var minimizēt, ja kopā ievēro “Drošības norādījumus” un “Noteikumiem atbilstošu lietošanu”, kā arī lietošanas instrukciju.
• Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.

Arī ražojums lietpratīgas lietošanas laikā vienmēr pa-liek

zināms atlikušais risks, kuru nevar izslēgt. No ražojums veida un konstrukcijas var izrietēt šāda potenciāla bīstamība:

• Ražojuma nejauša palaide ekspluatācijā.
• Dzirdes bojājums, ja nelieto norādītos ausu aizsargus.
• Netīrumu dalīnas, puteklī utt., neskatoties uz aizsargbriļlu lietošanu, var iekļūt jūsu acīs vai sejā.
• Savirpuloto dalinu ieelpošana.

⚠ Brīdinājums

Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

6. Tehniskie raksturlielumi

Tikla pieslēgums 230 V\~ 50 Hz

Motora jauda 1500 W
Darba režīms S3 25 %
Kompresora apgriezienu skaits 3750 min	-1
Spiedientvertnes tilpums 24 l
Darba spiediens apt. 10 bar
Teorēt. iesūkšanas jauda apt. 180 l/min
Teorētiskā jauda apt. 120 l/min
Aizsardzības pakāpe IP20
lerīces svars 16,2 kg
Maks. uzstādīšanas augstums (v.j.l.)	1000 m

Paturētas tiesības veikt tehniskas izmainas!

*S3 25% = periodiska darbības pārtraukšana ar 25% ieslēgšanas ilgumu (2,5 min uz katrām 10 minūtēm)

Trokšņu emisijas vērtības bija noteiktas atbilstoši standarta EN ISO 3744 prasībām.

Lietojiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

⚠ Brīdinājums: Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Skaņas jaudas līmenis L_wA	95 dB
Skaņas spiediena līmenis L_pA	74,2 dB
Kļūda K_wA/pA	0,91 dB

7. Darbības pirms lietošanas sākšanas

• Pirms pieslēgšanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.
• Pārbaudiet, vai ierīcei nav transportēšanas laikā radušos bojājumu. Nekavējoties ziņojiet par iespēja-miem bojājumiem transporta uzņēmumam, kurš bija piegādājis kompresoru.
• Kompresora uzstādīšana jāveic patērētāja tuvumā.
• Nedrīkst pieļaut garus gaisa vadus un garas barojošās līnijas (pagarinātājus).
• levērojiet, lai būtu sauss iesūkšanas gaiss bez pu-tekliem.
• Neuzstādiet kompresoru mitrā vai slapjā telpā.
• Kompresoru drīkst lietot tikai piemērotās telpās (labi ventilētās, apkārtējā gaisa temperatūra no +5°C līdz 40°C). Telpā nedrīkst atrasties putekļi, skābes, tvaiki, sprāgstošas vai uzliesmojošas gāzes.
• Kompresors ir piemērots lietošanai sausās telpās. Lietošana nav pieļaujama zonās, kurās darbojas ar smidzināmu ūdeni.
• Kompresoru ir atļauts lietot ārpus telpām tikai īslai-cīgi, ja ir sausi laikapstākļi.

- Kompresoram vienmēr jābūt sausam, un to nedrīkst pēc darba atstāt ārpus telpām.

8. Uzstādīšana un vadība

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

Montāžai ir nepieciešams:

• 2x dakšatslēgas 14 mm,
- 1x iekšējā sešstūra atslēga 5 mm (nav iekļautas piegādes komplektā)

8.1 Transportēšanas roktura montāža (5. att.)

- levietojiet transportēšanas rokturi (9) spiedientvertnes (2) turētājos un nofiksējiet to, izmantojot 4 cilindriskās skrūves (A). Pievelciet cilindriskās skrūves (A) ar iekšējā seštūra atslēgu (5 mm).

8.2 Balsta kāju montāža (6. / 6.1. att.)

- Uzstādiet pievienotās balsta kājas (4), izmantojot sešstūrgalvas skrūves (B), paliekamās paplāksnes ø 23,5 mm (C), paliekamās paplāksnes ø 17 mm, atspergredzenus (D) un sešstūra uzgriežņus (F), kā parādīts 6. un 6.1. attēlā.

8.3 Turētāja montāža (7. att.)

- leskrūvējiet 2 turētājus (G) vītnotajos caurumos labajā un kreisajā pusē uz roktura (9), un nostipriniet turētājus ar uzgriežniem pret griešanos.

8.4 Tīkla pieslēgums

• Kompresors ir aprīkots ar tīkla vadu ar kontaktligzdu ar zemējuma kontaktu. To var pievienot pie jebkuras kontaktligzdas ar zemējuma kontaktu 230 V\~ 50 Hz, kas ir aprīkota ar 16 A drošinātāju.
• Pirms lietošanas sākšanas uzmaniet, lai tīkla spriegums sakristu ar darba spriegumu un mašīnas jaudu datu plāksnītē.
• Gari barošanas vadi, kā arī pagarinājumi, vada spoles utt. izraisa sprieguma kritumu, un var aizkavēt motora palaišanu.
• Zemās temperatūrās, kas mazākas par +5°C, motora palaišana ir apdraudēta stingras gaitas dēl.

8.5 leslēgšanas/izslēgšanas slēdzis (2. att.)

• Nospiežot pogu (8) pozīcijā I, ieslēdz kompresoru.
• Lai izslēgtu kompresoru, poga (8) jānospiež pozīcijā 0.

8.6 Spiediena regulēšana (2. att.)

• Ar spiediena regulatoru (7) var noregulēt spiedienu manometrā (6).
• Noregulēto spiedienu var noņemt uz ātrjaucamā savienojuma (5).

8.7 Spiediena releja regulēšana

• Spiediena relejs ir noregulēts rūpnīcā.
  leslēgšanas spiediens apt. 8 bar lzslēgšanas spiediens apt. 10 bar

9. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst

šiem noteikumiem.

Strādājot ar strūklas un izsmidzināšanas papildieri-cēm, kā arī ierīci lietojot ārpus telpām, noteikti jāpieslēdz noplūdstrāvas aizsargslēdzis ar 30 mA vai ma-zāku nostrādes strāvu.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu,
• pārlocījuma vietas pieslēguma vada nepareizas no-stiprināšanas vai izvietošanas dēl,
• griezuma vietas pieslēguma vada pārbraukšanas dēļ,
• izolācijas bojājumi, izraujot no sienas kontaktligz-das,
• plaisas izolācijas novecošanās dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem.

Ilzmantojiet tikai savienošanas vadus ar tādu pašu markējumu.

Tipa markējuma uzdruka uz pieslēguma vada ir obligāta.

Mainstrāvas motors

• Elektrotikla spriegumam jäbüt 230 V\~.
• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrātmilimetru škērsgriezumam.

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektrikis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
- ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

10. Tīrīšana, apkope, glabāšana un rezerves daļu pasūtīšana

⚠️ Ievērībai!

Pirms jebkādiem tīrīšanas un apkopes darbiem atvie- nojiet tīkla spraudni! Savainošanās risks, ko rada strā- vas impulsi!

⚠️ levērībai!

Nogaidiet, līdz ierīce ir pilnīgi atdzisusi! Risks gūt apdegumus!

⚠️ levērībai!

Pirms visiem tīrīšanas un apkopes darbiem ierīce jāat-brīvo no spiediena! Savainošanās risks!

10.1 Tīrīšana

• Uzturiet ierīci tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• Mēs iesakām tīrīt ierīci tieši pēc katras lietošanas.
• Regulāri tīriet ierīci ar mitru drānu un mazliet škīdro ziepju. Neizmantojiet tīrīšanas līdzekļus vai škīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu ieklūt ierīces iekšienē.
• Pirms kompresora tīrīšanas jāatvieno šļūtene un smidzināšanas uzgaļi. Kompresoru nedrīkst tīrīt ar ūdeni, šķīdinātājiem vai tamlīdzīgām vielām.

10.2 Spiedientvertnes apkope (3. att.)

⚠ Ievērībai! Lai nodrošinātu spiedientvertnes (2) ilgstošu derīgumu, pēc katras lietošanas jānotecina kondensāts, atskrūvējot notecināšanas atveres aizgriezni (1).

Vispirms samaziniet spiedienu tvertnē (sk. 10.3.1.).

Notecināšanas atveres aizgriezni atskrūvē, griežot pre-tēji pulkstenṛdītāja virzienam (skatoties no kompresora apakšpuses uz aizgriezni), lai varētu pilnīgi notecināt kondensātu no spiedientvertnes. Pēc tam atkal aizskrū-vējiet notecināšanas atveres aizgriezni (griežot pulksten-rādītāja virzienā). Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu. Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu tehniskās apkalpošanas darbnīcā.

10.3 Glabāšana

⚠️ levērībai!

Atvienojiet tikla kontaktdakšu, atgaisojiet ierīci un visus pievienotos pneimatiskos instrumentus. No-vietojiet kompresoru tā, lai to nevarētu sākt lietot nepiederošas personas.

⚠️ levērībai!

Uzglabājiet kompresoru tikai sausā un nepiederošām personām nepieejamā vietā. Nesagāziet, uzglabājiet tikai stāvus pozīcijā!

10.3.1 Pārspiediena izlaišana

Izlaidiet pārspiedienu no kompresora, izslēdzot kompresoru un patērējot vēl spiedientvertnē esošo saspiesto gaisu, piem., ar pneimatisko instrumentu tukšgaitā vai ar izpūšanas pistoli.

10.4 Drošības vārsts (1. att.)

Drošības vārsts (3) ir noregulēts atbilstoši maksimāli pieļaujamajam spiedientvertnes spiedienam. Nav pieļaujams pārregulēt drošības vārstu vai noņemt savie-nojuma aizturi (3.2) starp notecināšanas uzgriezni (3.1) un tā vāciņu (3.3).

Lai drošības vārsts vajadzības gadījumā pareizi dar-botos, tas ik pēc 30 darba stundām, taču vismaz 3 reizes gadā jāaktivizē. Atvēršanai grieziet caurumoto notecināšanas uzgriezni (3.1) pretēji pulksteņrādītāja virzienam un tad izvelciet ar roku vārsta kātu uz āru pāri caurumotajam notecināšanas uzgrieznim (3.1), lai atvērtu drošības vārsta izplūdes atveri. Tagad no vārs-ta dzirdami izplūst gaiss. Pēc tam atkal aizgrieziet notecināšanas uzgriezni pulksteņrādītāja virzienā.

10.5 Ogles sukas

Pārmērīgas dzirksteļošanas gadījumā uzticiet ogles suku pārbaudi veikt kvalificētam elektrikim. levērībai! Ogles sukas drīkst nomainīt tikai kvalificēts elektrikis.

10.6 Transportēšana (1. att.)

Kompresoru var transportēt, pārnēsājot aiz roktura (9).

10.7 Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu, vajadzētu norādīt šādu informāciju;

- lerīces tips

- lerīces preces numurs

10.8 Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektī- vi, ir detaļas, kas nepieciešamas kā patēriņa materiāli. Dilstošas detaļas*: Siksna, sakabe

* Nav noteikti jäbüt piegādes komplektā!

Rezerves daļas un piederumus saņemsiet mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

11. Utilizācija un atkārtota izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pienēmšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal' prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

12. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Kompresors nedar-bojas.	Tīkla spriegums nav pieejams.	Pārbaudiet vadu, tīkla kontaktdakšu, drošinātāju un kontaktdakšu.
	Tīkla spriegums pārāk zems.	Nepieļaujiet pārāk garus pagarinātājus. Izmantojiet pagarinātājus ar pietiekamu dzīslu šķērsgriezumu.
	Ārējā temperatūra pārāk zema.	Nelietojiet, ja ārējā temperatūra ir zemāka par +5°C.
	Motors pārkarsis.	Laujiet motoram atdzist, ja nepieciešams, novēr-siet pārkaršanas cēloni.
Kompresors darbojas, taču nav spiediena.	Nehermētisks pretvārsts Nomainiet pretvārstu.
	Sabojāti blīvējumi.	Pārbaudiet blīvējumus, uzticiet nomainīt sabojā-tus blīvējumus specializētā darbnīcā.
	Nehermētisks kondensāta noteci-nāšanas atveres aizgrieznis (1).	Ar roku pievelciet aizgriezni Pārbaudiet, ja nepieciešams, nomainiet blīvēju-mu uz aizgriežņa.
Kompresors dar-bojas, spiedienu parāda manomet-rā, taču instrumenti nedarbojas.	Nehermētiski šlūteņu savienojumi.	Pārbaudiet, ja nepieciešams, nomainiet pneima-tisko šlūteni un instrumentus.
	Nehermētisks ātrjaucams savie-nojums.	Pārbaudiet, ja nepieciešams, nomainiet ātrjau-camo savienojumu.
	Ar spiediena regulatoru (7) noregu-lēts pārāk mazs spiediens.	Vairāk atskrūvējiet spiediena regulatoru.

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
