HC24V - Compressore SCHEPPACH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Compressore d'aria
Marca	Scheppach
Modello	HC24V
Alimentazione	230 V ~ 50 Hz
Potenza motore	1500 W
Volume del serbatoio	24 L
Pressione di esercizio massima	10 bar
Pressione di inserimento	8 bar
Pressione di spegnimento	10 bar
Portata di aspirazione teorica	180 L/min
Portata effettiva	120 L/min
Modalità di funzionamento	S3 25 % (2,5 min/10 min)
Classe di protezione	IP20
Livello di pressione acustica	74,2 dB(A)
Livello di potenza acustica garantito	95 dB(A)
Peso	16,2 kg
Altezza di installazione massima	1000 m
Accessori inclusi	3 piedi d'appoggio, maniglia di trasporto, materiale di montaggio
Usi principali	Gonfiaggio pneumatici, utensili ad aria compressa, pistole per verniciatura
Manutenzione ordinaria	Scaricare la condensa dopo ogni utilizzo
Dispositivi di sicurezza	Valvola di sicurezza, arresto automatico tramite pressostato
Parti soggette a usura	Cinghia, accoppiamento

Domande frequenti - HC24V SCHEPPACH

Come montare la maniglia di trasporto sul compressore HC24V?

Inserire la maniglia di trasporto (9) nei supporti del serbatoio in pressione (2) e fissarla con le 4 viti a testa cilindrica (A) fornite. Utilizzare una chiave a brugola da 5 mm per serrare. Montare quindi i 2 supporti (G) nelle filettature a destra e a sinistra della maniglia e controdarli.

Qual è la pressione massima di esercizio del compressore Scheppach HC24V?

La pressione di esercizio massima è di 10 bar. Il pressostato è regolato in fabbrica per inserirsi a circa 8 bar e spegnersi a 10 bar.

Come scaricare l'acqua di condensa dal serbatoio?

Dopo ogni utilizzo, depressurizzare il serbatoio (spegnere il compressore e utilizzare l'aria rimanente). Aprire la vite filettata di scarico della condensa (1) ruotando in senso antiorario (vista dal basso) per evacuare l'acqua. Richiuderla ruotando in senso orario.

Che tipo di olio occorre utilizzare per il compressore HC24V?

Il manuale non specifica olio perché il motore è senza manutenzione (nessun cambio olio motore). Per la lubrificazione degli utensili pneumatici, utilizzare un olio speciale per utensili ad aria compressa. Non è necessaria alcuna lubrificazione del compressore stesso.

Come regolare la pressione di uscita del compressore?

Utilizzare il regolatore di pressione (7) situato sul quadro. Ruotarlo per aumentare o diminuire la pressione, leggere il valore sul manometro (6). La pressione regolata viene trasmessa all'attacco rapido (5) per i vostri utensili.

Posso utilizzare il compressore Scheppach HC24V all'aperto?

Il compressore può essere utilizzato all'aperto solo brevemente in condizioni ambientali asciutte. Non deve essere esposto a pioggia o umidità. Dopo l'uso, riporlo in un luogo asciutto. Per uso temporaneo all'esterno, collegarlo tramite un interruttore differenziale di max. 30 mA.

Cosa fare se il compressore non si avvia?

Controllare prima la tensione di rete, il cavo, la spina e il fusibile (16 A). Assicurarsi che la temperatura ambiente sia superiore a +5 °C. Se il motore è surriscaldato, lasciarlo raffreddare. Evitare prolunghe troppo lunghe (sezione minima 1,5 mm² per 25 m).

Come mantenere il serbatoio in pressione?

Prima di ogni utilizzo, verificare l'assenza di ruggine o danni sul serbatoio. Scaricare la condensa dopo ogni uso. Non utilizzare se il serbatoio è arrugginito o danneggiato. La valvola di sicurezza deve essere azionata almeno ogni 30 ore di funzionamento.

Quali tipi di utensili posso utilizzare con questo compressore?

Questo compressore è adatto per utensili ad aria compressa che richiedono una portata di circa 120 L/min, come pistole per gonfiaggio pneumatici, soffiatori, pistole per verniciatura e altri utensili pneumatici leggeri. Rispettare le istruzioni degli utensili utilizzati.

Dove posso trovare parti di ricambio per il HC24V?

Le parti di ricambio sono disponibili presso il centro di assistenza Scheppach. Scansionare il codice QR sulla pagina iniziale del manuale o contattare il servizio post-vendita. Per ordinare, indicare il tipo di apparecchio (HC24V) e il riferimento dell'apparecchio. Le parti soggette a usura includono la cinghia e l'accoppiamento.

MANUALE UTENTE HC24V SCHEPPACH

Spiegazione dei simboli sul prodotto

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Prima dell'inizio istruzioni per l'uso e la sicurezza leggere e seguire!
	Indossare una protezione respiratoria.
	Indossare protezioni per l'udito. L'esposizione al rumore può causare la perdita dell'udito.
	Avviso di parti calde
	Segnalazione di tensione elettrica
	Attenzione al riavvio automatico
	Non esporre la macchina alla pioggia. L'apparecchio può essere installato stazionato, stoc-cato e azionato solo a condizioni ambientali di asciutto.
	Specificazione del livello di pressione acustica in dB
	Adatto per il gonfiaggio di pneumatici.
	Adatto per l'azionamento di attrezzi pneumatici.
	Adatto per l'azionamento di pistole ad aria compressa.
	Il prodotto è conforme alle direttive europee in vigore.

Indice:

Pagina:

1. Introduzione 41
2. Descrizione dell'apparecchio (fig. 1,2)....41
3. Dotazione....41
4. Utilizzo conforme 42
5. Avvertenze per la sicurezza 42
6. Dati tecnici 45
7. Prima della messa in servizio....45
8. Installazione e funzionamento.... 45
9. Collegamento elettrico....46
10. Pulizia, manutenzione, conservazione e ordinazione dei pezzi di ricambio .... 47
11. Smaltimento e riciclo 48
12. Risoluzione dei guasti....49
13. Dichiarazione di conformità....207

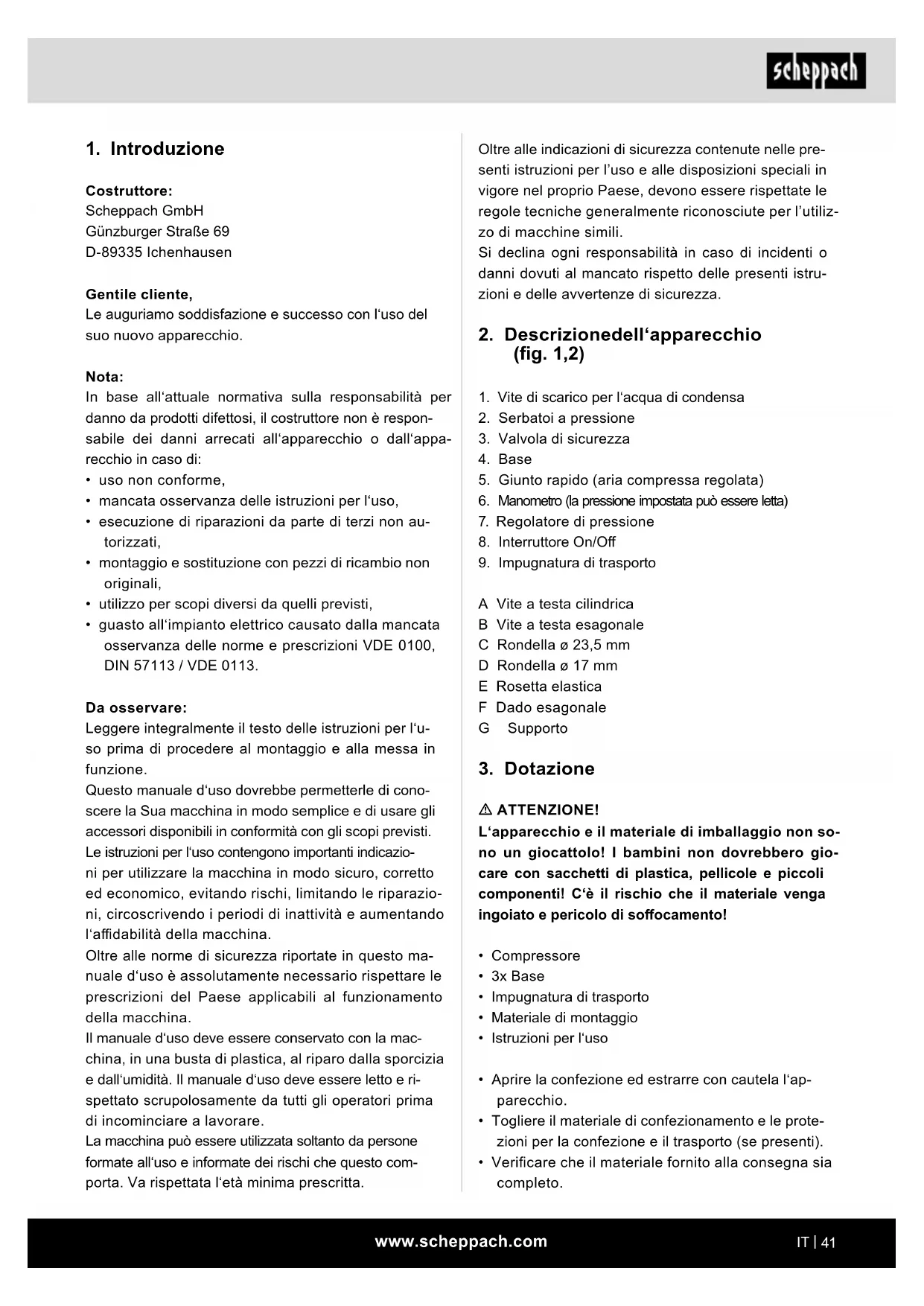

1. Introduzione

Costruttore:

Scheppach GmbH

Le auguriamo soddisfazione e successo con l'uso del suo nuovo apparecchio.

Nota:

In base all'attuale normativa sulla responsabilità per danno da prodotti difettosi, il costruttore non è responsabile dei danni arrecati all'apparecchio o dall'apparecchio in caso di:

• uso non conforme,
• mancata osservanza delle istruzioni per l'uso,
• esecuzione di riparazioni da parte di terzi non autorizzati,
• montaggio e sostituzione con pezzi di ricambio non originali,
• utilizzo per scopi diversi da quelli previsti,
• guasto all'impianto elettrico causato dalla mancata osservanza delle norme e prescrizioni VDE 0100, DIN 57113 / VDE 0113.

Da osservare:

Leggere integralmente il testo delle istruzioni per l'u-so prima di procedere al montaggio e alla messa in funzione.

Questo manuale d'uso dovrebbe permetterle di conoscere la Sua macchina in modo semplice e di usare gli accessori disponibili in conformità con gli scopi previsti.

Le istruzioni per l'uso contengono importanti indicazioni per utilizzare la macchina in modo sicuro, corretto ed economico, evitando rischi, limitando le riparazioni, circoscrivendo i periodi di inattività e aumentando l'affidabilità della macchina.

Oltre alle norme di sicurezza riportate in questo manuale d'uso è assolutamente necessario rispettare le prescrizioni del Paese applicabili al funzionamento della macchina.

Il manuale d'uso deve essere conservato con la macchina, in una busta di plastica, al riparo dalla sporcizia e dall'umidità. Il manuale d'uso deve essere letto e rispettato scrupolosamente da tutti gli operatori prima di incominciare a lavorare.

La macchina può essere utilizzata soltanto da persone formate all'uso e informate dei rischi che questo comporta. Va rispettata l'età minima prescritta.

Oltre alle indicazioni di sicurezza contenute nelle pre- senti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle avvertenze di sicurezza.

2. Descrizionedell'apparecchio (fig. 1,2)

1. Vite di scarico per l'acqua di condensa
2. Serbatoi a pressione
3. Valvola di sicurezza
4. Base
5. Giunto rapido (aria compressa regolata)
6. Manometro (la pressione impostata può essere letta)
7. Regolatore di pressione
8. Interruttore On/Off
9. Impugnatura di trasporto

A Vite a testa cilindrica
B Vite a testa esagonale
C Rondella ø 23,5 mm
D Rondella ø 17 mm
E Rosetta elastica
F Dado esagonale
G Supporto

3. Dotazione

ATTENZIONE!

L'apparecchio e il materiale di imballaggio non sono un giocattolo! I bambini non dovrebbero giocare con sacchetti di plastica, pellicole e piccoli componenti! C'è il rischio che il materiale venga ingoiato e pericolo di soffocamento!

• Compressore
• 3x Base
• Impugnatura di trasporto
• Materiale di montaggio
• Istruzioni per l'uso

- Aprire la confezione ed estrarre con cautela l'apparecchio.

- Togliere il materiale di confezionamento e le protezioni per la confezione e il trasporto (se presenti).

- Verificare che il materiale fornito alla consegna sia completo.

• Controllare che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Conservare l'imballo, se possibile, fino alla scadenza della garanzia.

4. Utilizzo conforme

Il compressore viene utilizzato per generare aria compressa per utensili pneumatici che possono essere azionati con un flusso d'aria fino a 95 l/min. (ad es. gonfiagomme, pistola di soffiaggio e pistola a spruzzo).

Il compressore può essere azionato solo in ambienti interni asciutti e ben ventilati.

La macchina deve essere usata solo per lo scopo pre-scritto. Utilizzi eccedenti tale impiego sono considerati non conformi all'impiego previsto. Per eventuali danni o lesioni di qualsiasi tipo, è responsabile l'utente/operatore e non il costruttore.

Si osservi che i nostri dispositivi non sono destinati a uso commerciale, artigianale o industriale. Se l'apparecchio viene utilizzato per usi commerciali, artigianali o industriali, o per attività equivalenti, non è prevista alcuna garanzia.

5. Avvertenze per la sicurezza

⚠ Attenzione! Durante l'utilizzo di apparecchi elettrici e per prevenire scosse elettriche, pericoli di lesioni e di incendio, devono sempre essere osservate le seguenti indicazioni di sicurezza. Leggere completamente le indicazioni prima di utilizzare questo utensile e conservarle in buono stato per eventuali necessità future.

Per un lavoro sicuro

1. Mantenere il luogo di lavoro in ordine.

- Il disordine sulla postazione di lavoro comporta pericoli di incidenti.

1. Considerare le caratteristiche dell'ambiente di lavoro.

- Non esporre gli apparecchi elettrici alla pioggia.

- Non utilizzare apparecchi elettrici in ambienti umidi o bagnati. Pericolo di scosse elettriche!

- Fare in modo che vi sia una buona illuminazione.

- Non utilizzare apparecchi elettrici nelle vicinanze di liquidi infiammabili o di gas.

1. Proteggersi dalle scosse elettriche.

- Evitare contatti con oggetti con messa a terra, quali ad esempio tubi, caloriferi, forni, refrigeratori.

1. Tenere lontano dalla portata dei bambini!

- Non lasciare che altre persone accedano all'uten- sile e al cavo o sostino nell'area di lavoro.

1. Riporre gli elettroutensili non sicuri

- Gli apparecchi elettrici non utilizzati devono essere conservati in un luogo asciutto, posto in posizione elevata oppure al chiuso, al di fuori della portata dei bambini.

1. Non sovraccaricare l'elettroutensile.

- Si lavora meglio e in modo più sicuro nell'ambito della potenza indicata.

1. Indossare abbigliamento idoneo.

2. Non indossare abiti larghi o gioielli. Essi potrebbero essere attirati da elementi in movimento.

3. Per lavori all'aria aperta si raccomanda di indos- sare quanti di gomma e scarpe antiscivolo.

4. In presenza di capelli lunghi si prega di coprirli con una rete.

5. Utilizzare il cavo esclusivamente per lo scopo per cui è stato creato.

- Non utilizzare il cavo per staccare la spina dalla presa. Salvaguardare il cavo da elevate temperature, olio e spigoli taglienti.

1. Prendersi cura con costanza degli attrezzi.

2. Conservare il compressore in modo pulito, idoneo e sicuro per lavorare.

3. Sequire le istruzioni per la manutenzione.
4. Controllare regolarmente il cavo di alimentazione dell'apparecchio elettrico e, in caso di danni, farlo sostituire da un tecnico specializzato.

5. Controllare regolarmente tutte le prolunghe e sostituirle qualora siano danneggiate.

6. Staccare la spina dalla presa di corrente.

- In caso di mancato utilizzo dell'apparecchio elettrico, prima di effettuare interventi di manutenzione o di sostituzione di utensili quale lame, punte e frese.

1. Evitare l'accensione involontaria.

- Assicurarsi che al momento dell'inserimento della spina nella presa elettrica, l'interruttore sia disinserito.

1. Utilizzare prolunghe per uso esterno

2. All'aperto utilizzare solamente prolunghe adeguate e contrassegnate per tale utilizzo.

3. Utilizzare l'avvolgicavo solo quando questo è srotolato.

4. Prestare attenzione.

- Fare attenzione alle operazioni effettuate. Accingersi a compiere il lavoro con ragionevolezza. Non utilizzare l'apparecchio quando si è distratti.

1. Verificare l'apparecchio per identificare eventuali parti danneggiate.

- Prima dell'uso dell'apparecchio, verificare il corretto funzionamento di tutti i dispositivi di protezione o sostituire le parti difettose.

- Controllare che le parti mobili funzionino correttamente e che non siano bloccate, che non vi siano parti danneggiate. Tutte le parti devono essere montate in modo corretto e osservare tutte le condizioni atte a garantire un regolare funzionamento dell'apparecchio elettrico.

- I dispositivi di sicurezza o le parti danneggiate devono essere riparati o sostituiti a regola d'arte da un'officina di riparazione riconosciuta, a meno di indicazioni diverse fornite nelle istruzioni d'uso.

- Gli interruttori danneggiati devono essere sostituiti da un'officina del Centro Assistenza.

- Non utilizzare cavi di collegamento difettosi o danneggiati.

- Non utilizzare apparecchi elettrici il cui interrutto-re non può essere inserito e disinserito.

1. Far riparare l'apparecchio da un elettricista qualificato.

- Questo apparecchio elettrico è conforme alle vigenti norme di sicurezza. Le riparazioni devono essere eseguite esclusivamente da persone qualificate utilizzando pezzi di ricambio originali; in caso contrario potrebbero derivare incidenti per l'utilizzatore.

1. Attenzione!

- Per la propria sicurezza, utilizzare solo accessori e dispositivi aggiuntivi specificati nel manuale di istruzioni o raccomandati dal produttore o specificati.

- L'utilizzo di strumenti o accessori non raccomandati nel manuale d'uso o nel catalogo può provocare lesioni personali.

1. Rumore

- Quando si utilizza il compressore, ricorrere a una protezione uditiva.

1. Sostituzione del cavo di collegamento

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o un elettricista qualificato al fine di evitare pericoli. Pericolo di scosse elettriche

1. Gonfiaggio di pneumatici

- Controllare la pressione immediatamente dopo il gonfiaggio con un manometro adatto, ad esempio presso una stazione di servizio.

1. Compressori portatili per lavori in cantiere

- Assicurarsi che tutti i tubi e i raccordi siano adatti per la pressione di esercizio massima consentita del compressore.

1. Luogo di installazione

- Posizionare il compressore su una superficie piana.

1. I tubi flessibili di alimentazione dovrebbero essere dotati di un cavo di sicurezza (ad es. un cavo di acciaio) in caso di pressioni superiori ai 7 bar.

2. Evitare carichi pesanti sul sistema di tubazioni impiegando raccordi portagomme per evitare la formazione di punti di piegatura.

3. Utilizzare sempre un interruttore differenziale con corrente di intervento pari a 30 mA. L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

⚠ AVVISO! Questo elettroutensile genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il produttore dell'impianto medico prima di utilizzare l'elettroutensile.

AVVISI DI SICUREZZA SUPPLEMENTARI

Rispettare le istruzioni di servizio corrispondenti dei rispettivi attrezzi pneumatici / dispositivi accessori ad aria compressa! Occorre inoltre rispettare le indicazioni generali di seguito riportate.

Avvisi di sicurezza per lavori con aria compressa e pistola di soffiaggio

- Garantire una distanza sufficiente dal prodotto, sempre di almeno 2,50 m e tenere lontani gli attrezzi pneumatici / i dispositivi accessori ad aria compressa durante il funzionamento del compressore.

- Pompa compressore e linee raggiungono temperature elevate durante il funzionamento. Pericolo di ustioni.

• L'aria aspirata dal compressore deve essere mantenuta libera di impurità che possono provocare incendio o esplosione della pompa del compressore.

- Stringere a mano raccordi allentati del tubo. Per evitare di lesionare rapidamente il tubo nuovo.

• Indossare occhiali protettivi e una mascherina per la protezione delle vie aeree quando si lavora con la pistola ad aria compressa. Le polveri sono nocive per la salute! Corpi estranei e componenti soffiati via possono facilmente causare lesioni.
• Con la pistola di soffiaggio non soffiare su persone o pulire gli abiti indossati. Pericolo di infortuni!

Indicazioni di sicurezza durante l'utilizzo di dispositivi accessori di spruzzaggio e spray (ad es. bombolette spray di vernice)

• Durante il riempimento del dispositivo accessorio di spruzzaggio e spray, tenere lontano il compressore al fine di evitare il contatto del liquido con il compressore.
• Non spruzzare mai con i dispositivi accessori di spruzzaggio (ad es. bombolette spray di vernice) nella direzione del compressore. L'umidità può provocare danni elettrici!
• Non utilizzare vernici o solventi con punto di infiammabilità inferiore a 55 °C. Pericolo di esplosione!
• Non riscaldare vernici e solventi. Pericolo di esplosione!
• Se vengono trattati liquidi nocivi per la salute, sono necessari apparecchi filtranti (maschere facciali) per la protezione. Osservare anche le informazioni fornite dai fabbricanti di tali sostanze per quanto riguarda le misure di protezione.
• Occorre osservare le informazioni e le marcature relative all'ordinanza sulle sostanze pericolose Gef-StoffV applicate sugli imballaggi esterni dei materiali lavorati. È necessario adottare eventualmente ulteriori misure di protezione, in particolare indossare indumenti e maschere adeguate.
• Non è consentito fumare durante il processo di spruzzatura o nell'area di lavoro. Pericolo di esplosione! Anche i fumi delle vernici sono altamente infiammabili.
• Non è consentita la presenza o l'uso di focolari, fiamme libere o macchine che emettono scintille.
• Non conservare o consumare cibi e bevande nell'area di lavoro. I fumi delle vernici sono nocivi per la salute.
• L'area di lavoro deve essere superiore a 30 m ^3 e occorre garantire un sufficiente ricambio dell'aria durante la spruzzatura e l'asciugatura.

• Non spruzzare controvento. Osservare tassativamente le disposizioni dell'autorità di polizia locale quando si spruzzano materiali infiammabili o pericolosi.

• Non trattare in collegamento con il flessibile a pressione in PVC fluidi quali acquaragia, butanolo e diclorometano. Questi fluidi distruggono il flessibile a pressione.

• L'area di lavoro deve essere separata dal compressore in modo che non ci sia un contatto diretto con il mezzo di lavoro.

Funzionamento di serbatoi a pressione

• Chiunque gestisca un serbatoio a pressione deve mantenerlo in buono stato affinché funzioni correttamente, monitorare, rendere immediatamente necessari interventi di manutenzione e riparazione e soddisfare le condizioni di sicurezza necessarie.
• L'autorità di vigilanza può ordinare le misure di controllo necessarie nei singoli casi.
• Il serbatoio a pressione non deve essere utilizzato in caso di difetti, metterà in pericolo dipendenti o terzi.
• Controllare il serbatoio a pressione prima dell'utilizzo per eventuale presenza di ruggine e danni. Il compressore non deve funzionare con un serbatoio a pressione danneggiato o arrugginito. In caso di danni, contattare l'assistenza clienti.

Conservare bene le indicazioni di sicurezza.

Rischio residuo

Il prodotto è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute. Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Rispettare le indicazioni di manutenzione e sicurezza definite all'interno delle istruzioni per l'uso.
• Fare sempre attenzione durante il lavoro e mantenere le altre persone presenti a un distanza di sicurezza rispetto alla propria postazione di lavoro.
• I rischi residui possono essere minimizzati se si rispettano complessivamente le "Indicazioni di sicurezza", l'“Utilizzo conforme” e le istruzioni per l'uso.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque venirsi a creare dei rischi residui non evidenti.

Anche se l' prodotto viene utilizzato in modo corretto sussiste sempre comunque un certo rischio residuo che non può essere escluso. In base al tipo e alla struttura dell' prodotto possono derivare i seguenti potenziali pericoli:

• Messa in funzione involontaria del prodotto.

• Danni all'udito se non si indossano otoprotettori adeguati.

• Particelle di sporco, polvere etc. possono arrivare negli occhi o sul viso nonostante si indossino occhiali protettivi.

• Possibile inalazione di particelle sollevate nell'aria.

Avviso

Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

6. Dati tecnici

Collegamento alla rete 230 V\~ 50 Hz

Potenza motore 1500 W
Modalità operativa S3 25 %
Numero di giri del compressore 3750 min	-1
Volumi serbatoio a pressione 24 l
Pressione di funzionamento ca. 10 bar
Aspirazione teo. ca. 180 l/min
Portata teorica	ca. 120 l/min
Grado di protezione	IP20
Peso dispositivo	16,2 kg
Altezza max. (slm)	1000 m

Con riserva di modifiche tecniche!

*S3 25% = F unzionamento i ntermittente p eriodico con un fattore di servizio del 25% (2,5 min sulla base di 10 minuti)

I valori di emissione acustica sono stati determinati secondo la direttiva EN ISO 3744.

Indossare una protezione acustica.

L'esposizione al rumore può causare la perdita dell'udito.

⚠ Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB, usare degli otoprotettori adeguati.

Livello di potenza acustica L_wA	95 dB
Livello di pressione acustica L_pA	74,2 dB
Incertezza K_wA/pA	0,91 dB

7. Prima della messa in servizio

• Prima di effettuare il collegamento, osservare i dati di rete riportati sulla targhetta.
• Controllare il dispositivo per individuare eventuali danni da trasporto. Segnalare immediatamente eventuali danni alla ditta di trasporto dalla quale il compressore è stato consegnato.
• L'installazione del compressore deve al avvenire in prossimità del consumatore.
• Evitare linee aeree lunghe e linee di alimentazione lunghe (cavo di estensione).
  • Assicurarsi che l'aria aspirata sia asciutta e senza polvere.
• Non posizionare il compressore in ambienti umidi o bagnati.
• Il compressore può essere utilizzato solo in un ambiente idoneo (ben ventilato, temperatura ambiente da +5 °C a 40 °C). Nell'ambiente non devono trovarsi polvere, acidi, fumi, gas esplosivi o infiammabili.
• Il compressore è adatto per l'uso in ambienti asciutti. Negli ambienti in cui si lavora con spruzzi d'acqua, l'uso non è consentito.
• Il compressore può essere usato solo per breve tempo in ambienti esterni, a condizioni ambientali di asciutto.
• Il compressore deve sempre essere tenuto asciutto e non deve rimanere all'aperto dopo i lavori.

8. Installazione e funzionamento

⚠ Attenzione!

Prima della messa in servizio montare completamente il dispositivo!

Per l'installazione è necessario:

• 2 chiavi a bocca da 14 mm,
- 1 chiave a brugola da 5 mm (non inclusa nella fornitura)

8.1 Montaggio della maniglia di trasporto (fig. 5)

- Infilare la maniglia di trasporto (9) nei supporti sul serbatoio a pressione (2) e fissarli con le 4 viti a testa cilindrica (A). Stringere le viti a testa cilindrica (A) con una chiave a brugola (5 mm).

8.2 Montaggio dei piedini di supporto (fig. 6 / 6.1)

- Montare i piedini di supporto (4) in dotazione utilizzando le viti a testa esagonale (B), la rondella ø 23,5 mm (C), la rondella ø 17 mm, la rosetta elastica (D) e i dadi esagonali (F), come mostrato nella figura 6 e 6.1.

8.3 Montaggio del supporto (fig. 7)

- Avvitare le 2 staffe (G) nei fori filettati a destra e sinistra della maniglia (9) e fissare la staffa con i dadi per evitare che ruoti.

8.4 Collegamento alla rete elettrica

• Il compressore è dotato di un cavo di alimentazione con spina con messa terra. Questa può essere collegata a qualsiasi presa con messa a terra da 230 V\~ 50 Hz, con una potenza di 16 A.
• Prima dell'uso, assicurarsi che la tensione di rete corrisponda alla tensione di esercizio e alla potenza del motore indicate sulla targhetta dati.
• Evitare cavi lunghi, nonché prolunghe, avvolgicavo ecc. che possano causare la caduta di tensione e impedire l'avviamento del motore.
• A temperatura inferiore a +5 °C l'avvio del motore diventa difficoltà o causa dell'attrito.

8.5 Interruttore On/Off (fig. 2)

• Premendo il pulsante (8) in posizione I il compressore si accende.
• Per spegnere il compressore il pulsante (8) deve essere premuto in posizione 0.

8.6 Regolazione della pressione (fig. 2)

• Con il regolatore di pressione (7) è possibile impostare la pressione sul manometro (6).
• La pressione impostata può essere rimossa con il giunto rapido (5).

8.7 Impostazione pressostato

- Il pressostato è preimpostato in fabbrica. Pressione in ingresso ca. 8 bar Pressione in uscita ca. 10 bar

9. Collegamento elettrico

Il motore elettrico installato è pronto per l'uso. Il collegamento è conforme alle normative VDE e DIN in vigore. Il collegamento di rete usato e le eventuali prolunghe devono soddisfare queste prescrizioni.

Durante i lavori con i dispositivi accessori di spruzzaggio e spray nonché in caso di applicazione provvisoria all'aperto, occorre collegare assolutamente l'apparecchio ad una corrente di intervento di 30 mA tramite un interruttore differenziale.

Cavi elettrici di collegamento danneggiati

I cavi elettrici sono spesso danneggiati al livello dell'isolamento.

Le cause possono essere:

• Presenza di punti di compressione, quando i cavi di collegamento sono fatti passare attraverso le fessure delle finestre e delle porte.
• I cavi di collegamento sono fissati in modo o in direzione impropria.
• Lesioni nei punti di collegamento dei cavi.
• Problemi di isolamento derivati dalla errata installazione della presa a muro.
• Presenza di fenditure conseguenti all'invecchiamento dell'isolante.

Questi collegamenti elettrici danneggiati non possono essere usati e sono rischiosi per la vita a causa del mancato isolamento.

Controllare regolarmente i cavi elettrici per accertarsi che non siano danneggiati. Accertarsi che durante il controllo il cavo non sia collegato alla rete elettrica.

I collegamenti elettrici devono essere conformi alle normative VDE e DIN. Impiegare solo linee di allacciamento con il medesimo contrassegno.

L'indicazione della tipologia è riportata sul cavo di collegamento.

Motore a corrente alternata

• La tensione di rete deve essere di 230 V\~.
• Le prolunghe devono essere lunghe fino a 25 m e devono avere una sezione di 1,5 mm quadrati.

Gli interventi all'impianto elettrico devono essere effettuati solo da tecnici specializzati in apparecchiature elettriche.

Quando si chiedono informazioni fornire i seguenti dati:

• Tipo di alimentazione del motore
  • Dati della piastrina delle specifiche della macchina
  • Dati della piastrina delle specifiche del motore

10. Pulizia, manutenzione, conservazione e ordinazione dei pezzi di ricambio

Attenzione!

Prima di ogni intervento di pulizia e manutenzione staccare la presa elettrica. Pericolo di lesioni da so- vratensioni!

Attenzione!

Attendere che il dispositivo si sia completamente raffreddato! Pericolo di ustioni!

Attenzione!

Prima di tutti gli interventi di pulizia e manutenzione il dispositivo pressione deve essere depressurizzato! Pericolo di infortuni!

10.1 Pulizia

• Mantenere il dispositivo senza polvere e sporco, per quanto possibile. Pulire il dispositivo con un panno pulito o soffiare con aria compressa a bassa pressione.
• Si consiglia di pulire il dispositivo dopo ogni utilizzo.
• Pulire l'apparecchio con un panno umido e un po' di sapone. Non usare solventi o detergenti che potrebbero danneggiare le parti in plastica dell'apparecchio. Fare attenzione a non far entrare acqua nell'apparecchio.
• Tubo e dispositivi di spruzzo devono essere scollegati dal compressore prima della pulizia. Il compressore non può essere pulito con acqua, solventi o simili.

10.2 Manutenzione del serbatoio di pressione (fig. 3)

△ Attenzione! Per garantire una maggiore durata, dopo ogni utilizzo il serbatoio di pressione (2) deve essere scaricato dalla condensa aprendo la vite di scarico (1).

Scaricare la pressione del serbatoio (si veda 10.3.1). Aprire la vite di scarico ruotando in senso antiorario (direzione indicata alla base del compressore sulla vite) in modo che l'acqua di condensa venga scaricata dal serbatoio a pressione. Quindi chiudere la vite di scarico (girare in senso orario).

Controllare il serbatoio a pressione prima dell'utilizzo per identificare l'eventuale presenza di ruggine e danni.

Il compressore non deve funzionare con un serbatoio a pressione danneggiato o arrugginito. In caso di danni, contattare l'assistenza clienti.

10.3 Conservazione

Attenzione!

Staccare la spina di alimentazione, scaricare il dispositivo e tutti gli accessori ad aria compressa collegati. Spegnere il compressore in modo che non possa essere usato da persone non autorizzate.

⚠ Attenzione!

Conservare il compressore in un luogo asciutto e inaccessibile per l'ambiente non autorizzato. Non inclinare, tenere solo in posizione eretta!

10.3.1 Scarico di sovrappressione

Scaricare l'eccesso di pressione nel compressore spegnendo il compressore e consumare l'aria compressa presente nel serbatoio a pressione, ad es. con uno strumento ad aria compressa al minimo o con una pistola.

10.4 Valvola di sicurezza (fig. 1)

La valvola di sicurezza (3) è regolata sulla massima pressione ammessa del serbatoio di pressione. Non è possibile spostare la valvola di sicurezza oppure rimuovere il dispositivo di collegamento (3.2) tra il dado di scarico (3.1) e la relativa calotta (3.3).

Affinché la valvola di sicurezza funzioni in maniera corretta secondo necessità, questa deve essere azionata ogni 30 ore di servizio, in ogni caso almeno 3 volte all'anno.

Ruotare il dado di scarico (3.1) perforato in senso antiorario per aprirlo, quindi tirare manualmente lo stelo della valvola verso l'esterno sopra il dado di scarico (3.1) perforato per aprire lo sfogo della valvola di sicurezza. La valvola a questo punto scarica l'aria in maniera percettibile. Serrare poi nuovamente il dado di scarico in senso orario.

10.5 Spazzole di carbone

In caso di eccessiva formazione di scintille, far controllare le spazzole di carbone da un elettricista qualificato.

Attenzione! Le spazzole di carbone possono essere sostituite solo da un elettricista qualificato.

10.6 Trasporto (fig. 1)

Il compressore può essere trasportato afferrandolo dalla maniglia (9).

10.7 Ordine dei ricambi

Per ordinare i pezzi di ricambio, devono essere fornite le seguenti informazioni:

- Tipo di dispositivo

• Codice articolo del dispositivo

10.8 Informazioni sul Servizio Assistenza

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un'usura naturale o dovuta all'uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Parti soggette ad usura *: cinture, frizione

* non necessariamente compreso tra gli elementi forniti!

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

Avvertenze per l'imballaggio

Il materiale d'imballaggio è riciclabile. Si prega di smaltire gli imballaggi nel rispetto dell'ambiente.

Avvertenze relative alla legge sui dispositivi elettrici ed elettronici (ElektroG)

I dispositivi elettrici ed elettronici usati non rientrano nei rifiuti domestici, ma devono essere trattati e smaltiti in modo separato!

• Le batterie o gli accumulatori utilizzati non integrati nel dispositivo usato devono essere rimossi prima della consegna, senza distruggerli! Il loro smaltimento è regolato dalla legge sulle batterie.

• I proprietari o gli utilizzatori di dispositivi elettrici ed elettronici sono tenuti per legge a restituirli al termine della loro durata utile.

• L'utente finale è responsabile in prima persona per la cancellazione dei suoi dati personali in relazione al dispositivo usato da smaltire!

• Il simbolo del bidone della spazzatura barrato indica che i dispositivi elettrici ed elettronici non possono essere smaltiti insieme ai normali rifiuti domestici.

• I dispositivi elettrici ed elettronici possono essere restituiti gratuitamente presso i seguenti centri:

• Centri di raccolta e smaltimento di diritto pubblico (ad es. depositi comunali)

• Punti vendita di dispositivi elettronici (fisici e online), nella misura in cui il distributore sia tenuto al ritiro o lo offra in modo volontario.
• È possibile consegnare gratuitamente al produttore, senza dovere acquistare prima un nuovo dispositivo da questi, fino a tre dispositivi elettronici usati per ogni tipo di dispositivo con una lunghezza del bordo di massimo 25 centimetri, oppure portare il dispositivo presso un altro centro di raccolta autorizzato nelle proprie vicinanze.
• Altre condizioni di ritiro complementari del produttore e del distributore sono reperibile presso il rispettivo servizio clienti.

- In caso di consegna da parte del produttore di un nuovo dispositivo elettronico presso un privato, quest'ultimo può richiedere il ritiro gratuito del dispositivo elettronico usato, su richiesta dell'utente finale stesso. Contattare a tale proposito il servizio clienti del produttore.

- Quanto esposto si applica solo ad apparecchi installati e distribuiti in un paese dell'Unione Europea e soggetti alla Direttiva europea 2012/19/UE. Nel paesi al di fuori dell'Unione Europea possono applicarsi norme diverse per lo smaltimento di dispositivi elettrici ed elettronici usati.

12. Risoluzione dei guasti

Guasto Possibile causa Soluzione
Il compressore non funziona.	Tensione di rete assente. Verificare cavo,	spina, fusibile e presa.
	Tensione troppo bassa.	Evitare prolunghe troppo lunghe. Utilizzare cavi con sufficienti sezioni.
	Temperatura esterna troppo bassa.	Non utilizzare con una temperatura esterna inferiore a +5 °C.
	Motore surriscaldato	Lasciare raffreddare il motore, se necessario, eliminare la causa del guasto.
Il compressore funziona, ma senza pressione.	Perdita della valvola di non ritorno Sostituire la valvola di non ritorno.
	Guarnizioni rotte.	Controllare le guarnizioni, far sostituire le guarnizioni rotte in un'officina.
	Perdita della vite di scarico dell'acqua di condensa (1).	Serrare la vite a mano. Controllare la guarnizione sulla vite, se necessario sostituirla.
Il compressore è in funzione, la pressione è indicata sul manometro, tuttavia gli strumenti non funzionano.	I flessibili di collegamento perdono.	Verificare il tubo flessibile e gli utensili, se necessario sostituire.
	Il giunto rapido perde.	Verificare il giunto rapido, se necessario sostituirlo.
	Impostare il regolatore di pressione (7) a una pressione più bassa.	Aprire nuovamente il regolatore di pressione.

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
