HC24V - Kompressor SCHEPPACH - Gratis brugsanvisning og manual

Produkttype	Luftkompressor
Mærke	Scheppach
Model	HC24V
Strømforsyning	230 V ~ 50 Hz
Motoreffekt	1500 W
Beholdervolumen	24 L
Maksimalt arbejdstryk	10 bar
Indkoblingstryk	8 bar
Udkoblingstryk	10 bar
Teoretisk sugeevne	180 L/min
Effektivt flow	120 L/min
Driftsmåde	S3 25 % (2,5 min/10 min)
Beskyttelsesklasse	IP20
Lydtryksniveau	74,2 dB(A)
Garanteret lydeffektniveau	95 dB(A)
Vægt	16,2 kg
Maksimal installationshøjde	1000 m
Medfølgende tilbehør	3 støttefødder, transportgreb, monteringsmateriale
Primære anvendelser	Dækpumpning, trykluftværktøj, malingssprøjter
Rutinemæssig vedligeholdelse	Tøm kondensvand efter hver brug
Sikkerhedsanordninger	Sikkerhedsventil, automatisk stop via trykafbryder
Sliddele	Rem, kobling

Ofte stillede spørgsmål - HC24V SCHEPPACH

Hvordan samler jeg transportgrebet på HC24V-kompressoren?

Indsæt transportgrebet (9) i understøtningerne på trykbeholderen (2) og fastgør det med de 4 medfølgende cylindriske skruer (A). Brug en 5 mm unbrakonøgle til at stramme. Monter derefter de 2 understøtninger (G) i gevindene til højre og venstre for grebet og kontramøtrik dem.

Hvad er det maksimale arbejdstryk for Scheppach HC24V-kompressoren?

Det maksimale arbejdstryk er 10 bar. Trykafbryderen er fabriksindstillet til at tænde ved ca. 8 bar og slukke ved 10 bar.

Hvordan tømmer jeg kondensvand fra beholderen?

Efter hver brug, trykaflast beholderen (sluk for kompressoren og brug den resterende luft). Åbn kondensvandafløbsskruen (1) ved at dreje mod uret (set fra undersiden) for at dræne vandet. Luk den derefter ved at dreje med uret.

Hvilken type olie skal jeg bruge til HC24V-kompressoren?

Manualen specificerer ikke olie, da motoren er vedligeholdelsesfri (ingen motorolieskift). Til smøring af trykluftværktøj, brug en speciel olie til trykluftværktøj. Der er ikke behov for smøring af selve kompressoren.

Hvordan justerer jeg kompressorens udgangstryk?

Brug trykregulatoren (7) på panelet. Drej den for at øge eller mindske trykket, aflæs værdien på manometeret (6). Det indstillede tryk overføres til hurtigkoblingen (5) til dine værktøjer.

Kan jeg bruge Scheppach HC24V-kompressoren udendørs?

Kompressoren må kun bruges udendørs i kort tid under tørre omgivelsesforhold. Den må ikke udsættes for regn eller fugt. Efter brug opbevares den på et tørt sted. Til midlertidig udendørs brug, tilslut den via en fejlstrømsafbryder på max. 30 mA.

Hvad gør jeg, hvis kompressoren ikke starter?

Tjek først netspændingen, kablet, stikket og sikringen (16 A). Sørg for, at omgivelsestemperaturen er over +5 °C. Hvis motoren er overophedet, lad den køle af. Undgå for lange forlængerledninger (min. tværsnit 1,5 mm² til 25 m).

Hvordan vedligeholder jeg trykbeholderen?

Før hver brug kontrolleres beholderen for rust eller skader. Tøm kondensvand efter hver brug. Brug ikke beholderen, hvis den er rusten eller beskadiget. Sikkerhedsventilen skal aktiveres mindst hver 30. driftstime.

Hvilke typer værktøj kan jeg bruge med denne kompressor?

Denne kompressor er velegnet til trykluftværktøj, der kræver en gennemstrømning på ca. 120 L/min, såsom dækpumpe, blæsepistoler, malingssprøjter og andet let trykluftværktøj. Følg instruktionerne for det anvendte værktøj.

Hvor kan jeg finde reservedele til HC24V?

Reservedele er tilgængelige hos Scheppachs servicecenter. Scan QR-koden på manualens forside eller kontakt kundeservice. Ved bestilling angiv apparattype (HC24V) og apparatets referencenummer. Sliddele omfatter rem og kobling.

BRUGSANVISNING HC24V SCHEPPACH

5. Säkerhetsanvisningar

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Benyt åndedrætsværn!
	Brug høreværn. Støjpåvirkning kan føre til høretab.
	Advarsel mod varme dele
	Advarsel mod elektrisk spænding
	Advarsel mod automatisk igangsætning
	Udsæt ikke maskinen for regn. Apparatet må kun placeres, opbevares og benyttes i tørre omgivelser.
	Angivelse af lydeffektniveau i dB
	Egnet til oppumpning af dæk
	Egnet til drift af trykluftværktøjer
	Egnet til drift af trykluftpistoler
	Produktet opfylder gældende EU-direktiver.

1. Indledning 197
2. Apparatbeskrivelse (fig. 1, 2).... 197
3. Leveringsomfang 197
4. Tilsigtet brug 198
5. Sikkerhedsforskrifter 198
6. Tekniske data....201
7. Før ibrugtagning .... 201
8. Opbygning og betjening....201
9. El-tilslutning 202
10. Rengøring, vedligeholdelse, opbevaring og bestilling af reservedele.... 202
11. Bortskaffelse og genbrug 203
12. Afhjælpning af fejl 204
13. Overensstemmelseserklæring 209

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• manglende overholdelse af betjeningsvejledningen
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• indbygning og udskiftning af ikke originale reservedele
• brug i strid med formålet
• Svigt af det elektriske anlæg som følge af tilside-sættelse af de elektriske forskrifter og VDE-bestem-melserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære værktøjet at kende og bruge det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger værktøjet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger værktøjets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af værktøjet, der måtte gælde i brugslandet, overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden af værktøjet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes. Arbejde på værktøjet på kun udføres af personer, der er instrueret i brug af samme, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Kompressor
• 3x fod
• Transportgreb
• Monteringsmateriale

• Brugsanvisning

• Åbn emballagen, og tag forsigtigt maskinen ud.

• Fjern emballeringsmaterialet samt emballage-/ transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

4. Tilsigtet brug

Kompressoren bruges til at generere trykluft til trykluftdrevne værktøjer, som kan benyttes med en luftmængde på op til ca. 95 l/min. (f.eks. dækluftpumper, udblæsningspistoler og sprøjtepistoler).

Kompressoren må kun bruges i tørre og godt ventile-rede indendørs rum.

Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug.

Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Sikkerhedsforskrifter

△ Pas på! Når der benyttes elværktøj, skal følgende principielle sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, kvæstelses- og brandfare. Læs alle disse anvisninger, før du bruger dette værktøj, og opbevar sikkerhedsforskrifterne et godt og sikkert sted.

Sikkert arbejde

1. Hold dit arbejdsområde i orden

- Uorden på arbejdsområdet kan føre til uheld.

1. Tag højde for påvirkninger udefra

- Udsæt ikke elværktøj for regn.

- Brug ikke elværktøj i fugtige eller våde omgivelser. Fare pga. elektrisk stød!

- Sørg for god belysning af arbejdsområdet.

- Brug ikke elværktøj, hvor der er fare for brand eller eksplosion.

1. Beskyt dig mod elektrisk stød

- Sørg for, at kroppen ikke kommer i berøring med jordforbundede dele (f.eks. rør, radiatorer, elektriske komfurer, køleskabe).

1. Børn skal holdes på afstand!

- Undlad at lade andre personer røre ved værktø- jet og kablet; sørg for at holde dem på afstand af arbejdsområdet.

1. Opbevar elværktøj, der ikke er i brug, et sikkert sted

- Ubrugt elværktøj bør opbevares et tørt sted, der skal være aflåst, eller der befinder sig højt oppe; dette sted skal være uden for børns rækkevidde.

1. Overbelast ikke dit elværktøj

- De arbejde bedre og mere sikkert i det angivede ydelsesområde.

1. Brug egnet tøj

- Brug ikke vidt tøj eller smykker, de kan blive trukket ind af bevægelige dele.

- Til arbejde ude i det fri anbefales det at bruge gummihandsker og skridsikkert fodværk.

- Beskyt langt hår under et hårnet.

1. Brug ikke kablet til formål, det ikke er beregnet til

- Brug ikke kablet til at trække stikket ud af stikdåsen med. Beskyt kablet mod varme, olie og skarpe kanter.

1. Plej dine værktøjer omhyggeligt

- Hold kompressoren ren, så arbejdet med den bliver godt og sikkert

- Følg vedligeholdelsesforskrifterne.

- Kontrollér elværktøjets tilslutningsledning med regelmæssige mellemrum, og få den udskiftet af en anerkendt fagmand, hvis den skulle blive beskadiget.

- Kontroller forlængerledningerne med regelmæssige mellemrum og erstat disse, hvis de er beskadiget.

1. Træk stikket ud af stikkontakten

- Når elværktøjet ikke er i brug, før vedligeholdelse, og når værktøjer som f.eks. savblad, bor, fræser skiftes.

1. Undgå utilsigtet start

- Kontroller, at kontakten er slukket, när stikket sættes i stikdåsen.

1. Brug forlængerledninger til områder udendørs

- Brug til arbejde ude i det fri kun forlængerledninger, der er godkendt og mærket hertil.

- Brug kun kabeltromlen i afrullet tilstand.

1. Vær altid opmærksom

- Vær opmærksom på, hvad du laver. Udfør arbejdet med fornuft. Brug ikke elværktøjet, hvis du er ukoncentreret.

1. Kontroller elværktøjet for eventuelle beskadigelser

- Før videre brug af elværktøjet skal beskyttelses- skærme eller let beskadigede dele undersøges nøje for at sikre, at de fungerer korrekt og iht. formålet.

- Kontroller, om de bevægelige dele fungerer fejlfrit og ikke sidder i klemme, eller om dele er beskadiget. Alle dele skal være monteret rigtigt og opfylde alle betingelser for at sikre en korrekt drift af elværktøjet.

- Beskadigede beskyttelsesskærme og dele skal repareres eller udskiftes på et anerkendt specialværksted, medmindre andet er angivet i betjeningsveiledningen.

- Beskadigede kontakter skal erstattes på et kundeserviceværksted.

- Brug ikke defekte eller beskadigede tilslutningsledninger.

- Brug ikke elværktøj, hvis kontakt ikke kan tændes og slukkes.

1. Få elværktøjet repareret af en autoriseret elektriker

- Dette elværktøj er i overensstemmelse med de gældende sikkerhedsbestemmelser. Reparationer må kun udføres af en uddannet elektriker, og der skal bruges originale reservedele; ellers kan der opstå uheld for brugeren.

1. Pas på!

- Af hensyn til egen sikkerhed må der kun benyttes tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen eller anbefalet eller angivet af producenten.

- Brug af værktøjer eller tilbehør, som ikke er anbefalet i betjeningsvejledningen eller i kataloget, kan medføre fare for personskade for operatøren.

1. Støj

- Under brug af kompressoren skal der benyttes høreværn.

1. Udskiftning af tilslutningsledningen

- Hvis tilslutningsledningen bliver beskadiget, skal den udskiftes af producenten eller en autoriseret elektriker for at forebygge risici. Fare pga. elektrisk stød

1. Fvldning af dæk

- Kontrollér dæktrykket umiddelbart efter fyldningen ved hjælp af at egnet manometer, fx på en tankstation.

1. Kompressorer til brug på vej anvendt i byggepladsdrift

- Kontrollér, at alle slanger og armaturer er egnet til brug med kompressorens højst tilladte arbejdstryk.

1. Opstillingssted

- Kompressoren må kun opstilles på en plan overflade.

1. Det anbefales at udstyre tilføringsslanger med et sikkerhedskabel f.eks. et stålkabel i forbindelse med tryk over 7 bar.

2. Undgå, at ledningssystemet udsættes for kraftige belastninger; dette gøres ved at bruge fleksible slangetilslutninger for at undgå knæksteder.

3. Brug et fejlstrømsrelæ med en udløsningsstrøm på 30 mA eller mindre. Brug af et fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

⚠ ADVARSEL! Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

YDERLIGERE SIKKERHEDSFORSKRIFTER

Overhold den tilhørende brugsanvisning for de re-spektive trykluftværktøjer / trykluftadaptere! Des-uden skal følgende generelle anvisninger iagttages:

Sikkerhedsanvisninger vedr. arbejde med trykluft og trykluftpistoler

- Sørg for at holde tilstrækkelig afstand til produktet, dog mindst 2,50 m, og hold trykluftværktøj/trykluftadaptere på afstand af kompressoren under drift.

- Kompressorpumpe og ledninger bliver meget varme under drift. Berøring vil medføre forbrænding.

- Den luft, der indsuges af kompressoren, skal holdes fri for urenheder, som ville kunne medføre brand eller eksplosion i kompressorpumpen.

- Når man løsner slangekoblingen, skal man holde fast i slangens koblingsstykke med hånden. På denne måde kan man undgå personskader pga. den tilbagespringende slange.

- Under arbejde med trykluftpistolen skal der benyttes beskyttelsesbriller og åndedrætsværn. Støv er sundhedsskadeligt! Fremmedlegemer og udblæste dele kan let forårsage personskader.

- Trykluftpistolen må ikke benyttes til at blæse direkte mod personer eller til at rengøre tøj på kroppen. Fare for tilskadekomst!

Sikkerhedsforskrifter ved anvendelse af sprøjte- og sprayadaptere (f.eks. malingsprøjter):

- Hold sprøjteadapteren på afstand af kompressoren under påfyldning for at forhindre væske i at komme i kontakt med kompressoren.

- Sprøjt aldrig med sprøjteadapteren (f.eks. malingsprøjter) i retning mod kompressoren. Fugt kan medføre elektrisk stød!

- Der må ikke forarbejdes lak eller opløsningsmidler med et flammepunkt under 55°C. Eksplosionsfare!

- Lak og opløsningsmidler må ikke opvarmes. Eksplosionsfare!

- Hvis der forarbejdes sundhedsskadelige væsker, skal der benyttes filtreringsudstyr (ansigtsmasker) som beskyttelse. Se også oplysninger om beskyttelsesforanstaltninger fra producenterne af sådanne stoffer.

- De oplysninger og mærkninger iht. den tyske forordning om farlige stoffer, der er angivet på emballagen af det materiale, der skal forarbejdes, skal iagttages. Der skal evt. træffes yderligere foranstaltninger, navnligt skal der benyttes egnet tøj og masker.

- Under sprøjteprocessen og i arbejdsrummet må der ikke ryges. Eksplosionsfare! Også malingsdampe er let brændbare.

- Der må ikke forefindes eller benyttes brandkilder, åben ild eller gnistfrembringende maskiner.

- Mad og drikkevarer må hverken opbevares eller fortæres i arbejdsrummet. Malingsdampe er sundhedsskadelige.

- Arbejdsrummet skal være større end 30 m ^3 , og der skal sikres tilstrækkelig luftudskiftning under sprøjtning og tørring.

- Undgå at sprøjte mod vindretningen. Ved sprøjtning af brændbart eller farligt sprøjtemateriale skal man principielt følge bestemmelserne fra det lokale politi.

- I forbindelse med PVC-trykslangen må der ikke forarbejdes medier såsom mineralsk terpentin, butylalkohol og methylenchlorid. Disse medier ødelægger trykslangen.

- Arbejdsområdet skal være adskilt fra kompressoren, så denne ikke kan komme i direkte kontakt med arbejdsmediet.

Drift af trykbeholdere

- Når man arbejder med en trykbeholder, skal denne holdes i ordentlig stand, betjenes korrekt, overvåges, og alle nødvendige vedligeholdelses- og reparationsarbejder skal udføres uden undtagelse, ligesom der skal træffes de nødvendige sikkerhedsforanstaltninger i forhold til de givne omstændigheder.

- De tilsynshavende myndigheder kan i enkelt tilfælde påbyde de nødvendige overvågningsforanstaltninger.

- En trykbeholder må ikke benyttes, hvis den opviser tegn på fejl og mangler, som kan bevirke, at bruger eller tredjepart udsætte for fare.

- Inden hver brug skal trykbeholderen kontrolleres for rust og beskadigelser. Kompressoren må ikke benyttes med en beskadiget eller rusten trykbeholder. Hvis der konstateres beskadigelser, bedes man venligst kontakte kundeservice-værkstedet.

Opbevar sikkerhedsforskrifterne et sikkert sted.

Restrisiko

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være restrisici under driften.

• Overhold de foreskrevne vedligeholdelses- og sikkerhedsforskrifter i brugsanvisningen.

- Vær altid opmærksom under arbejdet og hold fremmede i en sikker afstand til arbejdspladsen.

- Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.

- Desuden kan der forefindes ikke-åbenbare restrisi- ci, selv om alle foranstaltninger er truffet.

Der vil altid være en restrisiko, der ikke kan udelukkes helt, også selv om produkt bruges korrekt. Følgende, potentielle farer kan afledes på basis af produkt type og konstruktion:

- Utilsigtet ibrugtagning af produktet.

- Høreskader, hvis der ikke bruges foreskrevet høreværn.

- Smudspartikler, støv osv. kan komme i øjnene eller ansigtet, også selv om der bruges beskyttelsesbriller.

- Indånding af ophvirvlede partikler.

Advarsel

Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

6. Tekniske data

Nettilslutning 230 V~ 50 Hz
Motoreffekt 1500 W
Driftsfunktion S3 25 %
Kompressorhastighed 3750 min	-1
Trykbeholdervolumen	24 l
Driftstryk	ca. 10 bar
Teo. Indsugningseffekt	ca. 180 l/min
Teo. Effektafgivelse	ca. 120 l/min
Beskyttelsesgrad	IP20
Apparatvægt	16,2 kg
Max opstillingshøjde (m.o.h.)	1000 m

Forbehold for tekniske ændringer!

*S3 25% = periodisk intermitterende drift med en driftsvarighed på 25% (2,5 min hvert 10. minut)

Støjemissionsværdierne er bestemt i overensstemmelse med EN ISO 3744.

Brug høreværn.

Støjpåvirkning kan føre til høretab.

Advarsel: Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du benytte egnet høreværn.

Lydeffektniveau L_wA	95 dB
Lydtryksniveau L_pA	74,2 dB
Usikkerhed K_wA/pA	0,91 dB

7. Før ibrugtagning

• Kontrollér inden tilslutningen, at dataene på type-skiltet stemmer overens med netdataene.
• Kontrollér maskinen for transportskader. Meld straks evt. skader til den transportvirksomhed, som kompressoren blev leveret med.
• Kompressoren skal opstilles i nærheden af forbrugeren.
• Lange luftledninger og lange forsyningsledninger (forlængerkabler) skal undgås.
• Indsugningsluften skal være tør og støvfri.

• Opstil ikke kompressoren i fugtige eller våde rum.

• Kompressoren må kun bruges i egnede rum (godt ventileret, omgivelsestemperatur +5°C til 40°C). I rummet må der ikke forefindes støv, syre, dampe, eksplosive eller brændbare gasser.

• Kompressoren er egnet til brug i tørre rum. Den må ikke benyttes i områder, hvor der arbejdes med stænkvand.
• Kompressoren må kun benyttes kortvarigt uden-dørs, og kun i tørre omgivelser.
• Kompressoren skal altid holdes tør og må ikke efterlades udendørs efter arbejdet.

8. Opbygning og betjening

⚠ Pas på!

Sørg under alle omstændigheder for, at maskinen er monteret fuldstændigt, før den tages i brug!

Til montage skal du bruge:

• 2x gaffelnøgle 14 mm,
• 1x unbrakonøgle 5 mm (medfølger ikke)

8.1 Montering af transportgreb (fig. 5)

- Sæt transportgrebet (9) ind i holderne på trykbeholderen (2), og fastgør dette med de 4 cylinderskruer (A). Spænd cylinderskruerne (A) med en unbrakonøgle (5 mm).

8.2 Montering af fødder (fig. 6 / 6.1)

- Monter de medfølgende fødderne (4) med sekskantskruerne (B), underlagsskiverne ø 23,5 mm (C) underlagsskiverne ø 17 mm, fjederringene (D) og sekskantmøtrikkerne (F), som vist i fig. 6 og 6.1.

8.3 Montering af holder (fig. 7)

- Skru de 2 holdere (G) ind i gevindhullerne til højre og venstre på håndtaget (9), og fastlås holderne mod drejning ved hjælp af møtrikkerne.

8.4 Nettislutning

• Kompressoren har en netledning med sikkerhedsstik. Kan tilsluttes til en hvilken som helst sikkerhedsstikkontakt 230 V \~ 50 Hz, som er sikret med 16 A.
• Sørg inden ibrugtagning for, at netspændingen stemmer overens med driftsspændingen og med maskinydelsen på dataskiltet.
• Lange forsynings- og forlængerledninger, kabeltromler osv. forårsager spændingsfald og kan bevirke, at motoren ikke vil starte.
• Ved lave temperaturer under +5°C kan motorstart være besværliggjort pga. træghed.

8.5 Tænd/Sluk-kontakt (fig. 2)

• Kompressoren tændes ved at trykke knappen (8) i position I.
• Kompressoren slukkes ved at trykke knappen (8) i position 0.

8.6 Trykindstilling (fig. 2)

8.7 Indstilling af pressostat

- Pressostaten er indstillet på fabrikken.

Tændingstryk ca. 8 bar Slukningstryk ca. 10 bar

9. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Når man arbejder med sprøjte- og sprayadaptere, og når man bruger dem midlertidigt udendørs, skal apparatet tilsluttes et fejlstrømsrelæ med en udløsningsstrøm på 30 mA eller mindre.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med samme mærkning. Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor

• Netspændingen skal andrage 230V\~.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Træk elstikket ud, før rengørings- og vedligeholdelsesarbejde gennemføres! Fare for tilskadekomst som følge af strømstød!

⚠️ Pas på!

Vent til maskinen er kølet helt af! Fare for forbrænding!

⚠ Pas på!

Inden enhver form for rengørings- og vedligeholdelsesarbejde skal apparatet gøres trykløst! Fare for tilskadekomst!

10.1 Rengøring

• Hold maskinen fri for støv og snavs. Tør maskinen af med en ren klud, eller blæs den over med trykluft ved lavt tryk.
• Det anbefales, at apparatet altid rengøres umiddelbart efter brug.
• Rengør maskinen med en fugtig klud og en smule brun sæbe med jævne mellemrum. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i maskinen.
• Slange og sprøjteværktøjer skal kobles fra kompressoren, inden de rengøres. Kompressoren må ikke rengøres med vand, opløsningsmidler el.lign.

10.2 Vedligeholdelse af trykbeholderen (fig. 3)

Pas på! Af hensyn til trykbeholderens (2) holdbarhed skal man aftømme kondensvandet efter hver brug ved at åbne aftapningsskruen (1).

Forinden skal man aflaste kedeltrykket (se 10.3.1). Aftapningsskruen åbnes ved at dreje den imod urets retning (set fra undersiden af kompressoren i retning mod skruen), så alt kondensvandet kan løbe fra trykbeholderen. Luk derefter aftapningsskruen igen (ved at dreje den i urets retning). Inden hver brug skal trykbeholderen kontrolleres for rust og beskadigelser. Kompressoren må ikke benyttes med en beskadiget eller ru-sten trykbeholder. Hvis der konstateres beskadigelser, bedes man venligst kontakte kundeservice-værkstedet.

10.3 Opbevaring

⚠ Pas på!

Træk netstikket ud, ventiler apparatet og alle tilsluttede trykluftværktøjer. Sluk for kompressoren på en sådan måde, at den ikke kan tages i drift af uvedkommende.

⚠ Pas på!

Kompressoren må kun opbevares tørt og utilgængeligt for uvedkommende. Må ikke kippes, må kun opbevares stående!

10.3.1 Aflastning af overtryk

Aflast overtrykket i kompressoren ved at slukke den og opbruge den trykluft, der stadig findes i trykbeholderen, f.eks. med et trykluftværktøj i tomgang eller med en udblæsningspistol.

10.4 Sikkerhedsventil (fig. 1, 7)

Sikkerhedsventilen (3) er indstillet til det højst tilladte tryk for trykbeholderen. Det er ikke tilladt at justere sikkerhedsventilen eller fjerne forbindelsessikringen (3.2) mellem aftapningsmøtrikken (3.1) og dennes hætte (3.3).

For at sikkerhedsventilen altid skal kunne fungere korrekt, skal den som minimum aktiveres hver 30. driftstime, dog mindst 3 gange om året. Man åbner den perforerede aftapningsmøtrik (3.1) ved at dreje den mod uret og derefter med hånden trække ventilspindlen udad hen over den perforerede aftapningsmøtrik (3.1) for at åbne sikkerhedsventilens udløb. Ventilen lukker nu hørbart luft ud. Derefter spænder man atter drænmøtrikken fast ved at dreje den med uret.

10.5 Kulbørster

Ved megen gnistdannelse skal man få kontaktkullene kontrolleret af en elektriker.

Pas på! Kontaktkullene må kun udskiftes af en elektriker.

10.6 Transport (fig. 1)

Kompressoren kan transporteres ved at bære den i håndtaget (9).

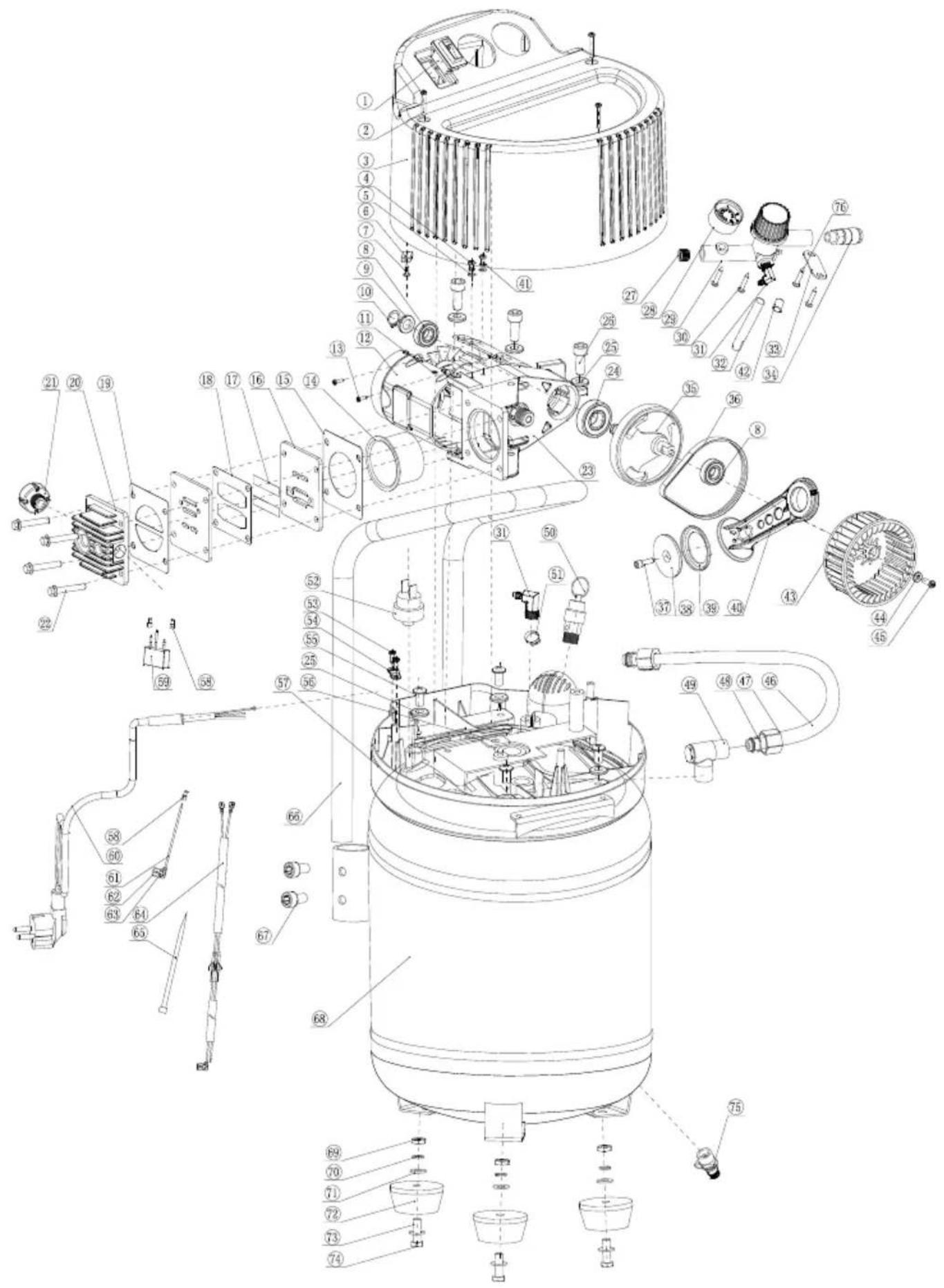

10.7 Bestilling af reservedele

Husk at angive følgende oplysninger, när der bestilles reservedele:

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Rem, kobling

* følger ikke nødvendigvis med leverancen!

Dette gøres ved at scanne QR-koden på forsiden.

11. Bortskaffelse og genbrug

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøreg- ler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparaten (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

- Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

- Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

12. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Kompressor vil ikke starte.	Ingen netspænding. Kontrollér kabel,	netstik, sikring og stikkontakt.
	Netspænding for lav.	Undgå for lange forlængerkabler. Benyt forlængerkabler med tilstrækkeligt ledningstværsnit.
	Udetemperatur for lav. Undgå brug ved en udetemperatur på under +5°C.
	Motor overophedet.	Lad motoren køle af; afhjælp evt. årsagen til overophedningen.
Kompressor kører, men uden tryk.	Kontraventil utæt Udskift kontraventil.
	Tætninger defekte.	Kontrollér tætninger; få defekte tætninger udskiftet på et professionelt værksted.
	Aftapningsskrue for kondensvand (1) utæt.	Efterspænd skruen med hånden.Kontrollér tætning på skruen, udskift ved behov.
Kompressor kører, der vises tryk på manometer, men værktøjer kører ikke.	Slangeforbindelser utætte.	Kontrollér trykluftslange og værktøjer, udskift ved behov.
	Lynkobling utæt.	Kontrollér hurtigkoblingen, og udskift den ved behov.
	For lavt tryk indstillet på trykregulatoren (7).	Indstil højere tryk på trykregulatoren.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.
