GEBRUIKSAANWIJZING HC24V SCHEPPACH

Compressor Vertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het product Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico’s. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico’s en kunnen de juiste maatregelen betre󰀨ende ongevallenpreventie niet vervangen. Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoorschriften! Draag een stofmasker! Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn. Waarschuwing voor hete delen Waarschuwing voor elektrische spanning Waarschuwing voor automatische opstarten Stel de machine niet bloot aan regen. Het apparaat mag alleen in droge omgevingscondities worden gestationeerd, opgeslagen en gebruikt.

Weergave van het geluidsvermogensniveau in dB Geschikt voor het oppompen van banden Geschikt voor de bediening van persluchtgereedschap Geschikt voor het gebruik van persluchtpistolen Het product voldoet aan de geldende EU-bepalingen.www.scheppach.com

10. Reiniging, onderhoud, opslag en bestelling van reserveonderdelen ............... 58

Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor ongevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

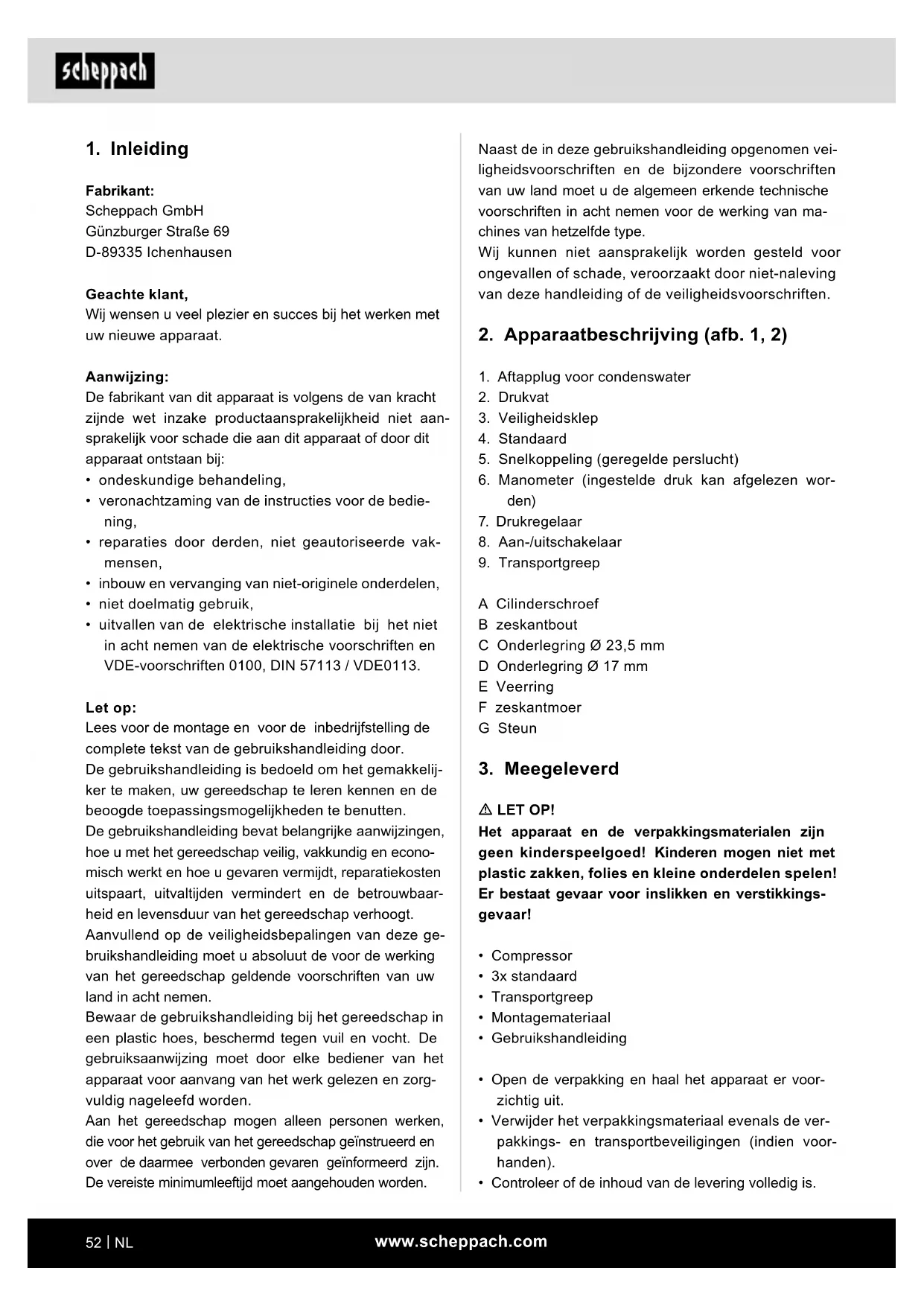

2. Apparaatbeschrijving (afb. 1, 2)

1. Aftapplug voor condenswater

8. Aan-/uitschakelaar

A Cilinderschroef B zeskantbout C Onderlegring Ø 23,5 mm D Onderlegring Ø 17 mm E Veerring F zeskantmoer G Steun

m LET OP! Het apparaat en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkings- gevaar!

• Open de verpakking en haal het apparaat er voor- zichtig uit.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voor- handen).

• Controleer of de inhoud van de levering volledig is.

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• veronachtzaming van de instructies voor de bedie- ning,

• reparaties door derden, niet geautoriseerde vak- mensen,

• inbouw en vervanging van niet-originele onderdelen,

• niet doelmatig gebruik,

• uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113. Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door. De gebruikshandleiding is bedoeld om het gemakkelij- ker te maken, uw gereedschap te leren kennen en de beoogde toepassingsmogelijkheden te benutten. De gebruikshandleiding bevat belangrijke aanwijzingen, hoe u met het gereedschap veilig, vakkundig en econo- misch werkt en hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaar- heid en levensduur van het gereedschap verhoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het gereedschap geldende voorschriften van uw land in acht nemen. Bewaar de gebruikshandleiding bij het gereedschap in een plastic hoes, beschermd tegen vuil en vocht. De gebruiksaanwijzing moet door elke bediener van het apparaat voor aanvang van het werk gelezen en zorg- vuldig nageleefd worden. Aan het gereedschap mogen alleen personen werken, die voor het gebruik van het gereedschap geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden.www.scheppach.com

3. Bescherm uzelf tegen een elektrische schok

- Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. buizen, radiatoren, elektrische haarden, koelapparatuur).

4. Zorg dat kinderen uit de buurt blijven!

- Laat andere personen het gereedschap en de kabel niet aanraken, houd ze uit de buurt van uw werkplek.

5. Berg het ongebruikte elektrische gereedschap

goed op - Elektrisch gereedschap dat niet wordt gebruikt, moet op een droge, hooggelegen, afgesloten plaats, buiten het bereik van kinderen, worden bewaard.

6. Zorg dat het elektrisch apparaat niet overbelast

raakt - U kunt beter en veiliger werken binnen het aange- geven vermogensbereik.

7. Draag geschikte kleding

- Draag geen wijde kleding of sieraden, deze kun- nen door bewegende delen worden vastgegre- pen. - Bij het werken in open lucht draagt u best rubber handschoenen en slipvast schoeisel. - Draag bij lang haar een haarnetje.

8. Gebruik de kabel niet voor doeleinden, waarvoor

het niet bestemd is - Gebruik de kabel niet om de stekker uit het stop- contact te trekken. Bescherm de kabel tegen hit- te, olie en scherpe kanten.

9. Onderhoud zorgvuldig uw gereedschap

- Houd uw compressor schoon om beter en veiliger te werken. - Neem de onderhoudsvoorschriften in acht. - Controleer regelmatig het netsnoer van het elek- trisch gereedschap en laat deze bij beschadiging door een erkende specialist vervangen. - Controleer regelmatig de verlengsnoeren en ver- vang deze als ze zijn beschadigd.

10. Neem de stekker uit het stopcontact

- Als u het elektrisch gereedschap niet gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en frezen.

11. Voorkom onbedoelde inschakeling

- Controleer of de schakelaar is uitgeschakeld wanneer u de stekker in het stopcontact steekt.

12. Gebruik een verlengsnoer voor gebruik buitens-

huis - Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld.

• Controleer het apparaat en de hulpstukken op trans- portschade.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd.

De compressor wordt gebruikt voor het genereren van perslucht voor persluchtgereedschap dat kan worden bediend met een luchtvolume tot ca. 95 l/min. (bijv. bandenpomp, luchtpistool en verfspuitpistool). De compressor mag alleen in droge en goed geventi- leerde binnenruimtes worden gebruikt. De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge- bruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

m Let op! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaatregelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvo- rens dit gereedschap te gebruiken en bewaar de vei- ligheidsvoorschriften. Veilig werken

1. Houd uw werkomgeving schoon en netjes

- Een rommelige werkomgeving kan ongevallen met zich meebrengen.

2. Houd rekening met omgevingsinvloeden

- Stel het elektrische gereedschap niet bloot aan regen. - Gebruik de elektrische apparatuur niet in een vochtige of natte omgeving. Risico op een elek- trische schok! - Zorg voor goede verlichting op de werkplek. - Gebruik het elektrische gereedschap niet op plaatsen waar sprake is van brand- of explosie- gevaar.www.scheppach.com

18. Vervangen van netsnoer

- Als het snoer wordt beschadigd, moet deze door de fabrikant of een elektricien worden vervangen om gevaar te voorkomen. Risico op een elektri- sche schok!

19. Vullen van banden

- Controleer de bandenspanning direct na het vul- len met behulp van een geschikte manometer, bijv. bij een tankstation.

20. Mobiele wegcompressoren in de bouw

- Let op dat alle slangen en armaturen geschikt zijn voor de hoogst toelaatbare werkdruk van de compressor.

21. Opstellingslocatie

- Plaats de compressor op een vlak oppervlak.

22. Het is aan te bevelen, om toevoerslangen bij een

druk boven 7 bar van een veiligheidskabel te voor- zien, bijv. een staalkabel.

23. Vermijdt zware belasting van het leidingsysteem

door exibele slangaansluitingen te gebruiken en knikken te vermijden.

24. Gebruik een aardlekschakelaar met een afscha-

kelstroom van 30 mA of minder. Het gebruik van een aardlekschakelaar voorkomt het risico op een elektrische schok. m WAARSCHUWING! Dit elektrisch apparaat gene- reert een elektromagnetisch veld als het is ingescha- keld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implan- taten. Om het risico op ernstig of dodelijk letsel te be- perken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat de machine wordt gebruikt. AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN Neem de overeenkomstige gebruikshandleidin- gen van de betre󰀨ende persluchtgereedschappen / persluchtvoorzetapparatuur in acht! De volgende algemene aanwijzingen moeten eveneens in acht wor- den genomen: Veiligheidsvoorschriften voor werkzaamheden met perslucht en luchtpistolen

• Neem voldoende afstand tot het product, minimaal echter 2,50 m en houd de persluchtgereedschappen / persluchtvoorzetapparatuur tijdens het gebruik uit de buurt van de compressor. - Gebruik de snoeren alleen als de trommel is af- gerold.

13. Blijf steeds alert

- Ga voorzichtig te werk. Gebruik uw gezond ver- stand tijdens de werkzaamheden. Gebruik de machine niet wanneer u niet geconcentreerd bent.

14. Controleer het elektrisch gereedschap op eventu-

ele beschadigingen - Voor verder gebruik van het elektrisch gereed- schap moeten veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op pro- bleemloze en beoogde werking worden gecon- troleerd. - Controleer of de bewegende delen probleemloos functioneren en niet vastklemmen of onderdelen beschadigd zijn. Alle onderdelen moeten juist zijn gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch ge- reedschap te kunnen waarborgen. - Beschadigde veiligheidsvoorzieningen en onder- delen moeten conform de voorschriften door een erkende dealer worden gerepareerd en vervan- gen, voor zover niets anders in de gebruiksaan- wijzing is aangegeven. - Beschadigde schakelaars moeten direct bij een erkende klantenservicewerkplaats worden ver- vangen. - Gebruik geen defecte of beschadigde aansluit- kabels. - Gebruik geen elektrisch gereedschap waarbij de schakelaar niet kan worden in- of uitgeschakeld.

15. Laat de machine repareren door een erkend elek-

tricien - Dit elektrisch apparaat voldoet aan de van toe- passing zijnde geldende voorschriften. Repa- raties mogen uitsluitend door een elektricien worden uitgevoerd. Daarbij moeten de originele reserveonderdelen worden gebruikt, anders kun- nen ongevallen voor de gebruiker ontstaan.

- Gebruik voor uw eigen veiligheid alleen toebeho- ren en hulpappparaten, die in de gebruikshandlei- ding zijn aangegeven of door de gereedschapsfa- brikant worden aanbevolen of aangegeven. - Bij gebruik anders dan in de gebruikshandleiding of in de catalogus aanbevolen gebruiksgereed- schappen of toebehoren kan er persoonlijk letsel ontstaan.

- Tijdens het gebruik van de compressor dient u gehoorbescherming te dragen.www.scheppach.com

• De werkruimte moet groter zijn dan 30 m³ en er moet worden gezorgd voor voldoende luchtverversing tij- dens het spuiten en drogen.

• Spuit niet tegen de wind in. Neem altijd de voor- schriften van de plaatselijke politie in acht bij het spuiten van brandbare of gevaarlijke spuitmateriaal.

• Verwerk geen media zoals testbenzine, butylalcohol en methyleenchloride in combinatie met de PVC- drukslang. Deze media vernietigen de drukslang.

• De werkomgeving moet door de compressor zijn losgekoppeld, zo dat deze niet direct met het werk- bereik in aanraking kan komen. Gebruik van drukvaten

• Iedereen die een drukvat bedient, moet het conform de voorschriften in goede staat houden, goed be- dienen, controleren, noodzakelijke onderhouds- en instandhoudingswerkzaamheden onverwijld uitvoe- ren en de door de omstandigheden vereiste veilig- heidsmaatregelen tre󰀨en.

• De toezichthoudende autoriteit kan in individuele gevallen nodige controlemaatregelen vereisen.

• Een drukvat mag niet worden gebruikt als het de- fecten vertoont die werknemers of derden in gevaar brengen.

• Controleer vóór elk gebruik het drukvat op roestvor- ming en beschadigingen. De compressor mag niet gebruikt worden als het drukvat beschadigd of roes- tig is. Neem contact op met de klantendienst-werk- plaats als u beschadigingen constateert. Bewaar de veiligheidsvoorschriften zorgvuldig. Restrisico’s Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden spra- ke zijn van enkele restrisico’s.

• Volg de in de gebruikshandleiding voorgeschreven onderhouds- en veiligheidsvoorschriften op.

• Let altijd goed op tijdens het werk en zorg dat derden op een veilige afstand van uw werkplek blijven.

• Restrisico’s kunnen worden geminimaliseerd als de veiligheidsvoorschriften en het gebruik conform de voorschriften alsook de gebruikshandleiding in acht worden genomen.

• Bovendien kunnen er ondanks alle getro󰀨en voor- zieningen verborgen restrisico’s bestaan.

• Compressorpomp en leidingen bereiken tijdens bedrijf hoge temperaturen. Contact leidt tot brand- wonden.

• De door de compressor aangezogen lucht moet vrijgehouden worden van toevoegingen die brand of explosies in de compressorpomp kunnen veroor- zaken.

• Houd bij het losmaken van de slangkoppeling het koppelstuk van de slang met de hand vast. Zo voor- komt u letsel door de terugspringende slang.

• Draag bij de werkzaamheden met het persluchtpis- tool een veiligheidsbril en luchtwegmasker. Sto󰀨en zijn schadelijk voor de gezondheid! Door vreemde deeltjes en weggeblazen onderdelen kunnen ver- wondingen ontstaan.

• Met het luchtpistool niet richting personen blazen of kleding op het lichaam wordt gedragen, reinigen. Gevaar voor letsel! Veiligheidsvoorschriften bij het gebruik van spuit- en sproeivoorzetapparaten (bijv. spuiten):

• Houd bij het vullen het sproeivoorzetapparaat uit de buurt van de compressor, zodat er geen vloeistof in aanraking kan komen met de compressor.

• Spuit met de sproeivoorzetapparaten (bijv. verf spui- ten) nooit in de richting van de compressor. Vocht kan leiden tot elektrische gevaren!

• Geen lakken of oplosmiddelen met een vlampunt van minder dan 55° C verwerken. Explosiegevaar!

• Lak en oplosmiddelen niet verwarmen. Explosiegevaar!

• Als er vloeisto󰀨en worden verwerkt die schadelijk zijn voor de gezondheid, zijn er lterapparaten (ge- laatsmaskers) nodig ter bescherming. Neem ook de specicaties in acht die door de fabrikanten van dergelijke sto󰀨en wordt verstrekt met betrekking tot voorzorgsmaatregelen.

• De specicaties en aanduidingen van de verorde- ning inzake gevaarlijke sto󰀨en die op de omverpak- king van de verwerkte materialen zijn aangebracht, moeten in acht worden genomen. Indien nodig moeten aanvullende voorzorgsmaatregelen worden getro󰀨en, met name wat betreft het dragen van ge- schikte kleding en maskers.

• Tijdens het spuiten alsook in de werkruimte mag niet worden gerookt. Explosiegevaar! Ook verfdampen zijn licht ontvlambaar.

• Vuur, open verlichting of vonkende machines mogen niet aanwezig zijn resp. bediend worden.

• Bewaar of consumeer geen voedsel en dranken in de werkomgeving. Verfdampen zijn schadelijk voor de gezondheid.www.scheppach.com

m Waarschuwing: Lawaai kan ernstige gezondheids- klachten tot gevolg hebben. Draag geschikte gehoor- bescherming indien de geluidsproductie van de machi- ne groter is dan 85 dB. Geluidsniveau L

7. Voor de ingebruikname

• Controleer vóór het aansluiten of de specicaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.

• Controleer het apparaat op transportschade. Meld eventuele schade direct bij het transportbedrijf dat de compressor heeft bezorgd.

• De opstelling van de compressor moet nabij de ver- bruiker plaatsvinden.

• Lange luchtleidingen en lange snoeren (verleng- snoeren) moeten worden voorkomen.

• Let er op dat de aanzuiglucht droog en stofvrij is.

• De compressor niet in vochtige of natte ruimtes op- stellen.

• De compressor mag slechts in gepaste ruimten (goed geventileerd, omgevingstemperatuur +5°C tot 40°C) worden gebruikt. In de ruimte mag geen sprake zijn van stof, zuren, dampen, explosieve of brandbare gassen.

• De compressor is geschikt voor gebruik in droge ruimtes. In het bereik waar met spatwater wordt ge- werkt, is gebruik niet toegestaan.

• De compressor mag alleen kortstondig, bij droge omgevingscondities, buitenshuis worden gebruikt.

• De compressor moet altijd droog worden gehouden en mag na de werkzaamheden niet buitenshuis ach- ter worden geladen.

8. Montage en bediening

m Let op! Het apparaat moet voor de ingebruikname volledig zijn gemonteerd! Voor de montage heb je nodig:

• 2x steeksleutel 14 mm,

• 1x inbussleutel 5 mm (niet bij de levering inbegre- pen) Ook bij een juiste wijze van gebruik van het product blij- ven er altijd bepaalde restrisico’s bestaan, die niet kun- nen worden uitgesloten. Uit het soort en de constructie van het product kunnen de volgende potentiële geva- ren worden afgeleid:

• Onopzettelijk inschakelen van het product.

• Beschadiging van het gehoor, als de voorgeschre- ven gehoorbescherming niet wordt gedragen.

• Vuildeeltjes, stof enz. kunnen ondanks het dragen van de veiligheidsbril in uw ogen of gezicht terechtkomen.

• Inademen van opstuivende vuildeeltjes. m Waarschuwing Dit elektrisch apparaat genereert een elektromag- netisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, ra- den we personen met medische implantaten aan om hun arts en de fabrikant van het medische im- plantaat te raadplegen voordat het elektrische ap- paraat wordt gebruikt.

6. Technische gegevens

Netaansluiting 230 V~ 50 Hz Motorvermogen 1500 W Bedrijfsmodus S3 25% Toerental compressor 3750 min

Inhoud drukvat 24 l Bedrijfsdruk ca. 10 bar Theor. Aanzuigcapaciteit ca. 180 l/min Theor. afgegeven vermogen ca. 120 l/min Beschermingsgraad IP20 Apparaatgewicht 16,2 kg Max. plaatsingshoogte (boven NAP) 1000 m Technische wijzigingen voorbehouden! *S3 25% = periodieke intervalwerking met een inscha- kelduur van 25% (2,5 min in verhouding tot 10 minuten) De geluidsemissiewaarden zijn volgens EN ISO 3744 bepaald. Draag gehoorbescherming. Het e󰀨ect van lawaai kan gehoorverlies zijn.www.scheppach.com

9. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aangesloten. De aansluiting voldoet aan de rele- vante VDE- en DIN-voorschriften. De netaanslui- ting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen. Bij werkzaamheden met spuit- en sproeivoorzetappa- raten alsook bij tijdelijk gebruik in de buitenlucht moet het apparaat absoluut middels een aardlekschakelaar met een afschakelstroom van 30 mA of minder wor- den aangesloten. Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deuropeningen worden geleid,

• Knikken door een onvakkundige bevestiging of ge- leiding van de aansluitkabel,

• Snijplekken omdat over de snoer is gereden,

• Beschadigde isolatie omdat de stekker uit het stop- contact is getrokken,

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de isolatie is beschadigd. Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aan- sluitkabel niet op het elektriciteitsnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitslui- tend snoeren met dezelfde aanduiding. Op de aansluitkabel moet de typeaanduiding vermeld staan. Wisselstroommotor

• De netspanning moet 230 VAC zijn.

• Verlengsnoeren moeten tot een lengte van 25 m een doorsnede hebben van 1,5 vierkante millimeter. Aansluitingen en reparaties van de elektrische uitrus- ting mogen uitsluitend door een elektromonteur wor- den uitgevoerd. Vermeld in geval van vragen de volgende gegevens:

• Stroomtype van de motor

• Gegevens van het typeplaatje van de machine

• Gegevens van het typeplaatje van de motor

8.1 Montage van de transportgreep (afb. 5)

• Steek de transportgreep (9) in de houders op het drukvat (2) en xeer deze met behulp van de 4 ci- linderschroeven (A). Haal de cilinderschroeven (A) aan met een inbussleutel (5 mm).

8.2 Montage van de standaard (afb. 6 / 6.1)

• Monteer meegeleverde standaard (4) met de inbus- schroeven (B), de onderlegringen ø 23,5 mm (C), de onderlegringen ø 17 mm, de veerringen (D) en de zes- kantmoeren (F), zoals weergegeven in afb. 6 en 6.1.

8.3 Montage houder (afb. 7)

• Schroef de 2 houders (G) in de schroefdraadborin- gen rechts en links op de handgreep (9) en borg de houder met de moeren tegen verdraaiing.

• De compressor is voorzien van een netsnoer met een geaarde stekker. Deze kan op elke geaard stop- contact 230 V ~ 50 Hz, welke met 16 A is afgeze- kerd, worden aangesloten.

• Let bij de ingebruikname er op dat de netspanning overeenkomt met de bedrijfsspanning met het ma- chinevermogen overeenkomstig de gegevens op het gegevensplaatje van de machine.

• Lange toevoerleidingen, alsook verlengstukken, ka- belhaspels enz. veroorzaken spanningsverlies en kunnen het starten van de motor verhinderen.

• Bij lage temperaturen onder +5°C wordt het starten van de motor door zwaar lopen in gevaar gebracht.

• Om de compressor uit te schakelen, moet de knop (8) in stand 0 worden gezet.

8.6 Drukinstelling (afb. 2)

• Met de drukregelaar (7) kan de druk op de manome- ter (6) ingesteld worden.

• De ingestelde druk kan bij de snelkoppeling (5) wor- den afgelezen.

8.7 Instelling drukschakelaar

m Let op! Haal de stekker uit het stopcontact, ontluchten het apparaat en alle aangesloten persluchtge- reedschap. Stel de compressor dusdanig af dat deze niet door onbevoegden in gebruik kan wor- den genomen. m Let op! De compressor alleen bewaren in een droge om- geving die niet toegankelijk is voor onbevoegden. Niet kantelen, uitsluitend rechtop bewaren!

10.3.1 Aaten van de overdruk

Laat de overdruk in de compressor ontsnappen door de compressor uit te schakelen en de nog aanwezige per- slucht in het drukvat te gebruiken, bijv. een persluchtge- reedschap op stationair toerental of met een luchtpistool.

10.4 Veiligheidsklep (afb. 1, 7)

De veiligheidsklep (3) is ingesteld op de maximaal toe- gestane druk van het drukvat. Het is niet toegestaan om de veiligheidsklep te verstellen of de verbindings- beveiliging (3.2) tussen de aftapmoer (3.1) en de bijbe- horende kap (3.3) te verwijderen. De veiligheidsklep moet elke 30 bedrijfsuren, ten min- ste 3 keer per jaar worden bediend, zodat deze correct functioneert als dit nodig mocht zijn. Draai de geperfo- reerde aftapmoer (3.1) tegen de wijzers van de klok in om te openen en trek dan de klepstang met de hand naar buiten over de geperforeerde aftapmoer (3.1) om de uitloop van het veiligheidsklep te openen. De klep laat nu hoorbaar lucht uit. Aansluitend draait u de af- tapmoer weer rechtsom vast.

Bij overmatige vonkvorming moet u de koolborstels door een elektricien laten controleren. Let op! De koolborstels mogen alleen door een elek- tricien worden vervangen.

10.6 Transport (afb. 1)

De compressor kan worden getransporteerd door deze aan de handgreep (9) te dragen.

10.7 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de vol- gende gegevens worden vermeld:

• Artikelnummer van het apparaat

10. Reiniging, onderhoud, opslag en

bestelling van reserveonderdelen m Let op! Trek bij reinigings- en montagewerkzaamheden altijd de stekker uit het stopcontact! Gevaar voor verwon- ding door stroomstoten! m Let op! Wacht tot het apparaat volledig is afgekoeld! Gevaar voor brandwonden! m Let op! Voorafgaand aan alle reinigings- en onderhoudswerk- zaamheden moet het apparaat drukloos worden ge- maakt! Gevaar voor letsel!

• Houd het apparaat zoveel mogelijk vrij van stof en vuil. Wrijf het apparaat met een schone doek schoon of blaas het met perslucht bij een lage druk uit.

• Wij adviseren om het apparaat direct na elk gebruik te reinigen.

• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen. Hierdoor kunnen de kunststofon- derdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt.

• Slang en spuitgereedschap moeten voor reiniging van de compressor worden losgekoppeld. De com- pressor mag niet met water, oplosmiddelen of soort- gelijk worden gereinigd.

10.2 Onderhoud van het drukvat (afb. 3)

m Let op! Om het drukvat (2) in goede staat te houden, moet u na elk gebruik het condenswater aftappen door de aftapplug (1) te openen. Maak eerst de keteldruk drukloos (zie 10.3.1). De aftapplug wordt geopend door hem linksom te draaien (vanaf de onderzijde van de compressor ge- zien), zodat het condenswater volledig uit het druk- vat kan wegstromen. Draai vervolgens de aftapplug weer vast (rechtsom). Controleer vóór elk gebruik het drukvat op roestvorming en beschadigingen. De compressor mag niet gebruikt worden als het druk- vat beschadigd of roestig is. Neem contact op met de klantendienst-werkplaats als u beschadigingen con- stateert.www.scheppach.com

- Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omge- ving worden gebracht. - Voor verdere aanvullende terugnamevoorwaar- den van de fabrikanten en distributeurs verzoe- ken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Eu- ropese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

10.8 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen*: Snaar, koppeling

• niet persé in de leveringsomvang opgenomen! Neem in het geval van reserveonderdelen en accessoi- res contact op met ons servicecentrum. Scan hiervoor de QR code op de voorpagina.

11. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren. Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver- wijderd! Het afvoeren hiervan is geregeld in de wet- geving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte elektrische en elektronische ap- paratuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.www.scheppach.com

12. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing Compressor draait niet. Netspanning niet aanwezig. Kabel, stekker; zekering en stopcontact controleren. Netspanning te laag. Te lang verlengsnoer vermijden. Verlengsnoer met voldoende aderdoorsnede gebruiken. Buitentemperatuur te laag. Niet gebruiken bij een buitentemperatuur onder de +5 °C. Motor oververhit. Motor laten afkoelen, evt. de oorzaak van de oververhitting wegnemen. Compressor loopt, maar geen druk. Terugslagklep lekt Terugslagklep vervangen. Afdichtingen defect. Afdichtingen controleren, een defecte afdichting bij een gespecialiseerde werkplaats laten vervangen. Aftapschroef voor condenswater (1) lekt. Schroef met de hand aanhalen. Afdichting op de schroef controleren, evt. vervangen. De compressor loopt, de druk wordt aangegeven op de manometer, maar het gereedschap loopt niet. Slangverbindingen lek. Persluchtslang en gereedschap controleren, evt. vervangen. Snelkoppeling lek. Snelkoppeling controleren en evt. vervangen. Te lage druk op de drukregelaar (7) ingesteld. Drukregelaar weer opendraaien.www.scheppach.com

13. Conformiteitsverklaring
