| Termék típusa | Légsűrítő |
| Márka | Scheppach |
| Modell | HC24V |
| Tápfeszültség | 230 V ~ 50 Hz |
| Motorteljesítmény | 1500 W |
| Tartálytérfogat | 24 L |
| Maximális üzemi nyomás | 10 bar |
| Bekapcsolási nyomás | 8 bar |
| Kikapcsolási nyomás | 10 bar |
| Elméleti szívási teljesítmény | 180 L/min |
| Tényleges teljesítmény | 120 L/min |
| Üzemmód | S3 25% (2,5 perc/10 perc) |
| Védettségi fokozat | IP20 |
| Hangnyomásszint | 74,2 dB(A) |
| Garantált hangteljesítményszint | 95 dB(A) |
| Tömeg | 16,2 kg |
| Maximális telepítési magasság | 1000 m |
| Tartozékok | 3 támasztó láb, szállító fogantyú, szerelési anyag |
| Főbb felhasználások | Gumifelfújás, sűrített levegős szerszámok, festékszóró pisztolyok |
| Rendszeres karbantartás | Minden használat után engedje le a kondenzvizet |
| Biztonsági eszközök | Biztonsági szelep, automatikus kikapcsolás nyomáskapcsolóval |
| Kopó alkatrészek | Szíj, tengelykapcsoló |
Gyakran ismételt kérdések - HC24V SCHEPPACH
Felhasználói kérdések a következőről HC24V SCHEPPACH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kompresszor PDF formátumban ingyenesen! Találja meg kézikönyvét HC24V - SCHEPPACH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. HC24V márka SCHEPPACH.
HASZNÁLATI ÚTMUTATÓ HC24V SCHEPPACH
A terméken található szimbólumok magyarázata
A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A bizton-sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem háritják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke-déseket.
 | Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat! |
 | Viseljen légzésvédelmet. |
 | Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor. |
 | Figyelmeztetés a forró részek elöl |
 | Figyelmeztetés elektromos feszültségre |
 | Figyelmeztetés automatikus indulásra |
 | A gépet ne érje eső. A készüléket csak száraz környezeti feltételek mellett szabad tárolni, raktározni és üzemeltetni. |
 | Hangnyomásszint értéke dB-ben |
 | Gumiabroncsok felfújására alkalmas. |
 | A sűrített levegős szerszámok üzemeltetésére alkalmas. |
 | Sűrített-levegő-pisztolyok üzemeltetésére alkalmas. |
 | A termék megfelel a hatályos európai irányelveknek. |
Tartalomjegyzék: Oldal:
- Bevezetés 105
- A készülék leírása (1., 2. ábra) 105
- Szállított elemek 105
- Rendeltetésszerűi használat 106
- Biztonsági utasítások.... 106
- Technikai adatok....109
- Beüzemeltetés előtt....109
- Felépítés és kezelés .... 109
- Elektromos csatlakoztatás 110
- Tisztítás, karbantartás, tárolás és alkatrészek rendelése 110
- Megsemmisítés és újrahasznosítás 112
- Hibaelhárítás.... 113
- Megfelelőségi nyilatkozat 208

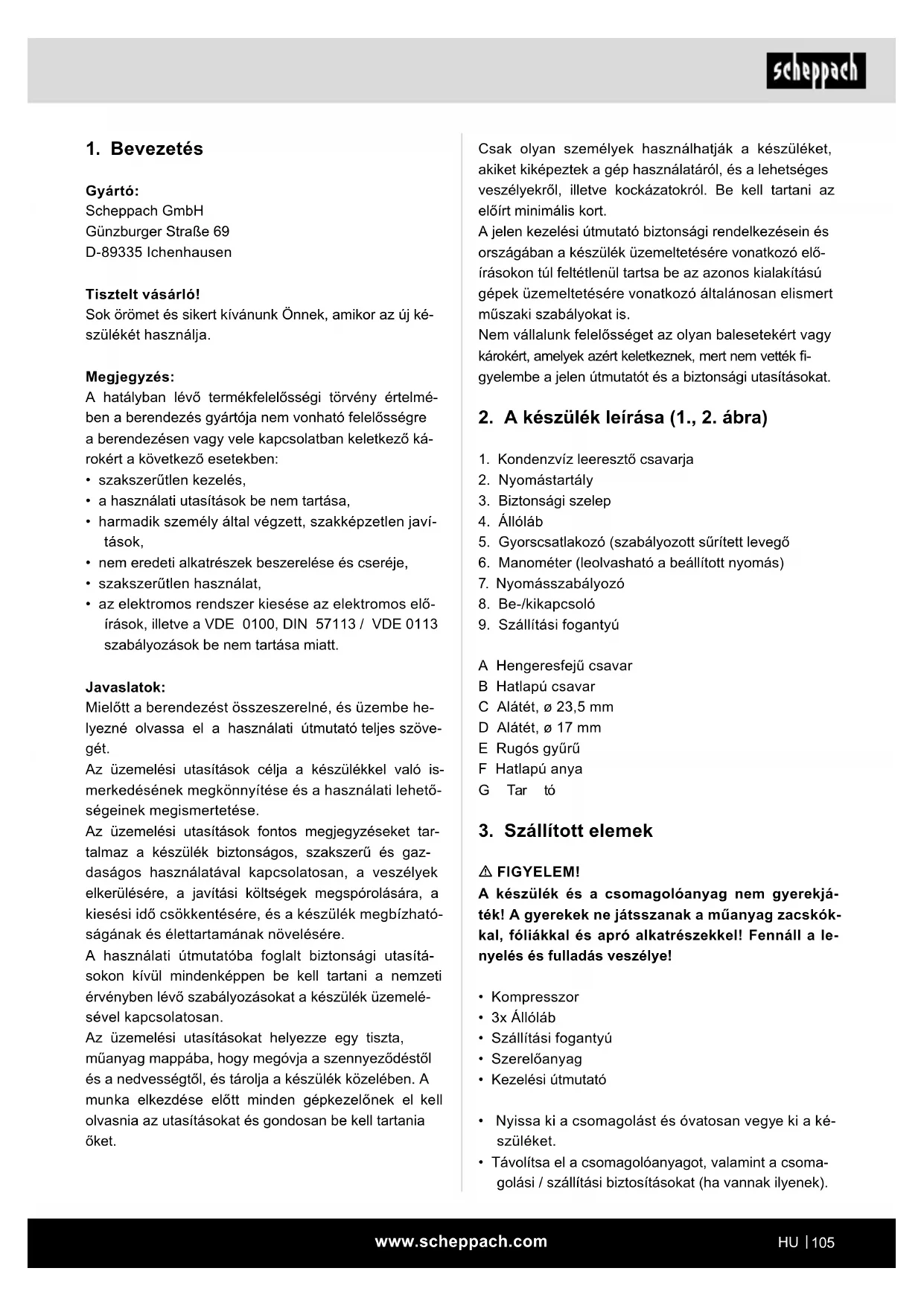

1. Bevezetés
Gyártó:
Scheppach GmbH
Sok örömet és sikert kivánunk Önnek, amikor az új ké- szülékét használja.
Megjegyzés:
A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a berendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:
- szakszerütlen kezelés,
- a használati utasítások be nem tartása,
- harmadik személy által végzett, szakképzetlen javítások,
- nem eredeti alkatrészek beszerelése és cseréje,
- szakszerütlen használat,
- az elektromos rendszer kiesése az elektromos előírások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt.
Javaslatok:
Mielött a berendezést összeszerelné, és üzembe helyezné olvassa el a használati útmutató teljes szövegét.
Az üzemelési utasítások célja a készülékkel való is- merkedésének megkönnyítése és a használati lehető- ségeinek megismertetése.
Az üzemelési utasítások fontos megjegyzéseket tartalmaz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csökkentésére, és a készülék megbízhatóságának és élettartamának növelésére.
A használati útmutatóba foglalt biztonsági utasításokon kívül minden képpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcsolatosan.
Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződéstől és a nedvességtől, és tárolja a készülék közelében. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania öket.
Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort.
A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.
Nem vállalunk felelösséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.
2. A készülék leírása (1., 2. ábra)
- Kondenzvíz leeresztő csavarja
- Nyomástartály
- Biztonsági szelep
- Állóláb
- Gyorscsatlakozó (szabályozott sűrített levegő
- Manométer (leolvasható a beállított nyomás)
- Nyomásszabályozó
- Be-/kikapcsoló
- Szállítási fogantyú
A Hengeresfejű csavar
B Hatlapú csavar
C Alátét, ø 23,5 mm
D Alátét, ø 17 mm
E Rugós gyűrű
F Hatlapú anya
G Tar tó
3. Szállított elemek
⚠ FIGYELEM!
A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacskókkal, fóliákkal és apró alkatrészekkel! Fennáll a lenyelés és fulladás veszélye!
- Kompresszor
• 3x Állóláb - Szállítási fogantyú
- Szerelőanyag
-
Kezelési útmutató
-
Nyissa ki a csomagolást és óvatosan vegye ki a készüléket.
-
Távolítsa el a csomagolóanyagot, valamint a csomagolási / szállítási biztosításokat (ha vannak ilyenek).
-
Ellenőrizze, hogy teljes-e a szállítmány.
- Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit.
- Lehetősége szerint a garancia érvényességének leteltéig őrizze meg a csomagolást.
4. Rendeltetésszerűi használat
A kompresszor préslég előállítására szolgál, a préslég által üzemeltetett szerszámokhoz, amelyek cca. 95 l/perc-i légmennyiséggel lehetnek üzemeltetve (mint például abroncstöltők, kifúvópisztolyok és lakkozó pisztolyok).
A kompresszort csak száraz és jól szellőző beltéri helyiségben szabad üzemeltetni.
A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendeltetésszerűnek. Ebből adódó bármilyen kárért vagy bármilyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó.
Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kézipari vagy ipari hasz- nálatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.
5. Biztonsági utasítások
⚠ Figyelem! Az elektromos kéziszerszámok használata során az áramütés, illetve sérülés- és tűzveszély megelőzése érdekében az alábbi alapvető biztonsági utasításokat kell betartani. Az elektromos kéziszerszám használata előtt minden utasítást olvasson el, és mindig gondosan tartsa be a biztonsági előírásokat.
Biztonságos munkavégzés
- Tartsa a munkakörét rendben
-
Rendetlenség a munkakörben baleset veszélyét idézi elő.
-
Vegye a környezeti befolyásokat figyelembe
- Ne tegyen ki az elektromos szerszámokat esőnek.
- Ne használjon elektromos szerszámokat nedves vagy vizes környezetben. Veszély az áramcsapás által!
- Gondoskodjon jó megvilágításról.
- Ne használjon elektromos eszközöket ott, ahol tűz- és robbanásveszély keletkezhet.
- Óvja magát az áramütés elől
-
Kerülje el a földelt részekkel való testi érintkezést, mint például csövekkel, fűtőtestekkel, tűzhelyek- kel, hűtőszekrényekkel.
-
Tartsa a gyerekeket távol!
- Ne engedje meg más személynek, hogy megérintsék a szerszámot vagy a kábelt, tartsa öket a munkakörétől távol.
- Tárolja a szerszámait biztonságosan
- Nem használt szerszámokat egy száraz, zárt terremben és a gyerekek számára nem elérhetően kell tárolni.
- Ne terhelje túl a szerszámait
- Jobban és biztonságosabban dolgozik a megadott teljesítményi körben.
- Viseljen megfelelő munkaruhát
- Ne viseljen bő ruhát vagy ékszert. Ezeket elkaphatják a mozgó részek.
- Hosszú hajnál viseljen hajhálót.
- A szabadban történö munkálatoknál gumikesztyű és tapadós lábbeli ajánlatos.
- Ne használja fel a kábelt más célokra
- Ne hordja a szerszámot a kábelnál fogva, és ne használja fel a kábelt a csatlakozó dugó kihúzá-sára a dugaszoló aljzatból. Óvja a kábelt hőségtöl, olajtól és éles szélektől.
- Ápolja gondosan a szerszámait
- Tartsa a kompresszort tisztán azért, hogy jól és biztosan tudjon dolgozni.
- Tartsa be a karbantartási előírásokat.
- Ellenőrizze le rendszeresen a csatlakozási vezetéket és a kábelját, és sérülés esetén cseréltesse ki azt egy elismert szakember által.
- Ellenőrizze le rendszeresen a hosszabbító kábelt és sérülés esetén cserélje ki.
- Húzza ki a csatlakozódugót az aljzatból
- Ha nem használja az elektromos kéziszerszámot, javítás előtt és a szerszámok, pl. fűrészlap, fúró és marógép cseréjénél.
- Ügyeljen arra, hogy a gép ne indulhasson el akaratlanul
- Mielött a csatlakozót bedugja az aljzatba, győződjön meg arról, hogy a gép kapcsolója kikapcsolt állapotban van.
- Kültéren használjon hosszabbító kábelt
- A szabadban csak szabadtéri használatra alkalmas, ennek megfelelő jelöléssel ellátott hosszabbító kábelt alkalmazzon.
- A kábeldobot csak letekert állapotban használja.
- Legyen figyelmes
- Figyeljen arra, amit csinál. Munkája során kellő körültekintéssel járjon el. Ne használja az elektromos kéziszerszámot, ha nem tud rá figyelni.
- Ellenőrizze le a készülékét sérülésekre
- A szerszám további használata előtt a védő be-rendezéseket vagy enyhén sérült részeket gondosan megvizsgálni, hibátlan és meghatározásuknak megfelelő működésükre.
- Vizsgálja meg, hogy a mozgó részek működése rendben van, és hogy nem szorulnak vagy nincsennek károsulva részeik. Ahhoz, hogy a készülék biztonsága biztosítva legyen minden résznek helyesen fel kell szerelve lennie.
- Amennyiben a használati utasításban nincs más megadva, a károsult biztonsági berendezéseket és részeket szakszerüen egy elismert szakműhely által kell megjavíttatni vagy kicseréltetni.
- A károsult kapcsolókat egy vevőszolgálati mühely által muszáj kicseréltetni.
- Ne használjon hibás vagy sérült csatlakozó vezetékeket.
- Ne használjon olyan elektromos szerszámokat ahol a kapcsolót nem lehet be- és kikapcsolni.
- Az elektromos kéziszerszám javítását villanyszerelővel végeztesse
- Ez az elektromos szerszám megfelel a rávonatkozó biztonsági határozatoknak. Javításokat csak egy villamossági szakember végezheti el, különben balesetek érhetik a használót.
- Figyelem!
- Saját biztonságáért, csak a használati utasításban megadott vagy a gyártó által ajánlott vagy megadott kellékeket és pótkészülékeket használni. A használati utasításban vagy a katalógusban ajánlott bevetési szerszámoktól vagy kellékektől eltérőek használata egy személysérülési veszélyt jelenthet az Ön számára.
- Zaj
- A kompresszor használatánál zajcsökkentő fülvédőt hordani.
- A csatlakozási vezeték kicserélése
- Ha megrongálódik a csatlakozási vezeték, akkor a veszélyeztetések elkerülése érdekében azt ki kell cseréltetni a gyártó vagy egy villamossági szakember által. Veszély az áramcsapás által!
- Abroncsok feltöltése
- Közvetlenül a feltöltés után leellenőrizni, például egy benzinkútnál egy megfelelő manométerrel a töltést.
- Útonhajtaható kompresszorok építési helyszínüzemben
- Ügyeljen arra, hogy minden tömlő és armatúra megfelelő legyen a kompresszor maximálisan engedélyezett munkanyomásának.
- Felállítás helye
- A kompresszort csak egy sík felületre állítani fel.
-
A bevezető tömlőket 7 bar feletti nyomásokon érdemes biztonsági kábellel, pl. egy drótkötéllel felszerelni.
-
Úgy kerülje el a vezetékrendszer nagy terheléseit, hogy rugalmas tömlőcsatlakozókat használ, és kerüli a törési helyeket.
-
Használjon 30 mA vagy annál kisebb kioldási áramerősségű hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.
⚠ FIGYELMEZTETÉS! Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befo- lyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az im- lantátum gyártójának véleményét.
TOVÁBBI BIZTONSÁGI UTASÍTÁSOK
Vegye figyelembe az adott sűrített levegős szerszám / sűrített levegős előtét berendezés megfelelő üzemeltetési útmutatóját! Az alábbi általános megjegyzéseket szintén figyelembe kell venni.
Biztonsági utasítások a présléggel és a kifúvó pisztolyokkal történő dolgozáshoz
- Ügyeljen rá, hogy megfelelő, legalább 2,50 m-es távolságot tartson a terméktől, és üzem közben tartsa távol a sűrített levegős szerszámokat / sűrített levegős előtét berendezéseket a kompresszortól.
- Az üzem alat a kompresszorszivattyú és a vezetékek magas hömérsékleteket érnek el. A megérintésük megégetéshez vezet.
- A kompresszor által beszívott levegőt olyan hozzákeverésektől mentesen kell tartani, amelyek a kompresszorszivattyúban tűzhöz vagy robbanáshoz vezethetne.
- A tömlőkuplung kioldásánál tartsa kézzel feszesen a tömlő kuplungrészét. Így elkerüli a visszacsapódó tömlő általi sérüléseket.
- Amikor a sürített levegős pisztollyal dolgozik, viseljen védőszemüveget és légzésvédő maszkot. A képződő por károsítja az egészséget! Az idegen testek és kifúvott tárgyak könnyebb sérüléseket okozhatnak.
- Ne fújjon a kifúvópisztollyal személyekre vagy tisz-títson ruhát a testen. Sérülés veszélye!
A szóró és fúvó előtétkészülékek (pl. festékszóró) használatára vonatkozó biztonsági utasítások
- A szóró előtétkészüléket feltöltés közben tartsa távol a kompresszortól, hogy ne érhesse folyadék a kompresszort.
- A szóró előtétkészülékkel (pl. festékszóróval) soha ne végezzen szórást a kompresszor irányába. A nedvesség elektromos veszélyeket okozhat!
- Ne használjon 55 °C alatti lobbanáspontú lakkot vagy oldószert. Robbanásveszély!
- Ne melegítse fel a lakkot vagy az oldószert. Robbanásveszély!
- Egészségkárosító folyadékokkal való munkavégzéskor védelem céljából szűrő felszerelés (arcmaszk) használata szükséges. Vegye figyelembe az ilyen anyagok gyártói által megadott, védelmi intézkedésekre vonatkozó információkat is.
- A felhasználandó anyagok külső csomagolásain el-helyezett, veszélyes anyagokra vonatkozó rendelet szerinti adatokat és jelöléseket figyelembe kell venni. Szükség esetén kiegészítő óvintézkedéseket kell foganatosítani, így elsősorban megfelelő ruházatot és maszkot kell viselni.
- A szórási folyamat közben, és a munkaterületen általánosságban tilos a dohányzás. Robbanásveszély! A festékgőz is könnyen éghető.
- Kerülni kell a tűzfészkek, nyílt láng és szikraképző-déssel járó gépek használatát, és ezek közelségét.
- Tilos a munkatérben ételt vagy italt tárolni vagy fogyasztani. A festékgőz károsítja az egészséget.
- A munkatér legyen nagyobb, mint 30 m³, továbbá szóráskor, valamint száradáskor biztosítani kell a megfelelő levegőcserét.
- Soha ne végezzen szórást széllel szemben. Éghető, ill. veszélyes szóróanyagok szórásakor alapvetően be kell tartani a helyi rendőrhatóság rendelkezéseit.
- PVC nyomótömlő esetén nem szabad olyan anyagokkal dolgozni, mint például lakkbenzin, butil-alkohol vagy metilén-klorid. Ezek az anyagok károsítják a nyomótömlőt.
- A munkaterületet el kell választani a kompresszortól, hogy a berendezés ne kerülhessen közvetlen érintkezésbe a munkaközeggel.
Nyomástartály üzemeltetése
- Aki egy nyomástartályt üzemeltet, annak azt egy rendeltetésszerűi állapotban kell tartania, rendeltetésszerűen kell üzemeltetnie, felügyelnie, azonnal minden szükséges gondozási és rendbehozási munkát elvégeznie valamint a körülmények szerint szükséges biztonsági intézkedéseket megtennie.
- A felügyelő hivatal egyes esetben egy szükséges felügyelési intézkedést rendelhet el.
- Egy nyomástartályt nem szabad üzemeltetni, ha olyan hibákat mutat ki, amelyek által az alkalmazott vagy egy harmadik személy veszélyeztetve lehet.
- Minden üzem előtt a nyomástartályt rozsdára és sé-rülésekre leellenőrizni. Nem szabad a kompresszort sérült vagy rozsdás nyomástartállyal üzemeltetni. Ha sérüléseket állapítana meg, akkor kérjük fordul-jon a vevőszolgálati szakműhelyhez.
Örizze meg a biztonsági utasításokat.
Fennmaradó kockázat
A termék korszerű műszaki színvonalon, az elismert biztonságtechnikai előírások szerint készült.
A munkavégzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.
- Tartsa be a kezelési útmutatóban előírt karbantartási és biztonsági utasításokat.
- Munka közben mindig legyen figyelmes, és külső személyeket tartson biztonságos távolságra a munkavégzési helytöl.
- A fennmaradó kockázatok minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
- Emellett fennállhatnak olyan, nem nyilvánvaló fennmaradó kockázatok is, melyek minden elővigyáza-tosság ellenére sem szüntethetők meg.
A termék szakszerű használata mellett is mindig számolni kell bizonyos fennmaradó kockázattal, mely nem zárható ki. A termék típusából és szerkezetéből az alábbi lehetséges veszélyek származhatnak:
- A termék akaratlan üzembe helyezése.
- Ha nem viseli az előírt hallásvédőt, halláskárosodást szenvedhet.
- Szennyező részecskék, por stb. kerülhet a szemébe vagy az arcára, akkor is, ha viseli a védőszemüveget.
• Felkavart részecskék belégzése.
⚠ Figyelmeztetés:
Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy paszszív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.
6. Technikai adatok
| Hálózati csatlakozás | 230 V~ 50 Hz |
| Motorteljesítmény | 1500 W |
| Üzemmód | S3 25 % |
| Kompresszor-fordulatszám | 3750 perc ^-1 |
| Nyomás tartály ürtartalom | 24 l |
| Üzemi nyomás | kb. 10 bar |
| Teo. Beszívási teljesítmény | kb. 180 l/perc |
| Elméleti teljesítmény | kb. 120 l/perc |
| Védelmi rendszer | IP20 |
| A készülék súlya | 16,2 kg |
| Max. felállítási magasság (tengerszint felett) | 1000 m |
Technikai változtatások jogát a gyártó fenntartja!
*S3 25% = időszakos, szakaszos működés 25%-os bekapcsolási időtartammal (10 percenként 2,5 min)
A zajkibocsátási értékek az EN ISO 3744 szerint lettek meghatározva.
Viseljen hallásvédöt.
A zaj halláskárosodást okozhat.
△ Figyelmeztetés: A zaj súlyos következményekkel járhat az egészség tekintetében. Ha a gép zaja meghaladja a 85 dB értéket, akkor kérjük, viseljen megfelelő hallásvédőt.
| Hangteljesítménymérték L_wA | 95 dB |
| Hangnyomásszint L_pA | 74,2 dB |
| Bizonytalanság K_wA/pA | 0,91 dB |
7. Beüzemeltetés előtt
- Győződjön meg rákapcsolás előtt arról, hogy a típustáblán megadott adatok megegyeznek a hálózati adatokkal.
- Ellenőrizze le a kézüléket szállítási károkra. Esetleges sérüléseket azonnal a szállítmányozó vállalatnál, amelyik a kompresszort szállította jelenteni.
- A kompresszort a fogyasztó közelében kell felállítani.
- El kell kerülni a hosszú légvezetékek és a hosszú csatlakozók (hosszabbítókábel) használatát.
- Ügyelni egy száraz és pormentes légbeszívásra.
- Ne állítsa fel nedves vagy vizes teremben a kompresszort.
- A kompresszort csak megfelelő termekben (jól szellőztetett, környezeti hömérséklet +5 °C-tól 40 °C-ig) szabad üzemeltetni. A teremben nem szabad poroknak, savaknak, páráknak, robbanékony vagy gyullékony gázoknak lennie.
- A kompresszor száraz termekben levő használatra alkalmas. Tilos olyan részlegekben használni, ahol fröccsenővízzel dolgoznak.
- A kompresszort csak rövid ideig, száraz környezeti feltételek esetén szabad kültéren használni.
- A kompresszort mindig szárazon kell tartani, és használat után nem szabad kint hagyni a szabadban.
8. Felépítés és kezelés
⚠ Figyelem!
A beüzemeltetés előtt a készüléket okvetlenül komplett összeszerelni!
Az összeszereléshez szüksége van:
- 2db villáskulcs 14 mm (nincs a szállítás terjedelmében),
• 1db imbuszkulcs 5 mm
8.1 A szállítási fogantyú felszerelése (5. ábra)
- Dugja a (2) nyomástartály tartóiba a (9) szállítási fogantyút, és rögzítse a 4 darab (A) hengeresfejű csavar segítségével. Imbuszkulccsal (5 mm) húzza meg az (A) hengeresfejű csavarokat.
8.2 Az állólábak felszerelése (6. / 6.1 ábra)
- A (B) hatlapú csavarokkal, a (C) ∅ 23,5 mm méretű alátétekkel, a ∅ 17 mm méretű alátétekkel, a (D) rugós gyűrűkkel és az (F) hatlapú anyákkal, a 6. és 6.1 ábrán látható módon szerelje fel a szállítmány részét képező (4) állólábakat.
8.3 A tartó felszerelése (7. ábra)
- Csavarozza a 2 darab (G) tartót a (9) fogantyú jobb és bal oldalán található menetes furatokba, és az anyákkal biztosítsa elfordulás ellen a tartót.
8.4 Hálózati csatlakozás
- A kompresszor egy védőérintkezős dugós hálózati vezetékkel van felszerelve. Ezt minden védőérintkezős 230 V\~ 50 Hz dugaszoló aljzatra rá lehet kapcsolni, amely 16 A-al le van biztosítva.
- Üzembe helyezés előtt ügyeljen arra, hogy a hálózati feszültség megegyezzen a gép teljesítményi táblája szerinti üzemi feszültségnek.
- Hosszú betáplálási vezetékek, valamint meghosz-szabbítások, kábeldobok stb. Feszültségesést okoznak és megakadályozhatják a motorindítást.
- Alacsony hömérsékleteknél, +5 °C alatt nehéz járatúság által veszélyeztetve van a motorindítás.
8.5 Be-/ kikapcsoló (2. ábra)
- A (8) gomb I helyzetbe nyomása bekapcsolja a kompresszort.
- A kompresszor kikapcsolásához nyomja 0 állásba a (8) gombot.
8.6 Nyomásbeállítás (2. ábra)
- A nyomásszabályozóval (7) lesz a manométeren (6) beállítva a nyomás.
- A beállított nyomás a gyorscsatlakozónál (5) vételezhető.
8.7 A nyomáskapcsoló beállítása
- A nyomáskapcsoló gyárilag be van állítva. Bekapcsolási nyomás kb. 8 bar Kikapcsolási nyomás kb. 10 bar.
9. Elektromos csatlakoztatás
A telepített elektromos motor üzemkészen csatlakozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek.
A vásárló által használt hálózati csatlakozó, valamint az általa használt hosszabbító vezeték is feleljen meg ezeknek az előírásoknak.
Ha szóró és fúvó előtétkészülékekkel dolgozik, valamint ha ideiglenesen a szabadban üzemelteti a kompresszort, akkor a berendezést feltétlenül olyan hibaáram-védőkapcsolóra kell csatlakoztatni, melynek kioldási áramerössége nem haladja meg a 30 mA értéket.
Sérült elektromos csatlakozóvezetékek
Az elektromos csatlakozóvezetékek szigetelése gyakran megsérül.
Ennek oka lehet:
- Nyomási helyek, ha a csatlakozóvezetéket ablakvagy ajtóréseken keresztül vezeti,
- Törési helyek a csatlakozóvezetékek szakszerűtlen rögzítése vagy vezetése miatt,
- Vágási helyek a csatlakozóvezetéken való áthajtás miatt,
- Szigetelés sérülése a fali csatlakozóaljzatból való kiszakítás miatt,
- Repedések a szigetelés öregedése miatt.
Ne használjon ilyen sérült elektromos csatlakozóvezetékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes.
Rendszeresen ellenőrizze, hogy nem sérültek-e az elektromos csatlakozóvezetékek. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatlakozzon a hálózatra.
Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak azonos jelölésű csatlakozó vezetékeket használjon.
A csatlakozóvezeték típusának megnevezését a vezetéken fel kell tüntetni.
Váltóáramú motor
- A hálózati feszültség 230 V\~ legyen.
- A 25 méternél rövidebb hosszabbító vezetékek ke-resztmetszete 1,5 négyzetmilliméter legyen.
Az elektromos berendezések csatlakoztatását és javítását csak villamossági szakember végezheti.
Kérdései esetén az alábbi adatokat kell megadni:
- Motor áramtípusa
• Gép típuscímkéjének adatai - Motor típuscímkéjének adatai
10. Tisztítás, karbantartás, tárolás és alkatrészek rendelése
Figyelem!
Minden tisztítási és karbantartási munka előtt kihúzni a hálózati csatlakozót! Sérülési veszély az áramcsapások által!
⚠ Figyelem!
Várja meg amig a készülék teljesen le nem hült! Megégetés veszélye!
⚠ Figyelem!
Minden tisztítási és karbantartási munka előtt a ké- szüléket nyomásnélkülire kell tenni! Sérülés veszélye!
10.1 Tisztítás
- Tartsa a készüléket annyira por- és szennyeződés mentesen, amennyire csak lehet. Dörzsölje le a készüléket egy tiszta posztóval vagy pedig fújja ki alacsony nyomás alatt sűrített levegővel.
- Azt ajánljuk, hogy minden használat után azonnal kitisztítsa a készüléket.
- A készüléket rendszeresen egy nedves posztóval és egy kevés kenőszappannal megtisztítani. Ne használjon tisztító vagy oldó szereket; ezek meg-támadhatják a készülék műanyagrészeit. Ügyeljen arra, hogy ne kerülhessen víz a készülék belsejébe.
- Tisztítás előtt leválasztani a tömlőt és a permetező szerszámokat a kompresszorról. Nem szabad a kompresszort vízzel, oldószerekkel vagy hasonlóakkal tisztítani.
10.2 A nyomástartály karbantartása (3. ábra)
△ Figyelem! A nyomástartály (2) tartós tartósságához minden üzem után a leeresztőcsavar (1) megnyitása által le kell engedni a kondenzvízet.
Eressze elötte le a kazánnyomást (lásd a 10.3.1-et). A leeresztőcsavar az óramutató járásával ellenkező irányba történő csavarás által lesz megnyitva (a kompresszor alulsó oldala felöl nézve a csavarra), azért hogy a kondenzvíz teljesen le tudjon folyni a nyomástartályból.
Zárja azután ismét be a leeresztőcsavart (az óramutató forgási irányába csavarni). Minden üzem előtt a nyomástartályt rozsdára és sérülésekre leellenőrizni. Nem szabad a kompresszort sérült vagy rozsdás nyomástartállyal üzemeltetni.
Ha sérüléseket állapítana meg, akkor kérjük forduljon a vevőszolgálati szakműhelyhez.
10.3 Tárolás
⚠ Figyelem!
Húzza ki a hálózati csatlakozót, légtelenítse ki a készüléket és minden csatlakoztatott préslégszerszámot. Állítsa úgy le a kompresszort, hogy jogosulatlanok ne tudják üzembe venni.
△ Figyelem! A kompresszort csak száraz és jogosulatlanok számára nem hozzáférhető környezetben tárolni. Ne döntse meg, cask állva tárolni!
10.3.1 A túlnyomás leeresztése
A kompresszorban levő túlnyomást leereszteni azáltal, hogy kikapcsolja a kompresszort és a nyomás-tartályban levő présléget, például egy üresjáratban levő préslég szerszámmal vagy egy kifúvópisztollyal elfogyasztja.
10.4 Biztonsági szelep (1. ábra)
A biztonsági szelep (3) a nyomástartó edény legnagyobb megengedett nyomására van beállítva. A biztonsági szelep átállítása vagy a leeresztő anya (3.1) és a sapkája (3.3) közötti csatlakozás rögzítésének (3.2) eltávolítása nem engedélyezett.
30 üzemóránként, alkalmanként legalább 3-szor működtesse a biztonsági szelepet, hogy szükség esetén megfelelően működjön. Kioldáshoz forgassa az óramutató járásával ellentétes irányba a perforált leeresztő anyát (3.1), majd a perforált leeresztő anyán (3.1) keresztül, kézzel húzza kifelé a szelepszárat, hogy ezzel kinyissa a biztonsági szelep kimenetét. A szelep ekkor hallhatóan kiengedi a levegőt. Ezután az óramutató járásának irányába forgatva húzza meg újra a leeresztő anyát.
10.5 Szénkefék
Túlzott szikraképződés esetén villamossági szakemberrel ellenőriztesse a szénkeféket.
Figyelem! A szénkeféket csak villamossági szakember cserélheti ki.
10.6 Szállítás (1. ábra)
A kompresszor a (9) fogantyúnál fogva szállítható.
10.7 Pótalkatrészek rendelése
Pótalkatrész rendelése esetén a következő adatokat kell megadni:
• A készülék típusa
• A készülék cikkszáma
10.8 Szervizelési információk
Figyelembe kell venni, hogy ennél a terméknél a következő részek már használat szerinti vagy természetes kopásnak vannak alávetve ill. a következő részekre van mint fogyóeszközökre szükség.
Gyorsan kopó részek* : Öv, kapcsolási
* nincs okvetlenül a szállítás terjedelmében!
Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.
11. Megsemmisítés és újrahasznosítás
A csomagolásra vonatkozó megjegyzések
A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.
Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)
A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanitásra!
- A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
- Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
- A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülék-röl!
- Az áthúzott kuka ikonja arra utal, hogy a leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell öket ártalmatlanítani.
- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:
- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)
- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.
- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.
- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.
- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.
- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.
12. Hibaelhárítás
| Üzemzavar Lehetséges ok Elhárítás | ||
| Nem fut a kompresszor. | Hiányzik a hálózati feszültség | Leellenőrizni a kábelt, biztosítékot és a dugaszoló aljzatot. |
| Túl alacsony a hálózati feszült-ség. | Kerülje el a túl hosszú hosszabbítókábelt. Elegen-dő keresztmetszetű hosszabbítókábelt használni. | |
| Túl alacsony a kinti hőmérséklet. Ne | üzemeltese + 5°C kinti hőmérséklet alatt | |
| Túlhevült a motor. | Hagyni a motort lehülni adott esetben eltávolítani a túlhevülés okát. | |
| A kompresszor fut, de nincs nyomás. | Szivárgó a visszacsapó szelep. Kicserélni a visszacspó szelepet. | |
| Tönkre van a tömítés. | Leellenőrizni a tömítéseket, a tönkrement tömítéseket egy szakmühelyben kicserélétetni. | |
| A kondenzvíz (1) leeresztőcsavarja nem tömör. | Kézzel utánnahúzni a csavart. Leellenőrizni a tömítést a csavaron, adott esetben kicserélni. | |
| Fut a kompresz-szor, a manomé-teren nyomás van kijelezve, de a szerszámok nem futnak. | Szivárgóak a tömlőcsatlakozások. | Leellenőrizni a préslégtömlőt és a szerszámokat, adott esetben kicserélni. |
| Szivárgós a gyorskuplung. | Leellenőrizni a gyorskuplungot, adott esetben kicserélni. | |
| Túl kicsi nyomás van a nyomás-szabályozón (7) beállítva. | Tovább kinyitni a nyomásszabályozót. | |
A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.
