HC24V - Kompresor SCHEPPACH - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma HC24V SCHEPPACH ve formátu PDF.
| Typ výrobku | Vzduchový kompresor |
| Značka | Scheppach |
| Model | HC24V |
| Napájení | 230 V ~ 50 Hz |
| Výkon motoru | 1500 W |
| Objem nádrže | 24 L |
| Maximální provozní tlak | 10 bar |
| Spínací tlak | 8 bar |
| Vypínací tlak | 10 bar |
| Teoretický sací výkon | 180 L/min |
| Efektivní průtok | 120 L/min |
| Provozní režim | S3 25 % (2,5 min/10 min) |
| Třída krytí | IP20 |
| Hladina akustického tlaku | 74,2 dB(A) |
| Zaručená hladina akustického výkonu | 95 dB(A) |
| Hmotnost | 16,2 kg |
| Maximální instalační výška | 1000 m |
| Příslušenství v balení | 3 podpěrné nohy, přepravní rukojeť, montážní materiál |
| Hlavní použití | Huštění pneumatik, pneumatické nářadí, stříkací pistole |
| Běžná údržba | Po každém použití vypustit kondenzát |
| Bezpečnostní zařízení | Pojistný ventil, automatické vypnutí tlakovým spínačem |
| Opotřebitelné díly | Řemen, spojka |
Často kladené otázky - HC24V SCHEPPACH
Dotazy uživatelů ohledně HC24V SCHEPPACH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kompresor ve formátu PDF zdarma! Najděte svůj návod HC24V - SCHEPPACH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HC24V značky SCHEPPACH.
NÁVOD K OBSLUZE HC24V SCHEPPACH
Vysvětlení symbolů na výrobku
Symboly použité v této příručce vás mají upozornit na možná rizika. Bezpečnostní symboly a vysvětlivky, které je provázejí, musejí být přesně pochopeny. Samotné varování rizika neodstraní a nemohou nahradit správná opatření pro prevenci úrazů.
 | Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny! |
 | Noste ochranu dýchacích cest. |
 | Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. |
 | Varování před horkými díly |
 | Varování před elektrickým napětím |
 | Varování před automatický start |
 | Stroj nikdy nevystavujte dešti. Přístroj se smí instalovat, skladovat a provozovat pouze za suchých okolních podmínek. |
 | Údaje o hladině akustického výkonu v dB |
 | Vhodné pro huštění pneumatik. |
 | Vhodné pro provoz pneumatických nástrojů. |
 | Vhodné pro provoz pneumatických pistolí. |
 | Výrobek odpovídá platným evropským směrnicím. |
Obsah: Strana:
- Úvod....85
- Popis přístroje (obr. 1, 2)....85
- Rozsah dodávky 85
- Použití podle účelu určení 86
- Bezpečnostní pokyny 86
- Technická data....88
- Před uvedením do provozu....89
- Montáž a obsluh 89
- Elektrická přípojka 90
- Čištění, údržba, uložení a objednání náhradních dílů....90
- Likvidace a recyklace 91
- Odstraňování závad....92
- Prohlášení o shodě....208

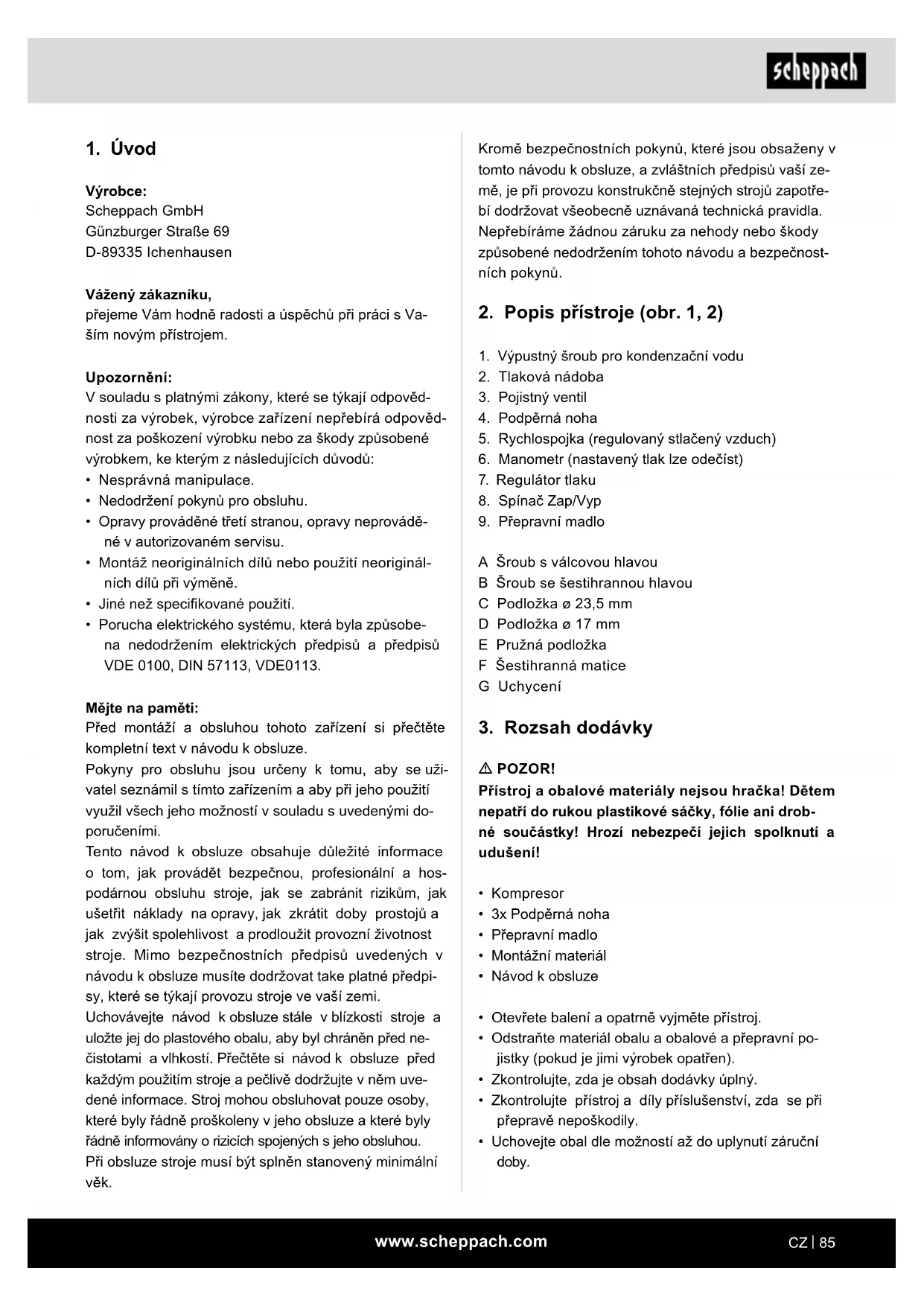

1. Úvod
Výrobce:
Scheppach GmbH
přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.
Upozornění:
V souladu s platnými zákony, které se týkají odpovědnosti za výrobek, výrobce zařízení nepřebírá odpovědnost za poškození výrobku nebo za škody způsobené výrobkem, ke kterým z následujících důvodů:
- Nesprávná manipulace.
- Nedodržení pokynů pro obsluhu.
- Opravy prováděné třetí stranou, opravy neprováděné v autorizovaném servisu.
- Montáž neoriginálních dílů nebo použití neoriginálních dílů při výměně.
- Jiné než specifikované použití.
- Porucha elektrického systému, která byla způsobena nedodržením elektrických předpisů a předpisů VDE 0100, DIN 57113, VDE0113.
Mějte na paměti:
Před montáží a obsluhou tohoto zařízení si přečtěte kompletní text v návodu k obsluze.
Pokyny pro obsluhu jsou určeny k tomu, aby se uživatel seznámil s tímto zařízením a aby při jeho použití využil všech jeho možností v souladu s uvedenými doporučeními.
Tento návod k obsluze obsahuje důležité informace o tom, jak provádět bezpečnou, profesionální a hospodárnou obsluhu stroje, jak se zabránit rizikům, jak ušetřit náklady na opravy, jak zkrátit doby prostojů a jak zvýšit spolehlivost a prodloužit provozní životnost stroje. Mimo bezpečnostních předpisů uvedených v návodu k obsluze musíte dodržovat take platné předpi-sy, které se týkají provozu stroje ve vaší zemi.
Uchovávejte návod k obsluze stále v blízkosti stroje a uložte jej do plastového obalu, aby byl chráněn před nečistotami a vlhkostí. Přečtěte si návod k obsluze před každým použitím stroje a pečlivě dodržujte v něm uvedené informace. Stroj mohou obsluhovat pouze osoby, které byly řádně proškoleny v jeho obsluze a které byly řádně informovány o rizicích spojených s jeho obsluhou.
Při obsluze stroje musí být splněn stanovený minimální věk.
Kromě bezpečnostních pokynů, které jsou obsaženy v tomto návodu k obsluze, a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla. Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.
2. Popis přístroje (obr. 1, 2)
- Výpustný šroub pro kondenzační vodu
- Tlaková nádoba
- Pojistný ventil
- Podpěrná noha
- Rychlospojka (regulovaný stlačený vzduch)
- Manometr (nastavený tlak lze odečíst)
- Regulátor tlaku
- Spínač Zap/Vyp
- Přepravní madlo
A Šroub s válcovou hlavou
B Šroub se šestihrannou hlavou
C Podložka ø 23,5 mm
D Podložka ø 17 mm
E Pružná podložka
F Šestihranná matice
G Uchycení
3. Rozsah dodávky
⚠ POZOR!
Přístroj a obalové materiály nejsou hračka! Dětem nepatří do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!
- Kompresor
• 3x Podpěrná noha - Přepravní madlo
-
Montážní materiál
• Návod k obsluze -
Otevřete balení a opatrně vyjměte přístroj.
- Odstraňte materiál obalu a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
- Zkontrolujte, zda je obsah dodávky úplný.
- Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
- Uchovejte obal dle možností až do uplynutí záruční doby.
4. Použití podle účelu určení
Kompresor slouží k výrobě stlačeného vzduchu pro nástroje provozované se stlačeným vzduchem, které mohou být provozovány s množstvím vzduchu až cca 95 l/min. (např. hustilka pneumatik, vyfukovací pistole a lakovací pistole).
Kompresor se smí provozovat pouze v suchých a dobře větraných vnitřních prostorách.
Stroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.
Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.
5. Bezpečnostní pokyny
⚠ Pozor! Při používání elektrických nástrojů musí být za účelem ochrany před zásahem elektrickým proudem a nebezpečí zranění a požáru dodržována následující základní bezpečnostní opatření. Před použitím tohoto elektrického nástroje si přečtěte všechny tyto pokyny a bezpečnostní pokyny dobře uschovejte.
Bezpečná práce
- Udržujte Vaše pracoviště v pořádku
- Nepořádek na pracovišti představuje nebezpečí úrazu.
- Zohledněte vlivy prostředí
- Nevystavujte elektrické nářadí dešti. Nepouží-vejte elektrické nářadí ve vlhkém nebo mokrém prostředí.
- Postarejte se o dobré osvětlení. Nebezpečí úderu elektrickým proudem!
- Nepoužívejte elektrické nářadí v blízkosti hořlavých kapalin nebo plynů.
- Elektrický nástroj nepoužívejte, hrozí-li nebezpečí požáru nebo výbuchu.
- Chraňte se před úderem elektrickým proudem
- Vyhýbejte se tělesnému kontaktu s uzemněnými částmi např. rourami, topnými tělesy, sporáky, ledničkami.
- Nepouštějte do blízkosti děti!
- Nenechte jiné osoby dotýkat se nářadí nebo kabelu, nepouštějte je na své pracoviště.
- Nářadí uschovávejte bezpečně
- Nepoužívané nářadí musí být uloženo na suchém, uzamčeném místě a mimo dosah dětí.
- Nářadí nepřetěžujte
- Na těžké práce nepoužívejte moc slabé nářadí nebo přídavné nářadí.
- Noste vhodné pracovní oblečení
- Nenoste široké oblečení nebo šperky. Mohly by být zachyceny pohyblivými částmi.
- Při práci ve volném prostranství jsou vhodné gu- mové rukavice a pevná neklouzavá obuv
- V případě dlouhých vlasů noste vlasovou síťku.
- Nepoužívejte kabel na účely, pro které není určen
- Nenoste nářadí za kabel a nepouživejte ho na vytažení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem a ostrými hranami.
- Nářadí pečlivě ošetřujte
- Udržujte Váš kompresor čistý, abyste mohli dobře a bezpečně pracovat.
- Dodržujte předpisy pro údržbu.
- Pravidelně kontrolujte zástrčku a kabel a v případě poškození je nechte obnovit autorizovaným odborníkem.
- Pravidelně kontrolujte prodlužovací kabely a poškozené nahradte.
- Vytáhněte vidlici z elektrické zásuvky
- Pokud elektrický nástroj nepoužíváte, před údržbou a při výměně nástrojů, např. pilového listu, vrtáků, fréz.
- Vyhněte se neúmyslnému spuštění
- Ujistěte se, že je spínač při zasunutí vidlice do elektrické zásuvky vypnutý.
- Venku používejte prodlužovací kabel.
- Venku používejte pouze k tomu schválené a odpovídajícím způsobem označené prodlužovací kabely.
- Naviják prodlužovacích kabelů používejte pouze s odvinutým kabelem.
- Bud'te soustředění
- Dávejte pozor na to, co se děje. Pracujte s rozumem. Elektrický nástroj nepoužívejte, jestliže se nesoustředíte.
- Zkontrolujte nářadí, zda není poškozeno
- Před dalším použitím nářadí musí být pečlivě překontrolována bezvadná a řádná funkce ochranných zařízení nebo lehce poškozených částí.
- Překontrolujte, zda je v pořádku bezvadná funkce pohyblivých dílů, jestli neuvázly nebo jestli nejsou díly poškozeny. Všechny části musí být správně na-montovány, aby byla zajištěna bezpečnost přístroje.
- Poškozená bezpečnostní zařízení a díly musí být řádně opraveny nebo vyměněny v dílně zákaznického servisu, pokud není v návodu k použití uvedeno jinak.
- Poškozené vypínače musí být nahrazeny v dílně zákaznického servisu.
- Nepoužívejte žádné vadné nebo poškozené přívodní kabely.
- Nepouživejte stroje, u kterých se nedá za- a vypnout vypínač.
- Svůj elektrický nástroj nechávejte opravovat odbornými elektrikáři.
- Toto elektrické nářadí odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze odborný elektrikár; v jiném případě nelze vyloučit úrazy provozovatele.
- Pozor!
- Z důvodů vlastní bezpečnosti používejte pouze příslušenství nebo přídavné přístroje, které jsou uvedeny v návodu k obsluze nebo byly výrobcem doporučeny nebo uvedeny. Používání jiných přídavných přístrojů nebo příslušenství, které nejsou doporučeny v návodu k obsluze nebo katalogu, může pro Vás osobně znamenat nebezpečí zranění.
- Hluk
- Při používání kompresoru nosit ochranu sluchu.
- Výměna napájecího vedení
- Pokud je poškozeno napájecí vedení, musí být nahrazeno výrobcem nebo odborným elektrikářem, aby se zabránilo ohrožením. Nebezpečí úderů elektrickým proudem!
- Huštění pneumatik
- Kontrolujte tlak v pneumatikách bezprostředně po naplnění vhodným manometrem, např. Na čerpa-cí stanici.
- Pojízdné kompresory ve staveništním provozu
- Dbejte na to, aby byly všechny hadice a armatury vhodné pro nejvyšší přípustný pracovní tlak kompresoru.
- Místo instalace
- Postavte kompresor pouze na rovnou plochu.
-
Přívodní hadice by měly být v případě tlaku nad 7 barů vybaveny bezpečnostním kabelem (např. drátěným lanem).
-
Vyvarujte se silného zatížení systému vedení, přičemž používejte flexibilní hadicové přípojky, abys-te zabránili jejich zlomení.
-
Používejte proudový chránič se spouštěcím proudem 30 mA nebo méně. Použití vložky pro prou-dový chránič zmírňuje riziko zasažení elektrickým proudem.
⚠ UPOZORNĚNÍ! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.
DOPLŇUJÍCÍ BEZPEČNOSTNÍ POKYNY
Dodržujte příslušné návody k obsluze příslušných pneumatických nástrojů / přídavných pneumatických přístrojů! Navíc je třeba dodržovat následující všeobecné pokyny.
Bezpečnostní pokyny pro práci se stlačeným vzduchem a vyfukovacími pistolemi
- Dbejte na dostatečnou vzdálenost od výrobku, min. však 2,50 m a držte pneumatické nástroje / přídavné pneumatické přístroje během provozu mimo dosah kompresoru.
- Čerpadlo kompresoru a vedení dosahují při provozu vysokých teplot. Kontakt s nimi vede k popálení.
- Vzduch nasávaný kompresorem je třeba udržovat bez příměsí, které by mohly vést v čerpadle kompresoru k požáru nebo výbuchu.
- Při uvolňování hadicové spojky držte spojovací díl hadice pevně rukou. Tím zabráníte zraněním způsobeným vymrštěním hadice.
- Při práci s pneumatickou pistolí noste ochranné brýle a ochrannou dýchací masku. Prach je zdraví škodlivý! Cizími tělesy a odfouknutými částečkami mohou být způsobena lehká zranění.
- Vyfukovací hadicí nefoukat na žádné osoby nebo nečistit oblečení na těle. Nebezpečí zranění!
Bezpečnostní pokyny při používání stříkacích a přídavných rozprašovacích přístrojů (např. nástřiky barvou)
- Při plnění držte přídavný rozprašovací přístroj mimo dosah kompresoru, aby žádná kapalina nepříšla do styku s kompresorem.
- Rozprašování přídavnými rozprašovacími přístroji (např. nástřiky barvou) nikdy neprovádějte směrem ke kompresoru. Vlhkost může vést k ohrožení v důsledku zasažení elektrickým proudem!
- Nepracujte s laky nebo rozpouštědly o bodu vznícení nižším než 55° C. Nebezpečí výbuchu!
- Laky a rozpouštědla nezahřívejte. Nebezpečí výbuchu!
- Pokud se zpracovávají zdraví škodlivé kapaliny, jsou zapotřebí ochranné filtrační přístroje (obličejové masky). Respektujte také údaje výrobců takových látek ohledně ochranných opatření.
- Řid'te se údaji a označeními nařízení o nebezpečných látkách uvedenými na obalech zpracovávaných materiálů. Případně je třeba učinit doplňková ochranná opatření, především používat vhodný oděv a masky.
- Během stříkacího procesu a v pracovním prostoru je zakázáno kouřit. Nebezpečí výbuchu! I výpary barev jsou lehce vznětlivé.
- V prostoru se nesmí vyskytovat žádné topeniště, otevřené světlo nebo stroje generující jiskry, resp. se nesmí provozovat.
- V pracovním prostoru neukládejte ani nekonzumujte jídla ani nápoje. Výpary barev jsou zdraví škodlivé.
- Pracovní prostor musí být větší než 30 m³ a musí mít zajištěnou dostatečnou výměnu vzduchu při nástříku a schnutí.
- Nestříkejte proti větru. Při nástřiku hořlavých, resp. nebezpečných nástřikových materiálů zásadně do-držujte nařizení místního policejního úřadu.
- Ve spojení s tlakovou hadicí z PVC nepracujte s médií jako lakový benzín, butylalkohol a metylenchlorid. Tato média ničí tlakovou hadici.
- Pracovní oblast musí být oddělena od kompresoru, aby nemohl přijít do přímého styku s pracovním médiem
Používání tlakových nádrží
- Provozovatel tlakové nádrže ji musí udržovat v řádném stavu, řádně ji používat, kontrolovat, provádět okamžitě nutné údržbové práce a opravy a podle okolností učinit potřebná bezpečnostní opatření.
- Dozorčí úřad může v jednotlivých případech nařídit potřebná kontrolní opatření.
- Tlaková nádrž nesmí být používána, pokud vykazuje nedostatky, které by mohly ohrozit zaměstnance nebo třetí osoby.
- Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmi být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.
Bezpečnostní pokyny si dobře uložte
Zbytkové riziko
Výrobek je zkonstruován podle stavu techniky a uznávaných bezpečnostně technických předpisů. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.
- Dodržujte pokyny k údržbě a bezpečnostní pokyny uvedené v návodu k obsluze.
- Při práci bud'te vždy pozorní a třetí osoby udržujte v bezpečné vzdálenosti od svého pracoviště.
- Zbytková rizika lze minimalizovat, pokud budete dodržovat „bezpečnostní pokyny“ a „použití v souladu s určeným účelem“ a kompletní „návod k obsluze“.
- Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
I při správném použití výrobku existuje určité zbylé riziko, které nelze vyloučit. Z typu a konstrukce výrobku mohou vyplývat následující potenciální nebezpečí:
- Neúmyslné uvedení přístroje do provozu.
- Poškození sluchu, pokud není používána předepsaná ochrana sluchu.
- Částice nečistot, prach atd. se mohou i při používání ochranných brýlí dostat do očí nebo obličeje.
• Vdechnutí rozvířených částic.
⚠ Varování:
Tento elektrický nástroj vytváří během druhu provozního režimu elektromagnetické pole.
Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.
6. Technická data
Sítová přípojka 230 V\~ 50 Hz
| Výkon motoru 1500 W | |
| Druh provozu S3 25 % | |
| Počet otáček kompresoru 3750 min | -1 |
| Objem tlakové nádrže | 24 l |
| Provozní tlak | cca. 10 barů |
| Teor. sací výkon | cca. 180 l/min |
| Teoretický výkon | cca. 120 l/min |
| Druh ochrany IP20 | |
| Hmotnost přístroje 16,2 kg | |
| Max. nadmořská výška instalace (n. m.) | 1000 m |
Technické změny vyhrazeny!
*S3 25% = periodický prerušovaný provoz zapnutí 25 % (2,5 min vztaženo na 10 minut)
Hodnoty emise hluku změřeny podle normy EN ISO 3744.
Noste ochranu sluchu.
Působení hluku může vést ke ztrátě sluchu.
⚠ Varování: Hluk může mít závažný vliv na vaše zdraví. Jestliže hluk stroje překročí 85 dB, použijte, prosím, vhodnou ochranu sluchu.
7. Před uvedením do provozu
- Před připojením se ujistěte, zda údaje na typovém štítku souhlasí s údaji sítě.
- Zkontrolujte přístroj, zda nebyl při přepravě poškozen. Eventuální poškození ihned nahlásit přepravní firmě, která kompresor dodala.
- Instalace kompresoru musí být provedena v blízkosti spotřebiče.
- Vyvarujte se dlouhým vzduchovým a přívodním vedením (prodlužovací kabel).
- Dbát na suchý a bezprašný nasávaný vzduch.
- Kompresor neumistovat ve vlhké nebo mokré místnosti.
- Kompresor smí být provozován pouze ve vhodných místnostech (dobře větrané, teplota okolí +5°C až 40°C). V místnosti nesmí být žádné prachy, kyseliny, výpary, výbušné nebo zápalné plyny.
- Kompresor je vhodný k použití v suchých místnostech. V oblastech, ve kterých se pracuje se stříkající voudou, není použití přípustné.
- Kompresor se smí používat ve vnějším prostředí za suchých okolních podmínek pouze po krátkou dobu.
- Kompresor musí být neustále udržován v suchu a po skončení práce nesmí zůstat pod širým nebem
8. Montáž a obsluh
⚠ Pozor!
Před uvedením do provozu přístroj bezpodmínečně kompletně smontovat!
K montáži potřebujete:
• 2x rozvidlený klíč 14 mm,
s • d1xbkčis vnitřním šestihranem 5 mm (není součástí dodávky)
8.1 Montáž transportního držáku (obr. 5)
- Zasuňte transportní držák (9) do uchycení na tlakové nádobě (2) a upevněte je pomoci 4 šroubů s válcovou hlavou (A). Šrouby s válcovou hlavou (A) utáhněte klíčem s vnitřním šestihranem (5 mm).
8.2 Montáž podpěrné nohy (obr. 6 / 6.1)
- Přiložené podpěrné nohy (4) namontujte pomocí šroubů se šestihrannou hlavou (B), podložek ø 23,5 mm (C), podložek ø 17 mm, pružných podložek (D) a šestihranných matic (F), jak je ukázáno na obrázcích 6 a 6.1.
8.3 Montáž držáku (obr. 7)
- Zašroubujte 2 držáky (G) do závitových otvorů vpravo a vlevo na rukojeti (9) a zajistěte držáky maticemi proti přetáčení.
8.4 Připojení na sít'
- Kompresor je vybaven sít'ovým vedením s vidlicí s ochranným kontaktem. Tato může být připojena na každou zásuvku s ochranným kolíkem 230 V\~50 Hz, která je jištěna 16 A.
- Před uvedením do provozu dbejte na to, aby síťové napětí souhlasilo s provozním napětím (podle výkonového listu přístroje).
- Dlouhá přívodní vedení, jako též prodloužení, kabelové bubny atd. způsobují pokles napětí a mohou zabránit naběhnutí motoru.
- Při nízkých teplotách pod +5 °C je naběhnutí motoru ohroženo těžkým chodem.
8.5 Spínač Zap / Vyp (obr. 2)
- Stisknutím tlačítka (8) do polohy I se kompresor zapne.
- Pro vypnutí kompresoru se musí stisknout tlačitko (8) do polohy 0.
8.6 Nastavení tlaku (obr. 2)
- Regulátorem tlaku (7) lze nastavit tlak na manometru (6).
- Nastavený tlak lze zjistit na rychlospojce (5).
8.7 Nastavení tlakového spínače
- Tlakový spínač je nastaven ze závodu Zapínací tlak cca. 8 barů Vypínací tlak cca. 10 barů
9. Elektrická přípojka
Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN.
Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.
Při provádění prací se stříkacími a přídavnými rozprašovacími přístroji a při dočasném používání pod širým nebem je nutné přístroj bezpodmínečně připojit přes proudový chránič se spouštěcím proudem 30 mA nebo méně.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k poškození izolace.
Jeho příčinami mohou být:
- Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
- Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
- Zlomení kvůli přejíždění přes přívodní kabel.
- Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.
- Protržení v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.
Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.
Elektrické prívodní kabely musí odpovídat príslušným předpisům VDE a DIN. Používejte pouze prípojná vedení se stejným označením.
Uvedení typového označení na přívodním kabelu je povinné.
Motor na střídavý proud
- Napětí v síti musí činit 230 V\~.
- Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.
Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.
Při zpětných dotazech uvádějte prosím tyto údaje:
• Typ proudu napájejícího motor
- Údaje z typového štítku stroje
- Údaje z typového štítku motoru
10. Čištění, údržba, uložení a objednání náhradních dílů
⚠ Pozor!
Před všemi čisticími a údržbovými pracemi vytáhněte sítovou zástrčku! Nebezpečí zranění úderem elektrického proudu!
⚠ Pozor!
Počkejte, až se přístroj úplně ochladí! Nebezpečí popálení!
⚠ Pozor!
Před všemi čisticími a údržbovými pracemi musí být přístroj beztlaký! Nebezpečí zranění!
10.1 Čištění
- Udržujte přístroj tak prostý prachu a nečistot, jak je to jen možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
- Doporučujeme přímo po každém použití přístroj vyčistit.
- Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mýdla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda.
- Hadice a stříkací nástroje musí být před čištěním z kompresoru odstraněny. Kompresor nesmí být čištěn pomocí vody, rozpouštědel, apod.
10.2 Údržba tlakové nádrže (obr. 3)
⚠ Pozor! Pro trvalou životnost tlakové nádrže (2) je třeba po každém použití vypustit kondenzovanou vodu otevřením vypouštěcího šroubu (1).
Nejdříve vypustěte tlakovou nádobu (viz bod 10.3.1). Vypouštěcí šroub se otevře otáčením proti směru hodinových ručiček (při pohledu ze spodní strany kompresoru na šroub), aby mohla kondenzovaná voda úplně odtéct z tlakové nádrže. Vypouštěcí šroub poté opět uzavřete (otáčení ve směru hodinových ručiček). Před každým použitím zkontrolujte tlakovou nádrž, zda není zrezivělá nebo poškozená. Kompresor nesmí být provozován s poškozenou nebo zrezivělou tlakovou nádrží. Pokud zjistíte poškození, obraťte se prosím na zákaznický servis.
10.3 Uložení
⚠ Pozor!
Vytáhněte síťovou zástrčku, odvzdušněte přístroj a všechny připojené pneumatické nástroje. Kompresor odstavte tak, aby nemohl být uveden do provozu nepovolenými osobami.
⚠ Pozor!
Kompresor skladovat pouze v suchém a pro nepovolené osoby nepřístupném okolí. Nenaklánět, skladovat pouze ve svislé poloze!
10.3.1 Vypuštění přetlaku
Vypustte přetlak v kompresoru tak, že kompresor vypnete a spotřebujete ještě přítomný stlačený vzduch v tlakové nádrži, např. spuštěním pneumatického nástroje do volnoběhu nebo pomocí vyfukovací pistole.
Pojistný ventil (3) je nastaven na maximální přípustný tlak tlakové nádoby. Není přípustné přenastavit pojistný ventil nebo odstranit spojovací pojistku (3.2) mezi vypouštěcí maticí (3.1) a její čepičkou (3.3).
Aby pojistný ventil v případě potřeby správně fungoval, musí se každých 30 provozních hodin, minimálně však 3 x ročně aktivovat. Pro otevření otáčejte vypouštěcí maticí (3.1) proti směru pohybu hodinových ručiček a poté vytáhněte tyčku ventilu přes perforovanou vypouštěcí maticí (3.1) směrem ven, abyste otevřeli výpust pojistného ventilu. Ventil nyní slyšitelně vypouští vzduch. Následně vypouštěcí maticí zase utáhněte otáčením po směru pohybu hodinových ručiček.
10.5 Uhlíkové kartáče
Při nadměrné tvorbě jisker nechte zkontrolovat uhlikové kartáče odborným elektrikářem.
Pozor! Výměnu uhlíkových kartáčů smí provádět pouze odborný elektrikář.
10.6 Přeprava (obr. 1)
Kompresor lze transportovat pomocí držadla (9).
10.7 Objednávání náhradních dílů
Při objednávání náhradních dílů je třeba vyplnit tyto údaje:
- Typ stroje
• Výrobní číslo stroje
10.8 Servisní informace
Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.
Rychle opotřebitelné díly*: Řemen, spojka
* není nutně obsaženo v rozsahu dodávky!
Náhradní díly a příslušenství obdržíte v našem servis-ním středisku. Naskenujte k tomu QR kód na titulní straně.
11. Likvidace a recyklace
Upozornění k obalu
Balicí materiály jsou recyklovatelné. Obaly prosím likvidujte způsobem šetrným k životnímu prostředí.
Upozornění k zákonu o elektrických a elektronic- kých zařízeních (ElektroG)
Odpadní elektrická a elektronická zařízení nepatří do domovního odpadu, ale musí se sbírat a likvidovat odděleně!
- Staré baterie nebo akumulátory, které nejsou na- pevno zabudované ve starém přístroji, musí být před odevzdáním bez poškození vyjmuty! Jejich likvidaci upravuje zákon o bateriích.
- Majitelé nebo uživatelé elektrických a elektronických zařízení jsou ze zákona povinni je po použití vrátit.
- Koncový uživatel je zodpovědný za vymazání svých osobních údajů ze starého zařízení určeného k likvidaci!
- Symbol přeškrtnuté popelnice znamená, že se odpadní elektrická a elektronická zařízení nesmí likvidovat společně s domovním odpadem.
- Elektrická a elektronická zařízení můžete bezplatně odevzdat na následujících místech:
- Veřejné skládky nebo sběrná místa odpadů (např. obecní stavební dvory)
- Prodejní místa elektrospotřebičů (stacionární a online), pokud jsou obchodníci povinni je odebírat nebo to nabízejí dobrovolně.
- Až tři kusy elektroodpadu od jednoho typu spotřebiče s délkou hrany maximálně 25 cm lze bezplatně vrátit výrobci, aniž by bylo nutné předtím zakoupit nový spotřebič od výrobce nebo jej odevzdat na jiném autorizovaném sběrném místě ve vašem okolí.
- Pro další doplňující podmínky zpětného odběru výrobců a distributorů se obrat'te na příslušný zákaznický servis.
• V případě, že výrobce dodá nový elektrospotřebič do soukromé domácnosti, může na žádost koncového uživatele zajistit bezplatný sběr elektroodpadu. Za tímto účelem kontaktujte zákaznický servis výrobce.
- Tato prohlášení se vztahují pouze na přístroje instalované a prodávané v zemích Evropské unie a podléhající evropské směrnici 2012/19/EU. V zemích mimo Evropskou unii mohou pro likvidaci elektroodpadu platit jiné předpisy.
12. Odstraňování závad
| Závada Možná příčina Odstranění | ||
| Kompresor neběží. | Není k dispozici síťové napětí. | Překontrolovat kabel, síťovou zástrčku, pojistku a zásuv-ku. |
| Moc nízké síťové napětí. | Vyhýbat se použití moc dlouhých prodlužovacích kabelů. Používat prodlužovací kabely s dostatečným průřezem žíly. | |
| Moc nízká vnější teplota. Neprovozovat při vnější teplotě nižší než +5 °C. | ||
| Přehřátý motor. Motor nechat ochladit, event. odstranit příčinu přehřátí. | ||
| Kompresor běží, ovšem není k dispo-zici tlak. | Netěsný zpětný ventil. Vyměnit zpětný ventil. | |
| Zničená těsnění. | Těsnění překontrolovat, zničená těsnění nechat vyměnit v odborném servisu. | |
| Netěsný vypouštěcí šroub na kondenzovanou vodu (1). | Šroub dotáhnout ručně. Překontrolovat těsnění šroubu, event. vyměnit. | |
| Kompresor běží, na manometru je ukazován tlak, ovšem nástroje neběží. | Netěsné hadicové spojení. | Překontrolovat hadici stlačeného vzduchu a nástroje, event. vyměnit. |
| Netěsná rychlospojka. Překontrolovat rychlospojku, event. vyměnit. | ||
| Na regulátoru tlaku (7) je nastaven moc nízký tlak. | Regulátor tlaku více otevřít. | |
Vysvetlenie symbolov na výrobku
Uchovávajte návod na obsluhu stále v blízkosti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkostou.
5. Bezpečnostné pokyny
- Nenoste prístroj zavesený za elektrický kábel a nepoužívajte ho na vyťahovanie zástrčky von zo zásuvky. Chráňte elektrický kábel pred teplom, olejom a ostrými hranami.
- Zabráňte neúmyselnému nábehu.
- Uistite sa, že je spínač pri zasunutí zástrčky do zásuvky vypnutý.
- Skontrolujte tlak pneumatík bezprostredne po naplnení pomocou vhodného tlakomeru, napr. na čerpacej stanici.
- Laky a rozpúšťadlá nezahrievajte. Nebezpečenstvo výbuchu!
Starostlivo uschovajte tieto bezpečnostné pokyny
Zvyškové riziko
- Dodržte určené údržbové a bezpečnostné upozornenia návodu na obsluhu.
- Pri práci bud'te vždy pozorní a tretie osoby udržiavajte v bezpečnej vzdialenosti od vášho pracoviska.
Na montáž potrebujete:
- Namontujte priložené podstavce (4) so skrutkami s vnútorným šest'hranom (B) podložkami ø 23,5 mm (C) podložkami ø 17 mm, pružnými podložkami (D) a šest'hrannými maticami (F), ako je zobrazené na obrázku 6 a 6.1.
8.7 Nastavenie tlakového spínača
- Tlakový spínač je nastavený výrobcom.
Zapínací tlak cca 8 bar
Vypínací tlak cca 10 bar
- druh prúdu motora,
- údaje z typového štítka stroja,
- údaje o motore z typového štítka.
Pred všetkými čistiacimi a údržbovými prácami vytiahnite kábel zo siete! Nebezpečenstvo poranenia elektrickými údermi!
⚠ Pozor!
10.2 Údržba tlakovej nádoby (obr. 1)
10.4 Bezpečnostný ventil (obr. 1)
Pri nadmernom iskrení zabezpečte, aby elektrikár skontroloval uhlíkové kefy.
Pozor! Uhlíkové kefy smie vymieňat' len elektrikár.
10.6 Preprava (obr. 1)
* nie je bezpodmienečne obsiahnuté v objeme dodávky!
| DE | erklärt folgende Konformität gemäß EU-Richtlinie und Normen für den Artikel | PL | deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami |
| GB | hereby declares the following conformity under the EU Directive and standards for the following article | HU | az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre |
| CZ | prohlašuje následující shodu podle smernice EU a norem pro výrobek | HR | ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article |
| SK | prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok | SI | izjavlja sledeco skladnost z EU-direktivo in normami za artikel |
Marke / Brand / Marque:
Art.-Bezeichnung:
Article name:
Nom d'article:
Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonné záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelně nepoužitelnou následkem materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli. Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.
