Produkttyp	Luftkompressor
Märke	Scheppach
Modell	HC24V
Strömförsörjning	230 V ~ 50 Hz
Motoreffekt	1500 W
Tankvolym	24 L
Maximalt arbetstryck	10 bar
Inkopplingstryck	8 bar
Frånkopplingstryck	10 bar
Teoretisk sugkapacitet	180 L/min
Effektiv kapacitet	120 L/min
Driftläge	S3 25 % (2,5 min/10 min)
Skyddsklass	IP20
Ljudtrycksnivå	74,2 dB(A)
Garanterad ljudeffektnivå	95 dB(A)
Vikt	16,2 kg
Maximal installationshöjd	1000 m
Medföljande tillbehör	3 stödben, transporthandtag, monteringsmaterial
Huvudsakliga användningsområden	Däckpumpning, tryckluftsverktyg, färgsprutor
Regelbundet underhåll	Tappa ur kondensvattnet efter varje användning
Säkerhetsanordningar	Säkerhetsventil, automatisk avstängning via tryckvakt
Slitdelar	Rem, koppling

Vanliga frågor - HC24V SCHEPPACH

Hur monterar jag transporthandtaget på kompressorn HC24V?

Sätt i transporthandtaget (9) i fästena på tryckkärlet (2) och fäst det med de 4 medföljande cylindriska skruvarna (A). Använd en 5 mm insexnyckel för att dra åt. Montera sedan de 2 fästena (G) i gängorna till höger och vänster om handtaget och kontramuttera dem.

Vad är det maximala arbetstrycket för kompressorn Scheppach HC24V?

Det maximala arbetstrycket är 10 bar. Tryckvakten är fabriksinställd för att koppla in vid cirka 8 bar och koppla från vid 10 bar.

Hur tappar jag ur kondensvattnet från tanken?

Efter varje användning, tryckavlasta tanken (stäng av kompressorn och använd den återstående luften). Öppna kondensavtappningsskruven (1) genom att vrida moturs (sett underifrån) för att dränera vattnet. Stäng den sedan genom att vrida medurs.

Vilken typ av olja ska användas för kompressorn HC24V?

Manualen specificerar ingen olja eftersom motorn är underhållsfri (ingen motoroljebyte). För smörjning av pneumatiska verktyg, använd en specialolja för tryckluftsverktyg. Ingen smörjning av själva kompressorn är nödvändig.

Hur ställer jag in utloppstrycket på kompressorn?

Använd tryckregulatorn (7) på panelen. Vrid den för att öka eller minska trycket, läs av värdet på manometern (6). Det inställda trycket överförs till snabbkopplingen (5) för dina verktyg.

Kan jag använda kompressorn Scheppach HC24V utomhus?

Kompressorn kan endast användas utomhus kortvarigt under torra omgivningsförhållanden. Den får inte utsättas för regn eller fukt. Efter användning, förvara den på en torr plats. För tillfällig utomhusanvändning, anslut den via en jordfelsbrytare på max 30 mA.

Vad gör jag om kompressorn inte startar?

Kontrollera först nätspänningen, kabeln, kontakten och säkringen (16 A). Se till att omgivningstemperaturen är över +5 °C. Om motorn är överhettad, låt den svalna. Undvik för långa förlängningssladdar (minsta tvärsnitt 1,5 mm² för 25 m).

Hur underhåller jag tryckkärlet?

Före varje användning, kontrollera att tanken inte har rost eller skador. Tappa ur kondensvattnet efter varje användning. Använd inte om tanken är rostig eller skadad. Säkerhetsventilen måste aktiveras minst var 30:e drifttimme.

Vilka typer av verktyg kan jag använda med denna kompressor?

Denna kompressor är lämplig för tryckluftsverktyg som kräver ett flöde på cirka 120 L/min, såsom däckpumpningspistoler, blåspistoler, färgsprutor och andra lätta pneumatiska verktyg. Följ anvisningarna för de verktyg som används.

Var kan jag hitta reservdelar till HC24V?

Reservdelar finns tillgängliga via Scheppachs servicecenter. Skanna QR-koden på manualens startsida eller kontakta kundtjänst. För beställning, ange apparattyp (HC24V) och apparatens referensnummer. Slitdelar inkluderar rem och koppling.

BRUKSANVISNING HC24V SCHEPPACH

Förklaring av symbolerna på produkten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen!
	Använd andningsskydd!
	Använd ett hörselskydd. Buller kan orsaka hörselskador.
	Varning för varma delar
	Varning för elektrisk spänning
	Varning för automatisk igångsättning
	Utsätt inte maskinen för regn. Apparaten får bara stationeras, lagras och användas i torra miljöer.
	Uppgift om ljudeffektnivån i dB
	Lämpad för att pumpa däck
	Lämpad för drift av tryckluftsverktyg
	Lämpad för drift av tryckluftspistoler
	Produkten uppfyller kraven i gällande europeiska direktiv.

Innehållsförteckning: Sida:

1. Inledning 177
2. Apparatbeskrivning (bild 1, 2).... 177
3. Leveransomfång....177
4. Avsedd användning 178
5. Säkerhetsanvisningar 178
6. Tekniska specifikationer 180
7. Före idrifttagning 181
8. Montering och manövrering.... 181
9. Elektrisk anslutning....182
10. Rengöring, underhåll, förvaring och reservdelsbeställning 182
11. Kassering och återvinning.... 183
12. Felsökning.... 184
13. Försäkran om överensstämmelse 209

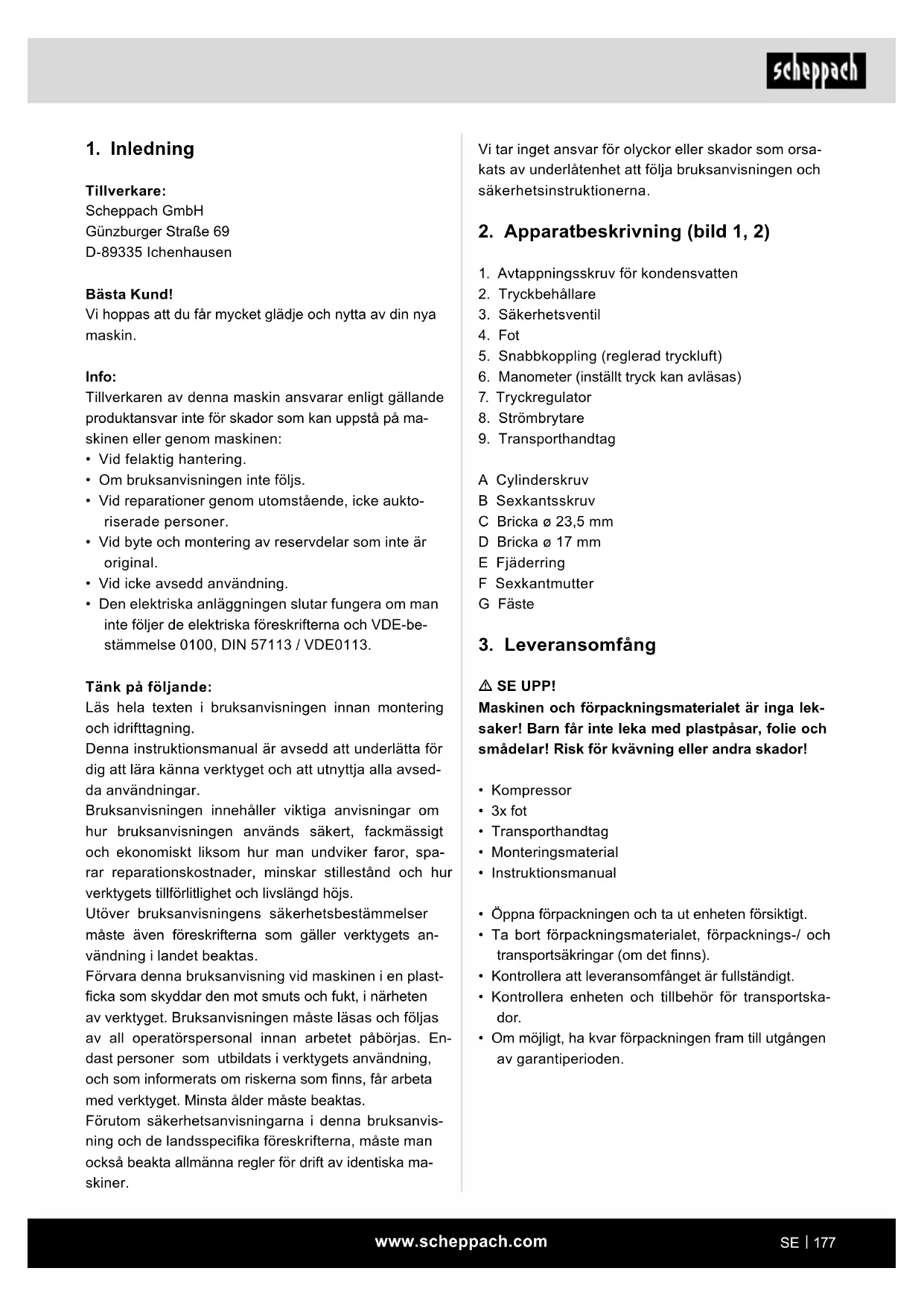

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.
- Om bruksanvisningen inte följs.
- Vid reparationer genom utomstående, icke auktoriserade personer.
- Vid byte och montering av reservdelar som inte är original.
- Vid icke avsedd användning.
- Den elektriska anläggningen slutar fungera om man inte följer de elektriska föreskrifterna och VDE-bestämmelse 0100, DIN 57113 / VDE0113.

Tänk på följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual är avsedd att underlätta för dig att lära känna verktyget och att utnyttja alla avsedda användningar.

Bruksanvisningen innehåller viktiga anvisningar om hur bruksanvisningen används säkert, fackmässigt och ekonomiskt liksom hur man undviker faror, sparar reparationskostnader, minskar stillestånd och hur verktygets tillförlitlighet och livslängd höjs.

Utöver bruksanvisningens säkerhetsbestämmelser måste även föreskrifterna som gäller verktygets användning i landet beaktas.

Förvara denna bruksanvisning vid maskinen i en plastficka som skyddar den mot smuts och fukt, i närheten av verktyget. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas. Endast personer som utbildats i verktygets användning, och som informerats om riskerna som finns, får arbeta med verktyget. Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

2. Apparatbeskrivning (bild 1, 2)

1. Avtappningsskruv för kondensvatten
2. Tryckbehållare
3. Säkerhetsventil
4. Fot
5. Snabbkoppling (reglerad tryckluft)
6. Manometer (inställt tryck kan avläsas)
7. Tryckregulator
8. Strömbrytare
9. Transporthandtag

A Cylinderskruv
B Sexkantsskruv
C Bricka ø 23,5 mm
D Bricka ø 17 mm
E Fjäderring
F Sexkantmutter
G Fäste

3. Leveransomfång

⚠ SE UPP!

Maskinen och förpackningsmaterialet är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

• Kompressor
• 3x fot
• Transporthandtag
• Monteringsmaterial

• Instruktionsmanual

• Öppna förpackningen och ta ut enheten försiktigt.

• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportskador.
• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.

4. Avsedd användning

Kompressorn används för att generera tryckluft för tryckluftsdrivna verktyg, som kan drivas med en luftmängd till ca 95 l/min. (t.ex. luftpåfyllare, utblåspistoler och lackeringspistoler).

Kompressorn får bara användas i torra och väl ventilerade inomhusutrymmen.

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning.

Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

⚠ Observera! Vid användning av elektriska verktyg ska följande principiella försiktighetsåtgärder beaktas som skydd mot elektrisk stöt, skaderisk och brandfara. Läs alla dessa anvisningar innan du använder verktyget och förvara säkerhetsanvisningen på ett säkert ställe.

Säkert arbete

1. Håll ordning i ditt arbetsområde

2. Oordning i arbetsområdet kan orsaka olyckor.

3. Ta hänsyn till omgivningens påverkan

4. Utsätt inte elektriska verktyg för regn.
5. Använd inte elverktyg i fuktig eller våt miljö. Risk för elektrisk stöt!
6. Se till att det finns god belysning i arbetsområdet.

7. Använd inte elverktyg där det finns risk för brand eller explosion.

8. Skydda dig mot elektriska stötar

9. Undvik att komma i kontakt med jordade delar (till exempel rör, radiatorer, spisar och kylskåp).

10. Håll barn på avständ!

11. Låt inte andra personer vidröra verktyget och ka- beln, håll dem borta från ditt arbetsområde.

12. Förvara oanvända elverktyg på ett säkert sätt

13. Oanvända elverktyg ska förvaras på en torr, högt belägen eller låst plats utom räckhåll för barn.

14. Överbelasta inte dina elverktyg

15. Du arbetar bättre och säkrare i det angivna pre- standaområdet.

16. Använd lämpliga arbetskläder

17. Använd inte löst sittande kläder eller smycken eftersom de kan fastna i rörliga delar.
18. Vid arbete utomhus är gummihandskar och halkfria skodon rekommenderbart.

19. Bär hårnät om du har långt hår.

20. Använd inte kabeln för syften den inte är avsedd för

21. Använd inte kabeln för att dra ut stickkontakten ur eluttaget. Skydda kabeln mot hetta, olja och vassa kanter.

22. Sköt dina verktyg med omsorg

23. Håll kompressorn ren för att kunna arbeta bra och säkert.
24. Följ underhållsföreskrifterna.
25. Kontrollera regelbundet elverktygets anslutningskabel och låt en behörig fackman byta den vid skada.

26. Kontrollera regelbundet förlängningskablar och byt ut dem om de är skadade.

27. Dra alltid ut kontakten ur uttaget

28. När elverktyget inte används, före underhåll och vid byte av verktyg som till exempel sågblad, borr och fräs.

29. Undvik oavsiktlig start

30. Förvissa dig om att omkopplaren är frånslagen då kontakten sätts i uttaget.

31. Använd ingen förlängningskabel vid utomhusbruk - Vid arbete utomhus ska bara för ändamålet tillåtna och markerade förlängningskablar användas. - Använd kabeltrumma bara i utrullat tillstånd.

32. Var hela tiden uppmärksam

33. Var försiktig med vad du gör. Använd sunt förnuft i arbetet. Använd inte elverktyget när du är okoncentrerad.

34. Kontrollera elverktyget efter eventuella skador

35. Innan elverktyget används måste en noggrann undersökning göras av skyddsanordningar och ev. lätt skadade delar, så att de fungerar felfritt.
36. Kontrollera att de rörliga delarna inte är skada-de och fungerar som de ska och inte klämmer åt. Samtliga delar måste vara korrekt monterade och alla villkor uppfyllda för att säkerställa felfri drift hos elverktyget.
37. Skadade skyddsanordningar och delar måste repareras eller bytas ut på ett avsett sätt genom en erkänd fackverkstad, om inget annat anges i bruksanvisningen.

- Skadade omkopplare måste bytas av en kundtiänstverkstad.

- Använd inte trasiga eller skadade anslutningskablar.

- Använd inte elverktyg, på vilka omkopplaren inte kan slås på och av.

1. Låt en behörig elektriker reparera elverktyget

- Detta elektriska verktyg uppfyller de tillämpliga säkerhetsbestämmelserna. Reparationer får utföras endast en behörig elektriker med originaldelar, annars kan olyckor uppstå för operatören.

1. Observera!

- För din egen säkerhet, använd bara tillbehör och extrautrustning som anges i bruksanvisningen eller som föreslås eller anges av tillverkaren.

- Användning av andra än de i instruktionsboken eller katalogen rekommenderade tillsatsverktygen eller tillbehören kan innebära en personlig skaderisk för dig.

1. Buller

- När kompressorn används ska hörselskydd användas.

1. Byte av anslutningsledningen

- Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller en behörig elektriker för att undvika fara. Risk för elektriska stötar

1. Påfyllning av däck

- Kontrollera däcktrycket omedelbart efter påfyllningen med hjälp av en lämplig manometer, t.ex. på en tankstation.

1. Mobila kompressorer i byggställesdrift

- Se till att alla slangar och armaturer är avsedda för högsta tillåtna arbetstryck för kompressorn.

1. Uppställningsplats

- Ställ endast kompressorn på ett jämnt och fast underlag.

1. Vi rekommenderar att matningsslangar med tryck över 7 bar utrustas med en säkerhetskabel, t.ex. en stållina.

2. Undvik stora belastningar på ledningssystemet genom att använda flexibla slanganslutningar för att undvika brytställen.

3. Använd en jordfelsbrytare med en utlösningsström på 30 mA eller lägre. Användning av en jordfelsbrytare minskar risken för elstötar.

⚠️ VARNING! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

YTTERLIGARE SÄKERHETSANVISNINGAR

Följ driftmanualerna som hör till de aktuella tryckluftsverktygen / tryckluftsutrustningarna! Även de följande allmänna anvisningarna ska följas:

Säkerhetsanvisningar för arbete med tryckluft och utblåsningspistoler

- Var noga med tillräckligt avstånd till produkten, minst 2,50 m gäller, och håll tryckluftsverktygen/tryckluftsutrustningarna borta från kompressorn under driften.

- Kompressorpump och ledningar när under drift höga temperaturer. Kontakt leder till brännskador.

- Luften som sugs ut med kompressorn måste vara fri från tillsatser som i kompressorpumpen kan leda till bränder eller explosioner.

- När slangkopplingen släpps måste kopplingsstycket på slangen hållas fast med handen. På så sätt undviker man skador till följd av att slangen kastas tillbaka.

- Bär skyddsglasögon och andningsmask vid arbeten med tryckluftspistolen. Damm är hälsofarligt! Främmande föremål och delar som blåser iväg kan lätt orsaka personskada.

- Blås inte på andra personer med utblåsningspistolen och rengör inte kläder som sitter på kroppen. Skaderisk!

Säkerhetsanvisningar vid användning av sprutoch sprejutrustningar (t.ex. färgsprutor):

- Håll sprejutrustningen borta från kompressorn vid påfyllningen så att ingen vätska kommer i kontakt med kompressorn.

- Spreja aldrig med sprejutrustning (t.ex. färgsprutor) mot kompressorn. Fukt kan leda till elektriska risker!

- Bearbeta inte lacker eller lösningsmedel med en flampunkt under 55° C. Explosionsrisk!

- Värm inte upp lacker och lösningsmedel. Explosionsrisk!

• Om hälsofarliga vätskor bearbetas måste filtreringsutrustning (ansiktsmasker) användas som skydd. Beakta även uppgifter om skyddsåtgärder från tillverkare av sådana ämnen.
• De uppgifter som står på förpackningen med materialet som ska bearbetas och informationen i förordningen om farliga ämnen måste beaktas. Vid behov ska ytterligare skyddsåtgärder vidtas, särskilt lämpliga kläder och masker.
• Under sprutningen liksom i arbetsrummet är det förbjudet att röka. Explosionsrisk! Färgångor är också lättantändliga.
• Brandställen, öppen låga eller maskiner som det slår gnistor om får inte finnas i närheten eller användas.
• Förvara och förtär inte mat eller drycker i arbetsrummet. Färgångor är hälsofarliga.
• Arbetsrummet måste vara större än 30 m ^3 och det måste finnas tillräckligt stort luftutbyte under sprutning och torkning.
• Spruta inte i motvind. Bestämmelser från den lokala polismyndigheten måste alltid beaktas när brännbara resp. farliga ämnen sprutas.
• Använd inte PVC-tryckslangen för att bearbeta medier som lacknafta, butanol och metylklorid. Dessa medier förstör tryckslangen.
• Arbetsområdet måste vara avskilt från kompressorn så att den inte kan komma i direkt kontakt med arbetsmediet.

Drift av tryckbehållare

• Den som använder en tryckbehållare måste hålla den i gott skick, använda den på ett korrekt sätt, övervaka, utan fördröjning genomföra nödvändiga reparationer och underhållsarbeten och vidta de säkerhetsåtgärder som krävs efter omständigheterna.
• Tillsynsmyndigheter kan i enstaka fall hjälpa till att ordna nödvändiga övervakningsåtgärder.
• En tryckbehållare får inte användas om den uppvisar fel som kan leda till att användaren eller tredje part utsätts för fara.
• Kontrollera alltid innan tryckbehållaren börjar användas om den är rostig eller skadad. Kompressorn får inte användas med en skadad eller rostig tryckbehållare. Om det förekommer skador, kontakta kundtjänstverkstaden.

Förvara säkerhetsanvisningen på ett säkert sätt.

Restrisker

Produkten är konstruerad enligt senaste teknik och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Beakta de fastställda underhålls- och säkerhetsanvisningarna i instruktionsmanualen.
• Var alltid uppmärksam vid arbete och håll obehöriga på säkert avständ från arbetsplatsen.
• Restrisker kan minimeras genom att säkerhetsanvisningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.
• Trots alla vidtagna åtgärder kan det finnas restrisker som inte är uppenbara.

Även vid korrekt användning av produktens finns alltid en viss kvarstående risk som inte kan uteslutas. Utifrån produktens typ och konstruktion kan följande potentiella risker härledas:

• Oavsiktlig igångsättning av produkten.
• Skador på hörseln om inget föreskrivet hörselskydd används.
• Smutspartiklar, damm etc. kan hamna i ögon eller ansikte trots att skyddsglasögon används.
• Inandning av uppvirvlade partiklar.

⚠ Varning

Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa förhållanden kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

6. Tekniska specifikationer

Nätanslutning 230 V\~, 50 Hz

Motoreffekt 1500 W
Driftläge S3 25 %
Kompressorvarvtal 3750 min	-1
Tryckbehållarvolym 24 l
Arbetstryck ca. 10 bar
Teo. Sugkraft ca. 180 l/min
Teo. Uteffekt ca. 120 l/min
Skyddstyp	IP20
Apparatens vikt	16,2 kg
Max. uppställningshöjd (ö.h.)	1000 m

Med förbehåll för tekniska ändringar!

Bulleremissionsvärdena fastställdes i enlighet med EN ISO 3744.

Använd ett hörselskydd.

Buller kan orsaka hörselskador.

△ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB, bör du använda ett passande hörselskydd.

Ljudeffektnivå L_wA	95 dB
Ljudtrycksnivå L_pA	74,2 dB
Osäkerhet K_wA/pA	0,91 dB

7. Före idrifttagning

• Innan maskinen ansluts måste du kontrollera att uppgifterna på typskylten överensstämmer med de som gäller för elnätet.
• Kontrollera maskinen för transportskador. Rapportera eventuella skador omedelbart till transportföretaget som levererade kompressorn.
• Kompressorn måste installeras i närheten av verktyget som använder tryckluft.
• Långa luftledningar och långa matarledningar (förlängningssladdar) bör undvikas.
• Se till att insugsluften är torr och dammfri.
• Installera inte kompressorn i ett fuktigt rum eller i ett våtrum.
• Kompressorn får endast användas på en lämplig plats (väl ventilerad, omgivningstemperatur +5°C till 40°C). Rummet måste vara fritt från damm, syror, rök, explosiva eller brandfarliga gaser.
• Kompressorn är avsedd för användning i torra utrymmen. I områden där arbete med sprayvatten sker är användning inte tillåten.
• Kompressorn får endast användas utomhus tillfälligt och då i torra miljöer.
• Kompressorn måste alltid hållas torr och får inte bli kvar utomhus efter arbetet.

8. Montering och manövrering

⚠ Observera!

Montera klart hela maskinen innan den tas i drift!

Följande behövs för monteringen:

• 2x U-nyckel 14 mm,
- 1x inexnyckel 5 mm (ingår inte i leveransomfånget)

8.1 Montera transporthandtaget (bild 5)

- Sätt in transporthandtaget (9) i hållarna på tryckbehållaren (2) och fixera det med hjälp av de 4 cylinderskruvarna (A). Dra fast cylinderskruvarna (A) med en inexnyckel (5 mm).

8.2 Montera köranordning (bild 6 / 6.1)

- Montera de medföljande stödfötterna (4) med sexkantsskruvarna (B), brickorna ø 23,5 mm (C), brickorna ø 17 mm, fjäderringarna (D) och sexkantsmuttrarna (F), så som visas på bild 6 och 6.1.

8.3 Montera fäste (bild 7)

- Skruva in de två hållarna (G) i de gängade hälen till höger och vänster på handtaget (9) och säkra hållarna med muttrarna mot förskjutning.

8.4 Nätanslutning

• Kompressorn är utrustad med en nätledning med jordat uttag. Den kan när som helst anslutas till ett eluttag 230 V\~50 Hz, som skyddas av en säkring på 16 A.
• Kontrollera före idrifttagningen att nätspänningen motsvarar driftspänningen och maskinstyrkan som anges på märkskylten.
• Långa matarledningar liksom förlängningar, kabeltrummor osv. orsakar spänningsfall och kan förhindra motorn från att starta.
• Vid låga temperaturer under +5°C finns det risk för att motorn inte startar till följd av tröghet.

8.5 Till-/Från-brytare (bild 2)

• Kompressorn startas med knappen (8) som trycks till position I.
• För att stänga av kompressorn måste knappen (8) tryckas in i läge 0.

8.6 Tryckinställning (bild 2)

• Tryckregulatorn (7) används för att ställa in trycket på manometern (6).
• Det inställda trycket kan läsas av på snabbkopplingen (5).

8.7 Tryckbrytarinställning

- Tryckbrytaren har ställts in i fabriken. Inkopplingstryck ca 8 bar Avstängningstryck ca 10 bar

9. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Vid arbeten med sprut- och sprejutrustningar samt vid tillfällig användning utomhus måste apparaten anslutas över en jordfelsbrytare med en utlösningsström på 30 mA eller lägre.

Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med samma märkning.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Växelströmsmotor

• Nätspänningen måste vara 230 V\~.
• Förlängningsledningar upp till 25 m längd måste ha ett tvärsnitt på 1,5 kvadratmillimeter.

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Uppge följande information om du har frågor:

• Motorns strömtyp
  • Märkskyltens uppgifter
• Motoruppgifter på märkskylten

10. Rengöring, underhåll, förvaring och reservdelsbeställning

⚠ Observera!

Dra alltid ut nätkontakten innan rengörings- och underhållsarbeten utförs! Skaderisk till följd av elektrisk stöt!

⚠ Observera!

Vänta tills maskinen har stannat helt! Risk för brännskador!

⚠ Observera!

Gör maskinen trycklös innan rengörings- och underhållsarbeten utförs! Skaderisk!

10.1 Rengöring

• Se till att maskinen är så fri från damm och smuts som möjligt. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att apparaten rengörs direkt efter varje användning.
• Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen.
• Slang och sprutverktyg måste separeras från kompressorn före rengöring. Kompressorn får inte rengöras med vatten, lösningsmedel eller liknande.

10.2 Underhålla tryckbehållaren (bild 3)

⚠ Observera! Tappa av kondensvattnet efter varje användning genom att öppna avtappningsskruven (1) för att ge tryckbehållaren (2) lång hållbarhet.

Släpp först ut tanktrycket (s. 10.3.1).

Avtappningsskruven öppnas genom att den vrids moturs (sett från kompressorundersidan mot skruven), så att kondensvattnet kan rinna ut helt ur tryckbehållaren. Stäng avtappningsskruven efter det (vrid medurs). Kontrollera alltid innan tryckbehållaren börjar användas om den är rostig eller skadad. Kompressorn får inte användas med en skadad eller rostig tryckbehållare. Om det förekommer skador, kontakta kundtjänstverkstaden.

10.3 Lagring

⚠ Observera!

Dra ut nätkontakten, avlufta maskinen och alla anslutna tryckluftsvägar. Stäng av kompressorn så att den inte kan tas i drift av obehöriga.

⚠ Observera!

Kompressorn får endast förvaras i en torr omgivning, oåtkomlig för obehöriga. Luta den inte, förvara den stående!

10.3.1 Släppa ut övertrycket

Släpp ut övertrycket i kompressorn genom att stänga av kompressorn och använda upp tryckluften som finns i tryckbehållaren, t.ex. med en tryckluftsverktyg på tomgång eller med en utblåsningspistol.

10.4 Säkerhetsventil (bild 1, 7)

Säkerhetsventilen (3) är inställd på det högsta tillåtna trycket för tryckbehållaren. Det är inte tillåtet att justera säkerhetsventilen eller ta bort kopplingsläset (3.2) mellan avtappningsmuttern (3.1) och dess lock (3.3).

För att säkerhetsventilen ska fungera ändamålsenligt måste den vridas var 30:e drifttimme, minst 3 gånger per år. Vrid den perforerade avtappningsmuttern (3.1) moturs för att öppna och dra sedan ventilspindeln utåt för hand, över den perforerade avtappningsmuttern (3.1), för att öppna säkerhetsventilens utlopp. Ventilen släpper ut luften hörbart. Sätt sedan fast avtappningsmuttern medurs igen.

10.5 Kolborstar

Vid överdriven gnistbildning ska du se till att en elinstallatör kontrollerar kolborstarna.

Observera! Kolborstarna får bara bytas av en elinstallatör.

10.6 Transport (bild 1)

Man kan bära i handtaget (9) när kompressorn ska transporteras.

10.7 Reservdelsbeställning

Vid beställning av reservdelar ska följande uppgifter anges:

- Enhetstyp

• Enhetens artikelnummer

10.8 Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Rem, koppling

* Ingår inte obligatoriskt i leveransen!

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

11. Kassering och återvinning

Anvisningar beträffande förpackningen

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar miljövänligt.

Anvisningar beträffande den tyska lagen om distribution, återtagning och miljövänlig avfallshantering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG)

Uttjänta elektriska och elektroniska apparater ska inte kastas i hushållssoporna utan lämnas till separat insamling respektive avfallshantering!

- Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batteriers avfallshantering regleras i batterilagstiftningen.

- Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förpliktade till återlämning efter apparaternas användning.

- Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!

- Symbolen med den överkryssade soptunnan betyder att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

- Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen:

- Offentligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinnings-enheter)

- Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta.

- Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kantlängd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsställe på närmare håll.

- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kompletterande villkor för återlämning.

- Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka-rens kundservice angående detta.

- Dessa uppgifter gäller endast för apparater som installeras och säljs i länderna i den Europeiska unionen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshantering av uttjänta elektriska och elektroniska apparater.

12. Felsökning

Störning Möjliga orsaker Åtgärd
Kompressorn går inte.	Nätspänning finns inte. Kontrollera	kabel, nätkontakt, säkring och kontaktuttag.
	Nätspänning för låg.	Undvik för lång förlängningskabel. Använd en förlängningskabel med tillräckligt trådtvärsnitt.
	Utomhustemperatur för låg. Använd	inte i utomhustemperaturer under +5°C.
	Motorn överhettad.	Låt motorn svalna och avhjälp ev. orsaken till överhettningen.
Kompressorn går, dock inget tryck.	Backventilen läcker Byt backventil.
	Tätningar trasiga.	Kontrollera tätningar, låt en fackverkstad byta ut trasiga tätningar.
	Avtappningsskruv för kondensvatten (1) läcker.	Dra åt skruven för hand.Kontrollera tätningen på skruven, byt ut vid behov.
Kompressorn igång, tryck visas på manometern men verktyget går inte.	Slangförbindelser otäta. Kontrollera	tryckluftslang och verktyg, byt ut vid behov.
	Snabbkoppling otät. Kontrollera snabbkopplingen, byt vid behov.
	För lågt tryck har ställts in i tryckregulatorn (7).	Vrid upp tryckregulatorn ytterligare.

• Med trykregulatoren (7) kan man indstille trykket på manometret (6).
• Det indstillede tryk kan aflæses på lynkoblingen (5).

Defekt elektrisk tilslutningsledning

Der opstår ofte isoleringsskader på elektriske tilslutningsledninger.

• Produkttype
• Produktets artikelnummer

10.8 Serviceinformation

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Takuu FI
