LIETOŠANAS INSTRUKCIJA HC51V SCHEPPACH

Uz ražojuma attēloto simbolu skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju.
	Valkājiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu!
	Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu.
	Brīdinājums par karstām virsmām.
	Brīdinājums par elektrisko spriegumu
	Brīdinājums! Kompresors var sākt darboties bez brīdinājuma.
	Nepakļaujiet ierīci lietus iedarbībai. lerīci drīkst novietot, uzglabāt un ekspluatēt tikai tad, ja tiek nodrošināta sausa vide.
	Skaņas jaudas līmeņa norāde dB
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
Δ BF JMS!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam apgādājuši ar šādu zīmi.
	Produkts atbilst piemērojamām Serbijas vadlīnijām.

Satura rādītājs: Lappuse:

1. levads.... 196
2. lerīces apraksts (1. att.) 196
3. Piegādes komplekts 196
4. Noteikumiem atbilstoša lietošana.... 196
5. Vispārīgie drošības norādījumi 197
6. Tehniskie raksturlielumi 200
7. Izpakošana....201
8. Pirms lietošanas sākšanas....201
9. Uzstādīšana un vadība....201
10. Pieslēgšana elektrotīklam 202
11. Tīrīšana, apkope, uzglabāšana un rezerves daļu pasūtīšana...... 203
12. Utilizēšana un atkārtota izmantošana.... 204
13. Traucējumu novēršana 205
14. Atbilstības deklarācija....323

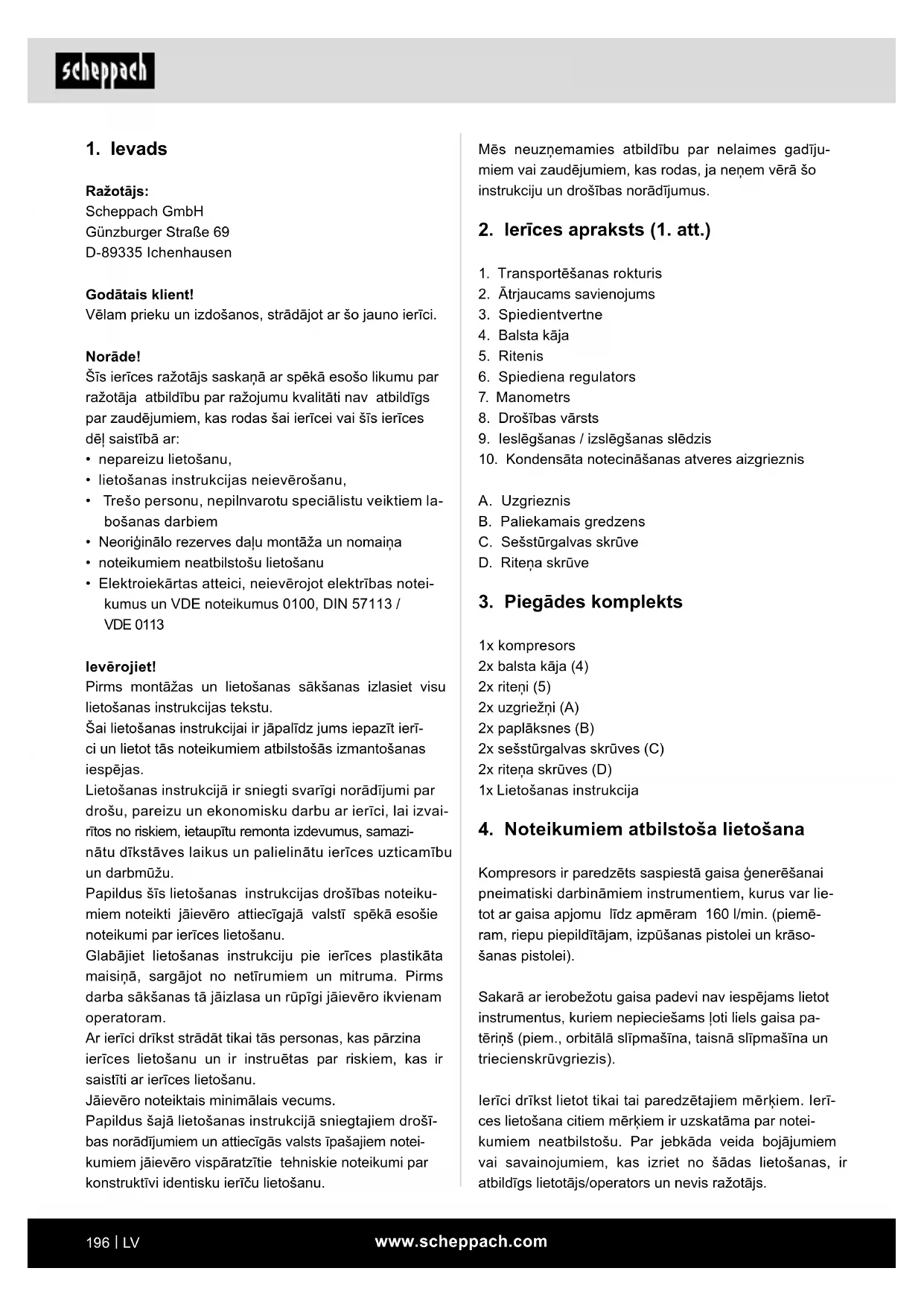

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēl saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• Trešo personu, nepilnvarotu speciālistu veiktiem labošanas darbiem
• Neoriğinālo rezerves daļu montāža un nomaiņa
  • noteikumiem neatbilstošu lietošanu
• Elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113 / VDE 0113

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu.

Jāievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1. att.)

1. Transportēšanas rokturis
2. Ātrjaucams savienojums
3. Spiedientvertne
4. Balsta kāja
5. Ritenis
6. Spiediena regulators
7. Manometrs
8. Drošības vārsts
9. leslēgšanas / izslēgšanas slēdzis
10. Kondensāta notecināšanas atveres aizgrieznis

3. Piegādes komplekts

1x kompresors
2x balsta kāja (4)
2x riteni (5)
2x uzgriežni (A)
2x paplāksnes (B)
2x sešstūrgalvas skrūves (C)
2x riteņa skrūves (D)
1x Lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Kompresors ir paredzēts saspiestā gaisa ĝenerēšanai pneimatiski darbināmiem instrumentiem, kurus var lietot ar gaisa apjomu līdz apmēram 160 l/min. (piemēram, riepu piepildītājam, izpūšanas pistolei un krāsošanas pistolei).

Sakarā ar ierobežotu gaisa padevi nav iespējams lietot instrumentus, kuriem nepieciešams Įoti liels gaisa patēriņš (piem., orbitālā slīpmašīna, taisnā slīpmašīna un triecienskrūvgriezis).

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

lerīci drīkst lietot tikai personas, kas ir sasniegušas 16 gadu vecumu. Izņēmums ir lietošana, ko veic jaunietis, ja lietošana noris profesionālās izglītības gaitā, lai apgūtu prasmi apmācošās personas uzraudzībā.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Vispārīgie drošības norādījumi

Elektroinstrumenti

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norādījumus, norādes, ilustrācijas un tehniskos raksturlielumus, ar kuriem šis elektroinstruments ir apgādāts.

Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savainojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzzinām.

Drošības norādījumos izmantotais jēdziens “Elektroinstruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotikla (ar tikla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tikla vada).

Darba vietas drošība

a. Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
b. Nedarbojieties ar elektroinstrumentu sprā-dzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai puteklī. Elektroinstrumenti ģenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
c. Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektriskā drošība

a. Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrīkst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudņi un piemērotas kontaktligzdas mazina elektriskā trieciena risku.

b. Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkojumu, plītim un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.

c. Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroinstrumentā palielina elektriskā trieciena risku.

d. Neizmantojiet savienošanas vadu citam no-lūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads pa-lielina elektriskā trieciena risku.

e. Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja kabelus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja kabela lietošana mazina elektriskā trieciena risku. Ārpus telpām lietojiet tikai atļautos pagarinātājus ar atbilstīgiem apzīmējumiem. Kabelsaivu izmantojiet tikai notītā stāvoklī.

f. Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aizsargslēdzi ar 30 mA vai mazāku nostrādes strāvu. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

Personu drošība

a. Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.

b. Lietojiet individuālu aizsargaprikojumu un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.

c. Nepieļaujiet nejaušu lietošanas sākšanu. Pārliecinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.

d. Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā dalā, var radīt savainojumus.
e. Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā-dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.
f. Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus, apgērbu un cimdus no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus. Strādājot ārpus telpām, ieteicams izmantot gumijas cimdus un neslīdošus apavus. Garus matus nosedziet ar matu tīklinu.
g. Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, pārliecinieties, vai tās ir pievienotas, un tiek pareizi izmantotas. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi
h. Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes daļās radīt smagus savainojumus.

Elektroinstrumenta izmantošana un apkalpošana

a. Nepārslogojiet elektroinstrumentu. Izmanto-jiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.
b. Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.
c. Atvienojiet kontaktspraudni no kontaktligz-das un/vai nonemiet nonemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.
d. Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepieredzējušas personas. Neizmantotus elektroinstrumentus uzglabājiet sausā, augstu izvietotā vai aizslēgtā, bērniem nepieejamā vietā.

e. Rūpīgi kopiet elektroinstrumentus un dar- binstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroins- strumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.
f. Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.
g. Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt ņemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.
h. Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar ellu un ziežvielu. Slideni rokturi un satveršanas virsmas neatlauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

Serviss

a. Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai originālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

Drošības norādījumi kompresoriem

⚠️ levērībai!

Lai izsargātos no elektriskā trieciena, savainošanās riska un ugunsbīstamības, lietojot šo kompresoru, jā- ievēro šādi pamata drošības pasākumi.

Pirms ierīces lietošanas izlasiet un ievērojiet šos norādījumus.

Drošs darbs.

1. Rūpīgi kopiet instrumentus

• Uzturiet kompresoru tīru, lai darbs veiktos labi un droši.
• levērojiet apkopes noteikumus.
• Regulāri pārbaudiet elektroinstrumenta pieslēguma vadu un bojājumu gadījumā uzticiet to salabot kompetentam speciālistam.
• Regulāri pārbaudiet pagarinātājus un nomainiet tos, ja tie ir bojāti.

2. Atvienojiet kontaktdakšu no kontaktligzdas

- Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piem., zāgripu, urbi, frēzi.

3. Pārbaudiet, vai elektroinstruments nav bojāts

- Pirms elektroinstrumenta turpmākas izmantošanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērkim.

- Pārbaudiet, vai kustīgās daļas darbojas nevainojami, neaizķeras vai nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību.

- Bojāti aizsargmehānismi un detaļas atbilstoši jā-salabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi.

- Neizmantojiet neatbilstīgus vai bojātus pieslēgu- ma vadus.

4. levērībai!

- Savai drošībai lietojiet tikai piederumus un papildierīces, kas norādītas lietošanas instrukcijā vai ko ieteicis vai norādījis instrumentu ražotājs. Citu darba instrumentu vai piederumu lietošana, kas atšķiras no lietošanas instrukcijā vai katalogā ieteiktajiem, var radīt personīgu savainošanās risku.

5. Pieslēguma vada nomaina

- Ja bojā pieslēguma vadu, ražotājam vai kvalificē-tam elektrikim tas jānomaina, lai nepieļautu bīsta-mību. Risks, ko rada elektriskie triecieni.

6. Riepu piepildišana

- Tieši pēc piepildīšanas pārbaudiet riepu gaisa spiedienu, izmantojot piemērotu manometru, piem., degvielas uzpildes stacijā.

7. Pa celu pārvietojami kompresori lietošanai būvlaukumā

- Uzmaniet, lai visas šlūtenes un armatūra būtu piemērota kompresora maksimāli pieļaujamajam darba spiedienam.

8. Uzstādīšanas vieta

- Uzstādiet kompresoru tikai uz līdzenas pamatnes.

- Zemā temperatūrā, kas mazāka par 0°C, motora palaišana ir aizlieqta.

- Nepieskarieties pie kompresora karstajām detalām.

- Ir ieteicams, ka padeves šlūtenes, ja spiediens pārsniedz 7 bar, vajadzētu aprīkot ar drošības kabeli, piem., tērauda trosi.

- Nepieļaujiet spēcīgu slodzi uz caurulvadu sistēmu, izmantojot elastīgas šlūtenes īscaurules, lai nepielautu salocījuma vietas.

- Nenolieciet kompresoru vairāk par 30° no vertikālās līnijas.

Papildu drošības norādījumi

Nelietojiet kompresoru lietus laikā.

Lietojot kopā ar smidzināšanas piederumiem (piem., krāsas smidzināšanas pistolēm), uzpildot smidzināšanas ierīci, ievērojiet atstatumu līdz ierīcei un nesmidziniet kompresora virzienā.

levērojiet attiecīgā pneimatiskā instrumenta / pneimatiskās ierīces lietošanas instrukcijas!

Papildus jāievēro turpmāk minētās vispārīgās norādes:

Drošības norādījumi darbam ar saspiesto gaisu un izpūšanas pistolēm

- levērojiet pietiekamu attālumu līdz ražojumam – ne mazāk kā 2,50 m – un kompresora ekspluatācijas laikā netuvojieties tam ar pneimatiskiem instrumentiem / pneimatiskām ierīcēm.

- Kompresora süknis un caurułvadi darba laikā sasniedz augstas temperatūras. Pieskaršanās rada apdegumus

- Kompresora iesūktais gaiss jāuztur tīrs no piemaisī-jumiem, kas kompresora sūknī var radīt ugunsgrē-kus vai sprādzienus.

- Atvienojot šlūtenes savienojumu, noturiet ar roku šlūtenes savienojuma detaļu. Tādējādi jūs nepieļausiet savainojumus, ko rada atpakal atlecoša šlūtene

- Darbā ar izpūšanas pistoli lietojiet aizsargbrilles. Svešķermeni un nopūstās dalinas var viegli izraisīt savainojumus.

- Strādājot ar pneimatisko pistoli, valkājiet aizsargbrilles un sejas aizsargmasku. Putekļi ir kaitīgi veselībai! Svešķermeņi un nopūstās daliņas var viegli izraisīt savainojumus.

- Neappūtiet personas ar izpūšanas pistoli vai netīriet apqērbu uz kermena. Savainošanās risks!

Drošības norādījumi strūklas un izsmidzināšanas papildierīču (piem., krāsotāja pistoles) lietošanai:

1. Uzpildot izsmidzināšanas papildierīci, novietojiet to pietiekami tālu no kompresora, lai šķidrums nevarētu nonākt saskarē ar kompresoru.

2. Nekad neizsmidziniet škīdrumu ar izsmidzināšanas palīgierīci (piem., krāsotāja pistoli) kompresora virzienā. Mitrums var radīt elektrības izraisītus apdraudējumus!

3. Neizmantojiet lakas vai škīdinātājus, kuru uzliesmošanas temperatūra ir mazāka par 55° C. Sprādzienbīstamība!

4. Nesildiet lakas un škīdinātājus. Sprādzienbīsta-mība!
5. Ja izmanto veselībai kaitīgus škīdrumus, aizsardzībai ir nepieciešamas filtrācijas ierīces (aizsargmaska). levērojiet arī šādu vielu ražotāju sniegto informāciju par aizsardzības pasākumiem.
6. Jāievēro uz izmantojamo materiālu ārējā iepakojuma piestiprinātā informācija un markējumi saskaņā ar Noteikumiem par rīkošanos ar bīstamām vielām. Ja nepieciešams, jāveic papildu aizsardzības pasākumi, it īpaši jāvalkā piemērots apgērbs un jālieto maskas.
7. Smidzināšanas procesa laikā, kā arī darba telpā nedrīkst smēkēt. Sprādzienbīstamība! Arī krāsas tvaiki ir viegli aizdedzināmi.
8. Nedrikst büt pieejamas vai nedrikst lietot uguns vietas, atklātu liesmu vai dzirksteļojošas mašīnas.
9. Neuzglabājiet vai nelietojiet ēdienus un dzērienus darba telpā. Krāsas tvaiki ir kaitīgi veselībai.
10. Darba telpas apjomam jābūt lielākam par 30 m³, un jābūt nodrošinātai pietiekamai gaisa apmainai smidzināšanas un žāvēšanas laikā.
11. Nesmidziniet pret vēju. Izsmidzinot aizdedzināmus vai bīstamus smidzināmos materiālus, principiāli ievērojiet vietējās policijas pārvaldes noteikumus.
12. Neizmantojiet kopā ar PVC spiediena šlūteni šādus škīdrumus, piem., lakbenzīnu, butilspirtu un metilēnhlorīdu. Šie škīdrumi sagrauj spiediena šlūteni.
13. Darba zonai jābūt nodalītai no kompresora tā, lai tas nevarētu nonākt tiešā saskarē ar darba vielu.

Spiedientvertnu lietošana

• Kurš lieto spiedientvertni, tam tā jāuztur pienācīgā stāvoklī, pienācīgi jālieto, jākontrolē, nekavējoties jāveic nepieciešamie uzturēšanas kārtībā un labošanas darbi un atbilstoši apstākļiem jāveic nepieciešamie drošības pasākumi.
• Uzraudzības iestāde atseviškā gadījumā var dod rīkojumu par nepieciešamajiem kontroles pasāku-miem.
• Nedrikst lietot spiedientvertni, ja tai ir trūkumi, tā apdraud darbiniekus vai trešās personas.
• Pirms katras lietošanas pārbaudiet, vai spiedientvertnei nav rūsas un bojājumu. Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni. Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu tehniskās apkalpošanas darbnīcā.

Bridinājums!

Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību.

Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Uzglabājiet drošības norādījumus drošā vietā.

Atlikušie riski

lerīce ir konstruēta saskaṇā ar tehniskās attīstības līmeni un vispāratzītajiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums ar strāvu, izmantojot nepienācīgus elektropieslēguma vadus.
• Turklāt, neskatoties uz visiem veiktajiem piesardzības pasākumiem, var pastāvēt atlikušie riski, kas nav acīmredzami.
• Atlikušos riskus var minimizēt, ja kopā ievēro "Drošības norādījumus" un "Noteikumiem atbilstošu lietošanu", kā arī lietošanas instrukciju.
• Nepieļaujiet nejaušu ierīces iedarbināšanos: ievietojot spraudni kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiņu. Izmantojiet instrumentu, kas ir ieteikts šajā lietošanas instrukcijā. Tā panāksiet, ka ierīcei ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.

6. Tehniskie raksturlielumi

Tikla pieslēgums 230 V\~ 50 Hz

Motora jauda 1500 W
Darba režīms S3 25%*
Kompresora apgriezienu skaits 17500 min	-1
Spiedientvertnes tilpums apm. 50 l
Darba spiediens	maks. 10 bāri
Teorēt. lesūkšanas ražīgums	apm. 220 l/min
Teorēt. Atdodamā jauda	apm. 109 l/min
Aizsardzības pakāpe	IP 30
Ierīču svars	23,8 kg
Maks. uzstādīšanas augstums (v.j.l.)	1000 m

Paturētas tiesības veikt tehniskas izmainas!

*S3 15% = periodiska darbības pārtraukšana ar 15% ieslēgšanas ilgumu (1,5 min uz katrām 10 minūtēm)

Troksnis un vibrācija

⚠ Brīdinājums! Troksnis var radīt smagas sekas jūsu veselībai. Ja ierīces troksnis pārsniedz 85 dB, lietojiet piemērotus ausu aizsargus.

Trokšna raksturlielumi

Trokšna vērtības bija noteiktas atbilstoši standarta EN ISO 3744: 1995 prasībām.

Skañas jaudas līmenis L _WA 97 dB

Skañas spiediena līmenis L _pA 82,39 dB

Klūda K _wa/pA 0,26 / 3 dB

Vibrāciju raksturlielumi:

Vibrācija ah: > 2,5 m/s ^2

Valkājiet ausu aizsargus.

• Norādītā vibrācijas kopējā vērtība un trokšņa emisijas vērtība ir mērītas saskaņā ar standartizētu pārbaudes metodi, un tās var izmantot elektroinstrumenta salīdzināšanai ar citām ierīcēm.
• Norādīto vibrācijas kopējo vērtību un norādīto trokšņa emisijas vērtību var izmantot arī slodzes sākotnējai novērtēšanai.

Bridinājuma norāde!

• Vibrācijas un trokšna emisijas var atšķirties no norādītajām vērtībām elektroinstrumenta faktiskās lietošanas laikā atkarībā no elektroinstrumenta izmantošanas veida, it sevišķi, kāds darba materiāla veids tiek apstrādāts.
• Ir nepieciešams noteikt drošības pasākumus operatora aizsardzībai, kas balstīti uz vibrāciju slodzes novērtējuma faktisko lietošanas apstākļu laikā (turklāt jāievēro visas darba cikla daļas, piem., laiki, kuros elektroinstruments ir izslēgts, un tādi, kad tas ir ieslēgts, bet darbojas bez slodzes).

7. Izpakošana

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Ja ir kādi iebildumi, nekavējoties sazinieties ar starpnieku. Vēlākas reklamācijas netiek atzītas.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

• Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.

• Piederumiem, kā arī dilstošām detaļām un rezerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uzņēmumā.
• Pasūtijumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu.

⚠ BRĪDINĀJUMS!

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

8. Pirms lietošanas sākšanas

• Pirms pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.
• Pārbaudiet, vai ierīcei nav transportēšanas laikā radušos bojājumu. Nekavējoties ziņojiet par iespēja-miem bojājumiem transporta uzņēmumam, kurš bija piegādājis kompresoru.
• Kompresora uzstādīšana jāveic patērētāja tuvumā.
• Nedrīkst pieļaut garus gaisa vadus un garas barojošās līnijas (pagarinātājus).
• levērojiet, lai būtu sauss iesūkšanas gaiss bez pu-tekliem.
• Neuzstādiet kompresoru mitrā vai slapjā telpā.
• Kompresoru drīkst lietot tikai piemērotās telpās (labi ventilētās, apkārtējās vides temperatūra no +5°C līdz 40°C). Telpā nedrīkst atrasties putekļi, skābes, tvaiki, sprāgstošas vai uzliesmojošas gāzes.
• Kompresors ir piemērots lietošanai sausās telpās. Lietošana nav pieļaujama zonās, kurās darbojas ar smidzināmu ūdeni.
• Kompresoru ir atļauts lietot ārpus telpām tikai īslaicīgi, ja ir sausi laikapstākli.
• Kompresoram vienmēr jābūt sausam, un to nedrīkst pēc darba atstāt ārpus telpām.

9. Uzstādīšana un vadība

⚠️ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

9.1. Riteņu montāža (4. att.)

- levadiet riteṇa stiprinājuma skrūvi (D) caur urbumu ritenī (5).

• levadiet riteņa stiprinājuma skrūvi (D) caur caurumu riteņa svirstienī.
• Nostipriniet riteni (5), i riteņa stiprinājuma skrūvi (D). Attiecīgi izmantojiet viengala uzgriežņu atslēgu (nav iekļauta piegādes komplektā).
• Atkārtojiet darbības ar otru riteni (5).

9.2. Balsta kājas montāža (4. att.)

- Uzstādiet klātpievienoto balsta kāju (4), izmantojot 2 sešstūrgalvas skrūves (C), 2 paplāksnes (B), un 2 atloka uzgriežnus (A), kā tas parādīts 4. attēlā.

9.3. Tīkla pieslēgums

• Kompresors ir aprikots ar tikla vadu ar kontaktligzdu ar zemējuma kontaktu. To var pievienot jebkurai kontaktligzdai ar zemējuma kontaktu 230 V\~50 Hz, kas ir aprikota ar 16 A drošinātāju.
• Pirms lietošanas sākšanas uzmaniet, lai tikla spriegums sakristu ar darba spriegumu un mašīnas jaudu datu plāksnītē.
• Gari barošanas vadi, kā arī pagarinājumi, vada spoles utt. izraisa sprieguma kritumu, un var aizkavēt motora palaišanu.
• Zemās temperatūrās, kas mazākas par +5°C, motora palaišana ir apdraudēta stingras gaitas dēļ.

9.4. leslēgšanas/izslēgšanas slēdzis (2. att.)

• Nospiežot ieslēgšanas/izslēgšanas slēdzi (9) pozīcijā I, tiek ieslēgts kompresors.
• Lai izslēgtu kompresoru, ieslēgšanas / izslēgšanas slēdzis (9) jānospiež pozīcijā 0.

9.5. Spiediena regulēšana: (1. att.)

• Manometrā (7) parāda pašreiz spiedientvertnē (3) esošo spiedienu.
• Ar spiediena regulatoru (6) var noregulēt vajadzīgo spiedienu.
• Spiedienu pie ātrjaucamā savienojuma (2) var noregulēt no 0 bar līdz 10 bar.

9.6. Spiediena releja regulēšana

• Spiediena relejs ir noregulēts rūpnīcā.
• leslēgšanas spiediens apm. 8 bar
• Izslēgšanas spiediens apm. 10 bar

9.7. Saspiestā gaisa padeves šlūtenes montāža (nav iekļauta piegādes komplektā)

- lespiediet pneimatisko šlūteni kādā no diviem ātrjau-camajiem savienojumiem (2). Pneimatiskā šlūtene nofiksējas.

9.8. Saspiestā gaisa padeves šlūtenes demontāža (nav iekļauta piegādes komplektā)

- Spiediet sajūga gredzenu pie ātrjaucamā savienojuma (2) pret kompresoru. Pneimatiskā šljūtene izlec no ātrjaucamā savienojuma (2).

⚠️ levērībai!

Pneimatiskā šljutene atkarībā no esošā spiediena tiek aizmesta no kompresora.

Lai nepieļautu savainojumus, noturiet pneimatisko šļū-teni tieši aiz ātrjaucamā savienojuma (2) demontāžas laikā.

10. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Strādājot ar strūklas un izsmidzināšanas papildieri-cēm, kā ari ierīci lietojot ārpus telpām, noteikti jāpieslēdz noplūdstrāvas aizsargslēdzis ar 30 mA vai ma-zāku nostrādes strāvu.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojā-jumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas no-stiprināšanas vai izvietošanas dēl;
• griezuma vietas pieslēguma vada pārbraukšanas dēl;
• izolācijas bojājumi, izraujot no sienas kontaktligz-das;
• plaisas izolācijas novecošanās dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēl tie ir bīstami dzīvībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai savienošanas vadus ar tādu pašu markējumu.

Tipa markējuma uzdrukātais teksts uz savienošanas vada ir obligāts.

Drošības norādījumi bojātu vai defektīvu tīkla pieslēguma vadu nomainai

Pievienošanas veids Y

Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, ražotājam vai tā servisa dienestam vai tamlīdzīgi kvalificētai personai tas jānomaina, lai nepielautu bīstamību.

Mainstrāvas motors

• Elektrotikla spriegumam jäbüt 230 V\~.
• Līdz 25 m gariem pagarinātāja vadiem ir jābūt ar 1,5 kvadrātmilimetru škērsgriezumu.

Elektroiekārtas pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• Motora strāvas veids;
• lerīces datu plāksnītē norādītie dati;
• Motora datu plāksnītē norādītie dati.

11. Tīrīšana, apkope, uzglabāšana un rezerves daļu pasūtīšana

⚠️ Ievērībai!

Pirms jebkādiem tīrīšanas un apkopes darbiem atvie- nojiet tīkla spraudni! Savainošanās risks, ko rada strā- vas impulsi!

⚠️ Ievērībai!

Nogaidiet, līdz ierīce ir pilnīgi atdzisusi! Apdedzināšanās risks!

⚠️ Ievērībai!

Pirms visiem tīrīšanas un apkopes darbiem ierīce jāat-brīvo no spiediena! Savainošanās risks!

11.1. Tīrīšana

• Uzturiet ierīci tīru no putekliem un netīrumiem, cik vien tas ir iespējams. Noberziet ierīci ar tīru drānu vai izpūtiet to ar zema spiediena saspiesto gaisu.
• lesakām ierīci tīrīt uzreiz pēc katras lietošanas rei- zes.
• Regulāri tīriet ierīci ar mitru drānu un mazliet šķidro ziepju. Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie varētu bojāt ierīces plastmasas daļas. Uzmaniet, lai ūdens nevarētu ieklūt ierīces iekšienē.

- Pirms kompresora tīrīšanas jāatvieno šļūtene un smidzināšanas uzgaļi. Kompresoru nedrīkst tīrīt ar ūdeni, škīdinātājiem un tamlīdzīgām vielām.

11.2. Spiedientvertnes apkope (3. att.)

⚠️ Ievērībai!

Lai nodrošinātu spiedientvertnes (3) ilgstošu derīguma terminu, pēc katras lietošanas reizes ir jānotecina kondensāts, atskrūvējot notecināšanas atveres aizgriezni (10).

Vispirms samaziniet katla spiedienu.

Notecināšanas atveres aizgriezni (10) atskrūvē, griežot pretēji pulksteņrādītāja virzienam (skatoties no kompresora apakšpuses uz aizgriezni), lai varētu pilnīgi notecināt kondensātu no spiedientvertnes (3).

Lai varētu pilnīgi notecināt kondensātu no spiedientvertnes (3), tā mazliet jāsagāž uz sānu, tā ka note-cināšanas atveres aizgrieznis (10) sasniedz zemāko punktu.

Pēc tam atkal aizskrūvējiet notecināšanas atveres aiz-griezni (10) (griežot pulksteņrādītāja virzienā). Pirms katras lietošanas pārbaudiet, vai spiedientvertnei (3) nav rūsas un bojājumu.

Kompresoru nedrīkst lietot ar bojātu vai sarūsējušu spiedientvertni (3). Ja jūs konstatējat bojājumus, tad lūdzam vērsties klientu tehniskās apkalpošanas darb-nīcā.

Kondensāts no spiedientvertnes var saturēt eļļas atlie- kas. Utilizējiet kondensātu atbilstoši apkārtējās vides prasībām atbilstošajā savākšanas vietā.

Norādes par kondensāta utilizāciju:

Utilizējiet kondensātu atbilstoši vietējiem un nacionā-lajiem apkārtējās vides noteikumiem. Pārliecinieties, vai tas netiek novadīts kanalizācijas sistēmā.

11.3. Drošības vārsts (1/5. att.)

Drošības vārsts (8) ir noregulēts atbilstoši maksimāli pieļaujamajam spiedientvertnes (3) spiedienam. Nav pieļaujams pārregulēt vai noņemt drošības vārstu (8).

Lai drošības vārsts (8) vajadzības gadījumā pareizi darbotos, tas jāaktivizē ik pēc 30 darba stundām, bet ne retāk kā 3 reizes gadā.

Atvēršanai grieziet notecināšanas uzgriezni (8.1) pretēji pulksteņrādītāja virzienam, lai atvērtu drošības vārsta (8) izplūdes atveri.

Tagad no drošības vārsta (8) dzirdami izplūst gaiss. Pēc tam atkal aizgrieziet notecināšanas uzgriezni (8.1) pulkstenrādītāja virzienā.

11.4. Glabāšana

⚠️ levērībai!

Atvienojiet tikla kontaktdakšu, atgaisojiet ierīci un visus pievienotos pneimatiskos instrumentus. Novietojiet kompresoru tā, lai to nevarētu sākt lietot nepiederošas personas.

⚠️ levērībai!

Uzglabājiet kompresoru tikai sausā un nepiedero- šām personām nepieejamā vietā. Nesagāziet, uz- glabājiet tikai stāvus pozīcijā!

11.4.1. Pārspiediena izlaišana

Izlaidiet pārspiedienu no kompresora, izslēdzot kompresoru un patērējot vēl spiedientvertnē (3) esošo sa-spiesto gaisu, piem., ar pneimatisko instrumentu tukš-gaitā vai ar izpūšanas pistoli.

11.5. Transportēšana (1. att.)

Kompresoru var transportēt, apgāžot to aiz transportēšanas roktura (1) uz riteņiem (5).

11.6. Rezerves daļu pasūtīšana

Veicot rezerves daļu pasūtīšanu, jānorāda šāda informācija:

- lerīces tips

- lerīces preces numurs

11.7. Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: Sajūgs

* nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu ap-kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

12. Utilizēšana un atkārtota izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

- Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.

- Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.

- Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!

- Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

- Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

- Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

- Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uzņēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakaļ, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pienemšanas atpakal, prasības uzzināsiet attiecīgajā klientu servisā.

- Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.

- Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

13. Traucējumu novēršana

Traucējums lespējamais cēlonis Novēršana
Kompresors nedarbojas.	Tīkla spriegums nav pieejams.	Pārbaudiet vadu, tīkla kontaktdakšu, drošinātāju un kontaktdakšu.
	Tīkla spriegums pārāk zems.	Nepieļaujiet pārāk garus pagarinātājus. Izmantojiet pagarinātājus ar pietiekamu dzīslu šķērsgriezumu.
	Ārējā temperatūra pārāk zema.	Nelietojiet, ja ārējā temperatūra ir zemāka par 0°C.
	Motors pārkarsis.	Laujiet motoram atdzist, ja nepieciešams, novērsiet pārkaršanas cēloni.
Kompresors darbojas, taču nav spiediena.	Nehermētisks pretvārsts Nomainiet pretvārstu.
	Sabojāti blīvējumi.	Pārbaudiet blīvējumus, uzticiet nomainīt sabojātus blīvējumus specializētā darbnīcā.
	Neblīvs kondensāta notecināšanas atveres aizgrieznis.	Ar roku pievelciet aizgriezni. Pārbaudiet, ja nepieciešams, nomainiet blīvējumu uz aizgriežņa.
Kompresors darbojas, spiedienu parāda manometrā, taču instrumenti nedarbojas.	Nehermētiski šļūteņu savienojumi.	Pārbaudiet, ja nepieciešams, nomainiet pneimatisko šļūteni un instrumentus.
	Nehermētisks ātrjaucams savienojums.	Pārbaudiet, ja nepieciešams, nomainiet ātrjaucamo savienojumu.
	Ar spiediena regulatoru noregulēts pārāk mazs spiediens.	Vairāk atskrūvējiet spiediena regulatoru.

Acīmredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detalu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
