ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HC51V SCHEPPACH

ΣυμπιεστήςΜετάφραση του πρωτοτύπου των οδηγιών χρήσης

Επεξήγηση των συμβόλων στο προϊόν Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοούνται πλήρως. Οι προειδοποιήσεις αυτές καθ’ εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων. Προειδοποίηση - Για να μειωθεί ο κίνδυνος τραυματισμού, διαβάστε τις οδηγίες χειρισμού. Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής. Φοράτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο! Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα θραύσματα, τα πριονίδια και οι σκόνες που εξέρχονται από τη συσκευή μπορούν να προκαλέσουν απώλεια της όρασης. Προειδοποίηση για καυτές επιφάνειες. Προειδοποίηση για ηλεκτρική τάση! Προειδοποίηση! Ο συμπιεστής μπορεί να αρχίσει να λειτουργεί χωρίς προειδοποίηση. Μη εκθέτετε το μηχάνημα σε βροχή. Η συσκευή επιτρέπεται να εγκαθίσταται, αποθηκεύεται και λειτουργεί μόνο σε ξηρές συνθήκες περιβάλλοντος.

Δήλωση της στάθμης ηχητικής ισχύος σε dB Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες. m Προσοχή! Στις παρούσες οδηγίες χειρισμού έχουμε τοποθετήσει το εξής σύμβολο m στα σημεία που αφορούν την ασφάλειά σας. Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές κανονιστικές Οδηγίες.www.scheppach.com

5. Γενικές υποδείξεις ασφαλείας............................................................................ 271

8. Πριν από τη θέση σε λειτουργία ........................................................................ 276

9. Τοποθέτηση και χειρισμός ................................................................................ 277

10. Ηλεκτρική σύνδεση ............................................................................................ 277

11. Καθαρισμός, συντήρηση και αποθήκευση, και παραγγελία ανταλλακτικών .. 278

Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία. Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατά- ξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες. Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδη- γιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής (Εικ. 1)

8. Βαλβίδα ασφαλείας

9. Διακόπτης ενεργοποίησης/ απενεργοποίησης

10. Τάπα αποστράγγισης για το νερό συμπύκνωσης

A. Παξιμάδι B. Ροδέλα στήριξης C. Βίδα εξαγωνικής κεφαλής D. Βίδα τροχού

2x πόδια στήριξης (4) 2x τροχοί (5) 2x παξιμάδια (A) 2x ροδέλες (B) 2x βίδες εξαγωνικής κεφαλής (C) 2x βίδες τροχών (D) 1x συμπιεστής 1x οδηγίες χειρισμού

4. Ενδεδειγμένη χρήση

Ο συμπιεστής χρησιμεύει για την παραγωγή πεπι- εσμένου αέρα για εργαλεία πεπιεσμένου αέρα που μπορούν να λειτουργήσουν με ποσότητα αέρα έως περ. 109 l/min (π.χ. συσκευή φουσκώματος ελαστικών με μανόμετρο, πιστόλι φυσήματος και πιστόλι βαφής). Λόγω της περιορισμένης παροχής αέρα δεν είναι εφι- κτή η λειτουργία εργαλείων με πολύ υψηλή κατανάλω- ση αέρα (π.χ. παλμικό τριβείο, αξονικό τριβείο χειρός και κρουστικό κλειδί).

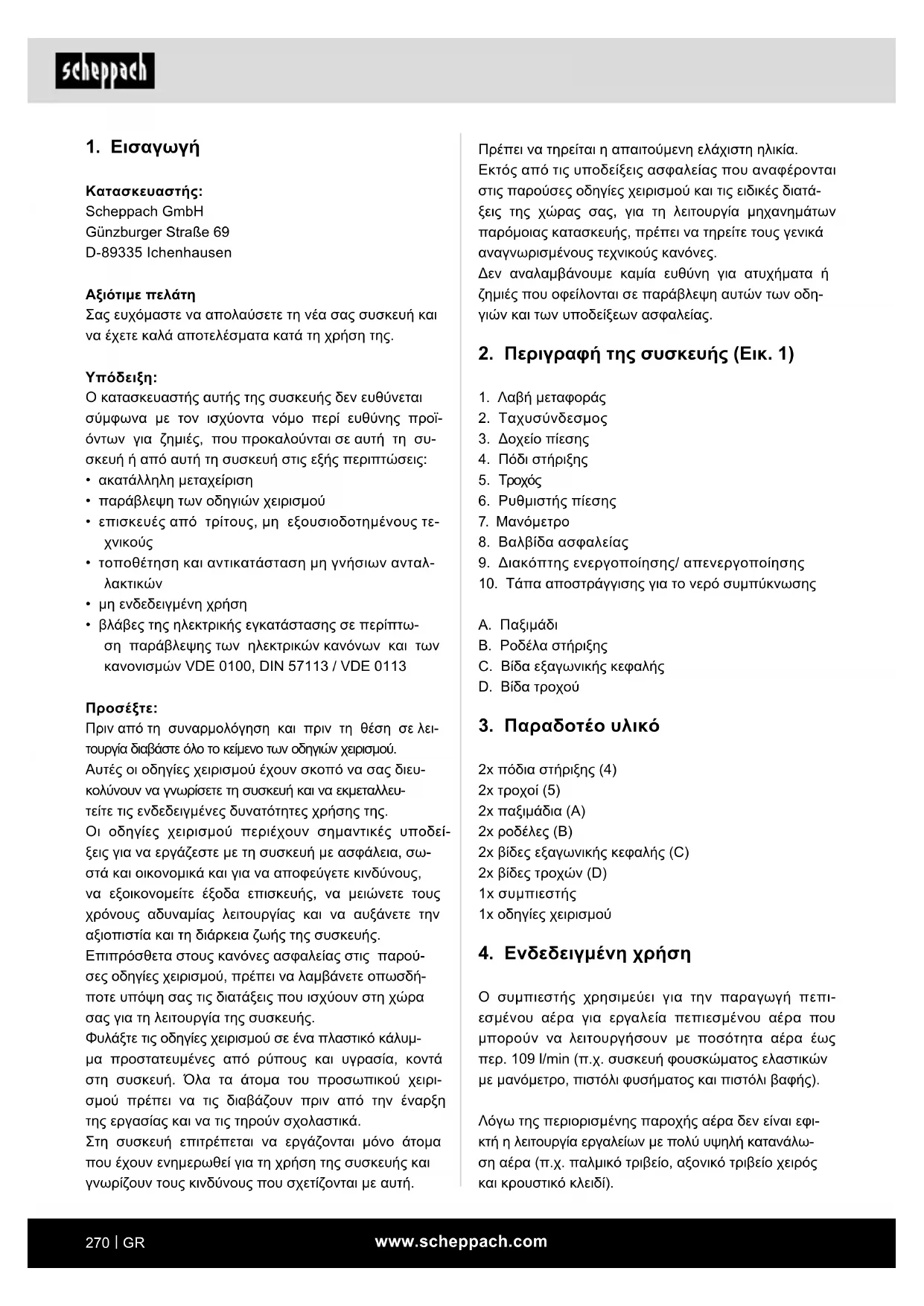

Κατασκευαστής: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Αξιότιμε πελάτη Σας ευχόμαστε να απολαύσετε τη νέα σας συσκευή και να έχετε καλά αποτελέσματα κατά τη χρήση της.

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊ- όντων για ζημιές, που προκαλούνται σε αυτή τη συ- σκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση

• παράβλεψη των οδηγιών χειρισμού

• επισκευές από τρίτους, μη εξουσιοδοτημένους τε-

• τοποθέτηση και αντικατάσταση μη γνήσιων ανταλ-

• μη ενδεδειγμένη χρήση

• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτω- ση παράβλεψης των ηλεκτρικών κανόνων και των κανονισμών VDE 0100, DIN 57113 / VDE 0113

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρισμού. Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευ- κολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευ- τείτε τις ενδεδειγμένες δυνατότητες χρήσης της. Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδεί- ξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σω- στά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής. Επιπρόσθετα στους κανόνες ασφαλείας στις παρού- σες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδή- ποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής. Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Όλα τα άτομα του προσωπικού χειρι- σμού πρέπει να τις διαβάζουν πριν από την έναρξη της εργασίας και να τις τηρούν σχολαστικά. Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή.www.scheppach.com

c. Κατά τη χρήση του ηλεκτρικού εργαλείου κρα- τάτε μακριά παιδιά και άλλα άτομα. Σε περί- πτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

2. Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a. Το φις σύνδεσης του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέ- πεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλε- κτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτρο-

b. Αποφεύγετε την επαφή του σώματος με γει- ωμένες επιφάνειες όπως σε σωλήνες, θερμα- ντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξη- μένος κίνδυνος από ηλεκτροπληξία. c. Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε ένα ηλε- κτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπλη-

d. Μην κακομεταχειρίζεστε το καλώδιο σύνδε- σης για να μεταφέρετε ή να αναρτήσετε το ηλε- κτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από υπερβολική θερμοκρασία, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερ- δεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e. Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε ανοικτό χώρο, χρησιμοποιείτε μόνο καλώδια επέκτασης τα οποία είναι και αυτά κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτρο- πληξίας. Σε εξωτερικούς χώρους να χρησιμοποι- είτε καλώδιο επέκτασης που είναι εγκεκριμένο και κατάλληλα επισημασμένο για αυτή τη χρήση. Να χρησιμοποιείτε μπαλαντέζες μόνον αφού έχετε ξετυλίξει πλήρως το καλώδιο. f. Αν δεν μπορεί να αποφευχθεί η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρα- σία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής με ρεύμα ενεργοποίησης 30 mA ή μικρότερο. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτρο-

Το μηχάνημα επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε χρήση πέραν αυτής θεωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προ- καλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής. Η λειτουργία της συσκευής επιτρέπεται να γίνεται μόνο από άτομα που έχουν συμπληρώσει το 16ο έτος της ηλικίας τους. Κατ΄ εξαίρεση η χρήση από έφηβο επι- τρέπεται αν αυτή γίνεται στα πλαίσια επαγγελματικής εκπαίδευσης για την επίτευξη της επαγγελματικής επάρκειας υπό την επιτήρηση ενός εκπαιδευτή. Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνι- κή ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

5. Γενικές υποδείξεις ασφαλείας

Ηλεκτρικά εργαλεία m ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τα τε- χνικά χαρακτηριστικά που παρέχονται με το ηλε- κτρικό εργαλείο σας. Από παραλείψεις στην τήρηση των ακόλουθων οδη- γιών ενδέχεται να προκληθεί ηλεκτροπληξία, φωτιά και/ή σοβαροί τραυματισμοί. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδη- γίες για μελλοντική χρήση. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις υποδείξεις ασφαλείας αναφέρεται σε ηλεκτρικά εργα- λεία που λειτουργούν με ρεύμα (με καλώδιο ρεύματος) ή σε ηλεκτρικά εργαλεία που λειτουργούν με επανα- φορτιζόμενες μπαταρίες (χωρίς καλώδιο ρεύματος).

1. Ασφάλεια χώρου εργασίας

a. Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Από ακαταστασία ή μη φωτισμένες πε- ριοχές εργασίας μπορεί να προκληθούν ατυχήματα. b. Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκο- νται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλε- κτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.www.scheppach.com

Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη. h. Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοι- κειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χει- ρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

4. Χρήση και μεταχείριση του ηλεκτρικού εργα-

a. Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλε- κτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος. b. Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίν- δυνο και πρέπει να επισκευαστεί. c. Αφαιρέστε το φις από την πρίζα και/ή αφαιρέ- στε την αφαιρούμενη επαναφορτιζόμενη μπα- ταρία, πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε εργαλείο εργασίας ή αφή- σετε στην άκρη το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την αθέλητη εκκί- νηση του ηλεκτρικού εργαλείου. d. Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφή- νετε να χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδη- γίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άπειρα άτομα. Τα μη χρησιμοποιούμενα ηλεκτρικά εργαλεία πρέπει να αποτίθενται σε ένα μέρος ξηρό, σε θέση που είναι ψηλά ή κλειδωμένη, μακριά από παιδιά. e. Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε αν τα κινη- τά μέρη λειτουργούν άψογα χωρίς να κολλούν, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρικού εργαλείου. Αναθέ- τετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την αιτία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

a. Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο. Μην χρησιμοποιείτε κανένα ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλε- κτρικού εργαλείου μπορεί να οδηγήσει σε σοβα- ρούς τραυματισμούς. b. Φοράτε ατομικό εξοπλισμό προστασίας και πά- ντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή μέσων προστασίας ακο- ής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών. c. Αποφεύγετε την ακούσια θέση σε λειτουργία. Να βεβαιώνεστε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επαναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μετα- φορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον διακόπτη ή αν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα. d. Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκε- ται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς. e. Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Να φροντίζετε για ασφαλή στήριξη στα πόδια σας και να διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις. f. Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρού- χα και τα γάντια σας μακριά από κινούμενα μέρη. Τα ρούχα με φαρδιά εφαρμογή, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη. Σε περίπτωση υπαίθριων εργασιών συνιστώ- νται λαστιχένια γάντια και αντιολισθητικά υποδήμα- τα. Αν έχετε μακριά μαλλιά, φοράτε δίχτυ μαλλιών. g. Αν μπορούν να χρησιμοποιηθούν δια- τάξεις αναρρόφησης και συλλογής της σκόνης, βεβαιωθείτε ότι αυτές είναι συν- δεδεμένες και χρησιμοποιούνται σωστά.www.scheppach.com

2. Αφαιρείτε το φις από την πρίζα

- Σε περίπτωση μη χρησιμοποίησης του ηλεκτρι- κού εργαλείου, πριν τη συντήρηση και κατά την αλλαγή εργαλείων όπως π.χ. λεπίδας πριονιού, τρυπανιού, κοπτικού φρέζας.

3. Ελέγξτε το ηλεκτρικό εργαλείο για τυχόν ζη-

- Πριν την περαιτέρω χρήση του ηλεκτρικού εργα- λείου πρέπει να εξεταστούν οι προστατευτικές διατάξεις ή τα μέρη που έχουν ελαφρές ζημιές, για την άψογη και ενδεδειγμένη λειτουργία τους. - Ελέγξτε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, ή αν υπάρχουν εξαρ- τήματα που έχουν υποστεί ζημιά. Όλα τα εξαρ- τήματα πρέπει να είναι σωστά εγκατεστημένα και να εκπληρώνουν όλες τις προϋποθέσεις για να εξασφαλίζεται η απρόσκοπτη λειτουργία του ηλεκτρικού εργαλείου. - Προστατευτικές διατάξεις και εξαρτήματα που έχουν υποστεί ζημιά πρέπει να επισκευάζονται ή να αντικαθίστανται όπως προβλέπεται από ένα αναγνωρισμένο και εξειδικευμένο συνεργείο, εφόσον δεν αναφέρεται κάτι διαφορετικό στις οδηγίες χειρισμού. - Μη χρησιμοποιείτε καλώδια σύνδεσης που πα- ρουσιάζουν βλάβη ή ζημιά.

- Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο αξεσουάρ και πρόσθετες συσκευές που ορίζο- νται στις οδηγίες χειρισμού ή τα οποία συνιστά ή ορίζει ο κατασκευαστής. Η χρήση εργαλείων εργασίας ή αξεσουάρ διαφορετικών από αυτά που συνιστώνται στις οδηγίες χειρισμού ή στον κατάλογο μπορεί να συνεπάγεται κίνδυνο τραυ- ματισμού σας.

5. Αντικατάσταση του καλωδίου σύνδεσης

- Εάν έχει υποστεί ζημιά το καλώδιο σύνδεσης, πρέπει να αντικατασταθεί από τον κατασκευ- αστή ή από ειδικευμένο ηλεκτρολόγο, ώστε να αποφευχθούν τυχόν κίνδυνοι. Κίνδυνος από ηλεκτροπληξία.

6. Πλήρωση ελαστικών

- Ελέγχετε την πίεση ελαστικού αμέσως μετά την πλήρωση, χρησιμοποιώντας ένα κατάλληλο μα- νόμετρο, π.χ. σε ένα πρατήριο καυσίμων.

7. Οδικά μεταφερόμενοι συμπιεστές σε λειτουρ-

γία εργοταξίου - Προσέχετε ώστε όλοι οι εύκαμπτοι σωλήνες και τα εξαρτήματα σύνδεσης που χρησιμοποιούνται να είναι κατάλληλα για τη μέγιστη επιτρεπόμενη πίεση του συμπιεστή. f. Διατηρείτε τα κοπτικά εργαλεία αιχμηρά και καθαρά. Τα προσεκτικά φροντισμένα κοπτικά ερ- γαλεία με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγη-

g. Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξε- σουάρ, τα εργαλεία εργασίας κλπ. σύμφωνα με τις παρούσες οδηγίες. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρι- κών εργαλείων για εφαρμογές άλλες από τις προ- βλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. h. Κρατάτε τις λαβές και τις επιφάνειες κρατή- ματος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

a. Αναθέτετε την επισκευή του ηλεκτρικού ερ- γαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο διασφαλίζετε ότι δεν θα δι- ακυβευτεί η ασφάλεια του ηλεκτρικού εργαλείου. Υποδείξεις ασφαλείας για συμπιεστές m Προσοχή! Κατά τη χρήση αυτού του συμπιεστή πρέπει να τηρείτε τα εξής βασικά μέτρα ασφαλείας, για προστασία από κίνδυνο ηλεκτροπληξίας, τραυματισμού και πυρκα-

Διαβάστε και λάβετε υπόψη σας αυτές τις υποδείξεις, πριν χρησιμοποιήσετε τη συσκευή. Ασφάλεια κατά την εργασία.

1. Φροντίζετε με επιμέλεια τα εργαλεία σας

- Διατηρείτε τον συμπιεστή καθαρό, για να εργάζε- στε καλά και με ασφάλεια. - Τηρείτε τους κανονισμούς συντήρησης. - Ελέγχετε τακτικά το καλώδιο σύνδεσης του ηλε- κτρικού εργαλείου, και σε περίπτωση ζημιάς ανα- θέστε την αντικατάστασή του από πιστοποιημέ- νο και εξειδικευμένο τεχνικό. - Ελέγχετε τακτικά τα καλώδια επέκτασης και αντι- καθιστάτε τους αν έχουν υποστεί ζημιά.www.scheppach.com

• Κατά τις εργασίες με πιστόλι φυσήματος φοράτε προστατευτικά γυαλιά. Υπάρχει πιθανότητα πρό- κλησης τραυματισμών από ξένα σώματα και σώμα- τα που παρασύρονται από το φύσημα.

• Φοράτε προστατευτικά γυαλιά και μάσκα προστα- σίας της αναπνοής κατά τις εργασίες με το πιστόλι πεπιεσμένου αέρα. Οι σκόνες είναι επιβλαβείς για την υγεία! Υπάρχει πιθανότητα πρόκλησης τραυμα- τισμών από ξένα σώματα και σώματα που παρασύ- ρονται από το φύσημα.

• Μη φυσάτε με το πιστόλι φυσήματος προς άτομα ή ρουχισμό που έχει φορεθεί στο σώμα. Κίνδυνος τραυματισμού! Υποδείξεις ασφαλείας κατά τη χρήση προσαρ- τημένων συσκευών ψεκασμού τύπου πίδακα και τύπου λεπτών σταγονιδίων (π.χ. ψεκασμού χρω-

1. Κατά την πλήρωση, κρατάτε την προσαρτημένη

συσκευή ψεκασμού μακριά από τον συμπιεστή, για να μην έρθει υγρό σε επαφή με τον συμπιεστή.

2. Ποτέ μην ψεκάζετε με την προσαρτημένη συσκευή

ψεκασμού (π.χ. ψεκασμού χρωμάτων) προς την κατεύθυνση του συμπιεστή. Η υγρασία μπορεί να προκαλέσει κινδύνους από το ηλεκτρικό ρεύμα!

3. Μη χρησιμοποιείτε με τον εξοπλισμό βαφές ή δια-

λυτικά με σημείο ανάφλεξης μικρότερο των 55 °C. Κίνδυνος έκρηξης!

4. Μη θερμαίνετε βαφές και διαλυτικά. Κίνδυνος

5. Αν με τον εξοπλισμό χρησιμοποιούνται υγρά επι-

βλαβή για την υγεία, απαιτούνται για προστασία συσκευές φιλτραρίσματος (μάσκες προσώπου). Επίσης λαμβάνετε υπόψη σας και τις πληροφο- ρίες για μέτρα προστασίας που αναφέρονται από τους κατασκευαστές τέτοιων ουσιών.

6. Πρέπει να λαμβάνετε υπόψη σας τα στοιχεία και

τις σημάνσεις που βρίσκονται πάνω στις συσκευ- ασίες των υλικών που χρησιμοποιούνται με τον εξοπλισμό. Αν χρειάζεται πρέπει να λαμβάνονται πρόσθετα μέτρα προστασίας, και ειδικά να χρη- σιμοποιείται κατάλληλος ρουχισμός και μάσκες.

7. Κατά τη διάρκεια της διαδικασίας ψεκασμού κα-

θώς και στον χώρο εργασίας δεν επιτρέπεται το κάπνισμα. Κίνδυνος έκρηξης! Ακόμα και οι αναθυ- μιάσεις των χρωμάτων είναι εύφλεκτες.

8. Δεν επιτρέπεται να υπάρχουν ή να χρησιμοποιού-

νται τζάκια και εστίες μαγειρέματος, γυμνή φλόγα ή μηχανήματα που παράγουν σπινθήρες.

8. Θέση εγκατάστασης

- Εγκαταστήστε τον συμπιεστή πάνω σε μια ορι- ζόντια επιφάνεια. - Απαγορεύεται η έναρξη λειτουργίας του κινητήρα σε χαμηλές θερμοκρασίες κάτω από τους 0 °C. - Μην αγγίζετε τα δομικά μέρη του συμπιεστή που βρίσκονται σε υψηλή θερμοκρασία. - Σε περίπτωση πιέσεων πάνω από τα 7 bar συνι- στάται να εξοπλίσετε τους εύκαμπτους σωλήνες τροφοδοσίας με ένα σχοινί ασφαλείας, π.χ. με ένα συρματόσχοινο. - Αποφεύγετε τις έντονες καταπονήσεις στο σύ- στημα γραμμών, χρησιμοποιώντας εύκαμπτες συνδέσεις εύκαμπτων σωλήνων, για να αποφεύ- γετε θέσεις τσακίσματος. - Μη γέρνετε τον συμπιεστή περισσότερο από 30° από την κατακόρυφο. Πρόσθετες υποδείξεις ασφαλείας Μη χρησιμοποιείτε τον συμπιεστή σε βροχή. Κατά τη χρήση σε συνδυασμό με συσκευή ψεκασμού (π.χ. με πιστόλια βαφής) διατηρείτε κατά την πλήρωση της διάταξης ψεκασμού απόσταση από τη συσκευή και μην ψεκάζετε προς την κατεύθυνση του συμπιεστή. Λαμβάνετε υπόψη σας τις αντίστοιχες Οδηγίες χρή- σης των εκάστοτε εργαλείων πεπιεσμένου αέρα / προσαρτημένων συσκευών πεπιεσμένου αέρα! Πρέπει επιπλέον να λαμβάνονται υπόψη οι παρακάτω γενικές υποδείξεις: Υποδείξεις ασφαλείας για την εργασία με πεπιε- σμένο αέρα και πιστόλια φυσήματος

• Προσέχετε για επαρκή απόσταση από το προϊόν, ωστόσο τουλάχιστον 2,50 m, και κρατάτε μακριά από τον συμπιεστή τα εργαλεία πεπιεσμένου αέρα / τις προσαρτημένες συσκευές πεπιεσμένου αέρα κατά τη λειτουργία τους.

• Η αντλία συμπιεστή και οι αγωγοί φθάνουν σε υψη- λή θερμοκρασία κατά τη λειτουργία. Οι επαφές με αυτά τα στοιχεία επιφέρουν εγκαύματα.

• Ο αέρας που αναρροφάται από τον συμπιεστή πρέ- πει να διατηρείται απαλλαγμένος από προσμίξεις ουσιών που μπορούν στην αντλία συμπιεστή να επιφέρουν φωτιές ή εκρήξεις.

• Κατά το άνοιγμα της σύνδεσης εύκαμπτου σωλήνα κρατάτε σταθερά με το χέρι το εξάρτημα σύνδεσης στον εύκαμπτο σωλήνα. Έτσι αποφεύγετε τραυματι- σμούς από τυχόν πλατάγισμα του εύκαμπτου σωλήνα.www.scheppach.com

Φυλάξτε προσεκτικά τις υποδείξεις ασφαλείας. Υπολειπόμενοι κίνδυνοι Το μηχάνημα είναι κατασκευασμένο σύμφωνα με την τελευταία λέξη της τεχνολογίας και με βάση τους ανα- γνωρισμένους τεχνικούς κανόνες ασφαλείας. Κατά την εργασία ενδέχεται παρόλα αυτά να παρουσιαστούν με- μονωμένοι υπολειπόμενοι κίνδυνοι.

• Κίνδυνος για την υγεία από ηλεκτρικό ρεύμα σε περίπτωση χρήσης ακατάλληλων καλωδίων ρεύ-

• Παρά όλες τις προφυλάξεις που έχουν ληφθεί εν- δέχεται πέραν αυτών να υπάρχουν μη προφανείς υπολειπόμενοι κίνδυνοι.

• Οι υπολειπόμενοι κίνδυνοι μπορούν να ελαχιστο- ποιηθούν όταν τηρούνται οι «Υποδείξεις ασφαλεί- ας» και η «Ενδεδειγμένη χρήση», καθώς και οι οδη- γίες χειρισμού στην ολότητά τους.

• Αποφεύγετε αθέλητη θέση σε λειτουργία του μηχα- νήματος: κατά την εισαγωγή του φις στην πρίζα δεν επιτρέπεται να είναι πατημένο το μπουτόν λειτουρ- γίας. Χρησιμοποιείτε το εργαλείο που συνιστάται στις παρούσες Οδηγίες χειρισμού. Έτσι απολαμβά- νετε πάντα τη μέγιστη απόδοση από το μηχάνημά

• Κρατάτε τα χέρια σας μακριά από την περιοχή ερ- γασίας, όταν είναι σε λειτουργία το μηχάνημα.

6. Τεχνικά χαρακτηριστικά

Σύνδεση ρεύματος 230 V~ 50 Hz Ισχύς κινητήρα 1500 W Τρόπος λειτουργίας S3 25%* Αριθμός στροφών συμπιεστή 17500 min

Όγκος δοχείου πίεσης περ. 50 l Πίεση λειτουργίας μέγ. 10 bar Θεωρ. ισχύς αναρρόφησης περ. 220 l/min Θεωρ. ισχύς εξόδου περ. 109 l/min Βαθμός προστασίας IP 30 Βάρος συσκευής 23,8 kg Μέγ. υψόμετρο εγκατάστασης (από την επιφάνεια της

1000 m Με την επιφύλαξη τεχνικών τροποποιήσεων!

9. Δεν επιτρέπεται η φύλαξη ή κατανάλωση τροφί-

μων και ποτών στον χώρο εργασίας. Οι αναθυμιά- σεις των χρωμάτων είναι επιβλαβείς για την υγεία.

10. Ο χώρος εργασίας πρέπει να είναι μεγαλύτερος

από 30 m³ και πρέπει να διασφαλίζεται επαρκής εναλλαγή του αέρα κατά τον ψεκασμό και το στέ-

11. Μην ψεκάζετε αντίθετα στον άνεμο. Κατά τον

ψεκασμό αναφλέξιμων ή επικίνδυνων υλικών λαμβάνετε οπωσδήποτε υπόψη σας τους κανονι- σμούς των τοπικών αστυνομικών αρχών.

12. Μη χρησιμοποιείτε σε συνδυασμό με τον εύκα-

μπτο σωλήνα πίεσης από PVC μέσα όπως νέφτι, βουτυλική αλκοόλη και μεθυλενοχλωρίδιο. Αυτά τα μέσα καταστρέφουν τον εύκαμπτο σωλήνα πί-

13. Η περιοχή εργασίας πρέπει να είναι διαχωρισμέ-

νη από τον συμπιεστή, ώστε αυτός να μην μπορεί να έρθει σε άμεση επαφή με το υλικό εργασίας. Λειτουργία δοχείων πίεσης

• Όποιος χρησιμοποιεί δοχείο πίεσης πρέπει να το διατηρεί σε κανονική κατάσταση, να το χρησιμοποι- εί κανονικά, να το επιτηρεί, να πραγματοποιεί χω- ρίς καθυστέρηση τις αναγκαίες εργασίες σέρβις και επισκευών, και να λαμβάνει τα απαιτούμενα μέτρα ασφαλείας ανάλογα με τις εκάστοτε περιστάσεις.

• Οι αρχές εποπτείας μπορούν σε μεμονωμένες πε- ριπτώσεις να διατάξουν απαιτούμενα μέτρα επιτή-

• Ένα δοχείο πίεσης δεν επιτρέπεται να χρησιμο- ποιείται αν παρουσιάζει ελλείψεις από τις οποίες μπορεί να τεθούν σε κίνδυνο οι απασχολούμενοι ή τρίτα άτομα.

• Ελέγχετε το δοχείο πίεσης για σκουριά και ζημιές πριν από κάθε λειτουργία. Δεν επιτρέπεται η λει- τουργία του συμπιεστή με δοχείο πίεσης που έχει υποστεί ζημιά ή έχει σκουριά. Σε περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών. Προειδοποίηση! Αυτό το ηλεκτρικό εργαλείο παράγει ένα ηλεκτρομα- γνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφό- ρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.www.scheppach.com

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.

• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και ασφαλιστικά μεταφο- ράς (εφόσον υπάρχουν).

• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.

• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά. Σε περίπτωση αξίωσης πρέπει να ειδοποιηθεί άμεσα ο μεταφορέας. Μετα- γενέστερες αξιώσεις δεν αναγνωρίζονται.

• Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

• Πριν τη χρήση, εξοικειωθείτε με τη συσκευή με τη βοήθεια των οδηγιών χειρισμού.

• Για αξεσουάρ, φθειρόμενα εξαρτήματα και ανταλ- λακτικά, χρησιμοποιείτε μόνο γνήσια εξαρτήματα. Ανταλλακτικά μπορείτε να προμηθευτείτε από τον τοπικό σας εξειδικευμένο έμπορο.

• Κατά τις παραγγελίες αναφέρετε τον αριθμό είδους των προϊόντων μας καθώς και τον τύπο και το έτος κατασκευής της συσκευής. m ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η συσκευή και το υλικό συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μι- κρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και

8. Πριν από τη θέση σε λειτουργία

• Βεβαιωθείτε πριν από τη σύνδεση ότι συμφωνούν τα στοιχεία στην πινακίδα τύπου με τα στοιχεία του δικτύου τροφοδοσίας.

• Ελέγξτε τη συσκευή για ζημίες κατά τη μεταφορά. Αναφέρετε τυχόν ζημίες άμεσα στη μεταφορική εταιρεία που παρέδωσε τον συμπιεστή.

• Η εγκατάσταση του συμπιεστή πρέπει να γίνει κο- ντά στον εξοπλισμό κατανάλωσης του αέρα.

• Πρέπει να αποφεύγετε μεγάλου μήκους αγωγούς αέρα και μεγάλου μήκους καλώδια τροφοδοσίας (καλώδιο επέκτασης).

• Προσέχετε ο αναρροφούμενος αέρας να είναι ξηρός και απαλλαγμένος από σκόνη.

• Μην τοποθετήσετε τον συμπιεστή σε χώρο με υγρα- σία ή νερό.

• Η λειτουργία του συμπιεστή επιτρέπεται μόνο σε κατάλληλους χώρους (καλά αεριζόμενους, θερμοκρασία περιβάλλοντος +5 °C έως 40 °C). *S3 15% = περιοδική διαλείπουσα λειτουργία με διάρ- κεια ενεργοποιημένης κατάστασης 15% (1,5 λεπτό με βάση περίοδο 10 λεπτών) Θόρυβος και κραδασμοί m Προειδοποίηση: Ο θόρυβος μπορεί να έχει σοβαρές επιπτώσεις στην υγεία σας. Αν ο θόρυβος του μηχα- νήματος υπερβαίνει τα 85 dB, φοράτε κατάλληλη προ- στασία ακοής. Χαρακτηριστικές τιμές θορύβου Οι τιμές θορύβου προσδιορίστηκαν βάσει του προτύπου EN ISO 3744:1995. Στάθμη ηχητικής ισχύος L

97 dB Στάθμη ηχητικής πίεσης L

82,39 dB Αβεβαιότητα K WA/pA 0,26/ 3 dB Χαρακτηριστική τιμή κραδασμών: Κραδασμοί ah: > 2,5 m/s² Φοράτε προστασία ακοής. - Η αναφερόμενη συνολική τιμή κραδασμών και η αναφερόμενη τιμή εκπομπών θορύβου έχουν με- τρηθεί σύμφωνα με μια πρότυπη διαδικασία εξέ- τασης και μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο. - Η αναφερόμενη συνολική τιμή κραδασμών και η αναφερόμενη τιμή εκπομπών θορύβου μπορούν να χρησιμοποιηθούν και για μια προσωρινή αξιολόγη- ση της καταπόνησης. Μια προειδοποιητική υπόδειξη: - Κατά τη χρήση του ηλεκτρικού εργαλείου στην πρά- ξη, οι τιμές κραδασμών και εκπομπών θορύβου μπορεί να αποκλίνουν από την αναφερόμενη τιμή, ανάλογα με τον τρόπο και μέθοδο χρήσης του ηλε- κτρικού εργαλείου, και ιδιαιτέρως, τον τρόπο επε- ξεργασίας του αντικειμένου εργασίας. - Είναι απαραίτητο να λαμβάνονται μέτρα ασφαλείας για την προστασία του χειριστή τα οποία στηρίζο- νται σε μια εκτίμηση της καταπόνησης λόγω κρα- δασμών κατά τη διάρκεια των πραγματικών συνθη- κών χρήσης (πρέπει στην εκτίμηση να λαμβάνονται υπόψη όλα τα μέρη του κύκλου λειτουργίας, για παράδειγμα, τα χρονικά διαστήματα κατά τα οποία το ηλεκτρικό εργαλείο είναι απενεργοποιημένο, και αυτά κατά τα οποία είναι μεν ενεργοποιημένο αλλά λειτουργεί χωρίς φορτίο).www.scheppach.com

9.4 Διακόπτης ενεργοποίησης/ απενεργοποίη-

• Πατώντας τον διακόπτη ενεργοποίησης/ απενεργο- ποίησης (9) στη θέση I, ο συμπιεστής ενεργοποι-

• Για την απενεργοποίηση του συμπιεστή πρέπει να πατήσετε τον διακόπτη ενεργοποίησης/ απενεργο- ποίησης (9) στη θέση 0.

9.5 Ρύθμιση πίεσης (Εικ. 1)

• Με το μανόμετρο (7) εμφανίζεται η τρέχουσα πίεση που επικρατεί στο δοχείο πίεσης (3).

• Με τον ρυθμιστή πίεσης (6) μπορείτε να μειώσετε την επιθυμητή πίεση.

• Η πίεση στον ταχυσύνδεσμο (2) μπορεί να ρυθμι- στεί από 0 bar έως 10 bar.

9.6 Ρύθμιση διακόπτη πίεσης

• Ο διακόπτης πίεσης έχει ρυθμιστεί από το εργοστά-

- Πίεση ενεργοποίησης περ. 8 bar - Πίεση απενεργοποίησης περ. 10 bar

9.7 Εγκατάσταση του εύκαμπτου σωλήνα πεπιε-

σμένου αέρα (δεν περιλαμβάνεται στο παρα- δοτέο υλικό)

• Πιέστε τον εύκαμπτο σωλήνα πεπιεσμένου αέρα μέσα σε έναν από τους δύο ταχυσυνδέσμους (2). Ο εύκαμπτος σωλήνας πεπιεσμένου αέρα κουμπώνει στη θέση του.

9.8 Απεγκατάσταση του εύκαμπτου σωλήνα πε-

πιεσμένου αέρα (δεν περιλαμβάνεται στο πα- ραδοτέο υλικό)

• Πιέστε τον δακτύλιο του ταχυσυνδέσμου (2) προς τον συμπιεστή. Ο εύκαμπτος σωλήνας πεπιεσμέ- νου αέρα πετάγεται έξω από τον ταχυσύνδεσμο (2). m Προσοχή! Ο εύκαμπτος σωλήνας πεπιεσμένου αέρα πετάγεται από τον συμπιεστή ανάλογα με την επικρατούσα πί-

Για την αποφυγή τραυματισμών, συγκρατείτε σταθε- ρά τον εύκαμπτο σωλήνα πεπιεσμένου αέρα κατά την αφαίρεσή του, πιάνοντας τον αμέσως μετά τον ταχυ- σύνδεσμο (2).

10. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συν- δεθεί ώστε να είναι έτοιμος για λειτουργία. Στον χώρο δεν επιτρέπεται να υπάρχουν σκόνες, οξέα, ατμοί, εκρηκτικά ή εύφλεκτα αέρια.

• Ο συμπιεστής είναι κατάλληλος για χρήση σε ξη- ρούς χώρους. Δεν επιτρέπεται η χρήση σε περιοχές όπου γίνεται χρήση ψεκαζόμενου νερού.

• Ο συμπιεστής επιτρέπεται να χρησιμοποιείται σε εξωτερικούς χώρους μόνο σύντομα, σε ξηρές συν- θήκες περιβάλλοντος.

• Ο συμπιεστής πρέπει να διατηρείται πάντα στεγνός και δεν επιτρέπεται να παραμένει σε υπαίθριο χώρο μετά την εργασία.

9. Τοποθέτηση και χειρισμός

m Προσοχή! Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως τη συσκευή!

9.1 Εγκατάσταση των τροχών (Εικ. 4)

• Περάστε τη βίδα τροχού (D) μέσα από την οπή του τροχού (5).

• Περάστε τη βίδα τροχού (D) μέσα από την οπή στη συνδετική ράβδο τροχών.

• Στερεώστε τον τροχό (5) με τη βίδα τροχού (D). Χρησιμοποιήστε αν χρειάζεται ένα γερμανικό κλειδί (δεν περιλαμβάνεται στο παραδοτέο υλικό).

• Επαναλάβετε τα βήματα με τον άλλο τροχό (5).

9.2 Εγκατάσταση του ποδιού στήριξης (Εικ. 4)

• Εγκαταστήστε το παρεχόμενο πόδι στήριξης (4) με τις 2 βίδες εξαγωνικής κεφαλής (C), τις 2 ροδέλες (B) και τα 2 φλαντζωτά παξιμάδια (A), όπως δείχνει η Εικόνα 4.

9.3 Σύνδεση ρεύματος

• Ο συμπιεστής διαθέτει ένα καλώδιο ρεύματος δι- κτύου με φις σούκο. Αυτό μπορεί να συνδεθεί σε κάθε πρίζα σούκο 230 V~ / 50 Hz η οποία προστα- τεύεται με ασφάλεια 16 A.

• Πριν τη θέση σε λειτουργία, βεβαιωθείτε ότι η τάση δικτύου ρεύματος συμφωνεί με την τάση λειτουργί- ας και την ισχύ του μηχανήματος που αναφέρεται στην πινακίδα στοιχείων.

• Τα μεγάλου μήκους καλώδια τροφοδοσίας, καθώς και επεκτάσεις, μπαλαντέζες κλπ. προκαλούν πτώ- ση τάσης και μπορεί να εμποδίσουν την έναρξη λει- τουργίας του κινητήρα.

• Σε χαμηλές θερμοκρασίες κάτω από τους +5 °C η έναρξη λειτουργίας του κινητήρα κινδυνεύει από δυσκολία κίνησης.www.scheppach.com

Μοτέρ εναλλασσόμενου ρεύματος

• Η τάση δικτύου ρεύματος πρέπει να είναι 230 V~.

• Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού. Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλε-

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής

• Τύπος ρεύματος του κινητήρα

• Στοιχεία της πινακίδας τύπου της μηχανής

• Στοιχεία της πινακίδας τύπου του κινητήρα

11. Καθαρισμός, συντήρηση και απο-

θήκευση, και παραγγελία ανταλλα-

m Προσοχή! Πριν από οποιαδήποτε εργασία καθαρισμού και συ- ντήρησης αποσυνδέετε το φις ρευματοληψίας από την πρίζα! Κίνδυνος τραυματισμού από ηλεκτροπληξία! m Προσοχή! Περιμένετε μέχρι να κρυώσει εντελώς η συσκευή! Κίν- δυνος εγκαυμάτων! m Προσοχή! Πριν από οποιαδήποτε εργασία καθαρισμού και συ- ντήρησης πρέπει να απαλλάξετε τη συσκευή από πίε- ση! Κίνδυνος τραυματισμού!

• Διατηρείτε τη συσκευή όσο το δυνατόν πιο απαλ- λαγμένη από σκόνη και ακαθαρσίες. Σκουπίστε τη συσκευή με ένα καθαρό πανί ή φυσήξτε την με πε- πιεσμένο αέρα χαμηλής πίεσης.

• Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.

• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι. Μη χρησιμοποιείτε καθαριστικά ή διαλυτικά, γιατί θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής. Προ- σέχετε να μην μπορέσει να εισχωρήσει νερό στο εσωτερικό της συσκευής.

• Ο εύκαμπτος σωλήνας και τα εργαλεία ψεκασμού πρέπει να αποσυνδεθούν πριν τον καθαρισμό του συμπιεστή. Ο συμπιεστής δεν επιτρέπεται να καθα- ρίζεται με νερό, διαλυτικά κλπ. Η σύνδεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN. Η σύνδεση στο ηλεκτρικό δίκτυο από την πλευρά του πελάτη καθώς και το καλώδιο επέκτασης που χρησιμοποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές. Κατά την εργασία με προσαρτημένες συσκευές ψε- κασμού είτε πίδακα είτε λεπτών σταγονιδίων καθώς και για την προσωρινή χρήση σε υπαίθριο χώρο, η συσκευή πρέπει απαραίτητα να συνδέεται μέσω ενός ρελέ προστασίας από ρεύμα διαρροής το οποίο έχει ονομαστικό ρεύμα ενεργοποίησης 30 mA ή μικρότερο. Καλώδιο ηλεκτρικής σύνδεσης με ζημιά Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση. Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης περνούν μέσα από διάκενα παραθύρου ή πόρτας.

• θέσεις τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης.

• σημεία κοψίματος λόγω διέλευσης τροχήλατων αντικειμένων επάνω από το καλώδιο σύνδεσης.

• ζημιές στη μόνωση λόγω τραβήγματος του φις από

• ρωγμές λόγω γήρανσης της μόνωσης. Καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και λόγω των ζημιών στη μόνωση αποτελούν κίνδυνο για τη ζωή. Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το κα- λώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορ- φώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο γραμμές σύνδεσης με ίδιο χαρα-

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης. Υποδείξεις ασφαλείας για την αντικατάσταση καλω- δίων ρεύματος που έχουν υποστεί ζημιά ή βλάβη. Τύπος σύνδεσης Y Αν υποστεί ζημιά το καλώδιο ρεύματος αυτής της συ- σκευής, αυτό πρέπει να αντικατασταθεί από τον κατα- σκευαστή ή από το σέρβις του ή κάποιο πρόσωπο πα- ρόμοιας κατάρτισης, ώστε να αποφευχθούν κίνδυνοι.www.scheppach.com

Περιστρέψτε το παξιμάδι εξόδου (8.1) αριστερόστρο- φα για να ανοίξει, για να ανοίξετε την έξοδο της βαλβί- δας ασφαλείας (8). Τότε η βαλβίδα ασφαλείας (8) επιτρέπει την έξοδο αέρα με χαρακτηριστικό ήχο. Κατόπιν σφίξτε πάλι το παξιμάδι εξόδου (8.1) περιστρέφοντάς το δεξιόστρο-

m Προσοχή! Αποσυνδέστε το φις ρευματοληψίας από την πρί- ζα και εξαερώστε τη συσκευή και όλα τα συνδεδε- μένα εργαλεία πεπιεσμένου αέρα. Σταματήστε τη λειτουργία του συμπιεστή με τρόπο ώστε να μην μπορεί να τεθεί σε λειτουργία από μη εξουσιοδο- τημένα άτομα. m Προσοχή! Η φύλαξη του συμπιεστή πρέπει να γίνεται σε πε- ριβάλλον ξηρό όπου δεν έχουν πρόσβαση αναρ- μόδια άτομα. Μην έχετε τον συμπιεστή υπό γωνία, να τον φυλάσσετε πάντα σε όρθια θέση!

11.4.1 Εκτόνωση της υπερπίεσης

Εκτονώστε την υπερπίεση από τον συμπιεστή απε- νεργοποιώντας τον συμπιεστή και καταναλώνοντας τον πεπιεσμένο αέρα που παραμένει στο δοχείο πί- εσης (3), π.χ. χρησιμοποιώντας ένα εργαλείο πεπιε- σμένου αέρα σε λειτουργία χωρίς φορτίο ή ένα πιστόλι

11.5 Μεταφορά (Εικ. 1)

Ο συμπιεστής μπορεί να ανασηκωθεί από τη λαβή με- ταφοράς (1) και να μεταφερθεί πάνω στους τροχούς (5).

11.6 Παραγγελία ανταλλακτικών

Κατά την παραγγελία ανταλλακτικών πρέπει να δο- θούν οι παρακάτω πληροφορίες:

• Αριθμός είδους της συσκευής

11.7 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρ- τήματα χρειάζονται ως αναλώσιμα. Φθειρόμενα εξαρτήματα*: Συμπλέκτης

11.2 Συντήρηση του δοχείου πίεσης (Εικ. 3)

m Προσοχή! Για να διατηρείται συνεχώς η καλή κατάσταση του δο- χείου πίεσης (3) πρέπει μετά από κάθε λειτουργία να αδειάζετε το νερό συμπύκνωσης ανοίγοντας την τάπα αποστράγγισης (10). Προηγουμένως ελευθερώστε την πίεση ρεζερβουάρ

Η τάπα αποστράγγισης (10) ανοίγει με περιστροφή της αριστερόστροφα (όπως φαίνεται από την κάτω πλευρά του συμπιεστή προς τη βίδα), ώστε να μπορεί να τρέξει όλο το νερό συμπύκνωσης έξω από το δοχείο πίεσης (3). Για να μπορεί να τρέξει όλο το νερό συμπύκνωσης έξω από το δοχείο πίεσης (3), πρέπει να γείρετε το δοχείο πίεσης ελαφρά προς το πλάι, ώστε η τάπα αποστράγ- γισης (10) να αποτελεί το χαμηλότερο σημείο. Κατόπιν κλείστε πάλι την τάπα αποστράγγισης (10) (περιστρέφοντάς τη δεξιόστροφα). Ελέγχετε το δοχείο πίεσης (3) για σκουριά και ζημιές πριν από κάθε λει-

Δεν επιτρέπεται η λειτουργία του συμπιεστή με δοχείο πίεσης (3) που έχει υποστεί ζημιά ή έχει σκουριά. Σε περίπτωση που διαπιστώσετε ζημιές, απευθυνθείτε στο συνεργείο εξυπηρέτησης πελατών. Το συμπύκνωμα νερού από το δοχείο πίεσης μπορεί να περιέχει κατάλοιπα λαδιού. Απορρίψτε το συμπύ- κνωμα νερού με τρόπο φιλικό προς το περιβάλλον σε κατάλληλη θέση συλλογής. Υποδείξεις σχετικά με την απόρριψη του νερού από συμπύκνωση: Απορρίψτε το νερό συμπύκνωσης σύμφωνα με τους τοπικούς και εθνικούς κανονισμούς προστασίας του περιβάλλοντος. Διασφαλίστε ότι δεν θα διοχετευτεί στο σύστημα αποχέτευσης.

11.3 Βαλβίδα ασφαλείας (Εικ. 1/5)

Η βαλβίδα ασφαλείας (8) έχει ρυθμιστεί στη μέγιστη επιτρεπόμενη πίεση του δοχείου πίεσης (3). Δεν επι- τρέπεται να ρυθμίσετε ή να αφαιρέσετε τη βαλβίδα ασφαλείας (8). Για να λειτουργήσει σωστά η βαλβίδα ασφαλείας (8) σε περίπτωση ανάγκης, πρέπει να ενεργοποιείται κάθε 30 ώρες λειτουργίας και τουλάχιστον 3 φορές το χρόνο.www.scheppach.com

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατο- στών μπορείτε να τις παραδώσετε στον κατα- σκευαστή, χωρίς χρέωση και χωρίς προηγούμε- νη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας. - Περαιτέρω συμπληρωματικούς όρους παραλα- βής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυ- πηρέτησης πελατών.

• Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν πα- ραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

• Αυτές οι δηλώσεις ισχύουν μόνο για συσκευές που εγκαθίστανται και πωλούνται σε χώρες της Ευρω- παϊκής Ένωσης και υπόκεινται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλε- κτρονικού εξοπλισμού.

• δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

12. Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία Τα υλικά συσκευασίας είναι ανα- κυκλώσιμα. Παρακαλούμε να απορρίψετε τη συσκευασία με τρόπο φιλικό προς το περιβάλλον. Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG) Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέ- γονται ή να απορρίπτονται ξεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζό- μενες μπαταρίες που δεν είναι σταθερά εγκατεστη- μένες στην παλαιά συσκευή, πρέπει πριν την παρά- δοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.

• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.

• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!

• Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονι- κού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.

• Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλι- σμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις: - Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές). - Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.www.scheppach.com

13. Αντιμετώπιση προβλημάτων

Πρόβλημα Ενδεχόμενη αιτία Μέτρο αντιμετώπισης Ο συμπιεστής δεν λειτουργεί. Δεν υπάρχει τάση δικτύου

Ελέγξτε το καλώδιο, το φις ρευματοληψίας, την ασφάλεια και την πρίζα. Η τάση δικτύου ρεύματος είναι υπερβολικά χαμηλή. Αποφεύγετε τα μεγάλου μήκους καλώδια επέκτασης. Χρησιμοποιείτε καλώδιο επέκτασης με επαρκή διατομή αγωγών. Η εξωτερική θερμοκρασία είναι υπερβολικά χαμηλή. Μη χρησιμοποιείτε τον εξοπλισμό σε εξωτερική θερμοκρασία μικρότερη από 0°

Ο κινητήρας υπερθερμαίνεται. Αφήστε τον κινητήρα να κρυώσει, αν χρειάζεται εξαλείψτε την αιτία της υπερθέρμανσης. Ο συμπιεστής λειτουργεί, αλλά δεν υπάρχει πίεση. Μη στεγανή βαλβίδα αντεπιστροφής. Αντικαταστήστε τη βαλβίδα αντεπιστροφής. Έχουν καταστραφεί στεγανοποιήσεις. Ελέγξτε τις στεγανοποιήσεις, αναθέστε σε εξειδικευμένο συνεργείο την αντικατάσταση των κατεστραμμένων στεγανοποιήσεων. Μη στεγανή τάπα αποστράγγισης για το νερό συμπύκνωσης. Σφίξτε συμπληρωματικά τη βίδα με το χέρι. Ελέγξτε το στεγανοποιητικό πάνω στη βίδα, αντικαταστήστε το αν χρειάζεται. Ο συμπιεστής λειτουργεί, εμφανίζεται πίεση στο μανόμετρο, ωστόσο τα εργαλεία δεν λειτουργούν. Μη στεγανές στεγανοποιήσεις εύκαμπτου σωλήνα. Ελέγξτε και αν χρειάζεται αντικαταστήστε τον εύκαμπτο σωλήνα πεπιεσμένου αέρα και τα εργαλεία. Μη στεγανός ταχυσύνδεσμος. Ελέγξτε τον ταχυσύνδεσμο, αν χρειάζεται αντικαταστήστε τον. Έχει ρυθμιστεί πολύ χαμηλή πίεση στον ρυθμιστή πίεσης. Ανοίξτε κι άλλο τον ρυθμιστή πίεσης.www.scheppach.com

14. Δήλωση συμμόρφωσης
