KULLANIM KILAVUZU HC51V SCHEPPACH

9.6 Rõhulüliti seadistamine

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	İkaz - Yaralanma riskinin azaltılması için kullanım kılavuzu okuyun.
	Bir koruyucu kulaklık kullanın. Gürültü etkisi işitme kaybına neden olabilir.
	Bir toz koruma maskesi kullanın. Ahşap ve diğer materyallerin işlenmesinde sağlığa zararlı toz oluşabilir. Asbest içeren materyal işlenmemelidir!
	Bir koruyucu gözlük kullanın. Çalışma sırasında oluşan kıvılcım ya da cihazdan çıkan kıymık, talaş ve tozlar görüş kaybı etkisi yaratabilir.
	Sıcak yüzeylere karşı uyarı.
	Elektrik gerilime karşı ikaz!
	Uyarı! Kompresör uyarısız çalışabilir.
	Makineyi yağmura maruz bırakmayın. Cihaz sadece kuru ortam koşulları altında yerleştirilebilir, depolanabilir ve işletilebilir.
	dB olarak ses gücü düzeyi bilgisi
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Bu kullanım talimatında sizin güvenliğinizle ilgili olan yerleri bu işaret ile işaretledik.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....309
2. Cihaz tanımı (Şekil 1)...... 309
3. Teslimat kapsamı 309
4. Amacına uygun kullanım 309
5. Genel güvenlik açıklamaları 310
6. Teknik veriler....314
7. Ambalajdan çıkarma....314
8. İşletime almadan önce.... 314
9. Testerenin kurulumu ve kullanımı.... 315
10. Elektrik bağlantısı 315
11. Temizlik, bakım, depolama ve yedek parça siparişi.... 316
12. İmha ve yeniden değerlendirme 317
13. Arıza giderme 318
14. Uygunluk beyanı 324

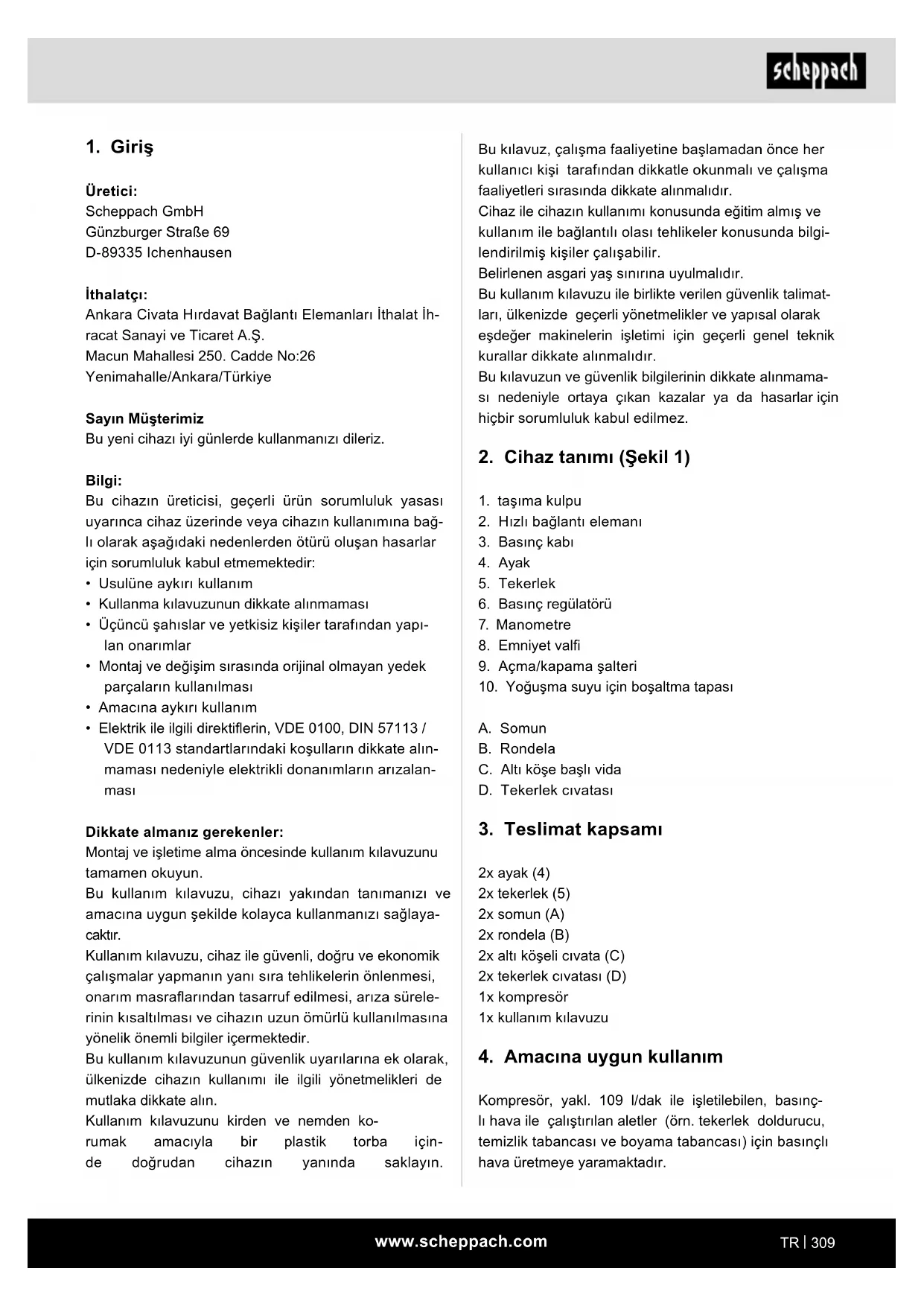

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz

Bu yeni cihazı iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu cihazın üreticisi, geçerli ürün sorumluluk yasası uyarınca cihaz üzerinde veya cihazın kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım
• Kullanma kılavuzunun dikkate alınmaması
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar
• Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması
• Amacına aykırı kullanım
• Elektrik ile ilgili direktiflerin, VDE 0100, DIN 57113 / VDE 0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması

Dikkate almanız gerekenler:

Montaj ve işletme alma öncesinde kullanım kılavuzunu tamamen okuyun.

Bu kullanım kılavuzu, cihazı yakından tanımanızı ve amacına uygun şekilde kolayca kullanmanızı sağlayacaktır.

Kullanım kılavuzu, cihaz ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve cihazın uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir.

Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde cihazın kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Kullanım kılavuzunu kirden ve nemden ko- rumak amacıyla bir plastik torba için- de doğrudan cihazın yanında saklayın.

Bu kılavuz, çalışma faaliyetine başlamadan önce her kullanıcı kişi tarafından dikkatle okunmalı ve çalışma faaliyetleri sırasında dikkate alınmalıdır.

Cihaz ile cihazın kullanımı konusunda eğitim almış ve kullanım ile bağlantı olası tehlikeler konusunda bilgilendirilmiş kişiler çalışabilir.

Belirlenen asgari yaş sınırına uyulmalıdır.

Bu kullanım kılavuzu ile birlikte verilen güvenlik talimatları, ülkenizde geçerli yönetmelikler ve yapısal olarak eşdeğer makinelerin işletimi için geçerli genel teknik kurallar dikkate alınmalıdır.

Bu kılavuzun ve güvenlik bilgilerinin dikkate alınmaması nedeniyle ortaya çıkan kazalar ya da hasarlar için hiçbir sorumluluk kabul edilmez.

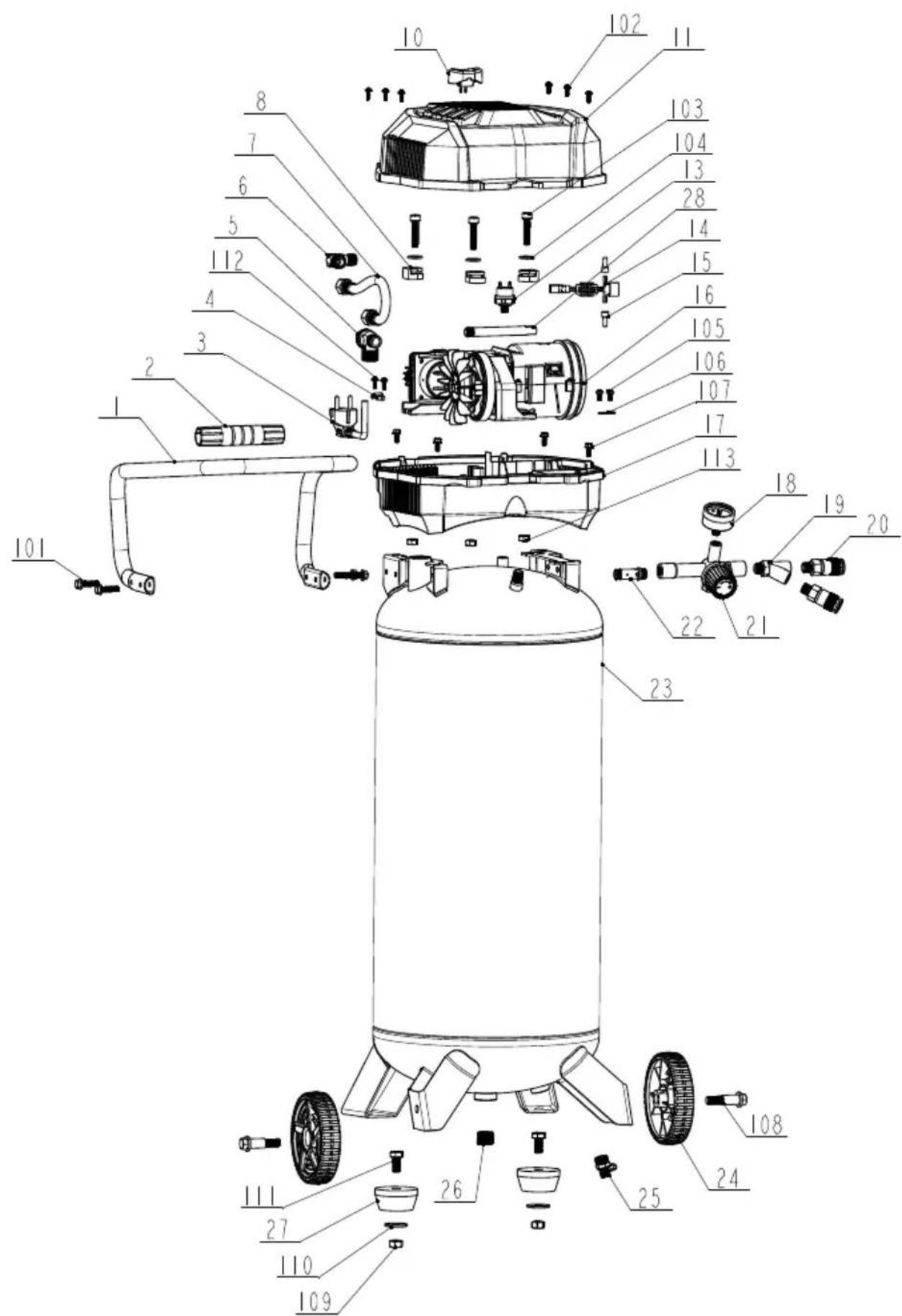

2. Cihaz tanımı (Şekil 1)

1. taşıma kulpu
2. Hızlı bağlantı elemanı
3. Basınç kabı
4. Ayak
5. Tekerlek
6. Basınç regülatörü
7. Manometre
8. Emniyet valfi
9. Açma/kapama şalteri
10. Yoğuşma suyu için boşaltma tapası

A. Somun
B. Rondela
C. Altı köşe başlı vida
D. Tekerlek civatası

3. Teslimat kapsamı

2x ayak (4)
2x tekerlek (5)
2x somun (A)
2x rondela (B)
2x altı köşeli civata (C)
2x tekerlek civatası (D)
1x kompresör
1x kullanım kılavuzu

4. Amacına uygun kullanım

Kompresör, yakl. 109 l/dak ile işletilebilen, basınçlı hava ile çalıştırılan aletler (örn. tekerlek doldurucu, temizlik tabancası ve boyama tabancası) için basınçlı hava üretmeye yaramaktadır.

Sınırlı hava sevk miktarı nedeniyle çok yüksek hava tüketimi olan aletlerin (örn. titreşimli zımpara makinesi, çubuklu zımpara ve darbeli anahtar) çalıştırılması mümkün değildir.

Makine sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir. Bunun sonucu ortaya çıkan her tün hasardan ya da yaralanmalarda kullanıcı/operatör sorumludur, üretici değil.

Cihaz sadece 16 yaşını doldurmuş kişiler tarafından işletmebilir. Mesleki eğitim sırasında bir eğitmenin gözetiminde beceri elde etmek amacıyla kullanım gerçekleştirilmesi istisnai bir durumdur.

Lütfen cihazlarımızın ticari, zanaatkar ya da endüstri-yel kullanım için tasarlanmadığını dikkate alın. Cihaz ticari, zanaatkar ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Genel güvenlik açıklamaları

Elektrikli aletler

⚠️ İKAZ Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri, teknik verileri okuyun.

Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarlarında kullanılan “elektrikli alet” terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

Çalışma yeri güvenliği

a. Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir.
b. Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir.
c. Elektrikli aleti kullanırken çocukları ve diğer insanları aletten uzak tutun.

Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

Elektrik güvenliği

a. Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fisler kullanmayın. Değiştirilmemiş fisler ve uygun prizler, elektrik çarpma riskini azaltır.
b. Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar.
c. Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.
d. Bağlantı kablosunu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Bağlantı kablosunu ısı, yağ, keskin kenarlar veya hareketli parçalarından uzak tutun. Hasarlı veya dolanmış güç kabloları, elektrik çarpma riskini artırır.
e. Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kablosu kullanın. Açık havaya uygun uzatma kablosu kullanıldığı takdirde elektrik çarpma riski azalır. Açık alanlardaki çalışmalarda, sadece bunun için onaylı ve uygun işaretli uzatma kabloları kullanın. Kablo tamburunu, sadece üzerindeki kablo boşaltılmış durumdayken kullanın.
f. Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, 30 mA'lık ya da daha az devreye girme akımlı bir kaçak akım engelleme şalteri kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

İnsanların güvenliği

a. Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir.
b. Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici eldivenler, baret veya kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır.

c. Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşı-madan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşıma sırasında parmağınız şaltere denk gelirse veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığıınız takdirde kazalar meydana gelebilir.

d. Elektrikli aleti çalıştırmadan önce ayar aletlerini veya civata anahtarlarını ortadan kaldırın. Elektrikli aletin dönen bir parçasında bulunan alet veya anahtarlar yaralanmalara neden olabilir.

e. Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz.

f. Uygun kıyafet kullanın. Bol kıyafet veya ak- sesuar kullanmayın. Saçlarını, kıyafetinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir. Açık havada çalışma durumunda kauçuk eldiven ve kaymaz ayakkabı kullanımı tavsiye edilir. Saçlarınız uzunsa bir saç filesi kullanın.

g. Toz emme ve toplama üniteleri monte edildiği takdirde, bunların bağlanmış olduğundan ve doğru kullanıldığından emin olun. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h. Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yara-lanmalar meydana gelebilir.

Elektrikli aletin kullanımı ve alet ile çalışma

a. Elektrikli alete aşırı yüklenmeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b. Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c. Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin kontrolsüz şekilde çalışmasını önler.

d. Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin.

Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırt-mayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir. Kullanılmayan elektrikli aletler, çocukların ulaşamayacakları yüksek veya kilitli kuru yerde muhafaza edilmelidir.

e. Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaları onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f. Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g. Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h. Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın. Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

Servis

a. Elektrikli aletin sadece gerekli yeterliliğe sa-hip uzman personel tarafından ve sadece ori-jinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğini elde tutmuş olursunuz.

Kompresörler için güvenlik bilgileri

⚠️ Dikkat!

Bu kompresörün kullanımı sırasında elektrik çarpmasına, yaralanma ve yangın tehlikesine karşı korunma sağlamak için aşağıda belirtilen temel güvenlik tedbirleri dikkate alınmalıdır.

Cihazı kullanmadan önce bu bilgileri okuyun ve dikkate alın.

Güvenli çalışın.

1. Takımların temizliğini ve bakımını özenle yapın

- Daha iyi ve güvenli çalışmak için kompresörünüzü temiz tutun.

- Bakım talimatlarına uyun.

- Düzenli olarak elektrik aletin kablosunu kontrol edin ve hasarlı olması durumunda kablonun yetkin bir uzman tarafından yenilenmesini sağlayın.

- Uzatma kablolarını düzenli olarak kontrol edin ve hasarlı olması durumunda değiştirin.

2. Elektrik fişini elektrik prizinden ayırın

- Elektrikli alet kullanılmayacağı zaman, bakım öncesi ve örneğin testere bıçağı, matkap, freze gibi takımların değiştirilmesi sırasında.

3. Elektrikli aleti olası hasarlara yönelik kontrol edin

- Elektrikli alet kullanılmaya devam edilmeden önce, koruma tertibatları veya hafif hasarlı parçalar kusursuz ve talimatlara uygun çalışma şekline yönelik muayene ve kontrol edilmelidir.

- Hareketli parçaların kusursuz işlediğini ve sıkışmadığını ya da parçaların hasarlı olup olmadığını kontrol edin. Elektrikli aletin kusursuz işletiminin sağlanması için tüm parçalar doğru takılı ve tüm koşullar yerine getiriliyor olmalıdır.

- Hasarlı koruma tertibatları ve parçalar, kullanım kılavuzunda farklı bir bilgi verilmediği sürece yetkili uzman atölye tarafından onarılmalıdır veya değiştirilmelidir.

- Hatalı veya hasarlı bağlantı kabloları kullanmayın.

4. Dikkat!

- Kendi güvenliğiniz için sadece kullanım kılavuzunda belirtilmiş veya üreticisi tarafından önerilmiş veya belirtilmiş aksesuarlar ve ek cihazlar kullanın. Kullanım talimatı veya katalog içerisinde önerilen aletler ve aksesuarlardan farklı alet ve aksesuar kullanımı, sizin için yaralanma tehlikesi teşkil edebilir.

5. Bağlantı hattının değiştirilmesi

- Bağlantı hattı hasar görürse, tehlikelerin önlenmesi için üretici veya elektrik uzmanı tarafından değiştirilmelidir. Elektrik çarpması nedeniyle tehlike.

6. Tekerleklerin doldurulması

- Dolumdan hemen sonra lastik basıncını uygun bir manometre ile örn. bir benzin istasyonunda kontrol edin.

7. İnşaat işletiminde yolda sürülebilir kompresörler

- Tüm hortum ve vanaların, kompresör için izin verilen en yüksek çalışma basıncı için uygun olmasına dikkat edin.

8. Kurulum yeri

- Kompresörü sadece düz yüzeyde kurun.

- 0°C'ın altındaki düşük sıcaklıklarda, motorun çalışması vasaktır.

- Kompresörün sıcak yapı parçalarına dokunmayın.

- 7 bar değerini geçen basınçlarda, besleme hortumlarının örn. çelik halat gibi bir güvenlik kablo-su ile donatılması önerilir.

- Bükülme noktalarının oluşmasını önlemek için esnek hortum bağlantıları kullanarak hat sistemi-ne aşırı yüklenilmesini önleyin.

- Kompresörü dikey konumda 30°'den fazla eğme-yin.

İlave güvenlik uyarıları

Kompresörü yağmur altında çalıştırmayın.

Püskürtme aksesuarları (örn. boya tabancası) ile bağlantı olarak kullanırken, püskürtme tertibatına dolum yaparken cihaz ile arasında mesafe olsun ve kompresör yönünde püskürtme yapmayın.

İlgili basınçlı hava aletlerinin / basınçlı hava ek cihazlarının işletim kılavuzlarını dikkate alın!

Ayrıca aşağıdaki genel bilgiler dikkate alınmalıdır:

Basınçlı hava ve hava tabancası ile çalışmaya ilişkin güvenlik uyarıları

- Ürüne yeterli mesafe, min. 2,50 m olmasına dikkat edin ve basınçlı hava aletlerini / basınçlı hava ek cihazlarını işletim sırasında kompresörden uzak tutun.

- Kompresör pompası ve hatlar işletim sırasında yüksek sıcaklıklara ulaşmaktadır. Temas edilmesi durumunda yanmalar meydana gelir.

- Kompresör tarafından emilen hava kompresör pompasının içinde yangın veya patlamalara neden olabilen katkı maddelerden korunmalıdır.

- Hortum bağlantısı çözüldüğüne, hortumun bağlantı parçası, elle tutulmalıdır. Böylece geri yaylanan hortumdan kaynaklanan yaralanmaları önlevebilirsiniz.

- Hava tabancası ile yapılan işlemlerde koruyucu göz-lük kullanın. Yabancı cisimler ve fırlatılan parçalar kolayca yaralanmalar meydana gelebilir.

• Basınçlı hava tabancası ile yapılan çalışmalarda koruyucu gözlük ve koruyucu solunum maskesi kullanın. Tozlar sağlığa zararlıdır! Yabancı cisimler ve fırlatılan parçalar kolayca yaralanmalar meydana gelebilir.
• Hava tabancasını kişilere tutmayın veya vücuttaki giysileri temizlemeyin. Yaralanma tehlikesi!

Enjeksiyon ve püskürtme ek cihazlarının (örn. boya enjeksiyonu) kullanımında güvenlik bilgileri:

1. Dolum işleminde hiçbir sıvının kompresör ile temas etmemesi için püskürtme ek cihazını kompresörden uzak tutun.
2. Püskürtme ek cihazları (örn. boya enjeksiyonu) ile kesinlikle kompresör yönünde püskürtme yapmayın. Nem, elektriksel tehlikelere neden olabilir!
3. 55° C değerinden düşük parlama noktasına sahip boyalar veya çözücü maddeler ile çalışmayın. Patlama tehlikesi!
4. Boya ve çözücü maddeleri ısıtmayın. Patlama tehlikesi!
5. Sağlığa zararlı sıvıların işlenmesi durumunda koruma amaçlı filtre cihazları (yüz maskeleri) gereklidir. Ayrıca bu malzemelerin üreticileri tarafından verilen koruyucu önlemleri de dikkate alın.
6. İşlenmiş malzemelerin ambalajında yer alan ve tehlikeli maddelere ilişkin veriler ve işaretler dikkate alınmalıdır. Gerekirse en önleyici tedbirler alınmalıdır, özellikle uygun kıyafet ve maskeler kullanılmalıdır.
7. Püskürtme işlemi sırasında ve çalışma alanında sigara içilmesi yasaktır. Patlama tehlikesi! Boya buharları da kolayca yanabilir.
8. Yangın yerleri, açık ışıklar veya kıvılcım üreten makineler mevcut olmamalı veya işletilmemelidir.
9. Yiyecek ve içecekleri çalışma odasında sakla-mayın veya tüketmeyin. Boya buharları sağlığa zararlıdır.
10. Çalışma odası 30 m³ alanından büyük olmalı ve püskürtme ile kurutma sırasında yeterli hava akışı mevcut olmalıdır.
11. Rüzgara karşı püskürtmeyin. Yanıcı veya tehlikeli maddelerin püskürtülmesinde genel olarak yerel polisin direktifleri dikkate alınmalıdır.
12. PVC basınç hortumu ile bağlantı olarak beyaz alkol, butil alkol ve metilen klorür gibi maddeler işlemeyin. Bu maddeler basınç hortumuna zarar verir.
13. Çalışma alanı doğrudan çalışma aracı ile temas etmeyecek şekilde kompresörden ayrılmış olmalıdır.

Basınç kaplarının işletilmesi

• Basınç kabı işleten kişi, basınç kabını usulüne uygun durumda olmasını ve işletilmesini sağlamalı, denetlemeli, gerekli servis ve bakım çalışmalarını geciktirmeden yaptırmalı ve gerekirse gerekli güvenlik önlemlerini almaktan sorumludur.
• Denetleyici kurum münferit durumlarda gerekli denetleyici tedbirler talep edebilir.
• Basınç kabı, kusurlu olması, çalışanlar veya üçüncü kişiler için tehlike teşkil etmesi durumunda çalıştırılmamalıdır.
• Her işletim öncesinde basınç kabını pas ve hasara dair kontrol edin. Kompresör, hasarlı veya paslı basınç kabı ile işletilmemelidir. Hasarların tespit edilmesi durumunda lütfen müşteri hizmetleri servisine başvurun.

Uyari!

Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etki-leyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

Güvenlik uyarılarını iyi muhafaza edin.

Artik riskler

Makine, en son teknolojiye göre ve geçerli güvenlik kuralları dikkate alınarak üretilmiştir. Ancak yine de çalışma sırasında artık riskler oluşabilir.

- Usulüne uygun olmayan elektrik bağlantı kablolarının kullanılması halinde akım nedeniyle sağlık riski söz konusudur.

- Ayrıca alınan tüm tedbirlere rağmen öngörülemeyen artık riskler mevcut olabilir.

- Artık riskler, “Güvenlik uyarıları” ve “Talimatlara uygun kullanım” bölümleri ve de kullanım kılavuzun tamamı dikkate alındığında en aza indirgenebilir.

- Makinenin rastgele işletme alınmalarını önleyin: Fişin elektrik prizine sokulması sırasında çalışma düğmesine basılmamalıdır. Bu kullanım kılavuzunda önerilen takımları kullanın. Bu şekilde makinenizden en iyi performansı elde edersiniz.

- Makine çalıştığıında ellerinizi çalışma alanından uzak tutun.

6. Teknik veriler

Şebeke bağlantısı 230 V\~ 50 Hz

Motor gücü 1500 W
Çalışma modu S3 %25*
Kompresör devir sayısı 17500 dak	-1
Basınç kabı hacmi	Yakl. 50 l
İşletim basıncı	Maks. 10 bar
Teor. Emiş gücü	Yakl. 220 l/dak
Teor. Çıkış gücü	Yakl. 109 l/dak
Koruma türü	IP 30
Cihaz ağırlığı	23,8 kg
Maks. kurulum yüksekliği (üNN)	1000 m

Teknik değişiklik yapma hakkı saklıdır!

*S3 %15 = %15'lik bir çalışma süresi ile periyodik aralıklı çalışma (10 dakika bazında 1,5 dakika)

Gürültü ve titreşim

⚠ Uyarı: Gürültü, sağlığınızı son derece olumsuz etki-leyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun bir koruyucu kulaklık kullanın.

Karakteristik ses değerleri

Gürültü değerleri EN ISO 3744:1995 standardına uygun bir şekilde tespit edilmiştir.

Ses gücü seviyesi L_WA 97 dB

Ses basinci seviyesi L _pA 82,39 dB

Güvensizlik K_WA/pA 0,26 / 3 dB

Titreşim karakteristik değeri:

Bir koruyucu kulaklık kullanın.

- Belirtilen titreşim toplam değeri ve belirtilen ses emisyon değeri, standart hale getirilmiş bir kontrol yöntemine göre ölçülmüştür ve bir elektrikli aletin bir başkasıyla karşılaştırılması için kullanılabilir.

- Belirtilen titreşim toplam değeri ve belirtilen gürültü emisyon değeri, ses yükünün önceden öngörülmesi için de kullanılabilir.

Bir uyarı bilgisi:

- Titreşim ve ses emisyonları, elektrikli aletin kullanım türü ve şekline ve kullanılan iş parçasının türüne bağlı olarak, elektrikli aletin mevcut kullanımı sırasında belirtilen değerlerden farklı olabilir.

- Kullanıcının korunması için gerçek kullanım koşulları sırasındaki titreşim yükünün değerlendirilmesine dayanan güvenlik tedbirleri alınmalıdır (bu sırada işletim çevriminin tüm oranları dikkate alınmalıdır, örn. elektrikli aletin kapatıldığı ve açık olduğu ancak yüksüz çalıştığı süreler).

7. Ambalajdan çıkarma

- Ambalajı açın ve makineyi dikkatlice dışarı çıkarın.

- Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).

- Teslimat kapsamının eksiksiz olduğunu kontrol edin.

- Makine ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin. Şikayet olması durumunda derhal tedarikçi bilgilendirilmelidir. Daha sonra yapılan şikayetler kabul edilmemektedir.

- Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

- Kullanımdan önce kullanım kılavuzunu okuyarak cihaz hakkında bilgi edinin.

- Aksesuar, aşınma ve yedek parçalarında sadece orijinal parçalar kullanın. Yedek parçalarını bayinizden temin edebilirsiniz.

- Siparişlerinizde her zaman ürün numarasını ile cihazın tip ve yapım yılınız belirtin.

⚠ UYARI!

Makine ve ambalaj malzemesi, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

8. İşletime almadan önce

- Bağlantı öncesinde tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.

- Cihazı taşıma hasarlarına dair kontrol edin. Olası hasarları, kompresörün eden taşıma şirketine derhal bildirin.

- Kompresörün kurulumu tüketicinin yakınında yapılmalıdır.

- Uzun hava hatları ve besleme hatları (uzatma kablo-ları) kullanılmamalıdır.

- Emme havasının kuru ve tozsuz olmasına dikkat edin.

• Kompresörü nemli ya da ıslak alanlara koymayın.
• Kompresör sadece uygun odalarda (iyi havalandırılan, ortam sıcaklığı +5°C ile 40°C arası) işletilebilir. Odada toz, asit, buhar, patlayıcı ve yanıcı gazlar bulunmamalıdır.
• Kompresör kuru odalardaki kullanım için uygundur. Püskürtme suyu ile çalışılan alanlarda kullanımı ya-saktır.
• Kompresör açık havadaki kuru ortam koşullarında çok kısa bir süre işletilebilir.
• Kompresör her zaman kuru olmalı ve çalışma sonrasında açık havada kalmamalıdır.

9. Testerenin kurulumu ve kullanımı

⚠️ Dikkat!

İşletime almadan önce cihazı mutlaka komple monte edin!

9.1 Tekerleklerin montaji (Res. 4)

• Tekerlek civatasını (D) tekerlekteki delikten (5) geçirin.
• Tekerlek civatasını (D) tekerlek kolundaki delikten geçirin.
• Tekerleği (5) tekerlek civatası (D) ile sabitleyin. Gerekirse açıklı ağızlı anahtar kullanın (teslimat kapsamına dahil değildir).
• İşlemleri diğer tekerlek (5) ile tekrarlayın.

9.2 Ayak montajı (Res. 4)

- Ekteki ayağı (4) 2 altı köşeli cívata (C), 2 rondela (B) ve 2 flanşlı somun (A) ile 4. resimde gösterildiği gibi monte edin.

9.3 Şebeke bağlantısı

• Kompresör emniyet tapalı şebeke hattı ile donatılıdır. Bu emniyet tapası her 230 V\~ 50 Hz arası ve 16 A ile emniyete alınmış olan her koruyucu temas prizine takılabilir.
• İşletime alma işleminden önce, şebeke geriliminin işletim gerilimi ve veri levhasındaki makine gücü ile uyuştuğundan emin olun.
• Uzun besleme hatları, uzatma kabloları, kablo tamburları vs. gerilimin düşmesine neden olur ve motorun çalışmaya başlamasını engelleyebilir.
• +5°C altındaki düşük sıcaklıklarda, motorun çalışmaya başlaması, zor olabilir.

9.4 Açma / Kapatma şalteri (Res. 2)

- Açma / kapatma şalterinin (9) I konumuna bastırıl-masıyla kompresör çalıştırılır.

- Kompresörü kapatmak için açma / kapatma şalteri (9) 0 konumuna bastırılmalıdır.

9.5 Basınç ayarı (Res. 1)

• Manometre (7) ile basınç kabındaki (3) güncel olarak mevcut basınç gösterilir.
• Basınç regülatörü (6) ile istenilen basınç ayarlanabilir.
• Hızlı kaplin bağlantısındaki (2) basınç 0 ila 10 bar arasında ayarlanabilir.

9.6 Basınç şalteri ayarı

• Basınç şalteri fabrikada ayarlanmıştır.
• Açılma basıncı yakl. 8 bar
• Kapatma basıncı yakl. 10 bar

9.7 Basınçlı hava hortumunun montajı (teslimat kapsamına dahil değildir)

- Basınçlı hava hortumunu hızlı kaplin bağlantısından (2) birine bastırın. Basınçlı hava hortumu oturur.

9.8 Basınçlı hava hortumunun sökülmesi (teslimat kapsamına dahil değildir)

- Hızlı kaplin bağlantısındaki (2) kaplin halkasını kompresöre bastırın. Basınçlı hava hortumu, hızlı kaplin bağlantısından (2) çıkar.

⚠️ Dikkat!

Basınçlı hava hortumu mevcut basınca göre kompresörden fırlatılır.

Yaralanmaları önlemek için, hızlı kaplin bağlantısından (2) hemen sonra sökme işlemi gerçekleştirirken basınçlı hava hortumunu sıkı tutun.

10. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Enjeksiyon ve püskürtme ek cihazları ile yapılan çalışmalarda ve açık havadaki geçici kullanım durumunda cihaz mutlaka 30 mA'lık ya da daha az bir devreye gir-me akımına sahip hatalı akım koruma şalteri üzerinden bağlanmalıdır.

Hasarlı elektrik bağlantı kablosu

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar.
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi.
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler.
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları.
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönetmeliklerine uygun olmalıdır. Sadece aynı işarete sahip bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Hasarlı ya da arızalı şebeke bağlantı hatlarının değişimi ile ilgili güvenlik bilgileri.

Bağlantı türü Y

Bu cihazın şebeke bağlantı hattı hasar görürse, tehlikelerin önlenmesi için üretici ya da müşteri hizmeti veya benzeri kalifiye bir kişi tarafından değiştirilmelidir.

Alternatif akımlı motor

• Şebeke gerilimi 230 V\~ olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetreka-re kesitli olmalıdır.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir uzman elektrik personeli tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
• Makine tip etiketinin verileri
• Motor tip etiketinin verileri

11. Temizlik, bakım, depolama ve yedek parça siparişi

⚠️ Dikkat!

Tüm temizlik ve bakım çalışmalarından önce şebeke fişini çekin! Elektrik çarpması nedeniyle yaralanma tehlikesi!

⚠️ Dikkat!

Cihaz tamamen soğuyana kadar bekleyin! Yanma tehlikesi!

⚠️ Dikkat!

Tüm temizlik ve bakım çalışmalarından önce cihaz basınçsız duruma getirilmelidir! Yaralanma tehlikesi!

11.1 Temizlik

• Cihazı tozdan ve kirden mümkün olduğu kadar temiz tutun. Cihazı temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.
• Cihazı her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Cihazı düzenli olarak nemli bezle ve biraz yağlama sabunu ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar cihazın plastik parçalarına zarar verebilir. Cihazın içerisinde su girmemesine dikkat edin.
• Hortum ve püskürtme aletleri temizlenmeden önce kompresörden ayrılmalıdır. Kompresör, su, çözücüler v.b. ile temizlenmemelidir.

11.2 Basınç kabinın bakımı (Res. 3)

⚠️ Dikkat!

Basınç kabının (3) sürekli kullanılabilmesi için, her işletim sonrasında yoğuşma suyu boşaltma tapasının (10) açılması ile boşaltılmalıdır.

Önce kazan basıncını boşaltın.

Boşaltma tapası (10), yoğuşma suyunun tamamen basınç kabından (3) akabilmesi için saat yönünün tersine açılır (kompresör alt tarafından civataya olan bakış yönü).

Yoğuşma suyunu basınç kabından (3) boşaltmak için, boşaltma tapası (10) en alçak noktada olacak şekilde hafif yana yatırılmalıdır.

Boşaltma tapasını (10) tekrar kapatın (saat yönünde çevirin). Her işletim öncesinde basınç kabını (3) pas ve hasara dair kontrol edin.

Kompresör, hasarlı veya paslı basınç kabı (3) ile işletilmemelidir. Hasarların tespit edilmesi durumunda lütfen müşteri hizmetleri servisine başvurun.

Basınç kabındaki yoğuşma suyu yağ kalıntıları içerebilir. Yoğuşma suyunu çevre korumaya uygun şekilde ilgili toplama yerinde imha edin.

Yoğuşma suyunun tahliyesi ile ilgili bilgiler:

Yoğuşma suyunu yerel ve ulusal çevre talimatları uya- rinca tasfiye edin. Atık su sistemine ulaşmadığından emin olun.

11.3 Emniyet valfi (Res. 1/5)

Emniyet valfi (8), basınç kabının (3) izin verilen en yüksek basınç değerine ayarlanmıştır. Emniyet valfi (8) ayarının değiştirilmesi veya emniyet valfinin çıkarılması yasaktır.

Gerektiğinde emniyet valfinin (8) doğru çalışması için valf yılda en az 3 defa olmak üzere her 30 çalışma sa- atinde bir etkinleştirilmelidir.

Emniyet valfi (8) çıkışını açmak için boşaltma somununu (8.1) açmak amacıyla saat yönü tersine çevirin.

Emniyet valfi (8) duyulur şekilde hava boşaltıyor. Ardından boşaltma somununu (8.1) tekrar saat dönme yönünde çevirerek sıkıştırın.

11.4 Depolama

⚠️ Dikkat!

Şebeke fişini çekin, cihazı ve tüm bağlı basınçlı hava aletlerinin havasını tahliye edin. Kompresörü, yetkisiz kişiler tarafından çalıştırılmayacak bir yer bırakın.

⚠️ Dikkat!

Kompresörü sadece kuru ve yetkisi olmayan kişilerin erişmeyeceği ortamda saklayın. Devirmeyin, sadece dik olarak saklayın!

11.4.1 Yüksek basıncın boşaltılması

Kompresördeki basıncı, kompresörü kapatarak ve örn. bir basınçlı hava aletini veya temizlik tabancasını boşta çalıştırarak, basınç kabında (3) kalan basınçlı havayı kullanarak boşaltın.

11.5 Taşıma (şek. 1)

Kompresör, taşıma kulpundan (1) tekerleklere (5) yatırılarak taşınabilir.

11.6 Yedek parça siparişi

Yedek parça siparişinde şu bilgiler verilmelidir;

• Cihaz tipi
• Cihazın ürün numarası

11.7 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Kavrama

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

12. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüş- türülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

- Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

- Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

- Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!

- Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

- Elektrikli ve elektronik eski cihazlar aşağıdaki yerle-re ücretsiz olarak teslim edilebilir:

• Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).
• Saticıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

- Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz. - Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

• Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcıının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.
• Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

13. Arıza giderme

Arıza Olası sebep Yardım
Kompresör çalışmıyor.	Şebeke gerilimi yok.	Kablo, şebeke fışı, sigorta ve prizi kontrol edin.
	Şebeke gerilimi düşük.	Çok uzun uzatma kabloları kullanmayın. Yeterli enine kesitli uzatma kablosu kullanın.
	Dış ortam sıcaklığı düşük.	0°C değerinin altındaki dış ortam sıcaklığında çalıştırmayın.
	Motor aşırı ısındı.	Motoru soğumaya bırakın, gerekirse aşırı ısınma nedenini giderin.
Kompresör çalışıyor, ancak basınç yok.	Çekvalf sızdırıyor. Çekvalfi değiştirin.
	Contalar bozuk.	Contaları kontrol edin, bozuk contaları yetkili serviste değiştirin.
	Yoğuşma suyu için boşaltma tapası sızdırıyor.	Cıvatayı elle sıkın. Cıvata üzerindeki contayı kontrol edin, gerekirse değiştirin.
Kompresör çalışıyor, basınç manometrede gösteriliyor ancak aletler çalışmıyor.	Hortum bağlantısında sızıntı var.	Basınçlı hava hortumu ve aletleri kontrol edin, gerekirse değiştirin.
	Hızlı kaplinde sızıntı var.	Hızlı kaplini kontrol edin, gerekirse değiştirin.
	Basınç regülatöründe çok düşük basınç ayarlı.	Basınç regülatörünü daha fazla açın.

Ürün Tanım: KOMPRESÖR - HC51V

Bu uygunluk beyanının düzenlenmesinden yalnızca üretici sorumludur.

İşbu uygunluk beyanının düzenlendiği burada adı geçen ürün, Avrupa Parlamentosu'nun ve 8 Haziran 2011 tarihli Konsey'in elektrik ve elektronik cihazlarda belirli tehlikeli maddelerin sınırlandırılmasına ilişkin 2011/65/AT sayılı direktifini yerine getirmektedir.

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üst üste saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zımni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Aliciya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
