Airforce7 SC - Kompresör SCHEPPACH - Ücretsiz kullanım kılavuzu

Ürün Tipi	Taşınabilir Kompresör
Marka	Scheppach
Model	Airforce7 SC
Besleme	230 V AC (50 Hz) veya 12 V DC (çakmaklık)
Motor Gücü (230 V)	120 W
Motor Gücü (12 V)	100 W
Çalışma Basıncı	8 bar
Maksimum Basınç	10,3 bar
Teorik Emiş Debisi	24 L/dk
Gerçek Debi (1 bar'da)	18 L/dk
Kompresör Devri	2800 dev/dk
Çalışma Modu	S3 %25 (10 dk döngü, 2,5 dk çalışma)
Ses Gücü Seviyesi	93 dB
Koruma Sınıfı (IP)	IP30
Koruma Sınıfı	II (çift yalıtım)
Ağırlık	1,7 kg
Hava Hortumu Uzunluğu	0,6 m
230 V Güç Kablosu Uzunluğu	2,0 m
12 V Bağlantı Kablosu Uzunluğu	4,0 m
Verilen Aksesuarlar	Konik adaptör, Dunlop valf adaptörü, 2 adet şişirme iğnesi, kollu valf hortumu, saklama kutuları
Uygun Kullanım	Araba, motosiklet, bisiklet lastikleri, balonlar, şişme yatakların şişirilmesi
Temizlik ve Bakım	Nemli bir bez ve siyah sabunla temizleyin; solvent kullanmayın; kullanımdan sonra kuru bir yerde saklayın
Depolama	Kuru bir yerde, çocukların erişemeyeceği bir yerde saklayın; kabloları ve hortumları uygun yuvalarda saklayın
Güvenlik	Otomatik kesme cihazı, termal koruma, 30 mA kaçak akım koruma şalteri ile kullanılmalıdır
Aşınan Parçalar	Kayış ve debriyaj
Garanti	Yasal garanti, arızalı parçalar ücretsiz değiştirilir

Sık sorulan sorular - Airforce7 SC SCHEPPACH

Airforce7 SC kompresöründe istenen basınç nasıl ayarlanır?

Birim seçmek için PSI/BAR/kPa tuşuna bastıktan sonra basıncı ayarlamak için + ve - tuşlarını kullanın. Basınç dijital ekranda görüntülenir.

Kompresörü doğrudan 12 V araç aküsünde kullanabilir miyim?

Evet, kompresör 12 V bağlantı kablosuyla (çakmaklık) birlikte gelir. Aracınızın 12 V prizine takın. Çakmaklık sigortasının en az 15 A olduğundan emin olun.

Bir bisiklet lastiğini (Dunlop valf) şişirmek için hangi adaptör kullanılır?

Verilen Dunlop valf adaptörünü kullanın, valfe vidalanır. Presta veya Schrader valfler için ayrıca temin edilebilen başka adaptörler mevcuttur.

Kompresör çalışmazsa ne yapmalıyım?

Önce güç kaynağını kontrol edin: 230 V priz veya 12 V çakmaklık, sigorta, kablolar. Dış sıcaklık +5°C'nin altındaysa çalıştırma zor olabilir. Anahtarın I konumunda olduğundan emin olun.

Kompresör nasıl temizlenir ve bakımı yapılır?

Cihazı fişten çekin. Nemli bir bez ve biraz siyah sabun ile temizleyin. İç kısımda solvent veya su kullanmayın. Kabloları ve hortumu düzenli olarak hasar açısından kontrol edin.

Bu kompresörün ulaşabileceği maksimum basınç nedir?

Maksimum çalışma basıncı 8 bar'dır, ancak pompa kısa süreliğine 10,3 bar'a kadar ulaşabilir. Otomatik durdurma, ayarlanan basınçta devreye girer.

Kompresörü sürekli olarak kullanabilir miyim?

Hayır, çalışma modu S3 %25'tir: 10 dakikalık döngüde 2,5 dakika çalışma ve 7,5 dakika durma. Aşırı ısınmayı önlemek için bu döngüye uyun.

Kompresör çok ses çıkarır mı?

Ses gücü seviyesi 93 dB'dir. İşitme hasarını önlemek için kullanım sırasında her zaman kulak koruması kullanın.

Kullanımdan sonra aksesuarlar nasıl düzenlenir?

Hava hortumunu sol taraftaki saklama kutusuna (13), adaptörleri kutuya (15) yerleştirin. Kablolar uygun yuvalara sarılır (1: 12 V, 6: 230 V). Taşımak için tutamağı kullanın.

Görüntülenen basınç gerçek basınçla uyuşmazsa ne yapmalıyım?

Kompresör kalibre edilmemiştir. Şişirme işleminden sonra basıncı bir referans manometreyle (örneğin benzin istasyonu) kontrol edin ve gerekirse ayarlayın. Ekran, döngü sonunda 0,05 ila 0,2 bar fazla basınç gösterebilir.

KULLANIM KILAVUZU Airforce7 SC SCHEPPACH

Ürün üzerindeki sembollerin açıklaması

Bu kılavuzda kullanılan semboller ile olası riskler konusunda dikkatinizi çekmek amaçlanmaktadır. Güvenlik sembolleri ve bu sembolleri tamamlayan açıklamalar eksiksiz olarak anlaşılmalıdır. Uyarılar, risklerin giderilmesi için yeterli değildir ve kazalardan korunmaya yönelik alınması gereken doğru tedbirlerin yerine geçmez.

	Uyarı - Yaralanma riskinin azaltılması için işletme talimatını okuyun.
	Bir solunum koruyucu kullanın!
	Göz koruması kullanın!
	Koruyucu kulaklık kullanın!
	Sıcak yüzeylere karşı uyarı!
	Elektrik gerilime karşı ikaz!
	Uyarı! Cihaz otomatik bir başlatma kumandası ile donatılmıştır. Üçüncü şahısları cihazır çalışma alanından uzak tutun!
	Ürünü yağmura maruz bırakmayın. Ürün sadece kuru ortam koşulları altında yerleştirilebilir, depolanabilir ve işletilebilir.
(ZH78)	Garanti edilen ses gücü düzeyinin dB olarak bilgisi.
	Koruma sınıfı II
	Ürün Avrupa'da geçerli yönetmeliklere uygundur.
	Ürün Sırbistan'daki geçerli yönetmeliklere uygundur.

İçindekiler: Sayfa:

1. Giriş....271
2. Ürün açıklaması (Res. 1-4)...... 271
3. Teslimat kapsamı 271
4. Amacına uygun kullanım 271
5. Güvenlik talimatları 272
6. Teknik veriler....275
7. Diğer riskler....275
8. Ambalajdan çıkarma....275
9. İşletime almadan önce 275
10. Testerenin kurulumu ve kullanımı 276
11. Elektrik bağlantısı 277
12. Temizlik, bakım ve depolama 277
13. İmha ve yeniden değerlendirme 278
14. Arıza giderme 279
15. Uygunluk beyanı 284

1. Giriş

Üretici:

Scheppach GmbH

Ankara Civata Hırdavat Bağlantı Elemanları İthalat İhracat Sanayi ve Ticaret A.Ş.

Macun Mahallesi 250. Cadde No:26

Yenimahalle/Ankara/Türkiye

Sayın Müşterimiz,

Bu yeni ürünü iyi günlerde kullanmanızı dileriz.

Bilgi:

Bu ürünün üreticisi, geçerli ürün sorumluluk yasası uyarınca ürün üzerinde veya ürünün kullanımına bağlı olarak aşağıdaki nedenlerden ötürü oluşan hasarlar için sorumluluk kabul etmemektedir:

• Usulüne aykırı kullanım,
• Kullanım kılavuzunun dikkate alınmaması,
• Üçüncü şahıslar ve yetkisiz kişiler tarafından yapılan onarımlar,

- Montaj ve değişim sırasında orijinal olmayan yedek parçaların kullanılması,

- Amacına aykırı kullanım,

- Elektrik ile ilgili direktiflerin, 0100, DIN 57113 / VDE0113 standartlarındaki koşulların dikkate alınmaması nedeniyle elektrikli donanımların arızalanması.

Dikkate almanız gerekenler:

Kullanım kılavuzu bu ürünün bir parçasıdır. Kullanım kılavuzu, ürün ile güvenli, doğru ve ekonomik çalışmalar yapmanın yanı sıra tehlikelerin önlenmesi, onarım masraflarından tasarruf edilmesi, arıza sürelerinin kısaltılması ve ürünün uzun ömürlü kullanılmasına yönelik önemli bilgiler içermektedir. Bu kullanım kılavuzunun güvenlik uyarılarına ek olarak, ülkenizde ürünün kullanımı ile ilgili yönetmelikleri de mutlaka dikkate alın.

Ürünü kullanmadan önce tüm kullanım ve güvenlik talimatları hakkında bilgi edinin. Ürünü sadece tarif edildiği şekilde ve belirtilen uygulama alanları için çalıştırın.

Kullanım kılavuzunu iyi saklayın ve ürünü üçüncü şahıslara devrederken tüm belgeleri teslim edin.

2. Ürün açıklaması (Res. 1-4)

1. Bağlantı kablosu tutucusu (12V doğru akım)
2. Taşıma kulpu
3. "-" tuşu
4. Tuş (PSI, BAR, kPa)
5. +" tuşu
6. Sebeke kablosu tutucusu (230V alternatif akım)
7. Açma/Kapama şalteri
8. Konik adaptör (yüzer aksesuarlar)
9. Lastik valfleri için adaptör (Dunlop)
10. Bilyalı iğne
11. Şebeke kablosu (230V alternatif akım)
12. Bağlantı kablosu (12V doğru akım)
13. Basınçlı hava hortumu için saklama bölmesi
14. Basınçlı hava hortumu kol valfi (binek otomobil) 14a. Kol valfi
15. Adaptör için saklama bölmesi

3. Teslimat kapsamı

Poz. Adet Tanım

1x Kompresör

8 1x Konik adaptör (yüzer aksesuarlar)

9 1x Lastik valfleri için adaptör (Dunlop)

10 2x Bilyalı iğne

1x İşletim kılavuzu

4. Amacına uygun kullanım

Bu ürün binek otomobil, motosiklet ve bisiklet lastikleri, spor topları, su topları, şişme yataklar ve benzeri nesneleri şişirmek için uygundur.

Bu ürün, kamyon lastikleri ve traktör lastikleri gibi çok büyük hacimli lastikler için uygun değildir.

Kompresör sadece kuru ve havalandırması iyi kapalı ortamlarda işletilebilir.

Ürün, sadece öngörüldüğü amaç için kullanılmalıdır. Bunun dışındaki her kullanım amacına uygunsuz kullanım olarak geçerlidir.

Bunun sonucu ortaya çıkan her türlü hasardan ya da yaralanmalardan kullanıcı/operatör sorumludur, üretici değil.

Lütfen ürünlerimizin ticari, zanaatkâr ya da endüstriyel kullanım için tasarlanmadığını dikkate alın. Ürün ticari, zanaatkâr ya da endüstri işletmelerinde ya da eş değer eylemlerde kullanılırsa garanti hizmeti üstlenmiyoruz.

5. Güvenlik talimatları

Elektrikli aletler için genel güvenlik uyarıları

⚠ UYARI! Bu elektrikli alet üzerinde bulunan tüm güvenlik uyarılarını, talimatları, resimleri ve teknik verileri okuyun. Takip eden talimatların dikkate alınmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir.

Daha sonra başvurmak üzere tüm güvenlik açıklamalarını ve talimatlarını saklayın.

Güvenlik uyarılarında kullanılan "elektrikli alet" terimi, elektrikle çalışan (elektrik kablosu ile) elektrikli aletleri veya akü ile (elektrik kablosu olmadan) çalışan elektrikli aletleri kapsamaktadır.

1. Çalışma yeri güvenliği

a. Çalışma alanınızı temiz tutun ve yeterince aydınlatın. Düzensizlik veya aydınlatılmamış çalışma yerleri kazalara sebep olabilir. b. Elektrikli alet ile, yanıcı sıvılar, gazlar veya tozların mevcut olduğu patlayıcı ortamlarda çalışmayın. Elektrikli aletler, toz veya buharları tutuşturabilecek kıvılcımlar üretir. c. Elektrikli aleti kullanırken çocukların ve diğer insanları aletten uzak tutun. Dikkatinizin dağılması durumunda elektrikli alet üzerindeki kontrolünüzü yitirebilirsiniz.

2. Elektrik güvenliği

a. Elektrikli aletin bağlantı fişi prize tam oturmalıdır. Fiş kesinlikle değiştirilmemelidir. Topraklamalı elektrikli aletler ile birlikte kesinlikle adaptör fişler kullanmayın. Değiştirilmemiş fişler ve uygun prizler, elektrik çarpma riskini azaltır. b. Boru, kalorifer, soba ve buzdolabı gibi topraklanmış yüzeylere vücudunuzun temas etmesinden kaçının. Vücudunuz topraklandığı takdirde ciddi elektrik çarpma tehlikesi ortaya çıkar. c. Elektrikli aletleri yağmura ve ıslanmaya karşı koruyun. Suyun elektrikli alete girmesi, elektrik çarpma riskini yükseltir.

d. Kabloyu, elektrikli aleti taşımak, asmak veya fişi prizden çekmek gibi amacı dışında işler için kullanmayın. Kabloyu ısı, yağ, keskin kenarlar veya cihazın hareketli parçalarından uzak tutun. Hasarlı veya dolaşık kablolar, elektrik çarpma riskini artırır. e. Elektrikli alet ile açık havada çalışırken sadece açık havaya uygun uzatma kablosu kullanın. Açık havaya uygun uzatma kablosu kullanıldığı takdirde elektrik çarpma riski azalır. f. Elektrikli aletin nemli ortamda kullanımı zorunlu olduğunda, kaçak akım rölesi kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

3. İnsanların güvenliği

a. Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli alet ile çalışırken mantıklı hareket edin. Yorgunsanız veya uyuşturucu, alkol veya ilaç etkisi altındaysanız elektrikli aleti kullanmayın. Elektrikli aleti kullanırken bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir. b. Kişisel koruyucu donanım ve daima bir koruyucu gözlük takın. Elektrikli aletin türüne ve kullanımına göre toz maskesi, kaymayı önleyici koruyucu ayakkabılar, koruyucu kask veya koruyucu kulaklık gibi kişisel koruyucu donanım kullanılması, yaralanma riskini azaltır. c. Aletin kontrol dışı işletme girmesini önleyin. Elektrikli aleti elektrik beslemesine ve/veya aküye bağlamadan, aleti tutmadan veya taşımadan önce aletin kapalı olduğundan emin olun. Elektrikli aleti taşıma sırasında parmağınız şaltere denk gelirse veya elektrikli aleti açık haldeyken elektrik beslemesine bağladığınız takdirde kazalar meydana gelebilir. d. Elektrikli aleti çalıştırmadan önce ayar aletlerini veya somun anahtarlarını ortadan kaldırın. Cihazın dönen parçasında bulunan takım veya anahtarlar yaralanmalara neden olabilir. e. Vücudunuz anormal şekilde durmamalıdır. Güvenli bir duruş sağlayın ve her daim dengede durun. Bu şekilde elektrikli aleti beklenmeyen durumlarda daha iyi kontrol edebilirsiniz. f. Uygun kıyafet giyin. Bol kıyafet veya takı kullanmayın. Saçlarınızı, kıyafetinizi ve eldivenlerinizi hareketli parçalardan uzak tutun. Bol kıyafetler, takılar veya uzun saçlar, hareketli parçalara kapılabilir.

g. Toz emme ve toplama üniteleri monte edildiği takdirde, bunların bağlanmış olduğundan ve doğru kullanıldığından emin olun. Toz emme ünitesi, toza bağlı riskleri azaltabilir.

h. Elektrikli aleti uzun süredir kullanıyor olsanız bile güvenliği elden bırakmayın ve elektrikli aletin güvenlik kurallarını ihmal etmeyin. Dikkatsizlik nedeniyle saniyeler içerisinde ağır yaralanmalar meydana gelebilir.

1. Elektrikli aletin kullanımı ve alet ile çalışma

a. Ürünü aşırı yüklemeyin. Çalışmanıza uygun elektrikli aleti kullanın. Uygun elektrikli alet ile, belirtilen güç aralığında daha iyi ve daha güvenli şekilde çalışabilirsiniz.

b. Şalteri arızalı olan elektrikli aleti kullanmayın. Açılıp kapatılamayan elektrikli alet tehlikelidir ve onarılması gerekir.

c. Cihaz ayarlarını yapmadan, elektrikli alet parçalarını değiştirmeden veya elektrikli aleti rafa kaldırmadan önce fişi prizden çekin ve/veya çıkarılabilir aküyü çıkarın. Bu tedbir, elektrikli aletin kontrolsüz şekilde çalışmasını önler.

d. Kullanılmayan elektrikli aletleri çocukların erişemeyeceği şekilde muhafaza edin. Elektrikli aletin kullanımını bilmeyen veya bu talimatları okumamış kişilere aleti kullandırtmayın. Elektrikli aletler, deneyimsiz kişiler tarafından kullanıldıkları takdirde tehlikelidir.

e. Elektrikli aletlerin ve kullanılan diğer aletlerin bakımını özenli şekilde yapın. Hareketli parçaların sorunsuz bir şekilde çalışıp çalışmadığını ve sıkışmadığını, elektrikli aletin fonksiyonu zarar görmeyecek şekilde parçaların kırılmış veya hasar görmüş olup olmadığını kontrol edin. Elektrikli aleti kullanmadan önce hasar görmüş parçaların onarımını sağlayın. Birçok kazanın sebebi, bakımı iyi yapılmamış elektrikli aletlerdir.

f. Kesici takımların her zaman keskin ve temiz olmasını sağlayın. Bakımı düzenli yapılan keskin ağızlı kesme takımları daha az sıkışır ve kontrol edilmesi daha kolaydır.

g. Elektrikli aleti, uygulama takımları, kullanılan diğer aletleri bu talimatlara uygun şekilde kullanın. Kullanımda çalışma koşullarını ve uygulanacak işlemi dikkate alın. Elektrikli aletler öngörülen uygulamalar haricinde kullanıldığı takdirde tehlikeli durumlar meydana gelebilir.

h. Tutma yerlerini ve tutma yüzeylerinin her zaman kuru, temiz ve yağ ve gresten arındırılmış olmasını sağlayın.

Kaygan tutma yerleri ve tutma yüzeyleri, elektrikli aletin güvenli kullanımını ve öngörülemeyen durumlarda kontrol edilebilmesini engeller.

5. Servis

a. Elektrikli aletin sadece gerekli yeterliliğe sahip uzman personel tarafından ve sadece orijinal yedek parçalarla onarılmasını sağlayın. Bu şekilde elektrikli aletin güvenliğini elde tutmuş olursunuz.

Kompresörler için güvenlik talimatları

⚠ Dikkat! Bu kompresörün kullanımı sırasında elektrik çarpmasına, yaralanma ve yangın tehlikesine karşı korunma sağlamak için aşağıda belirtilen temel güvenlik tedbirleri dikkate alınmalıdır.

Ürünü kullanmadan önce bu bilgileri okuyun ve dikkate alın.

Güvenli çalışma

1. Çalışma alanınızı düzenli tutun

- Çalışma yerinde düzensizlik kazalara neden olabilir.

1. Ortam etkilerini dikkate alın

- Elektrikli aletleri yağmura maruz bırakmayın.

- Elektrikli aleti nemli veya ıslak ortamlarda kullanmayın. Elektrik çarpması nedeniyle tehlike!

- Çalışma yerinin aydınlatmasının iyi olmasını sağlayın.

- Elektrikli aletleri yangın veya patlama tehlikesi bulunan ortamlarda kullanmayın.

1. Elektrik çarpmasına karşı kendinizi koruyun

- Vücudunuzun topraklanmış parçalar (örneğin borular, radyatörler, elektrikli ocaklar, soğutma cihazları) ile temas etmesini önleyin.

1. Çocukları uzak tutun!

- Başkalarının takıma ve kabloya dokunmasına izin vermeyin, onları çalışma alanınızdan uzak tutun.

1. Kullanılmayan elektrikli aletleri güvenli bir yerde saklayın

- Kullanılmayan elektrikli aletler, çocukların ulaşamayacakları yüksek veya kilitli kuru bir yerde muhafaza edilmelidir.

1. Elektrikli aletinize aşırı yüklenmeyin

- Belirtilen güç aralığında daima daha iyi ve daha güvenli bir şekilde çalışabilirsiniz.

1. Uygun kıyafet giyin

- Hareketli parçalara takılabileceğinden dolayı bol kıyafetler giymeyin veya takılar takmayın.

- Açık havada çalışma durumunda kauçuk eldiven ve kaymaz ayakkabı kullanımı tavsiye edilir.

- Saçlarınız uzunsa bir saç filesi kullanın.

1. Kabloyu öngörülmeyen amaçlar için kullanmayın.

- Fisi elektrik prizinden ayırmak için kablodan tutup çekmeyin. Kabloyu ısıya, yağlara ve keskin kenarlara karşı koruyun.

1. Takımların temizliğini ve bakımını özenle yapın.

- Daha iyi ve güvenli çalışmak için kompresörünüzü temiz tutun.

- Bakım talimatlarına uyun.

- Düzenli olarak elektrik aletin kablosunu kontrol edin ve hasarlı olması durumunda kablonun yetkin bir uzman tarafından yenilenmesini sağlayın.

- Uzatma kablolarını düzenli olarak kontrol edin ve hasarlı olması durumunda değiştirin.

1. Elektrik fişini elektrik prizinden ayırın.

- Elektrikli alet kullanılmayacağı zaman, bakım öncesi ve örneğin testere bıçağı, matkap, freze gibi takımların değiştirilmesi sırasında.

1. Kontrolsüz bir şekilde devreye girmesini önleyin.

- Elektrik fişinin elektrik prizine takılması sırasında şalterin kapalı durumda olduğundan emin olun.

1. Açık alandaki çalışmalar için uzatma kablosu kullanın.

- Açık alanlardaki çalışmalarda, sadece bunun için onaylı ve uygun işaretli uzatma kabloları kullanın.

- Kablo tamburunu, sadece üzerindeki kablo boşaltılmış durumdayken kullanın.

1. Daima dikkatli olun.

- Ne yaptığınıza dikkat edin. Çalışmalara sağduyu ile gidin. Konsantre olamadığınız sürece elektrikli aleti kullanmayın.

1. Elektrikli aleti olası hasarlara yönelik kontrol edin

- Elektrikli alet kullanılmaya devam edilmeden önce, koruma tertibatları veya hafif hasarlı parçalar kusursuz ve talimatlara uygun çalışma şekline yönelik muayene ve kontrol edilmelidir.

- Hareketli parçaların kusursuz işlediğini ve sıkışmadığını ya da parçaların hasarlı olup olmadığını kontrol edin. Elektrikli aletin kusursuz işletiminin sağlanması için tüm parçalar doğru takılı ve tüm koşullar yerine getiriliyor olmalıdır.

- Hasarlı koruma tertibatları ve parçalar, kullanım kılavuzunda farklı bir bilgi verilmediği sürece yetkili uzman atölye tarafından onarılmalıdır veya değiştirilmelidir.

- Hasarlı şalterler müşteri hizmetleri atölyesi tarafından değiştirilmelidir.

- Hatalı veya hasarlı bağlantı kabloları kullanmayın.

- Şalterin açılıp kapatılamadığı elektrikli aletleri kullanmayın.

1. Elektrikli aletinizin bir elektrik uzmanı tarafından onarılmasını sağlayın

- Bu elektrikli alet geçerli güvenlik kurallarına uygundur. Onarımlar, sadece orijinal yedek parçalar kullanılarak sadece bir uzman elektrikçi tarafından yapılabilir, aksi halde kullanıcı için kazalar meydana gelebilir.

1. Dikkat!

- Kendi güvenliğiniz için sadece kullanım kılavuzunda belirtilmiş veya üreticisi tarafından önerilmiş veya belirtilmiş aksesuarlar ve ek cihazlar kullanın. Kullanım talimatı veya katalog içerisinde önerilen aletler ve aksesuarlardan farklı alet ve aksesuar kullanımı, sizin için yaralanma tehlikesi teşkil edebilir.

1. Gürültü

- Kompresör ile yapılan işlemlerde koruyucu ulaklık kullanın.

1. Bağlantı hattının değiştirilmesi

- Bağlantı hattı hasar görürse, tehlikelerin önlenmesi için üretici veya elektrik uzmanı tarafından değiştirilmelidir. Elektrik çarpması nedeniyle tehlike.

1. Lastiklerin doldurulması

- Dolumdan hemen sonra lastik basıncını uygun bir manometre ile örn. bir benzin istasyonunda kontrol edin.

1. İnşaat işletiminde yolda sürülebilir kompresörler

- Tüm hortum ve vanaların, kompresör için izin verilen en yüksek çalışma basıncı için uygun olmasına dikkat edin.

1. Kurulum yeri

- Kompresörü sadece düz yüzeyde kurun.

1. 7 bar değerini geçen basınçlarda, besleme hortumlarının örn. çelik halat gibi bir güvenlik kablosu ile donatılması önerilir.
2. Bükülme noktalarının oluşmasını önlemek için esnek hortum bağlantıları kullanarak hat sistemine aşırı yüklenilmesini önleyin.
3. Sadece 30 mA'lik ya da daha az devreye girme akımına sahip bir hatalı akım koruma şalteri kullanın. Kaçak akım rölesi kullanılması elektrik çarpma riskini azaltır.

⚠️ UYARI! Bu elektrikli alet, çalışması sırasında elektromanyetik alan oluşturuyor. Bu elektromanyetik alan, belirli durumlarda aktif veya pasif tıbbi implantları olumsuz etkileyebilir. Ciddi ve ölümcül yaralanma tehlikesini azaltmak amacıyla, tıbbi implant taşıyan kişilerin, elektrikli aleti kullanmadan önce doktora veya tıbbi implant üreticisine danışmalarını öneriyoruz.

6. Teknik veriler

Şebeke bağlantısı 230-240V~ 50Hz

Motor gücü 230V AC 120 W
Motor gücü 12V DC 100 W
Çalışma modu S3 25%
Kompresör devir sayısı 2800 min	-1
İşletim basıncı	8 bar
Teorik emme gücü	yakl. 24 l/dak
1 bar'da etkin dağıtım oranı	yakl. 18 l/dak
Koruma türü	IP30
Koruma sınıfı	II
Ürünağırlığı	1,7 kg
Uzun şebeke kablosu 230 V 2,0 m
Kablosu tutucusu uzunluğu12V	4,0 m
Hortum uzunluğu	0,6 m

Teknik değişiklik yapma hakkı saklıdır!

*S3 %25 = Çalışma modu S3 (periyodik kesintili çalışma). İşletim bir nominal yükten ve duruş süresinden oluşmaktadır. Çalıştırma süresi 10 dakikadır, göreceli devreye alma süresi, çalışma süresinin %25'idir.

Gürültü emisyon değerleri EN ISO 62841 standardına uygun bir şekilde tespit edilmiştir.

Bir koruyucu kulaklık kullanın.

Gürültü etkisi işitme kaybına neden olabilir.

Karakteristik ses değerleri

△ Uyarı: Gürültü, sağlığınızı son derece olumsuz etkileyebilir. Makine gürültüsü 85 dB'i aşarsa, lütfen uygun bir koruyucu kulaklık kullanın.

Ses gücü seviyesi LwA	93 dB
Ses basıncı seviyesi LpA	78,47 dB
Belirsizlik KwA/pA	1,9 dB

7. Diğer riskler

Kullanım kılavuzunda belirtilen bakım ve güvenlik uyarılarına uyun. Çalışırken her zaman dikkatli olun ve üçüncü şahısların çalışma alanına güvenli mesafede olmasına dikkat edin.

Ürün doğru kullanılsa bile, her zaman göz ardı edilemeyecek belirli bir artık risk vardır. Ürün türü ve tasarımından aşağıdaki potansiyel tehlikeler ortaya çıkabilir:

• Ürünün istemeden işletme alınması.
• Öngörülen koruyucu kulaklığın kullanılmaması durumunda işitme hasarı.
• Kir partikülleri, toz vs. koruyucu gözlük kullanılmasına rağmen gözünüze ya da yüzünüze bulaşabilir.
• Uçuşan partiküllerin solunması.

8. Ambalajdan çıkarma

⚠ DİKKAT!

Ürün ve ambalaj malzemeleri, çocuklar için uygun değildir! Çocuklar; plastik torbalar, folyolar ve küçük parçalar ile oynamamalıdır! Yutma ve boğulma tehlikesi söz konusudur!

• Ambalajı açın ve ürünü dikkatlice dışarı çıkarın.
• Ambalaj malzemesini, ambalaj ve taşıma emniyetlerini çıkarın (varsa).
• Teslimat kapsamının eksiksiz olduğunu kontrol edin.
• Ürün ve aksesuar parçalarında taşıma hasarı bulunmadığını kontrol edin.
• Ambalajı, mümkünse garanti süresinin sonuna kadar saklayın.

9. İşletime almadan önce

• Bağlantı öncesinde tip etiketi üzerindeki verilerin şebeke verileri ile aynı olduğundan emin olun.
• Ürünü taşıma hasarlarına dair kontrol edin. Olası hasarları, kompresörün eden taşıma şirketine derhal bildirin.
• Ürünü tüketicinin yakınına koyun.
• Uzun hava kanalları ve uzun besleme kabloları (uzatma kablosu) kullanmayın.
• Emme havasının kuru ve tozsuz olmasına dikkat edin.
• Ürünü nemli veya ıslak alanlara koymayın.
• Ürün sadece uygun odalarda çalıştırılabilir (iyi havalandırılmış, ortam sıcaklığı +5 °C ila 40 °C). Odada toz, asit, buhar, patlayıcı ve yanıcı gazlar bulunmamalıdır.
• Ürün kuru odalarda kullanım için uygundur. Püskürtme suyu ile çalışılan alanlarda kullanımı yasaktır.
• Ürün açık havadaki kuru ortam koşullarında çok kısa bir süre işletilebilir.
• Ürün her zaman kuru olmalı ve çalışma sonrasında açık havada kalmamalıdır.

10. Testerenin kurulumu ve kullanımı

⚠ DİKKAT!

İşletime almadan önce ürünü mutlaka komple monte edin!

• Şişirilecek nesneler için üreticinin spesifikasyonlarına ve güvenlik talimatlarına uyun.
• Kapatmadan kısa bir süre önce, ekranda gösterilen basınç, hava hortumundaki aşırı basınç nedeniyle önceden seçilen basınçtan 0,05-0,2 bar daha yüksek olabilir.
• Ürün binek otomobil, motosiklet ve bisiklet lastiklerini, spor toplarını vb. şişirmek için uygundur.
• Yüksek basınç pompasının maksimum çalışma basıncı 10,3 bar'dır.

10.1 Şebeke bağlantısı / 12 V bağlantı (Res. 1)

• Kompresör emniyet tapalı şebeke kablosu (11) ile donatılmıştır. Bu emniyet tapası her 220-240 V\~ / 50 Hz arası ve 15 A ile emniyete alınmış olan her koruyucu temas prizine takılabilir.
• 12V DC güç kaynağı ile çalışırken, çakmak sigortası en az 15 A değerine sahip olmalıdır. Gerçek değer 15 A'den az ise sigorta eriyebilir. Bu konuda herhangi bir sorunuz veya şüpheniz varsa, lütfen araç üreticisine başvurun. Uygunsuz kullanım için hiçbir sorumluluk kabul edilemez.
• İşletime alma işleminden önce, şebeke geriliminin işletim gerilimi ve veri levhasındaki ürün gücü ile uyuştuğundan emin olun.
• Uzun besleme hatları, uzatma kabloları, kablo tamburları vs. gerilimin düşmesine neden olur ve motorun çalışmaya başlamasını engelleyebilir.
• +5°C altındaki düşük sıcaklıklarda, motorun çalışmaya başlaması zor olabilir.

10.2 Basınçlı hava işlevi kullanımı (Res. 1-4)

• Ürüne şebeke kablosu (230 V / 50 Hz alternatif akım) (11) üzerinden güç sağlamak için, şebeke kablosunu (230 V / 50 Hz alternatif akım) (11) uygun şekilde takılmış bir prize bağlayın.
• Ürüne bağlantı kablosu (12 V DC) (12) üzerinden güç sağlamak için, kabloyu 12 V DC güç kaynağına (çakmak) bağlayın.
• İstenilen basıncı ayarlamadan önce, açma/kapama tuşunun (7) "O" konumunda olduğundan emin olun.
• Basınçlı hava hortumunu (14) tamamen çözün.
• Kol valfinin (14a) kolunu açın ve basınçlı hava hortumunu şişirmek istediğiniz nesneye bağlayın. Gerekirse, saklama bölmesindeki adaptörlerden birini kullanın (15) (bkz. 10.4).
• Ürünü uygun bir güç kaynağına bağlayın.
• (PSI, BAR, kPa) (4) tuşunu kullanarak PSI (psi), BAR (bar) ve KPA (kPa) birimleri arasında seçim yapabilirsiniz. Seçilen birim ekranda gösterilir.
• Şimdi "-" tuşunu (3) ve "+" tuşunu (5) kullanarak istediğiniz basıncı ayarlayabilirsiniz.
• "-" tuşu (3) ile basıncı azaltabilir ve "+" tuşu (5) ile basıncı artırabilirsiniz.
• Seçim sırasında "-" tuşunu (3) veya "+" tuşunu (5) basılı tutarsanız, basınç daha hızlı değişir.
• İstediğiniz basıncı seçtikten sonra, açma/kapama şalterini (7) "I" konumuna getirerek ürünü çalıştırın. Ürün duyulur bir şekilde çalışmaya ve pompalamaya başlar. Ürün, bağlı nesneyi ekranda önceden ayarlanan basınca kadar pompalar ve ardından otomatik olarak kapanır.
• Ürünü kapatmak için açma/kapama şalterini (7) "O" konumuna getirin.

10.3 Adaptör setinin kullanımı (Res. 5-8)

⚠ Dikkat! Adaptörü değiştirmek için ürünü kapatın.

Adaptör seti aşağıdaki seçenekleri kullanımızı sağlar:

• Takılı kol valfi (14a) ile binek otomobil lastiklerini şişirin. Adaptör gerekmez! (Res. 5)
• Lastik valfleri için adaptör (9) bisiklet lastiklerini (Dunlop valfi, (Res. 6) şişirmenizi sağlar.
• Top iğnesi (10) topları şişirmeye yarar. (Res. 7)
• Konik adaptör (8) havuzları, şişme yatakları, botları veya benzeri yüzme aksesuarlarını şişirmek için uygundur. (Res. 8).

Uyarı! Tavsiye edilen lastik basıncı için lastik üreticisinin ve araç üreticisinin talimatlarına uyun.

Uyarı! Bu ürün kalibre edilmemiştir! Kalibre edilmiş bir ölçüm değeri için, dolumdan sonra lastik basıncını uygun bir ölçüm cihazıyla, örneğin bir benzin istasyonunda kontrol edin.

11. Elektrik bağlantısı

Takılı elektro motor işletme hazır bir şekilde bağlıdır. Bağlantı ilgili VDE ve DIN kurallarına uygundur. Müşteri tarafından yapılan şebeke bağlantısı ya da kullanılan uzatma hattı bu talimatlara uygun olmalıdır.

Enjeksiyon ve püskürtme ek cihazları ile yapılan çalışmalarda ve açık havadaki geçici kullanım durumunda ürünü mutlaka 30 mA'lık ya da daha az bir devreye girme akımına sahip hatalı akım koruma şalteri üzerinden bağlanmalıdır.

Hasarlı elektrik bağlantı kablosu.

Elektrikli bağlantı kablolarında sıklıkla izolasyon hasarları oluşur.

Bunun olası nedenleri:

• Bağlantı kablolarının pencere veya kapılardan geçmesi nedeniyle oluşan baskılar,
• Bağlantı kablosunun doğru döşenmemesi veya sabitlenmemesi nedeniyle bükülmesi,
• Bağlantı kablosuna basılması nedeniyle oluşan kesilmeler,
• Duvar prizinden zorla çekme nedeniyle oluşan izolasyon hasarları,
• İzolasyonun eskimesine bağlı çatlaklar.

Bu gibi hasarlı elektrik bağlantı kabloları kullanılmamalıdır ve izolasyon hasarları nedeniyle ölüm tehlikesi söz konusudur.

Elektrik bağlantı kablolarında düzenli olarak hasar kontrolü yapın. Kontrol sırasında bağlantı kablosunun şebekeye bağlı olmamasına dikkat edin.

Elektrik bağlantı kabloları geçerli VDE ve DIN yönetmeliklerine uygun olmalıdır. Sadece H05VV-F kodlu bağlantı kabloları kullanın.

Bağlantı kablosunda tip kodu baskısının bulunması zorunludur.

Alternatif akımlı motor

• Şebeke gerilimi 220-240 V~ olmalıdır.
• 25m'ye kadar olan uzatma kabloları 1,5 milimetrekare kesitli olmalıdır.

Bağlantı türü Y

Şebeke bağlantısı hattının değiştirilmesi gereken durumda, güvenliği sağlamak için bunlar üretici veya temsilcisi tarafından gerçekleştirilmelidir.

Elektrik donanımındaki bağlantı ve onarım çalışmaları sadece bir elektrik uzmanı tarafından yapılabilir.

Sorularınızın olması durumunda lütfen aşağıdaki bilgileri verin:

• Motorun akım türü
• Ürün tip etiketindeki veriler • Motor tip etiketinin verileri

12. Temizlik, bakım ve depolama

⚠️ Dikkat!

Tüm temizlik ve bakım çalışmalarından önce elektrik fişini çekin! Elektrik çarpması nedeniyle yaralanma tehlikesi!

⚠️ Dikkat!

Ürün tamamen soğuyana kadar bekleyin! Yanma tehlikesi!

⚠️ Dikkat!

Tüm temizlik ve bakım çalışmalarından önce ürün basınçsız duruma getirilmelidir! Yaralanma tehlikesi!

12.1 Temizlik

• Ürünü tozdan ve kirden mümkün olduğu kadar temiz tutun. Ürünü temiz bir bezle silin ya da düşük basınç durumunda basınçlı hava ile üfleyin.
• Ürünü her kullanım sonrasında doğrudan temizlenmesini öneriyoruz.
• Ürünü düzenli olarak nemli bezle ve biraz yumuşak sabun ile temizleyin. Temizlik ya da çözelti maddesi kullanmayın; bunlar ürünün plastik parçalarına zarar verebilir. Ürünün içine su girmediğinden emin olun.
• Hortum ve püskürtme aletleri temizlenmeden önce kompresörden ayrılmalıdır. Kompresör, su, çözücüler v.b. ile temizlenmemelidir.

12.2 Depolama (Res. 3 + 4)

⚠ Dikkat! Elektrik fişini çekin. Kompresörü, yetkisiz kişiler tarafından çalıştırılmayacak bir yerde saklayın.

⚠️ Dikkat!

Kompresörü sadece kuru ve yetkisi olmayan kişilerin erişemeyeceği ortamda saklayın.

• Şebeke kablosu 230 V (11) sağ taraftaki tutucuda (6) saklanabilir.
• 12 V bağlantı kablosu (12) sol taraftaki tutucuya (1) yerleştirilebilir.
• Basınçlı hava hortumu (14) sol taraftaki saklama bölmesine (13) yerleştirilebilir.

- Lastik valfleri (9), konik adaptör (8) ve bilyalı iğne (10) için adaptörler saklama bölmesinde (15) saklanabilir. (Res. 4)

12.3 Taşıma (Res. 1)

Cihaz taşıma kulbundan (2) taşınabilir.

12.4 Servis bilgileri

Ürünün aşağıdaki parçalarının kullanıma veya doğal sürece bağlı olarak aşınmaya tabi olduğu veya aşağıdaki parçaların sarf malzemeleri olarak gerekli olduğu dikkate alınmalıdır.

Aşınma parçaları*: Kayış ve kavrama

* Teslimat kapsamında bulunması zorunlu değildir!

Yedek parçalar ve aksesuarları servis merkezimizden temin edebilirsiniz. Bunun için kapak sayfasındaki QR kodunu tarayın.

13. İmha ve yeniden değerlendirme

Ambalaj ile ilgili bilgiler

Ambalaj malzemeleri geri dönüştürülebilir özelliktedir. Lütfen ambalajları çevreye uygun bir şekilde tasfiye edin.

Elektrikli ve elektronik cihaz yasasına (ElektroG) ilişkin bilgiler

Elektrikli ve elektronik eski cihazlar evsel atıklara ait değildir, ayrı olarak toplanmalı veya tasfiye edilmelidir!

- Eski cihazda takılı olmayan eski batarya veya aküler, verilmeden önce tahrip edilmeden çıkarılmalıdır! Bunlar batarya yasasına göre tasfiye edilir.

- Elektrikli ve elektronik cihaz sahipleri veya kullanıcıları, bunları kullandıktan sonra yasal olarak iade etmekle yükümlüdür.

- Eski cihazdaki kişisel verilerinin tasfiye için silinmesinden son kullanıcı sorumludur!

- Üzerinde çarpı olan çöp kutusu sembolü, elektrikli ve elektronik cihazların ev çöpüne atılmayacağını işaret eder.

- Elektrikli ve elektronik eski cihazlar aşağıdaki yerlere ücretsiz olarak teslim edilebilir:

- Kamusal tasfiye veya toplama yerleri (örn. belediye şantiyeleri).

Satıcıların bunları gönüllü olarak geri almak veya sunmakla yükümlü olması koşuluyla, elektronik cihazlara yönelik satış noktaları (sabit ve çevrim içi).

Cihaz başına, kenar uzunluğu maksimum 25 santimetre olan yaklaşık üç eski elektronik cihazı, öncesinde yeni bir cihaz satın almadan veya bölgenizdeki başka bir yetkili toplama yerine götürmeden üreticiye ücretsiz olarak teslim edebilirsiniz.

Üreticinin ve satıcının diğer ek iade alma koşullarını ilgili müşteri hizmetlerinden öğrenebilirsiniz.

Üretici tarafından özel bir eve yeni bir elektronik cihazın teslim edilmesi durumunda, son kullanıcının talebi üzerine eski elektronik cihazın ücretsiz olarak teslim alınmasını sağlayabilir. Bu konu ile ilgili üreticinin müşteri hizmetleri ile iletişime geçin.

Bu beyanlar sadece Avrupa Birliği ülkelerinde kurulu olan ve satılan ve 2012/19/AB Avrupa Yönetmeliğine tabi olan cihazlar için geçerlidir. Avrupa Birliği dışındaki ülkelerde, elektronik ve elektrikli eski cihazların tasfiye işlemi için farklı düzenlemeler geçerli olabilir.

14. Arıza giderme

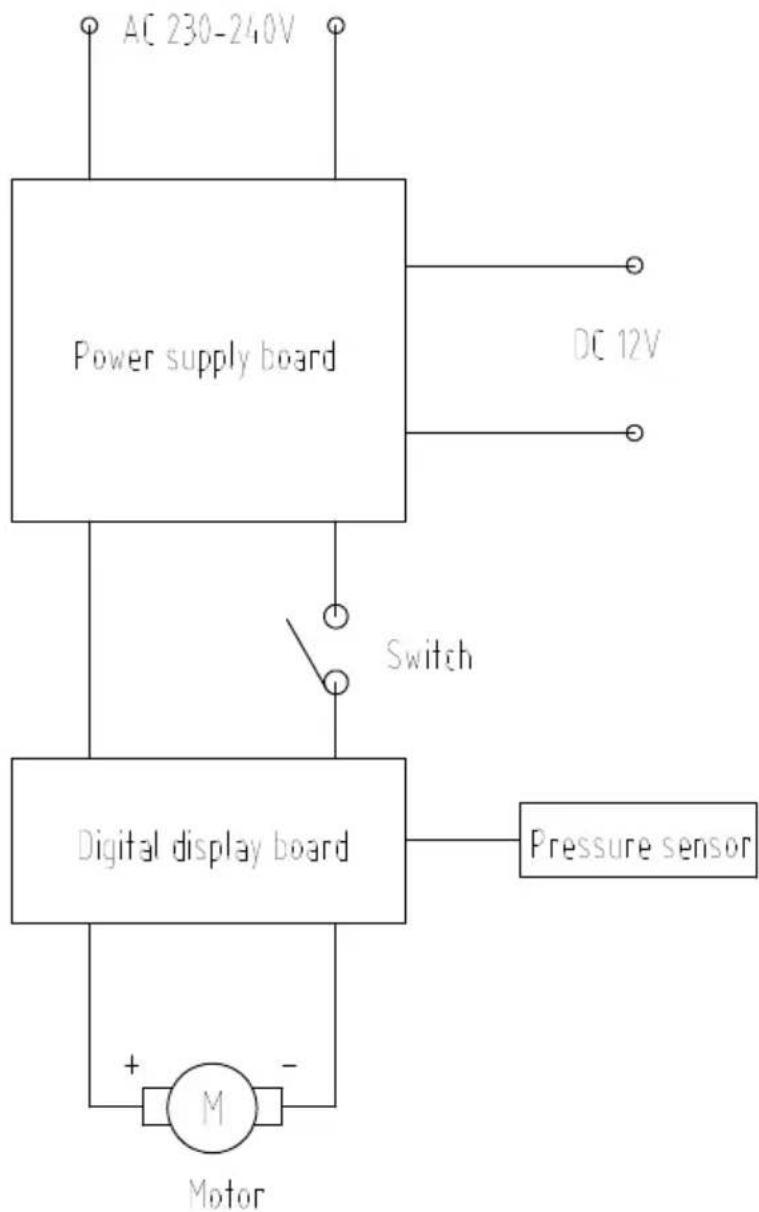

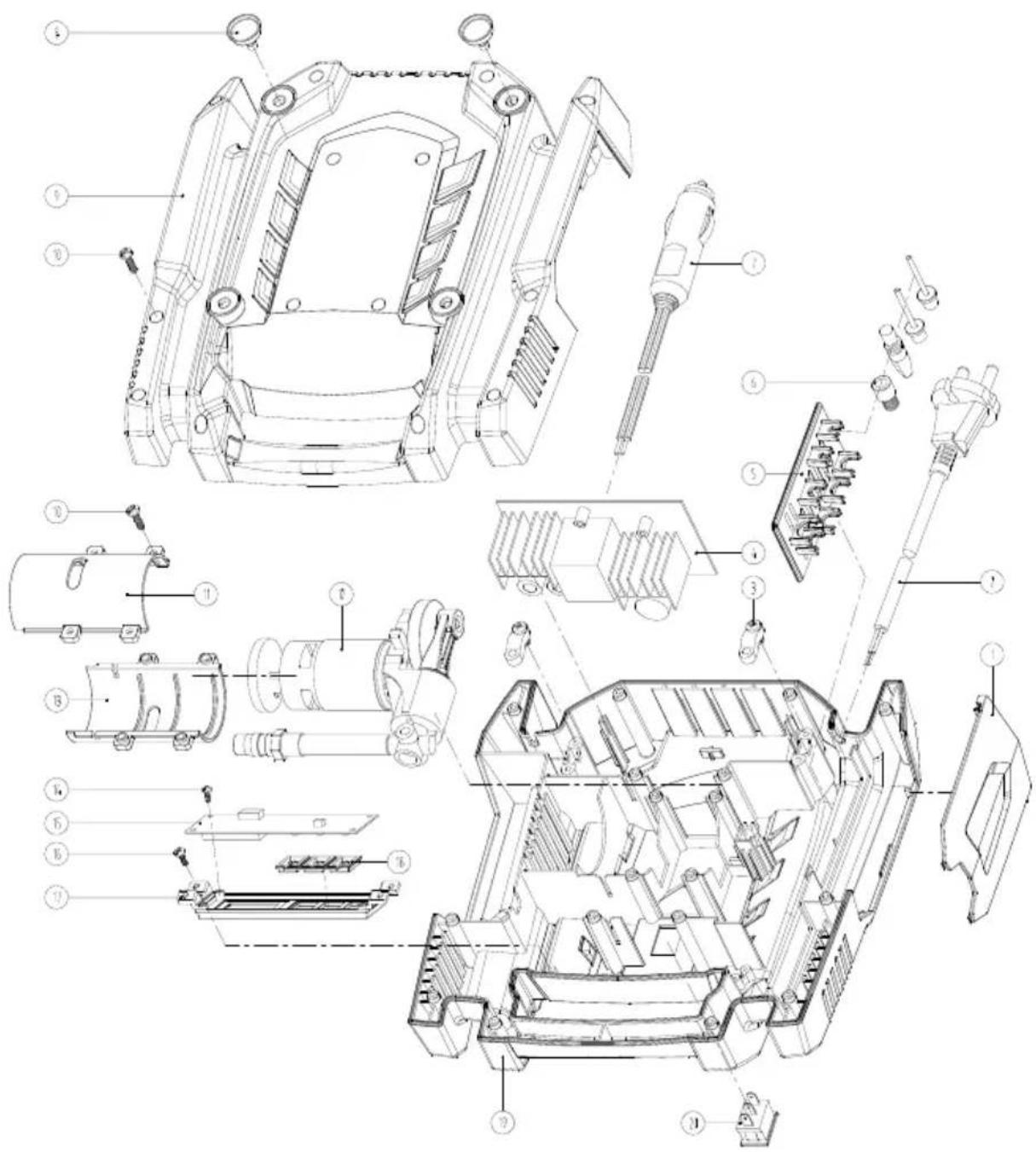

Arıza Olası sebep Yardım
Kompresör çalışmıyor.	Şebeke gerilimi yok.	Kablo, elektrik fişi, sigorta ve prizi kontrol edin.
	Şebeke gerilimi düşük.	Çok uzun uzatma kabloları kullanmayın. Yeterli enine kesitli uzatma kablosu kullanın.
	Dış ortam sıcaklığı düşük.	+5°C değerinin altındaki dış ortam sıcaklığında çalıştırmayın.
	Motor aşırı ısındı.	Motoru soğumaya bırakın, gerekirse aşırı ısınma nedenini giderin.
Kompresör çalışıyor, ancak basınç yok.	Çekvalf sızdırıyor. Çekvalfi değiştirin.
	Contalar bozuk.	Contaları kontrol edin, bozuk contaları yetkili serviste değiştirtin.
Kompresör çalışıyor, basınç ekranda gösteriliyor ancak takımlar çalışmıyor.	Hortum bağlantısında sızıntı var.	Basınçlı hava hortumu ve aletleri kontrol edin, gerekirse değiştirin.

Apaçık kusurlar, malların alınmasından 8 gün içinde bildirilmelidir; aksi takdirde alıcı bu kusurlar için tüm taleplerini kaybeder. Teslim tarihinden itibaren zımni garanti süresine uygun olarak, makinelerde malzeme veya işçilik hatalarını ücretsiz olarak gidereceğimizi garanti ederiz. Bu süre içinde her bir parçayı, ücretsiz ve yararsız olmaksızın, takmadan önce tespit edilebilir şekilde değiştiririz. Tedarikçilere karşı garanti talepleri hakkımızı saklı tutarız; bu parçalar için yalnızca garanti veririz. Alıcıya yeni parçaların yerleştirilmesi için maliyetler aittir. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.
