MANUAL DE UTILIZARE HC51V SCHEPPACH

Compresor Traducere din manualul de exploatare original

Explicația simbolurilor de pe produs Utilizarea simbolurilor din acest manual trebuie să vă atragă atenţia asupra posibilelor riscuri. Simbolurile de securitate şi declaraţiile, care le însoţesc, trebuie înţelese exact. Avertizările în sine nu îndepărtează riscurile şi nu pot înlocui măsurile corecte pentru prevenirea accidentelor. Avertizare - Pentru reducerea riscului de vătămare, citiţi manualul de utilizare. Purtați căști antifonice. Inuenţa zgomotului poate provoca pierderea auzului. Purtaţi o mască anti-praf. La prelucrarea lemnului şi a altor materiale se poate produce praf nociv pentru sănătate. Nu este permisă prelucrarea materialului care conţine azbest! Purtaţi ochelari de protecţie. Scânteile sau fragmentele libere, aşchiile şi prafurile produse în timpul lucrului pot duce la pierderea vederii. Avertizare cu privire la suprafeţele erbinţi. Avertizare privind tensiunea electrică! Avertizare! Compresorul poate porni fără avertizare. Nu expuneţi maşina la ploaie. Staţionarea, depozitarea şi exploatarea aparatului sunt permise numai în condiţii de mediu uscate.

Indicarea nivelului puterii acustice în dB Produsul este conform cu directivele europene aplicabile. m Atenţie! În aceste instrucțiuni de operare am marcat pasajele care se referă la securitatea dumneavoastră cu acest simbol m. Produsul este conform cu directivele sârbe în vigoare.www.scheppach.com

8. Înainte de punerea în funcțiune ......................................................................... 290

11. Curăţarea, întreţinerea curentă,

depozitarea și comanda pentru piese de schimb ............................................. 291

12. Eliminarea ca deșeu și revaloricarea .............................................................. 293

În afară de indicaţiile privind securitatea cuprinse în acest manual de utilizare şi prevederile speciale ale ţării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea maşi- nilor de acest tip constructiv. Nu ne asumăm răspunderea pentru accidente sau pa- gube produse prin nerespectarea acestui manual și a indicațiilor de securitate.

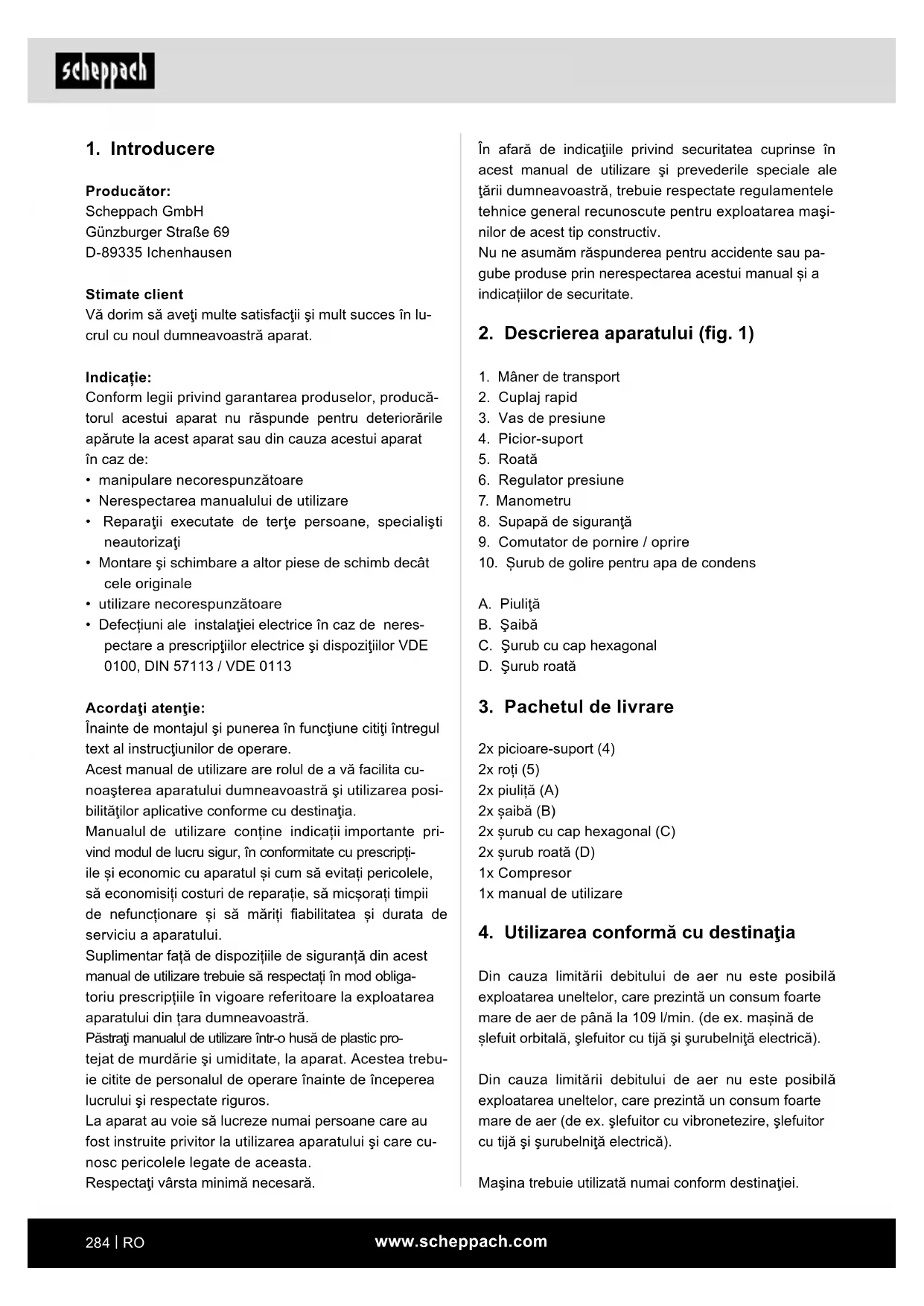

2. Descrierea aparatului (g. 1)

8. Supapă de siguranţă

9. Comutator de pornire / oprire

10. Șurub de golire pentru apa de condens

A. Piuliţă B. Şaibă C. Şurub cu cap hexagonal D. Şurub roată

3. Pachetul de livrare

2x picioare-suport (4) 2x roți (5) 2x piuliță (A) 2x șaibă (B) 2x șurub cu cap hexagonal (C) 2x șurub roată (D) 1x Compresor 1x manual de utilizare

4. Utilizarea conformă cu destinaţia

Din cauza limitării debitului de aer nu este posibilă exploatarea uneltelor, care prezintă un consum foarte mare de aer de până la 109 l/min. (de ex. mașină de șlefuit orbitală, şlefuitor cu tijă şi şurubelniţă electrică). Din cauza limitării debitului de aer nu este posibilă exploatarea uneltelor, care prezintă un consum foarte mare de aer (de ex. şlefuitor cu vibronetezire, şlefuitor cu tijă şi şurubelniţă electrică). Maşina trebuie utilizată numai conform destinaţiei.

Producător: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Stimate client Vă dorim să aveţi multe satisfacţii şi mult succes în lu- crul cu noul dumneavoastră aparat. Indicație: Conform legii privind garantarea produselor, producă- torul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• manipulare necorespunzătoare

• Nerespectarea manualului de utilizare

• Reparaţii executate de terţe persoane, specialişti neautorizaţi

• Montare şi schimbare a altor piese de schimb decât cele originale

• utilizare necorespunzătoare

• Defecțiuni ale instalaţiei electrice în caz de neres- pectare a prescripţiilor electrice şi dispoziţiilor VDE 0100, DIN 57113 / VDE 0113 Acordaţi atenţie: Înainte de montajul şi punerea în funcţiune citiţi întregul text al instrucţiunilor de operare. Acest manual de utilizare are rolul de a vă facilita cu- noaşterea aparatului dumneavoastră şi utilizarea posi- bilităţilor aplicative conforme cu destinaţia. Manualul de utilizare conține indicații importante pri- vind modul de lucru sigur, în conformitate cu prescripți- ile și economic cu aparatul și cum să evitați pericolele, să economisiți costuri de reparație, să micșorați timpii de nefuncționare și să măriți abilitatea și durata de serviciu a aparatului. Suplimentar față de dispozițiile de siguranță din acest manual de utilizare trebuie să respectați în mod obliga- toriu prescripțiile în vigoare referitoare la exploatarea aparatului din țara dumneavoastră. Păstraţi manualul de utilizare într-o husă de plastic pro- tejat de murdărie şi umiditate, la aparat. Acestea trebu- ie citite de personalul de operare înainte de începerea lucrului şi respectate riguros. La aparat au voie să lucreze numai persoane care au fost instruite privitor la utilizarea aparatului şi care cu- nosc pericolele legate de aceasta. Respectaţi vârsta minimă necesară.www.scheppach.com

Nu utilizaţi nicio şă a adaptorului împreună cu sculele electrice cu pământare de protecţie. Fişele nemodicate şi prizele potrivite diminuează riscul unui electroşoc. b. Evitaţi contactul corporal cu suprafeţele împă- mântate cum ar ţevile, sistemele de încălzi- re, plitele şi frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat. c. Menţineţi sculele electrice la distanţă de ploa- ie sau umezeală. Pătrunderea apei într-o sculă electrică creşte riscul de electrocutare. d. Nu folosiţi în alte scopuri cablul de racordare pentru a purta, acroşa scula electrică sau pentru a scoate şa din priză. Ţineţi cablul de racordare la depărtare de căldură, ulei, muchii ascuţite sau piese mobile. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare. e. Dacă lucraţi cu o sculă electrică în aer liber, utilizaţi numai cablul de prelungire care este adecvat şi pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exteri- oară diminuează riscul de electrocutare. În aer li- ber utilizaţi numai cablul prelungitor avizat în acest scop şi marcat corespunzător. Utilizaţi tamburul de cablu numai în stare derulată. f. Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate evitată, utilizaţi un comu- tator de protecţie pentru curenţi vagabonzi cu un curent de declanșare de 30 mA sau mai mic. Utilizarea unui comutator de protecţie pentru cu- renţi vagabonzi diminuează riscul de electrocutare.

3. Securitatea persoanelor

a. Fiţi atenţi la ceea ce faceţi şi lucraţi raţional cu o sculă electrică. Nu utilizaţi scula elec- trică dacă sunteţi obosit sau sub inuenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie la utilizarea sculei electri- ce poate provoca cele mai serioase vătămări. b. Purtaţi întotdeauna echipament personal de protecţie şi ochelari de protecţie. Purtarea de echipamentul personal de protecţie precum mas- ca contra prafului, încălţămintea de siguranţă re- zistentă la alunecare, casca de protecţie sau căş- tile antifonice, în funcţie de tipul şi utilizarea sculei electrice diminuează riscul de vătămări. c. Evitaţi o punere în funcţiune involuntară. Asigu- raţi-vă că scula electrică este oprită înainte de c o n e c t a r e a l a a l i m e n t a r e a c u c u r e n t ş i / s a u l a a c u - mulator, preluarea sau transportarea acesteia. Orice altă utilizare este considerată neconformă cu destinaţia. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utili- zatorul/operatorul și nu producătorul. Aparatul poate exploatat numai de persoane care au împlinit 16 ani. În ceea ce privește utilizarea de către o persoană tânără, excepția este utilizarea din timpul instruirii profesionale, pentru dobândirea abilităților necesare, sub supravegherea unei persoane instruite. Vă rugăm să aveţi în vedere că aparatele noastre nu au fost construite având ca destinaţie utilizarea profe- sională sau industrială. Nu preluăm garanţia dacă apa- ratul este utilizat în regim profesional sau industrial, precum şi la activităţi la fel de solicitante.

5. Indicaţii generale de securitate

Scule electrice m AVERTIZARE Citiţi toate indicaţiile de securita- te, instrucţiunile, ilustraţiile şi datele tehnice, cu care este prevăzută această sculă electrică. Decienţele la respectarea următoarelor instrucţiuni pot provoca electrocutarea, incendiul şi/sau vătămări grele. Păstraţi toate indicaţiile de securitate şi instrucţiu- nile pentru utilizarea viitoare. Noţiunea „sculă electrică“, utilizată în indicaţiile de se- curitate, face referire la sculele electrice acţionate prin reţea (cu cablu de reţea) sau la sculele electrice acţio- nate prin acumulatori (fără cablu de reţea).

1. Securitatea postului de lucru

a. Menţineţi locul de muncă curat şi bine ilumi- nat. Dezordinea şi zonele de lucru neluminate pot cauza accidente. b. Nu lucraţi cu scula electrică în medii cu peri- col de explozie în care se găsesc lichide, gaze sau pulberi inamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii. c. Ţineţi la distanţă copiii şi alte persoane în tim- pul utilizării sculei electrice. În cazul devierii pu- teţi pierde controlul asupra sculei electrice.

2. Securitatea electrică

a. Fişa de conectare a sculei electrice tre- buie să se potrivească în priză. Fişa nu trebuie în niciun caz modicată.www.scheppach.com

Nu permiteţi utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucţiuni. Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate. Sculele electri- ce nefolosite trebuie să e depozitate într-un loc uscat, la înălţime sau într-un loc închis, în afara razei de acţiune a copiilor. e. Întreţineţi sculele electrice şi unealta de lucru cu atenţie. Controlaţi dacă componentele mo- bile funcţionează ireproşabil şi dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcţionarea sculei electrice este afectată. Dispuneţi repararea pieselor deteriorate înain- te de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreţinute. f. Menţineţi sculele de tăiere ascuţite şi curate. Sculele de tăiere îngrijite cu atenţie şi având mu- chii de tăiere ascuţite se înţepenesc mai puţin şi sunt uşor de dirijat. g. Utilizaţi scula electrică, accesoriile, sculele de lucru etc. corespunzător acestor instruc- ţiuni. Totodată luaţi în considerare condiţiile de lucru şi activitatea de executat. Utilizarea de scule electrice pentru alte aplicaţii decât cele pre- văzute poate să conducă la situaţii periculoase. h. Păstraţi mânerele şi suprafeţele mânerului uscate, curate, fără urme de ulei şi unsoare. Mânerele şi suprafeţele mânerului alunecoase nu permit o operare sigură şi controlul sculei electrice în situaţii neprevăzute.

a. Dispuneţi repararea sculei dumneavoastră electrice numai de către personal de speciali- tate calicat şi numai cu piese de schimb origi- nale. Astfel vă asiguraţi că este păstrată siguranţa sculei electrice. Indicații de securitate pentru compresoare m Atenție! La folosirea acestui compresor, se vor respecta ur- mătoarele măsuri principale de siguranţă şi protecţie împotriva electrocutării, vătămării corporale şi incen- diului. Citiți și respectați aceste indicații înainte de utilizarea aparatului. Dacă la cărarea sculei electrice aveţi degetul pe comutator sau dacă conectaţi scula electrică în poziţia pornit la alimentarea electrică, acest lucru poate cauza accidente. d. Înlăturaţi sculele electrice sau cheia pentru şuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se aă în partea rotativă a sculei electrice poate cauza vătămări. e. Evitaţi o poziţie anormală a corpului. Asigu- raţi-vă o poziţie stabilă şi menţineţi în perma- nenţă echilibrul. Astfel puteţi controla mai bine scula electrică în situaţii neaşteptate. f. Purtaţi îmbrăcăminte adecvată. Nu purtaţi îmbră- căminte largă sau bijuterii. Menţineţi la distanţă părul, îmbrăcămintea şi mănuşile de componen- tele mobile. Îmbrăcămintea largă, bijuteriile sau pă- rul lung pot prinse de piesele mobile. La efectuarea lucrărilor în aer liber, se recomandă a se purta mă- nuși de cauciuc și încălţăminte antiderapantă. Dacă aveţi păr lung, purtaţi o plasă pentru păr. g. Dacă pot montate dispozitive de aspirare şi de captare a prafului, asiguraţi-vă că acestea sunt conectate şi corect utilizate. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf. h. Nu vă bazaţi pe o falsă siguranţă şi nu încălcaţi regulamentele de siguranţă pentru scule elec- trice, chiar dacă sunteţi familiarizat cu scula electrică după multiple utilizări. Acționarea ne- glijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

4. Utilizarea şi întreţinerea sculelor electrice

a. Nu suprasolicitaţi scula electrică. Utilizaţi scula electrică adecvată pentru lucrul dum- neavoastră. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în domeniul de putere indicat. b. Nu utilizaţi scule electrice cu comutator de- fect. O sculă electrică care nu mai poate pornită sau oprită este periculoasă şi trebuie reparată. c. Scoateţi şa din priză şi/ sau îndepărtaţi un acumulator detaşabil înainte de a efectua se- tări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afa- ra zonei de lucru. Această măsură de precauţie previne pornirea involuntară a sculei electrice. d. Păstraţi sculele electrice neutiliza- te în afara razei de acţiune a copiilor.www.scheppach.com

7. Compresoare mobile în regim de șantier

- Fiți atenți ca toate furtunurile și armăturile sunt adecvate pentru presiunea de lucru maximă ad- misă a compresorului.

- Instalați compresorul pe o suprafață plană. - În cazul temperaturilor joase sub 0°C este interzi- să pornirea motorului. - Nu atingeți componentele erbinți ale compreso- rului. - Se recomandă ca furtunurile de alimentare să e dotate cu un cablu de siguranţă, de ex., un cablu de sârmă, în cazul presiunilor de peste 7 bar. - Evitaţi solicitările puternice pe sistemul de con- ducte prin utilizarea racordurilor exibile de fur- tun, pentru a evita puncte de îndoire. - Nu înclinați compresorul la mai mult de 30° din poziție verticală. Indicaţii de securitate suplimentare Nu exploatați compresorul în ploaie. La utilizarea împreună cu accesoriile de pulverizat (de ex. pistoale pentru pulverizare vopsea), în cadrul um- plerii dispozitivului de pulverizat, păstraţi distanţa faţă de aparat şi nu pulverizaţi în direcţia compresorului. Respectaţi manualele de exploatare corespunză- toare ale sculelor cu aer comprimat/ aparatelor ataşate frontal cu aer comprimat respective! Se vor respecta suplimentar următoarele indicaţii ge- nerale: Indicații de securitate pentru lucru cu aer compri- mat și pistoale pentru suare

• Acordaţi atenţie unei distanţe suciente faţă de produs, însă minim 2,50 m şi ţineţi la distanţă de compresor sculele cu aer comprimat/ capetele de aparate cu aer comprimat pe parcursul funcţionării.

• Pompa de condensare și conducte ating în funcți- onare temperaturi ridicate. Atingerile conduc la ar- suri.

• Aerul aspirat de compresor trebuie menținut liber de amestecuri care pot conduce la incendii sau explozii în pompa de condensare.

• Țineți strâns piesa cuplajului furtunului cu mâna la desfacerea cuplajului furtunului. Astfel evitați vătă- mările datorate furtunului care lovește rapid. Lucrul în siguranţă.

1. Îngrijiţi atent sculele dumneavoastră

- Menţineţi compresorul curat, pentru a lucra bine și sigur. - Urmați prevederile de întreținere curentă. - Vericaţi periodic conductorul de racord al sculei electrice şi solicitaţi înlocuirea acestuia de către un specialist autorizat, dacă a suferit deteriorări. - Controlaţi regulat cablurile prelungitoare şi înlocu- iţi-le când sunt deteriorate.

2. Trageţi şa din priză

- În caz de nefolosire a sculei electrice, înainte de întreţinerea curentă şi la schimbarea sculelor ca de ex. pânza de ferăstrău, burghie, freze.

3. Vericaţi dacă scula electrică prezintă eventu-

ale deteriorări - Înainte de utilizarea în continuare a sculei elec- trice, vericaţi riguros funcţionarea impecabilă şi conformă cu destinaţia a dispozitivelor de protec- ţie sau a componentelor uşor deteriorate. - Vericaţi dacă piesele mobile funcţionează im- pecabil, nu se blochează sau dacă există piese deteriorate. Toate piesele trebuie să e montate corect şi să îndeplinească toate condiţiile pentru a asigura funcţionarea impecabilă a sculei elec- trice. - Dispozitivele de protecţie şi piesele deteriorate trebuie să e reparate sau înlocuite corespunză- tor într-un atelier de specialitate autorizat, dacă în manualul de utilizare nu este indicat altceva. - Nu utilizaţi conductori de racord defectuoşi sau deterioraţi.

- Pentru propria dumneavoastră siguranță, utilizați numai accesoriile și aparatele suplimentare care sunt indicate în manualul de utilizare sau care sunt recomandate sau specicate de producător. Folosirea altor unelte de lucru sau accesorii decât cele recomandate în manualul de utilizare sau în catalog poate reprezenta un pericol de vătămare pentru dumneavoastră.

5. Schimbarea cablului de racordare

- Dacă cablul de racordare este deteriorat, aces- ta trebuie să e înlocuit de producător sau de un specialist electrician, pentru a evita pericolele. Pericol de electrocutare.

- Controlaţi presiunea în pneuri imediat după um- are printr-un manometru adecvat, de ex., de la o staţie de alimentare cu combustibil.www.scheppach.com

11. Nu stropiți contra vântului. În principiu la stropirea

cu substanțe pulverizate inamabile resp, pericu- loase, respectați prevederile poliției locale.

12. Nu prelucrați în combinație cu furtunul de presiune

din PVC niciun mediu ca spirt alb, alcool butilic și clorură de metilen. Aceste medii distrug furtunul de presiune.

13. Zona de lucru trebuie să e separată de compre-

sor , astfel încât acesta să nu poată intra direct în contact cu mediul de lucru. Exploatarea vaselor de presiune

• Cine exploatează un vas de presiune, trebuie să îl primească într-o stare corespunzătoare, să îl ex- ploateze regulamentar, să îl monitorizeze, să efectu- eze lucrările de mentenanță și întreținere necesare și să adopte măsuri de siguranță necesare conform circumstanțelor.

• Autoritățile de supraveghere pot dispune măsurile de supraveghere necesare în caz individual.

• Un vas de presiune nu trebuie să e exploatat, dacă prezintă deciente, prin care angajații sau terții sunt puși în pericol.

• Controlați vasul de presiune înaintea ecărei funcți- onări cu privire la rugină și deteriorări. Compresorul nu trebuie să e exploatat cu un vas de presiune deteriorat sau ruginit. Dacă constatați deteriorări, atunci vă rugăm să vă adresați către atelierul de servicii pentru clienți. Avertizare! Această sculă electrică generează pe parcursul func- ţionării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să inuenţeze negativ implanturile medicale active sau pasive. Pentru a micşora pericolul unor vătămări grave sau mortale, recomandăm per- soanelor cu implanturi medicale să consulte medicul şi producătorul implantului medical înainte de a folosi scula electrică. Păstraţi în siguranță indicaţiile de securitate. Riscuri reziduale Maşina este construită după standarde tehnice de ac- tualitate şi reguli tehnice de securitate recunoscute. Cu toate acestea, în timpul lucrului pot apărea riscuri re- ziduale.

• Pericol pentru sănătate datorită curentului în caz de utilizare a unor cabluri electrice de racord necores- punzătoare.

• Purtați ochelari de protecție la lucru cu pistoale pen- tru suare. Corpurile străine şi piesele aruncate prin suare pot cauza uşor vătămări.

• În timpul lucrărilor cu pistolul cu aer comprimat purtaţi ochelari de protecţie şi mască de protecţie respiratorie. Pulberile sunt nocive pentru sănătate! Corpurile străine şi piesele aruncate prin suare pot cauza uşor vătămări.

• Cu pistolul pentru suare nu suați asupra persoa- nelor și nu curățați îmbrăcămintea de pe corp. Peri- col de vătămare! Indicaţii de securitate la utilizarea aparatelor ata- şate frontal de stropit şi pulverizat (de ex. aparate de stropit cu vopsea):

1. La umplere, ţineţi la distanţă de compresor apara-

tul ataşat frontal de pulverizat, astfel încât lichidul să nu intre în contact compresorul.

2. Nu pulverizaţi niciodată cu aparate ataşate frontal

de pulverizat (de ex. aparate de stropit cu vopsea) în direcţia compresorului. Umiditatea poate provo- ca pericole de natură electrică!

3. Nu prelucrați vopseluri sau diluanți cu un punct de

aprindere mai mic de 55° C. Pericol de explozie!

4. Nu încălziți vopselurile și diluanții. Pericol de ex-

5. Dacă se prelucrează lichide dăunătoare pentru

sănătate, sunt necesare aparate de ltrare pentru protecție (măști de față). Respectați și indicațiile producătorului acestor substanţe cu privire la mă- surile de protecție.

6. Indicațiile atașate pe ambalajele materialelor pre-

lucrate și marcajelor regulamentului privind sub- stanțele periculoase trebuie respectate. Dacă este cazul trebuie luate măsuri de protecţie suplimenta- re, în special trebuie să se poarte îmbrăcăminte și măști adecvate.

7. În timpul procesului de stropire precum și în spațiul

de lucru nu este permis fumatul. Pericol de explo- zie! Și vaporii de vopsea sunt ușor inamabili.

8. Șemineurile, lumina deschisă sau mașinile care

generează scântei nu trebuie să e prezente resp. să e exploatate.

9. Nu se vor păstra și consuma alimente și băuturi în

spațiul de lucru. Vaporii de vopsea sunt dăunători pentru sănătate.

10. Spațiul de lucru trebuie să e mai mare de 30 m³

și trebuie să e asigurat sucient schimb de aer la stropire și uscare.www.scheppach.com

Valorile caracteristice de zgomot Valorile emisiei sonore au fost determinate corespunzător EN ISO 3744:1995. Nivelul puterii acustice L

97 dB Nivelul presiunii acustice L

82,39 dB Incertitudine K WA/pA 0,26 / 3 dB Caracteristică vibrații: Vibraţie ah: > 2,5 m/s² Purtați căști antifonice. - Valoarea totală pentru vibraţii şi valorile indicate ale emisiilor de zgomot trebuie să fost măsurate conform unui procedeu de vericare standardizat şi pot utili- zate pentru compararea unei scule electrice cu alta. - Valoarea totală indicată pentru vibraţii şi valorile in- dicate ale emisiilor de zgomot pot , de asemenea, utilizate pentru o evaluare preliminară a sarcinii. O indicație de avertizare: - Emisiile de zgomot şi vibraţii pot diferi de valorile in- dicate în timpul utilizării efective a sculei electrice, în funcţie de tipul şi modul în care scula electrică este utilizată, în special, ce tip de piesă de lucru este prelucrată. - Este necesară stabilirea măsurilor de securitate su- plimentare pentru protecţia operatorului, care se ba- zează pe o estimare a sarcinii produsă prin vibraţii pe parcursul folosirii efective (în acest caz se vor lua în considerare toate componentele ciclului de ex- ploatare, spre exemplu timpii în care scula electrică este deconectată şi cei în care este conectată, dar funcţionează fără sarcină).

• Deschideţi ambalajul şi scoateţi cu precauţie apa- ratul.

• Înlăturaţi materialul de ambalat, precum şi siguran- ţele de ambalare şi de transport (dacă există).

• Vericaţi dacă pachetul de livrare este complet.

• Vericaţi dacă aparatul şi accesoriile prezintă dete- riorări de la transport. În caz de reclamaţii trebuie contactată imediat rma de transport. Reclamaţiile ulterioare nu sunt admise.

• Dacă este posibil, păstrați ambalajul până la expira- rea perioadei de garanție.

• Înainte de utilizare, familiarizaţi-vă cu aparatul prin intermediul manualului de utilizare.

• În cazul accesoriilor, precum și a pieselor de uzu- ră și de schimb, utilizați numai piese originale.

• În plus, există riscuri reziduale care nu sunt eviden- te, chiar dacă se întreprind toate măsurile preven- tive.

• Riscurile reziduale pot minimizate dacă „indicaţiile de securitate” şi „utilizarea conformă cu destinaţia”, precum şi manualul de utilizare sunt respectate în totalitate.

• Evitaţi punerea în funcţiune accidentală a maşinii: la introducerea şei în priză este interzisă apăsarea butonului de funcţionare. Utilizaţi unealta care este recomandată în acest manual de utilizare. Astfel veți obține performanțe optime a mașinii dumneavoas- tră.

• Când maşina este în funcţiune, ţineţi mâinile la dis- tanţă de zona de lucru.

Racordul la reţeaua electrică 230 V~ 50Hz Puterea motorului 1500 W Regim de funcţionare S3 25%* Turaţia compresorului 17500 min

Volumul vasului de presiune aprox. 50 l Presiune de funcționare max. 10 bar Valoare teoretică Putere de aspirare aprox. 220 l/min Valoare teoretică Putere debitată aprox. 109 l/min Tip de protecție IP 30 Greutatea aparatului 23,8 kg Înălțime max. de instalare (peste nivelul mării) 1000 m Ne rezervăm dreptul asupra modicărilor tehnice! *S3 15% = funcționare periodică intermitentă cu un ci- clu de funcționare de 15% (1,5 minute în raport cu 10 minute) Zgomot și vibrație m Avertizare: Zgomotul poate avea efecte agravante asupra sănătăţii dumneavoastră. Dacă zgomotul ma- șinii depășește 85 dB, vă rugăm să purtați căști anti- fonice adecvate.www.scheppach.com

• Montați piciorul-suport atașat (4) cu 2 șuruburi cu cap hexagonal (C), cele 2 șaibe (B) și cele 2 piulițe cu anșă (A), conform reprezentării din imaginea 4.

9.3 Racordul la reţeaua electrică

• Compresorul este echipat cu un cablu de conectare la rețea cu ștecher cu contact de protecție. Acesta poate conectat la orice priză cu contact de protec- ție de 230 V~ / 50 Hz cu o siguranță de 16 A.

• Aveţi în vedere înainte de punerea în funcţiune, ca tensiunea de rețea să coincidă cu tensiunea de lu- cru şi cu puterea maşinii pe plăcuţa cu date.

• Cablurile de alimentare lungi precum și prelungirile, tamburul de cablu etc. cauzează cădere de tensiune și pot împiedica pornirea motorului.

• În cazul temperaturilor joase sub +5°C este periclita- tă pornirea motorului prin rigiditate.

9.4 Comutator Pornire / Oprire (g. 2)

• Prin apăsarea comutatorului Pornire / Oprire (9) pe poziția I, compresorul este pornit.

• Pentru oprirea compresorului, comutatorul de Por- nire / Oprire (9) trebuie să e apăsat pe poziția 0.

9.5 Reglajul presiunii (g. 1)

• Cu manometrul (7), se așează presiunea existentă momentan în vasul de presiune (3).

• Cu regulatorul de presiune (6) poate reglată pre- siunea dorită.

• Presiunea de la cuplajul rapid (2) poate reglată de la 0 bari până la 10 bari.

9.6 Setare presostat

• Întrerupătorul presiunii este setat din fabrică. - Presiune de pornire aprox. 8 bar - Presiune de oprire aprox. 10 bar

9.7 Montarea furtunului de aer comprimat (nu

este inclus în pachetul de livrare)

• Apăsați furtunul de aer comprimat în una dintre cele două cuplaje rapide (2). Furtunul de aer comprimat înclichetează.

9.8 Demontarea furtunului de aer comprimat (nu

este inclus în pachetul de livrare)

• Apăsați inelul de cuplare la cuplajul rapid (2) către compresor. Furtunul de aer comprimat sare din cu- plajul rapid (2). Piesele de schimb se găsesc la reprezentantul co- mercial.

• În caz de comenzi, indicaţi numărul articolului, pre- cum şi tipul şi anul fabricaţiei aparatului. m AVERTIZARE! Aparatul şi materialul de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile şi piesele mici! Există pericol de înghiţire şi sufocare!

8. Înainte de punerea în funcțiune

• Asiguraţi-vă înainte de conectare că datele înscrise pe plăcuţa de fabricaţie coincid cu datele reţelei.

• Vericaţi dacă aparatul nu a suferit deteriorări de la transport. Raportați imediat eventuale daune com- paniei de transport, cu care a fost livrat compresorul.

• Instalarea compresorului trebuie să aibă loc în apro- pierea consumatorului.

• Conductele de aer lungi și conductele de alimentare (cablu prelungitor) trebuie să e evitate.

• Fiți atenți la aerul aspirat uscat și fără praf.

• Nu amplasați compresorul în spaţii umede sau ude.

• Compresorul trebuie să e exploatat numai în spa- ții adecvate (bine ventilate, temperatura ambiantă +5°C până la 40°C). În spațiu nu este permis să se ae niciun praf, acizi, vapori, gaze explozive sau in- amabile.

• Compresorul este adecvat pentru exploatarea în spații uscate. În zone, în care se lucrează cu apă pulverizată, nu este admisă exploatarea.

• Folosirea compresorului este permisă numai pentru scurt timp, în condiţii ambiante uscate, într-un spaţiu exterior.

• Compresorul trebuie să e menţinut în permanenţă uscat şi nu este permis ca el să rămână în aer liber după lucru.

9. Structura şi operarea

m Atenție! Înainte de punerea în funcţiune, trebuie să montaţi complet aparatul!

9.1 Montajul roților (g. 4)

• Introduceţi șurubul roții (D) prin oriciul din roată (5).

• Introduceţi șurubul roții (D) prin gaura din tija roții.

• Fixați roata (5) cu șurubul roții (D). După caz, utilizați o cheie xă (nu este inclusă în pachetul de livrare).

• Repetați pașii în cazul celeilalte roți (5).www.scheppach.com

Indicaţii de securitate pentru schimbarea cabluri- lor de racord la reţeaua electrică deteriorate sau defecte. Tipul racordului Y Dacă conducta de racord la reţeaua electrică a aces- tui aparat este deteriorată, pentru a evita pericolele aceasta trebuie înlocuită de către producător sau de către serviciul pentru clienţi al acestuia sau de către o persoană cu calicare identică. Motorul de curent alternativ

• Tensiunea de reţea trebuie să e 230 V~.

• Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secţiune de 1,5 milimetri pătraţi. Racordurile și reparațiile la echipamentul electric pot efectuate numai de către un electrician calicat. În cazul solicitărilor de informaţii vă rugăm să indi- caţi următoarele date:

• Tipul de curent al motorului

• Datele de pe plăcuţa de fabricaţie a maşinii

• Datele de pe plăcuța de fabricație a motorului

11. Curăţarea, întreţinerea curentă, de-

pozitarea și comanda pentru piese de schimb m Atenție! Înainte de efectuarea tuturor lucrărilor de curăţare şi de întreţinere curentă, scoateţi şa de reţea! Pericol de vătămare prin căderi de tensiune! m Atenție! Așteptați până când aparatul se răcește complet! Peri- col de provocare a arsurilor! m Atenție! Înaintea tuturor lucrărilor de curăţare şi întreţinere curentă aparatul trebuie depresurizat! Pericol de vă- tămare!

• Feriţi aparatul, cât de mult posibil, de praf sau mize- rie. Frecaţi aparatul cu o lavetă curată sau suaţi cu aer comprimat la presiune scăzută.

• Vă recomandăm să curăţaţi aparatul imediat după ecare utilizare.

• Curăţaţi regulat aparatul după ecare folosi- re cu o lavetă umedă şi puţin săpun de lubriere. m Atenție! Furtunul de aer comprimat este aruncat de la compre- sor, în funcție de presiunea existentă. Pentru a evita vătămările, în cadru demontării, țineți strâns furtunul de aer comprimat, imediat după cupla- jul rapid (2).

10. Branşamentul electric

Motorul electric instalat este racordat pregătit de func- ţionare. Racordul corespunde dispoziţiilor în vigoare ale asociaţiilor profesionale şi din normele DIN. Racor- dul la reţeaua electrică pus la dispoziţie de client, pre- cum şi cablul prelungitor utilizat, trebuie să corespundă acestor prescripţii. Atunci când se lucrează cu accesorii de pulverizare și stropire și pentru utilizarea temporară în aer liber, aparatul trebuie să e conectat printr-un întrerupător de curent rezidual cu un curent de declanșare de 30 mA sau mai puțin. Conductori de legătură electrici deterioraţi La conductorii de legătură electrici apar în mod frec- vent deteriorări ale izolaţiei. Cauzele pentru aceasta pot :

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uşi.

• Puncte de frângere, din cauza xării sau ghidării im- proprii a conductorului de legătură.

• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.

• Deteriorări ale izolaţiei cauzate de smulgerea din priza de perete.

• Fisuri cauzate de învechirea izolaţiei. Utilizarea conductorilor de legătură electrici care pre- zintă asemenea deteriorări nu este permisă, ei prezen- tând pericol de moarte din cauza deteriorării izolaţiei. Vericaţi regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveţi în vedere ca, la veri- care, conductorul de legătură să nu stea suspendat de reţeaua electrică. Conductorii de legătură electrici trebuie să corespun- dă dispoziţiilor în vigoare ale asociaţiilor profesionale şi din normele DIN. Utilizaţi numai conductori de legătură cu acelaşi identicator. Este prescris ca notaţia tipului să e imprimată pe ca- blul de conexiune.www.scheppach.com

Pentru ca supapa de siguranță (8) să funcționeze co- rect în caz de nevoie, aceasta trebuie acționată anual, la ecare 30 de ore de funcționare, de min. 3 ori. Pentru deschidere, rotiți piulița de evacuare (8.1) în sens antiorar, pentru a deschide evacuarea supapei de siguranță (8). Supapa de siguranță (8) evacuează acum aer în mod clar. Apoi strângeţi din nou ferm piuliţa de evacuare (8.1) în sens orar.

m Atenție! Scoateți șa de rețea, ventilați aparatul și toate sculele cu aer comprimat conectate. Așezați com- presorul astfel încât acesta să nu poată pus în funcțiune de persoane neautorizate. m Atenție! Păstraţi compresorul numai în mediu ambiant us- cat şi inaccesibil pentru persoane neautorizate. A nu se bascula, se va păstra numai în picioare!

11.4.1 Eliberarea suprapresiunii

Eliberați suprapresiunea din compresor, prin oprirea compresorului și consumarea aerului comprimat exis- tent în vasul de presiune (3), de ex. cu o sculă cu aer comprimat în mers în gol sau cu un pistol pentru su- are.

11.5 Transport (g. 1)

Compresorul poate transportat prin basculare de mâ- nerul de transport (1) pe roți (5).

11.6 Comandă pentru piese de schimb

La comanda pentru piese de schimb trebuie să e fă- cute următoarele precizări;

• Numărul de articol al aparatului

11.7 Informații cu privire la service

Trebuie menționat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept con- sumabile. Piese de uzură*: Cuplaj

• nu este inclus în mod obligatoriu în pachetul de li- vrare! Nu utilizaţi detergenţi sau solvenţi, aceştia ar putea ataca piesele din material plastic ale aparatului. Aveţi grijă să nu poată pătrundă apă în interiorul aparatului.

• Furtunul și uneltele de stropit trebuie să e sepa- rate înaintea curățării compresorului. Compresorul nu trebuie să e curățat cu apă, diluant sau similar.

11.2 Întreținerea curentă a vasului de presiune

(g. 3) m Atenție! Pentru durabilitatea continuă a vasului de presiune (3) trebuie scursă apa de condens după ecare funcționa- re prin deschiderea șurubului de golire (10). Eliberați mai întâi presiunea cazanului. Şurubul de golire (10) este deschis prin rotirea în sens antiorar (direcţie de vizualizare dinspre partea inferioa- ră a compresorului la şurub), astfel apa de condens se poate scurge din vasul de presiune (3). Pentru a putea scurge apa de condens complet din vasul de presiune (3), acesta trebuie înclinat ușor în lateral, astfel încât șurubul de golire (10) să reprezinte cel mai coborât punct. Închideţi apoi din nou şurubul de golire (10) (rotire în sens orar). Controlaţi vasul de presiune (3) înaintea e- cărei funcţionări cu privire la rugină şi deteriorări. Compresorul nu trebuie să e exploatat cu un vas de presiune (3) deteriorat sau ruginit. Dacă constatați de- teriorări, atunci vă rugăm să vă adresați către atelierul de servicii pentru clienți. Apa de condens din vasul de presiune poate conţine reziduuri de ulei. Eliminaţi ca deşeu apa de condens în mod ecologic, la un punct de colectare corespunzător. Indicaţii referitoare la eliminarea ca deşeu a apei de condens: Eliminaţi ca deşeu apa de condens, conform prevede- rilor de protecţie a mediului locale şi naţionale. Asigu- raţi-vă că apa de condens nu este ghidată în instalaţia de evacuare a apelor uzate.

11.3 Supapă de siguranță (g. 1/5)

Supapa de siguranță (8) este reglată pe presiunea ma- ximă admisă a vasului de presiune (3). Nu este admisi- bilă deplasarea sau îndepărtarea supapei de siguranță (8).www.scheppach.com

• În cazul în care un producător livrează un echipa- ment electronic nou către o gospodărie privată, echipamentul electric uzat va colectat gratuit, la cererea utilizatorului nal. În acest scop, contactaţi serviciul de asistenţă a clienţilor al producătorului.

• Acestea se aplică doar pentru aparatele care sunt instalate şi achiziţionate în ţările Uniunii Europene şi care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în ţările din afara Uniunii Europene să se aplice alte dispoziţii pentru eliminarea ca de- şeu a echipamentelor electrice şi electronice uzate. Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

12. Eliminarea ca deșeu și revaloricarea

Indicaţii referitoare la ambalaj Materialele de ambalare sunt reci- clabile. Vă rugăm să eliminaţi am- balajele ca deşeu, în mod ecologic. Indicaţii referitoare la Legea privind echipamente- le electrice și electronice (ElektroG) Echipamentele uzate electrice şi electronice nu reprezintă gunoi menajer şi trebuie colec- tate separat, respectiv eliminate ca deşeu!

• Bateriile sau acumulatorii uzaţi care nu sunt încor- poraţi în aparatul uzat trebuie îndepărtaţi fără a distruși înainte de predarea acestora! Eliminarea ca deşeu a acestora este reglementată de Legea pri- vind bateriile.

• Deţinătorii, respectiv utilizatorii echipamentelor electrice şi electronice sunt obligaţi prin lege să le returneze după folosire.

• Utilizatorul nal este personal responsabil de şter- gerea datelor sale cu caracter personal din echipa- mentul uzat care trebuie eliminat ca deşeu!

• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice şi electronice nu pot aruncate la gunoiul menajer.

• Echipamentele electrice şi electronice pot predate gratuit la următoarele puncte: - Puncte publice de eliminare sau colectare a de- șeurilor (de exemplu, curțile clădirilor municipale). - Puncte de vânzare ale echipamentelor electroni- ce (zice sau online), în cazul în care distribuito- rii sunt obligaţi să primească produsele spre a colectate sau dacă oferă în mod voluntar acest serviciu. - Puteţi preda gratuit către producător, fără a necesară achiziţionarea în prealabil a unui echi- pament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipa- mente electrice uzate din ecare tip de echipa- ment, cu o lungime laterală de maximum 25 de centimetri. - Puteţi aa care sunt condiţiile suplimentare de colectare ale producătorului şi distribuitorului la serviciul de asistenţă a clienţilor respectiv.www.scheppach.com

Defecțiune Cauza posibilă Remediere Compresorul nu funcţionează. Tensiunea de rețea nu este prezentă. Vericaţi cablul, şa de reţea, siguranţa şi priza. Tensiunea de rețea este prea joasă. Evitaţi cablul prelungitor prea lung. Utilizaţi cablu prelungitor cu secțiune sucientă a conductorului. Temperatura exterioară este prea joasă. Nu exploatați sub temperatura exterioară de 0° C. Motorul se supraîncălzeşte. Lăsați motorul să se răcească, dacă este cazul, înlăturați cauza supraîncălzirii. Compresorul funcționează, însă fără presiune. Supapa de reținere nu este etanșă. Înlocuiți supapă de reținere. Garnituri defecte. Vericați garniturile, dispuneți înlocuirea garniturilor defecte la un atelier de specialitate. Şurubul de golire pentru apa de condens este neetanş. Strângeți șurubul cu mâna. Vericați garnitura la șurub, dacă este cazul înlocuiți. Compresorul funcționează, presiunea este așată pe manometru, însă uneltele nu funcționează. Legături cablu neetanșă. Vericați furtunul de aer comprimat și uneltele, dacă este cazul înlocuiți. Cuplaj rapid neetanș. Vericaţi cuplajul rapid şi, după caz, înlocuiţi-l. Presiunea prea mică setată la regulatorul de presiune. Rotiți mai departe regulatorul de presiune.www.scheppach.com

14. Declaraţia de conformitate
