NÁVOD NA OBSLUHU HC51V SCHEPPACH

Hladina akustického výkonu L _WA 97 dB

Hladina akustického tlaku L _pA 82,39 dB

Kolísavost K _wa/pA 0,26 / 3 dB

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám.

	Varovanie - Prečítajte si návod na obsluhu, aby ste znížili riziko poranenia.
	Noste ochranu sluchu. Vplyv hluku môže spôsobit' stratu sluchu.
	Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikat' zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávať!
	Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčinit' stratu zraku.
	Varovanie pred horúcimi povrchmi.
	Varovanie pred elektrickým napätím
	Varovanie! Kompresor sa môže rozbehnút' bez varovania.
	Nevystavujte stroj dažďu. Zariadenie sa smie umiestniť, uskladniť a prevádzkovat' len v suchých okolitých podmienkach.
	Údaj o hladine akustického výkonu v dB
	Výrobok zodpovedá platným európskym smerniciam.
⚠ VAROVANIE!	V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom.
	Výrobok zodpovedá platným srbským smerniciam.

Obsah:

Strana:

1. Úvod.... 110
2. Popis prístroja (obr. 1).... 110
3. Rozsah dodávky 110
4. Použitie v súlade s určením.... 110
5. Všeobecné bezpečnostné upozornenia.... 111
6. Technické údaje.... 115
7. Vybalenie 115
8. Pred uvedením do prevádzky.... 116
9. Zloženie a obsluha.... 116
10. Elektrická prípojka 117
11. Čistenie, údržba a skladovanie a objednávanie náhradných dielov ...... 117
12. Likvidácia a opätovné zhodnotenie 118
13. Odstraňovanie porúch 119
14. Vyhlásenie o zhode 322

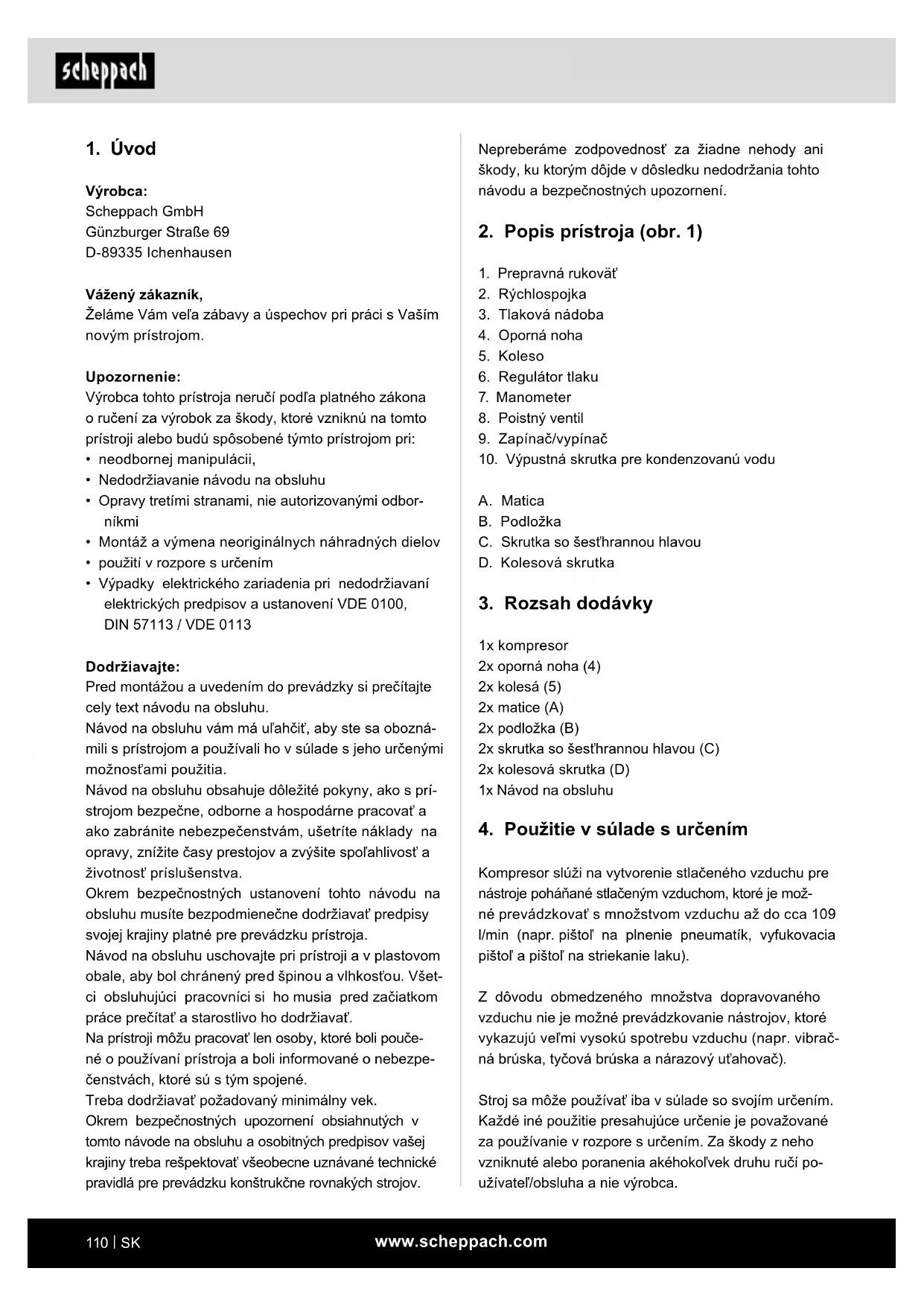

1. Úvod

Výrobca:

Scheppach GmbH

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Upozornenie:

Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,
• Nedodržiavanie návodu na obsluhu
• Opravy tretími stranami, nie autorizovanými odborníkmi
• Montáž a výmena neoriginálnych náhradných dielov
• použití v rozpore s určením
• Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113

Dodržiavajte:

Návod na obsluhu vám má uľahčit, aby ste sa obozná- mili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia.

Návod na obsluhu obsahuje dôležité pokyny, ako s prístrojom bezpečne, odborne a hospodárne pracovat' a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spol'ahlivosť a životnosť príslušenstva.

Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja.

Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špinou a vlhkostou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavat'.

Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené.

Treba dodržiavať požadovaný minimálny vek.

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.

Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

2. Popis prístroja (obr. 1)

1. Prepravná rukovät'
2. Rýchlospojka
3. Tlaková nádoba
4. Oporná noha
5. Koleso
6. Regulátor tlaku
7. Manometer
8. Poistný ventil
9. Zapínač/vypínač
10. Výpustná skrutka pre kondenzovanú vodu

A. Matica
B. Podložka
C. Skrutka so šest'hrannou hlavou
D. Kolesová skrutka

3. Rozsah dodávky

4. Použitie v súlade s určením

Kompresor slúži na vytvorenie stlačeného vzduchu pre nástroje poháňané stlačeným vzduchom, ktoré je možné prevádzkovat's množstvom vzduchu až do cca 109 l/min (napr. pištol' na plnenie pneumatík, vyfukovacia pištol' a pištol' na striekanie laku).

Z dôvodu obmedzeného množstva dopravovaného vzduchu nie je možné prevádzkovanie nástrojov, ktoré vykazujú veľmi vysokú spotrebu vzduchu (napr. vibračná brúska, tyčová brúska a nárazový uťahovač).

Stroj sa môže používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používatel'/obsluha a nie výrobca.

Prístroj smú prevádzkovat len tie osoby, ktoré dosiahli 16. rok života. Výnimka je používanie mladistvými, ak sa toto používanie vykonáva v rámci odbornej prípravy na dosiahnutie zručnosti pod dohl'adom školiteľa.

Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu zá- ruku.

⚠️ VAROVANIE Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie.

Zanedbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit' zásah elektrickým prúdom, požiar a/ alebo t'ažké poranenia.

Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.

Pojem „elektrické náradie“ použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) alebo na elektrické náradie napájané z akumulátora (bez sieťového vedenia).

a. Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viest' k úrazom.

b. S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach.

Elektrické prístroje vytvárajú iskry, ktoré môžu zapálit' prach alebo výpary.

c. Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického prístroja počas jeho po- užívania. Pri nepozornosti môžete stratit kontrolu nad elektrickým náradím.

a. Pripojovacia zástrčka elektrického prístroja musí pasovat' do zásuvky. Zástrčka sa nesmie nijako upravovat'. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými prístrojmi. Neupravované zástrčky a vhodné zá- suvky znižujú riziko zásahu elektrickým prúdom.

b. Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Ked je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

c. Chráňte elektrické prístroje pred dažďom alebo vlhkost’ou. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.

d. Nepoužívajte pripájacie vedenie na nosenie či zavesenie elektrického náradia, ani na vytiahnutie zástrčky zo zásuvky. Chráně pripájacie vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa čas-t'ami. Poškodené alebo zamotané pripájacie vedenia zvyšujú riziko zásahu elektrickým prúdom.

e. Ak s elektrickým prístrojom pracujete vonku, použivajte iba predlžovacie káble, ktoré sú vhodné aj pre exteriér. Použitie predlžovacieho kábla vhodného pre vonkajšie priestory znižuje riziko zásahu elektrickým prúdom. Na voľnom priestranstve používajte iba povolené a príslušne označené predlžovacie káble. Používajte káblový bubon iba v rozvinutom stave.

f. Ak je nevyhnutná prevádzka elektrického ná- radia vo vlhkom prostredí, použite prúdový chránič so spúšťacím prúdom 30 mA alebo menej. Používanie ochranného vypínača proti chybnému prúdu znižuje riziko zásahu elektrickým prúdom.

Bezpečnost'osôb

a. Bud'te pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elek- trické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Jediná chvíl'ka nepozornosti pri používaní elek- trického prístroja môže viest' k závažným porane- niam.

b. Noste osobné ochranné vybavenie a vždy používajte ochranné okuliare. Nosenie osobného ochranného výstroja, ako je protiprachová maska, protišmyková bezpečnostná obuv, ochranná prilba či ochrana sluchu, znižuje v závislosti od typu elektrického prístroja a jeho použitia riziko poranení.

c. Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjst k úrazom.

d. Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače. Nástroj alebo klúč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viest' k poraneniam.

e. Vyhýbajte sa abnormálnemu držaniu tela. Za-istite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.

f. Noste vhodný odev. Nenoste vol'ný odev ani šperky. Vlasy, odev a rukavice držte mimo dosahu pohybujúcich sa dielov. Vol'ný odev, šperky či dlhé vlasy môžu zachytiť pohybujúce sa časti. Pri prácach vonku odporúčame nosit' gumené rukavice a protišmykovú obuv. Pri dlhých vlasoch noste sieťku na vlasy.

g. Ak sa dajú namontovat' zariadenia na odsávanie a zachytávanie prachu, uistite sa, že sú pripojené a správne sa používajú. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom.

h. Nenechajte sa ukolísat' falošnou bezpečnos-t'ou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj ked' ste vd'aka mnohoná-sobnému použitiu oboznámení s elektrickým náradím. L'ahkovážne konanie môže v okamihu viest' k t'ažkým poraneniam.

Používanie a ošetrovanie elektrického prístroja

a. Elektrické náradie nepret'ažujte. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.

b. Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a musí sa opravit.

c. Skôr ako vykonáte nastavenia prístroja, vymeníte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímatel'ný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického prístroja.

d. Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovol'te používať osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto inštrukcie. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby. Nepoužívané elektrické prístroje sa musia skladovať na suchom, vysoko položenom alebo uzatvorenom priestore, mimo dosahu detí.

e. O svoje elektrické náradie a vložený nástroj sa dôkladne starajte. Skontrolujte, či pohyblivé časti bezchybne fungujú a nie sú zablokované a či sú zlomené alebo natol'ko poškodené die- ly, že by sa mohla negativne ovplyvnit' funkcia elektrického prístroja. Pred použitím elektric- kého náradia dajte poškodené diely opraviť. Príčinou mnohých úrazov je nesprávna údržba elektrických prístrojov.

f. Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedú.

g. Používajte elektrické náradie, príslušenstvo, vložené nástroje atd'. podl'a týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnost'. Používanie elektrického náradia na iné ako predpísané používania môže viest' k nebezpečným situáciám.

h. Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukovätí neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídatelných situáciách.

Servis

a. Vaše elektrické náradie nechajte opravovat' len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi.

Tým sa zabezpečí zachovanie bezpečnosti elektrického prístroja.

Bezpečnostné upozornenia pre kompresory

⚠ Pozor!

Pri používaní tohto kompresora je nutné na ochranu pred zásahom elektrickým prúdom, nebezpečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné opatrenia.

Pred použitím prístroja si prečítajte si a dodržiavajte tieto upozornenia.

Bezpečná práca.

1. O vaše prístroje sa dôkladne starajte

- Dodržiavajte predpisy týkajúce sa údržby.

- Pravidelne kontrolujte pripojovacie vedenie elektrického pristroja a pri poškodení ho nechajte vymenit' odborníkom.

- Predlžovacie vedenia pravidelne kontrolujte a v prípade poškodenia ich vymeňte.

- Pri nepoužívaní elektrického prístroja, pred údržbou a pri výmene nástrojov, napr. pilového kotúča, vrtáka, frézy.

1. Elektrický prístroj skontrolujte ohľadne prípadných poškodení

- Pred d'alším používaním elektrického prístroja sa musia ochranné zariadenia alebo l'ahko poškodené diely dôkladne prekontrolovať na ich bezchybnú funkciu v súlade s určením.

- Skontrolujte, či pohyblivé diely fungujú bezchybne a nezasekávajú sa, alebo či nie sú poškodené diely. Všetky diely musia byt' správne namontované a splnit' všetky podmienky pre zaručenie bezchybnej prevádzky elektrického prístroja.

- Poškodené ochranné zariadenia a diely sa musia v súlade s predpismi nechat' opravit' alebo vymenit' v autorizovanej dielni, pokial' nie je v návode na obsluhu uvedené inak.

- Nepoužívajte chybné ani poškodené prípojné vedenia.

1. Pozor!

- V záujme vašej vlastnej bezpečnosti používajte iba príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu alebo sú odporúčané či uvedené výrobcom.

Použitie iných vložených nástrojov alebo príslušenstva než tých, ktoré odporúča návod na obsluhu alebo katalóg, môže pre vás znamenať nebezpečenstvo fyzického zranenia.

1. Výmena prípojného vedenia

- Ak je prípojné vedenie poškodené, musí ho výrobca alebo kvalifikovaná osoba v oblasti elektriky vymenit', aby sa zabránilo ohrozeniam. Nebezpečenstvo v dôsledku zásahov elektrickým prúdom.

1. Naplnenie pneumatík

1. Po komunikáciách prepravovatel'né kompresory v staveniskovej prevádzke

- Dbajte na to, aby všetky hadice a armatúry boli vhodné pre najvyšší prípustný prevádzkový tlak kompresora.

1. Inštalácia

- Kompresor umiestnite iba na rovnú plochu.

- Pri nízkych teplotách pod 0 °C je rozbeh motora zakázaný.

- Nedotýkajte sa horúcich konštrukčných dielov kompresora.

- Odporúča sa, aby sa privádzacie hadice pri tlakoch nad 7 bar vybavili bezpečnostným káblom, napr. drôteným lanom.

- Zabráňte silným zaťaženiam na systém vedení tým, že použijete flexibilné hadicové prípojky, aby ste zabránili zalomeným miestam.

- Nenakláňajte kompresor viac ako 30° od zvislice.

Dodatočné bezpečnostné upozornenia

Neprevádzkujte kompresor v daždi.

Pri používaní spolu s príslušenstvom na striekanie (napr. pištol' na striekanie farby) dodržiavajte pri plnení striekacieho prístroja od prístroja dostatočnú vzdiale- nosť a nestriekajte v smere kompresora.

Dodržiavajte príslušné návody na obsluhu jednotlivých pneumatických nástrojov/pneumatických prídavných prístrojov!

Nasledujúce všeobecné upozornenia sa musia dodatočne dodržiavat:

• Dbajte na dostatočnú vzdialenost' od produktu, minimálne. však 2,50 m a udržiavajte pneumatické nástroje/pneumatické prídavné prístroje počas prevádzky v dostatočnej vzdialenosti od kompresora.
• Kompresorové čerpadlo a vedenia dosahujú počas prevádzky vysoké teploty. Dotýkanie sa môže viest' k popáleninám.
• Vzduch nasávaný z kompresora je potrebné udržiavať bez prímesí, ktoré by v kompresorovom čerpadle mohli viest’ k požiarom alebo výbuchom.
• Pri uvoľňovaní hadicovej spojky držte spojku hadice pevne rukou. Tak zabránite poraneniam spôsobeným vymrštením hadice.
• Pri prácach s vyfukovacou pištol'ou noste ochranné okuliare. Cudzie telesá a vyfúknuté diely môžu l'ahko spôsobit' poranenia.
• Pri prácach s pneumatickou pištolou noste ochranné okuliare a respirátor. Prach je zdraviu škodlivý! Cudzie telesá a vyfúknuté diely môžu l'ahko spôsobit' poranenia.
• Nefúkajte vyfukovacou pištoľou na osoby alebo na oblečenie na tele. Nebezpečenstvo poranenia!

Bezpečnostné upozornenia pri používaní postre- kovacích a rozprašovacích prídavných zariadení (napr. rozprašovače farby):

1. Udržiavajte rozprašovacie prídavné zariadenie v dostatočnej vzdialenosti od kompresora, aby sa nedostal do kontaktu s tekutinou.
2. Používajte rozprašovacie prídavné zariadenia (napr. rozprašovače farby) v smere kompresora. Vlhkost môže viest' ku elektrickým rizikám!
3. Nespracúvajte laky alebo rozpúšťadlá s bodom vzplanutia nižším ako 55 °C. Nebezpečenstvo výbuchu!
4. Laky a rozpúšťadlá nezahrievajte. Nebezpečenstvo výbuchu!
5. Ak sa spracovávajú zdraviu škodlivé kvapaliny, vyžadujú sa na ochranu filtračné prístroje (masky na tvár). Dodržiavajte tiež informácie o ochranných opatreniach poskytnutých výrobcami takýchto látok.
6. Dbajte na údaje uvedené na obaloch spracúvaných materiálov a označenia nariadenia o nebezpečných látkach.

V pripade potreby sa musia urobit dodatočné ochranné opatrenia, predovšetkým sa musí nosit vhodné oblečenie a masky.

1. Počas procesu striekania, ako aj v pracovnom priestore sa nesmie fajčit'. Nebezpečenstvo výbuchu! L'ahko horľavé sú aj výpary z farieb.
2. Ohniská, otvorený plameň alebo stroje tvoriace iskry nesmú byť prítomné, resp. prevádzkované.
3. Jedlá a nápoje neuchovávajte ani nekonzumujte v pracovnom priestore. Výpary z farieb sú zdraviu škodlivé.
4. Pracovný priestor musí byt' väčší ako 30 m³ a pri striekaní a sušení musí byt' zaistená dostatočná výmena vzduchu.
5. Nikdy nestriekajte proti vetru. Pri postrekovaní horľavých, resp. nebezpečných postrekovacích materiálov rešpektujte ustanovenia miestneho policainého orgánu.
6. Pomocou PVC tlakovzdušnej hadice nespracúvajte médiá, ako lakový benzín, butylalkohol a dichlórmetán. Tieto médiá poškodzujú tlakovzdušnú hadicu.
7. Pracovná oblast musí byt od kompresora oddele-ná tak, aby sa tento nedostal do priameho kontak-tu s pracovným médiom.

Prevádzka tlakových nádob

• Používatel' tlakovej nádoby musí udržiavať tlakovú nádobu v riadnom stave, správne ju používať, riadne kontrolovať, bezodkladne vykonávať potrebné údržbárske práce a opravy a podľa potreby prijať potrebné bezpečnostné opatrenia.
• Dozorný úrad môže v jednotlivých prípadoch nariadit potrebné kontrolné opatrenia.
• Tlaková nádoba sa nesmie prevádzkovat', ak vykazuje nedostatky, ktoré môžu viest' k ohrozeniu zamestnancov alebo tretích osôb.
• Pred každou prevádzkou skontrolujte, či tlaková ná-doba nejaví známky hrdze a poškodení. Kompresor sa nesmie prevádzkovat' s poškodenou alebo zhr-dzavenou tlakovou nádobou. V prípade zistenia po-škodení sa obrát'te na zákaznícky servis.

Varovanie!

Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty.

Na zníženie nebezpečenstva závažných alebo smr- tel'ných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elek- trický prístroj.

Bezpečnostné upozornenia si dobre uschovajte.

Zvyškové riziká

Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostnotechnických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.
• Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
• Zvyškové riziká je možné minimalizovat, ak sa spolu dodržiavajú „bezpečnostné upozornenia“ a „použitie v súlade s určením“, ako aj návod na obsluhu.
• Vyhýbajte sa náhodným uvedeniam stroja do prevádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačit’ tlačidlo prevádzky. Používajte nástroj odporúčaný v návode na obsluhu. Tak dosiahnete, že stroj dosiahne optimálne výkony.
• Nikdy nevkladajte ruky do pracovnej oblasti, ked' je stroj v prevádzke.

6. Technické údaje

Siet'ová prípojka 230 V\~ 50 Hz

Výkon motora 1500 W
Prevádzkový režim S3 25%*
Otáčky kompresora	17500 min ^-1
Objem tlakovej nádoby	cca 50 l
Prevádzkový tlak	max. 10 bar
Teor. Výkon nasávania	cca 220 l/min
Teor. Odovzdávaný výkon	cca 109 l/min
Druh krytia	IP 30
Hmotnosť prístroja	23,8 kg
Max. výška inštalácie (m.n.m.)	1000 m

Technické zmeny vyhradené!

*S3 15% = periodická prerušovaná prevádzka s dobou zapnutia 15 % (1,5 min vo vzťahu k 10 minútam)

Hluk a vibrácie

△ Varovanie: hluk môže mať závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB, noste, prosím, vhodnú ochranu sluchu.

Hodnoty hluku

Hodnoty emisie hluku boli určené podl'a

EN ISO 3744:1995.

Hladina akustického výkonu L _WA 97 dB

Hladina akustického tlaku L _nA 82,39 dB

Neistota K _wa/pA 0,26 / 3 dB

Parametre vibrácií:

Vibrácia ah: > 2,5 m/s ^2

Noste ochranu sluchu.

• Uvedená celková hodnota vibrácií a hodnota emisie hluku boli merané podľa normovanej skúšobnej metódy a môžu sa použit’ na porovnanie elektrického prístroja s iným zariadením.
• Uvedená celková hodnota vibrácií a hodnota emisie hluku sa môžu použit' aj na predbežný odhad zaťaženia.

Výstražné upozornenie:

- Emisie vibrácií a hluku sa môžu počas skutočného používania elektrického náradia odlišovať od uvedených hodnôt v závislosti od druhu a spôsobu použitia elektrického náradia, predovšetkým, aký druh obrobku sa obrába.

- Je potrebné určit' bezpečnostné opatrenia na ochranu obsluhy na základe odhadu vibračného zaťaženia počas skutočných podmienok používania (musia sa zohl’adnit’ všetky časti pracovného cyklu, napr. časy, ked’ je elektrické náradie vypnuté a tie, ked’ je elektrické náradie zapnuté, ale beží bez zaťaženia).

7. Vybalenie

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. V prípade reklamácií ihneď informujte dodávatel’a. Neskoršie reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
• Pred použitím sa oboznámte s prístrojom na základe návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja.

⚠ VÝSTRAHA!

Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!

8. Pred uvedením do prevádzky

• Pred pripojením sa presvedčte, či sa údaje na typovom štítku zhodujú s parametrami elektrickej siete.
• Prístroj skontrolujte ohľadom poškodení spôsobených prepravou. Okamžite oznámte akékolvek škody dopravnej spoločnosti, ktorá dodala kompresor.
• Kompresor musí byt'nainštalovaný v blízkosti spot-rebitel'a.
• Nepoužívajte dlhé vzduchové vedenia a dlhé prívody (predlžovacie káble).
• Dbajte aj na suchý nasávací vzduch bez prachu.
• Neumiestňujte kompresor do vlhkých alebo mokrých priestorov.
• Kompresor je možné prevádzkovat' len vo vhodných priestoroch (dobre vetraných, teplota okolia +5 °C až 40 °C). V priestore sa nesmú vyskytovat' prachy, kyseliny, výpary, výbušné a horľavé plyny.
• Kompresor je vhodný na použitie v suchých priestoroch. Použitie nie je povolené v oblastiach, kde sa pracuje s rozprašovanou vodou.
• Kompresor sa smie používať len krátky čas, v suchých okolitých podmienkach a v exteriéri.
• Kompresor musí byt' vždy suchý a nesmie sa po práci nechávat' vo vol'nom priestore.

9. Zloženie a obsluha

⚠ Pozor!

Prístroj pred uvedením do prevádzky bezpodmie- nečne kompletne zmontujte!

9.1 Montáž kolies (obr. 4)

• Zaved'te kolesovú skrutku (D) cez otvor v kolese (5).
- Zaved'te kolesovú skrutku (D) cez otvor na závese kolesa.
- Upevnite koleso (5) a kolesovú skrutku (D). Použite na to otvorený klůč (nie je v rozsahu dodávky).
• Zopakujte kroky pri d'alšom kolese (5).

9.2 Montáž opornej nohy (obr. 4)

- Priloženú opornú nohu (4) namontujte pomocou 2 skrutiek so šest'hrannou hlavou (C), 2 podložiek (B) a 2 prírubových matíc (A), ako je to zobrazené na obrázku 4.

9.3 Siet'ová prípojka

• Kompresor je vybavený sieťovým vedením s ochrannou vidlicou. Sieťovú prípojku je možné pripojit' ku každej zásuvke s ochranných kontaktom 230 V\~ / 50 Hz, ktorá je poistená 16 A poistkou.
• Pred uvedením do prevádzky dbajte na to, aby sa sietové napätie zhodovalo s prevádzkový napätím a výkonom stroja na štítku s údajmi.
• Dlhé prívody, ako aj predlženia, káblové bubny atd. spôsobujú pokles napätia a môžu zabrániť rozbehu motora.
• Pri nízkych teplotách pod +5°C je rozbeh motora ohrozený t'ažkým chodom.

9.4 Zapínač/vypínač (obr. 2)

• Prepnutím zapínača/vypínača (9) do polohy I sa zapne kompresor.
• Pre vypnutie kompresora sa zapínač/vypínač (9) musí prepnút do polohy 0.

9.5 Nastavenie tlaku: (obr. 1)

• Pomocou manometra (7) sa zobrazí tlak momentálne prítomný v tlakovej nádobe (3).
• Pomocou regulátora tlaku (6) sa dá nastavit' tlak.
• Tlak na rýchlospojke (2) možno nastavit' na 0 až 10 bar.

- Zatlačte hadicu na stlačený vzduch do jednej z dvoch rýchlospojok (2). Hadica na stlačený vzduch zaklapne.

- Zatlačte krúžok spojky na rýchlospojke (2) ku kompresoru. Hadica na stlačený vzduch vyskočí z rýchlospojky (2).

⚠ Pozor!

Hadica na stlačený vzduch sa vymrští z kompresora v závislosti od prítomného tlaku.

Na zabránenie poraneniam držte hadicu na stlačený vzduch pri demontáži hneď za rýchlospojkou (2).

10. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sietová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedat týmto predpisom.

Pri prácach s postrekovačmi a rozprašovacími prídavnými zariadeniami, ako aj pri dočasnom používaní vo vol'nom priestore, sa musí prístroj pripojit' len pomocou prúdového chrániča s vypínacím prúdom 30 mA.

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, ked' sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú živo-tunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s rovnakým označením.

Vytlačenie označenia typu na prípojnom kábli je predpis.

Bezpečnostné upozornenia pre výmenu poškodených alebo chybných siet'ových prívodov

Druh pripojenia Y

Ak je siet'ový prívod tohto prístroja poškodený, musí ho výrobca alebo zákaznícky servis či podobne kvalifikovaná osoba vymenit', aby sa predišlo prípadným nebezpečenstvám.

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.

Motor na striedavý prúd

• Sieťové napätie musí predstavovat' 230 V\~.
• Predlžovacie vedenia do dĺžky 25 m musia vykazovat prierez 1,5 mm².

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.

V prípade otázok uved'te, prosím, nasledujúce údaje:

• druh prúdu motora,
• Údaje z typového štítka stroja
• údaje z typového štítka motora.

11. Čistenie, údržba a skladovanie a objednávanie náhradných dielov

⚠ Pozor!

Pred všetkými čistiacimi a montážnymi prácami vytiah-nite sieťovú zástrčku! Nebezpečenstvo úrazu elektric-kým prúdom!

⚠ Pozor!

Počkajte, kým prístroj úplne nevychladne! Nebezpečenstvo popálenia!

⚠ Pozor!

Pred všetkými čistiacimi a údržbovými prácami musí byť prístroj bez tlaku! Nebezpečenstvo poranenia!

11.1 Čistenie

• Udržiavajte prístroj podľa možností bez prachu a nečistôt. Zariadenie vydrhnite čistou handričkou alebo vyfúkajte stlačeným vzduchom pri nízkom tlaku.
• Prístroj odporúčame čistit' bezprostredne po každom použití.
• Stroj pravidelne čistite vlhkou handričkou a malým množstvom mazľavého mydla. Nepoužívajte čistia-ce prostriedky ani rozpúšťadlá, mohli by poškodit' plastové diely prístroja. Dbajte na to, aby sa do vnút-ra stroja nedostala žiadna voda.
• Hadica a striekacie nástroje sa pred čistením musia odpojit' od kompresora. Kompresor sa nesmie čistiť vodou, rozpúšťadlami a pod.

Na zaručenie dlhej životnosti tlakovej nádoby (3) je potrebné po každej prevádzke otvorit' vypúšťaciu skrutku (10) a vypustit' kondenzovanú vodu.

Znížte najskôr tlak v kotle.

Vypúšťacia skrutka (10) sa otvorí otočením proti smeru pohybu hodinových ručičiek (smer pohl’adu na skrutku zo spodnej strany kompresora), aby bolo možné úplne vypustit’ kondenzovanú vodu z tlakovej nádoby (3).

Na úplné vypustenie kondenzovanej vody z tlakovej nádoby (3) sa musí táto mierne naklopiť tak, aby vypúšťacia skrutka (10) predstavovala najnižší bod.

Potom vypúšťaciu skrutku (10) opäť zatvorte (otočte v smere pohybu hodinových ručičiek). Pred každou prevádzkou skontrolujte, či tlaková nádoba (3) nejaví známky hrdze a poškodení.

Kompresor sa nesmie prevádzkovat's poškodenou alebo zhrdzavenou tlakovou nádobou (3). V prípade zistenia poškodení sa obrát'te na zákaznícky servis.

Kondenzovaná voda z tlakovej nádoby môže obsahovať zvyšky oleja. Kondenzovanú vodu zlikvidujte ekologicky na príslušnom zbernom mieste.

Upozornenia k likvidácii kondenzovanej vody:

Kondenzovanú vodu zlikvidujte v súlade s miestnymi a vnútroštátnymi predpismi o ochrane životného prostredia. Zabezpečte, aby sa nevypúšťala do kanalizácie.

11.3 Poistný ventil (obr. 1/5)

Poistný ventil (8) je nastavený na najvyšší prípustný tlak tlakovej nádoby (3). Poistný ventil (8) nie je prípustné prestavovat' alebo odstraňovat'.

Poistný ventil (8) sa musí aktivovať každých 30 prevádzkových hodín min. 3-krát ročne, aby v prípade potreby fungoval.

Vytiahnite siet'ovú zástrčku, odvzdušnite prístroj a všetky pripojené pneumatické nástroje. Odstavte kompresor tak, aby ho nemohli uviest' do prevádzky neoprávnene osoby.

⚠ Pozor!

Skladujte kompresor len v suchom prostredí neprístupnom pre nepovolanych. Nesklápajte, skladujte len v stoji!

11.4.1 Uvol'nenie pretlaku

11.6 Objednávanie náhradných dielov

Pri objednávaní náhradných dielov je potrebné uviest' nasledovné údaje;

• Typ prístroja
  • Výrobkové číslo prístroja

11.7 Servisné informácie

Je potrebné dbať na to, že pri tomto produkte podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: spojka

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

12. Likvidácia a opätovné zhodnotenie

Upozornenia k baleniu

Baliace materiály sa dajú recyklovať. Prosím, likvidujte balenia ekologicky.

Upozornenia k elektrickým a elektronickým zariadeniam (ElektroG)

Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale musia sa zbierat', resp. likvidovat' oddelene!

- Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrat bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektronických zariadení sú zo zákona povinní ich po použití vrátit'.
• Koncový užívatel' je zodpovedný za vymazanie svojich osobných údajov na starom zariadení, ktoré má byt' zlikvidované!
• Symbol prečiarknutého odpadkového koša na kolieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovat' s domovým odpadom.

• Elektrické a elektronické zariadenia je možné bezplatne odovzdat' na týchto miestach:

• Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory).

• Predajné miesta elektronických zariadení (stacionárne a online), ak sú predajcovia povinní ich prevziat' spät' alebo ich dobrovol'ne ponúknut'.
• Až tri staré elektrické zariadenia jedného typu s maximálnou dížkou hrany 25 centimetrov môžete bezplatne odovzdat' bez toho, aby ste si najprv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí.

- Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

- V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požiadanie koncového užívateľa zabezpečit bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

- Tieto vyhlásenia sa vzťahujú iba na zariadenia inštalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platit' odlišné predpisy.

13. Odstraňovanie porúch

Porucha Možná príčina Náprava
Kompresor nebeží.	Siet'ové napätie nie je prítomné.	Skontrolujte kábel, sieťovú zástrčku, poistku a zásuvku.
	Siet'ové napätie je príliš nízke.	Zabráňte príliš dlhým predlžovacím káblom. Použite predlžovací kábel s dostatočným prierezom jadra.
	Vonkajšia teplota je príliš nízka.	Neprevádzkujte pri vonkajšej teplote nižšej ako 0 °C.
	Motor sa prehrieva.	Nechajte vychladnút motor, v príp. potreby odstráňte príčinu prehriatia.
Kompresor beží, ale nie je prítomný žiaden tlak.	Spätný ventil je netesný Vymeňte spätný ventil.
	Tesnenia sú poškodené.	Skontrolujte tesnenia, poškodené tesnenia nechajte vymenit' v odbornej dielni.
	Vypúšťacia skrutka pre kondenzovanú vodu je netesná.	Dotiahnite skrutku ručne. Skontrolujte tesnenie na skrutke, v príp. potreby vymeňte.
Kompresor beží, tlak sa zobrazí na manometri, ale nástroje nebežia.	Spoje hadíc sú netesné.	Skontrolujte, v príp. potreby vymeňte hadicu na stlačený vzduch.
	Rýchlospojka je netesná. Skontrolujte, príp. vymeňte rýchlospojku.
	Na regulátore tlaku je nastavený príliš nízky tlak.	Ďalej otáčajte tlakový regulátor.

Zrejmé vady musia byt' predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník stratí všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne použivané počas zákonného termínu záruky tak, že bezplatne vymeníme každů časť aparátu, ktorá sa v priebehu tohto času môže stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatel’ovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylůčené.

Szavatosság HU
