KASUTUSJUHEND HC51V SCHEPPACH

Tootel elevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Hoiatus - lugege vigastusriski vähendamiseks käsitsusjuhendit.
	Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu.
	Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjustav tolm. Asbestisisaldusega materjali ei tohi töödelda!
	Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada.
	Hoiatus kuumade pealispindade eest.
	Hoiatus elektripinge eest
	Hoiatus! Kompressor võib ilma hoiatuseta käivituda.
	Ärge jätke masinat vihma kätte. Seadet tohib statsioneerida, ladustada ja käitada ainult kuivades ümbrustingimustes.
	Helivõimsustaseme andmed dB
	Toode vastab kehtivatele Euroopa direktiividele.
Δ	Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga.
	Toode vastab kehtivatele Serbia juhistele.

Sisukord: Lk:

1. Sissejuhatus 172
2. Seadme kirjeldus (joon. 1).... 172
3. Tarnekomplekt 172
4. Sihtotstarbekohane kasutus 172
5. Üldised ohutusjuhised 173
6. Tehnilised andmed....176
7. Lahtipakkimine....177
8. Enne käikuvõtmist.... 177
9. Ülespanemine ja käsitsemine.... 177
10. Elektriühendus.... 178
11. Puhastamine, hooldus, ladustamine ja varuosade tellimine.... 179
12. Utiliseerimine ja taaskäitlus.... 180
13. Rikete körvaldamine 181
14. Vastavusdeklaratsioon 323

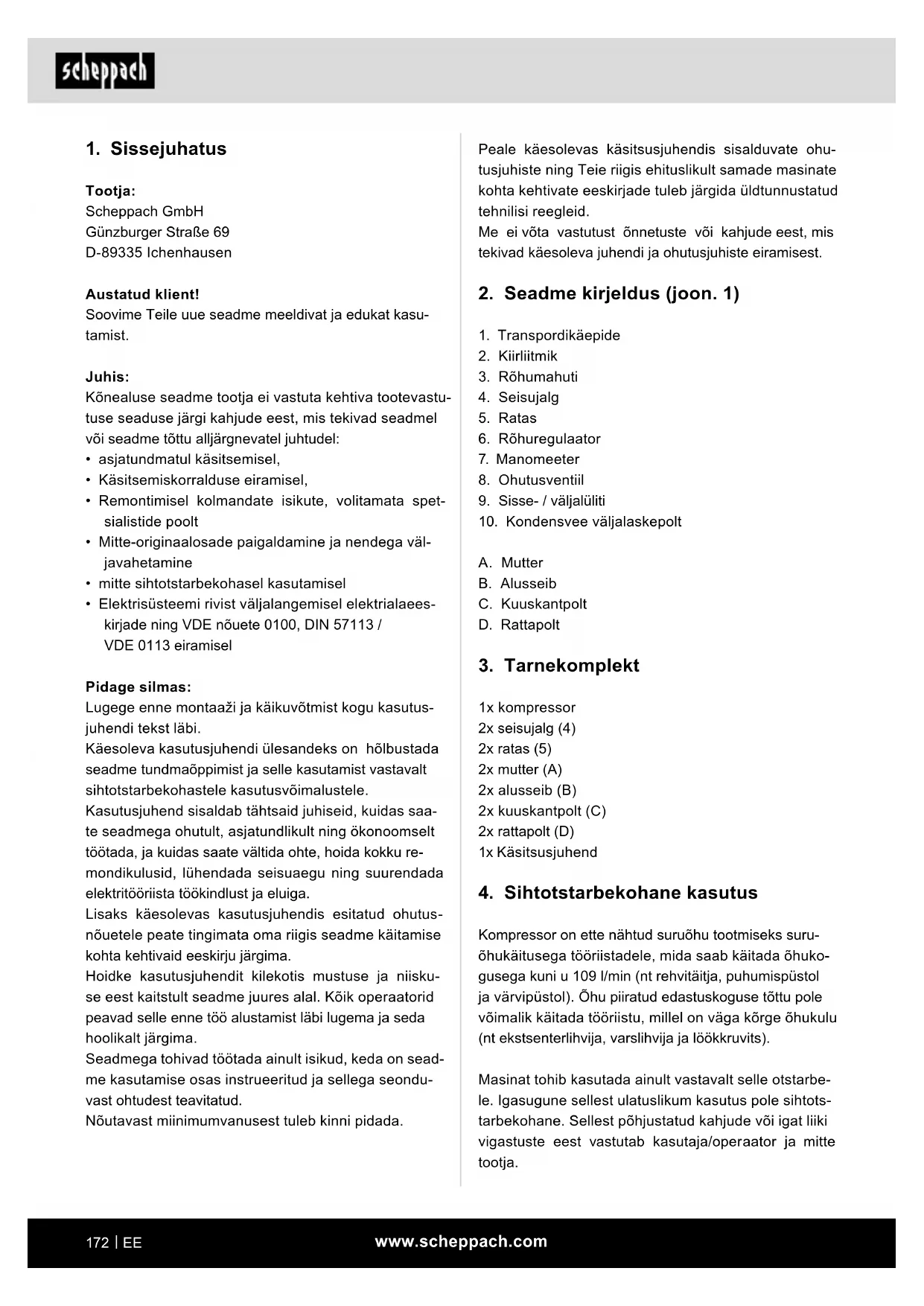

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
  • Käsitsemiskorralduse eiramisel,
• Remontimisel kolmandate isikute, volitamata spetsialistide poolt
• Mitte-originaalosade paigaldamine ja nendega väljavahetamine
  • mitte sihtotstarbekohasel kasutamisel
• Elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud.

Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1)

1. Transpordikäepide
2. Kiirliitmik
3. Rõhumahuti
4. Seisujalg
5. Ratas
6. Röhuregulaator
7. Manomeeter
8. Ohutusventiil
9. Sisse- / väljalüliti
10. Kondensvee väljalaskepolt

4. Sihtotstarbekohane kasutus

Kompressor on ette nähtud suruõhu tootmiseks suru-õhukäitusega tööriistadele, mida saab käitada õhukogusega kuni u 109 l/min (nt rehvitäitja, puhumispüstol ja värvipüstol). õhu piiratud edastuskoguse töttu pole võimalik käitada tööriistu, millel on väga kõrge õhukulu (nt ekstsenterlihvija, varslihvija ja löökkruvits).

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Seadet tohivad käitada ainult isikud, kellel on täitunud 16. eluaasta. Erandi moodustavad kasutamise puhul noorukid, kui kasutamine toimub ametiöppe käigus oskuste omandamiseks öpetaja järelevalve all.

Palun pidage silmas, et meie seadmed pole konstruee-ritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või töös-tusettevõtetes ning samaväärsetel tegevustel.

5. Üldised ohutusjuhised

Elektritööriistade kohta

△ HOIATUS Lugege köiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud.

Hooletused alljärgnevatest korraldustest kinnipidamisel vöivad pöhjustada elektrilööki, tulekahju ja/vöi raskeid vigastusi.

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav möiste "elektritööriist" kehtib vörgukäitusega elektritööriistade (vörgujuhtmega) ja akukäitusega elektritööriistade (vörgujuhtmeta) kohta.

Ohutus töökohal

a. Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.
b. Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.
c. Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalejuhtimisel võite elektritööriista üle kontrolli kaotada.

Elektrialane ohutus

a. Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.

b. Vältige kehalist kontakti torude, küttesüstee-mide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.

c. Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektri- löögi riski.

d. Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatömbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.

e. Kui töötate elektritööriistaga öues, siis kasutage ainult pikendusjuhtmeid, mis sobivad ka välistingimustesse. Välistingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski. Kasutage öues ainult selleks lubatud ja vastavalt tähistatud pikenduskaablid. Kasutage kaablitrumlit üksnes mahakeritud seisundis.

f. Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit vallandusvooluga 30 mA või vähem. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

Inimeste ohutus

a. Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.
b. Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.
c. Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud.
Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.

d. Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.
e. Vältige ebaharilikku kehahoiakut. Hoolitsege stabilse seisuasendi eest ja hoidke alati tasakaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.
f. Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed, riietus ja kindad pöörlevatest detailidest eemal. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata. Ōues töötamisel on soovitatavad kummikindad ja libisemiskindlad jalatsid. Kandke pikkade juuste korral juuksevõrku.
g. Kui on võimalik monteerida tolmu äraimu- ja püüdeseadiseid, siis veenduge, et nad on külge ühendatud ja neid kasutatakse õigesti. Tolmuimusüsteemi kasutamine võib vähendada tolmust tingitud ohte.
h. Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine võib põhjustada sekundi murdosa jooksul raskeid vigastusi.

Elektritööriista kasutamine ja käsitsemine

a. Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.
b. Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.
c. Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.
d. Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult.

Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

Mittekasutatavad elektritööriistad tuleks panna ära kuiva körgemal asuvasse või lukustatud kohta, väljapoole laste käeulatust.

e. Hoolitsege elektritööriistade ja rakendustöö- riistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasuta- mist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.
f. Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.
g. Kasutage elektritööriista, tarvikuid, kasutustööriistu jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö-riistade kasutamine muudeks kui ettenähtud rakendusteks võib põhjustada ohtlikke olukordi.
h. Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei vöimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

Teenindus

a. Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaalvaruosadega. Sellega tagatakse elektritööriista ohutuse säilimine.

Kompressorite ohutusjuhised

⚠ Tähelepanu!

Kõnealuse kompressori kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgmisi põhimõttelisi ohutusmeetmeid järgida.

Lugege ja järgige enne seadme kasutamist käesole- vaid juhiseid.

Ohutu töötamine.

1. Hoolitsege oma tööriistade eest hästi

• Hoidke oma kompressor, et hästi ning ohutult töötada.
• Järgige hoolduseeskirju.
• Kontrollige regulaarselt elektritööriista ühendusjuhet ja laske see kahjustuse korral üksnes tunnustatud spetsialistil uuega asendada.
• Kontrollige regulaarselt pikendusjuhtmeid ja asendage, kui need on kahjustatud.

2. Tõmmake pistik pistikupesast välja.

- Elektritööriista mittekasutuse korral, enne hool-dust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist.

3. Kontrollige elektritööriista võimalike kahjustuste suhtes.

- Enne elektritööriista edasist kasutamist tuleb uurida kaitseseadiseid või kergesti kahjustatud detaile nende laitmatu ja sihtotstarbekohase talitluse suhtes.

- Kontrollige üle, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni või kas detailid on kahjustatud. Kõik detailid peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et elektritööriista laitmatut käitamist tagada.

- Kahjustatud kaitseseadised ja osad tuleb lasta tunnustatud erialatöökojas remontida või välja va- hetada, kui kasutusjuhendis pole mainitud teisiti.

- Ärge kasutage vigaseid või kahjustatud ühendus- juhtmeid.

4. Tähelepanu!

- Kasutage isikliku ohutuse huvides ainult kasutusjuhendis mainitud või tootja poolt soovitatud või mainitud tarvikuid ning lisaseadmeid. Muude kui käsitsusjuhendis või kataloogis soovitatud rakendustööriistade või tarvikute kasutamine võib tähendada Teile isiklikku vigastusohtu.

5. Ühendusjuhtme väljavahetamine

- Kui kahjustatakse ühendusjuhet, siis tuleb see lasta ohtude vältimiseks tootjal või elektrispetsialistil asendada. Oht elektrilöökide töttu.

6. Rehvide täitmine

- Kontrollige rehviröhku vahetult pärast täitmist sobiva manomeetriga, nt tanklas.

7. Tänavamobiilsed kompressorid ehitusplatsikäitusel

- Pöörake tähelepanu sellele, et köik voolikud ja armatuurid on kompressori suurimale lubatud tööröhule sobilikud.

8. Ülespanekukoht

- Pange kompressor üles ainult tasasele pinnale.

- Madalatel temperatuuridel alla 0°C on mootori käivitamine keelatud.

- Juurdevooluvoolikud on soovitatav varustada rõhkudel üle 7 bar ohutuskaabliga, nt traattrossiga.

- Vältige voolikusüsteemile suuri koormusi kasutades murdekohtade vältimiseks painduvaid voolikuühendusi.

- Ärge kallutage kompressorit rohkem kui 30° vertikaalist välja.

Täiendavad ohutusjuhised

Ärge käitage kompressorit vihmas.

Hoidke pritsimistarvikutega (nt värvipihustuspüstolid) kasutamise korral pritsimisseadmete täitmisel seadmest eemale ja ärge pritsige kompressori suunas.

Järgige vastavate suruõhutööriistade / suru-õhu-esiseadmete asjaomaseid käitusjuhendeid!

Täiendavalt tuleb järgida järgmisi üldisi juhiseid:

Ohutusjuhised suruõhu ja puhumispüstolitega töötamiseks

- Pöörake tähelepanu piisavale kaugusele tootest, kuid vähemalt 2,50 m, ja hoidke suruõhutööriistad / suruõhu-esiseadmed käituse ajal kompressorist eemal.

- Tihenduspump ja torustikud saavutavad käitamisel kõrgeid temperatuure. Puudutamine põhjustab põletusi.

- Kompressori poolt sisseimetav ōhk tuleb hoida vaba lisanditest, mis võivad tihenduspumbas tulekahjusid või plahvatusi põhjustada.

- Hoidke voolikuliitmiku vabastamisel vooliku liitmikuosa käega kinni. Nii väldite tagasipörkuvast voolikust tingitud vigastusi.

- Kandke puhumispüstoliga töötamisel kaitseprille. Vöörkehade ja eemalepuhutavate osade töttu vöidakse kergesti vigastusi pöhjustada.

- Kandke suruõhupüstoliga töötamisel kaitseprille ja respiraatorit. Tolmud on tervistkahjustavad! Võõrkehade ja eemalepuhutavate osade töttu võidakse kergesti vigastusi põhjustada.

- Ärge puhuge puhumispüstoliga inimeste suunas ega puhastage seljas olevat riietust. Vigastusoht!

Ohutusjuhised pritsimis- ja pihustus-esiseadmete (nt värvipritside) kasutamisel:

1. Hoidke pihustus-esiseadet täitmisel kompressorist eemal, et vedelik ei puutuks kompressoriga kokku.

2. Ärge pihustage pihustus-esiseadmetega (nt vär-vipritsidega) kunagi kompressori suunas. Niiskus vöib pöhjustada elektrilisi ohte!

3. Ärge töödelge värve või lahusteid leektäpiga alla 55° C. Plahvatusoht!

4. Ärge soojendage värve ja lahusteid. Plahvatusoht!

5. Kui töödeldakse tervistkahjustavaid vedelikke, siis on kaitseks nõutavad filterseadmed (näomaskid). Järgige ka selliste ainete tootjate esitatud andmeid kaitsemeetmete kohta.

6. Tuleb järgida töödeldavate materjalide ümbrispaken-ditele pandud ohtlike ainete määruse andmeid ja tähi-seid. Vajaduse korral tuleb võtta tarvitusele täiendavad meetmed, eelkõige kanda sobivat riietust ja maske.

7. Pihustamisprotseduuri ajal ja tööruumis ei tohi suitsetada. Plahvatusoht! Samuti on värviaurud kergesti süttivad.
8. Tuletegemiskohad, lahtine valgustus või sädemeid tekitavad masinad ei tohi olemas olla või vastavalt ei tohi neid käitada.
9. Ärge säilitage ega tarbige tööruumis roogasid ja jooke. Värviaurud on tervistkahjustavad.
10. Tööruum peab olema suurem kui 30 m³ ja pihustamisel ning kuivatamisel peab olema tagatud piisav öhuvahetus.
11. Ärge pihustage vastu tuult. Järgige põlemisvõime-liste või ohtlike pritsitavate ainete pihustamisel põhimõtteliselt kohaliku politseiameti nõudeid.
12. Ärge töödelge PVC-rõhuvoolikuga selliseid aineid nagu lahustid, butüülalkohol ja metüleenkloriid. Need meediumid rikuvad rõhuvooliku.
13. Tööpiirkond peab olema kompressorist eraldatud nii, et see ei saa vahetult töömeediumiga kokku puutuda.

Rõhumahutite käitamine

• Rõhumahutit käitav isik peab seda säilitama nõuetekohases seisundis, seda nõuetekohaselt käitama, järelevalvet teostama, nõutavad korrashoiu- ja parandustööd viivitamatult läbi viima ning olude kohaselt nõutavad ohutusmeetmed tarvitusele võtma.
• Järelevalveamet vöib üksikjuhtumil järelevalvemeetmeid kohaldada.
• Rõhumahutit ei tohi käitada, kui sel esineb puudusi, mis ohustavad töötajaid või kolmandaid isikuid.
• Kontrollige rõhumahutit iga kord enne käitust rooste ja kahjustuste suhtes. Kompressorit ei tohi kahjustatud või roostes rõhumahutiga käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöökotta.

Hoiatus!

Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli vöib teatud tingimustel aktiivsete vöi passiivsete meditsiiniliste implantaatide talitlust halvendada.

Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Hoidke ohutusjuhised korralikult alles.

Jääkriskid

Masin on ehitatud tehnika arengutaseme ja tunnustatud ohutustehniliste reeglite kohaselt. Siiski võib töötamisel esineda üksikuid jääkriske.

• Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Peale selle võivad köigist tarvitusele võetud abinõudest hoolimata valitseda mitteilmsed jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse "Ohutusjuhiseid" ja "Sihtotstarbekohast kasutust" ning käsitsusjuhendit tervikuna.
• Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada. Kasutage tööriistu, mida käesolevas käsitsusjuhendis soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.

6. Tehnilised andmed

Võrguühendus 230 V\~ 50 Hz

Mootori võimsus 1500 W
Töörežiim S3 25%*
Kompressori pöördearv 17500 min	-1
Suruõhumahuti ruumala u 50 l
Käitusrõhk max 10 bar
Teor Imuvõimsus	u 220 l/min
Teor väljundvõimsus	u 109 l/min
Kaitseliik	IP 30
Seadme kaal	23,8 kg
Max ülespanemiskõrgus (üle NN)	1000 m

Õigus tehnilisteks muudatusteks reserveeritud!

*S3 15% = periodiline vahelduvrežiim sisselülituskestusega 15% (1,5 min 10 minuti jooksul)

Müra ja vibratsioon

⚠️ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB, siis kandke palun sobivat kuulmekaitset.

Müra tunnusväärtused

Müraväärtused määrati vastavalt EN ISO 3744:1995.

Helivõimsustase L_WA 97 dB

Helirôhutase L _pA 82,39 dB

Määramatus K_wa/pA 0,26 / 3 dB

Vibratsiooni tunnusväärtused:

Vibratsioon ah: > 2,5 m/s ^2

Kandke kuulmekaitset.

• Esitatud võngete üldväärtus ja esitatud müraemissiooni väärtus mõõdeti normeeritud kontrollmeetodi alusel ning neid saab kasutada ühe elektritööriista vördlemiseks teisega.
• Esitatud vöngete üldväärtust ja esitatud müraemissiooni väärtust saab samuti kasutada koormuse esmaseks hindamiseks.

Hoiatusjuhis:

• Vönke- ja müraemissioonid võivad elektritööriista tegeliku kasutamise ajal esitatud väärtustest kõrvale kalduda sõltuvalt liigist ning viisist, kuidas elektritööriista kasutatakse, eelkõige seetõttu, millist liiki töödetaili töödeldakse.
• Operaatori kaitseks on vajalik kindlaks määrata täiendavad ohutusmeetmed, mis põhinevad võnkekoormuse hinnangul tegelike koormustingimuste ajal (seejuures tuleb arvesse võtta käitustsükli kõiki osi, näiteks aegu, millal elektritööriist on välja lülitatud, ning neid aegu, millal elektritööriist on küll sisse lülitatud, kuid töötab koormuseta).

7. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ainult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.

⚠ HOIATUS!

Seade ja pakendusmaterjal pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbumisoht!

8. Enne käikuvõtmist

• Veenduge enne külgeühendamist, et tüübisildil esitatud andmed ühtivad elektrivõrqu andmetega.
• Kontrollige seadet transpordikahjustuste suhtes. Teavitage võimalikest kahjustustest kohe transpor-diettevõtet, mille kaudu kompressor kohale tarniti.
• Kompressor tuleb üles panna tarbija lähedusse.
• Tuleb vältida pikki öhutorustikke ja pikki toitetorus-tikke (pikenduskaableid).
• Pöörake tähelepanu kuivale ja tolmuvabale imiõhule.
• Ärge pange kompressorit niiskesse või märga ruu-mi.
• Kompressorit tohib käitada ainult sobivates ruumides (hästi ventileeritud, ümbrustemperatuur +5°C kuni 40°C). Ruumis ei tohi olla tolme, haddeid, aure, plahvatusvõimelisi ega süttimisyõimelisi gaase.
• Kompressor sobib kuivades ruumides kasutamiseks. Piirkondades, kus töötatakse pritsitava veega pole kasutamine lubatud.
• Kompressorit tohib kasutada välistingimustes ainult lühiaialiselt kuivade ümbrustingimuste korral.
• Kompressor tuleb hoida alati kuiv ega tohi pärast tööd öue jääda.

9. Ülespanemine ja käsitsemine

⚠ Tähelepanu!

Monteerige seade enne käikuvõtmist tingimata terviklikult!

9.1 Rataste montaaž (joon. 4)

• Pistke rattapolt (D) läbi ratta (5) ava.
• Pistke rattapolt (D) läbi rattahoovastiku ava.
• Kinnitage ratas (5) rattapolt (D) abil. Kasutage vajaduse korral lihtvõtit (ei sisaldu tarnekomplektis).
  • Korrake samme teise rattaga (5).

9.2 Seisujala montaaž (joon. 4)

- Monteerige kaasasolev seisujalg (4) 2 kuuskantpoldi (C), 2 alusseibi (B) ja 2 äärikmutriga (A) pildil 4 kujutatud viisil.

9.3 Võrguühendus

• Kompressor on varustatud kaitsekontaktpistikuga vörgujuhtmega. Selle saab iga 16 A-ga kaitstud 230 V\~ / 50 Hz kaitsekontakt-pistikupesa külge ühendada.

• Pöörake enne käikuvõtmist tähelepanu sellele, et vörgupinge ühildub masina võimsuse andmesildi esitatud tööpingega.

• Pikad toitejuhtmed ning pikendused, kaablitrumlid jms põhjustavad pingelangust ja võivad mootori käivitumist takistada.

• Madalatel temperatuuridel alla +5°C on mootori käivitumine raske liikuvuse töttu ohus.

9.4 Sisse-/väljalüliti (joon. 2)

• Sisse-/väljalüliti (9) vajutamisega positsiooni I lülita-takse kompressor sisse.
• Kompressori väljalülitamiseks tuleb sisse-/väljalüliti (9) positsiooni 0 vajutada.

9.5 Rõhu seadistamine: (joon. 1)

• Manomeetril (7) näidatakse hetkel rõhumahutis (3) valitsevat rõhku.
  • Röhuregulaatoriga (6) saab seadistada soovitud rõhu.
• Kiirliitmikel (2) valitsevat röhku saab seadistada vahemikus 0 bar kuni 10 bar.

• Rõhulüliti on tehases seadistatud.
- Sisselülitusröhk u 8 bar
- Väljalülitusröhk u 10 bar

9.7 Suruõhuvooliku monteerimine (ei sisaldu tarnekomplektis)

- Vajutage suruõhuvoolik ühele kahest kiirliitmikust (2). Suruõhuvoolik fikseerub.

9.8 Suruõhuvooliku demonteerimine (ei sisaldu tarnekomplektis)

- Vajutage kiirliitmiku (2) sidurirõngast kompressori poole. Suruõhuvoolik hüppab kiirliitmikust (2) välja.

⚠ Tähelepanu!

Suruõhuvoolik paisatakse olenevalt valitsevast rõhust kompressorist eemale.

Hoidke vigastuste vältimiseks suruõhuvoolikut demon- teerimisel vahetult kiirliitmiku (2) järelt kinni.

10. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

Pritsimis- ja pihustus-esiseadmetega töötamisel ning ajutisel kasutamisel öues tuleb seade tingimata 30 mA vallandusvooluga rikkevoolu-kaitselüliti kaudu külge ühendada.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu elu- ohtlikud.

Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult sama tähistusega ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Ohutusjuhised kahjustatud või defektsete võrguühendusjuhtmete väljavahetamiseks

Ühendusliik Y

Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenindusel või sarnase kvalifikatsiooniga isikul asendada.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Vahelduvvoolumootor

• Vörgupinge peab olema 230 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• Mootori vooluliik
  • Masina tüübisildi andmed
  • Mootori tüübisildi andmed

11. Puhastamine, hooldus, ladustamine ja varuosade tellimine

⚠ Tähelepanu!

Tömmake köigil puhastus- ja hooldustöödel vörgupistik välja! Vigastusoht voolulöökide töttu!

⚠ Tähelepanu!

Oodake, kuni seade on täielikult maha jahtunud! Põletusoht!

⚠ Tähelepanu!

Enne köiki puhastus- ja hooldustöid tuleb seade röhuvabaks teha! Vigastusoht!

11.1 Puhastamine

• Hoidke seade võimalikult tolmu- ja mustusevaba. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse.
• Voolik ja pihustustööriistad tuleb enne puhastamist kompressorilt lahutada. Kompressorit ei tohi veega, lahustitega vms puhastada.

11.2 Rōhumahuti hooldus (joon. 3)

⚠ Tähelepanu!

Rõhumahuti (3) püsivaks vastupidamiseks tuleb kondensvesi iga kord pärast käitamist väljalaskepoldi (10) avamisega välja lasta.

Laske eelnevalt katlarõhk välja.

Väljalaskepolt (10) avatakse vastupäeva keerates (vaatesuund kompressori alaküljelt poldile), et kondensvesi saaks röhumahutist (3) täielikult välja voolata.

Et kondensvesi saaks röhumahutist (3) täielikult välja voolata, tuleb seda veidi küljele kallutada nii, et välja-laskepolt (10) asub madalaimas punktis.

Sulgege seejärel väljalaskepolt (10) taas (päripäeva keerates). Kontrollige rõhumahutit (3) iga kord enne käitust rooste ja kahjustuste suhtes.

Kompressorit ei tohi kahjustatud või roostes rõhumahutiga (3) käitada. Kui tuvastate kahjustusi, siis pöörduge palun klienditeenindustöökotta.

Rõhumahutist pärit kondensvesi võib sisaldada ölijääke. Utiliseerige kondensvesi keskkonnasõbralikult vastavas kogumispunktis.

Kondensvee utiliseerimise juhised:

Utiliseerige kondensvesi vastavalt kohapealsetele ja siseriiklikele keskkonnaeeskirjadele. Tehke kindlaks, et seda ei juhita heitveesüsteemi.

11.3 Ohutusventiil (joon. 1/5)

Ohutusventiil (8) on seadistatud rõhumahuti (3) kõrgeimale lubatud rõhule. Ohutusventiili (8) pole lubatud ümber seada ega eemaldada.

Et ohutusventiil (8) talitleks vajaduse korral öigesti, tu- leb seda iga 30 töötunni järel, kuid vähemalt 3 korda aastas rakendada.

Avamiseks keerake väljalaskemutrit (8.1) vastupäeva, et avada ohutusventiili (8) väljalase.

Ohutusventiil (8) laseb nüüd kuuldavalt öhku välja. Seejärel keerake väljalaskemutter (8.1) taas pääripäeva kinni.

11.4 Ladustamine

⚠ Tähelepanu!

Tömmake vörgupistik välja, ventileerige seade ja köik külge ühendatud suruöhutööriistad. Pange kompressor nii ära, et ebapädevad isikud ei saa seda käiku vötta.

⚠ Tähelepanu!

Säilitage kompressorit ainult kuivas ja ebapädeva- tele isikutele ligipääsematus kohas. Ärge kalluta- ge, säilitage ainult püstiselt!

11.4.1 Ülerõhu väljalaskmine

Laske ülerõhk kompressorist välja, lülitades selleks kompressori välja ja tarbides ära veel rõhumahutis (3) oleva suruõhu, nt tühikäigul suruõhutööriistaga või pu-humispüstoliga.

11.5 Transportimine (joon. 1)

Kompressorit saab transpordikäepidemest (1) kallutades ratastel (5) transportida.

11.6 Varuosade tellimine

Varuosade tellimisel tuleks edastada järgmised andmed:

• seadme tüüp
• seadme artiklinumber

11.7 Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*: liitmik

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

12. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasõbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi kogumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Löppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järg-mistes kohtades tasuta ära anda:

• Avalik-õiguslikud utiliseerimis- või kogumispunk-tid (nt kommunaalsed toormejaamad)

• Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.
• Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditeenindusest.

- Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.

- Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

13. Rikete kõrvaldamine

Rike Võimalik põhjus Abinõu
Kompressor ei tööta.	Võrgupinge puudub. Kontrollige kaablit, võrgupistikut, kaitset ja pistikupesa.
	Võrgupinge liiga madal.	Vältige liiga pikki pikenduskaableid. Kasutage piisava sooneristlöikega pikenduskaablit.
	Välistemperatuur liiga madal. Ärge käitage välistemperatuuridel alla 0°C.
	Mootor üle kuumenenud.	Laske mootoril maha jahtuda, vaj. korral kõrvaldage ülekuumenemise põhjus.
Kompressor töötab, kuid rõhk puudub.	Tagasilöögiventiil ebatihe Vahetage tagasilöögiventiil välja.
	Tihendid defektsed.	Kontrollige tihendid üle, laske defektsed tihendid oskustöökojas asendada.
	Kondensvee väljalaskepolt ebatihe.	Pingutage polt käsitsi üle. Kontrollige poldi tihendit, vaj. korral asendage.
Kompressor töötab, manomeetril näidatakse rõhku, kuid tööriistad ei tööta.	Voolikuühendused ebatihedad.	Kontrollige suruõhuvoolik ja tööriistad üle, vaj. korral vahetage välja.
	Kiirliitmik ebatihe. Kontrollige kiirliitmik üle, vaj. korral asendage.
	Rõhuregulaatoril liiga väike rõhk seadistatud.	Keerake rõhuregulaatorit rohkem lahti.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
