HC51V - Kompressor SCHEPPACH - Gratis bruksanvisning og manual

BRUKSANVISNING HC51V SCHEPPACH

KompressorOversettelse av den originale brukerveiledningen

• Tilbehør samt slid- og reservedele må kun være ori- ginale dele. Reservedele fås hos din forhandler.

• Indsugningsluften skal være tør og støvfri.

Forklaring av symbolene på produktet Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene og forklaringene som følger med dem må bli forstått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak. Advarsel - Les brukerveiledningen for å redusere risikoen for personskader. Bruk hørselsvern. Innvirkningen av støy kan føre til hørselstap. Bruk støvvernemaske. Ved bearbeiding av tre og andre materialer, kan det oppstå helseskadelig støv. Materiale som inneholder asbest skal ikke bearbeides! Bruk vernebrille. Gnister som oppstår under arbeidet eller splinter, spon og støv som kommer ut av apparatet, kan forårsake redusert sikt. Advarsel mot varme overater. Advarsel mot elektrisk spenning! Advarsel! Kompressoren kan starte uten varsling. Maskinen skal ikke utsettes for regn. Apparatet skal bare stasjoneres, lagres og drives under tørre omgivelsesforhold.

11. Rengjøring, vedlikehold og lagring og reservedelsbestilling ............................ 251

Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.

Kompressoren brukes til å generere trykkluft for trykk- luftdrevne verktøy, som kan drives med et luftvolum på inntil ca. 109 l/min. (f.eks. dekkfyller, utblåsningspistol og malingspistol). På grunn av den begrensede mengden transportert luft er det ikke mulig å betjene verktøy som har et svært høyt luftforbruk (f.eks. plansliper, stangslipere og mut- tertrekkere). Maskinen skal bare benyttes til de formålene den er ment for. Enhver annen bruk som går utover dette er ikke for- skriftsmessig. Brukeren/operatøren, og ikke produsen- ten, er ansvarlig for materielle skader eller personska- der av enhver art som forårsakes av dette.

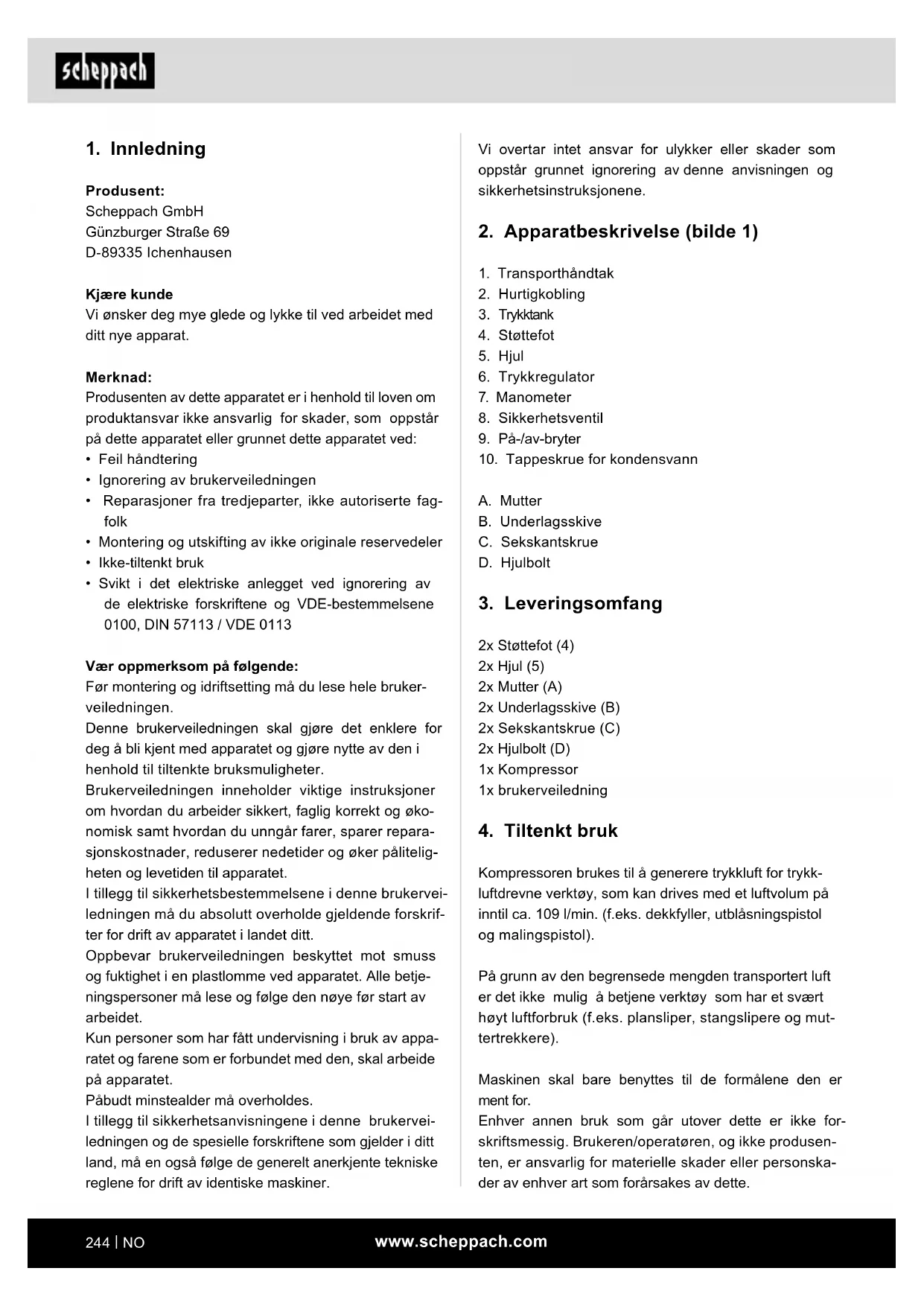

Produsent: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Kjære kunde Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat. Merknad: Produsenten av dette apparatet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette apparatet eller grunnet dette apparatet ved:

• Ignorering av brukerveiledningen

• Reparasjoner fra tredjeparter, ikke autoriserte fag- folk

• Montering og utskifting av ikke originale reservedeler

• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE 0113 Vær oppmerksom på følgende: Før montering og idriftsetting må du lese hele bruker- veiledningen. Denne brukerveiledningen skal gjøre det enklere for deg å bli kjent med apparatet og gjøre nytte av den i henhold til tiltenkte bruksmuligheter. Brukerveiledningen inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og øko- nomisk samt hvordan du unngår farer, sparer repara- sjonskostnader, reduserer nedetider og øker pålitelig- heten og levetiden til apparatet. I tillegg til sikkerhetsbestemmelsene i denne brukervei- ledningen må du absolutt overholde gjeldende forskrif- ter for drift av apparatet i landet ditt. Oppbevar brukerveiledningen beskyttet mot smuss og fuktighet i en plastlomme ved apparatet. Alle betje- ningspersoner må lese og følge den nøye før start av arbeidet. Kun personer som har fått undervisning i bruk av appa- ratet og farene som er forbundet med den, skal arbeide på apparatet. Påbudt minstealder må overholdes. I tillegg til sikkerhetsanvisningene i denne brukervei- ledningen og de spesielle forskriftene som gjelder i ditt land, må en også følge de generelt anerkjente tekniske reglene for drift av identiske maskiner.www.scheppach.com

b. Unngå kroppskontakt med jordete overater til f.eks. rør, radiatorer, ovner og kjøleskap. Det består en økt risiko for elektrisk støt, når din kropp er jordet. c. Hold el-verktøy unna regn og fuktighet. Hvis det kommer inn vann i et el-verktøy øker dette fa- ren for elektrisk støt. d. Ikke misbruk tilkoblingsledningen til å bære el-verktøyet, til å henge opp eller å trekke ut støpselet fra stikkontakten. Hold tilkoblings- ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller sammenviklede tilkoblingsledninger øker risikoen for elektrisk støt. e. Når du arbeider med et el-verktøy utendørs, må du kun bruke forlengelseskabler, som også er egnet for utendørs bruk. Bruken av en forlengelse- skabel som er egnet for utendørs bruk reduserer risi- koen for elektrisk støt. Utendørs skal du kun benytte skjøteledninger som er godkjent for dette og har slik merking. Bruk kun sammenrullet kabeltrommel. f. Hvis det ikke er mulig å unngå drift av el-verk- tøyet i fuktig omgivelse, må du bruke en feil- strømbryter med en utløserstrøm på 30 mA eller mindre. Bruk av en feilstrømbryter reduserer faren for elektrisk støt.

3. Sikkerhet til personer

a. Vær oppmerksom, pass på hva du holder på med, og gå fornuftig frem ved arbeid med et el-verktøy. Ikke bruk el-verktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Ett øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. b. Bruk personlig verneutstyr og alltid verne- briller. Bruk av personlig verneutstyr, som støv- maske, sklisikre sikkerhetssko, vernehjelm eller hørselsvern, alt etter type og bruk av elektroverk- tøyet, reduserer faren for personskader. c. Unngå utilsiktet idriftsettelse. Forsikre deg om at el-verktøyet er slått av, før du kobler det til på strømforsyningen og/eller batteriet, samt løfter eller bærer det. Hvis du har ngeren på bryteren mens du bærer elektroverktøyet eller kobler elektroverktøyet til strømforsyningen mens det er slått på, kan dette føre til ulykker. d. Fjern innstillingsverktøy eller skiftenøkler, før du slår på elektroverktøyet. Et verktøy eller en nøkkel, som benner seg i en dreiende del av el-verktøyet, kan føre til personskader. Apparatet skal kun betjenes og vedlikeholdes av perso- ner som er eldre enn 16 år. Et unntak er om en ungdom bruker apparatet som del av en yrkesutdanning for å få kompetanse under tilsyn av en lærer. Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom ap- paratet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

5. Generelle sikkerhetsinstruksjoner

El-verktøy m ADVARSEL Les alle sikkerhetsinstruksjoner, an- visninger, illustrasjoner og tekniske data, som er vedlagt dette el-verktøyet. Unnlatelse av å overholde de påfølgende anvisningene kan føre til elektrisk støt, brann og/eller alvorlige per- sonskader. Oppbevar alle sikkerhetsinstruksjoner og anvis- ninger for framtiden. Begrepet ”El-verktøy” som brukes i sikkerhetsin- struksjonene gjelder for strømdrevne el-verktøy (med strømledning) eller batteridrevne el-verktøy (uten strømledning).

1. Sikkerhet på arbeidsplassen

a. Tilkoblingspluggen til el-verktøyet må passe inn i stikkontakten. Støpselet må på ingen må- ter endres. Ikke bruk adapterplugger sammen med jordet el-verktøy. Uendrede støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.www.scheppach.com

f. Skjæreverktøy skal holdes skarpe og rene. Korrekt pleide skjæreverktøy med skarpe skjære- kanter er mindre utsatt for fastsetting og lettere å føre. g. El-verktøy, tilbehør, bruksverktøy osv. skal brukes tilsvarende disse anvisningene. Der- ved må du ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av el-verktøy til andre formål enn det som regnes som tiltenkt bruk kan føre til farlige situasjoner. h. Sørg for at håndtak og håndtaksater holdes tørre, rene og fri for olje og fett. Glatte håndtak og håndtaksater tillater ikke sikker betjening og styring av el-verktøyet i uforutsigbare situasjoner.

a. El-verktøyet skal kun repareres av kvalisert fagpersonell og kun med original-reservede- ler. Dermed sikres det, at sikkerheten til elektro- verktøyet opprettholdes. Sikkerhetsinstruksjoner for kompressorer m Obs! For å beskytte mot elektriske støt, skade- og brannfa- ren, skal man ved bruk av denne kompressoren følge disse grunnleggende sikkerhetstiltakene. Les og følg disse henvisningene før produktet benyt- tes. Arbeide trygt.

2. Trekk alltid støpslet ut av stikkontakten

- Når elektroverktøyet ikke benyttes, før vedlike- hold, og ved utskifting av verktøy, f.eks. sagblad, bor, freser.

3. Kontroller elektroverktøyet for ev. skader

- Før du benytter elektroverktøyet videre, skal det kontrolleres om verneanordningene eller deler med små skader fungerer plettfritt. e. Unngå unormal kroppsholdning. Sørg for sikkert fotfeste og hold alltid likevekten. Slik kan du i uventede situasjoner bedre kontrollere el-verktøyet. f. Bruk egnede klær. Du skal ikke benytte vide klær eller smykker. Sørg for at hår, klær og hansker holdes unna bevegelige deler. Løstsit- tende klær, smykker eller langt hår kan hektes fast i bevegelige deler. Ved arbeider utendørs anbefa- les gummihansker og skilsikre sko. Langt hår skal du ha i et hårnett. g. Hvis det er mulig å montere støvavtrekks- og -oppsamlingsinnretninger, må du forsikre deg om at det er tilkoblet og brukes på riktig måte. Bruk av et støvavtrekk kan redusere støvrelaterte farer. h. Men du må ikke føle deg for sikker, og ikke heve deg selv over sikkerhetsreglene for el-verk- tøy, selv om du etter hyppig bruk er kjent med el-verktøyet. Uaktsom handling kan i løpet av et brøkdels sekund føre til alvorlige personskader.

4. Bruk og behandling av el-verktøyet

a. Du skal ikke overbelaste el-verktøyet. Bruk et el-verktøy som er egnet for arbeidet som skal utføres. Med passende el-verktøy arbeider du bedre og sikrere i det angitte e󰀨ektområdet. b. Ikke bruk el-verktøy, som har defekt bryter. El-verktøy, som ikke lenger kan slås på eller av, er farlig og må repareres. c. Trekk støpselet ut av stikkontakten og/eller fjern det avtakbare batteriet, før du foretar inn- stillinger på apparatet, skifter deler til bruks- verktøyet som brukes eller legger bort el-verk- tøyet. Denne forholdsregelen hindrer utilsiktet start av elektroverktøyet. d. El-verktøy som ikke er i bruk, må oppbevares utenfor rekkevidden til barn. Ikke la personer bruke el-verktøyet, som ikke er kjent med det eller ikke har lest disse anvisningene. El-verk- tøy er farlige, når de brukes av uerfarne personer. Ubenyttede el-verktøy skal lagres på et tørt, høyt- liggende og lukket sted, og utilgjengelig for barn. e. El-verktøy og bruksverktøy som brukes kre- ver nøye pleie. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er brukket eller ødelagt, slik at funksjonen til elek- troverktøyet er redusert. Sørg for at skadde deler repareres før el-verktøyet brukes. Mange ulykker skyldes dårlig vedlikeholdt el-verktøy.www.scheppach.com

Følg de tilsvarende bruksanvisningene for de en- kelte trykkluftverktøyene / trykkluftinnretningene! I tillegg må følgende generelle henvisninger følges: Sikkerhetsinstruksjoner for arbeider med trykkluft og utblåsningspistoler

• Sørg for tilstrekkelig avstand fra produktet, minst 2,50 m, og hold trykkluftverktøyene/trykkluftinnret- ningene borte fra kompressoren under drift.

• Kompressorpumpen og ledningene oppnår høye tem- peraturer under drift. Berøringer fører til forbrenninger.

• Luften som suges inn av kompressoren ,må holdes fri for urenheter som kan føre til brann eller eksplo- sjon i kompressoren.

• Bruk vernebrille og åndedrettsvern når du arbeider med trykkluftpistolen. Støv er helseskadelig! Frem- medlegemer og deler som blåses bort kan lett føre til personskader.

• Ikke bruk utblåsningspistolen til å blåse på personer eller rengjøre klær på kroppen. Fare for personskader! Sikkerhetsinstruksjoner ved bruk av sprøyte- og sprayinnretninger (f.eks. malingssprut):

1. Ved påfylling må du holde sprayinnretningen bor-

te fra kompressoren, slik at ikke væske kommer i kontakt med kompressoren.

2. Du må aldri spraye med sprayinnretningene (f.eks.

med et ammepunkt på mindre enn 55° C. Eksplo- sjonsfare!

4. Lakk og løsningsmidler skal ikke varmes opp. Ek-

det nødvendig med lterenheter (ansiktsmasker) for beskyttelse. Vær også oppmerksom informa- sjonen om beskyttelsestiltakene fra produsentene av slike sto󰀨er.

6. Informasjonen og spesikasjonene til forordnin-

gen om farlige sto󰀨er på den ytre emballasjen til materialene som bearbeides må overholdes. Om nødvendig må det gjennomføres ytterligere be- skyttelsestiltak, spesielt bruk av egnede klær og masker. - Sjekk om de bevegelige delene fungerer slik de skal, at de ikke er fastklemt og om noen deler er skadet. Samtlige deler skal være riktig montert og oppfylle alle kravene, for å sikre feilfri drift av elektroverktøyet. - Beskyttelsesanordninger og deler som er skadet, må repareres eller byttes på fagkyndig vis av et anerkjent verksted, med mindre noe annet er an- ført i bruksanvisningen. - Ikke bruk strømkabler med feil eller skader.

- For din egen sikkerhets skyld skal du bare be- nytte tilbehør og tilleggsutstyr som er ført opp i brukerveiledningen eller som anbefales eller opp- gis av produsenten. Annen bruk enn den som er oppført i bruksanvisningen eller i katalogen over anbefalt innsatsverktøy eller tilbehør kan for din egen del medføre fare for personskader.

6. Påfylling av dekk

- Kontroller dekktrykket umiddelbart etter påfylling med en passende trykkmåler, f.eks. på en ben- sinstasjon.

7. Mobile kompressorer for drift på byggeplasser

- Sørg for at alle slanger og armaturer er egnet for det maksimalt tillatte arbeidstrykket til kompressoren.

- Plasser kompressoren kun på en jevn overate. - Det er forbudt å starte motoren ved temperaturer under 0°C. - Ikke ta på de varme komponentene til kompres- soren. - Det anbefales at tilførselsslanger ved trykk på over 7 bar utstyres med en sikkerhetskabel f.eks. en wire. - Unngå sterke belastninger på ledningssystemet, ved å bruke eksible slangetilkoblinger for å unn- gå knekk. - Ikke vipp kompressoren mer enn 30° fra vertikalen. Ytterligere sikkerhetsinstruksjoner Ikke bruk kompressoren i regn. Ved bruk i forbindelse med sprøytetilbehør (f.eks. ma- lingssprøytepistoler), hold avstand fra apparatet når du fyller sprøyteinnretningen og ikke spray i retning av kompressoren.www.scheppach.com

• Helsefare som følge av strøm dersom det ikke be- nyttes forskriftsmessige ledninger til strømtilkobling.

• Dessuten kan det, på tross av alle forholdsregler som tre󰀨es, nnes muligheter for ikke-åpenbare restfarer.

• Restfarer kan minimeres dersom ”Sikkerhetsin- struksjoner” og ”Tiltenkt bruk” samt bruksanvisnin- gen som helhet følges.

• Unngå tilfeldig igangsetting av maskinen: når plug- gen settes inn i stikkontakten må strømknappen ikke trykkes. Bruk verktøyet som anbefales i brukervei- ledningen. På denne måten oppnår du at maskinen gir optimal ytelse.

Trykktankvolum ca. 50l Driftstrykk maks. 10 bar Teo. Oppsugingse󰀨ekt ca. 220 l/min Teo. Utgangse󰀨ekt ca. 109 l/min Beskyttelsesart IP 30 Apparat vekt 23,8 kg Maks. oppstillingshøyde (m.o.h.) 1000 m Med forbehold om tekniske endringer! *S3 15% = periodisk intermitterende drift med en inn- koblingsvarighet på 15 % (1,5 min basert på 10 minutter) Støy og vibrasjon m Advarsel: Støy kan ha en alvorlig innvirkning på hel- sen din. Hvis maskinstøyen overstiger 85 dB, må du bruke et egnet hørselsvern. Støyverdier Støyverdiene ble utledet i samsvar med EN ISO 3744:1995. Lyde󰀨ektnivå L

97 dB Lydtrykknivå L

7. Det er forbudt å røyke under sprøyting og i ar-

beidsrommet. Eksplosjonsfare! Også malings- damp er lett brennbar.

8. Ovner, åpent lys eller maskiner som avgir gnister

må ikke være til stede eller drives.

9. Ikke oppbevar eller konsumer mat og drikke i ar-

beidsrommet. Malingsdamp er helseskadelig.

10. Arbeidsrommet må være større enn 30 m³, og

tilstrekkelig luftutveksling må garanteres under sprøyting og tørking.

11. Ikke sprøyt mot vinden. Følg alltid forskriftene

til den lokale politimyndigheten når du sprøyter brennbare eller farlige spraymaterialer.

ren, slik at denne ikke kan komme i direkte kontakt med arbeidsmediet. Drift av trykktanker

• Den som driver en trykktank, må holde den i for- skriftsmessig tilstand, drive den forskriftsmessig, overvåke den, utføre nødvendige service- og repa- rasjonsarbeider umiddelbart og gjennomføre sikker- hetstiltak tilsvarende omstendighetene.

• Tilsynsmyndigheten kan i enkelttilfeller beordre nød- vendige overvåkingstiltak.

• En trykktank skal ikke brukes hvis den har mangler som kan sette ansatte eller tredjeparter i fare.

• Kontroller trykktanken for rust og skader før hver drift. Kompressoren skal ikke drives med en skadet eller rusten trykktank. Hvis du konstaterer skader, må du ta kontakt med kundeservice-verkstedet. Advarsel! Under driften danner dette elektroverktøyet et elektro- magnetisk felt. Dette feltet kan under visse omstendig- heter skade aktive eller passive medisinske implan- tater. For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implan- tater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes. Ta godt vare på sikkerhetsinstruksjonene. Resterende risikoer Maskinen er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved ar- beidet.www.scheppach.com

• Luft som suges inn må være tørr og fri for støv.

• Ikke plasser kompressoren i et fuktig eller vått rom.

• Kompressoren må kun drives i egnede rom (godt ventilert, omgivelsestemperatur +5°C til 40°C). Det må ikke være støv, syrer, damper, eksplosive eller brennbare gasser i rommet.

• Kompressoren er egnet for bruk i tørre rom. Bruk er ikke tillatt i områder hvor det arbeides med vann- sprut.

• Kompressoren skal kun brukes utendørs i korte pe- rioder, ved tørre omgivelsesforhold.

• Kompressoren må alltid holdes tørr og må ikke bli stående ute etter arbeid.

9. Oppbygning og betjening

• Før hjulskruen (D) gjennom borehullet i hjulet (5).

• Før hjulskruen (D) gjennom hullet i hjulstengene.

• Fest hjulet (5) med hjulbolten (D). Bruk ev. en skifte- nøkkel (ikke inkludert i leveringsomfanget).

• Gjenta trinnene med det andre hjulet (5).

9.2 Montering av støttefoten (g. 4)

• Før igangsetting må du påse at nettspenningen stemmer overens med driftsspenningen og maski- ne󰀨ekten på typeskiltet. Vibrasjonsverdi: Vibrasjon ah: > 2,5 m/s² Bruk hørselsvern. - Den angitte totale vibrasjonsverdien og den totale støyemisjonsverdien er blitt målt iht. en standardi- sert testmetode og kan brukes for sammenligning av et el-verktøy med et annet. - De angitte totale vibrasjonsverdiene og den angitte støyemisjonsverdien kan også benyttes til en forelø- pig vurdering av belastningen. En advarsel: - Vibrasjons- og støyemisjonene kan ved den faktiske bruken av elektroverktøyet skille seg fra de angitte verdiene, avhengig av type og måte, som el-verk- tøyet brukes, spesielt, hvilket type emne som bear- beides. - Det er nødvendig å fastlegge sikkerhetstiltakene for beskyttelse av operatøren, som er basert på en bedømmelse av vibrasjonsbelastningen under de faktiske bruksforholdene (derved skal en ta hensyn til alle aspektene til driftssyklusen, for eksempel pe- rioder, der el-verktøyet er slått av, og slike, der det er slått på, men drives uten belastning).

• Åpne emballasjen og ta apparatet forsiktig ut av es- ken.

• Sjekk apparatet og tilbehørsdeler for transportskader. Ved anmerkninger skal distributøren informeres umid- delbart. Senere reklamasjoner vil ikke bli godtatt.

• Hvis det er mulig, bør du bevare emballasjen til ga- rantiperioden er over.

• Gjør deg kjent med brukerveiledningen før du tar apparatet i bruk.

• Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.

• Oppgi ved bestillinger våre artikkelnumre, samt type og byggeår for apparatet. m ADVARSEL! Apparatet og emballasjemateriale er ikke et leke- tøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!www.scheppach.com

• Trykksteder, når tilkoblingsledninger føres gjennom vinduer eller dørsprekker.

• Knekkpunkt på grunn av feil feste eller føring av til- koblingsledningen.

• Grensesnitt på grunn av at tilkoblingsledningen ble overkjørt.

• Skader på isoleringen fordi den ble revet ut av stik- kontakten i veggen.

• Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 kvadratmillimeter. Tilkoblinger og reparasjoner av det elektriske utstyret skal kun gjøres av en elektriker.

• Lange tilførselsledninger, samt forlengelser, kabel- tromler osv. forårsaker spenningsfall og kan hindre motoren i å starte.

• Ved lave temperaturer under +5°C kan det være vanskelig å starte motoren.

9.4 På-/av-bryter (g. 2)

• Ved å trykke på-/av-bryteren (9) i posisjon I slås kompressoren på.

• For å slå av kompressoren må på-/av-bryteren (9) trykkes i posisjon 0.

• Med trykkregulatoren (6) kan du stille inn ønsket trykk.

• Trykket på hurtigkoblingen (2) kan innstilles fra 0 bar til 10 bar.

9.6 Trykkbryterinnstilling

• Trykkbryteren er innstilt fra fabrikken. - Innkoblingstrykk ca. 8 bar - Utkoblingstrykk ca. 10 bar

9.7 Montere trykkluftslangen (ikke inkludert i le-

9.8 Demontere trykkluftslangen (ikke inkludert i

• Press koblingsringen på hurtigkoblingen (2) mot kompressoren. Trykkluftslangen spretter ut av hur- tigkoblingen (2). m Obs! Avhengig av det eksisterende trykket blir trykkluftslan- gen kastet bort fra kompressoren. For å unngå personskader, hold trykkluftslangen godt fast bak hurtigkoblingen (2) ved demontering.

10. Elektrisk tilkobling

Den installerte elektromotoren er tilkoblet og klar for drift. Tilkoblingen tilsvarer de gjeldende VDE- og DIN-bestemmelsene. Nettilkoblingen hos kunden, samt skjøteledningen som benyttes, må være i sam- svar med disse forskriftene.www.scheppach.com

Sikkerhetsventilen (8) er stilt inn på det høyeste tillatte trykket for trykktanken (3). Det er ikke tillatt, å justere eller fjerne sikkerhetsventilen (8). Sikkerhetsventilen (8) må opereres hver 30. driftstime, men minst 3 ganger i året for at den skal fungerer riktig ved behov. Vri tappemutteren (8.1) mot urviseren for å åpne, for å åpne utløpet til sikkerhetsventilen (8). Sikkerhetsventilen (8) slipper nå hørbart ut luft. Vri der- etter fast tappemutteren (8.1) igjen med urviseren.

m Obs! Trekk ut strømpluggen, luft ut apparatet og alle tilkoblede trykkluftverktøy. Slå av kompressoren slik at den ikke kan tas i drift av uvedkommende. m Obs! Oppbevar kompressoren kun i et tørt miljø som er utilgjengelig for uvedkommende. Må ikke tippes, må kun oppbevares stående!

11.4.1 Slippe ut overtrykket

Slipp ut overtrykket i kompressoren, ved å slå av kom- pressoren og bruke opp den gjenværende trykkluften i trykktanken (3), f.eks. med et trykkluftverktøy i tom- gang eller med en utblåsningspistol.

11.5 Transport (g. 1)

Kompressoren kan transporteres på hjulene (5) ved å vippe transporthåndtaket (1). Ved tilbakemeldinger må du angi følgende infor- masjon:

• strømtype til motoren

• informasjon til maskinens typeskilt

• informasjon til motor-typeskiltet

11. Rengjøring, vedlikehold og lagring

og reservedelsbestilling m Obs! Trekk ut strømpluggen før alle rengjørings- og vedlike- holdsarbeider! Fare for personskader grunnet elektrisk støt! m Obs! Vent til apparatet er fullstendig avkjølt! Forbrennings- fare! m Obs! Apparatet må være trykkløst før alle rengjørings- og vedlikeholdsarbeider! Fare for personskader!

• Hold apparatet mest mulig fri for støv og smuss. Tørk av apparatet med en ren klut eller blås ut av det med trykkluft med lavt trykk.

• Vi anbefaler at du rengjør apparatet direkte etter hver bruk.

• Rengjør apparatet regelmessig med en fuktig klut og litt ytende såpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe plastdelene til apparatet. Pass på at det ikke kan komme vann inn i maskinen.

• Slange og sprøyteverktøy må kobles fra kompresso- ren før rengjøring. Kompressoren må ikke rengjøres med vann, løsningsmidler eller lignende.

11.2 Vedlikehold av trykktanken (g. 3)

m Obs! For å sikre at trykktanken (3) er langvarig holdbar, må du etter hver drift tape av kondensvannet ved å åpne tappeskruen (10). Slipp først ut kjeltrykket. Tappeskruen (10) åpnes ved å vri mot urviseren (sett fra undersiden av kompressoren på skruen), slik at kon- densvannet kan renne fullstendig ut av trykktanken (3). For å tappe kondensvannet fullstendig ut av trykktan- ken (3), må den vippes litt til siden slik at tappeskruen (10) er det laveste punktet.www.scheppach.com

- Du kan levere inn opptil tre gamle elektriske en- heter per type enhet, med en maksimal kantleng- de på 25 centimeter, fra produsenten gratis uten å først kjøpe en ny enhet eller ta dem til et annet autorisert innsamlingspunkt i ditt område. - Du kan nne ut ere supplerende returbetingelser fra produsenter og distributører hos de respektive kundeservicene.

• Hvis produsenten leverer et nytt elektrisk apparat til en privat husholdning, kan denne arrangere at det gamle elektriske apparatet skal hentes på fore- spørsel fra sluttbrukeren. Ta kontakt med produsen- tens kundeservice for dette.

• Disse erklæringene gjelder kun for enheter som er installert og solgt i landene i EU og underlagt det europeiske direktivet 2012/19/EU. I land utenfor EU kan det være avvikende bestemmelser for kassering av brukte elektriske og elektroniske enheter.

11.6 Reservedelsbestilling

Ved bestilling av reservedeler må du angi følgende opplysninger;

11.7 Serviceinformasjon

12. Kassering og gjenvinning

Merknad om emballasjen Emballasjemateriale kan resirku- leres. Vennligst kast emballasje på en miljøvennlig måte. Henvisninger til elektro- og elektronikkenhetslov (ElektroG) Brukt elektriske og elektroniske enheter skal ikke kastes i husholdningsavfallet, men må samles inn eller kasseres separat!

• Gamle batterier eller oppladbare batterier, som ikke er fast installert i det gamle apparatet, må tas ut uten at de skades før apparatet leveres inn! Kasseringen av disse er regulert av batteriloven.

• Eieren eller brukeren av elektriske og elektroniske apparater er forpliktet til å levere disse inn til gjen- vinning.

• Sluttbrukeren har ansvaret for å slette personrela- terte opplysninger fra enheten som skal kasseres!

• Symbolet med gjennomstreket søppelkasse betyr at brukte elektriske og elektroniske enheter ikke skal kastes i husholdningsavfallet.

• Brukte elektroniske og elektriske enheter kan leve- res inn gratis ved følgende steder: - O󰀨entlige kasserings- eller innsamlingssteder (f.eks. kommunale miljøstasjoner). - Utsalgssteder for elektriske apparater (stasjonæ- re eller online) dersom forhandleren er forpliktet til å ta enhetene tilbake eller frivillig tilbyr dette.www.scheppach.com

Feil Mulig årsak Tiltak Kompressor går ikke. Nettspenning ikke tilgjengelig. Kontroller kabelen, strømpluggen og stikkontakten. For lav nettspenning. Unngå for lange skjøteledninger. Bruk en skjøteledning med tilstrekkelig ledertverrsnitt. Utetemperatur for lav. Må ikke drives under 0° C utetemperatur. Motor overopphetet. La motoren avkjøles, fjern ev. årsaken for overoppheting. Kompressoren går men uten trykk. Tilbakeslagsventil lekker. Skift ut tilbakeslagsventil. Tetninger ødelagt. Kontroller tetningene og få ødelagte tetninger bli skiftet ut av et fagverksted. Tappeskruen for kondensvann er utett. Trekk til skruen for hånd. Kontroller tetningen på skruen og skift ut om nødvendig. Kompressoren går, trykk vises på manometeret, men verktøyene går ikke. Slangeforbindelser utett. Kontroller trykkluftslangen og verktøyene, skift ut om nødvendig. Hurtigkobling utett. Kontroller hurtigkobling, skift ut om nødvendig. Stilt inn for lavt trykk på trykkregulatoren. Skru opp trykkregulatoren ytterligere.www.scheppach.com
