BRUKSANVISNING HC51V SCHEPPACH

KompressorÖversättning av original-bruksanvisning

Förklaring av symbolerna på produkten Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbo- lerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor. Varning - läs instruktionsmanualen för att minska risken för personskada. Använd ett hörselskydd. Buller kan orsaka hörselskador. Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm uppstå. Asbesthaltigt material får inte bearbetas! Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr isor, spån och damm från maskinen, kan det orsaka synförlust. Varning för heta ytor. Varning för elektrisk spänning Varning! Kompressorn kan starta utan förvarning. Utsätt inte maskinen för regn. Apparaten får bara stationeras, lagras och användas i torra miljöer.

Uppgift om ljude󰀨ektnivån i dB Produkten uppfyller kraven i gällande europeiska direktiv. m OBS! I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol. Produkten uppfyller kraven i gällande serbiska direktiv.www.scheppach.com

11. Rengöring, underhåll, förvaring och reservdelsbeställning .............................. 215

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säker- hetsinstruktionerna.

10. Avtappningsskruv för kondensvatten

4. Avsedd användning

Kompressorn används för att generera tryckluft för tryckluftsdrivna verktyg, som kan drivas med en luft- mängd till ca 109 l/min. (t.ex. luftpåfyllare, utblåspisto- ler och lackeringspistoler). På grund av den begränsade luftmatningsmängden är det inte möjligt att driva verktyg som har en mycket hög luftförbrukning (t.ex. putsmaskiner med oscillerande rörelse, stavslip och mutterdragare). Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren.

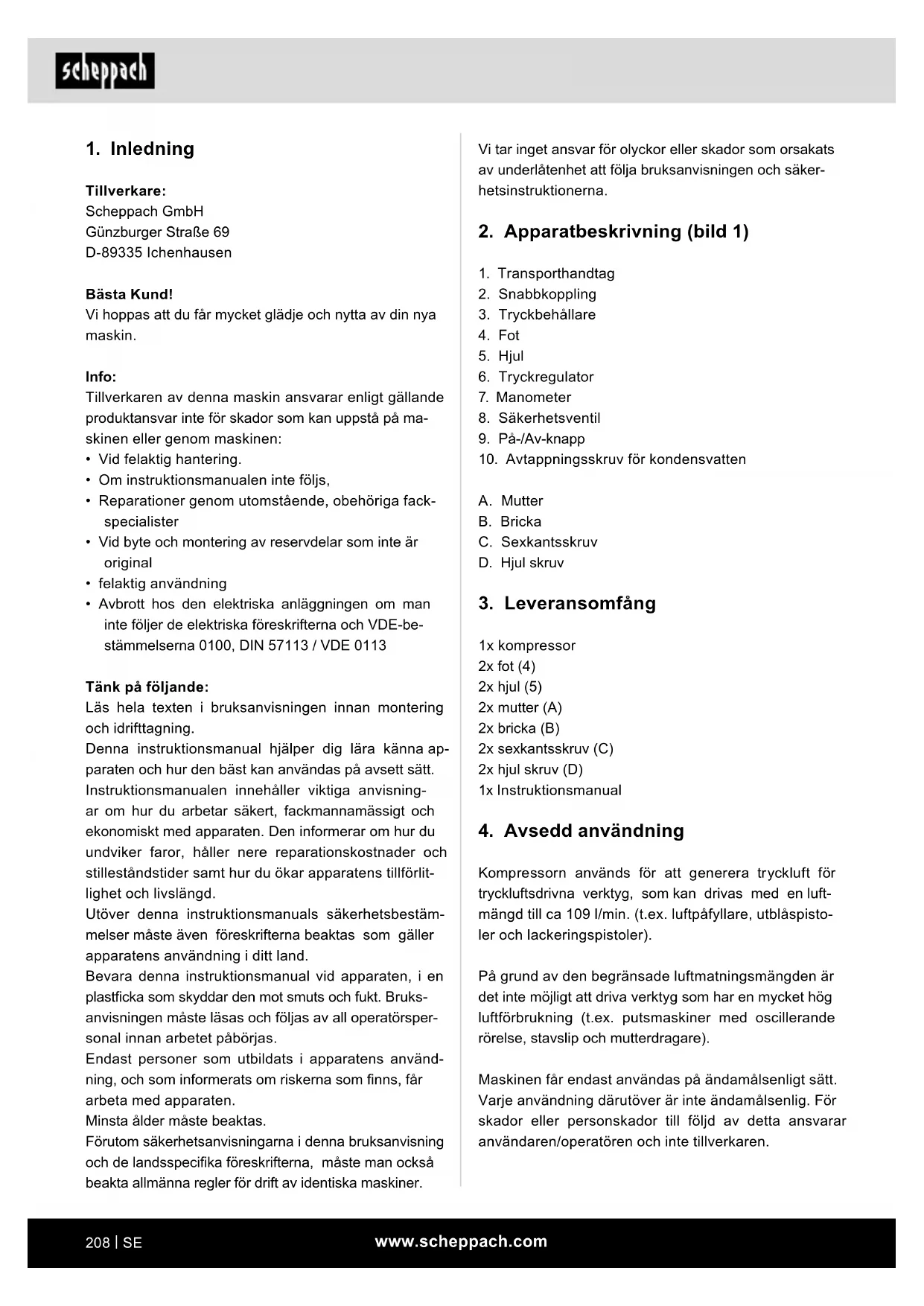

Tillverkare: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Bästa Kund! Vi hoppas att du får mycket glädje och nytta av din nya maskin. Info: Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.

• Om instruktionsmanualen inte följs,

• Reparationer genom utomstående, obehöriga fack- specialister

• Vid byte och montering av reservdelar som inte är original

• Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-be- stämmelserna 0100, DIN 57113 / VDE 0113 Tänk på följande: Läs hela texten i bruksanvisningen innan montering och idrifttagning. Denna instruktionsmanual hjälper dig lära känna ap- paraten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisning- ar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlit- lighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestäm- melser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land. Bevara denna instruktionsmanual vid apparaten, i en plastcka som skyddar den mot smuts och fukt. Bruks- anvisningen måste läsas och följas av all operatörsper- sonal innan arbetet påbörjas. Endast personer som utbildats i apparatens använd- ning, och som informerats om riskerna som nns, får arbeta med apparaten. Minsta ålder måste beaktas. Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.www.scheppach.com

b. Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med krop- pen. Risken för elstötar ökar om din kropp är jordad. c. Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar. d. Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutnings- sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade slad- dar ökar risken för elstötar. e. Om du använder en förlängningssladd när du arbetar med ett elredskap utomhus måste den vara avsedd för utomhusbruk. Förlängnings- sladdar som är avsedda för utomhusbruk minskar risken för elstötar. Vid arbete utomhus ska bara för ändamålet tillåtna och markerade förlängningska- blar användas. Använd kabeltrumma bara i utrullat tillstånd. f. Använd en jordfelsbrytare med en utlösnings- ström på 30 mA eller lägre om du måste an- vända elverktyget i en fuktig omgivning. An- vändning av en jordfelsbrytare minskar risken för elstötar. Personsäkerhet a. Var uppmärksam, tänk på vad du gör och an- vänd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller på- verkad av alkohol, droger eller läkemedel. Ett ögonblicks oaktsamhet vid användning av elverk- tyget kan leda till allvarliga olyckor. b. Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skydds- utrustning anpassad till elredskapets användning, som munskydd, halksäkra säkerhetsskor, hjälm och hörselskydd, minskar risken för personskador. c. Undvik att starta maskinen oavsiktligt. Försäk- ra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträ󰀨a om du håller ngret på bryta- ren när du bär elverktyget, eller om elverktyget är tillslaget när det ansluts till strömförsörjningen. d. Ta bort alla inställningsverktyg eller skruvnyck- lar innan du startar elverktyget. Ett verktyg el- ler en skruvmejsel som benner sig i en roterande maskindel på elverktyget kan orsaka personskador. Apparaten får endast användas av personer som har fyllt 16 år. Ett undantag gäller ungdomar som lär sig använda maskinen inom ramen för sin yrkesutbildning under uppsikt av en lärare. Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell använd- ning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Allmänna säkerhetsanvisningar

Elverktyg m VARNING Läs alla säkerhetsanvisningar, in- struktioner, illustrationer och tekniska specika- tioner som medföljer detta elverktyg. Om du inte följer säkerhetsanvisningarna och de angiv- na instruktionerna nns risk för elstötar, bränder och/ eller allvarliga personskador. Bevara alla säkerhetsanvisningar och instruktio- ner för framtida bruk. Begreppet elverktyg som används i säkerhetsanvis- ningarna avser såväl eldrivna elverktyg (med elsladd) som batteridrivna elverktyg (utan elsladd). Arbetsplatssäkerhet a. Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplat- ser utgör en olycksrisk. b. Arbeta inte med elverktyg i områden med ex- plosionsrisk om det nns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna. c. Barn och andra personer får inte vistas i om- rådet medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir dist- raherad. Elsäkerhet a. Elverktygets stickkontakt måste passa i el- uttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till- sammans med jordade elredskap. Intakta stick- kontakter och uttag som passar till dessa minskar risken för elstötar.www.scheppach.com

f. Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra. g. Använd elverktyget, tillbehören och andra tillbehör som används under arbetet enligt an- visningarna i denna bruksanvisning. Ta även hänsyn till arbetsförhållandena under ditt ar- bete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för. h. Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kon- troll av elverktyget i oförutsedda situationer. Service a. Elverktyg måste repareras av kvalicerade fackmän, endast originalreservdelar får an- vändas. Därmed säkerställs att elverktyget fort- sätter vara säkert. Säkerhetsanvisningar för kompressorer m Observera! Vid användning av denna kompressor ska följande principiella säkerhetsåtgärder beaktas som skydd mot elektrisk stöt, skaderisk och brandfara. Läs och beakta dessa anvisningar innan du använder apparaten. Säkert arbete.

1. Sköt dina verktyg med omsorg

- Håll kompressorn ren för att kunna arbeta bra och säkert. - Följ underhållsföreskrifterna. - Kontrollera regelbundet elverktygets anslutnings- kabel och låt en behörig fackman byta den vid skada. - Kontrollera regelbundet förlängningskablar och byt ut dem om de är skadade.

2. Dra alltid ut kontakten ur uttaget

- När elverktyget inte används, före underhåll och vid byte av verktyg som till exempel sågblad, borr och fräs.

3. Kontrollera elverktyget efter eventuella skador

- Innan elverktyget används måste en noggrann undersökning göras av skyddsanordningar och ev. lätt skadade delar, så att de fungerar felfritt. e. Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträ󰀨ar. f. Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår, kläder och handskar på avstånd från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar. Vid arbete utomhus är gummihandskar och halkfria skodon rekommen- derbart. Bär hårnät om du har långt hår. g. Om det nns monterade anordningar för dammsugning och dammuppsamling ska du se till att de är anslutna och används på rätt sätt. Användning av en dammutsugning kan mins- ka risker orsakade av damm. h. Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till all- varliga personskador inom bråkdelar av sekunder. Använda och hantera elverktyget a. Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbe- tar bättre och säkrare i det angivna e󰀨ektområdet med ett elverktyg som är avsett för arbetet. b. Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av läng- re är farligt och måste repareras. c. Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskininställ- ningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försiktighetsåt- gärd förhindrar att du startar elverktyget oavsiktligt. d. Förvara elverktyg som inte används utom räck- håll för barn. Låt inte personer använda elverk- tyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer. Oanvända elverktyg ska förvaras på en torr, högt belägen eller låst plats utom räckhåll för barn. e. Ta väl hand om elverktyg och insättningsverk- tyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på elredskapets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av då- ligt underhållna elverktyg.www.scheppach.com

Ytterligare säkerhetsanvisningar Använd inte kompressorn vid regn. Vid användning i samband med sprututrustning (t.ex. färgsprutpistoler), håll avstånd till apparaten och spruta inte mot kompressorn. Följ driftmanualerna som hör till de aktuella tryck- luftsverktygen/tryckluftsutrustningarna! Även de följande allmänna anvisningarna ska följas: Säkerhetsanvisningar för arbete med tryckluft och utblåsningspistoler

• Var noga med tillräckligt avstånd till produkten, minst 2,50 m gäller, och håll tryckluftsverktygen/ tryckluftsutrustningarna borta från kompressorn un- der driften.

• Kompressorpump och ledningar når under drift höga temperaturer. Kontakt leder till brännskador.

• Luften som sugs ut med kompressorn måste vara fri från tillsatser som i kompressorpumpen kan leda till bränder eller explosioner.

• När slangkopplingen släpps måste kopplingsstyck- et på slangen hållas fast med handen. På så sätt undviker man skador till följd av att slangen kastas tillbaka.

• När arbeten utförs med utblåsningspistolen måste hörselskydd användas. Främmande föremål och delar som blåser iväg kan lätt orsaka personskada.

• Bär skyddsglasögon och andningsmask vid arbeten med tryckluftspistolen. Damm är hälsofarligt! Främ- mande föremål och delar som blåser iväg kan lätt orsaka personskada.

• Blås inte på andra personer med utblåsningspisto- len och rengör inte kläder som sitter på kroppen. Skaderisk! Säkerhetsanvisningar vid användning av sprut- och sprejutrustningar (t.ex. färgsprutor):

1. Håll sprejutrustningen borta från kompressorn vid

påfyllningen så att ingen vätska kommer i kontakt med kompressorn.

3. Bearbeta inte lacker eller lösningsmedel med en

ampunkt under 55° C. Explosionsrisk!

4. Värm inte upp lacker och lösningsmedel. Explo-

sionsrisk! - Kontrollera om de rörliga delarna inte är skada- de och fungerar som de ska och inte klämmer åt. Samtliga delar måste vara korrekt monterade och alla villkor uppfyllda för att säkerställa felfri drift hos elverktyget. - Skadade skyddsanordningar och delar måste repareras eller bytas ut på ett avsett sätt genom en erkänd fackverkstad, om inget annat anges i bruksanvisningen. - Använd inte trasiga eller skadade anslutningska- blar.

- För din egen säkerhet, använd bara tillbehör och extrautrustning som anges i bruksanvisningen eller som föreslås eller anges av tillverkaren. An- vändning av andra än de i instruktionsboken eller katalogen rekommenderade tillsatsverktygen el- ler tillbehören kan innebära en personlig skade- risk för dig.

5. Byte av anslutningsledningen

- Om anslutningsledningen skadas måste den by- tas ut av tillverkaren eller en behörig elektriker för att undvika fara. Risk för elektriska stötar.

6. Påfyllning av däck

- Kontrollera däcktrycket omedelbart efter påfyll- ningen med hjälp av en lämplig manometer, t.ex. på en tankstation.

7. Mobila kompressorer i byggställesdrift

- Se till att alla slangar och armaturer är avsedda för högsta tillåtna arbetstryck för kompressorn.

8. Uppställningsplats

- Ställ endast kompressorn på ett jämnt och fast underlag. - Vid låga temperaturer under 0 °C är det förbjudet att starta motorn. - Vidrör inte de heta komponenterna på kompres- sorn. - Vi rekommenderar att matningsslangar med tryck över 7 bar utrustas med en säkerhetskabel, t.ex. en stållina. - Undvik stora belastningar på ledningssystemet genom att använda exibla slanganslutningar för att undvika brytställen. - Luta inte kompressorn mer än 30° från vertikalen.www.scheppach.com

För att minska risken för dödsfall eller allvarliga skad- or rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta till- verkaren av det medicinska implantatet innan verktyget används. Förvara säkerhetsanvisningen på ett säkert sätt. Restrisker Maskinen har tillverkats enligt senaste tekniska rön och gällande säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.

• Trots alla vidtagna åtgärder kan det nnas restrisker som inte är uppenbara.

• Restrisker kan minimeras genom att säkerhetsan- visningar och ändamålsenlig användning liksom bruksanvisningen beaktas i sin helhet.

• Undvik att starta maskinen utan avsikt: startknap- pen får inte vara intryckt när du sätter in kontakten i eluttaget. Använd det verktyg som rekommenderas i den här instruktionsmanualen. Då får du en maskin som ger maximal e󰀨ekt.

• Håll händerna borta från arbetsområdet när maski- nen är i drift.

Tryckbehållarvolym ca. 50 l Arbetstryck max. 10 bar Teo. Sugkraft ca. 220 l/min Teo. Ute󰀨ekt ca. 109 l/min Skyddstyp IP 30 Apparatvikt 23,8 kg Max. uppställningshöjd (ö.h.) 1000 m Med förbehåll för tekniska ändringar! *S3 15% = periodisk intermittent drift med tillkopplings- period på 15% (1,5 min av 10 minuter)

5. Om hälsofarliga vätskor bearbetas måste ltre-

ringsutrustning (ansiktsmasker) användas som skydd. Beakta även uppgifter om skyddsåtgärder från tillverkare av sådana ämnen.

6. De uppgifter som står på förpackningen med

materialet som ska bearbetas och informationen i förordningen om farliga ämnen måste beaktas. Vid behov ska ytterligare skyddsåtgärder vidtas, särskilt lämpliga kläder och masker.

7. Under sprutningen liksom i arbetsrummet är det

förbjudet att röka. Explosionsrisk! Färgångor är också lättantändliga.

8. Brandställen, öppen låga eller maskiner som det

slår gnistor om får inte nnas i närheten eller an- vändas.

9. Förvara och förtär inte mat eller drycker i arbets-

rummet. Färgångor är hälsofarliga.

10. Arbetsrummet måste vara större än 30 m³ och det

måste nnas tillräckligt stort luftutbyte under sprut- ning och torkning.

11. Spruta inte i motvind. Bestämmelser från den lo-

kala polismyndigheten måste alltid beaktas när brännbara resp. farliga ämnen sprutas.

12. Använd inte PVC-tryckslangen för att bearbeta

medier som lacknafta, butanol och metylklorid. Dessa medier förstör tryckslangen.

13. Arbetsområdet måste vara avskilt från kompres-

sorn så att den inte kan komma i direkt kontakt med arbetsmediet. Drift av tryckbehållare

• Den som använder en tryckbehållare måste hålla den i gott skick, använda den på ett korrekt sätt, övervaka, utan fördröjning genomföra nödvändiga reparationer och underhållsarbeten och vidta de sä- kerhetsåtgärder som krävs efter omständigheterna.

• Tillsynsmyndigheter kan i enstaka fall hjälpa till att ordna nödvändiga övervakningsåtgärder.

• En tryckbehållare får inte användas om den uppvisar fel som kan leda till att användaren eller tredje part utsätts för fara.

• Kontrollera alltid innan tryckbehållaren börjar an- vändas om den är rostig eller skadad. Kompressorn får inte användas med en skadad eller rostig tryck- behållare. Om det förekommer skador, kontakta kundtjänstverkstaden. Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat.www.scheppach.com

• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.

• Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar. m VARNING! Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och småde- lar! Risk för kvävning eller andra skador!

8. Före idrifttagning

• Innan maskinen ansluts måste du kontrollera att uppgifterna på typskylten överensstämmer med dem som gäller för elnätet.

• Kontrollera maskinen för transportskador. Rappor- tera eventuella skador omedelbart till transportföre- taget som levererade kompressorn.

• Kompressorn måste installeras i närheten av ope- ratören.

• Långa luftledningar och långa matarledningar (för- längningssladdar) bör undvikas.

• Se till att insugsluften är torr och dammfri.

• Ställ inte kompressorn i fuktiga eller våta utrymmen.

• Kompressorn får endast användas på en lämplig plats (väl ventilerad, omgivningstemperatur +5 °C till 40 °C). Rummet måste vara fritt från damm, syror, rök, explosiva eller brandfarliga gaser.

• Kompressorn är avsedd för användning i torra ut- rymmen. I områden där arbete med sprayvatten sker är användning inte tillåten.

• Kompressorn får endast användas utomhus tillfälligt och då i torra miljöer.

• Kompressorn måste alltid hållas torr och får inte bli kvar utomhus efter arbetet.

9. Montering och manövrering

m Observera! Montera klart hela maskinen innan den tas i drift!

9.1 Montera hjulen (bild 4)

• För hjulskruven (D) genom borrhålet i hjulet (5).

• För hjulskruven (D) genom hålet i hjulstången.

• Fäst nu hjulet (5) med för hjulskruven (D). Använd vid behov en skiftnyckel (ingår inte i leveransom- fånget).

• Upprepa stegen med det andra hjulet (5). Buller och vibration m Varning: Buller kan ha allvarlig inverkan på din häl- sa. Om maskinens buller överstiger 85 dB, bör du an- vända ett passande hörselskydd. Typvärden buller Bullervärdena fastställdes i enlighet med EN ISO 3744:1995. Ljude󰀨ektnivå L

97 dB Ljudtrycksnivå L

Använd ett hörselskydd. - Det angivna totalvärdet för vibrationer och det an- givna bulleremissionsvärdet har uppmätts med ett standardiserat testförfarande och kan användas för att jämföra ett elverktyg med ett annat. - Det angivna totalvärdet för vibrationer och det angiv- na bulleremissionsvärdet kan också användas för en preliminär uppskattning av belastningen En varningsanvisning: - Vibrations- och bulleremissionerna kan avvika från de angivna värdena under den faktiska använd- ningen av elverktyget beroende på hur elverktyget används, och framför allt påverkar vilken typ av ar- betsstycke som bearbetas. - Det är nödvändigt att lägga fast säkerhetsåtgärder för att skydda användaren och dessa ska baseras på en uppskattning av vibrationsbelastningen under de faktiska användningsvillkoren (här ska hänsyn tas till alla delar av driftcykeln, till exempel de tider när elverktyget är avstängt och när det visserligen är startat men körs utan belastning).

• Öppna förpackningen och ta ut enheten försiktigt.

• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det nns).

• Kontrollera att leveransomfånget är fullständigt.

• Kontrollera enheten och tillbehör för transportskador. Vid reklamationer måste transportören genast med- delas. Senare reklamationer kan inte behandlas.

• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.

• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.www.scheppach.com

För att undvika personskada, håll fast tryckluftsslang- en stadigt när du demonterar den direkt efter snabb- kopplingen (2).

10. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter. Vid arbeten med sprut- och sprejutrustningar samt vid tillfällig användning utomhus måste apparaten anslutas över en jordfelsbrytare med en utlösningsström på 30 mA eller lägre. Skadad elanslutningsledning På elektriska anslutningsledningar uppstår ofta isola- tionsskador. Orsaker till detta kan vara:

• Tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.

• Knäckställen genom felaktig fastsättning eller styr- ning av anslutningsledningen.

• Snittställen genom att anslutningsledningen körts över.

• Isolationsskador genom ryck ur vägguttaget.

• Sprickor genom isolationens åldring. Sådana skadade elanslutningsledningar får inte använ- das och är på grund av isolationsskadorna livsfarliga. Kontrollera regelbundet anslutningsledningar för skad- or. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen. Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med samma märkning. Enligt föreskrift ska typbeteckningen vara tryckt på an- slutningskabeln. Säkerhetsanvisningar för bytet av skadade eller defekta nätanslutningskablar Anslutningstyp Y Om nätanslutningskabeln till den här maskinen skadas måste den bytas ut av tillverkaren eller dennes kund- service eller av en person med liknande kvalikationer för att undvika fara.

9.2 Montera fötterna (bild 4)

• Montera den medföljande foten (4) med de två sex- kantsskruvarna (C), de två brickorna (B) och de två änsmuttrarna (A) enligt bild 4.

• Kompressorn är utrustad med en nätledning med jor- dat uttag. Den kan när som helst anslutas till ett eluttag 230 V~ / 50 Hz, som skyddas av en säkring på 16 A.

• Kontrollera före idrifttagningen att nätspänningen motsvarar driftspänningen och maskinstyrkan som anges på märkskylten.

• Långa matarledningar liksom förlängningar, kabel- trummor osv. orsakar spänningsfall och kan förhin- dra motorn från att starta.

• Vid låga temperaturer under +5°C nns det risk för att motorn inte startar till följd av tröghet.

9.4 Strömbrytare (bild 2)

• Kompressorn startas med strömbrytaren (9) som trycks till position I.

• För att stänga av kompressorn måste strömbrytaren (9) tryckas in i läge 0.

9.5 Tryckinställning: (Bild 1)

• Det tryck som för närvarande nns i tryckbehållaren (3) visas med manometern (7).

• Tryckregulatorn (6) används för att ställa in önskat tryck.

• Trycket på snabbkopplingen (2) kan ställas in från 0 bar till 10 bar.

9.6 Tryckbrytarinställning

• Tryckbrytaren har ställts in i fabriken. - Inkopplingstryck ca 8 bar - Avstängningstryck ca 10 bar

9.7 Montera tryckluftsslangen (ingår inte i leve-

• Tryck in tryckluftsslangen i en av de två snabbkopp- lingarna (2). Tryckluftsslangen snäpper på plats.

9.8 Demontera tryckluftsslangen (ingår inte i

• Tryck kopplingsringen på snabbkopplingen (2) mot kompressorn. Tryckluftsslangen hoppar ur snabb- kopplingen (2). m Observera! Tryckluftsslangen kastas bort från kompressorn bero- ende på det bentliga trycket.www.scheppach.com

Avtappningsskruven (10) öppnas genom att den vrids moturs (sett från kompressorundersidan mot skruven) så att kondensvattnet kan rinna ut helt ur tryckbehål- laren (3). För att tömma ut allt kondensvatten ur tryckbehållaren (3) måste denna tippas lätt åt sidan så att avtappnings- skruven (10) utgör den lägsta punkten. Stäng sedan avtappningsskruven (10) igen (vrid medurs). Kontrollera alltid tryckbehållaren (3) med av- seende på rost och skador före varje drift. Kompressorn får inte användas med en skadad eller rostig tryckbehållare (3). Om det förekommer skador, kontakta kundtjänstverkstaden. Tryckbehållarens kondensvatten kan innehålla oljeres- ter. Avfallshantera kondensvattnet miljöriktigt genom att lämna in till en för ändamålet avsedd uppsamlings- plats. Anvisning om avfallshantering av kondensvattnet: Avfallshantera kondensvattnet enligt lokala och natio- nella miljöföreskrifter. Se till att det inte leds ut i av- loppssystemet.

11.3 Säkerhetsventil (bild 1/5)

Säkerhetsventilen (8) är inställd på det högsta tillåtna trycket för tryckbehållaren (3). Det är inte tillåtet att jus- tera eller ta bort säkerhetsventilen (8). För att säkerhetsventilen (8) ska fungera korrekt när den behövs måste den aktiveras var 30:e drifttimme, dock minst 3 gånger per år. Vrid avtappningsmuttern (8.1) moturs för att öppna sä- kerhetsventilens (8) utlopp. Säkerhetsventilen (8) släpper ut luften hörbart. Dra se- dan fast avtappningsmuttern (8.1) medurs igen.

m Observera! Dra ut nätkontakten, avlufta maskinen och alla an- slutna tryckluftsvägar. Stäng av kompressorn så att den inte kan tas i drift av obehöriga. m Observera! Kompressorn får endast förvaras i en torr omgiv- ning, oåtkomlig för obehöriga. Luta den inte, för- vara den stående! Växelströmsmotor

• Nätspänningen måste vara 230 V~.

• Förlängningskablar upp till 25 m längd måste ha ett tvärsnitt på 1,5 kvadratmillimeter. Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalicerade elektriker. Uppge följande information om du har frågor:

• Märkskyltens uppgifter

• Motoruppgifter på märkskylten

11. Rengöring, underhåll, förvaring

och reservdelsbeställning m Observera! Dra alltid ut nätkontakten innan rengörings- och under- hållsarbeten utförs! Skaderisk till följd av elektrisk stöt! m Observera! Vänta tills maskinen har stannat helt! Risk för bränn- skador! m Observera! Gör maskinen trycklös innan rengörings- och under- hållsarbeten utförs! Skaderisk!

• Se till att maskinen är så fri från damm och smuts som möjligt. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lågt tryck.

• Vi rekommenderar att maskinen rengörs direkt efter varje användning.

• Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lös- ningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen.

• Slang och sprutverktyg måste separeras från kom- pressorn före rengöring. Kompressorn får inte ren- göras med vatten, lösningsmedel eller liknande.

11.2 Underhålla tryckbehållaren (bild 3)

m Observera! Tappa av kondensvattnet efter varje användning ge- nom att öppna avtappningsskruven (10) för att ge tryckbehållaren (3) lång hållbarhet. Släpp först ut tanktrycket.www.scheppach.com

• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!

• Symbolen med den överkryssade soptunnan bety- der att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen: - O󰀨entligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinnings- enheter) - Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta. - Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kant- längd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsstäl- le på närmare håll. - Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kom- pletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka- rens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som in- stalleras och säljs i länderna i den Europeiska uni- onen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshan- tering av uttjänta elektriska och elektroniska appa- rater.

11.4.1 Släppa ut övertrycket

Släpp ut övertrycket i kompressorn genom att stänga av kompressorn och använda upp tryckluften som nns i tryckbehållaren (3), t.ex. med ett tryckluftsverktyg i tomgång eller med en utblåspistol.

11.5 Transport (bild 1)

Kompressorn kan transporteras genom att tippa trans- porthandtaget (1) på hjulen (5).

11.6 Reservdelsbeställning

Vid beställning av reservdelar ska följande uppgifter anges;

• Enhetens artikelnummer

11.7 Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial. Slitdelar*: Koppling

• Ingår inte obligatoriskt i leveransen! Du kan få reservdelar och tillbehör från vårt servicecen- ter. För att göra detta, skanna QR-koden på förstasidan.

12. Kassering och återvinning

Anvisningar beträ󰀨ande förpackningen Förpackningsmaterialen kan åter- vinnas. Avfallshantera förpack- ningar miljövänligt. Anvisningar beträ󰀨ande den tyska lagen om dist- ribution, återtagning och miljövänlig avfallshan- tering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG) Uttjänta elektriska och elektroniska appa- rater ska inte kastas i hushållssoporna utan lämnas till separat insamling respekti- ve avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batte- riers avfallshantering regleras i batterilagstiftningen.

• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förplik- tade till återlämning efter apparaternas användning.www.scheppach.com

Störning Möjliga orsaker Åtgärd Kompressorn går inte. Nätspänning nns inte. Kontrollera kabel, nätkontakt, säkring och kontaktuttag. Nätspänning för låg. Undvik för lång förlängningskabel. Använd en förlängningskabel med tillräckligt trådtvärsnitt. Utomhustemperatur för låg. Använd inte i utomhustemperaturer under 0° C. Motorn överhettad. Låt motorn svalna och avhjälp ev. orsaken till överhettningen. Kompressorn går, dock inget tryck. Backventilen läcker Byt backventil. Tätningar trasiga. Kontrollera tätningar, låt en fackverkstad byta ut trasiga tätningar. Avtappningsskruv för kondensvatten otät. Dra åt skruven för hand. Kontrollera tätningen på skruven, byt ut vid behov. Kompressorn igång, tryck visas på manometern men verktyget går inte. Slangförbindelser otäta. Kontrollera tryckluftslang och verktyg, byt ut vid behov. Snabbkoppling otät. Kontrollera snabbkopplingen, byt vid behov. För lågt tryck inställt på tryckregulatorn. Vrid upp tryckregulatorn ytterligare.www.scheppach.com

• Produktets artikelnummer

14. Försäkran om överensstämmelse
