NAVODILA ZA UPORABO Air Force SCHEPPACH

2) Električna sigurnost

13. Otklanjanje neispravnosti

Razlaga simbolov na izdelku Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč. Pred zagonom preberite navodila za uporabo in varnostne napotke ter jih upoštevajte! Stroja ne izpostavljajte dežju. Napravo lahko nameščate, skladiščite in uporabljate le v suhih razmerah. Nosite zaščito dihal!

Nivo moči zvoka v dB. Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite. Primerno za polnjenje pnevmatik. Nosite zaščitna očala! Primerno za delovanje orodij za stisnjeni zrak. Opozorilo pred vročimi površinami. Primerno za delovanje pištol na stisnjeni zrak. Opozorilo pred električno napetostjo. Izdelek ustreza veljavnim evropskim direktivam. Opozorilo! Naprava je opremljena s samodejnim nadzorom zagona. Preprečite tretjim osebam dostop v delovno območje! m Pozor! V teh navodilih smo mesta, ki se tičejo vaše varnosti, označili s tem znakom: Razred zaščite IIwww.scheppach.com

10. Čiščenje vzdrževanje in skladiščenje ............................................................... 138

Poleg varnostnih napotkov iz teh navodil za uporabo in posebnih predpisov vaše države morate pri uporabi identičnih strojev upoštevati tudi splošno veljavna teh- nična pravila. Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

1. Transportni ročaj

m POZOR! Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

• Po možnosti embalažo shranite do preteka garan- cijskega časa.

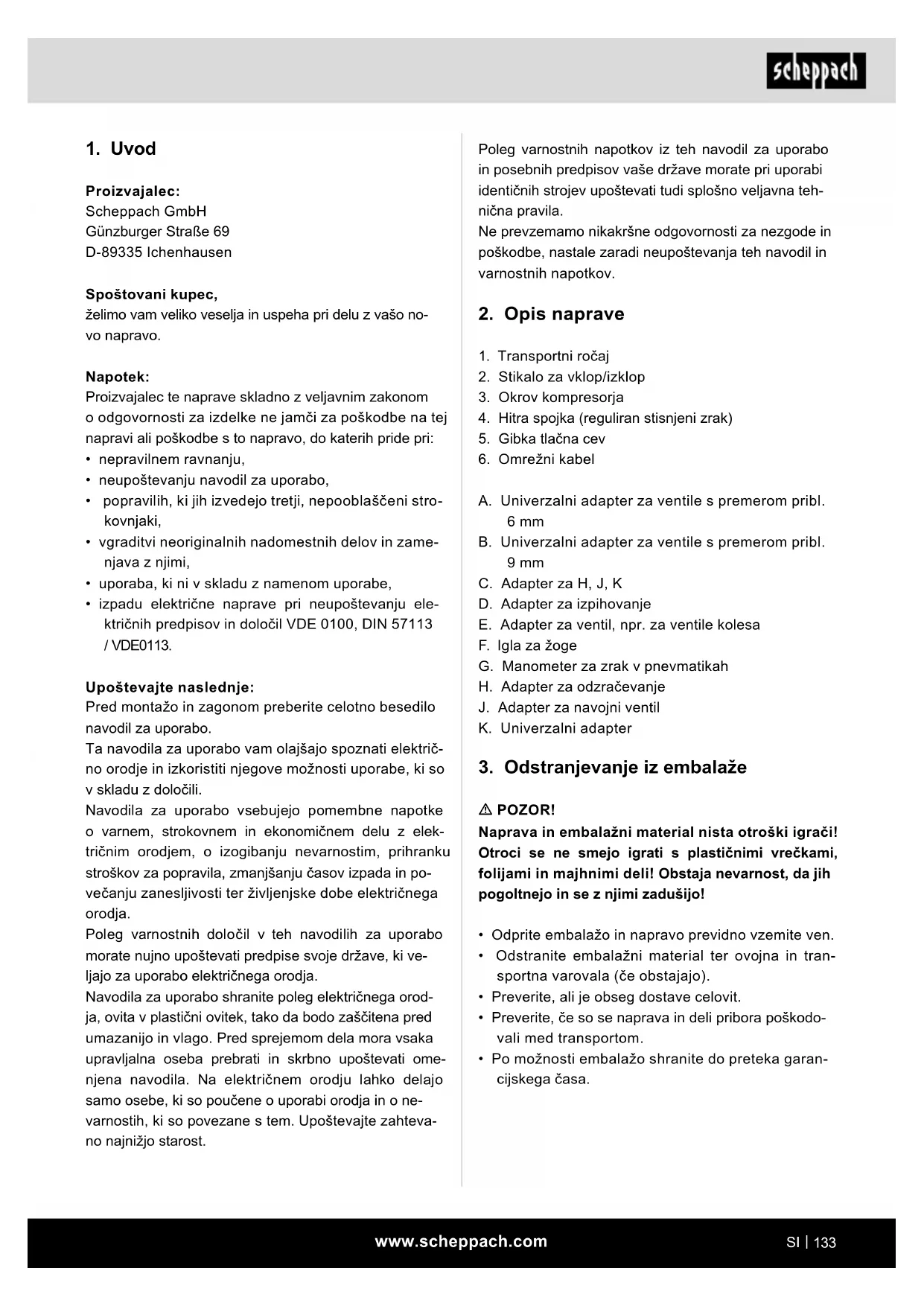

Proizvajalec: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Spoštovani kupec, želimo vam veliko veselja in uspeha pri delu z vašo no- vo napravo. Napotek: Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,

• neupoštevanju navodil za uporabo,

• popravilih, ki jih izvedejo tretji, nepooblaščeni stro- kovnjaki,

• vgraditvi neoriginalnih nadomestnih delov in zame- njava z njimi,

• uporaba, ki ni v skladu z namenom uporabe,

• izpadu električne naprave pri neupoštevanju ele- ktričnih predpisov in določil VDE 0100, DIN 57113 / VDE0113. Upoštevajte naslednje: Pred montažo in zagonom preberite celotno besedilo navodil za uporabo. Ta navodila za uporabo vam olajšajo spoznati električ- no orodje in izkoristiti njegove možnosti uporabe, ki so v skladu z določili. Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z elek- tričnim orodjem, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in po- večanju zanesljivosti ter življenjske dobe električnega orodja. Poleg varnostnih določil v teh navodilih za uporabo morate nujno upoštevati predpise svoje države, ki ve- ljajo za uporabo električnega orodja. Navodila za uporabo shranite poleg električnega orod- ja, ovita v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upoštevati ome- njena navodila. Na električnem orodju lahko delajo samo osebe, ki so poučene o uporabi orodja in o ne- varnostih, ki so povezane s tem. Upoštevajte zahteva- no najnižjo starost.www.scheppach.com

2) Električna varnost

a) Priključni vtič električnega orodja se mora pri- legati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne uporabljajte z električ- nimi orodji, ki so zaščitno ozemljena. Nespre- menjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi površinami cevi, gretij, štedilnikov in hladil- nikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara. c) Električnih orodij ne izpostavljajte dežju ali mokroti. Vdor vode v električno orodje poveča tveganje električnega udara. d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približu- jte vročini, olju, ostrim robovom ali premikajo- čim se delom. Poškodovani ali zamotani priključ- ni vodi povečujejo tveganje električnega udara. e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara. f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega sti- kala na okvarni tok zmanjša tveganje električnega udara.

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, če ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb. b) Nosite osebno zaščitno opremo in vedno za- ščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb. c) Preprečite nenameren zagon. Prepričajte se, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili.

Kompresor je namenjen proizvajanju stisnjenega zra- ka za pnevmatska orodja in lahko delujejo s količino zraka do pribl. 115 l/min (npr. polnilo za pnevmatike, pištola za izpihovanje in pištola za lakiranje). Zaradi omejene količine pretočnega zraka ni mogoče uporab- ljati orodij, ki imajo zelo veliko porabo zraka (npr. vibra- cijski brusilnik, palični brusilnik in pnevmatski izvijač). Kompresor je dovoljeno uporabljati le v suhih in dobro prezračenih notranjih prostorih. Stroj se sme uporabljati samo v skladu s predvidenim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/ upravljavec in ne proizvajalec. Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, če napravo uporabljate v gospodarskih, obrtnih ali indu- strijskih obratih ter enakih dejavnostih.

5. Varnostni napotki

Opozorilo! Preberite vse varnostne napotke in na- vodila! Zaradi neupoštevanja varnostnih napotkov in navodil lahko pride do električnega udara, požara in/ ali hudih telesnih poškodb! Hranite vse varnostne napotke in navodila za pri- hodnjo rabo. V varnostnih napotkih uporabljeni pojem »električno orodje« se nanaša na omrežno gnana električna orod- ja (z omrežnim kablom) in na akumulatorsko gnana električna orodja (brez omrežnega kabla).

1) Varnost na delovnem mestu

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč. b) Z električnim orodjem ne delajte v eksplozij- sko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orod- ja ustvarjajo iskre, ki lahko vnamejo prah ali hlape. c) Otroci in druge osebe se vam ne smejo pribli- ževati, medtem ko uporabljate električno orod- je. Če vas zamotijo, lahko izgubite nadzor nad ele- ktričnim orodjem.www.scheppach.com

e) Skrbno negujte električna in vstavitvena orod- ja. Preverite, če gibljivi deli brezhibno delujejo in se ne zatikajo, če so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij. f) Rezalna orodja morajo biti ostra in čista. Skrb- no negovana rezalna orodja z ostrimi rezalnimi ro- bovi se manj zatikajo in jih je mogoče lažje voditi. g) Električno orodje, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij. h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolzke prijemalne površine ne omogočajo varnega upravljanja in nadzor električ- nega orodja v nepredvidljivih situacijah.

a) Vaše električno orodje sme popravljati samo kvalicirano strokovno osebje in le z original- nimi nadomestnimi deli. Tako je zagotovljeno, da električno orodje ostane varno. m OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v do- ločenih okoliščinah vpliva na aktivne ali pasivne me- dicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orod- ja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

DODATNI VARNOSTNI NAPOTKI

Upoštevajte ustrezna navodila za uporabo de- janskih orodij za stisnjeni zrak/Naprave za stis- njeni zrak! Poleg tega je treba upoštevati tudi slede- če splošne napotke: Varnostni napotki za delo s stisnjenim zrakom in pištolami za izpihovanje

• Upoštevajte zadostno razdaljo do izdelka, ki mora biti vedno najmanj 2,50 m, in se med delovanjem kompresorja ne približujte z orodji za stisnjeni zrak/ napravami za stisnjeni zrak. Če imate pri nošenju električnega orodja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to privede do nesreč. d) Preden boste vklopili električno orodje, od- stranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih po- škodb. e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situ- acijah bolje kontrolirate. f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lahko zagrabijo ohlapna oblači- la, nakit ali dolge lase. g) Če je mogoče namestiti naprave za odsesa- vanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti. Uporaba naprave za od- sesavanje prahu lahko zmanjša nevarnost zaradi prahu. h) Ne bodite prepričani, da se vam nič ne more zgoditi in nikar ne prezrite varnostnih pravil za električna orodja, tudi če ste po večkratni upo- rabi električnega orodja popolnoma samoza- vestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

4) Uporaba električnega orodja in ravnanje z njim

a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električ- no orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje. b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je tre- ba popraviti. c) Izvlecite vtič iz vtičnice in/ali odstranite sne- mljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdno- stnim ukrepom preprečite nenamerni zagon elek- tričnega orodja. d) Nerabljena električna orodja hranite izven dosega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pus- tite uporabljati električnega orodja. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe.www.scheppach.com

Varnostne napotke skrbno shranite. Preostalo tveganje Upoštevajte določene vzdrževalne in varnostne napot- ke v navodilih za uporabo. Pri delu bodite vedno pazljivi in poskrbite, da so druge osebe na varni razdalji od vašega delovnega mesta. Tudi pri pravilni uporabi naprave obstaja vedno do- ločeno preostalo tveganje, ki ga ni mogoče izključiti. Na podlagi vrste in konstrukcije naprave je mogoče določiti naslednje možne nevarnosti:

• nenameren zagon izdelka,

• Poškodbe sluha, če uporabnik ne nosi predpisane zaščite za sluh.

• Umazani delci, prah ipd. lahko kljub nošenju zaščitnih očal pridejo v vaše oči ali se sprimejo va- šega obraza.

• Vdihavanje delcev, ki se dvigajo.

Omrežni priključek 220 - 240 V~ 50 Hz Motorna moč maks. 1100 W Način delovanja* S3 15 % Število vrtljajev kompresorja 3750 min

Delovni tlak pribl. 8 barov Teor. Sesalna moč pribl. 180 l/min Teor. Izhodna moč 115 l/min Vrsta zaščite IP20 Razred zaščite II Teža naprave 5,5 kg *S3 15% = občasno impulzno delovanje s trajanjem vklopa 15 % (1,5 min na 10 minut) Vrednosti emisij hrupa so bile ugotovljene v skladu z EN ISO 3744. Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite. m Opozorilo: Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja prekorači 85 dB, uporabljajte ustrezno zaščito za sluh.

• Črpalka kompresorja in vodi med delovanjem dose- žejo visoke temperature. Dotiki vodijo do opeklin.

• V zraku, ki ga vsesa kompresor, ne sme biti primesi, ki v črpalki kompresorja lahko privedejo do požarov ali eksplozij.

• Pri odklapljanju cevne spojke z roko držite spojni kos gibke cevi. Tako se izognete telesnim poškod- bam zaradi gibke cevi, ki jo vrže nazaj.

• Pri delu s pištolo za stiskanje zraka nosite zaščitna očala in zaščito dihal. Prah škoduje zdravju! Tujki in deli, ki jih odpihne vstran, zlahka povzročijo te- lesne poškodbe.

• S pištolo za izpihovanje ne pihajte v ljudi ali oblačila na telesu. Nevarnost poškodb! Varnostni napotki pri uporabi vbrizgalnih naprav in razpršilcev (npr. brizganje barv):

• Med polnjenjem držite razpršilec stran od kompre- sorja, da ne pride tekočina v stik s kompresorjem.

• Z razpršilcem nikoli ne pršite (npr. brizganje barv) v smeri kompresorja. Vlaga lahko privede do električ- ne nevarnosti!

• Če delate z zdravju škodljivimi tekočinami, za zaš- čito potrebujete ltrirne naprave (maske za obraz). Upoštevajte tudi podatke in zaščitne ukrepe, ki jih navajajo proizvajalci takšnih snovi.

• Kurišča, odprta luč ali stroji, ki ustvarjajo iskre, ne smejo biti prisotni oz. jih ni dovoljeno uporabljati.

• Ne brizgajte proti vetru. Pri brizganju gorljivih oz. nevarnih snovi za brizganje dosledno upoštevajte določila lokalnega policijskega oddelka.

• Uvojko pnevmatskega orodja priključite na cev kom- presorja za stisnjeni zrak (5).

Pnevmatski polnilnik pnevmatik (G) se uporablja za polnjenje avtomobilskih pnevmatik; z ustreznim pribo- rom se uporablja tudi za polnjenje in reguliranje pnev- matik koles, gumijastih čolnov, napihljivih blazin, žog itd. Z aktiviranjem ventila za odzračevanje (7) je mogoče izpustiti zrak. m Pozor! Manometer ni umerjen! Po polnjenju z umerjeno napravo preverite zračni tlak.

8.5 Uporaba pištole za izpihovanje

Polnilnik pnevmatik (G) lahko uporabljate tudi kot pišto- lo za izpihovanje za čiščenje votlih prostorov in uma- zanih površin ter delovnih naprav. V ta namen najprej odstranite cev z adapterjem za ventil (8). Nato privijte adapter za izpihovanje (D) na polnilnik pnevmatik (G).

8.6 Uporaba kompleta vmesnikov

Komplet adapterjev vam omogoča naslednje dodatne možnosti uporabe polnilnika pnevmatik:

• Odzračevanje izdelkov z velikimi volumni. V ta na- men lahko uporabite adapter za odzračevalni ventil (C).

• Oba stožčasta univerzalna adapterja (A/B) lahko prav tako uporabite za polnjenje napihljivih blazin. Nivo moči zvoka L

• Pred priključitvijo se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju.

• Preverite napravo, če je utrpela poškodbe pri tran- sportu. Morebitne poškodbe takoj sporočite tran- sportnemu podjetju, ki je dostavilo kompresor.

• Kompresor je treba postaviti v bližini porabnika.

• Izogibati se je treba dolgim vodom za zrak in kratkim dovodom (kabelski podaljšek).

• Kompresor je primeren za uporabo v suhih prosto- rih. V območjih, kjer se dela z brizgajočo vodo, upo- raba ni dovoljena.

• Kompresor je dovoljeno na prostem uporabljati sa- mo kratek čas v suhih razmerah.

• Kompresor mora biti vedno suh in po končanem delu ne sme ostati na prostem.

8. Zgradba in upravljanje

• Kompresor je opremljen z električnim vodom z var- nostnim vtičem. Tega je mogoče priključiti na vsako varnostno vtičnico 220–240 V~ 50 Hz, ki je zaščite- na z varovalko 16 A.

• Pred zagonom pazite, da se omrežna napetost uje- ma z delovno napetostjo in močjo stroja na ploščici s podatki.

• Dolgi dovodi ter podaljški, kabelski bobni itd. pov- zročijo upad napetosti in lahko preprečijo zagon motorja.

• Pri nizkih temperaturah pod +5 °C je zagon motorja ogrožen zaradi težke gibljivosti.www.scheppach.com

V primeru povpraševanja morate navesti spodnje po- datke:

• Vrsta toka, ki napaja motor

• Podatki tipske ploščice stroja

• Podatki na tipski ploščici motorja

10. Čiščenje vzdrževanje in skladiščenje

m Pozor! Pred vsemi čiščenji in vzdrževalnimi deli izvlecite omrežni vtič! Nevarnost telesnih poškodb zaradi uda- rov toka! m Pozor! Počakajte, da se naprava popolnoma ohladi! Nevar- nost opeklin! m Pozor! Pred vsemi čiščenji in vzdrževalnimi deli sprostite tlak iz naprave! Nevarnost poškodb!

• Priporočamo, da napravo očistite neposredno po vsaki uporabi.

• Napravo redno čistite z vlažno krpo in malo mazal- nega mila. Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele naprave. Pazite, da v notranjost naprave ne vdre voda.

• Pred čiščenjem kompresorja je treba odklopiti gibko cev in orodja za brizganje. Kompresorja ni dovolje- no čistiti z vodo, topili ali podobnimi sredstvi.

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadev- nim standardom VDE in DIN. Omrežni priključek in uporabljen podaljšek na strani kupca morata ustrezati predpisom. Pri delu z brizgalnimi napravami in razpršilci kot tu- di pri začasni uporabi na prostem mora biti naprava nujno priključena v zaščitno stikalo na okvarni tok s sprožilnim tokom 30 mA ali manj. Poškodovan električni priključni vod. Na električnih priključnih vodih pogosto nastanejo po- škodbe izolacije. Vzroki za to so lahko:

• tlačna mesta, če priključne vode speljete skozi okna ali reže vrat,

• mesta pregibanja zaradi nepravilne pritrditve ali po- laganja priključnega voda,

• Podaljševalni vodi do dolžine 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra. Priključevanje in popravila električne opreme lahko izvajajo samo električarji.www.scheppach.com

- Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja) - Prodajna mesta električnih naprav (stacionarna in spletna), če so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno. - Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od pro- izvajalca oddate pri njem ali na drugem pooblaš- čenem zbirnem mestu v vaši bližini. - Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

• Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

• Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven ob- močja Evropske unije lahko veljajo drugačna določi- la za odstranjevanje starih električnih in elektronskih naprav med odpadke.

• Omrežni kabel (6) lahko, tako kot je prikazano na sliki 3, shranite v stranskem predalu kompresorja.

• Gibko tlačno cev lahko shranite v predal za orodje.

10.3 Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvr- ženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material. Obrabni deli*: sklopka

• Napravo lahko prenašate tako, da jo primete za ro- čaj (1) (sl. 5).

12. Odlaganje med odpadke in reciklaža

Napotki za embalažo Embalažne materiale je mogoče reciklirati. Embalažo zavrzite oko- lju prijazno. Napotki glede zakona o električnih in elektronskih napravah Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso ksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mes- to odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.

• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.

• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!

• Simbol prečrtanega smetnjaka pomeni, da električ- nih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih:www.scheppach.com

13. Pomoč pri motnjah
