Waterrefill 3548 - Автоматический насос EHEIM - Бесплатное руководство пользователя

Тип товара	Автоматическая помпа для заполнения аквариума
Бренд	EHEIM
Модель	Waterrefill 3548
Электропитание	100 - 240 В, 50/60 Гц
Общая потребляемая мощность	8 Вт
Максимальная высота подъема (насос)	1,5 м вод. ст.
Максимальный расход (насос)	240 л/ч
Основные функции	Автоматическое заполнение испарившейся воды, обнаружение уровня внешним датчиком, режим ожидания, перезапуск
Датчик	Внешний датчик крепится на стекло с помощью клейкой ленты, бесконтактное обнаружение воды
Индикация	Светодиод на контроллере (красный/зеленый) и на датчике (зеленый/желтый) для отображения состояния работы и ошибок
Безопасность	Класс защиты II, рекомендуется использование с УЗО 30 мА, защита от влаги
Обслуживание и очистка	Редкая очистка турбины (осмотическая вода), очистка стекла перед датчиком
Запасные части	Доступны комплекты запчастей: комплект 1 (корпус насоса), комплект 2 (ротор, ось, шайба), комплект 3 (упорные шайбы)
Области применения	Аквариум для внутреннего использования, пресная или морская вода, температура воды ≤ 35°C
Комплект поставки	Блок питания, контроллер, насос, запорный кран, датчик с клейкой лентой, шланг, сливной колено, крепление, фиксатор, адаптер, инструкция

Часто задаваемые вопросы - Waterrefill 3548 EHEIM

Как установить датчик Waterrefill 3548?

Датчик крепится снаружи стекла аквариума с помощью прилагаемой клейкой ленты. Поверхность должна быть чистой и обезжиренной (спирт). Расположите датчик над уровнем воды, медленно опускайте его, пока желтый светодиод не погаснет, затем отметьте положение, снимите защитную пленку и плотно прижмите на 10 секунд.

Что означают светодиоды на контроллере?

Постоянный красный светодиод указывает на состояние поставки или перезапуск; постоянный зеленый означает нормальную работу; мигающий зеленый указывает на дозаправку насоса; быстро мигающий красный сигнализирует о ненормальном заполнении; медленно мигающий красный указывает на слишком короткий интервал между заполнениями; чередование красного/зеленого сигнализирует о неисправности контроллера.

Как перевести устройство в режим ожидания?

Кратко нажмите кнопку на контроллере. Зеленый светодиод начнет быстро мигать, указывая на режим ожидания. Чтобы активировать, снова кратко нажмите.

Можно ли использовать Waterrefill в морской воде?

Да, датчик можно использовать в пресной или морской воде. Убедитесь, что температура воды не превышает 35°C, и регулярно очищайте стекло перед датчиком, чтобы избежать отложений соли.

Что делать, если красный светодиод быстро мигает?

Это указывает на ненормальную продолжительность заполнения. Проверьте, не пуст ли резервуар для воды, правильно ли подключен шланг к насосу и находится ли сливной колено в правильном положении.

Как обслуживать насос?

При нормальном использовании с осмотической водой очистка турбины не требуется. При необходимости используйте соответствующий комплект запчастей. Обратитесь к инструкции по разборке.

Какой максимальный расход у насоса?

Максимальный расход насоса составляет 240 л/ч. Рекомендуется уменьшить расход с помощью запорного крана, чтобы заполнение длилось не менее 15 секунд.

Можно ли размещать датчик рядом с металлом или кабелями?

Нет, датчик должен находиться на расстоянии от металлических предметов или электрических кабелей, так как они могут вызвать неисправности.

Какова функция петли сетевого кабеля?

Рекомендуется сформировать петлю из сетевого кабеля, чтобы предотвратить стекание воды по кабелю и проникновение в розетку.

Как сбросить настройки контроллера?

Удерживайте кнопку на контроллере, пока красный светодиод не загорится постоянно. Отпустите, затем кратко нажмите, чтобы перезапустить систему.

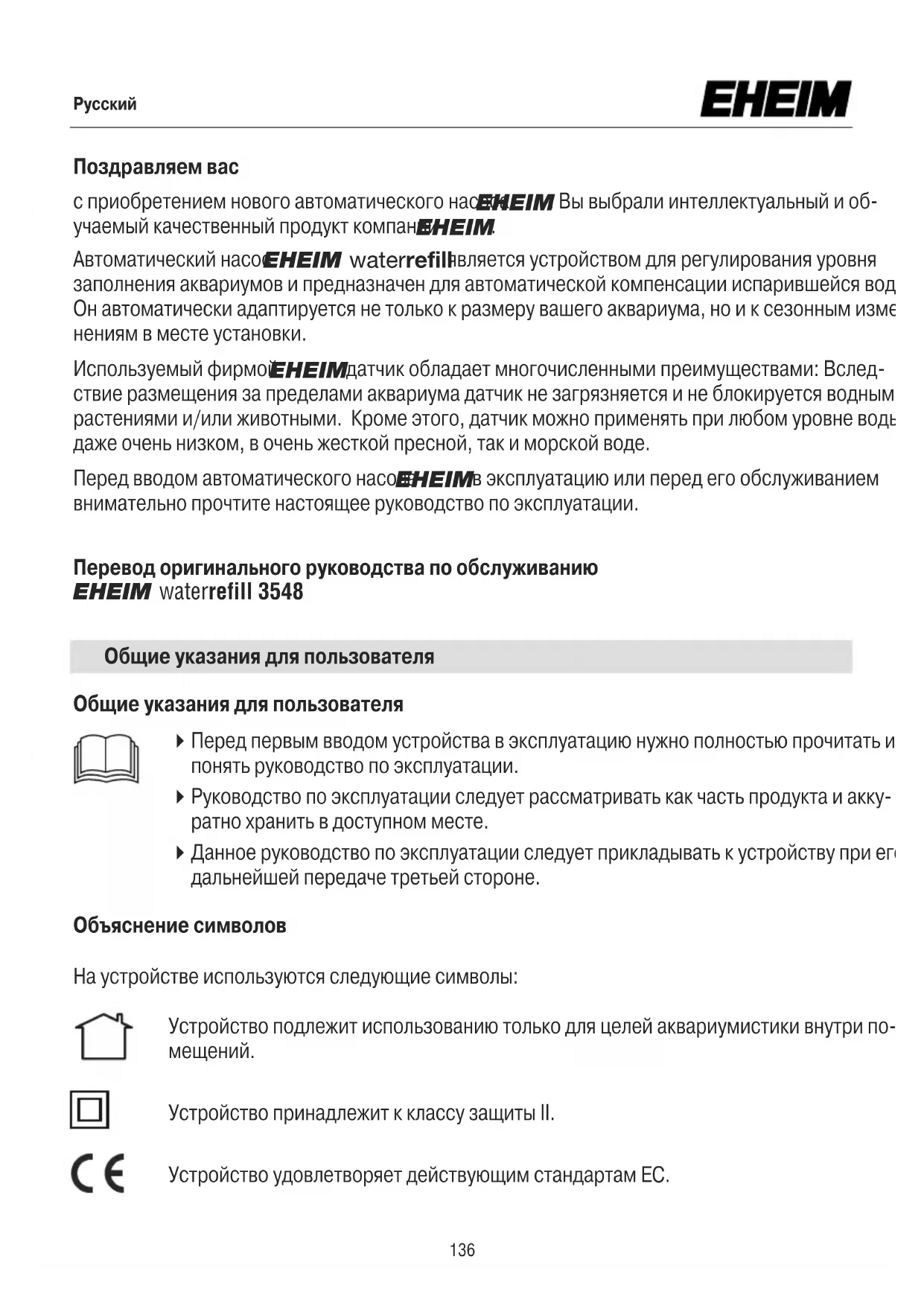

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Waterrefill 3548 EHEIM

с приобретением нового автоматического насос. ВЕИМ Вы выбрали интеллектуальный и обучаемый качественный продукт компан. ВЕИМ.

Автоматический насосЕНЕИМ waterrefillявляется устройством для регулирования уровня заполнения аквариумов и предназначен для автоматической компенсации испарившейся вод. Он автоматически адаптируется не только к размеру вашего аквариума, но и к сезонным измечениям в месте установки.

Используемый фирмо ЁНЕІМ датчик обладает многочисленными преимуществами: Вследствие размещения за пределами аквариума датчик не загрязняется и не блокируется водным растениями и/или животными. Кроме этого, датчик можно применять при любом уровне водь даже очень низком, в очень жесткой пресной, так и морской воде.

Перед вводом автоматического насосВНЕИМв эксплуатацию или перед его обслуживанием внимательно прочтите настоящее руководство по эксплуатации.

Перевод оригинального руководства по обслуживанию EHEIM waterrefill 3548

Общие указания для пользователя

Общие указания для пользователя

▶ Перед первым вводом устройства в эксплуатацию нужно полностью прочитать и понять руководство по эксплуатации.
Руководство по эксплуатации следует рассматривать как часть продукта и аккуратно хранить в доступном месте.
▶ Данное руководство по эксплуатации следует прикладывать к устройству при его дальнейшей передаче третьей стороне.

Объяснение символов

На устройстве используются следующие символы:

Устройство подлежит использованию только для целей аквариумистики внутри помещений.

Устройство принадлежит к классу защиты II.

Устройство удовлетворяет действующим стандартам ЕС.

В данном руководстве по обслуживанию используются следующие символы и сигнальные сло

ОПАСНОСТЬ!

Символ указывает на угрожающую опасность удара током, которая может повлечь за собой смерть или тяжелые травмы.

ОПАСНОСТЬ!

Символ указывает на угрожающую опасность, которая может повлечь за собой смерти или тяжелые травмы.

ПРЕДУПРЕЖДЕНИЕ!

Символ указывает на угрожающую опасность, которая может повлечь за собой травми легкой и средней тяжести или риск для здоровья.

ОСТОРОЖНО!

Символ указывает на опасность материального ущерба.

Указание с полезной информацией и советами.

Принципы отображения:

Ссылка на изображение, здесь ссылка на рисунок А.

Указание на выполнение действия.

Область применения

Устройство и все детали, входящие в комплект поставки, предусмотрены для применения в частной сфере и могут использоваться исключительно:

• Для подогрева воды в аквариуме
  • в закрытых помещениях
• при соблюдении технических характеристик

Для устройства действуют следующие ограничения:

• не использовать для промышленных или производственных целей
  • температура воды не должна превышать 35 °C

Указания по технике безопасности

От этого устройства могут исходить опасности для людей и имущества, если оно используется ненадлежащим образом и не по назначению, или

если не соблюдаются указания по технике безопасности.

Для вашей безопасности

- Данное устройство может быть использовано детьми старше 8 ле и лицами с недостаточными физическими, сенсорными или умственными способностями, а также недостаточным опытом или знаниями только под наблюдением ответственных лиц или же в том случае, если им были разъяснены правила безопасного обращения с устройством и они осознали опасности, исходящие от устройства. Нельзя допускать, чтобы дети играли с устройством. Очистку и пользовательское техобслуживание запрещается выполнять детям, за исключением случаев, когда они находятся под надзором.

• Перед использованием проведите визуальную проверку, чтобы убедиться, что устройство не повреждено, особенно это касается сетевого кабеля питания и вилки.
• Ремонт разрешается выполнять исключительно специалистам сервисной службы ЕНЕІМ.
• При повреждении кабеля устройство следует утилизировать.
• Выполняйте только те работы, которые описаны в данном руководстве.
• Используйте только оригинальные запасные части и принадлежности для устройства.

• Устройство должно быть защищено автоматическим выключателем дифференциальной защиты с расчетным током утечки максимум 30 мА. При возникновении вопросов и проблем обратитесь к специалистам-электрикам.

• При утечке воды или при срабатывании автоматического выключателя дифференциальной защиты необходимо сразу же отсоединить все устройства в аквариуме от сети.

• Обязательно отсоединяйте все устройства от электросети, если они не используются, перед монтажом или демонтажем деталей или перед всеми работами по очистке и техобслуживанию.

• Защитите розетку и вилку сетевого кабеля от попадания влажности. Рекомендуется делать на сетевом кабеле питания петлю, которая препятствует тому, чтобы вода, стекающая по кабелю, попадала в розетку.
• Электрические характеристики устройства должны соответствовать характеристикам электросети. Эти характеристики указаны на фирменной табличке, упаковке или в настоящем руководстве.

Автоматический насос EHEIMwaterrefill Артикул 3548

Объем поставки

① Блок питания ② Контроллер ③ Помпа ④ Запорный кран ⑤ Датчик с клеевыми полосками ⑥ Шланг ⑦ Излив ⑧ Крепление для излива ⑨ Фиксирующая клемма 1 адаптер штекера для блока питания, 1 инструкция по эксплуатации, 1 гарантийный талон

Все компоненты, блок питания, контроллер, датчик и дозаправочная помпа соединены друг с другом кабелями. Блок питания① неразрывно соединен с контроллером②. От контроллера② кабель ведет к датчику④, и еще один кабель к дозаправочной помпе③.

Монтаж датчика

Не удалять клеевые полоски!

Датчик⑤ крепится клейким основанием к поверхности на внешней стороне резервуара (аквариум, фильтрационный резервуар, зумпф), уровень заполнения которого следует контролировать. Для корректного размещения датчика необходимый резервуар следует подготовить. По пока не должна погружаться в воду. Место крепления должно быть сухим, а брызги воды туда должны достигать. Клеящая поверхность на внешней стороне стекла должна быть сухой, чисти и обезжиренной. Для этого очистите ее спиртом. Универсальные чистящие средства или средства для ванн и т. д. не пригодны для использования в аквариуме. Универсальные очистители очистители для ванн и пр. не подходят для очистки аквариума.

Вставьте блок питания в розетку, красный индикатор на контроллере при этом загорается и поджает гореть(61).

Теперь установите датчик горизонтально выше уровня воды снаружи стенки резервуара (оба индикатора ✉S1, ✉S2на датчике горят( ✉1).

Медленно передвиньте датчик вни(✗ 2.), пока желтый индикато(✗ S2) не погаснет. При этом следите за тем, чтобы датчик во время передвижения постоянно соприкасался со стенко резервуара(✗ 3.).

Отметьте на резервуаре положение датчика, в котором погас желтый индиктор4.) Только сейчас снимите с клеящего основания защитную пленк 5.) и по возможности в горизонтальном положении в течение 10 секунд сильно придавите датчик к стеклянной стежб.

Внимание! Не допускайте соприкосновения датчика и клеящего основания с водой (брызгами)! Даже минимальное количество воды/капель между стенкой резервуара и датчиком вызывает сбой в работе!

Никогда не размещайте датчик поблизости от металлических предметов или кабелей, поскольку они могут привести к неправильной работе устройства!

Установка устройства автоматического заполнения

Подключите шлан⑥ к выходу для воды помп(☒ P1). После этого установите помп⑧ в резервуар с водой. Протяните шлан⑭ до места в аквариуме, где должен выполняться залив воды, и при необходимости укоротите шлан⑥. Вставьте излив⑦ в другой конец шланга⑥ и защелкните крепление(☒ H2) на изливе.

Выходное отверстие излива⑦ всегда следует устанавливать выше уровня воды. В противном случае при погруженном конце по принципу сообщающихся сосудов вода может перетекать и фильтрационного резервуара в аквариум или наоборот, пока уровень воды в обоих резервуар не выровняется.

Во избежание образования волн перед датчиком крепле⑧ вместе с фиксирующей клеммой (☒ H1) следует расположить на стекле аквариума таким образом, чтобы излив воды находило на расстоянии не менее 5 см от датчика. Также рекомендуется таким образом отрегулировать производительность помпы③ при помощи запорного крана④, чтобы процесс заполнения длился не менее 15 секунд.

Ввод в эксплуатацию

После успешного размещения датчика на стенке резервуара автоматический насос включает путем нажатия кнопки на контроллер(☒ C2). Индикатор на контроллер(LED ☒ C1)меняет цвет с красного на зеленый. С этого момента устройство автоматического заполЕНЕИМ waterrefillконтролирует уровень воды в вашем аквариуме.

Для обеспечения определения уровня воды внутреннюю поверхность стекла аквариума следу регулярно очищать от загрязнений, например, от известкового и соляного налета.

Внимание: При смене воды или работах в аквариуме устройство автоматической заполнения следует перевести в режим ожидания (Standby).

Работа с контроллером

Режим ожидания (Standby): Для переключения устройства автоматического заполнения в режим ожидания однократно нажмите кнопку на контроллере. Режим ожидания активирован, если светодиод на контроллере быстро мигает зеленым.

Сброс: Для сброса настроек контроллера нажмите и удерживайте кнопку до тех пор, пока свё тодиод не загорится красным.

Включение/активация: Чтобы вывести устройство автоматического заполнения из режима ожидания или повторно активировать после сброса, однократно нажмите кнопку на контроллере.

Обзор индикаторов КОНТРОЛЛЕРА

Светодиодный индикаторс1	Состояние
Красный	Сброс и заводские параметры: Система в ожидании крат-ковременного нажатия кнопки на контроллере.
Зеленый	Система готова к работе
Зеленое мигание	Помпа подает воду
Индикаторы не горят	Блок питания, возможно, отключен. Контроллер выклю-чен

Обзор индикаторов ДАТЧИКА

Светодиодный индикатор☒ S1, S2	Состояние
Зеленый	Датчик готов к работе
Желтый	Уровень воды снизился ниже желательного, через несколько секунд включится помпа для залива.
Зеленое и желтое мигание Индикаторы не горят	Датчик находится в зоне волн.Блок питания, возможно, отключен
Датчик, возможно, неисправен	Кабель датчика, возможно, неисправен

Обзор ИНДИКАЦИИ ОШИБОК на контроллере

Контроллер автоматического насоса распознает ошибки во время эксплуатации и сообщает с них посредством красного мигания индикатора.

Светодиодный индикатор C1	Неполадки и возможные причины
Быстро мигает красный светодиод	Время заполнения сильно отличается от прежнего мени заполнения.Имеется ли вода в заполнительном резервуаре?Не отсоединился ли шланг от помпы?Находится ли излив в правильном положении?
Мигает красный светодиод	Время после последней дозаправки сильно отличается от прежних интервалов между дозаправками.Интенсивно снижается уровень воды?Свободна ли область перед датчиком?Аквариум заполнялся вручную?
Светодиод мигает попеременно красным и зеленым	Контроллер может быть неисправен.

Обслуживание и уход

Очистка крыльчатки и внутренних частей помпы, как правило, не требуется, поскольку помпа контактирует только с водой высокой очистки/обратноосмотической водой.

Технические характеристики устройства автоматического заполнения

Исполнение для страны EU GB
Артикул 3548220 3548340
Напряжение 100 - 240 В
Частота 50/60 Гц
Потребляемая мощность 8 Вт
Помпа, Нmax 1,5 мВтс
Помпа, Qmax 240 л/ч

Комплекты запасных частей

	Артикул/номер детали
Комплект запасных частей 1 7426170
1х корпус помпы Ⓧ P6)
4х винта Ⓧ P7)
Комплект запасных частей 2 7426180
1х ротор Ⓧ P3)
1х ось Ⓧ P4)
1х регулировочная шайба Ⓧ P5)
Комплект запасных частей 3 7426190
3х регулировочная шайба Ⓧ P5)
