Waterrefill 3548 - Automatisk pump EHEIM - Gratis bruksanvisning och manual

Produkttyp	Automatisk påfyllningspump för akvarium
Märke	EHEIM
Modell	Waterrefill 3548
Elförsörjning	100 - 240 V, 50/60 Hz
Total effektförbrukning	8 W
Maximal lyfthöjd (pump)	1,5 mWs
Maximal flöde (pump)	240 l/h
Huvudfunktioner	Automatisk påfyllning av avdunstat vatten, nivådetektering med extern sensor, standbyläge, återställning
Sensor	Extern sensor fäst på glaset med tejp, kontaktlös detektering med vattnet
Indikeringar	LED på regulatorn (röd/grön) och på sensorn (grön/gul) för driftstatus och fel
Säkerhet	Skyddsklass II, användning med jordfelsbrytare 30 mA rekommenderas, fuktskydd
Underhåll och rengöring	Rengöring av turbin sällan (osmotiskt vatten), rengöring av glaset framför sensorn
Reservdelar	Reservdelsatser tillgängliga: sats 1 (pumphus), sats 2 (rotor, axel, bricka), sats 3 (stoppbrickor)
Användningsområden	Inomhusakvarium, sötvatten eller saltvatten, vattentemperatur ≤ 35°C
Leveransinnehåll	Nätaggregat, regulator, pump, avstängningskran, sensor med tejpremsa, slang, utloppsböj, fäste, hållarklammer, adapter, bruksanvisning

Vanliga frågor - Waterrefill 3548 EHEIM

Hur installerar jag sensorn på Waterrefill 3548?

Sensorn fästs på utsidan av akvarieglaset med den medföljande tejpen. Ytan måste vara ren och avfettad (brännsprit). Placera sensorn ovanför vattennivån, sänk den långsamt tills den gula LED:en släcks, markera positionen, ta bort skyddsfilmen och tryck fast ordentligt i 10 sekunder.

Vad betyder LED-lamporna på regulatorn?

Fast röd LED indikerar leveranstillstånd eller återställning; fast grön betyder normal drift; blinkande grön betyder att pumpen fyller på; snabb blinkande röd signalerar onormal påfyllning; långsam blinkande röd indikerar för kort intervall mellan påfyllningar; växlande röd/grön signalerar ett fel på regulatorn.

Hur sätter jag enheten i standbyläge?

Tryck kort på regulatorns knapp. Den gröna LED:en börjar blinka snabbt, vilket indikerar standbyläge. För att återaktivera, tryck kort igen.

Kan jag använda Waterrefill i saltvatten?

Ja, sensorn kan användas i sötvatten eller saltvatten. Se till att vattentemperaturen inte överstiger 35°C och rengör regelbundet glaset framför sensorn för att undvika saltavlagringar.

Vad gör jag om den röda LED:en blinkar snabbt?

Det indikerar att påfyllningstiden är onormal. Kontrollera att vattenbehållaren inte är tom, att slangen är ordentligt ansluten till pumpen och att utloppsböjen är i rätt position.

Hur underhåller jag pumpen?

Vid normal användning med osmotiskt vatten krävs ingen rengöring av turbinen. Vid behov, använd lämplig reservdelsats. Se bruksanvisningen för demontering.

Vilket maximalt flöde har pumpen?

Pumpens maximala flöde är 240 l/h. Det rekommenderas att minska flödet med avstängningskranen så att påfyllningen varar minst 15 sekunder.

Kan sensorn placeras nära metall eller kablar?

Nej, sensorn måste hållas borta från metallföremål eller elektriska kablar eftersom de kan orsaka funktionsstörningar.

Vad är funktionen av nätkabelöglan?

Det rekommenderas att forma en ögla med nätkabeln för att förhindra att vatten rinner längs kabeln och tränger in i uttaget.

Hur återställer jag regulatorn?

Håll regulatorns knapp intryckt tills den röda LED:en lyser konstant. Släpp, tryck sedan kort för att återaktivera systemet.

BRUKSANVISNING Waterrefill 3548 EHEIM

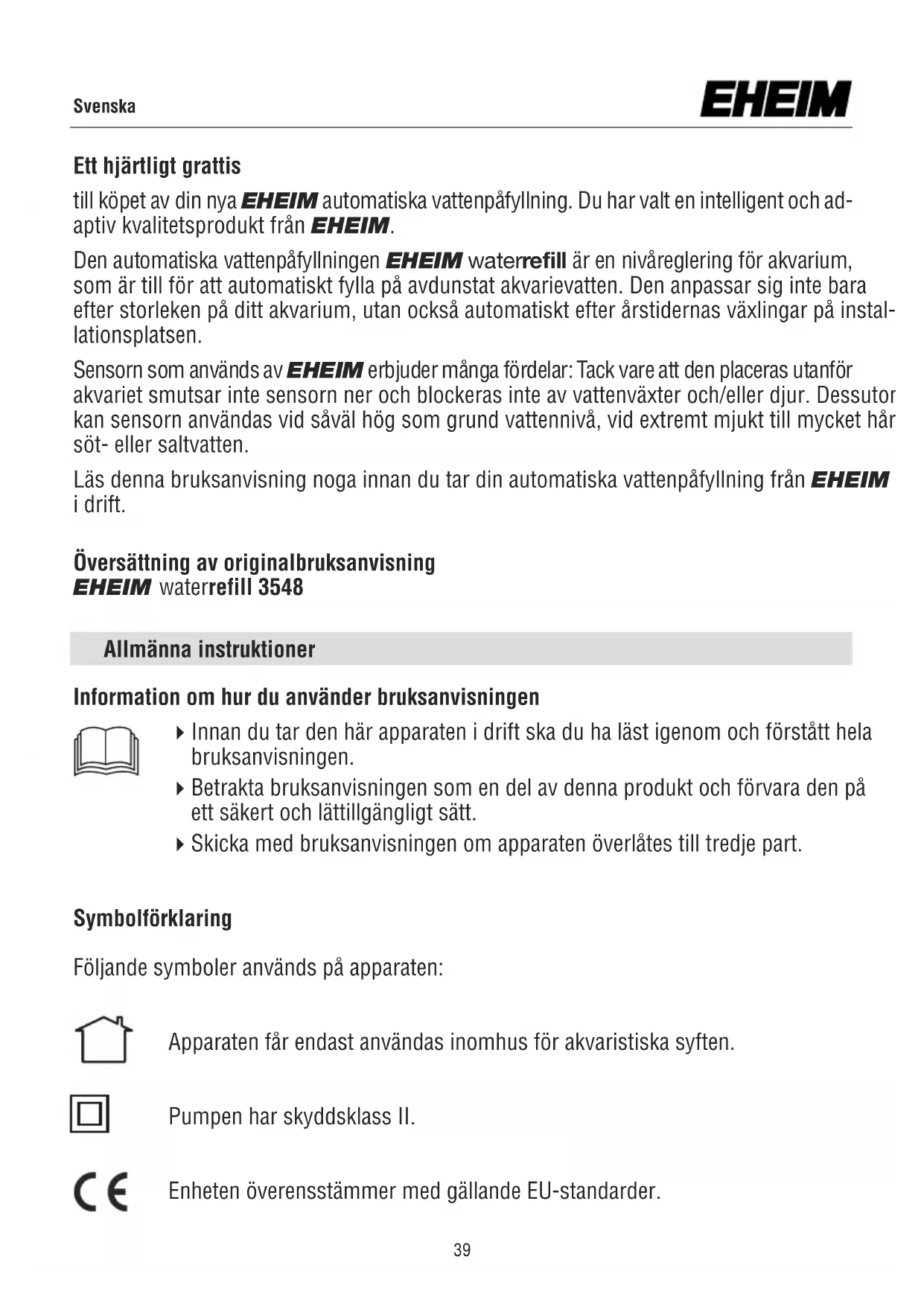

Ett hjärtligt grattis

till köpet av din nya EHEIM automatiska vattenpåfyllning. Du har valt en intelligent och adaptiv kvalitetsprodukt från EHEIM.

Den automatiska vattenpåfyllningen EHEIM waterrefill är en nivåreglering för akvarium, som är till för att automatiskt fylla på avdunstat akvarievatten. Den anpassar sig inte bara efter storleken på ditt akvarium, utan också automatiskt efter årstidernas växlingar på installationsplatsen.

Sensorn som används av EHEIM erbjuder många fördelar: Tack vare att den placeras utanför akvariet smutsar inte sensorn ner och blockeras inte av vattenväxter och/eller djur. Dessutor kan sensorn användas vid såväl hög som grund vattennivå, vid extremt mjukt till mycket hår söt- eller saltvatten.

Läs denna bruksanvisning noga innan du tar din automatiska vattenpåfyllning från EHEIM i drift.

Översättning av originalbruksanvisning

Allmänna instruktioner

Information om hur du använder bruksanvisningen

• Innan du tar den här apparaten i drift ska du ha läst igenom och förstått hela bruksanvisningen.
  ▶ Betrakta bruksanvisningen som en del av denna produkt och förvara den på ett säkert och lättillgängligt sätt.
• Skicka med bruksanvisningen om apparaten överlåtes till tredje part.

Symbolförklaring

Följande symboler används på apparaten:

Apparaten får endast användas inomhus för akvaristiska syften.

Pumpen har skyddsklass II.

Enheten överensstämmer med gällande EU-standarder.

Följande symboler och signalord används i bruksanvisningen:

FARA!

Symbolen informerar om att det finns risk för elektrisk stöt som kan leda till döden eller allvarlig kroppsskada.

FARA!

Symbolen informerar om att det finns risk för fara som kan leda till döden eller allvarlig kroppsskada.

WARNING!

Symbolen informerar om att det finns risk för fara som kan leda till medelsvära till lätta skador eller hälsorisker.

FÖRSIKTIGHET!

Symbolen informerar om att det finns risk för sakskador.

Hänvisningar till nyttig information och tips.

Framställningskonvention:

☒A Hänvisning till bilder, här till bild A.

Du uppmanas att vidta en åtgärd.

Användningsområde

Apparaten och alla delar som ingår i leveransen är avsedda för användning i hemmiljö och får endast användas för:

• akvaristiska syften
• inomhus
• i enlighet med de tekniska specifikationerna

För apparaten gäller följande begränsningar:

• Den får inte användas för yrkesmässiga eller industriella ändamål
• Vattentemperaturen får inte överskrida 35 °C

Denna apparat kan innebära fara för personer och saker i fall apparaten används på ett olämpligt sätt eller om inte alla säkerhetsanvisningar beaktas.

För din egen säkerhet

• Denna apparat kan användas av barn från och med 8 år och äldre samt av personer med nedsatt fysisk, sensorisk och mental förmåga eller bristande erfarenhet och kunskap, under förutsättning att de befinner sig under uppsikt eller har undervisats om apparatens säkra användning. Barn får inte leka med apparaten. Rengöring och användarunderhåll får ej utföras av barn utan att en vuxen person håller uppsikt.
• Genomför en besiktningskontroll innan apparaten tas i drift för att säkerställa att apparaten och i synnerhet nätkabeln och stickkontakten är oskadda.
• Reparationer får uteslutande göras av servicetekniker från EHEIM.
• Om kabeln har skadats får du inte längre använda utrustningen.
• Genomför endast arbeten som finns beskrivna i anvisningarna.
• Använd endast originalreservdelar och -tillbehör till apparaten.
• Som skydd mot för hög kontaktspänning måste installationen innehålla ett felströmsskydd med en nominell utlösningsström på högst 30 mA. Fråga en auktoriserad elektriker.
• Separera genast alla apparater i akvariet från elnätet vid ett vattenläckage eller om jordfelsbrytaren utlöses.
• Separera alltid alla apparater i akvariet från elnätet om de inte används, innan delar monteras eller demonteras och innan rengörings- och underhållsarbeten genomförs.
• Skydda nätuttaget och stickkontakten mot fukt. Vi rekommenderar att göra en ögla på nätkabeln som förhindrar att eventuellt vatten på kabeln rinner ner till stickkontakten.

- Pumpens elektriska specifikationer måste överensstämma med elnätets specifikationer. Du hittar alla uppgifter på typskylten, på förpackningen eller i denna bruksanvisning.

Automatisk vattenpåfyllning EHEIM waterrefill artikel nr. 3548

Leveransomfattning

① Strömförsörjningsenhet ② Kontrollenhet ③ Pump ④ Avstängningsventil ⑤ Sensor med självhäftande remsa ⑥ Slang ⑦ Utflödesrör ⑧ Hållare för utflödesrör ⑨ Klämma 1x Kontaktadapter till strömförsörjning, 1x Manual, 1x Garanti

Alla komponenter, nätdelen med stickkontakt, styrenheten, sensorn och påfyllningspumpen är fast anslutna till varandra. Nätdelen med stickkontakten ① är fast ansluten till styrenheten ②. Från styrenheten ② går en kabel till sensor ④ och en annan kabel till påfyllningspumpen ③.

Ta inte bort klisterremsan ännu!

Sensorn⑤ monteras (med hjälp av en klisterremsa) på utsidan av den behållare (akvarium, filterkar, sump), som vattennivån ska övervakas på. Den önskade behållaren måste förbere-das för att sensorn ska kunna anbringas på ett korrekt sätt. Monteringsplatsen måste vara ett torrt område utan risk för stänk av vatten. Pumpen får inte befinna sig i vattnet än. Kli-sterytan på utsidan av akvariets glas måste vara torr, ren och fettfri. För detta ändamål ska klisterytas rengöras med alkohol. Allrengöringsmedel, badrumsrengöring eller liknande är inte lämpliga för rengöring av akvariet.

Anslut nu nätdelen till ett vägguttag, den röda lysdioden (☒C1) på styrenheten tänds och lyser konstant.

Sensorn placeras nu i vågrätt läge ovanför vattenytan på utsidan av akvariets glas (båda lysdioderna på sensorn lyser ✉ S1, ✉ S2) (☒ 1.).

Flytta sensorn sakta nedåt (☒2.) tills den gula lysdioden (☒S2) slocknar. Se därvid till, att sensorn under hela rörelsen ligger an mot akvariets glasyta (☒3.).

Markera den position av sensorn på akvariet där den gula lysdioden släcktes (4.). Dra av skyddsfilmen på klisterremsans baksida (5.) och tryck sensorn 10 sekunder hårt mot glaset i så vågrät position som möjligt (6.).

OBS! Sensorn och klisterremsan får aldrig komma i kontakt med (stänk-) vatten! Redan mycket små vattenmängder/droppar mellan behållare och sensor leder till felfunktioner!

Placera aldrig sensorn nära metallobjekt eller kablar, de kommer också att orsaka funktionsfel!

Anslut slangen ^6 till pumpens vatteninsugning (P1). Placera pumpen ^8 i vattenbehållaren. Sätt slangen ^6 på den plats på akvariet där det ska fyllas med vatten och förkorta slangen ^6 till önskad längd vid behov. Koppla utflödesröret till den andra änden av slangen ^6 och kläm fast hållaren (H2) på röret.

Utloppsöppningen på utflödesröre ^7 måste alltid monteras ovanför vattenytan. Om änden befinner sig under vattenytan skulle enligt principen med kommunicerande rör vatten rinna från filterkar resp. akvariet ner i tanken eller vice versa, tills vattennivån är identisk i båda behållarna.

För att undvika vågrörelser framför sensorn måste hållaren ^8 fästas i akvarieglaset med klämman (☒ H1) så att vattenutflödet är minst 5 cm från sensorn. Det rekommenderas också att minska flödeshastigheten för pumpen ^8 med avstängningsventilen ^4 så att påfyllningsprocessen varar i minst 15 sekunder.

Idrifttagning

Efter montering av sensorn på behållarens glas slår man på den automatiska påfyllningen genom att trycka på en knapp på styrenheten (☒C2). einschalten. Displayen på kontrollenheten (LED ☒C1) ändrar sin färg från röd till grön. Påfyllningsautomaten EHEIM waterrefill (vattenpåfyllning) övervakar nu vattennivån av ditt akvarium.

För att säkerställa kontrollen av vattennivån måste insidan av akvarieglaset regelbundet rengöras från nedsmutsning som kalk- och saltränder.

Obs! När du byter vatten eller arbetar i akvariet ska den automatiska påfyllningen i viloläge (stand-by).

Kontrollenhetens funktion

Standby-läge: För att sätta automatisk påfyllning i viloläge (stand-by), tryck på knappen på kontrollenheten en gång. Standby-läget är aktiverat när LED-lampan på kontrollenheten blinkar grönt snabbt.

Återställ: För att återställa kontrollenheten, håll knappen intryckt tills LED-lampan lyser rött.

Slå på/aktivera: För att återaktivera automatisk påfyllning från viloläge eller efter en återställning, tryck kort på knappen på kontrollenheten en gång.

Översikt över STYRENHETENS indikator

LED-indikator ☒ C1	Status
Röd	Återställning och fabriksinställning: Systemet väntar på en kort bekräftelse genom styrenhetens knapp.
Grön	Systemet är klart för drift
Grön blinkande	Pumpen fyller på
Ingen indikering	Nätdelen är möjligtvis utan ström Styrenheten är avstängd

Översikt över SENSORNS indikator

LED-indikator☒ S1, S2	Status
Grön	Sensorn är klar för drift
Gul	Vattennivån är under önskad nivå, pumpen ska fylla på efter några sekunder.
Grön gul blinkande	Sensorn befinner sig i ett område med rörlig vattenyta.
Ingen indikering	Nätdelen är möjligtvis utan strömSensorn är möjligtvis defektSensorkabeln är möjligtvis defekt

Översikt över FELINDIKERING på styrenheten

Den automatiska påfyllningens styrenhet registrerar fel under pågående drift och visar dessa med hjälp av en röd blinkade LED-indikator.

LED-indikator ☒ C1	Fel och möjliga orsaker
Röd lampa blinkar snabbt	Påfyllningstiden avviker tydligt från hittillsvarande påfyllningstid.Kan återfyllningsbehållaren vara tom?Är slangen fränkopplad från pumpen?Är utflödesröret fortfarande i rätt läge?
Röd lampa blinkar	Tidsintervallet till senaste påfyllningen avviker tydligt från tidigare intervaller.Finns det en betydande ökning av vattenförlusten?Är området framför sensorn ledigt?Har akvariet fyllts manuellt?
Röd och grön lampa blinkar växelvis	Kontrollenheten kan vara defekt.

Underhåll och skötsel

Rengöring av pumphjulet och pumpinsidan behövs vanligtvis inte, eftersom pumpen endast kommer i kontakt med vatten med hög renhet/osmos.

Tekniska data för automatisk påfyllning

Landversion EU GB
Artikelnummer 3548220 3548340
Spänning 100 - 240 V
Frekvens 50/60 Hz
Strömförbrukning 8 W
Pump, Hmax 1,5 mWs
Pump, Qmax 240 l/h

Reservdelar

	Artikel-/ reservdelsnummer
Reservdelar - set 1 7426170
1x pumphus (☒ P6)
4x skruvar (☒ P7)
Reservdelar -set 2 7426180
1x rotor (☒ P3)
1x axel (☒ P4)
1x metallbricka (☒ P5)
Reservdelar -set 3 7426190
3x metallbricka (☒ P5)
