Waterrefill 3548 - Pompa automatica EHEIM - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Waterrefill 3548 EHEIM in formato PDF.
| Tipo di prodotto | Pompa di riempimento automatico per acquario |
| Marca | EHEIM |
| Modello | Waterrefill 3548 |
| Alimentazione elettrica | 100 - 240 V, 50/60 Hz |
| Potenza assorbita totale | 8 W |
| Altezza di mandata max (pompa) | 1,5 mWs |
| Portata max (pompa) | 240 l/h |
| Funzioni principali | Riempimento automatico dell'acqua evaporata, rilevamento livello tramite sensore esterno, modalità standby, riarmo |
| Sensore | Sensore esterno fissato sul vetro con adesivo, rilevamento senza contatto con l'acqua |
| Display | LED sul controller (rosso/verde) e sul sensore (verde/giallo) per stato di funzionamento ed errori |
| Sicurezza | Classe di protezione II, utilizzo con interruttore differenziale 30 mA raccomandato, protezione contro l'umidità |
| Manutenzione e pulizia | Pulizia della turbina rara (acqua osmotizzata), pulizia del vetro davanti al sensore |
| Parti di ricambio | Kit di ricambio disponibili: kit 1 (corpo pompa), kit 2 (rotore, albero, rondella), kit 3 (rondelle di battuta) |
| Campi di utilizzo | Acquario da interno, acqua dolce o acqua di mare, temperatura acqua ≤ 35°C |
| Contenuto della confezione | Alimentatore, controller, pompa, rubinetto di arresto, sensore con nastro adesivo, tubo, gomito di scarico, fissaggio, collare di tenuta, adattatore, manuale |
Domande frequenti - Waterrefill 3548 EHEIM
Domande degli utenti su Waterrefill 3548 EHEIM
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pompa automatica in formato PDF gratuitamente! Trova il tuo manuale Waterrefill 3548 - EHEIM e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Waterrefill 3548 del marchio EHEIM.
MANUALE UTENTE Waterrefill 3548 EHEIM

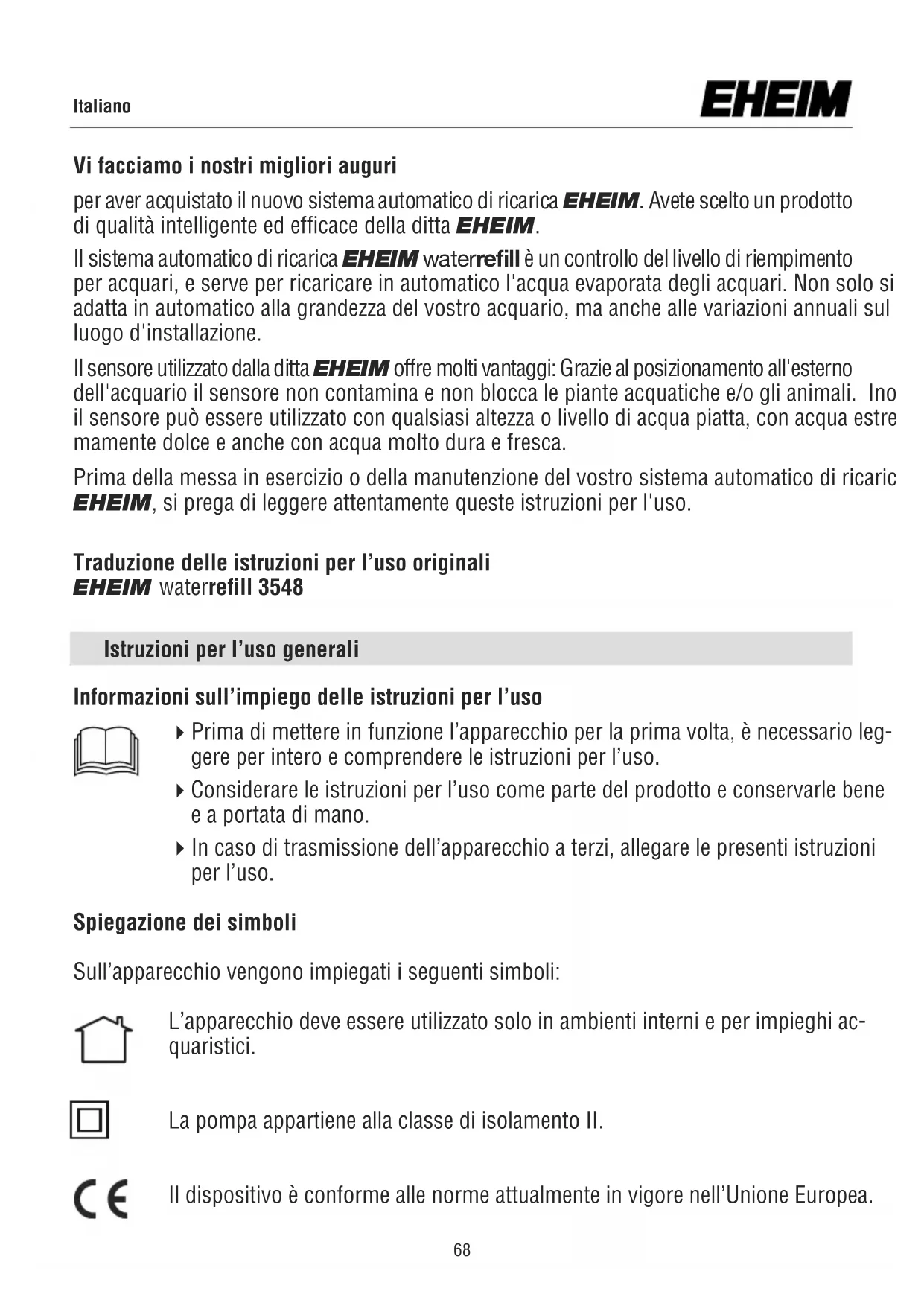

Vi facciamo i nostri migliori auguri
per aver acquistato il nuovo sistema automatico di ricarica EHEIM. Avete scelto un prodotto di qualità intelligente ed efficace della ditta EHEIM.
Il sistema automatico di ricarica EHEIM waterrefill è un controllo del livello di riempimento per acquari, e serve per ricaricare in automatico l'acqua evaporata degli acquari. Non solo si adatta in automatico alla grandezza del vostro acquario, ma anche alle variazioni annuali sul luogo d'installazione.
Il sensore utilizzato dalla ditta EHEIM offre molti vantaggi: Grazie al posizionamento all'esterno dell'acquario il sensore non contamina e non blocca le piante acquatiche e/o gli animali. Ino il sensore può essere utilizzato con qualsiasi altezza o livello di acqua piatta, con acqua estre mamente dolce e anche con acqua molto dura e fresca.
Prima della messa in esercizio o della manutenzione del vostro sistema automatico di ricaric EHEIM, si prega di leggere attentamente queste istruzioni per l'uso.
Traduzione delle istruzioni per l'uso originali EHEIM waterrefill 3548
Istruzioni per l'uso generali
Informazioni sull'impiego delle istruzioni per l'uso
- Prima di mettere in funzione l'apparecchio per la prima volta, è necessario leggere per intero e comprendere le istruzioni per l'uso.
- Considerare le istruzioni per l'uso come parte del prodotto e conservarle bene e a portata di mano.
In caso di trasmissione dell'apparecchio a terzi, allegare le presenti istruzioni per l'uso.
Spiegazione dei simboli
Sull'apparecchio vengono impiegati i seguenti simboli:
L'apparecchio deve essere utilizzato solo in ambienti interni e per impieghi ac- quaristici.
La pompa appartiene alla classe di isolamento II.
Il dispositivo è conforme alle norme attualmente in vigore nell'Unione Europea.
Nelle presenti istruzioni per l'uso vengono utilizzati i simboli e le avvertenze seguenti:
PERICOLO!
Il simbolo indica un pericolo imminente di folgorazione, che può provocare la morte o lesioni gravi.
PERICOLO!
Il simbolo indica un pericolo imminente, che può provocare la morte o lesioni gravi.
AVVISO!
Il simbolo indica un pericolo imminente, che può provocare danni fisici di media o lieve entità o costituire un rischio per la salute.
CAUTELA!
Il simbolo avverte del pericolo di danni materiali.
Avvertenza con informazioni e suggerimenti utili.
Convenzioni di rappresentazione:
☒A Rimando a una figura, qui rimando alla figura A.
Viene richiesta un'azione da parte vostra.
Campo d'impiego
L'apparecchio e tutte le parti fornite in dotazione sono destinate all'uso nel campo privato e devono essere usati esclusivamente:
• per scopi acquaristici
- in ambienti interni
- nel rispetto dei dati tecnici
Per l'apparecchio valgono le seguenti restrizioni:
• non utilizzarlo per scopi commerciali o industriali
- La temperatura dell'acqua non può superare i 35 °C
Avvertenze di sicurezza
Questo apparecchio può costituire un pericolo per persone o beni materiali se esso non viene utilizzato correttamente o non secondo la finalità d'im-piego oppure se le avvertenze di sicurezza non vengono osservate.
Per la vostra sicurezza
- Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o che non dispongono di esperienza e cognizioni tecniche, tuttavia a condizione che vengano sorvegliate e siano state addestrate nell'uso corretto dell'apparecchio e siano in grado di capire i pericoli conseguenti. I bambini non possono giocare con l'apparecchio. Gli interventi di pulizia e manutenzione non possono essere eseguiti da bambini se questi non vengono sorvegliati.
- Prima dell'utilizzo, effettuare un controllo visivo per assicurare che l'apparecchio, in particolare il cavo elettrico e la spina, non siano danneggiati.
- Le riparazioni possono essere eseguite esclusivamente da un punto di assistenza EHEIM.
- In caso di danneggiamento del cavo, l'apparecchio non potrà più essere utilizzato.
- Eseguire solo lavori che sono stati descritti nelle presenti istruzioni.
- Utilizzare solo pezzi di ricambio e accessori originali per l'apparecc
- L'apparecchio deve essere protetto con un dispositivo di protezione per correnti di guasto con una corrente di taratura di max. 30 mA. Rivolgersi ad un elettricista specializzato qualora dovessero sorgere domande e problemi.
- Staccare immediatamente tutti gli apparecchi nell'acquario dalla rete elettrica in caso di perdita d'acqua o se interviene l'interrut-tore differenziale.
- Per principio, staccare tutti gli apparecchi nell'acquario dalla rete elettrica, se non vengono utilizzati, prima di montare o smontare
componenti e prima di tutti i lavori di pulizia e di manutenzione.
- Proteggere la presa elettrica e la spina dall'umidità. Si consiglia di formare con il cavo elettrico un giro per impedire che l'acqua che scorre lungo il cavo possa entrare nella presa.
- I dati elettrici dell'apparecchio devono corrispondere ai dati della rete elettrica. Questi dati sono riportati sulla targhetta, sulla confezione o nelle presenti istruzioni.
Sistema automatico di ricarica EHEIM waterrefill nr. art. 3548
Volume di fornitura
① alimentatore ② regolatore ③ pompa ④ rubinetto ⑤ sensore dotato di striscia adesiva ⑥ tubo flessibile ⑦ arco di scarico ⑧ supporto per l'arco di scarico ⑨ morsetto di fissaggio
1x adattatore per l'alimentazione, 1x manuale di istruzioni, 1x scheda di garanzia
Tutte le parti, l'alimentatore a spina, il controller, il sensore e la pompa di riempimento sono cablati tra di loro. L'alimentatore ① spina a è cablato fisso con il controller ②. Dal controller ② parte un cavo fino al sensore ④ e un ulteriore cavo fino alla pompa di riempimento ③.
Come montare il sensore
Non eliminare ancora la striscia adesiva!
Il sensore ⑤ viene fissato con l'ausilio di un nastro adesivo sulla parte esterna della vasca (acquario, vasca filtro, palude), il cui livello dell'acqua deve essere tenuto sotto controllo. Per la corretta applicazione del sensore è necessario preparare la vasca desiderata. Il luogo di fissaggio deve essere un ambito asciutto senza che vi siano pericoli che venga bagnato con spruzzi d'acqua. La pompa non deve essere già in acqua. La superficie adesiva sulla parte esterna della lastra di vetro deve essere asciutta, pulita e non unta. Pulire con dell'alcol denaturato la superficie adesiva prevista. Detergente multiuso, detergente per bagno o simili non sono adatti per essere utilizzati nell'acquario.
A questo punto, collegare l'alimentatore ad una presa di corrente, il LED (☒ C1) rosso sul controller si accende e resta accesa permanentemente.
Installare il sensore al di sopra del livello dell'acqua in posizione orizzontale, sulla parte esterna della lastra di vetro della vasca (entrambi i LED ✉ S1, ✉ S2 del sensore si illuminano) (☒ 1.).
Spostate lentamente il sensore verso il basso (☒ 2.) fino a che il LED (☒ S2) giallo si spegne. Prestare attenzione che il sensore mantenga il contatto con la lastra della vasca durante l'intero movimento (☒ 3.).
Contrassegnare sulla vasca la posizione del sensore, esattamente dove si è spento il LED giallo ( 4.). Solo a questo punto rimuovere la pellicola protettiva del nastro adesivo (5.) e applicare il più orizzontale possibile il sensore sulla lastra di vetro, tenendo premuto per 10 secondi (6.).
Attenzione: Evitare assolutamente il contatto del sensore e del nastro adesivo con l'acqua (o spruzzo d'acqua)! Anche la più piccola quantità d'acqua / gocce tra lastra di vetro della vasca e il sensore causano malfunzionamenti!
Non posizioni in nessun caso il sensore vicino ad oggetti metallici o vicino a cavi, visto che anche questi causerebbero malfunzionamenti!
Come montare il dispositivo automatico di riempimento
Colleghi il tubo flessibile⑥ all'aspirazione dell'acqua della pompa (P1). Posizioni dunque la pompa ③ all'interno del serbatoio dell'acqua. Conduca il tubo flessibile ⑥ nel luogo dell'acquario in cui l'acqua deve essere riempita nell'acquario e se necessario accorci il tubo flessibile⑥ fino a raggiungere la lunghezza desiderata. Inserisca l'arco di scaric⑦ all'interno dell'altra estremità del tubo flessibile f per poi fissare il supporto (H2) sull'arco di scarico.
L'apertura di scarico dell'arco di scarico ⑦ deve essere sempre montata al di sopra del livello dell'acqua. Altrimenti, se un'estremità è immersa, secondo il principio della comunicazione dei vasi potrebbe fluire acqua dalla vasca filtro e/o acquario nella riserva o viceversa, fino a raggiungere lo stesso livello dell'acqua in entrambi i contenitori.
Al fine di evitare il movimento delle onde nell'ambito anteriore del sensore, il support ^8 deve essere fissato al vetro dell'acquario mediante il morsetto di fissaggio (☒H1) in modo tale che l'uscita dell'acqua si trovi ad una distanza di almeno 5 cm dal sensore. Inoltre, si raccomanda di ridurre la portata della pompa ^3 con il rubinetto di arresto ^4 in modo tale che la procedura di ricarica duri almeno 15 secondi.
Messa in funzione
Dopo aver applicato correttamente il sensore sulla lastra della vasca, il sistema automatico di ricarica si accende mediante il tasto sul controller (☒C2). L'indicazione sul controller (LED ☒C1) modifica il suo colore da rosso a verde. Il dispositivo automatico di riempimento di EHEIM waterrefill sorveglia fin da ora il livello dell'acqua del Suo acquario.
Al fine di garantire il rilevamento del livello dell'acqua, l'ambito interno del vetro dell'acquario deve essere regolarmente pulito per eliminare le contaminazioni come ad esempio i bordi di calcare e di sale.
Attenzione: Quando si cambia l'acqua o si lavora all'interno dell'acquario, imposti la ricarica automatica nella modalità standby.
Modalità di funzionamento del regolatore
Modalità standby: Al fine di passare dalla ricarica automatica alla modalità standby, La preghiamo di attivare per una volta il pulsante posizionato sul regolatore. La modalità standby è attivata quando il LED sul regolatore lampeggia rapidamente nella colorazione verde.
Reset: Al fine di eseguire il reset del regolatore, tenga premuto il pulsante fino a che il LED non lampeggi continuamente in rosso.
Accendere e/o attivare: Al fine di riattivare il dispositivo automatico di riempimento dalla modalità standby o dopo un reset, prema brevemente per una volta il pulsante sul regolatore.
Panoramica delle spie LED del CONTROLLER
| Spia LED ➕ C1 | Stato |
| Rosso | Reset e stato di fornitura: il sistema è in attesa di una breve conferma del tasto sul controller. |
| Verde | il sistema è pronto per l'uso |
| Verde lampeggiante | la pompa è in fase di riempimento |
| Nessuna visualizzazione | probabilmente l'alimentatore è senza corrente controller è spento |
Panoramica delle spie LED del SENSORE
| Spia LED ➕ S1, S2 | Stato |
| Verde | il sensore è pronto per l'uso |
| Giallo | Il livello dell'acqua si trova al di sotto del livello desiderato, e la pompa dovrebbe riempirsi dopo alcuni secondi. |
| Verde giallo lampeggiante | il sensore si trova nell'area della superficie d'acqua in movimento. |
| Nessuna visualizzazione | probabilmente l'alimentatore è senza correnteIl sensore potrebbe essere difettosoIl cavo sensore potrebbe essere difettoso |
Panoramica delle VISUALIZZAZIONI ERRORI sul controller
Il controller del sistema automatico di ricarica identifica l'errore durante il funzionamento e lo indica mediante la spia LED rossa lampeggiante.
| Spia LED ☒ C1 | Errori e possibili cause |
| Pulsante che lampeggia velocemente in rosso | tempo di riempimento differisce fortemente dal precedente tempo di riempimento.Potrebbe essere vuoto il serbatoio di riempimento?Potrebbe essere che il tubo flessibile non sia più collegato con la pompa?L'arco di scarico si trova ancora nella posizione corretta? |
| Pulsante che lampeggia in rosso | l'intervallo di tempo rispetto all'ultima fase di riempimento dif-ferisce fortemente dagli intervalli precedenti.Ci si trova in presenza di un aumento significativo della perdita d'acqua?L'area davanti al sensore è libera?L'acquario è stato riempito manualmente? |
| Rosso e verdeAlternativamentelampeggianti | Il regolatore potrebbe essere difettoso. |
Manutenzione e cura
In genere non si deve effettuare la pulizia della ruota della pompa e del settore interno della pompa visto che la pompa entra in contatto solo con l'acqua purissima e/o con l'acqua osmotica.
Dati tecnici del dispositivo automatico di riempimento
| Variante nazionale EU GB | ||
| Numero articolo 3548220 3548340 | ||
| Tensione 100 - 240 V | ||
| Frequenza 50/60 Hz | ||
| Ricezione di prestazione complessiva 8 | W | |
| Pompa, altezza massima 1,5 mWs | ||
| Pompa, quantità massima 240 l/h | ||
Set di pezzi di ricambio
| Numero articolo e/o numero di pezzo | |
| Set di pezzi di ricambio 1 7426170 | |
| 1x involucro della pompa (☒ P6) | |
| 4x viti (☒ P7) | |
| Set di pezzi di ricambio 2 7426180 | |
| 1x rotore (☒ P3) | |
| 1x asse (☒ P4) | |
| 1x disco di avviamento (☒ P5) | |
| Set di pezzi di ricambio 3 7426190 | |
| 3x disco di avviamento (☒ P5) |
