Produkttyp	Automatische Nachfüllpumpe für Aquarium
Marke	EHEIM
Modell	Waterrefill 3548
Stromversorgung	100 - 240 V, 50/60 Hz
Gesamtleistungsaufnahme	8 W
Max. Förderhöhe (Pumpe)	1,5 mWs
Max. Durchfluss (Pumpe)	240 l/h
Hauptfunktionen	Automatisches Nachfüllen von verdunstetem Wasser, Niveauerfassung durch externen Sensor, Standby-Modus, Rücksetzung
Sensor	Externer Sensor, mit Klebeband auf der Scheibe befestigt, berührungslose Wassererkennung
Anzeigen	LED am Controller (rot/grün) und am Sensor (grün/gelb) für Betriebszustand und Fehler
Sicherheit	Schutzklasse II, Verwendung mit FI-Schalter 30 mA empfohlen, Feuchtigkeitsschutz
Wartung und Reinigung	Seltene Reinigung des Laufrads (Osmosewasser), Reinigung der Scheibe vor dem Sensor
Ersatzteile	Ersatzteilkits erhältlich: Kit 1 (Pumpengehäuse), Kit 2 (Rotor, Welle, Scheibe), Kit 3 (Anlaufscheiben)
Einsatzbereiche	Innenaquarium, Süß- oder Meerwasser, Wassertemperatur ≤ 35°C
Lieferumfang	Netzteil, Controller, Pumpe, Absperrhahn, Sensor mit Klebeband, Schlauch, Auslaufbogen, Befestigung, Halteclip, Adapter, Anleitung

Häufig gestellte Fragen - Waterrefill 3548 EHEIM

Wie installiere ich den Sensor des Waterrefill 3548?

Der Sensor wird mit dem mitgelieferten Klebeband an der Außenseite der Aquarienscheibe befestigt. Die Oberfläche muss sauber und fettfrei sein (Brennspiritus). Positionieren Sie den Sensor oberhalb des Wasserstandes, senken Sie ihn langsam ab, bis die gelbe LED erlischt, markieren Sie die Position, entfernen Sie die Schutzfolie und drücken Sie ihn 10 Sekunden lang fest an.

Was bedeuten die LEDs am Controller?

Die rote Dauer-LED zeigt den Auslieferungs- oder Rücksetzzustand an; grün dauerhaft bedeutet Normalbetrieb; grün blinkend zeigt an, dass die Pumpe nachfüllt; rot schnell blinkend signalisiert eine abnormale Befüllung; rot langsam blinkend bedeutet zu kurzes Intervall zwischen Befüllungen; Rot/Grün-Wechsel signalisiert einen Controller-Fehler.

Wie versetze ich das Gerät in den Standby-Modus?

Drücken Sie kurz die Taste am Controller. Die grüne LED beginnt schnell zu blinken und zeigt den Standby-Modus an. Zum Reaktivieren drücken Sie erneut kurz.

Kann ich den Waterrefill im Meerwasser verwenden?

Ja, der Sensor kann in Süß- oder Meerwasser verwendet werden. Stellen Sie sicher, dass die Wassertemperatur 35°C nicht überschreitet, und reinigen Sie regelmäßig die Scheibe vor dem Sensor, um Salzablagerungen zu vermeiden.

Was tun, wenn die rote LED schnell blinkt?

Dies zeigt an, dass die Befüllungsdauer abnormal ist. Überprüfen Sie, ob der Wassertank nicht leer ist, der Schlauch richtig an der Pumpe angeschlossen ist und der Auslaufbogen in der richtigen Position ist.

Wie warte ich die Pumpe?

Bei normalem Gebrauch mit Osmosewasser ist eine Reinigung des Laufrads nicht erforderlich. Bei Bedarf verwenden Sie das entsprechende Ersatzteilset. Zum Zerlegen konsultieren Sie die Anleitung.

Was ist der maximale Durchfluss der Pumpe?

Der maximale Durchfluss der Pumpe beträgt 240 l/h. Es wird empfohlen, den Durchfluss mit dem Absperrhahn zu reduzieren, damit die Befüllung mindestens 15 Sekunden dauert.

Kann der Sensor in der Nähe von Metall oder Kabeln platziert werden?

Nein, der Sensor muss von allen Metallgegenständen oder elektrischen Kabeln ferngehalten werden, da diese Fehlfunktionen verursachen können.

Welche Funktion hat die Netzkabelschlaufe?

Es wird empfohlen, eine Schlaufe mit dem Netzkabel zu bilden, um zu verhindern, dass Wasser am Kabel entlangläuft und in die Steckdose eindringt.

Wie setze ich den Controller zurück?

Halten Sie die Taste am Controller gedrückt, bis die rote LED dauerhaft leuchtet. Lassen Sie los und drücken Sie dann kurz, um das System zu reaktivieren.

BEDIENUNGSANLEITUNG Waterrefill 3548 EHEIM

EHEIM C1 C2

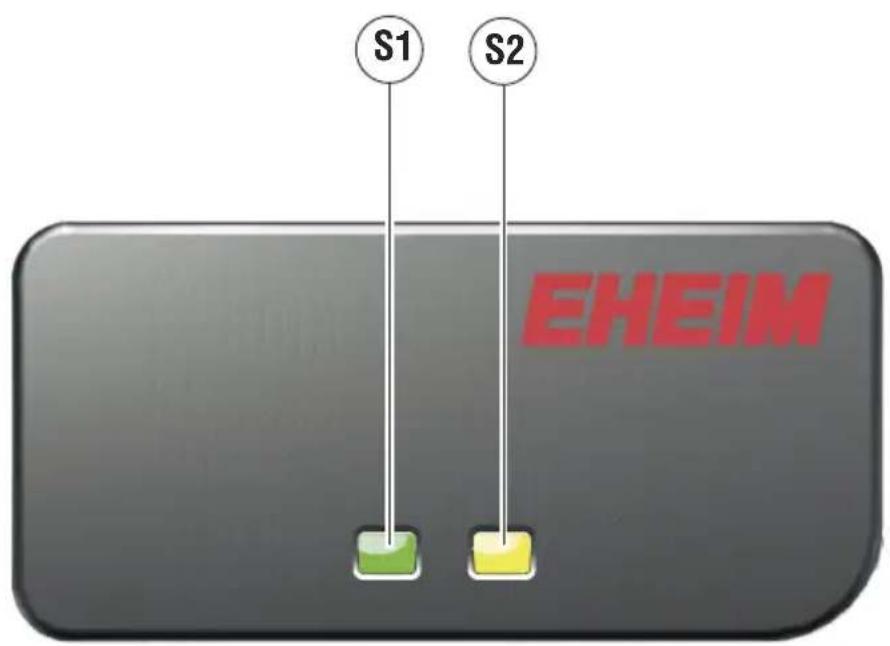

Sensor

S1 S2 EHEIM

Pumpe

P1 P2

P3 P4 P5 P6 P7

Halterung

H1 H2

Absperrhahn

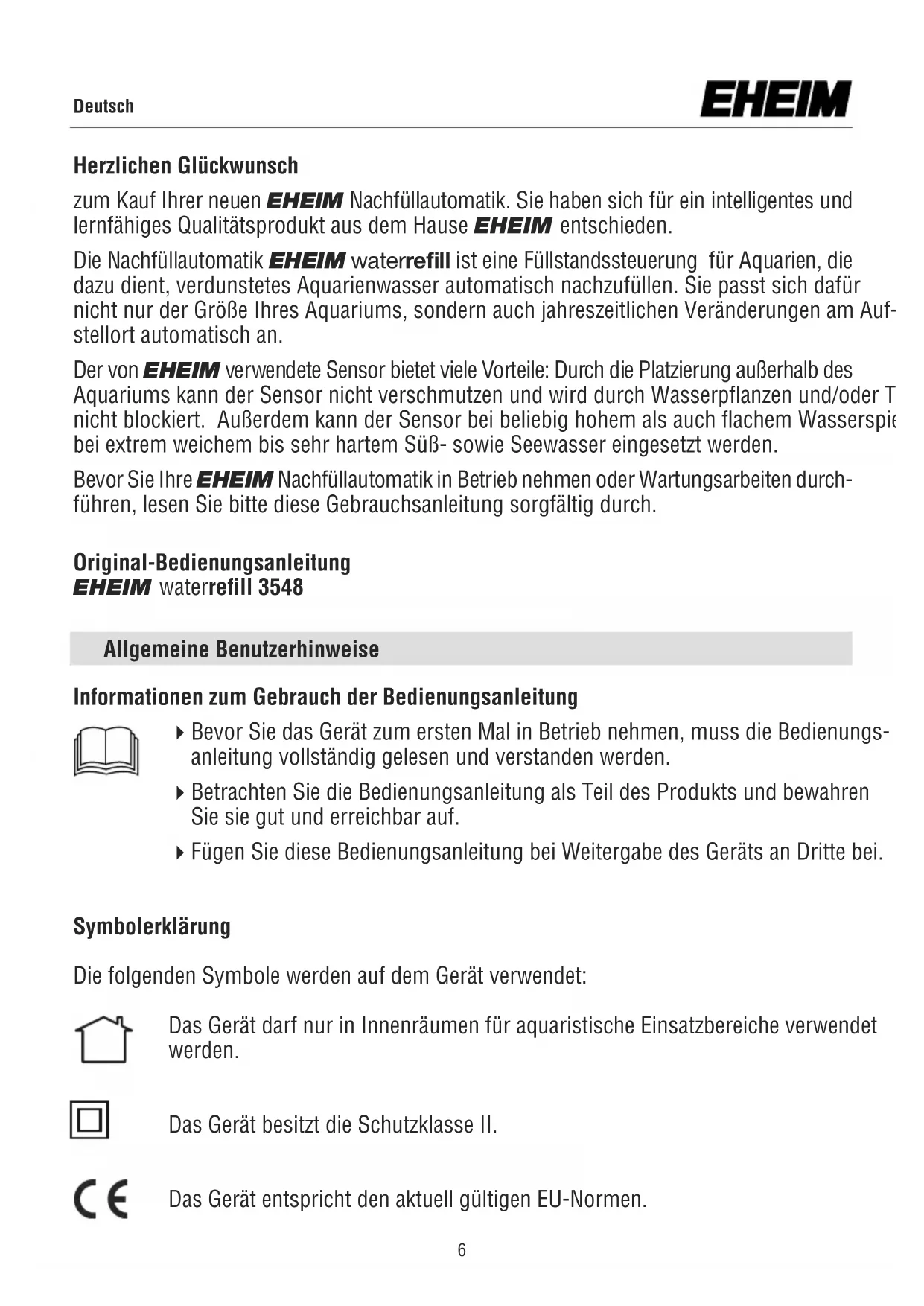

Herzlichen Glückwunsch

zum Kauf Ihrer neuen EHEIM Nachfüllautomatik. Sie haben sich für ein intelligentes und lernfähiges Qualitätsprodukt aus dem Hause EHEIM entschieden.

Die Nachfüllautomatik EHEIM waterrefill ist eine Füllstandssteuerung für Aquarien, die dazu dient, verdunstetes Aquarienwasser automatisch nachzufüllen. Sie passt sich dafür nicht nur der Größe Ihres Aquariums, sondern auch jahreszeitlichen Veränderungen am Aufstellort automatisch an.

Der von EHEIM verwendete Sensor bietet viele Vorteile: Durch die Platzierung außerhalb des Aquariums kann der Sensor nicht verschmutzen und wird durch Wasserpflanzen und/oder T nicht blockiert. Außerdem kann der Sensor bei beliebig hohem als auch flachem Wasserspie bei extrem weichem bis sehr hartem Süß- sowie Seewasser eingesetzt werden.

Bevor Sie Ihre EHEIM Nachfüllautomatik in Betrieb nehmen oder Wartungsarbeiten durchführen, lesen Sie bitte diese Gebrauchsanleitung sorgfältig durch.

Original-Bedienungsanleitung

EHEIM waterrefill 3548

Allgemeine Benutzerhinweise

Informationen zum Gebrauch der Bedienungsanleitung

▶ Bevor Sie das Gerät zum ersten Mal in Betrieb nehmen, muss die Bedienungsanleitung vollständig gelesen und verstanden werden.
▶ Betrachten Sie die Bedienungsanleitung als Teil des Produkts und bewahren Sie sie gut und erreichbar auf.
▶ Fügen Sie diese Bedienungsanleitung bei Weitergabe des Geräts an Dritte bei.

Symbolerklärung

Die folgenden Symbole werden auf dem Gerät verwendet:

Das Gerät darf nur in Innenräumen für aquaristische Einsatzbereiche verwendet werden.

Das Gerät besitzt die Schutzklasse II.

Das Gerät entspricht den aktuell gültigen EU-Normen.

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung verwendet:

GEFAHR!

Das Symbol weist auf eine drohende Gefahr durch Stromschlag hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

GEFAHR!

Das Symbol weist auf eine drohende Gefahr hin, die den Tod oder eine schwere Körperverletzung zur Folge haben kann.

WARNUNG!

Das Symbol weist auf eine drohende Gefahr hin, die eine mittlere bis leichte Körperverletzung oder ein gesundheitliches Risiko zur Folge haben kann.

VORSICHT!

Das Symbol weist auf die Gefahr von Sachschäden hin.

Hinweis mit nützlichen Informationen und Tipps.

Darstellungskonvention:

☒ A Verweis auf eine Abbildung, hier Verweis auf Abbildung A.

Sie werden zu einer Handlung aufgefordert.

Einsatzgebiet

Das Gerät und alle im Lieferumfang enthaltenen Teile sind für die Benutzung im privaten Bereich bestimmt und dürfen ausschließlich verwendet werden:

• für aquaristische Zwecke
• nur in Innenräumen
• unter Einhaltung der technischen Daten

Für das Gerät gelten folgende Einschränkungen:

• nicht für gewerbliche oder industrielle Zwecke verwenden.
• die Wassertemperatur darf 35°C nicht überschreiten.

Sicherheitshinweise

Von diesem Gerät können Gefahren fu "r Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht dem Verwendungszweck entspre-

chend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.

Für Ihre Sicherheit

- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

• Führen Sie vor Benutzung eine Sichtkontrolle durch, um sicherzu-stellen, dass das Gerät unbeschädigt ist.
• Reparaturen dürfen ausschließlich von einer EHEIM Servicestelle durchgeführt werden.
• Bei Beschädigung des Kabels ist das Gerät zu verschrotten.
• Führen Sie nur Arbeiten durch, die in dieser Anleitung beschrieben sind.
• Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
• Das Gerät kann über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA abgesichert werden. Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.

• Trennen Sie sofort alle Geräte im Aquarium vom Stromnetz bei einer Wasserleckage bzw. wenn die Fehlerstrom-Schutzeinrichtung auslöst.

• Trennen Sie grundsätzlich alle Geräte im Aquarium vom Stromnetz, wenn sie nicht benutzt werden, bevor Sie Teile ein- bzw. ausbauen und vor allen Reinigungs- und Wartungsarbeiten.

• Schützen Sie die Steckdose und das Netzteil vor Feuchtigkeit. Es empfiehlt sich mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser zur Steck-dose gelangt und dadurch ein Kurzschluss verursacht wird.
• Die elektrischen Daten des Gerätes müssen mit den Daten des Stromnetzes übereinstimmen. Sie finden diese Daten auf dem Typenschild, der Verpackung oder in dieser Anleitung.

Nachfüllautomatik EHEIM waterrefill Art.-Nr. 3548

Lieferumfang

① Netzteil ② Controller ③ Pumpe ④ Absperrhahn ⑤ Sensor mit Klebestreifen ⑥ Schlauch ⑦ Auslaufbogen ⑧ Halterung für Auslaufbogen ⑨ Halteklemme 1x Steckeradapter zum Netzteil, 1x Bedienungsanleitung, 1x Garantiekarte

Alle Teile, das Steckernetzteil, der Controller, der Sensor und die Pumpe sind fest miteinander verkabelt. Das Netzteil① ist mit dem Controller② fest verkabelt. Vom Controller② führt ein Kabel zum Sensor⑤ und ein weiteres Kabel zur Pumpe③.

Montage des Sensors

Klebestreifen noch nicht entfernen!

Der Sensor⑤ wird mit Hilfe eines Klebestreifens an der Außenseite des Beckens (Aquarium Filterbecken, Sumpf) befestigt, dessen Wasserstand überwacht werden soll. Zur korrekten Anbringung des Sensors muss das gewünschte Becken vorbereitet werden. Bei dem Befestigungsplatz muss es sich um einen trockenen Bereich ohne Gefahr von Spritzwasser handeln. Die Pumpe darf sich noch nicht im Wasser befinden. Die Klebefläche an der Außenseite der Glasscheibe muss trocken, sauber und fettfrei sein. Die vorgesehene Klebefläche dazu bitte mit Brennspiritus reinigen. Allzweckreiniger, Badreiniger o.ä. sind zur Verwendung am Aquarium nicht geeignet.

Verbinden Sie jetzt das Netzteil mit einer Steckdose, die rote LED (☒C1) am Controller geht

dabei an und leuchtet dauerhaft.

Den Sensor nun oberhalb des Wasserspiegels in waagrechter Lage von außen auf die Glas-scheibe des Beckens aufsetzen (beide LEDs ✉S1 und ✉S2 am Sensor leuchten) (☒ 1.).

Bewegen Sie den Sensor langsam nach unten (☒2.) bis die gelbe LED (☒S2) erlischt. Achten Sie dabei darauf, dass der Sensor während der gesamten Bewegung Kontakt zur Beckenscheibe hat (☒3.).

Markieren Sie am Becken die Position des Sensors an der die gelbe LED erloschen ist (4.). Erst jetzt die Schutzfolie des Klebestreifens abziehen (5.) und den Sensor in möglichst waagrechter Lage 10 Sekunden kräftig an die Scheibe andrücken (6.).

Achtung: Sensor und Klebestreifen niemals mit (Spritz-)Wasser in Berührung bringen! Schon kleinste Wassermengen / Tropfen zwischen der Glasscheibe des Beckens und dem Sensor führen zu Fehlfunktionen!

Platzieren Sie den Sensor niemals in der Nähe von metallischen Gegenständen oder Kabeln, auch diese führen zu Fehlfunktionen!

Montage der Nachfüllautomatik

Verbinden Sie den Schlauch⑥ mit dem Wasserausgang der Pumperx P1). Legen Sie die Pumpe ③ anschließend in das Wasserreservoir. Führen Sie den Schlauch⑥ zu der Stelle am Aquarium, an der das Wasser in das Aquarium gefüllt werden soll und kürzen Sie bei Bedarf den Schlauch⑥ auf die benötigte Länge. Stecken Sie den Auslaufbogen⑦ in das andere Ende des Schlauches⑥ und clipsen Sie die Halterungx H2) auf den Bogen.

Die Austrittsöffnung des Auslaufbogen ^57 muss stets oberhalb des Wasserspielgels montiert werden. Bei untergetauchtem Ende könnte sonst nach dem Prinzip der kommunizierenden Röhren Wasser vom Filterbecken bzw. Aquarium ins Reservoir oder umgekehrt fließen, bis der Wasserstand in beiden Behältern gleich ist.

Zur Vermeidung von Wellenbewegungen vor dem Sensor muss die Halterung ^⑧ mit der Halteklemme (☒H1) so an der Aquarienscheibe befestigt werden, dass der Wasserauslauf mindestens 5 cm vom Sensor entfernt ist. Außerdem wird empfohlen, die Fördermenge der Pumpe ^③ mit dem Absperrhahn ^④ so weit zu drosseln, dass der Auffüllvorgang mindestens 15 Sekunden andauert.

Inbetriebnahme

Nach erfolgreichem Anbringen des Sensors an der Beckenscheibe die Nachfüllautomatik per Tastendruck am Controller (☒C2) einschalten. Die Anzeige am Controller (LED ☒C1) ändert ihre Farbe von rot nach grün. Die Nachfüllautomatik EHEIM waterrefill überwacht von jetzt an den Wasserspiegel Ihres Aquariums.

Um die Detektion des Wasserstandes zu gewährleisten, muss die Innenseite der Aquarienscheibe regelmäßig von Verschmutzungen wie Kalk- und Salzrändern befreit werden.

Achtung: Bei Wasserwechsel oder Arbeiten im Aquarium, die Nachfüllautomatik in den Standby - Modus versetzen.

Bedienung des Controllers

Standby - Modus: Um die Nachfüllautomatik in den Standby - Modus zu schalten, betätigen Sie einmalig kurz den Taster am Controller. Der Standby - Modus ist aktiv, wenn die LED am Controller schnell grün blinkt.

Reset: Um den Controller zurückzusetzen, den Taster so lange gedrückt halten, bis die LED durchgehend rot leuchtet.

Einschalten/Aktivieren: Um die Nachfüllautomatik aus dem Standby-Modus heraus oder nach einem Reset zu reaktivieren, betätigen Sie einmalig kurz den Taster am Controller.

Übersicht über die CONTROLLER-Anzeige

LED-Anzeige ☒C1	Zustand
Rot	Reset und Auslieferungszustand: System wartet auf eine kurze Betätigung der Taste am Controller
Grün	System ist betriebsbereit
Grün blinkend	Pumpe füllt nach
Keine Anzeige	Netzteil ist möglicherweise stromlosController ist ausgeschaltet

Übersicht über die SENSOR-Anzeige

LED-Anzeige☒ S1, S2	Zustand
Grün	Sensor ist betriebsbereit
Gelb	Wasserstand befindet sich unter gewünschtem Niveau, die Pumpe sollte nach wenigen Sekunden nachfüllen.
Grün und Gelb blinkend	Sensor befindet sich im Bereich mit bewegter Wasseroberfläche.
Keine Anzeige	Netzteil ist möglicherweise stromlosSensor ist möglicherweise defektSensorkabel möglicherweise defekt

Übersicht über die FEHLER-ANZEIGE am Controller

Der Controller der Nachfüllautomatik erkennt Fehler während des Betriebs und zeigt diese durch eine rot blinkende LED-Anzeige an.

LED-Anzeige ☒ C1	Fehler und mögliche Ursachen
Rot schnell blinkend	Füllzeit weicht von bisheriger Füllzeit deutlich ab.Könnte das Nachfüllreservoir leer sein?Ist der Schlauch nicht mehr mit der Pumpe verbunden?Ist der Auslaufbogen weiterhin in der korrekten Position?
Rot blinkend	Zeitabstand zum letzten Füllvorgang weicht deutlich von bisherigen Abständen ab.Kommt es zu einem deutlich erhöhten Wasserverlust?Ist der Bereich vor dem Sensor frei?Wurde das Aquarium manuell befüllt?
Rot und grün abwechselnd blinkend	Der Controller könnte defekt sein.

Wartung und Pflege

Eine Reinigung des Pumpenrades und des Pumpeninneren entfällt in der Regel, da die Pumpe nur mit Reinst-/Osmosewasser in Kontakt kommt.

Technische Daten der Nachfüllautomatik

Ländervariante EU GB
Artikelnummer 3548220 3548340
Spannung 100 - 240 V
Frequenz 50/60 Hz
Leistungsaufnahme ges. 8 W
Pumpe, Hmax 1,5 mWs
Pumpe, Qmax 240 l/h

Ersatzteile-Sets

	Artikel-/Teilenummer
Ersatzteil-Set 1 7426170
1x Pumpengehäuse (☒P6)
4x Schrauben (☒P7)
Ersatzteil-Set 2 7426180
1x Rotor (☒P3)
1x Achse (☒P4)
1x Anlaufscheibe (☒P5)
Ersatzteil-Set 3 7426190
3x Anlaufscheibe (☒P5)
