Waterrefill 3548 - Automatische pomp EHEIM - Gratis gebruiksaanwijzing en handleiding

Producttype	Automatische bijvulpomp voor aquarium
Merk	EHEIM
Model	Waterrefill 3548
Voeding	100 - 240 V, 50/60 Hz
Totaal opgenomen vermogen	8 W
Max. opvoerhoogte (pomp)	1,5 mWs
Max. debiet (pomp)	240 l/u
Hoofdfuncties	Automatisch bijvullen van verdampt water, niveaudetectie door externe sensor, slaapmodus, reset
Sensor	Externe sensor met lijm op glas, contactloze detectie van water
Weergaven	LED op controller (rood/groen) en op sensor (groen/geel) voor bedrijfsstatus en fouten
Veiligheid	Beschermingsklasse II, gebruik met aardlekschakelaar 30 mA aanbevolen, bescherming tegen vocht
Onderhoud en reiniging	Zelden reinigen van turbine (osmosewater), reinigen van glas voor sensor
Reserveonderdelen	Reservekits beschikbaar: kit 1 (pomphuis), kit 2 (rotor, as, ring), kit 3 (drukringen)
Toepassingsgebieden	Binnenaquarium, zoet- of zeewater, watertemperatuur ≤ 35°C
Inhoud van de levering	Voeding, controller, pomp, afsluitkraan, sensor met plakband, slang, uitloopbocht, bevestiging, kabelklem, adapter, handleiding

Veelgestelde vragen - Waterrefill 3548 EHEIM

Hoe installeer ik de sensor van de Waterrefill 3548?

De sensor wordt aan de buitenkant van het aquariumglas bevestigd met het meegeleverde plakband. Het oppervlak moet schoon en ontvet zijn (spiritus). Plaats de sensor boven het waterniveau, laat hem langzaam zakken tot de gele LED uitgaat, markeer de positie, verwijder de beschermfolie en druk stevig gedurende 10 seconden.

Wat betekenen de LED's op de controller?

Rood constant brandend geeft leveringsstatus of reset aan; groen constant betekent normale werking; groen knipperend geeft aan dat de pomp bijvult; snel rood knipperend duidt op abnormaal vullen; langzaam rood knipperend geeft te kort interval tussen vullingen; afwisselend rood/groen duidt op een defecte controller.

Hoe zet ik het apparaat in slaapmodus?

Druk kort op de knop van de controller. De groene LED begint snel te knipperen, wat de slaapmodus aangeeft. Om te reactiveren, drukt u opnieuw kort.

Kan ik de Waterrefill in zeewater gebruiken?

Ja, de sensor kan worden gebruikt in zoet- of zeewater. Zorg ervoor dat de watertemperatuur niet hoger is dan 35°C en reinig regelmatig het glas voor de sensor om zoutafzetting te voorkomen.

Wat te doen als de rode LED snel knippert?

Dit geeft aan dat de vultijd abnormaal is. Controleer of het waterreservoir niet leeg is, of de slang goed is aangesloten op de pomp en of de uitloopbocht in de juiste positie staat.

Hoe onderhoud ik de pomp?

Bij normaal gebruik met osmosewater hoeft de turbine niet te worden gereinigd. Indien nodig, gebruik de juiste reserveonderdeelset. Raadpleeg de handleiding voor demontage.

Wat is het maximale debiet van de pomp?

Het maximale debiet van de pomp is 240 l/u. Het wordt aanbevolen om het debiet te verlagen met de afsluitkraan zodat het vullen minstens 15 seconden duurt.

Kan de sensor in de buurt van metaal of kabels worden geplaatst?

Nee, de sensor moet uit de buurt van metalen voorwerpen of elektrische kabels worden gehouden, omdat deze storingen kunnen veroorzaken.

Wat is de functie van de lus in de netkabel?

Het wordt aanbevolen om een lus in de netkabel te maken om te voorkomen dat water langs de kabel loopt en in het stopcontact binnendringt.

Hoe reset ik de controller?

Houd de knop van de controller ingedrukt tot de rode LED constant brandt. Laat los en druk vervolgens kort om het systeem te reactiveren.

GEBRUIKSAANWIJZING Waterrefill 3548 EHEIM

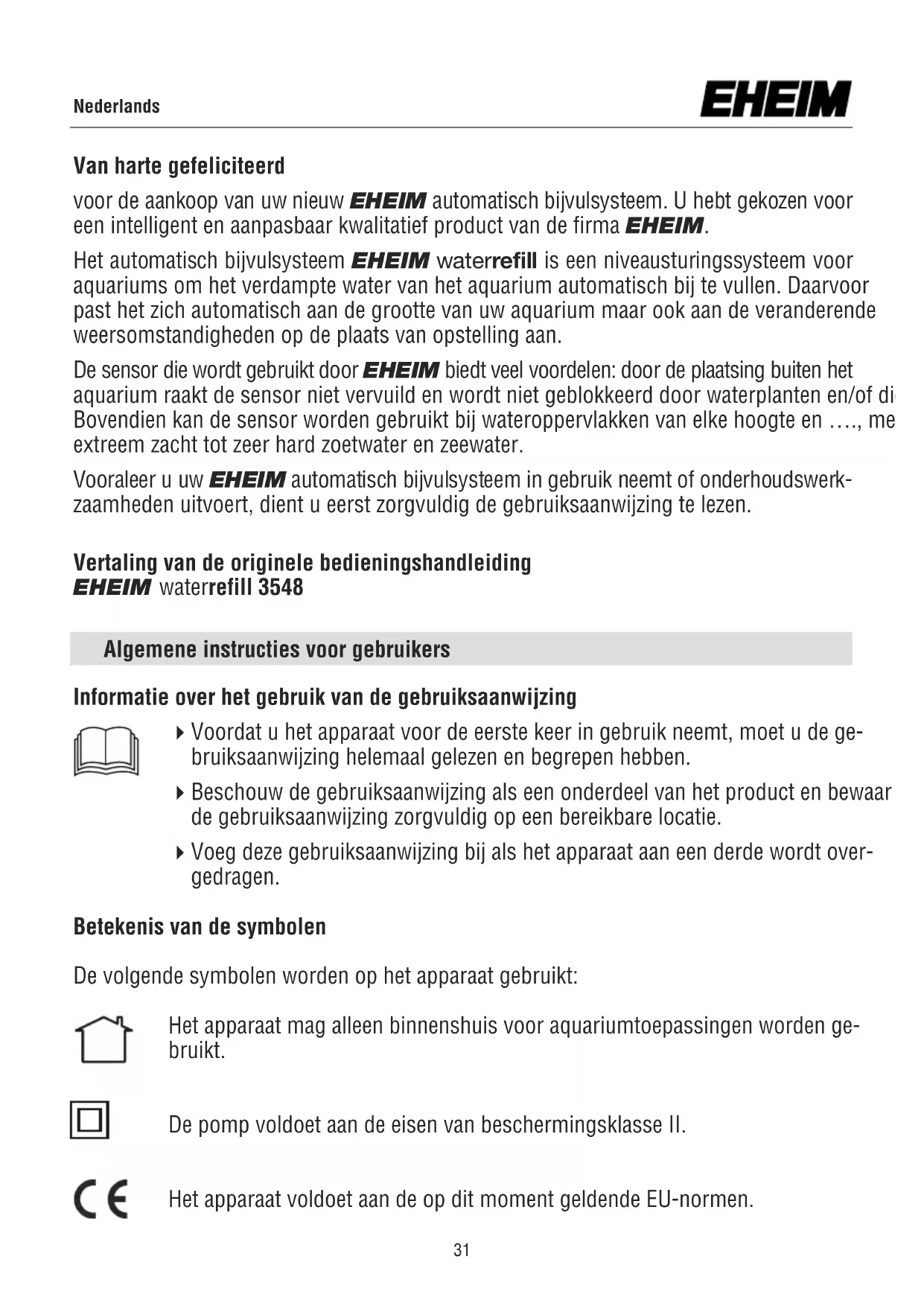

Van harte gefeliciteerd

voor de aankoop van uw nieuw EHEIM automatisch bijvulsysteem. U hebt gekozen voor een intelligent en aanpasbaar kwalitatief product van de firma EHEIM.

Het automatisch bijvulsysteem EHEIM waterrefill is een niveausturingssysteem voor aquariums om het verdampte water van het aquarium automatisch bij te vullen. Daarvoor past het zich automatisch aan de grootte van uw aquarium maar ook aan de veranderende weersomstandigheden op de plaats van opstelling aan.

De sensor die wordt gebruikt door EHEIM biedt veel voordelen: door de plaatsing buiten het aquarium raakt de sensor niet vervuild en wordt niet geblokkeerd door waterplanten en/of di Bovendien kan de sensor worden gebruikt bij wateroppervlakken van elke hoogte en ...., me extreem zacht tot zeer hard zoetwater en zeewater.

Vooraleer u uw EHEIM automatisch bijvulsysteem in gebruik neemt of onderhoudswerkzaamheden uitvoert, dient u eerst zorgvuldig de gebruiksaanwijzing te lezen.

Vertaling van de originele bedieningshandleiding EHEIM waterrefill 3548

Algemene instructies voor gebruikers

Informatie over het gebruik van de gebruiksaanwijzing

▶ Voordat u het apparaat voor de eerste keer in gebruik neemt, moet u de gebruiksaanwijzing helemaal gelezen en begrepen hebben.
▶ Beschouw de gebruiksaanwijzing als een onderdeel van het product en bewaar de gebruiksaanwijzing zorgvuldig op een bereikbare locatie.
▶ Voeg deze gebruiksaanwijzing bij als het apparaat aan een derde wordt overgedragen.

Betekenis van de symbolen

De volgende symbolen worden op het apparaat gebruikt:

Het apparaat mag alleen binnenshuis voor aquariumtoepassingen worden gebruikt.

De pomp voldoet aan de eisen van beschermingsklasse II.

Het apparaat voldoet aan de op dit moment geldende EU-normen.

De volgende symbolen en signaalwoorden worden in deze bedieningshandleiding gebruikt:

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar door een elektrische schok die ernstig of zelfs dodelijk lichamelijk letsel tot gevolg kan hebben.

GEVAAR!

Dit symbool maakt attent op een dreigend gevaar dat ernstig of zelfs dodelijk lich-amelijk letsel tot gevolg kan hebben.

WAARSCHUWING!

Dit symbool maakt attent op een dreigend gevaar dat middelzwaar of licht lich- amelijk letsel tot gevolg kan hebben of een gezondheidsrisico kan inhouden.

VOORZICHTIG!

Dit symbool maakt attent op het risico van materiële schade.

Aanwijzing met nuttige informatie en tips.

Weergaveconventie:

☒ A Verwijzing naar een afbeelding, hier een verwijzing naar afbeelding A.

U dient een handeling uit te voeren.

Toepassingsgebied

Het apparaat en alle meegeleverde onderdelen zijn bestemd voor gebruik door particulieren en mogen alleen gebruikt worden:

• voor aquariumdoeleinden
- in binnenruimtes
- met inachtneming van de technische gegevens

Voor het apparaat gelden de volgende beperkingen:

• niet voor commerciële of industriële doelen gebruiken
• De watertemperatuur mag 35°C niet overschrijden

Veiligheidsinstructies

Dit apparaat kan gevaren opleveren voor personen en zaken als het apparaat niet naar behoren of niet volgens bestemming wordt gebruikt of als de veiligheidsaanwijzingen niet worden opgevolgd.

Voor uw veiligheid

- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies hebben gekregen over hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn. Kinderen mogen niet met het apparaat spelen. Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen zonder toezicht worden uitgevoerd.

• Voer voorafgaand aan gebruik een visuele controle uit om zeker te stellen dat het apparaat, met name het netsnoer en de stekker, niet beschadigd is.
• Reparaties mogen alleen maar worden uitgevoerd door een service-punt van EHEIM.
• Bij beschadiging van de kabel mag het apparaat niet meer gebruikt worden.
• Voer alleen de werkzaamheden uit die in deze gebruiksaanwijzing zijn beschreven.
• Gebruik alleen maar originele reserveonderdelen en toebehoren voor het apparaat.

• Ter bescherming tegen een te hoge contactspanning moet de installatie een aardlekschakelaar een nominale uitschakelstroom van niet meer dan 30 A bezitten. Informeer bij uw elektriciteitsexpert.

• Scheid bij waterlekkages of een reactie van de foutstroombeveiling alle apparaten in het aquarium meteen van de netstroom.

• Scheid principieel alle apparaten in het aquarium van het stroomnet, wanneer deze niet in gebruik zijn, voordat u onderdelen monteert of demonteert en vóór alle reinigings- en onderhoudswerkzaamheden.

• Bescherm het stopcontact en de stekker tegen vocht. Het wordt aangeraden met het netsnoer een druiplus te maken die voorkomt dat er eventueel water langs de kabel af in het stopcontact loopt.
• De elektrische gegevens van de pomp moeten overeenkomen met de gegevens van het stroomnet. U vindt die gegevens op het typeplaatje, de verpakking of in deze gebruiksaanwijzing.

① Voedingseenheid ② Controller ③ Pomp ④ Afsluitkraan ⑤ Sensor met plakstrip
⑥ Slang ⑦ Uitloopbocht ⑧ Houder voor uitloopbocht ⑨ Klem
1 stekkeradapter voor voeding, 1 handleiding, 1 garantiekaart

Alle onderdelen, de stekkeradapter, de controller, de sensor en de bijvulpomp zijn door kabel vast met elkaar verbonden. De stekkeradapter ① is met de controller ② door een vaste kabel verbonden. Van de controlle ② gaat een kabel naar de senso ④ en een andere kabel naar de bijvulpomp ③.

Montage van de sensoren

Verwijder de plakstrip nog niet!

De sensor⑤ wordt met behulp van een kleefstrip bevestigd aan de buitenkant van het bassin (aquarium, filterbassin, moeras), waarvan het waterpeil moet worden gecontroleerd. Om de sensor correct aan te brengen moet het gewenste bassin hierop worden voorbereid. De mon tageplaats dient een droge ruimte te zijn, zonder gevaar voor opspattend water. De pomp mag zich nog niet in het water bevinden. De kleefzijde aan de buitenkant van de glazen wand moet droog, schoon en vetvrij zijn. Reinig de voorziene kleefzijde hiervoor met spiritus. Allesreiniger, badkamerreiniger of soortgelijke reinigingsmiddelen zijn niet geschikt voor gebruik in het aquarium.

Verbind nu de adapter met een stopcontact, de rode LED (☒C1) aan de controller wordt ingeschakeld en blijft branden.

Plaats nu de sensor boven de waterspiegel in een horizontale positie vanbuiten op de glazen wand van het bassin (beide LED's ☒S1, ☒S2 op de sensor branden) (☒ 1.).

Beweeg de sensor langzaam naar beneden (☒ 2.) tot de gele LED (☒ S2)uitgaat. Zorg ervoor dat de sensor tijdens de hele beweging in contact staat met de glazen wand van het bassin (☒ 3.).

Duid op het bassin de positie van de sensor aan waar de gele LED is uitgegaan (4.) Trek nu pas de beschermfolie af van de kleefstrip (5.) en druk de sensor in een zo horizontaal mogelijke positie gedurende 10 seconden krachtig tegen het glas (6.).

Let op: Breng de sensor en kleefstrip nooit in contact met opspattend water! De kleinste hoeveelheden water/druppels tussen de glazen wand van het aquarium en de sensor leiden al tot storingen!

Plaats de sensor nooit in de buurt van metalen voorwerpen of kabels, omdat deze een storing kunnen veroorzaken!

Assemblage van automatische bijvulling

Sluit de slang⑥ aan op de wateraanzuiging van de pomp (P1). Plaats vervolgens pomp ③ in het waterreservoir. Voer de slang⑥ naar de plaats op het aquarium waar het water in het aquarium moet worden bijgevuld en kort de slang④ zonodig in tot de gewenste lengte. Steek de uitloopbocht⑦ in het andere uiteinde van de slang⑥ en klem de houder (H2) op de bocht.

De uitlaatopening van de uitloopbocht ^7 moet altijd boven het wateroppervlak worden ge-monteerd. Als het uiteinde in het water is ondergedompeld kan er anders volgens het princip van de communicerende buizen water van het filterreservoir of het aquarium in het reservoir of omgekeerd stromen tot het waterpeil in de beide reservoirs op gelijk niveau komt.

Om te voorkomen dat de as voor de sensor beweegt, moet de houder ^8 met de bevestigingsklem (☒ H1) aan het aquariumglas worden bevestigd, zodat de waterafvoer zich op minimaal 5 cm afstand van de sensor bevindt. Het wordt ook aanbevolen om de stroomsnelheid van de pomp ^3 te verlagen met de afsluitkraan ^4 , zodat het bijvulproces minimaal 15 seconden duurt

Inbedrijfstelling

U kunt uw automatisch bijvulsysteem indien nodig in- en uitschakelen met de knop van de controller (☒C2). Het display op de controller (LED ☒C1) verandert van rood naar groen. De automatische bijvulling EHEIM waterrefill controleert van nu af aan het wa-terniveau van uw aquarium.

Om de detectie van het waterniveau te garanderen, moet de binnenkant van de aquariumschi regelmatig vrij worden gemaakt van vervuiling zoals kalkaanslag en zoutranden.

Let op: wanneer u het water ververst of in het aquarium werkt, dient u de automatische bijvulling in de standby-modus te plaatsen.

Bediening van de Controller

Standby-modus: om de automatische bijvulling in de standby-modus te plaatsen, drukt u eenmaal kort op de knop op de controller. De standby-modus is actief als de led op de controller snel groen knippert.

Reset: om de controller te resetten, houdt u de knop ingedrukt totdat de led constant rood brandt.

Inschakelen/activeren: om de automatische bijvulling opnieuw te activeren vanuit de standby-modus of na een reset, drukt u eenmaal kort op de knop op de controller.

Overzicht van de CONTROLLERINDICATOR

LED-indicator ☒ C1	toestand
Rood	Reset- en leveringstoestand: Systeem wacht op een korte druk op de toets van de controller.
Groen	Systeem is klaar voor gebruik
Groen knipperend	Pomp vult bij
Geen indicator	Adapter is mogelijkerwijze zonder stroom Controller is uit-geschakeld

Overzicht van de SENSORINDICATOR

LED-indicator × S1, S2 toestand
Groen	Systeem is klaar voor gebruik
Geel	Het waterniveau is onder het gewenste niveau, de pomp zal na enkele seconden bijvullen.
Groen geel knipperend	Sensor bevindt zich in de zone van het bewogen waterop-pervlak.
Geen indicator	Adapter is mogelijkwijze zonder stroomSensor is mogelijk defectSensorkabel mogelijk defect

Overzicht van de FOUTMELDING aan de controller

De controller van het automatisch bijvulsysteem registreert fouten tijdens de werking en toont deze aan door een rood knipperende LED-indicator.

LED-indicator ☒ C1	Foutmeldingen en mogelijke oorzaken
Rood snel knipperend	Vultijd wijkt duidelijk af van de vultijd tot nu toe.Is het bijvulreservoir leeg?Is de slang losgekoppeld van de pomp?Bevindt de afsluitkraan zich nog in de juiste positie?
Rood knipperend	Tijdsafstand tot het vorige vulproces wijkt duidelijk af van de tijdsafstanden tot nu toe.Is er sprake van een aanzienlijk verhoogd waterverlies?Is het gebied voor de sensor vrij?Is het aquarium handmatig gevuld?
Rood en groen knipperen afwisselend	De controller is mogelijk defect.

Onderhoud en service

Reiniging van het pomprad en de binnenkant van de pomp wordt doorgaans nagelaten, omdat de pomp alleen in contact komt met ultrapuur water/osmosewater

Technische gegevens van de automatische bijvulling

Landversie EU GB
Artikelnummer 3548220 3548340
Spanning 100 - 240 V
Frequentie 50/60 Hz
Opgenomen vermogen volledig syst. 8 W
Pomp, Hmax 1,5 mWs
Pomp, Qmax 240 l/h

Sets reserveonderdelen

	Artikel-/onderdeelnummer
Set reserveonderdelen 1 7426170
1x Pompbehuizing (☒ P6)
4x Schroeven (☒ P7)
Set reserveonderdelen 2 7426180
1x Rotor (☒ P3)
1x As (☒ P4)
1x Drukring (☒ P5)
Set reserveonderdelen 3 7426190
3x Drukring (☒ P5)
