Waterrefill 3548 - Automatické čerpadlo EHEIM - Bezplatný návod na obsluhu

Typ produktu	Automatická plniaca pumpa do akvária
Značka	EHEIM
Model	Waterrefill 3548
Elektrické napájanie	100 - 240 V, 50/60 Hz
Celkový príkon	8 W
Maximálna výtlačná výška (čerpadlo)	1,5 mWs
Maximálny prietok (čerpadlo)	240 l/h
Hlavné funkcie	Automatické dopĺňanie odparenej vody, detekcia hladiny externým senzorom, režim spánku, opätovné spustenie
Senzor	Externý senzor pripevnený na sklo lepiacou páskou, bezkontaktná detekcia s vodou
Displeje	LED na ovládači (červená/zelená) a na senzore (zelená/žltá) pre stav prevádzky a chyby
Bezpečnosť	Trieda ochrany II, odporúča sa použitie s prúdovým chráničom 30 mA, ochrana proti vlhkosti
Údržba a čistenie	Čistenie obežného kolesa zriedkavé (osmózová voda), čistenie skla pred senzorom
Náhradné diely	Dostupné náhradné sady: sada 1 (teleso čerpadla), sada 2 (rotor, hriadeľ, podložka), sada 3 (dorazové podložky)
Oblasti použitia	Vnútorné akvárium, sladká alebo morská voda, teplota vody ≤ 35°C
Obsah dodávky	Napájací zdroj, ovládač, čerpadlo, uzatvárací ventil, senzor s lepiacou páskou, hadica, odtokové koleno, upevnenie, príchytka, adaptér, návod

Často kladené otázky - Waterrefill 3548 EHEIM

Ako nainštalovať senzor Waterrefill 3548?

Senzor sa pripevní na vonkajšiu stranu skla akvária pomocou dodanej lepiacej pásky. Povrch musí byť čistý a odmasťovací (lieh). Umiestnite senzor nad hladinu vody, pomaly ho spúšťajte, kým nezhasne žltá LED, potom označte polohu, odstráňte ochrannú fóliu a pevne stlačte na 10 sekúnd.

Čo znamenajú LED na ovládači?

Trvalé červené LED indikuje stav dodania alebo opätovné spustenie; trvalé zelené znamená normálnu prevádzku; blikajúce zelené znamená, že čerpadlo dobíja; rýchle blikanie červenej signalizuje abnormálne plnenie; pomalé blikanie červenej indikuje príliš krátky interval medzi plneniami; striedanie červenej a zelenej signalizuje poruchu ovládača.

Ako prepnúť zariadenie do režimu spánku?

Krátko stlačte tlačidlo na ovládači. Zelená LED začne rýchlo blikať, čo indikuje režim spánku. Pre opätovné aktivovanie znova krátko stlačte.

Môžem použiť Waterrefill v morskej vode?

Áno, senzor je možné použiť v sladkej aj morskej vode. Uistite sa, že teplota vody nepresahuje 35°C a pravidelne čistite sklo pred senzorom, aby ste zabránili usadzovaniu soli.

Čo robiť, ak červená LED rýchlo bliká?

To znamená, že doba plnenia je abnormálna. Skontrolujte, či zásobník vody nie je prázdny, či je hadica správne pripojená k čerpadlu a či je odtokové koleno v správnej polohe.

Ako udržiavať čerpadlo?

Pri normálnom používaní s osmózovou vodou nie je čistenie obežného kolesa potrebné. V prípade potreby použite príslušnú sadu náhradných dielov. Informácie o demontáži nájdete v návode.

Aký je maximálny prietok čerpadla?

Maximálny prietok čerpadla je 240 l/h. Odporúča sa znížiť prietok uzatváracím ventilom, aby plnenie trvalo aspoň 15 sekúnd.

Môže byť senzor umiestnený blízko kovu alebo káblov?

Nie, senzor musí byť umiestnený mimo akýchkoľvek kovových predmetov alebo elektrických káblov, pretože môžu spôsobiť poruchy.

Aká je funkcia slučky sieťového kábla?

Odporúča sa vytvoriť slučku so sieťovým káblom, aby sa zabránilo stekaniu vody po kábli a jej prenikaniu do zásuvky.

Ako resetovať ovládač?

Podržte tlačidlo na ovládači, kým sa červená LED nerozsvieti trvalo. Uvoľnite, potom krátko stlačte pre opätovné spustenie systému.

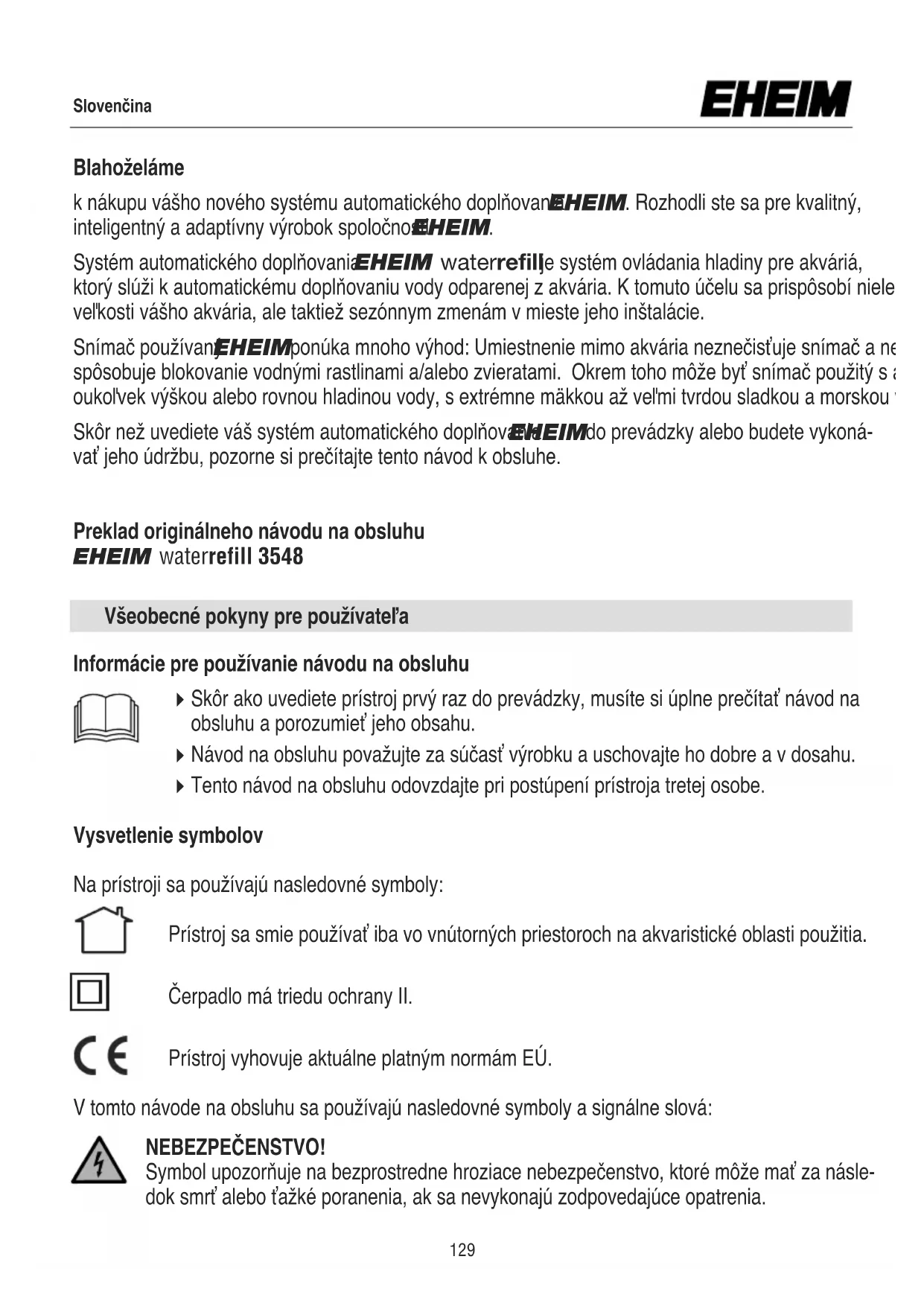

NÁVOD NA OBSLUHU Waterrefill 3548 EHEIM

Systém automatického doplňovania EHEIM waterrefilje systém ovládania hladiny pre akváriá, ktorý slúži k automatickému doplňovaniu vody odparenej z akvária. K tomuto účelu sa prispôsobí niele vel'kosti vášho akvária, ale taktiež sezónnym zmenám v mieste jeho inštalácie.

Snímač používan ŘHEIM ponúka mnoho výhod: Umiestnenie mimo akvária neznečistuje snímač a ne spôsobuje blokovanie vodnými rastlinami a/alebo zvieratami. Okrem toho môže byť snímač použitý s a oukolvek výškou alebo rovnou hladinou vody, s extrémne mäkkou až veľmi tvrdou sladkou a morskou

Skôr než uvediete váš systém automatického doplňověHEIMdo prevádzky alebo budete vykonávať jeho údržbu, pozorne si prečítajte tento návod k obsluhe.

Preklad originálneho návodu na obsluhu EHEIM waterrefill 3548

Informácie pre používanie návodu na obsluhu

▶ Skôr ako uvediete prístroj prvý raz do prevádzky, musíte si úplne prečítat' návod na obsluhu a porozumiet' jeho obsahu.
Návod na obsluhu považujte za súčasť výrobku a uschovajte ho dobre a v dosahu.
▶ Tento návod na obsluhu odovzdajte pri postúpení prístroja tretej osobe.

Vysvetlenie symbolov

Na prístroji sa používajú nasledovné symboly:

Prístroj sa smie používať iba vo vnútorných priestoroch na akvaristické oblasti použitia.

Prístroj vyhovuje aktuálne platným normám EÚ.

V tomto návode na obsluhu sa používajú nasledovné symboly a signálne slová:

NEBEZPEČENSTVO!

Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrt alebo t’ažké poranenia, ak sa nevykonajú zodpovedajúce opatrenia.

NEBEZPEČENSTVO!

Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrt alebo tažké poranenia, ak sa nevykonajú zodpovedajúce opatrenia.

POZOR!

Symbol upozorňuje na bezprostredne hroziace nebezpečenstvo, ktoré môže mať za následok smrt alebo tažké poranenia, ak sa nevykonajú zodpovedajúce opatrenia.

OPATRNE!

Upozornenie na nebezpečenstvo vecných škôd.

Upozornenie s užitočnými informáciami a tipmi.

Typy znakov:

Odkaz na obrázok, tu odkaz na obrázok A.

Ste vyzvaní na manipuláciu.

Oblast' použitia

Prístroj a všetky diely obsiahnuté v rozsahu dodávky sú určené na používanie v súkromnej oblasti a smú sa používať výlučne:

• Len pre akvárium
  • vo vnútorných priestoroch
• za dodržiavania technických údajov

Pre prístroj platia nasledovné obmedzenia:

• nepoužívať na komerčné alebo priemyselné účely
• Teplota vody nesmie prekročit' 35 °C.

Bezpečnostné pokyny

Z tohto prístroja môžu vychádzat' nebezpečenstvá pre osoby a vecné škody, ked sa prístroj používa neodborne, resp. sa nepoužíva na určený účel alebo sa nedodržiavajú bezpečnostné pokyny.

- Tento prístroj môžu používať deti staršie ako 8 rokov, ako aj osoby so zníženými fyzickými, senzorickými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a/alebo vedomostí, ak sa na ne dohliada

alebo ak boli zodpovedajúco poučení vzhľadom na bezpečné používanie prístroja a pochopili z toho vyplývajúce nebezpečenstvá. Deti sa nesmú hrat’ s prístrojom. Čistenie a údržbu používatel’a nesmú vykonávat’ deti, iba vtedy áno, ak sa na ne dohliada.

• Pred používaním vykonajte vizuálnu kontrolu, aby ste zabezpečili, že sú prístroj a zvlášť sietový kábel a zástrčka nepoškodené.
• Opravy smie vykonávat' výlučne servisné miesto spoločnosti EHEIM.
• Pri poškodení vedenia sa musí čerpadlo zošrotovat'.
• Vykonávajte iba práce, ktoré sú popísané v tomto návode.
• Používajte iba originálne náhradné diely a príslušenstvo pre prístroj.
• Čerpadlo musí byt' istené cez ochranné zariadenie proti chybnému prúd s dimenzovaným chybným prúdom maximálne 30 mA. Pri otázkach alebo problémoch sa obrát'te na odborníka elektrikára.
• Okamžite odpojte všetky prístroja v akváriu od siete pri netesnosti, príp. ked' sa aktivuje ochranné zariadenie proti chybnému prúdu.
• Zásadne odpojte všetky prístroje v akváriu od siete, ked' sa nepoužívajú skôr než diely namontujete, príp. demontujete a pred všetkými čistiacim a údržbárskymi prácami.
• Chráňte zásuvku a siet'ovú zástrčku pred vlhkost'ou. Odporúča sa vytvorit' so siet'ovým káblom odkvapkávaciu misku, ktorá zabráni tomu, aby sa príp, na kábli nedostala k zástrčke voda tečúca pozdíž kábla.
• Elektrické údaje čerpadla sa musia zhodovat's údajmi elektrickej siete. Tieto údaje nájdete na typovom štítku, v obale alebo v tomto návode.

⑥ hadica ⑦ výstupný ohyb ⑧ držiak pre výstupný ohyb ⑨ príchytka

Lepiaci pásku ešte neodstraňujte!

Snímač ⑤ sa pomocou lepiacej pásky upevní na vonkajšiu stranu nádrže (akvárium, filtračná nádoba, nádrž), ktorej stav hladiny sa má monitorovať. Pre správnu inštaláciu snímača sa príslušná nádrž musí pripravit'. Miesto montáže musí byť v suchom prostredí bez nebezpečenstva striekajúcej vody. Lepiaca plocha na vonkajšej strane sklenenej tabule musí byť suchá, čistá a zbavená mastnoty. Predpokladanú plochu k nalepeniu vyčistite denaturovaným liehom. Univerzálny čistič alebo čistiaci prostriedok pre kúpel'ne apod. Univerzálny čistič, čistič do kúpel'ní alebo podobne nie sú vhodné na použitie na akváriu.

Teraz zapojte napájací adaptér do zásuvky, rozsvieti sa červená kontrolka LE(☐1) na riadiacej jednotke a bude trvalo svietit'.

Teraz priložte snímač nad hladinou vody vo vodorovnej polohe z vonkajšej strany na sklenenú tabuľu nádrže (svietia obe kontrolky LED ➕S1, ➕S2 na snímači) (➤ 1.)

Vyznačte si na nádrži polohu snímača, v ktorej žltá kontrolka LED zhasl(4..)Až teraz stiahnite ochrannú fóliu z lepiacej pásky (5.) a prilepte snímač v čo najvodorovnejšej polohe 10sekundovým silným pritlačením na sklenenú tabul'u (6.).

Pozor: Snímač ani lepiaca páska nikdy nesmú príst do kontaktu s (striekajúcou) vodou! Už aj veľmi malé množstvo vody/kvapky, ktoré sa dostanú medzi sklo nádrže a snímač, spôsobujú chybnú funkciu!

Nikdy neumiestňujte snímač do blízkosti kovových predmetov alebo káblov, aj tieto vedú k zlyhaniu!

Pripojte hadicu⑥ k nasávaniu vody čerpadla(☒ P1). Potom umiestnite čerpadlo③ do zásobníka vody. Ved'te hadicu⑥ na miesto v akváriu, kde sa má voda naplnit' do akvária, a ak je to potrebné, skráťte hadicu⑥ na požadovanú dĺžku. Výstupný ohý⑦ vložte do druhého konca hadić⑧ a držiak (☒ H2) pripnite na ohyb.

Výstupný otvor výstupného ohybu⑦ musí byť vždy namontovaný nad vodnou hladinou. Ak by bol

koniec ponorený do vody, mohla by voda podl'a princípu spojených nádob pretekať z filtračnej nádržky alebo akvária do zásobníku a naopak, až by sa vodné hladiny v oboch nádržiach vyrovnali.

Aby sa zabránilo pohybu hriadel'a pred snímačom, držia ^8 musí byť pripevnený k akváriu pomocou prídřnej svorky( × H1) tak, aby bol výstup vody aspoň 5 cm od snímača. Odporúča sa tiež znížit' prietok čerpadla ^3 pomocou uzatváracieho kohútika ^4 tak, aby proces doplňania trval aspoň 15 sekúnd.

Uvedenie do prevádzky

Aby sa zabezpečila detekcia hladiny vody, musí byt' vnútrajšok akváriového kotúča pravidelne zbavovaný nečistôt, ako sú okraje z vodného kameňa a soli.

Pozor: Pri výmene vody alebo pri práci v akváriu dajte automatické dopíňanie do pohotovostného režimu.

Prevádzka regulátora

Pohotovostný režim: Ak chcete automatické dopíňanie prepnút’ do pohotovostného režimu, krátko stlačte raz tlačidlo na regulátore. Pohotovostný režim je aktívny, ked’ kontrolka LED na ovládači rýchlo bliká ze leno.

Zapnutie/aktivovanie: Ak chcete znova aktivovat' automatické doplňanie z pohotovostného režimu alebo po resetovaniu, krátko stlačte raz tlačidlo na ovládači.

Prehl'ad indikácií RIADIACEJ JEDNOTKY

Kontrolka LED ☒ C1	Stav
Červená	Reset a stav pri dodaní: Systém čaká na krátke stlačenie tlačidla na riadiacej jednotke.
Zelená	Systém je pripravený k prevádzke
Blikajúca zelená kontrolka	Čerpadlo vykonáva doplňovanie
Žiadna indikácia	Napájací adaptér je možno bez prúdu, riadiaca jednotka je vypnutá

Prehl'ad indikácií SNÍMAČA

Kontrolka LED ☑, S2 Stav
Zelená	Snímač je pripravený k prevádzke
Žltá	Hladina vody je pod požadovanou úrovňou, čerpadlo by sa malo naplnit' po niekol'kých sekundách.
Blikajúca zelená/žltá kontrolka	Snímač sa nachádza v oblasti s pohybujúcou sa vodnou hladinou
Žiadna indikácia	Napájací adaptér je možno bez prúduJe možné, že je snímač chybnýJe možné, že je kábel snímača chybný

Prehl'ad INDIKÁCÍI CHÝB na riadiacej jednotke

Riadiaca jednotka systému automatického doplňovania deteguje chybu behom prevádzky a indikuje ju červeno blikajúcou kontrolkou LED.

Kontrolka LED ➕ C1	Chyby a možné príčiny
Bliká rýchlo červeno	Čas plnenia sa od doterajšieho času plnenia výrazne líši.Mohla by byť doplňovacia nádrž prázdna?Je hadica odpojená od čerpadla?Je výstupný ohyb stále v správnej polohe?
Bliká červeno	Časový interval od posledného procesu plnenia sa výrazne odlišuje od doterajších časových intervalov.Došlo k výraznému nárastu straty vody?Je priestor pred snímačom vol'ný?Bolo akvárium naplnené ručne?
Červená a zelená striedavo blikajú	Regulátor môže byť chybný.

Čistenie kolesa a vnútra čerpadla zvyčajne nie je potrebné, pretože čerpadlo prichádza do styku iba s vodou s vysokou čistotou/osmózou.

Súpravy náhradných dielov

	Číslo výrobku/dielu
Súprava náhradných dielov 1 7426170
1x teleso čerpadla (☒P6)
4x skrutky (☒P7)
Súprava náhradných dielov 2 7426180
1x rotor (☒P3)
1x os (☒P4)
1x prítlačná podložka (☒P5)
Súprava náhradných dielov 3 7426190
3x prítlačná podložka (☒P5)
