Марка	AL-KO
Модель	Energy Flex LB 36 Li
Тип продукта	Аккумуляторный триммер
Питание	Литий-ионный аккумулятор (36 В)
Зарядное устройство	В комплекте с вилкой для сети
Двигатель	Бесщеточный электрический
Ширина среза	Не указана, автоматическая подача лески
Регулировка высоты среза	Путем наклона и регулировки режущей головки
Телескопическая ручка	Да, регулируемая
Вес	Около 3 кг (с аккумулятором)
Уровень шума	95,5 дБ(А) измеренный / 96 дБ(А) гарантированный
Вибрация	Значения согласно EN ISO 3744
Защита	Защитная панель с ножом для обрезки лески, защитная скоба для растений
Безопасность	Выключатель с защитой от детей, фиксатор аккумулятора
Техническое обслуживание и чистка	Очищать после каждого использования, не использовать растворители
Хранение	Сухое морозоустойчивое место, извлеките аккумулятор
Запасные части	Катушка с леской, аккумулятор, зарядное устройство (оригинал AL-KO)
Гарантия	В соответствии с законодательством страны покупки
Сертификация	CE, директивы 2006/42/EC, 2014/30/EU, 2000/14/EC
Назначение	Для частных лиц, стрижка краев и газонов

Часто задаваемые вопросы - Energy Flex LB 36 Li AL-KO

Как зарядить аккумулятор Energy Flex LB 36 Li?

Используйте прилагаемое зарядное устройство. Подключите его к розетке (230 В). Вставьте аккумулятор в зарядное устройство. Индикатор показывает зарядку. Для получения дополнительной информации обратитесь к отдельной инструкции.

Каково время работы аккумулятора?

Время работы зависит от высоты и влажности травы. При нормальном использовании оно может достигать примерно 30–45 минут. Для увеличения времени используйте дополнительный аккумулятор.

Как заменить режущую леску?

Извлеките аккумулятор. Откройте режущую головку. Замените катушку с леской на новую (оригинальный номер). Соберите и обрежьте леску до нужной длины с помощью встроенного ножа.

Устройство не запускается, что делать?

Проверьте, заряжен ли аккумулятор и правильно ли он вставлен. Если двигатель не вращается, подождите, пока охладится защитный выключатель двигателя. Если проблема не исчезнет, зарядите аккумулятор или обратитесь в сервисный центр.

Можно ли использовать это устройство под дождем?

Нет, устройство нельзя подвергать воздействию дождя или влаги. Храните его в сухом месте.

Какие меры предосторожности следует соблюдать?

Надевайте средства защиты слуха и глаз. Держите людей и животных на расстоянии. Не работайте на склонах более 20°. Перед обслуживанием извлеките аккумулятор.

Как отрегулировать высоту среза?

Слегка наклоните устройство вперед. Отрегулируйте режущую головку с помощью кнопки регулировки (при наличии). Действуйте медленно для чистого среза.

Что делать, если аккумулятор больше не заряжается?

Очистите контакты зарядного устройства и аккумулятора. Если проблема не исчезнет, возможно, аккумулятор или зарядное устройство неисправны. Заменяйте только оригинальными деталями AL-KO.

Устройство ненормально вибрирует, почему?

Это может быть вызвано загрязнением катушки с леской. Очистите катушку и при необходимости замените ее. Также проверьте, надежно ли закреплена защитная панель.

Как обслуживать триммер?

После каждого использования протирайте устройство сухой тканью. Не распыляйте воду. Регулярно проверяйте состояние лески и креплений. Храните в сухом месте, недоступном для детей.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Energy Flex LB 36 Li AL-KO

RU Инструкция по эксплуатации.... 107

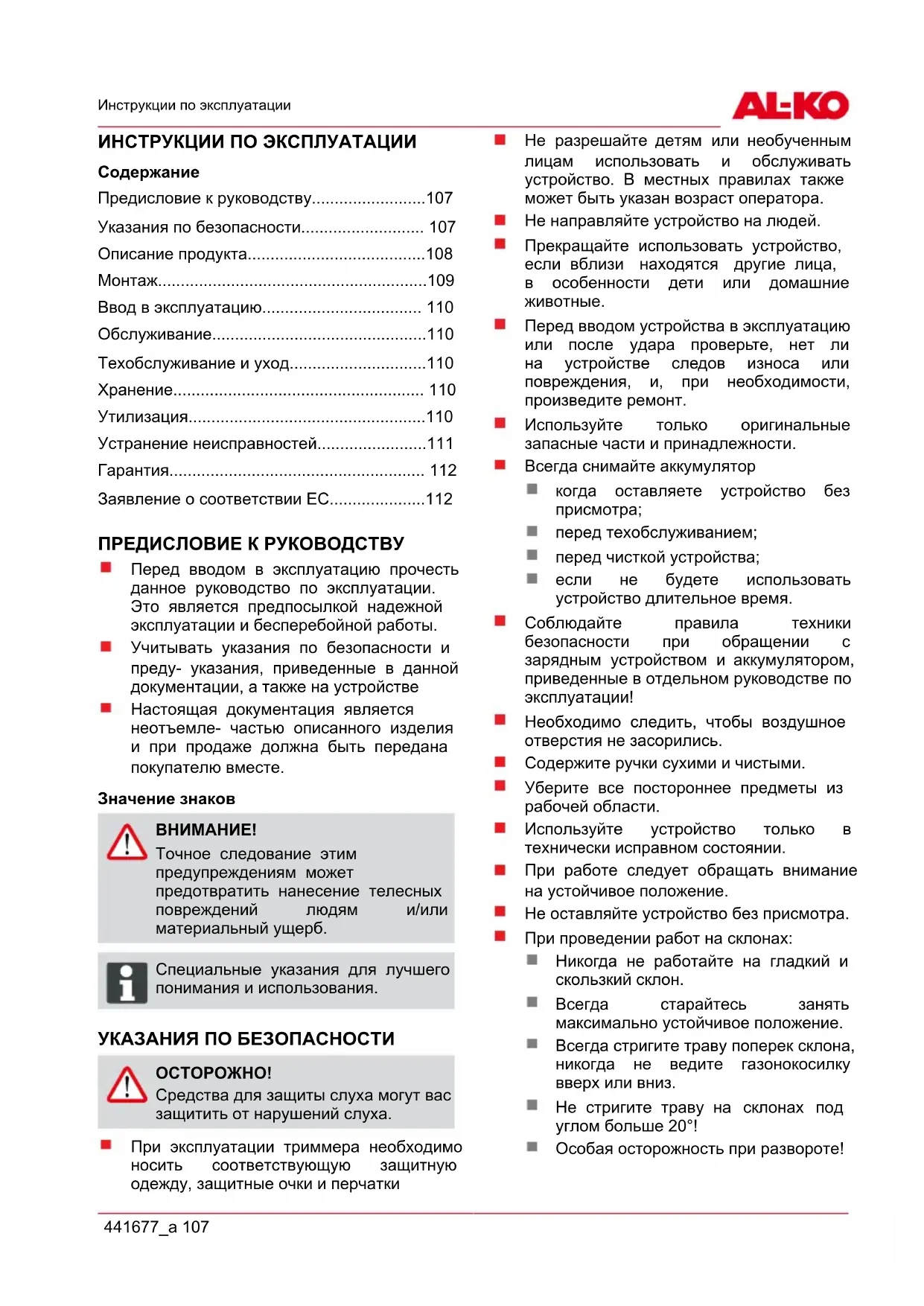

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

Содержание

Предисловие к руководству....107

Указания по безопасности.... 107

Описание продукта....108

Монтаж....109

Ввод в эксплуатацию.... 110

Обслуживание....110

Техобслуживание и уход.....110

Хранение.... 110

Утилизация....110

Устранение неисправностей....111

Гарантия.... 112

Заявление о соответствии ЕС......112

ПРЕДИСЛОВИЕ К РУКОВОДСТВУ

Перед вводом в эксплуатацию прочесть данное руководство по эксплуатации. Это является предпосылкой надежной эксплуатации и бесперебойной работы.

Учитывать указания по безопасности и преду- указания, приведенные в данной документации, а также на устройстве

Настоящая документация является неотъемле- частью описанного изделия и при продаже должна быть передана покупателю вместе.

Значение знаков

ВНИМАНИЕ!

Точное следование этим предупреждениям может предотвратить нанесение телесных повреждений людям и/или материальный ущерб.

Специальные указания для лучшего понимания и использования.

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

ОСТОРОЖНО!

Средства для защиты слуха могут вас защитить от нарушений слуха.

При эксплуатации триммера необходимо носить соответствующую защитную одежду, защитные очки и перчатки

Не разрешайте детям или необученным лицам использовать и обслуживать устройство. В местных правилах также может быть указан возраст оператора.

Не направляйте устройство на людей.

Прекращайте использовать устройство, если вблизи находятся другие лица, в особенности дети или домашние животные.

Перед вводом устройства в эксплуатацию или после удара проверьте, нет ли на устройстве следов износа или повреждения, и, при необходимости, произведите ремонт.

Используйте только оригинальные запасные части и принадлежности.

Всегда снимайте аккумулятор

■ когда оставляете устройство без присмотра;
перед техобслуживанием;
перед чисткой устройства;
если не будете использовать устройство длительное время.

Соблюдайте правила техники безопасности при обращении с зарядным устройством и аккумулятором, приведенные в отдельном руководстве по эксплуатации!

- Необходимо следить, чтобы воздушное отверстия не засорились.

Содержите ручки сухими и чистыми.

Уберите все постороннее предметы из рабочей области.

Используйте устройство только в технически исправном состоянии.

При работе следует обращать внимание на устойчивое положение.

Не оставляйте устройство без присмотра.

При проведении работ на склонах:

Никогда не работайте на гладкий и скользкий склон.

Всегда старайтесь занять максимально устойчивое положение.

Всегда стригите траву поперек склона, никогда не ведите газонокосилку вверх или вниз.

Не стригите траву на склонах под углом больше 20°!

- Особая осторожность при развороте!

■ После контакта с посторонними предметами:

Выключить двигатель.
■ Проверьте устройство на предмет повреждения.

Не работайте с устройством под воздействием алкоголя, наркотиков или медикаментов.
В целях предотвращения несчастных случаев необходимо соблюдать требования техники безопасности.
Работать можно только при дневном свете или при хорошем освещении.
Не работайте с электроинструментом во взрывоопасной среде, в которой имеются горючие жидкости, газы или пыль. Электроинструменты производят искру, от которой может воспламениться пыль или пары.
Не подвергайте устройство воздействию влаги.
Высушите устройство и храните его в месте, недоступном для детей и посторонних лиц.

Электрическая безопасность

ВНИМАНИЕ!

Опасность при прикосновении к частям, находящимся под напряжением!

При повреждении удлинительного кабеля сразу же выньте штекер из розетки! Рекомендуем подключать устройство через устройство защитного отключения, срабатывающее при номинальном токе утечки < 30 мА.

Напряжение в сети дома должно соответствовать напряжению, указанному в технических характеристиках; не подключайте устройство к источнику с другим напряжением.
Используйте только удлинители, рассчитанные на использование вне помещений, с минимальным сечением 1,5 мм². Всегда полностью разматывайте кабельные катушки.
Запрещается использовать поврежденные или ломкие удлинительные кабели.

⇒ Перед каждым пуском проверяйте состояние удлинительного кабеля.

При неправильном использовании из аккумулятора может вытекать жидкость. Избегайте контакта с жидкостью. При случайном контакте смойте ее водой. Если жидкость попала в глаза, обратитесь за медицинской помощью. Вытекшая аккумуляторная жидкость может вызвать раздражение кожи или возгорание.
Электрические неполадки имеют право устранять только квалифицированные специалисты.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Указанные значения были определены, используя стандартизированные методы проверки, и могут быть использованы для сравнения различных электроинструментов. Помимо прочего, эти значения могут быть использованы для предварительной оценки нагрузки, которой может быть подвержен пользователь вследствие вибраций.

ОСТОРОЖНО!

Фактические значения вибрации могут отличаться от указанных в зависимости от способа использования электроинструмента.

Предпринимайте меры, чтобы защитить себя от вибрационной нагрузки. Учитывайте весь рабочий процесс, включая моменты, когда электроинструмент работает на холостом ходу или выключен.

Эти мероприятия, помимо всего прочего, включают также регулярное обслуживание и уход за электроинструментом и его компонентами, сохранение тепла рук, регулярные перерывы, а также правильное планирование рабочего процесса.

ОПИСАНИЕ ПРОДУКТА

В этой документации описывается ручной триммер, работающий от аккумулятора.

Обзор продукта

В обзоре изделия (1) дается краткий обзор изделия.

1-1	Верхняя ручка
1-2	Выключатель с защитой от детей
1-3	Аккумулятор
1-4	Фиксатор аккумулятора
1-5	Зарядное устройство с сетевым штепселем
1-6	Дополнительная ручка с перекидным рычагом
1-7	Держатель запасной шпульки
1-8	Телескопическая ручка
1-9	Верхняя направляющая втулка
1-10	Нижняя направляющая втулка
1-11	Кнопка фиксации режущей головки
1-12	Режущая голоска с мотором
1-13	Защитная скоба для растений
1-14	Ведущее колесо
1-15	Защитный щит с лескообразчиком
1-16	Шпулька с леской

Символы на устройстве

	Внимание! Соблюдайте особую осторожность при работе
	Перед вводом в эксплуатацию прочтите руководство по эксплуатации!
	Опасность от отбрасываемых предметов!Удалите посторонних лиц из опасной зоны
	Защитите устройство от дождя и влаги
	Носите средства защиты глаз и слуха
	Опасность защемления

Использование по назначению

Это устройство предназначено для подравнивания газонов травы на частных участках. Иное, выходящее за это использование считается ненадлежащим (использованием не по назначению).

ВНИМАНИЕ!

Запрещено применять устройство для промышленных целей.

Данное устройство не предназначено для использования лицами (включая детей) с ограниченными возможностями сенсорной системы или ограниченными интеллектуальными возможностями, а также лицами с недостаточным опытом и знаниями, кроме случаев контроля или инструктирования по вопросам использования прибора со стороны лиц, ответственных за их безопасность. За детьми необходимо присматривать, чтобы они не играли с данным устройством.

Случаи неправильного применения

Не использовать устройство во время дождя.
Не используйте устройство в качестве вентилятора.
Не используйте устройство в закрытых помещениях.
Не используйте устройство для ухода за домашними животными.

МОНТАЖ

ВНИМАНИЕ!

Эксплуатация устройства разрешена только после полного монтажа.

ВНИМАНИЕ!

Аккумулятор устанавливают, только когда устройство полностью собрано.

1. Установите защитный шит на режущую головку (2-1).
2. Проверьте, чтобы леска лежала свободно.
3. Затем привинтите защитный щит при помощи входящих в комплект винтов (2-1).
4. Установите ведущее колесо на защитный кожух и привинтите при помощи винтов (2-2).

ВВОД В ЭКСПЛУАТАЦИЮ

ВНИМАНИЕ!

Перед началом эксплуатации всегда проводите визуальную проверку.

ВНИМАНИЕ!

Не используйте поврежденные аккумуляторы. Угроза пожара!

ВНИМАНИЕ!

Угроза пожара и взрыва!

Во время зарядки зарядное устройство нагревается. Не обрезайте траву на легко воспламеняющихся поверхностях и в пожароопасных местах.

Зарядка аккумулятора

Дополнительные сведения о зарядке аккумулятора см. в отдельном руководстве к аккумулятору и зарядному устройству.

Вставка аккумулятора

1. Нажмите на фиксаторы.
2. Аккумулятор двигатают по направляющей до тех пор, пока контактное гнездо на аккумуляторе точно не совпадет с контактным стержнем на устройстве.

Извлечение аккумулятора

1. Нажмите (5-1) на фиксатор.
2. Извлеките аккумулятор из устройства (5-2).

ОБСЛУЖИВАНИЕ

Запуск устройства

1. Займите надежное положение.
2. Держите устройство двумя руками. В этот момент режущая головка не должна находиться на земле.
3. Возьмитесь за дополнительную ручку одной рукой, а за верхнюю ручку другой рукой.
4. Нажмите и держите выключатель на верхней ручке. Устройство начинает работать.
5. Дайте устройству немного поработать на холостом ходу. Укоротите режущую леску до необходимой длины.
6. Если выключатель отпустить, устройство выключается.

Информация о работе

Слегка наклоните устройство вперед и медленно двигайтесь вперед (9).
- Чтобы подрезать траву, поворачивайте устройство направо и налево (9).
Не перегружайте устройство во время работы.
■ После использования выньте аккумулятор и проверьте, не повреждено ли устройство.

ТЕХОБСЛУЖИВАНИЕ И УХОД

ВНИМАНИЕ!

Когда работа с устройством закончена. выньте аккумулятор из устройства.

Электрические неполадки имеют право устранять только квалифицированные специалисты.
Не очищайте устройство струей воды! Попадание воды внутрь может вызвать неисправности.
Не подвергайте устройство воздействию влаги.
Регулярно проверяйте исправность устройства.
Не используйте чистящие средства и растворители. Они могут необратимо повредить устройство.

ХРАНЕНИЕ

Чистите устройство и его компоненты после каждого использования.
■ Высушите устройство и храните его в месте, недоступном для детей и посторонних лиц.
Храните устройство в сухом и защищенном от мороза месте.
Перед тем как поместить устройство на хранение, извлеките аккумулятор.

УТИЛИЗАЦИЯ

Вышедшие из строя приборы, аккумуляторы и батареи запрещается утилизировать вместе с бытовыми отходами!

Инструмент, его упаковка и принадлежности изготовлены из материалов, подлежащих вторичной переработке, поэтому их следует утилизировать соответствующим образом.

Утилизируйте аккумуляторы только в разряжен-ном состоянии.
Пользователь обязан вернуть батареи или акку-муляторы. Их можно бесплатно сдать в точках продажи.

Существуют следующие варианты утилизации:

через специализированный магазин;
через отмеченный знаком CCR приемный пункт.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность Возможная причина Способ устранения
Мотор не включается Сработал выключатель для защиты мотора Аккумулятор разряжен		Подождите, пока выключатель для защиты мотора снова не включит триммер.Зарядка аккумулятора
Триммер вибрирует Катушка с леской загрязнена	Почистите катушку, при необходимости замените
Срок эксплуатации аккумулятора значительно снизился	Трава слишком высокая или слишком влажнаяНезначительная высота подрезкиРазрядите аккумулятор, если не будете его использовать длительное времяИстек срок службы аккумулятора	Дайте высохнуть, увеличьте высоту подрезкиУстановите высоту подрезкиЗарядка аккумулятораВставьте аккумулятор.Используйте только оригинальные запчасти
Аккумулятор не заряжается	Контактный стержень или контактное гнездо загрязненыПовреждено зарядное устройство или аккумулятор	Закажите запчасти в соответствии с картой запчастей

В случае возникновения повреждений, которые не указаны в данной таблице, или повреждений, с которыми пользователь не может справиться сам, обращайтесь в нашу службу обслуживания клиентов.

ГАРАНТИЯ

Производитель устраняет возможные дефекты материалов или производственный брак устройства в течение установленного законом срока подачи рекламаций на свое усмотрение путем ремонта или замены. Срок опре- деляется законодательством страны, в которой приобретено устройство.

Гарантия действует только при следующих услоГарантия аннулируется

ВИЯХ:

при надлежащем использовании устройства;
- при соблюдении руководства по эксплуатации
при использовании оригинальных запчастей

при попытках ремонта устройства
при технических изменениях устройства;
при применении не по назначению (например, в коммерческих целях).

Гарантия не распространяется:

на повреждения лакового покрытия, которые объясняются нормальным износом;
изнашивающиеся детали, которые в каталоге запчастей заключены в рамку [xxx xxx (x)]
двигатели внутреннего сгорания: на них распространяются условия предоставления гарантии от произво-дителя

Гарантийный период начинается с даты приобретения первым покупателем. Такой датой считается дата ори- гинального документа на покупку. В гарантийном случае обратитесь с данным гарантийным письмом и документом, подтверждающим покупку товара, к своему дилеру или в ближайший авторизованный сервисный центр. Гарантия дает право покупателю предъявлять производителю претензии относительно устранения недостатков изделия.

ЗАЯВЛЕНИЕ О СООТВЕТСТВИИ ЕС

Настоящим заявляем, что данный продукт в представленной нами модификации соответствует требованиям гармонизированных директив ЕС, стандартов безопасности ЕС и специальных стандартов, распространяющихся на данный продукт.

Продукт

Лист батареи воздуховувки

Тип

LB 36 Li

Изготовитель

AL-KO Geräte GmbH

Ichenhauser Str. 14

D-89359 Kötz

Уполномоченный

Andreas Hedrich

Ichenhauser Str. 14

D-89359 Kötz

Серийный номер

G2532535

Директивы ЕС

2006/42/EK

2014/30/EU

2000/14/EK

2011/65/EU

Гармонизированные стандарты

EN 60335-1:2012/A11:2014

EN 50636-2-100:2014

EN 55014-1

EN 55014-2

EN 62233

Уровень звуковой мощности

EN ISO 3744

замеренный / гарантированный

95,5/96 дБ(А)

Оценка соответствия

2000/14/EC приложение VI

Kötz, 28.06.2016

Wolfgang Hergeth

Управляющий директор

Нотифицированный орган

ПЕРЕДМОВА ДО ПОСІБНИКА
