Marca	AL-KO
Modelo	Energy Flex LB 36 Li
Tipo de producto	Cortabordes a batería
Alimentación	Batería de iones de litio (36 V)
Cargador	Incluye enchufe de red
Motor	Eléctrico sin escobillas
Ancho de corte	No especificado, hilo de corte automático
Ajuste de altura de corte	Mediante inclinación y ajuste del cabezal de corte
Mango telescópico	Sí, ajustable
Peso	Aproximadamente 3 kg (con batería)
Nivel sonoro	95,5 dB(A) medido / 96 dB(A) garantizado
Vibraciones	Valores según EN ISO 3744
Protección	Panel de protección con cortahilo, protector de plantas
Seguridad	Interruptor con seguro infantil, bloqueo de batería
Mantenimiento y limpieza	Limpiar después de cada uso, no usar disolventes
Almacenamiento	Lugar seco y protegido de heladas, retirar la batería
Piezas de repuesto	Bobina de hilo, batería, cargador (originales AL-KO)
Garantía	Conforme a la legislación del país de compra
Certificación	CE, directivas 2006/42/CE, 2014/30/UE, 2000/14/CE
Uso previsto	Particulares, corte de bordes y césped

Preguntas frecuentes - Energy Flex LB 36 Li AL-KO

¿Cómo cargar la batería del Energy Flex LB 36 Li?

Use el cargador incluido. Enchúfelo a una toma de corriente (230 V). Inserte la batería en el cargador. El indicador muestra la carga. Consulte el manual aparte para más detalles.

¿Cuál es la autonomía de la batería?

La autonomía depende de la altura y la humedad de la hierba. En uso normal, puede alcanzar aproximadamente 30 a 45 minutos. Para una duración prolongada, use una batería adicional.

¿Cómo reemplazar el hilo de corte?

Retire la batería. Abra el cabezal de corte. Reemplace la bobina de hilo por una nueva (ref. original). Vuelva a montar y corte el hilo a la longitud correcta mediante el cortahilo integrado.

El aparato no arranca, ¿qué hacer?

Verifique que la batería esté cargada e insertada correctamente. Si el motor no gira, espere a que el disyuntor de protección del motor se enfríe. Si el problema persiste, cargue la batería o contacte al servicio técnico.

¿Se puede usar este aparato bajo la lluvia?

No, el aparato no debe exponerse a la lluvia o la humedad. Almacénelo en un lugar seco.

¿Cuáles son las precauciones de seguridad que se deben tomar?

Use protección auditiva y ocular. Mantenga alejadas a personas y animales. No trabaje en pendientes de más de 20°. Retire la batería antes de cualquier mantenimiento.

¿Cómo ajustar la altura de corte?

Incline ligeramente el aparato hacia adelante. Ajuste el cabezal de corte con el botón de ajuste (si está presente). Proceda lentamente para un corte limpio.

¿Qué hacer si la batería ya no se carga?

Limpie los contactos del cargador y de la batería. Si el problema persiste, la batería o el cargador pueden estar defectuosos. Reemplácelos solo con piezas originales AL-KO.

El aparato vibra de manera anormal, ¿por qué?

Esto puede deberse a una bobina de hilo sucia. Limpie la bobina y reemplácela si es necesario. Verifique también que el panel de protección esté bien fijado.

¿Cómo mantener el cortabordes?

Después de cada uso, limpie el aparato con un paño seco. No rocíe agua. Verifique regularmente el estado del hilo y las fijaciones. Almacénelo en un lugar seco y fuera del alcance de los niños.

MANUAL DE USUARIO Energy Flex LB 36 Li AL-KO

ES Manual de instrucciones.... 29

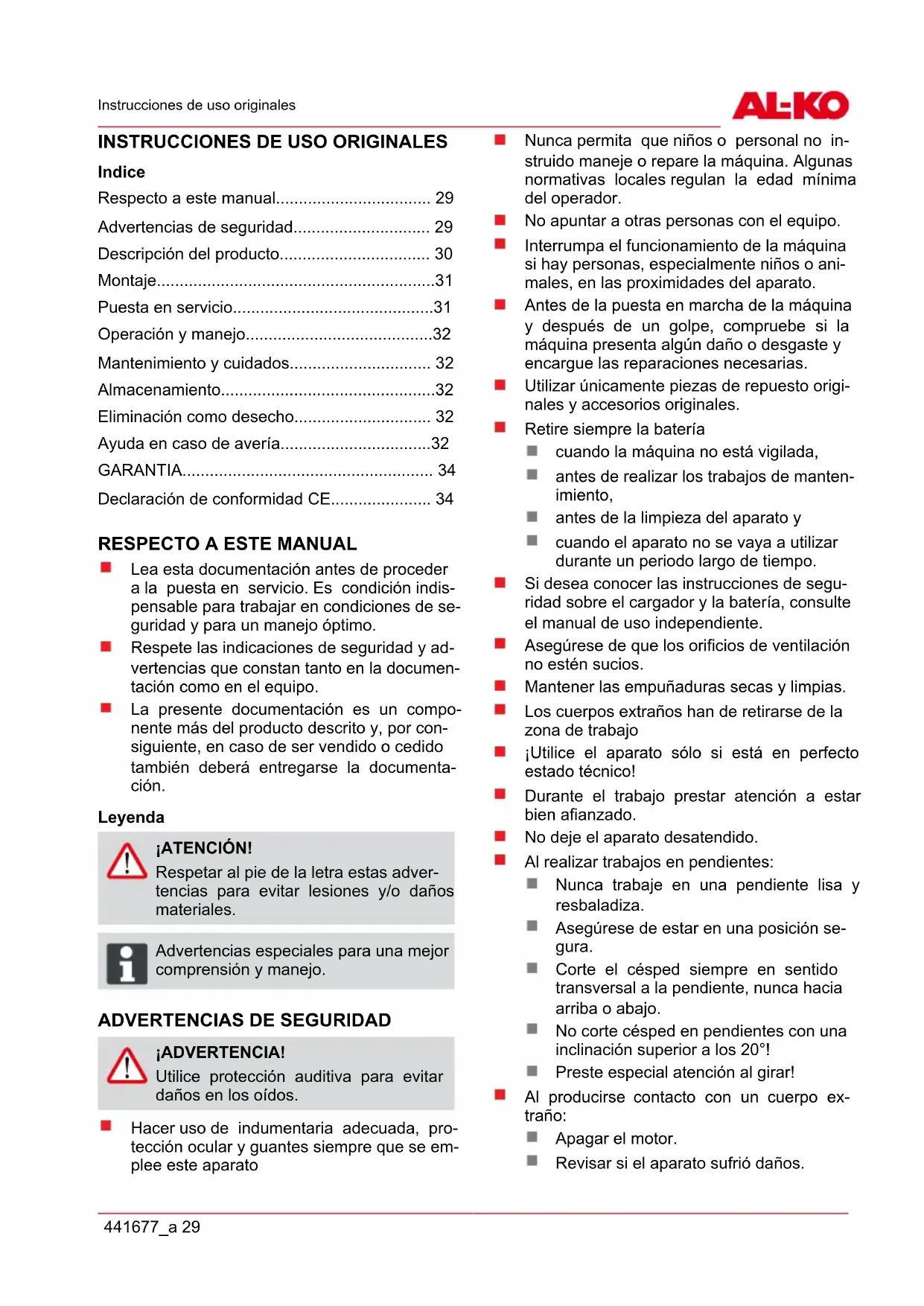

INSTRUCCIONES DE USO ORIGINALES

Indice

Respecto a este manual.... 29

Advertencias de seguridad.... 29

Descripción del producto.... 30

Montaje....31

Puesta en servicio....31

Operación y manejo....32

Mantenimiento y cuidados.... 32

Almacenamiento....32

Eliminación como desecho.... 32

Ayuda en caso de avería....32

GARANTIA.... 34

Declaración de conformidad CE.... 34

RESPECTO A ESTE MANUAL

Lea esta documentación antes de proceder a la puesta en servicio. Es condición indispensable para trabajar en condiciones de seguridad y para un manejo óptimo.
■ Respete las indicaciones de seguridad y advertencias que constan tanto en la documentación como en el equipo.
La presente documentación es un componente más del producto descrito y, por consiguiente, en caso de ser vendido o cedido también deberá entregarse la documentación.

Leyenda

¡ATENCIÓN!

Respetar al pie de la letra estas advertencias para evitar lesiones y/o daños materiales.

Advertencias especiales para una mejor comprensión y manejo.

ADVERTENCIAS DE SEGURIDAD

¡ADVERTENCIA!

Utilice protección auditiva para evitar daños en los oídos.

Hacer uso de indumentaria adecuada, protección ocular y guantes siempre que se emplee este aparato

Nunca permita que niños o personal no instruido maneje o repare la máquina. Algunas normativas locales regulan la edad mínima del operador.
No apuntar a otras personas con el equipo.
Interrumpa el funcionamiento de la máquina si hay personas, especialmente niños o animales, en las proximidades del aparato.
Antes de la puesta en marcha de la máquina y después de un golpe, compruebe si la máquina presenta algún daño o desgaste y encargue las reparaciones necesarias.
- Utilizar únicamente piezas de repuesto originales y accesorios originales.
Retire siempre la batería

cuando la máquina no está vigilada,

■ antes de realizar los trabajos de mantenimiento,

■ antes de la limpieza del aparato y

cuando el aparato no se vaya a utilizar durante un periodo largo de tiempo.

Si desea conocer las instrucciones de seguridad sobre el cargador y la batería, consulte el manual de uso independiente.
Asegúrese de que los orificios de ventilación no estén sucios.
■ Mantener las empuñaduras secas y limpias.
Los cuerpos extraños han de retirarse de la zona de trabajo
¡Utilice el aparato sólo si está en perfecto estado técnico!
Durante el trabajo prestar atención a estar bien afianzado.
No deje el aparato desatendido.
Al realizar trabajos en pendientes:

Nunca trabaje en una pendiente lisa y resbaladiza.

Asegúrese de estar en una posición segura.

Corte el césped siempre en sentido transversal a la pendiente, nunca hacia arriba o abajo.

No corte césped en pendientes con una inclinación superior a los 20°!

■ Preste especial atención al girar!

Al producirse contacto con un cuerpo extraño:

Apagar el motor.
■ Revisar si el aparato sufrió daños.

No usar el aparato bajo la influencia de alcohol, drogas o medicamentos.
Se deben cumplir las normas de prevención de accidentes.
Utilice únicamente el aparato durante el día o con una iluminación artificial adecuada.
No utilice la herramienta eléctrica en una zona expuesta a riesgos de explosión, en la que haya polvos, gases o líquidos inflamables. Estas herramientas originan chispas que pueden inflamar el polvo o los gases.
No exponga el aparato a la humedad.
Almacene el aparato fuera del alcance de niños y personas no autorizadas.

Seguridad eléctrica

¡PRECAUCIÓN!

Peligro al tocar componentes bajo tensión

Desenchufe el conector de la red inmediatamente si el cable de prolongación se ha dañado o cortado. Le recomendamos emplear un interruptor diferencial residual con una intensidad nominal de < 30 mA.

La tensión de red de su casa debe coincidir con la tensión de red indicada en los datos técnicos. No utilice otra tensión de alimentación.
- Únicamente utilice cables de prolongación de 1,5 mm ^2 mínimo adecuados para instalaciones al aire libre. Los rollos de cable siempre deben estar completamente desenrollados.
No se deben emplear los cables de prolongación que estén defectuosos o rotos.
⇒ Antes de poner el aparato en funcionamiento, compruebe siempre el estado del cable.
En caso de una aplicación incorrecta, puede salir líquido de la batería. Evite el contacto con el líquido. En caso de contacto accidental, lávese con agua. Si el líquido entra en contacto con los ojos, acuda además al médico. El líquido que sale de la batería puede causar irritaciones de la piel o quemaduras.
Solamente los talleres autorizados pueden solucionar los fallos eléctricos.

DATOS TÉCNICOS

Los valores indicados se han calculado mediante un procedimiento de ensayo normalizado y se pueden utilizar para comparar distintas herramientas eléctricas entre sí.

Además, estos valores sirven para estimar, de antemano, la tensión que producen las vibraciones en el usuario.

¡ADVERTENCIA!

Dependiendo de la aplicación de la herramienta eléctrica, los valores reales de la vibración pueden diferir de los indicados.

Tome medidas de protección contra la tensión por vibraciones. Tenga en cuenta el proceso de trabajo completo, incluso los periodos de tiempo durante los cuales la herramienta eléctrica funciona sin carga o está apagada.

Entre las medidas apropiadas se incluyen el mantenimiento y cuidado periódico de la herramienta eléctrica y sus accesorios, mantener las manos calientes, descansos regulares, así como una adecuada planificación de los procesos de trabajo.

DESCRIPCIÓN DEL PRODUCTO

La presente documentación describe un recorta-bordes con batería accionado a mano.

Vista general de las piezas

La vista de conjunto (1) da una visión general del aparato.

1-1	Mango superior
1-2	Interruptor con seguro a prueba de niños
1-3	Batería
1-4	Bloqueo de batería
1-5	Cargador con enchufe
1-6	Mango adicional con palanca basculante
1-7	Soporte con bobina de hilo adicional
1-8	Mango telescópico
1-9	Manguito de bloqueo superior

1-10	Manguito de bloqueo inferior
1-11	Botón de bloqueo para cabezal de corte
1-12	Cabezal de corte con motor
1-13	Arco de protección de plantas
1-14	Rueda guía
1-15	Cubierta de protección con cortador de hilo
1-16	Bobina de hilo

Símbolos en el aparato

	¡Precaución! Tener especial cuidado mientras utiliza el aparato
	¡Leer el manual de instrucciones antes de la puesta en funcionamiento!
	¡Peligro por objetos lanzados! Mantenga a terceros alejados de la zona de peligro
	Proteger el aparato de la lluvia y la humedad
	Utilizar protección para los ojos y los oídos
	Peligro de aplastamiento

Uso acorde a los fines establecidos

Este aparato está previsto para segar un piso de césped en el sector privado. Todo otra utilización distinta a éste se considera no conforme a lo previsto.

¡ATENCIÓN!

El aparato no debe utilizarse en la industria.

El uso de este aparato no es adecuado para personas (incluidos niños) con limitaciones físicas, sensoriales o mentales, o con falta de experiencia o conocimientos, a no ser que estén bajo la supervisión de una persona responsable de su seguridad o hayan recibido de ella instrucciones sobre el modo de funcionamiento del aparato. Se debe vigilar a los niños para que no jueguen con el aparato.

Aplicaciones no previstas

No utilice el aparato cuando llueve.
No utilizar el equipo como ventilador.
No utilizar el equipo en espacios cerrados.
No utilizar el equipo para el cuidado de animales domésticos.

MONTAJE

¡ATENCIÓN!

Se debe montar el aparato por completo antes de ponerlo en funcionamiento.

¡ATENCIÓN!

No coloque la batería hasta que el aparato esté completamente montado.

1. Coloque la cubierta de protección en el cabezal de corte (2-1).
2. Asegúrese de dejar el hilo por fuera.
3. Atornille la cubierta de protección por detrás con los tornillos suministrados (2-1).
4. Coloque la rueda guía en la cubierta de protección y fíjela con los tornillos (2-2).

PUESTA EN SERVICIO

¡ATENCIÓN!

Realice una inspección visual, antes de la puesta en funcionamiento.

¡ATENCIÓN!

No utilice baterías defectuosas. Peligro de incendio.

¡PRECAUCIÓN!

Riesgo de incendio y explosiones.

El cargador se calienta durante el proceso de carga. No lo utilice sobre superficies fácilmente inflamables ni en un entorno inflamable.

Carga de la batería

Para más información sobre la carga de la batería, consulte el manual de la batería y del cargador.

Colocación de la batería

1. Presione el mecanismo de bloqueo.
2. Desplace la batería por la guía hasta que la hembrilla de contacto de la batería se apoye fijamente en la clavija de contacto del aparato.

Extraer la batería

1. Pulsar el bloqueo (5-1).
2. Extraer la batería del equipo (5-2).

OPERACIÓN Y MANEJO

Arrancar el equipo

1. Colóquese en un lugar seguro.
2. Sostenga el aparato con las dos manos sin apoyar el cabezal de corte en el suelo.
3. Sujete el mango adicional con una mano y el mango superior con la otra.
4. Presione el interruptor del mango superior y manténgalo pulsado. El aparato comienza a funcionar.
5. Deje funcionar el recortabordes en vacío durante unos instantes. En este momento, se recorta la longitud adecuada del hilo de corte.
6. Si se suelta el interruptor, el aparato se desconecta.

Información sobre el trabajo

Incline el aparato ligeramente hacia delante y proceda despacio (9).
Gire el aparato a la derecha y a la izquierda para cortar el césped (9).
No sobrecargue el aparato mientras trabaja.
Extraiga la batería y compruebe si el aparato presenta daños después de su uso.

Extraiga la batería antes de realizar cualquier trabajo en el aparato.

AYUDA EN CASO DE AVERÍA

Solamente los talleres autorizados pueden solucionar los fallos eléctricos.
¡No rociar el equipo con agua! La entrada de agua puede provocar fallos.
No exponga el aparato a la humedad.
■ Revise periódicamente si el aparato está en buen estado.
No utilice disolventes ni productos de limpieza. En caso contrario, el aparato puede sufrir daños irreparables.

ALMACENAMIENTO

Limpie el aparato y sus accesorios después de cada uso.
Almacene el aparato fuera del alcance de niños y personas no autorizadas.
Almacene el aparato en un lugar seco y protegido contra heladas.
■ Antes de guardar, retirar la batería del equipo.

ELIMINACIÓN COMO DESECHO

No elimine los aparatos, pilas o baterías usados con los residuos domésticos.

El embalaje, el aparato y los accesorios están fabricados con materiales reciclables y deben eliminarse del modo adecuado.

Las baterías deben eliminarse completamente descargadas
El usuario está obligado a devolver correctamente las pilas y las baterías. Se pueden entregar gratuitamente en los puntos de venta. Existen las siguientes modalidades de eliminación:

A través del comercio especializado
En una estación de reciclaje CCR

Problema Posible causa Solución
El motor no funciona. El guardamotor desconectó el aparato.La batería está descargada.		Esperar hasta que el guardamotor vuelva a encender el aparato.Cargar la batería.
Problema Posible causa Solución
El aparato vibra. La bobina de hilo está sucia. Limpiar la bobina de hilo, sustituir en caso necesario.
El tiempo de funcionamiento de la batería disminuye considerablemente.	El césped está demasiado crecido o húmedo.Altura de corte insuficiente.Batería descargada por no utilizarse durante un tiempo prolongado.Vida útil de la batería agotada.	Dejar secar, ajustar una altura mayor de corte.Ajustar una altura mayor de corte.Cargar la batería.Sustituir la batería. Utilizar sólo los accesorios originales del fabricante.
No se puede cargar la batería.	La clavija o la hembrilla de contacto está sucia.La batería o el cargador están defectuosos.	Solicitar las piezas de repuesto según la ficha de piezas de repuesto.

En caso de problemas que no figuran en esta tabla o que no puede solucionar usted mismo, póngase en contacto con nuestro servicio de atención al cliente.

GARANTIA

Nosotros solucionamos los posibles fallos del material o de fabricacion durante el plazo legal de prescripción de derechos por deficiencias según nuestro criterio mediante reparacion o entrega supletoria. El plazo de prescripción se determinara con arreglo a la legislacion del país en el que se haya adquirido el aparato.

Nuestra declaracion de garantlaes valida unica- La garantia se extingue cuando:

mente en caso de:

■ uso correcto del aparato
observancia de las instrucciones de uso
- utilizacion de piezas de repuesto originales

se realizan intentos de reparacion en el aparato
se realizan modificaciones tecnicas en el aparato
en caso de utilizacion no conforme a la finalidad prevista

Quedan excluidos de la garantia:

los danos de lacado derivados del desgaste normal
■ las piezas de desgaste que en la ficha de piezas de repuesto estan identificadas con el marco [xxx xxx (x)]
■ motores de combustion (para estos seran de aplicación las regulaciones de garantía propias del fabricante de motor en cuestion)

El periodo de garantia comienza en la compra por el primer usuario final. Lo decisivo es la fecha en el recibo. En caso de proceder la garantia, rogamos se dirija con la presente declaracion de garantia y el comprobante de compra a su vendedor o al servicio autorizado de postventa mas cercano. Los derechos legales por deficiencias del comprador frente al vendedor no se ven afectados por esta declaracion de garantia.

DECLARACIÓN DE CONFORMIDAD CE

Por la presente, declaramos que este producto, en la versión que hemos comercializado, cumple los requisitos de las directivas europeas armonizadas, los estándares europeos de seguridad y los estándares específicos del producto.

Producto Fabricante Apoderado

Sopladores de hojas de batería	AL-KO Geräte GmbH
Tipo	Ichenhauser Str. 14
LB 36 Li	89359 Kötz (Alemania)

Andreas Hedrich

Ichenhauser Str. 14

89359 Kötz (Alemania)

Número de serie Directivas UE Normas armonizadas

G2532535	2006/42/CE
	2014/30/EU

EN 60335-1:2012/A11:2014

EN 50636-2-100:2014

EN 55014-1

EN 55014-2

EN 62233

Nivel de potencia acústica

EN ISO 3744

2011/65/EU

medido / garantizado

95,5 / 96 dB(A)

Organismo notificado Evaluación de conformidad Kötz, 28.06.2016

TÜV Industrie Service GmbH 2000/14/CE apéndice VI

TÜV Süd Gruppe

Westendstraße 199

80686 MUENCHEN

DEUTSCHLAND

Wolfgang Hergeth

Managing Director

ISTRUZIONI PER L'USO ORIGINALI

Sommario
